电力工程基础成教试卷B(附答案和评分标准)

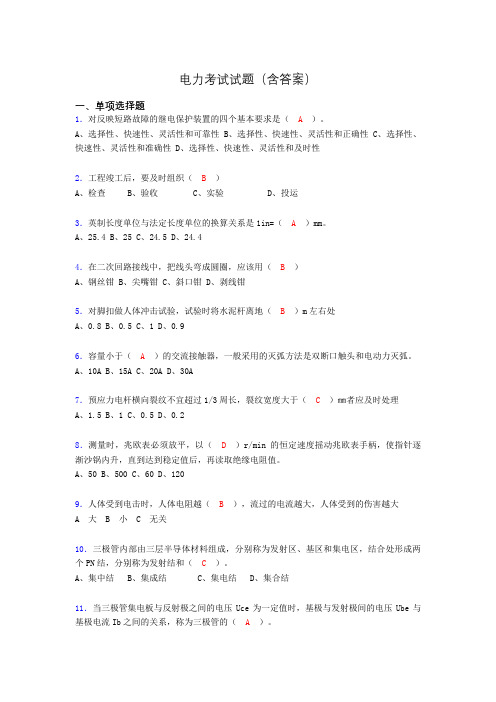

电力考试试题（含答案）一、单项选择题1．对反映短路故障的继电保护装置的四个基本要求是（A）。

A、选择性、快速性、灵活性和可靠性B、选择性、快速性、灵活性和正确性C、选择性、快速性、灵活性和准确性D、选择性、快速性、灵活性和及时性2．工程竣工后，要及时组织（B）A、检查B、验收C、实验D、投运3．英制长度单位与法定长度单位的换算关系是1in=（A）mm。

A、25.4B、25C、24.5D、24.44．在二次回路接线中，把线头弯成圆圈，应该用（B）A、钢丝钳B、尖嘴钳C、斜口钳D、剥线钳5．对脚扣做人体冲击试验，试验时将水泥杆离地（B）m左右处A、0.8B、0.5C、1D、0.96．容量小于（A）的交流接触器，一般采用的灭弧方法是双断口触头和电动力灭弧。

A、10AB、15AC、20AD、30A7．预应力电杆横向裂纹不宜超过1/3周长，裂纹宽度大于（C）㎜者应及时处理A、1.5B、1C、0.5D、0.28．测量时，兆欧表必须放平，以（D）r/min的恒定速度摇动兆欧表手柄，使指针逐渐沙锅内升，直到达到稳定值后，再读取绝缘电阻值。

A、50B、500C、60D、1209．人体受到电击时，人体电阻越（B），流过的电流越大，人体受到的伤害越大A 大B 小C 无关10．三极管内部由三层半导体材料组成，分别称为发射区、基区和集电区，结合处形成两个PN结，分别称为发射结和（C）。

A、集中结B、集成结C、集电结D、集合结11．当三极管集电板与反射极之间的电压Uce为一定值时，基极与发射极间的电压Ube与基极电流Ib之间的关系，称为三极管的（A）。

A、输入特性B、输出特性C、放大特性D、机械特性12．供电质量指电能质量与（A）A 供电可靠性B 供电经济性C 供电服务质量13．亚孤焊时，要保持电孤（C）A、尽量大B、尽量小C、稳定D、抖动14．非电能计量的电流互感器的工作接地电阻，一般可不大于（D）。

A、4B、5C、8D、1015．电缆沟（隧道）内每隔（D）应设一个0.4m×0.4m×0.4m和积水坑。

1、消弧线圈的补偿方式各自有什么特点？一般采用哪种补偿方式？为什 么？ 消弧线圈的补偿方式有全补偿、欠补偿和过补偿，一般都采用过补偿方 式。

因为在过补偿方式下，即使电网运行方式改变而切除部分线路时，也不 会发展成为全补偿方式，致使电网发生谐振。

同时，由于消弧线圈有一定的 裕度，即使今后电网发展，线路增多、对地电容增加后，原有消弧线圈仍可 继续使用。

2、衡量电能质量的主要指标有哪些？简述谐波对电力系统的影响？ 衡量电能质量的主要指标有：频率偏差、电压偏差、电压波动与闪变、 高次谐波（波形畸变率） 、三相不平衡度及暂时过电压和瞬态过电压。

使变压器和电动机的铁心损耗增加，引起局部过热，同时振动和噪声增 大，缩短使用寿命；使线路的功率损耗和电能损耗增加，并有可能使电力线 路出现电压谐振，从而在线路上产生过电压，击穿电气设备的绝缘；使电容 器产生过负荷而影响其使用寿命；使继电保护及自动装置产生误动作；使计 算电费用的感应式电能表计量不准；对附近的通信线路产生信号干扰，从而 使数据传输失真等。

3、并联电容器的补偿方式有哪几种？各有什么优缺点？ 并联电容器的补偿方式有高压集中补偿、低压成组补偿和分散就地补偿 （个别补偿） 。

高压集中补偿方式的投资较少，电容器组的利用率较高，能够提高整个 变电所的功率因数，但它的补偿范围小，只能补偿 6～10kV 母线以前的线路 上的无功功率，不能补偿工业企业内部配电线路的无功功率。

低压成组补偿方式的投资不大，运行维护方便，能够减小车间变压器的 容量，降低电能损耗，其补偿区大于高压集中补偿，能够补偿变电所低压母 线前的变压器和所有有关高压系统的无功功率。

分散就地补偿方式的补偿范围最大，补偿效果最好，能够补偿安装地点 以前的变压器和所有高低压线路的无功功率，但投资较大，且电容器组在被第 1 页 共 3 页补偿的设备停止工作时也一并被切除，利用率较低 4、什么叫短路？短路的类型有哪几种？短路对电力系统有哪些危害? 短路是指电力系统正常情况以外的一切相与相之间或相与地之间发生通 路的情况。

过电流保护的两相不完全星形连接，一般保护继电器都装在（）A.C两相上B.C两相上C.B两相上D.gtN上回答错误!正确答案：B90°接线功率方向继电器的内角取值为（）A.60°B.30°或45°C.90°D.70°回答错误!正确答案：B电流Ⅰ段保护的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越（）A.不可靠B.灵敏C.可靠D.不灵敏回答错误!正确答案：B槽形母线与多条矩形母线相比，其冷却条件好，集肤效应（）A.小B.大C.相同D.相近回答错误!正确答案：A关于联合电力系统，下述说法中错误的是（）A.联合电力系统可以更好地合理利用能源B.联合电力系统可以提高供电可靠性和电能质量C.在满足负荷要求的情况下，联合电力系统的装机容量可以减少D.联合电力系统不利于装设效率较高的大容量机组回答错误!正确答案：D对于双母线接线，双母线同时运行时，（）A.等同于单母线分段带旁路接线B.与单母线接线完全相同C.具有单母线带旁路接线的特点D.具有单母线分段接线的特点回答错误!正确答案：D分相中型配电装置与普通中型配电装置相比，主要区别是将母线隔离开关分为单相分开布置，每相的隔离开关直接布置在各自母线的（）A.上方B.下方C.右侧D.左侧回答错误!正确答案：B为保证发电厂厂用低压单个或成组电动机可靠启动，要求母线电压不低于额定电压的（）A.0.7B.0.5C.0.6D.0.8回答错误!正确答案：C下列变量中属于电能质量指标的是（）A.阻抗B.电流C.功率D.频率回答错误!正确答案：D对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（）A.单电源双回路放射式B.双电源供电方式C.单回路放射式或单电源双回路放射式D.单回路放射式接线回答错误!正确答案：B在实用计算中，一般高压电路短路电流非周期分量发热等值时间取（）A.0.08sB.0.1sC.0.02sD.0.05s回答错误!正确答案：D提交下述电气设备中最大工作电流为其额定电流值的是（）A.发电机B.调相机C.电动机D.电力变压器回答错误!正确答案：D发电机正常运行时，机端三次谐波电压与中性点侧三次谐波电压相比（）A.大于B.小于C.大于或小于D.等于回答错误!正确答案：B提交110kV及以上的断路器、隔离开关、互感器的最大工作电压比其额定电压高（）A.0.05B.0.1C.0.15D.0.2回答错误!正确答案：B环境温度为+25℃时，铝导体短路时发热的允许温度为（）A.400℃B.330℃C.300℃D.200℃回答错误!正确答案：D短路电流中一定存在零序分量的短路类型是（）A.不对称短路B.相间短路C.接地短路D.三相短路回答错误!正确答案：C电力系统中的的故障属于对称故障的是（）A.单相接地B.三相短路C.两相短路接地D.两相短路回答错误!正确答案：B屋内配电装置和屋外配电装置是按（）A.电气设备尺寸的不同区分的B.电气设备安装场所的不同区分的C.电气设备型号的不同区分的D.电气设备安装方式的不同区分的回答错误!正确答案：B电介质在直流电压作用下，无周期性的极化，其损耗只有因（）A.极化而引起的损耗B.电感而引起的损耗C.电导而引起的损耗D.电容而引起的损耗回答错误!正确答案：C电力系统中PQ节点的数量（）A.少量的B.全都是C.必有且一般只设一个D.大量的回答错误!正确答案：D火电厂间有功负荷的经济分配原则是（）A.等网损微增率原则B.平均分配负荷C.等耗量微增率原则D.等面积原则回答错误!正确答案：C装有无功补偿装置，运行中可以维持电压恒定的变电所母线属于（）A.PV节点B.PQ节点C.不能确定D.平衡节点回答错误!正确答案：A近阴极效应对熄灭下列哪种电气设备的电弧特别有利?（）A.配电装置B.中压电器C.高压电器D.低压电器回答错误!正确答案：D热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它（）A.长期工作时的最高允许温度而造成损坏妨碍继续工作的性能B.长期工作时的最高允许温升而造成损坏妨碍继续工作的性能C.短路时的最高允许温升而造成损坏妨碍继续工作的性能D.短路时的最高允许温度而造成损坏妨碍继续工作的性能回答错误!正确答案：D为保证大型枢纽变电所所用电的供电可靠性，应装设的工作变压器和备用变压器台数分别为（）A.一台，一台B.两台，一台C.三台，两台D.两台，两台回答错误!正确答案：B架空输电线路采用分裂导线的目的是（）A.改善输电线路的电晕条件B.减小线路电阻C.减小线路电抗D.增大线路电纳回答错误!正确答案：C投切空载线路时会引起（）A.大气过电压B.外部过电压C.谐振过电压D.操作过电压回答错误!正确答案：D减小发电机组的原动机出力将使系统静态稳定性（）A.以上都不对B.提高C.不变D.降低回答错误!正确答案：B变压器并联运行时不必考虑（）A.联接组标号相同B.额定容量相同C.短路电压相等D.变比相等回答错误!正确答案：B限时电流速断保护的灵敏系数要求（）A.大于2B.大于0.85C.大于1.3~1.5D.大于1.2回答错误!正确答案：C下列选项中属于内部过电压的是（）A.感应雷过电压B.大气过电压C.反击雷过电压D.谐振过电压回答错误!正确答案：D变压器冷却系统有（）A.油自然循环强迫空气冷却系统和强迫油循环水冷却系统两种B.油自然循环冷却系统和强迫油循环冷却系统两种C.油自然循环冷却系统和强迫油循环水冷却系统两种D.油自然循环空气自然冷却系统和强迫油循环水冷却系统两种回答错误!正确答案：B下列选项中不会使电介质发生不可逆老化过程的是（）A.热过程B.机械损伤C.化学过程D.极化过程回答错误!正确答案：D110kv及以上电力系统中，架空输电线路全线架设避雷线的目的是（）A.减少线路雷击事故，提高供电可靠性B.减少雷击事故，提高输电线路的耐压水平C.减少雷击事故，降低输电线路对地电压D.减少雷击事故，提高电能质量回答错误!正确答案：A变压器的正序、负序和零序等值电路之间的关系是（）A.各不相同B.正序、零序相同C.正、负序相同D.相同回答错误!正确答案：C环形网络中自然功率的分布规律是（）A.与支路电纳成反比B.与支路电阻成反比C.与支路阻抗成反比D.与支路电导成反比回答错误!正确答案：C变压器瓦斯保护的主要元件是（）A.气体继电器B.电流继电器C.阻抗继电器D.电压继电器回答错误!正确答案：A低压厂用母线段的设置，应根据锅炉容量与其连接负荷类别的不同来确定。

武汉大学2007—2008学年度第一学期《电气工程基础》试卷（B ）学号 姓名 院（系） 分数一、判断（每小题1分，共10分）1、由各类降压变电所、输电线路、升压变电所和负荷构成的电能传输和分配的网络称为电力网。

（ X ）2、负序电压在短路点处最高，随着与短路点的距离增加而降低。

（√）3、变压器二次绕组的额定电压应与同级电网的额定电压相同。

（ X ）4、输电线路较长，主变压器不宜切除时，常常采用内桥接线。

（√）5、中性点不直接接地的运行方式，常用于110kV 及以上的系统，以提高供电可靠性。

（X ）6、电力网任意两点电压的矢量差称为电压损耗。

（X ）7、在丰水季节，一般选择高温高压的火电厂作为主调频厂，而让水电厂承担电网的基本负荷。

（X ）8、实用短路计算中的计算电抗为标幺值，其电压基准值为平均额定电压，功率基准值为相应等值电源的额定功率。

（√）9、对于架空输电线路而言，零序电抗小于正序电抗。

（X ）电力系统用户用电设备消耗电功率的总和称为电力系统的综合负荷。

（√）二、简答（每小题6分，共30分）1、什么是电流互感器的10%误差倍数？当电流互感器二次侧接有继电保护装置时，对10%误差倍数有什么要求？为什么？答：10%误差倍数为电流误差达到–10％时的一次电流和一次额定电流的比。

继电保护装置要求电流互感器能在系统短路的情况下正确反映一次电流的大小，由于继电保护准确动作所允许的最大电流误差是10％，所以用10％误差倍数来表示电流互感器在短路情况下的工作能力，因此需要电流互感器具有较高的10％误差倍数。

2、 什么是消弧线圈的脱谐度，为什么消弧线圈一般运行在过补偿状态？ 答：消弧线圈的脱谐度用来表示其L 值偏离调谐的程度，定义为：)(1)(332211332211C C C L C C C v ++-++=ωωω 于是中性点的电位可以写为：C00A K E U v=在欠补偿的情况下，如果电网有一条线路跳闸（此时电网对地自部分电容减小）时，或当线路非全相运行（此时电网一相或两相对地自部分电容减小）时，或U 0偶然升高使消弧线圈饱和而致L 值自动变小时，中性点的电位表达式中的分母都可能趋近于零，从而产生严重的中性点位移。

XX学院成人教育《发电厂电气》试卷(B)卷试题及参考答案一、填空题（每题2分，8、9题各3分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。

因此,母线起到 (1)和(2)的作用。

2. 目前世界上使用最多的是核电厂是(1)核电厂，即(2)核电厂和(3)核电厂。

3. 通常把(1)、(2)、(3)、(4)和(5)的设备，称为一次设备。

4. 隔离开关的作用是(1)、(2)和(3)。

5. “F－C回路”是(1)与(2)的配合，被广泛用于200～600MW大型火电机组的厂用6kV 高压系统。

6. 根据布置的型式，屋内配电装置通常可以分为(1)、(2)和(3)三种型式。

7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。

这时，如果电压互感器高压侧发生短路故障，则由(2)动作切断高压系统的电源。

8. 有汇流母线的接线形式可概括地分为(1)和(2)两大类；无汇流母线的接线形式主要有(3)、(4)和(5)。

9. 防电气误操作事故的“五防”是指(1)、(2)、(3)、(4)和(5).二、概念解释题（每题5分，共25分）1、电气主接线：2、最小安全净距：3、电压互感器的准确级：4、厂用电率：5、明备用、暗备用：三、问答题（6题，共35分）1、简述发展联合电力系统具有哪些效益。

（5分）2、简述限制短路电流的方法有哪些？（6分）3、什么是厂用电动机的自启动？自启动方式有哪些？为什么要进行电动机自启动校验？（7分）4、简述什么是断路器的“跳跃”现象？（5分）5、为何电流互感器在运行时二次绕组严禁开路？（6分）《发电厂电气》试卷B 第 1 页共 3 页。

《电力工程基础》试卷三及参考答案一、名词解释(每小题3分，共 18 分)1、发电煤耗率答：每发一度电需要消耗多少克（千克）的标准煤。

2、安全净距答：从保证电气设备和工作人员的安全出发，考虑气象条件及其他因素的影响所规定的各电气设备之间、电气设备各带电部分之间、带电部分与接地部分之间应该保持的最小空气间隙。

3、电压不平衡度答：把电压负序分量与正序分量有效值之比称为不平衡度，即：%10012⨯=U U U ε 4、电压偏移答：线路首端或末端电压与线路额定电压的数值差)(1N U U -或)(2N U U -。

电压偏移常用百分值表示，即首端电压偏移1001⨯-NNU U U ％＝、末端电压偏移1002⨯-NNU U U ％＝5、最大负荷损耗时间τ答：如果线路中输送的功率一直保持为最大负荷功率m ax S ，在τ小时内的电能损耗恰好等于线路全年的实际电能损耗，则称τ为最大负荷损耗时间。

6、顺调压答：高峰负荷时允许中枢点电压略低（取N U 025.1）；低谷负荷时允许中枢点电压略高（取N U 075.1）。

二、简答题 (每小题6分，共 30 分)1、抽水蓄能水电站运行有何特点及作用？答：抽水蓄能电站是特殊形式的水电站。

当电力系统内负荷处于低谷时，它利用网内富余的电能，采用机组为电动机运行方式，将下游（低水池）的水抽送到高水池，能量蓄存在高水池中。

在电力系统高峰负荷时，机组改为发电机运行方式，将高水池的水能用来发电。

在电力系统中抽水蓄能电站既是电源又是负荷，是系统内唯一的削峰填谷电源，具有调频、调相、负荷备用、事故备用的功能。

2、“电晕现象”的表现形式及危害有哪些？答：现象：（1）“滋滋”的放电声（2）导线周围发生蓝紫色荧光，）的气味（3）有氧分子被游离后又结合成臭氧（O3危害：（1）电晕消耗有功功率、消耗电能的；（2）电磁干扰；（3）导线表面发生腐蚀、降低导线的使用寿命；3、配电网有哪些降损措施？答：（1）、合理使用变压器调整运行负荷；保持三相平衡；选择节能变压器；（2）、重视和合理进行无功补偿采取集中、分散、就地相结合无功补偿的方式，避免大量的无功通过线路远距离传输而造成有功网损。

河北科技师范学院2013-2014学年第2学期电气本科《电力工程基础》期末考试试卷B答案一、单项选择题（本题共10小题，每小题2分，共20分）1.D；2.A；3.B；4.B；5.C；6.B；7.C；8.C；9.B； 10.C；二、填空题（本大题共10小题，每小题2分，共20分）11.Hz2.0 。

12.3%-5%。

13.容量大的水电厂。

14.∞。

15.3-35kV。

16.零序电压。

17.均压。

18.LGJ-50。

19. 380。

20.高于。

三、简答题（本大题共4小题，每小题5分，共20分）21、电气主接线中限制短路电流通常都采用哪些措施？1）选择适当的主接线形式和运行方式 (1.5分)2）加装限流电抗器 (1.5分)3）采用低压分裂绕组变压器 (2分)22、在电力系统中，为保证用户端电压在国家标准范围，有那些调整措施？1）改变发电机端电压 (1.5分)2）改变变压器变比 (1.5分)3）改变网络中流动的无功功率（并联无功补偿装置） (1分)4）在高压网中，改变输电线路的电抗（线路串连电容补偿装置） (1分)23、电网接线的基本类型有哪些？无备用的开式接线方式 (1.5分)有备用的开式接线方式 (1.5分)简单闭式接线方式 (1分)复杂闭式接线方式 (1分)24、在开关电器中，广泛采用的灭弧方法有哪些？利用气体或油吹灭电弧(1.5分)采用多断口(1.5分)在断路器断口两端并联电阻(2分)四、计算题（本大题共5小题，每小题10分，共50分） 25、25、（10分）双绕组变压器型号为SF11-150000/110，额定容量kVA S N 150000=，额定电压为kV U U N N 20/12121=；短路功率kW p k 4.448=，短路电压14%=k U ，空载功率kW p 2.800=，空载电流30.0%0=I ，计算该变压器归算到高压侧的有名值参数和归算到低压侧的有名值参数。

解： 归算到高压侧的有名值参数：变压器电阻值：Ω===2918.015012110004.44810002222N N k T S U p R （1.5分） 变压器电抗：Ω=⨯==66.1315012110014100%22N N K TS U U X （1分） 变压器电纳：S U S I B N N T 52201007.312115010030.0100%-⨯=⨯== （1分） 变压器电导：6221048.512110002.801000-⨯=⨯==NT U p G （1.5分）归算到低压侧的有名值参数：变压器电阻值：Ω===00797.0150010004.448100022222S U p R N N k T （1.5分） 变压器电抗：Ω=⨯==3733.0150010014100%222S U U X N N K T（1分） 变压器电纳：S 2U S I B N N T 322010125.1015010030.0100%-⨯=⨯== （1分） 变压器电导：42210005.2010002.801000-⨯=⨯==2U p G NT （1.5分）26、（10分）如图所示供电系统，当空载运行时节点1f 处发生三相短路。

函授电力工程B卷标准答案和评分标准一、名词解析（共30分）1、电力网：由输电线路、变压器组成的网络2、负荷曲线：功率随时间变化的曲线3、年最大负荷利用时数：最大负荷在全年所消耗的能量与实际消耗的能量所对应的时间。

4、电晕：导线周围空气的电离现象5、电压波动：电压变化的最大范围与额定值之比6、短路冲击电流：短路电流的最大峰值7、继电保护装置的快速性：指保护装置的动作时间8、短路：电路中不同电位点的直接连接9、谐波：电流中含有工频的整数倍的频率10、闭式电力网：从两个及以上电源获取能量的系统说明：每题3分二、简要回答（27分）1、电力系统的组成。

由发电厂、输电线路、变压器和用户组成的系统（5分）错一个扣1分2、画出一台半接线图。

（5分）说明：错一个扣一分3、输电线路的等值电路及其四种参数。

（6分）说明：错一处扣一分，共4分电阻、电抗、电纳、电导四个参数为2分。

4、电能质量指标。

（6分）电压、频率、波形、电压波动、闪变、不平衡度说明：错一个扣一分5、无功功率补偿的方法。

（5分）同步发电机、调相机、电容器、静止补偿器说明：错一个扣一分三、计算题1、38.009.158.0222.033.0187.0*6*5*4*3*2*1======X X X T X X T X 电缆：电抗器：：变压器输电线：：变压器发电机：说明：公式正确的2分，数值每个0.5分2、551032.11082.153.6308.4--⨯=⨯===T T T T B G X R说明：公式正确的2分，数值每个0.5分四、四种接线反映线电压，做测量、计量和保护之用，第四种除测线电压，还检测零序电压做绝缘监察使用。

说明：每个图2分，作用2分五、共同点：都做保护用异同点：动作数值不同：动作时间不同整定方法不同：说明：每项2分，。

电力电工基础考试题含参考答案一、单选题（共66题，每题1分，共66分）1.相量图是旋转相量把几个（）的交流电画在同一坐标中。

A、不同效率B、不同频率C、同效率D、同频率正确答案：D2.一个"220V/2KW"的电动机正常工作20小时消耗的电能为（）度。

A、110B、44C、40D、440正确答案：C3.当触电时，流过人体的工频交流电流在（）以下通常不会有生命危险。

A、30mAB、50mAC、100mAD、1A正确答案：A4.电源被（）时，由于电路电阻极小，因而电流很大，使电路产生高热，从而使电源、各用电器、仪表等设备损坏。

A、通路B、电路C、短路D、断路正确答案：C5.我国铁路的电力线路中，电力机车接触网用的是（）单相交流电。

A、110KVB、380KVC、220KVD、25KV正确答案：D6.下列半导体不具有的基本特性是（）。

A、掺杂性B、光敏性C、绝缘特性D、热敏性正确答案：C7.电阻元件是（）元件。

A、耗能B、储存磁场能量C、储存电场能量D、储存热能正确答案：A8.（）是反应磁场中某点强弱的物理量。

A、磁通B、磁感应强度C、磁导率D、磁场强度正确答案：B9.（）是衡量电流大小的物理量。

A、伏特B、库伦C、安培D、电流强度正确答案：D10.电容量是电容的固有属性，一般来讲，将极板的面积增大，电容量（）。

A、增大B、无法判断C、减小D、不变正确答案：A11.不属于纯电阻器件的是（）。

A、白炽灯B、日光灯C、电炉D、变阻器正确答案：B12.下列物质分类为半导体的一项是（）。

A、锗B、橡胶C、玻璃D、铜丝正确答案：A13.（）表示电容器对通过的交流电所呈现的阻碍作用。

A、容抗B、阻抗C、电阻D、感抗正确答案：A14.下列物质分类为绝缘体的一项是（）。

A、铜丝B、锗C、铁丝D、橡胶正确答案：D15.基尔霍夫电流定律：在集总参数电路中，任意时刻，对任意结点流出（或流入）该结点电流的代数和恒（）零。
