长轴深井泵检修技术

长轴深井泵检修规程LC型长轴深井泵检修技术规程1. 总则本规程适用于LC长轴深井泵。

1.1 型号及意义150LC160-20×2-L表示泵的级数（叶轮个数）扬程（单位：ｍ³/ｈ）流量(ｍ³/n)表示立式长轴泵表示水泵出口直径（单位：mm）1.2用途LC型长轴深井泵，主要用于把深井中之地下水提送至地面。

可供生产、生活取水、排水之用。

其特点是结构紧凑，性能较优，使用方便，能适用于地下水提水的需要。

1.3 结构与基本工作原理1.3.1 结构本泵由带有滤水管的泵体部分，装有传动轴的杨水管部分，泵座与电动机三部分组成，其中前二部分位于井下，后一部分于井上。

1.3.1.1 泵体部分对于LC型该部分主要包括滤水管、封闭式叶轮、锥套、下导流管、中导流管、上导流壳等零件之间的连接有法兰连接，叶轮采用锥套固定于叶轮上。

扬水管部分：由扬水管、传动轴、轴承支架、联管器及联轴器等零件组成，管子与管子，轴与轴之间联管器和联崭器用螺纹联接。

泵座部分：由泵座进水法兰、填料装置等另件组成，四个地脚螺栓将泵固定于水泥基础上，电动机安装在泵座上。

水由泵体输出，通过扬水管部分及泵座到达地面。

1.3.2 传动方式本泵采用直接传动形式，直接传动采用YL系列深井泵用三相异步电动机。

1.3.3 工作原理深井泵的工作原理是：电动机通过传动轴带动叶轮高速旋转，转动的叶轮将机械能传递给水从而使水的压力和速度增加，由于水流进入叶轮和流流出叶轮的方向均为轴线方向，并通过导流壳进入下一级叶轮。

于此同时，在叶轮进口形成局部真空，可以吸入井水。

井水依次流过所有叶轮和导流壳，其能量逐级增加，然后由泵体流出，经过输水管流向地面。

1.4 主要技术参数及性能一、上游水泵：二、深井水泵：三、消防水泵：2. 设备完好标准2.1 零部件质量2.1.1 零部件尺寸、公差要求、流量计材质的选择、均应符合原设计要求。

2.1.2 压力表、温度计、流量表灵敏可靠、并定期效验。

深井泵的检修和维护分析摘要：深井泵是将电动机与泵制成一体，是浸入地下水井进行抽吸与输送水的一种泵，其被广泛应用在工矿企业、农田排灌、污水处理以及城市给排水等方面。

深井泵在使用过程中会出现一些故障，影响了其功能的正常发挥。

基于此，本文对深井泵的常见故障进行了分析，并对其维护和检修进行了分析。

关键词：深井泵；检修；维护引言随着科技的不断发展，深井泵也逐渐实现了更新换代，当前使用的深井泵引水力度以及工作效率都比较高。

深井泵在应用过程中如果密封不良、卡泵、漏电或出水管破损，将会影响深井泵的正常工作。

因此，需要加强对深井泵的检修和维护，针对常见的故障采取有效的措施进行处理，加强对深井泵的日常维护，从而提高深井泵的使用效率。

1深井泵的工作原理深井泵工作原理如下：电动机在泵轴作用下带动叶轮高速旋转，通过离心力作用对液体做功，液体向叶轮外射出，在泵壳扩散室中，液体射出的速度会变慢，压力也不断增加，液体从泵口的排出管流出。

深井泵的抽送介质一般都是软质，其对于水的含沙量有一定要求，通常要求含沙量在3％以内，如果含沙量超标将会影响电机的密封性，导致电机进水，轴承的绝缘和电机绕组损坏，电机被烧毁。

2深井泵常见运行故障2.1深井泵的震动深井泵在工作状态时手动盘车顺畅无震动，但是在试运行通水之后深井泵开始剧烈震动。

这种现象多是由于深井泵轴承支持架中的轴套和传动轴的间隙过大引起的。

这时需要更换轴套，保证轴套和轴承间隙在0.1～0.25mm范围之内。

若深井泵在运行时震动过大，可能是由于轴套整体脱落，有可能会出现断轴危险，此时需要及时停机将轴套进行重新安装。

2.2深井泵开机的电流过大深井泵在更换新的轴套之后，在开机时时常会出现启动电流过大的情况。

这多是由于轴套和传动轴之间的间隙过小、配合过紧，而阻碍了轴承的自动平衡向力，在此状态下如果长时间运行下去，将会加剧轴套的磨损，使轴套不能发挥其作用，这种状态下应及时打磨轴套，保证轴套与轴的间隙。

JC（JCW）型长轴离心深井泵安装及维护使用说明盖州水泵厂编制目录1、概述2、结构简介3、泵的安装4、启动、运转及停机5、拆卸、检查6、常见故障原因及消除方法7、日常运行与维护1、概述1)、用途及使用条件：JC型水泵适用输送55℃以下的清水、应用于电厂的检修排水和渗漏排水。

自来水的地下提水，及工矿企业的生产用水和生活有水及农田灌溉。

JCW水泵主要应用在污水处理厂的污水处理、电厂的雨水排泄、工矿企业的氧化铁皮水、矿山的冲洗用水和海水等。

经过特殊设计也后可输送100℃的热水以及含酸含碱的液体。

材质：可以采用铁，不锈钢，铜等各种材质2)、型号说明例如：如 300 JCW 240 －10 × 53）本说明书所规定的JC型水泵主要技术数据见表1，详细性能参数应见制造厂提供的性能曲线。

2、结构简介JC 型水泵由三大部分组成。

即：工作部分（包括进水管部件）、扬水管部分、井上部分。

（参见结构示意图）如有不清之处见随机图纸。

井上部分 扬水管部分 工作部分（1）工作部分工作部分（包括进水管部件）由上、中、下，联接壳、叶轮、锥套、壳轴承和导轴承，叶轮轴等零件组成。

在壳体上镶有密封环，以便在磨损后易于更换。

壳体之间用螺柱联接。

扬水管为法兰联接，工作部上端装有短管以利于吊装。

（2）扬水管部分:由扬水管部件，最上扬水管部件传动轴、联轴器、轴承体等组成,，扬水管的法兰用螺栓联接。

（3）井上部分是由泵座、电机轴、电动机、调整螺母等件组成。

泵座承受水泵的全部重量，泵座出口处与阀门和出水管路相联。

电机上面的调整螺母是提升水泵转子提升量用的。

3、泵的安装1）、安装前的准备：a、清理场地、检查基础的质量是否能承受泵的全部重量，（包括水推力）地脚螺栓的位置是否与泵座地脚孔相同。

b、检查起吊设备的高度是否能满足泵起吊的要求，检查池底到泵基础的深度是否达到了设计要求。

C、工具、设备的准备，除制造厂随泵带来的专用工具夹板外，尚需准备，钳工工具如搬手、钳子等数把，另必须准备管钳子二把、枕木两根。

深井泵故障一般的检修方法及拆深井泵故障一般的检修方法及拆、装步骤故障一：电机不启动1. 先用兆欧表（摇表）检查电机绝缘是否合格，若低于50兆欧，按下文的“故障四、电机受潮、进水或烧机”步骤操作；若高于50兆欧，再用万用表检测水泵电机电阻。

看电缆与电机是否连通，若不通，剪掉插头，再看电缆与电机是否连通，若不通，再在近水泵处剪掉电缆，逐步查找故障点，最后更换相应的配件。

（见下图）2.电缆与电机是连通的，拆下滤网，用手伸进去转泵轴。

若可以转动，用手转动可以启动，单相电机有可能是电容损坏，拆下底座，剪掉电容，用万用表检查与电容相连的两根线是否相通。

若不通，是副绕组断路更换绕组；若是若连通的，更换电容即可。

（（见下图））用手伸进去转泵轴，转不动，有可能是卡沙，拆开泵，清理叶轮内的沙粒。

A、80、90、130系列整轴结构泵卡沙的拆解步骤：拆下泵的滤网，把水泵放在平口台钳中，在连接中间放一根铁棒卡住，用榔头撬几下连接与泵筒部位，再用管子嵌夹住泵出水口，逆时针旋转。

拧出泵筒部分，再拆去最上面的一个导叶，抓住叶轮，拧下螺母，叶轮、导叶逐个拆下，清理即可（（见下图）B、XY90、XY130、100分体泵系列销子结构泵卡沙的拆解步骤：卸下泵头的四颗螺丝，拔出侧面的四颗销子，取出泵头，提出叶轮串，拧开M6螺丝，叶轮、导叶逐个拆下，清理即可。

记住配件的安装顺序，以便正确安装。

（（见下图）故障二：流量小或扬程低1、用万用表检测水泵正在工作时的实际电压，是否在200V以上，否则视为电压偏低，要更改供电线路，减少压降提高水泵工作电压或配上稳压电压。

（见故障一测电压图）2、若电压正常，用钳形万用表检测电泵工作是的实际电流，若超额定电流80%，可视为电机线圈局部短路，造成转速下降，流量减少，需更换电机线圈。

（（见下图）3、.如果是含沙量较多的有可能叶轮或滤网堵塞，提起水泵，拆开泵部分，清理叶轮。

4.水泵未完全下入水中，把泵再放下一些即可5、重新计算实际扬程，看看泵的选型是否合理，或者用简易测试设备检测泵的实际扬程（（见下图）故障三：时停时启动1.若水泵一会儿运转，一会儿停止，有规律，频繁启动。

JC（JCW）型长轴离心深井泵安装及维护使用说明盖州水泵厂编制目录1、概述2、结构简介3、泵的安装4、启动、运转及停机5、拆卸、检查6、常见故障原因及消除方法7、日常运行与维护1、概述1)、用途及使用条件：JC型水泵适用输送55℃以下的清水、应用于电厂的检修排水和渗漏排水。

自来水的地下提水，及工矿企业的生产用水和生活有水及农田灌溉。

JCW水泵主要应用在污水处理厂的污水处理、电厂的雨水排泄、工矿企业的氧化铁皮水、矿山的冲洗用水和海水等。

经过特殊设计也后可输送100℃的热水以及含酸含碱的液体。

材质：可以采用铁，不锈钢，铜等各种材质2)、型号说明例如：如 300 JCW 240 －10 × 53）本说明书所规定的JC型水泵主要技术数据见表1，详细性能参数应见制造厂提供的性能曲线。

2、结构简介JC 型水泵由三大部分组成。

即：工作部分（包括进水管部件）、扬水管部分、井上部分。

（参见结构示意图）如有不清之处见随机图纸。

井上部分 扬水管部分 工作部分（1）工作部分工作部分（包括进水管部件）由上、中、下，联接壳、叶轮、锥套、壳轴承和导轴承，叶轮轴等零件组成。

在壳体上镶有密封环，以便在磨损后易于更换。

壳体之间用螺柱联接。

扬水管为法兰联接，工作部上端装有短管以利于吊装。

（2）扬水管部分:由扬水管部件，最上扬水管部件传动轴、联轴器、轴承体等组成,，扬水管的法兰用螺栓联接。

（3）井上部分是由泵座、电机轴、电动机、调整螺母等件组成。

泵座承受水泵的全部重量，泵座出口处与阀门和出水管路相联。

电机上面的调整螺母是提升水泵转子提升量用的。

3、泵的安装1）、安装前的准备：a、清理场地、检查基础的质量是否能承受泵的全部重量，（包括水推力）地脚螺栓的位置是否与泵座地脚孔相同。

b、检查起吊设备的高度是否能满足泵起吊的要求，检查池底到泵基础的深度是否达到了设计要求。

C、工具、设备的准备，除制造厂随泵带来的专用工具夹板外，尚需准备，钳工工具如搬手、钳子等数把，另必须准备管钳子二把、枕木两根。

深井水泵试验步骤及故障判断1.安装深井水泵：首先，需要选择合适的位置来安装深井水泵。

安装位置应该在井底附近，以便能够达到最佳的抽水效果。

其次，确保水泵的进出口与输水管道相连接，并牢固固定在地面上。

2.运行深井水泵：在启动之前，需要检查电源线和电气接线是否正常。

然后，打开进水阀放水，将水泵内的空气排除。

接下来，连接电源，启动水泵，并逐步打开出水阀，使水流经过水泵。

3.观察深井水泵运行情况：在水泵运行期间，需要密切观察水泵的运行状态。

首先，检查水泵是否正常启动并运转，是否能够抽水。

其次，观察水泵的出水量和出水压力，确保其满足使用要求。

此外，也需要留意水泵运行时是否有异常噪音或其他异常情况。

4.深井水泵停止运行：当不再需要使用水泵时，需要按照以下步骤停止运行。

首先，关闭出水阀，然后关闭电源，将水泵停止运转。

最后，打开进水阀，排放水泵内的残余水。

在进行深井水泵试验时，可能会遇到一些故障情况，需要进行判断和处理。

以下是几种常见的故障及对应的处理方法：1.水泵无法启动：可能是由于电源线接触不良、电机故障或电源故障造成的。

可以检查电源线和电气接线是否正常，并使用多用途电表测试电机和电源的状态。

若发现问题，需要修复或更换相应的部件。

2.水泵无法抽水或抽水量不足：可能是因为进水阀未完全打开、水泵进口堵塞或水泵内部零件损坏等原因。

可以检查进水阀是否完全打开，清理进水管道和进水滤网，并检查水泵内部零件是否需要更换。

3.水泵噪音过大：可能是由于水泵叶轮不平衡、轴承磨损或电机故障引起的。

可以检查水泵叶轮是否平衡，检查轴承状况，并测试电机的工作状态。

如果有问题，需要平衡叶轮、更换轴承或修复电机。

4.水泵漏水：可能是由于密封件老化、密封件损坏或连接部位松动造成的。

可以检查密封件的状态，如果发现老化或损坏，需要更换密封件。

同时，检查连接部位是否紧固，如有松动则需要重新固定。

总之，深井水泵试验步骤的正确执行以及对可能出现的故障进行及时判断和处理，有助于保证深井水泵的正常运行并提供稳定的抽水服务。

长轴深井消防泵的工作条件及日常保养方法
一、长轴深井消防泵的工作条件
1、变压器负载功率不应超过其容量的75%。

额定频率为50赫兹，电机端额定电压应保证为380±5%伏的三相交流电源。

2、一般无腐蚀性清水，水中固体物含量(按重量计)不大于0.01%。

3、变压器距井口较远时，应考虑输电线线压降,对功率大于45KW 的电机，要求变压器到井口距离不超过2米，大于20米时，要求输电线规格比配电缆规格大两个等级，并考虑线压降。

4、水温不高于40℃，酸碱度PH值在6.5~8.5范围内，硫化氢含量不大于1.5毫克/升。

二、长轴深井消防泵的日常保养方法
1、检查喷油泵调速器机油平面
如果喷油泵调速器机油平面没有达到规定的刻线标记，应该及时添加，同时也不能超出上限。

2、检查油底壳中机油平面
维修人员要观察油面是否达到了机油标尺上的刻度标记，如果出现不足情况，有及时添加到规定的，但是不要过多添加，不能超过标尺刻线的上限。

3、检查水泵的注油点内是否有充足的润滑油脂
将柴油机循环水泵上的注油嘴卸下来，这样才能更好地观察里面的润滑油脂是否充足，如果出现不足现象，一定要向油枪里面，加入充足的润滑油脂。

4、检查水箱中的水是否充足
维修人员要定期检查水箱中的水是否充足，如果发现不足问题，要及时补充，特别要注意的是，加入的水应该是清洁的淡水，如果直接加入地下水，很可能会在水箱内形成水垢，会影响冷却效果，甚至会造成故障，当然，地下水软化之后是可以使用的，特别需要注意的是在北方，温度较低，必须要根据当地的温度，配备适合的防冻液。

深井泵检修维护规程2008-12-18 来源：中国泵阀商务网中国泵阀商务网讯:1 主题内容与适用范围1.1 本标准规定了峡阳电站深井泵的基本参数、结构、维护内容、故障处理。

1.2 本标准适用于峡阳电站现场机械人员维护深井泵装置。

1.3 下列人员应通晓本规程1.2.1领导人员：生产部门经理、副经理(经理助理)、专职技术人员。

1.2.2生产人员：值长、运行值班员、维护人员。

2 结构简介长轴深井泵由三大部分组成。

工作部分、扬水部分、井上部分。

2.1工作部分由进水管部件和底阀部件等组成。

2.2扬水部分由扬水管、联管器、传动轴、联轴器和轴承体部件组成，扬水管用螺纹连接。

2.3井上部分由泵座、传动装置、原动机等组成。

3 泵的安装3.1安装前的准备3.1.1检查井筒内径尺寸和直度是否符合水泵使用条要求．3.1.2检查地基质量与泵房质量应以泵拆装方便﹑水泵井上部分的工作不受影响为原则．3.1.3检查并清洗所有零部件，所有零件的配合表面如有磕碰﹑划伤﹑油污﹑锈蚀等应进行修整并涂防锈漆．传动轴的径向跳动量不超过０.4mm．3.2安装顺序3.2.1将进水部件和底阀部件装在工作部件的下端．用夹板夹在工作部件上端，用起吊工具吊起工作部件放入井内，将夹板落在事先放在井口上的二根枕木上．3.2.2将另一根夹板夹在短扬水管的一端连同短传动轴一起吊起，先将短传动轴通过联轴器与叶轮轴拧紧，再将短扬水管与已放入井中的工作部件联接好．然后将轴承体安放在扬水管的端部．用轴承体扳手将轴承体旋入到联管器内，并与扬水管端面紧密接触．扬水管起吊时，传动轴应固定在扬水管上．联轴器应预先安装于传动轴上，并用麻绳栓住，在安装过程中应观察装好的泵轴是否在扬水管中间，若在中间，再将轴承体旋入联轴器内，用轴承体扳手用力扳紧，这时应测量一下，轴端面至轴承体平面的距离．每安装一组扬水管和传动轴均测量一次，看其是否一致．如果一致则表示安装无误，如果相差太多，则应停止安装，找出问题所在，若传动轴偏斜，不在扬水管中间，应将轴吊起少许，转动工１８０°然后落下，若传动轴偏斜方向改变，说明轴已弯曲，应把轴校直或更换．若偏颇斜方向不变，说明扬水管不直，应把扬水管卸掉，检查扬水管端阳面及轴承体上﹑下平面是否平整﹑有无杂物，排除后重新安装．3.2.3将电机传动轴装在传动轴上端．3.2.4将最上短扬水管与泵座装在一起上紧锁紧环，吊起泵座部件置于井口上方，使传动装置轴穿过泵座中间的填料函孔，将短管与放在井口上的扬水管联接好．3.2.5将电机上端的防护罩卸下，拆去调整螺母和传动盘．吊起电机，使电机传动轴穿过电机的空心轴，用螺栓将电机把紧在泵座上．检查电机传动轴与空心轴的对中心性，若不对中，则应调整，保证完全对中为止，然后，校正电机转向．3.2.6装好电机上端的传动盘和钩头键．3.2.7将调整螺母装在传动装置轴上，并调整套好转子的轴向间隙，调整螺母的螺纹均为右螺纹．3.2.8盖好电机护罩，接通电源．3.3安装时的注意事项3.3.1吊装时，被吊装的部件切勿与地面及其它硬物碰撞，保证已清洗干净的零部件不磕碰划伤．不沾有泥沙或其它脏物．3.3.2凡有螺纹﹑止口和结合面的部位，在安装时，必须均匀地涂一层黄油或铅油，橡胶制成的轴承应涂滑石粉，千万不能与油类接触．3.3.3传动轴用联轴器联接时，应确保两回事传动轴端阳面紧密接触，其接触面应位于联轴器的中部．3.3.4防松圈﹑锁紧环以及其它螺纹联接部位一定要拧紧．3.3.5每根扬水管安装完后未装轴承之前，应用样板或量具检查是否与管同心，或偏斜较大时，应查找原因，或更换扬水管﹑传动轴来保证．3.3.6每装完成３－５节扬水管后，应检查转动部分是否能用手转动，并检查轴伸出的长度是否有变化．若转动因难或轴伸出星期度变化显著时，应查明原因，进行调整．3.3.7装配完毕后，所剩下的零件均是所带的备件和工具，应妥善保管．4 启动运转及停机4.1启动前的准备工作4.1.1水泵转动部分轴向串量的调整：水泵工作时，由于受轴向水推力的作用使转动轴产生伸长，调整轴向串量的目的是消除这一影响，保证泵正常工作。

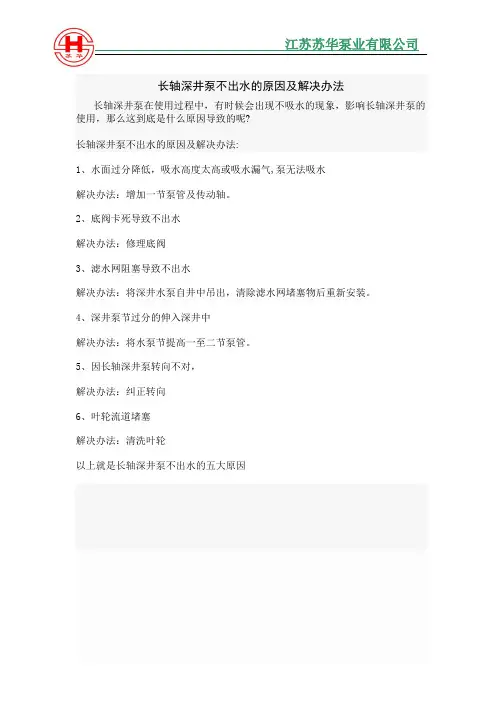

长轴深井泵不出水的原因及解决办法
长轴深井泵在使用过程中，有时候会出现不吸水的现象，影响长轴深井泵的使用，那么这到底是什么原因导致的呢?
长轴深井泵不出水的原因及解决办法:
1、水面过分降低，吸水高度太高或吸水漏气,泵无法吸水
解决办法：增加一节泵管及传动轴。

2、底阀卡死导致不出水
解决办法：修理底阀
3、滤水网阻塞导致不出水
解决办法：将深井水泵自井中吊出，清除滤水网堵塞物后重新安装。

4、深井泵节过分的伸入深井中
解决办法：将水泵节提高一至二节泵管。

5、因长轴深井泵转向不对，
解决办法：纠正转向
6、叶轮流道堵塞
解决办法：清洗叶轮
以上就是长轴深井泵不出水的五大原因。
