人教版八年级物理(下册)第八章《电功率》练习题(含答案)

人教版八年级物理第八章《电功率》练习题（含答案）一、填空题（每小题4分，共36分）1．某同学连接的电路如图7—1所示，灯泡上标有“3．5 V 0．7 W”的字样，该同学所用电源是由三节干电池串联组成的．闭合开关，调节滑动变阻器的滑片，当电流表的示数为_____A时，小灯泡恰能正常发光．这时滑动变阻器接入电路中的电阻是_____Ω．图7—12．张东方同学在一次实验中，所用的电阻R2的阻值为30 Ω，按图7—2所示的电路连接器材后．闭合开关，发现电流表的示数是0．3 A，如果电阻R1消耗的电功率是6 W，经计算电阻R1的阻值为_____．图7—23．平时我们所说的“用电器正常工作”是指用电器两端所加的电压正好等于_____，此时用电器消耗的电功率就是它的__________．当电路中有几个用电器时，无论是串联还是并联，电路中的总功率等于___________．4．小良同学在如图7—3所示的电路中，所用的电源电压恒定．当他闭合开关，移动变阻器的滑片，到a点时使R1接入电路的电阻为1 Ω，到b点时使R1接入电路的电阻为4 Ω，并且在a、b两点时R1消耗的电功率相等；他还观察到在a、b两点时电压表的示数变化了2 V．通过以上的测量数据，他计算出R2的阻值是_____，当滑片在b点时，电流表的示数为_____．图7—35．某用电器的额定电压是220 V，正常工作时的电流是800 mA，这个用电器正常工作时的电功率是_____，电阻是_____；如果该用电器每天使用5 h，则每天消耗的电能是_____J，一个月耗电_____度（一个月按30天计算）．6．如果某用电器工作时5 min做功1．5×105 J，这个用电器的电功率是_____．7．某同学将一盏标有“220 V 40 W”的灯泡接到电路中，测出通过灯泡的电流是0．1 A，这盏灯消耗的实际功率为_____．8．郑冉同学家中有一台空调，接在家庭照明电路中，他测出空调工作时通过的电流是 5 A，如果该空调每隔15 min工作一次，每次工作5 min，在3 h的时间内这个空调消耗的电能是_____，电流做的功是_____．9．某用电器的铭牌上标着“220 V 1200 W”的字样，当将该用电器接在家庭照明电路中时，正常工作10 min消耗的电能是_____度，电流1 s做功_____J．二、选择题（每小题4分，共36分）10．有几位同学将两只灯泡接入电路中，让它们同时工作，下面是它们的几种说法，其中正确的是A．较亮的灯泡中通过的电流一定大B．较亮的灯泡两端的电压一定大C．较亮的灯泡额定功率一定大D．较亮的灯泡消耗的电能一定多11．某实验小组的同学在一次实验中，将一个标有“12 V 2．4 W”的灯泡和一个电阻R串联起来接在电路中，如图7—4所示，闭合开关灯泡恰能正常发光；如果它们将灯泡换成一个标有“12 V 3．6 W”字样的，下面的说法中正确的是（电源电压不变）图7—4A．“12 V 3．6 W”灯泡消耗的实际功率比3．6 W小B．“12 V 3．6 W”灯泡消耗的实际功率比3．6 W大C．“12 V 3．6 W”灯泡消耗的实际功率等于3．6 WD．无法判断“12 V 3．6 W”灯泡消耗的实际功率的大小12．有两个电阻R1、R2（已知R1＜R2），如果将它们串联起来接入电路中，在相等的时间内它们消耗的电能分别为W1、W2，下面的说法中正确的是A．W1＜W2B．W1＞W2C．W1=W2D．无法判断13．小明同学在一次实验中，将灯泡两端的电压从12 V增加到14 V，他观察到和灯泡串联的电流表的示数变化了0．2 A，下面的说法中正确的是（灯丝电阻不变）A．该灯泡消耗的电功率变化了0．4 WB．该灯泡消耗的电功率变化了2．8 WC．该灯泡消耗的电功率变化了2．4 WD．该灯泡消耗的电功率变化了5．2 W14．某同学连接的电路如图7—5所示，闭合开关后，发现电流表甲的示数为0．2 A，电流表乙的示数为0．8 A，下面的说法中正确的是图7—5A．电阻R1与电阻R2消耗的电功率之比是1∶3B．电阻R1与电阻R2消耗的电功率之比是1∶9C．电阻R1与电阻R2消耗的电功率之比是3∶1D．电阻R1与电阻R2消耗的电功率之比是9∶115．张雨同学连接的电路如图7—6所示，当他将滑动变阻器的滑片P从a点滑到b点时，电压表V1前后两次示数之比是3∶4，电压表V2前后两次示数之比是2∶1．如果滑片P在a点时，变阻器在2 s的时间内消耗的电能是4 J，当滑片P在b点时，关于变阻器消耗的电功率，下面的说法中正确的是图7—6A．3 W B．2．7 WC．2 W D．1．3 W16．某同学家中有一个电炉，上面标有“220 V 1000 W”的字样，下面关于这个电炉的说法中正确的是A．使用这个电炉时应连接额定电流为10 A的保险丝B．这个电炉在正常工作时的电阻为484 ΩC．这个电炉工作时消耗的电功率是1000 WD．这个电炉正常工作0．5 h消耗的电能为1．8×106 J17．某同学有一个灯泡，将它与8 Ω的电阻串联，当将它们接在24 V的电源上时，灯泡恰好能正常发光，该同学测得通过电阻的电流为1．5 A．下面的说法中正确的是A．这个灯泡的额定电功率为36 W，额定电压为24 VB．这个灯泡的额定电功率为18 W，额定电压为12 VC．这个灯泡的额定电功率为20 W，额定电压为12 VD．这个灯泡的额定电功率为12 W，额定电压为12 V18．张研同学有两段电热丝，电阻分别是R1、R2（R1＞R2)，他将这两段电热丝在电路中串联起来，分别放入两个相同的容器中，两个容器中装有相同质量的水，如图7—7所示．当他将开关闭合后，关于甲乙两个容器中水温的变化，下面的说法中正确的是图7—7A．甲容器中的水温度上升的快B．乙容器中的水温度上升的快C．甲、乙容器中的水温度上升的一样快D．条件不足，无法判断三、实验题（19题、20题各9分，21题10分，共28分）19．某实验小组有一个小灯泡，上面只能看清“2．5 V”的字样，他们想知道小灯泡的功率是多少，找来的器材如图7—8所示．(1)将图中所给器材，按照实验的要求用线连接起来．图7—8图6—9(2)在闭合开关以前，应将滑动变阻器的滑片滑到_____端．(3)实验中的电源用_____节干电池串联即可．如果灯泡的电阻约为9 Ω，电流表选用的接线柱应为_____和_____．(4)当灯泡正常发光时，请你在图7—9（甲）中的表盘上画出指针的位置．（5）当灯泡正常发光时，电流表的指针位置如图6—9（乙）中的表盘所示，这个小灯泡的电功率为_____．20．陈红同学家中有40 W的日光灯5盏，平均每天开灯3 h；100 W的电视机一台，平均每天看电视3 h；200 W的洗衣机一台，每月使用10 h；1800 W的电磁炉一个，平均每天使用1 h．(1)他家的保险丝应选用哪种规格的？（2）陈红同学家一个月（按30天）用电多少度？（3）如果他家每天少开灯30 min，少看电视20 min，电磁炉少用10 min，每月可省电多少度？★21．赵阳同学有一只电热器，他不知道这个电热器的功率，他想利用家中的电能表进行测量，他把家中其他电器都关闭，只让电热器工作，经过3 min他观察到电能表转了12转，他家的电能表上标有“220 V 5 A 300 r/kWh”的字样．请你帮他算出这个电热器的功率是多少？参考答案：一、填空题1．0．2，52．13．5 Ω3．额定电压，额定功率，各用电器的功率之和4．2 Ω，1 A5．176 W，275 Ω，3．168×106，26．46．500 W7．12．1 W8．2．97×106 J，2．97×106 J9．0．2，1200二、选择题10．D 11．A 12．A 13．D 14．A 15．B 16．D 17．B 18．A三、实验题19．（1）略（2）依连线位置而定．（3）2，“-”，“0．6”（4）略（5）0．75 W20．(1)直径为 1．51 mm．（2）83度．（3）13．2度．21．800 W。

第六章电压电阻一、电压1.在图6.1-8中，用连线代表导线来连接实物图，使小灯泡能够发光并且电压表能够测出灯泡两端的电压（估计在2～3 V之间)。

答案为C。

解题思路:正确使用电压表，要做到：会看（看表盘）、会调（调零）、会连（连接）、会选（选量程）、会读（读数）。

一看表盘：再看表盘上的刻度，一般的电压表都是双量程，要弄清上、下刻度的量程（最大测量值）与每一大格和每一小格代表多大的电压。

二要调零：使用之前要调零三会连接：根据测量要求（测量哪个用电器或电路元件两端的电压），必须将电压表和被测的用电器或电路元件并联。

连接时应注意：（1）连接电路时，开关应断开；（2）接线柱的接法要正确，电流要从电压表标有“3”或“15”的红接线柱流入，从标有“－”号的黑接线柱流出。

四选量程：根据电路的实际情况估计被测电路电压的大小，确定选用+3或+15接线柱五会读数：1. 认准量程定表线。

2. 确认每小格多少伏。

3. 正对指针看刻线。

4. 先大后小再估读。

2.在烧杯中加入盐水，然后将连在电压表上的铜片和铝片放在盐水中（图6.1-9）试着用电压表测量这个自制电池的电压。

通过测量判断（）金属片是电池的正极。

A．当铜片接在电压表正极时，电压表指针向右偏，说明铝片是正极。

B．当铜片接在电压表正极时，电压表指针向左偏，说明铜片是正极。

C．当铜片接在电压表正极时，电压表指针向右偏，说明铜片是正极。

D．当铜片接在电压表正极时，电压表指针向右偏，说明铝片是正极。

答案为C。

解题思路：当电压表在电路中的正负极接反时，电压表指针向相反方向偏。

3.图6.1-10中，三个电压表的读数各是（）。

A．2V，12.5V，3V B．10V，2.5V，0.6VC．10V，12.5V，0.6V D．2V，12.5V，0.6V答案为D。

解题思路：正确读数。

电压表的最右端接线柱是大量程（15V），中间的是小量程接线柱（3V）；大量程的读数时读上表盘，小量程的读下表盘。

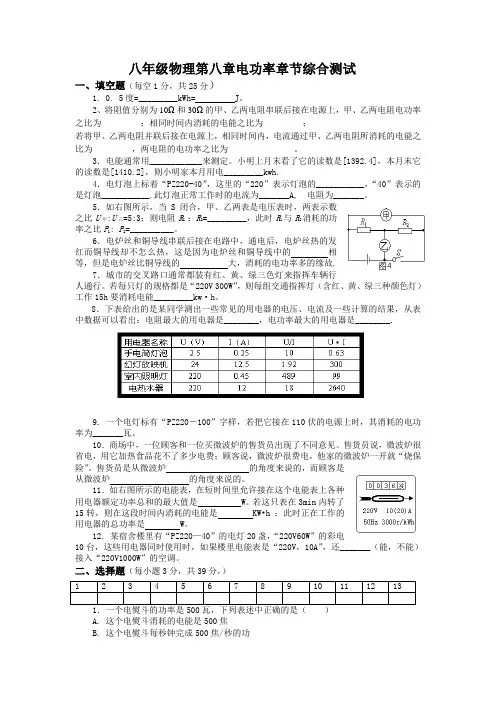

八年级物理第八章电功率章节综合测试一、填空题（每空1分，共25分）1. 0. 5度=_________kWh= J 。

2、将阻值分别为10Ω和30Ω的甲、乙两电阻串联后接在电源上，甲、乙两电阻电功率之比为_________；相同时间内消耗的电能之比为_________；若将甲、乙两电阻并联后接在电源上，相同时间内，电流通过甲、乙两电阻所消耗的电能之比为_________，两电阻的电功率之比为_______________。

3．电能通常用____________来测定。

小明上月末看了它的读数是[1392.4]，本月末它的读数是[1410.2]，则小明家本月用电_________kwh.4．电灯泡上标着“PZ220-40”，这里的“220”表示灯泡的___________，“40”表示的是灯泡___________.此灯泡正常工作时的电流为_______A, 电阻为_______。

5．如右图所示，当S 闭合，甲、乙两表是电压表时，两表示数之比U 甲:U 乙=5:3；则电阻R 1 ：R 2=_________，此时R 1与R 2消耗的功率之比P 1: P 2=__________。

6．电炉丝和铜导线串联后接在电路中，通电后，电炉丝热的发红而铜导线却不怎么热，这是因为电炉丝和铜导线中的 相等，但是电炉丝比铜导线的 大，消耗的电功率多的缘故.7．城市的交叉路口通常都装有红、黄、绿三色灯来指挥车辆行人通行。

若每只灯的规格都是“220V 300W ”，则每组交通指挥灯（含红、黄、绿三种颜色灯）工作15h 要消耗电能_________kw ·h 。

8．下表给出的是某同学测出一些常见的用电器的电压、电流及一些计算的结果，从表中数据可以看出：电阻最大的用电器是________，电功率最大的用电器是________.9. 一个电灯标有“PZ220－100”字样，若把它接在110伏的电源上时，其消耗的电功率为_______瓦。

图1甲乙++- _图八年级物理下册第八章《电功率》单元测试题（七）（附答案）辽宁省铁岭腰堡学校林清明1．物理中利用_______来量度用电器消耗电能的多少，利用_______来量度用电器消耗电能的快慢。

2．电功的常用单位还有度和kw·h，其换算关系为：1度= kw·h = J。

3．电炉工作通过的电流是2 A，两端电压是220 V，在10 min内产生热量是 J，电流做功是 J。

4．标有“220 V、100 W”的灯泡，正常发光1 min产生 J的热量，1度电可供它正常工作 h。

5. 观察并回答下列问题。

（1）图1左所示仪表是。

（2）图1右所示是该表在月初和月底两次示数，则用户在这段时间内用电_________ kw·h。

6. 如图2所示电路中，小灯泡 L标有“2.5 V, 1 W”字样，电阻 R为5Ω。

当开关S闭合时，小灯泡恰好正常发光，则电源电压为 V，小灯泡电阻为Ω，电流表示数为＿＿＿＿＿A。

7．电热壶的工作原理是利用了电流的________效应。

利用电热壶烧水时，将________能转化为_______能，使水烧开。

给手机电池充电，这是将________能转化为_______能。

8. 每个家庭都有需要照明灯泡，目前市场上既有白炽灯，又有电子节能灯，究竟选择哪一种好呢？某中学“STS”研究小组的同学进行了调查，了解到在正常工作时，25 W的白炽灯与5 W的电子节能灯、45 W的白炽灯与9 W的电子节能灯，60 W的白炽灯与11 W的电子节能灯的发光效果相当，他们选择其中的一组节能灯的成本加电费分别为______________元和_____________元，由此可见你将选择___________。

9. 松下M7型摄像机的随机蓄电池的容量是“2 Ah”（“2 Ah”的含义是：该蓄电池若以2 A的电流放电，可放电1 h。

），输出电压为12 V。

这样的蓄电池充好电后，能释放的最大电能为__________J。

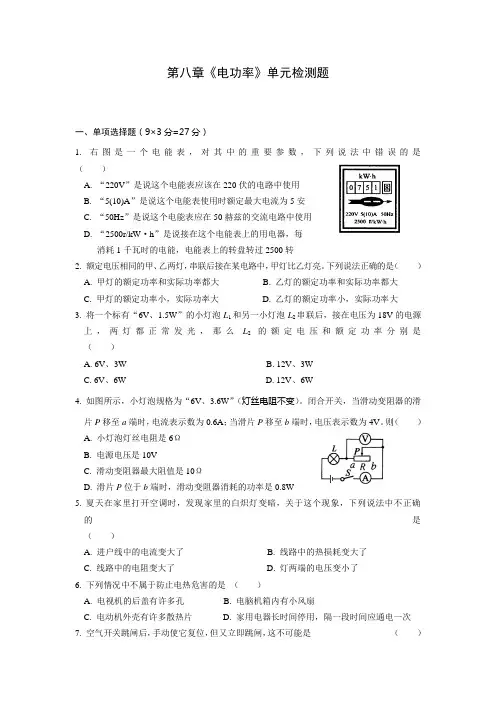

第八章《电功率》单元检测题一、单项选择题（9×3分=27分）1. 右图是一个电能表，对其中的重要参数，下列说法中错误的是（）A. “220V”是说这个电能表应该在220伏的电路中使用B. “5(10)A”是说这个电能表使用时额定最大电流为5安C. “50Hz”是说这个电能表应在50赫兹的交流电路中使用D. “2500r/kW·h”是说接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的转盘转过2500转2. 额定电压相同的甲、乙两灯，串联后接在某电路中，甲灯比乙灯亮。

下列说法正确的是（）A. 甲灯的额定功率和实际功率都大B. 乙灯的额定功率和实际功率都大C. 甲灯的额定功率小，实际功率大D. 乙灯的额定功率小，实际功率大3. 将一个标有“6V、1.5W”的小灯泡L1和另一小灯泡L2串联后，接在电压为18V的电源上，两灯都正常发光，那么L2的额定电压和额定功率分别是（）A. 6V、3WB. 12V、3WC. 6V、6WD. 12V、6W4. 如图所示，小灯泡规格为“6V、3.6W”（灯丝电阻不变）。

闭合开关，当滑动变阻器的滑片P移至a端时，电流表示数为0.6A；当滑片P移至b端时，电压表示数为4V。

则（）A. 小灯泡灯丝电阻是6ΩB. 电源电压是10VC. 滑动变阻器最大阻值是10ΩD. 滑片P位于b端时，滑动变阻器消耗的功率是0.8W5. 夏天在家里打开空调时，发现家里的白炽灯变暗，关于这个现象，下列说法中不正确的是（）A. 进户线中的电流变大了B. 线路中的热损耗变大了C. 线路中的电阻变大了D. 灯两端的电压变小了6. 下列情况中不属于防止电热危害的是（）A. 电视机的后盖有许多孔B. 电脑机箱内有小风扇C. 电动机外壳有许多散热片D. 家用电器长时间停用，隔一段时间应通电一次7. 空气开关跳闸后，手动使它复位，但又立即跳闸，这不可能是（）A. 电路中有短路现象B. 电路中出现了断路现象I /A R 1 R 2U /V AB C DC. 电路中总功率过大D. 空气开关的额定电流过小8. 在生活中，我们会遇到这些情况：①开关中的两个线头相碰；②插头中的两个线头相碰；③电路中增加了大功率的用电器；④户外输电线绝缘皮损坏。

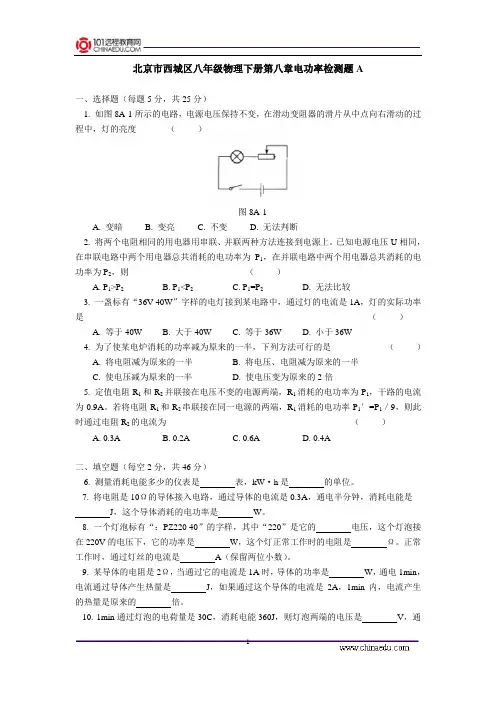

北京市西城区八年级物理下册第八章电功率检测题A一、选择题（每题5分，共25分）1. 如图8A-1所示的电路，电源电压保持不变，在滑动变阻器的滑片从中点向右滑动的过程中，灯的亮度（）图8A-1A. 变暗B. 变亮C. 不变D. 无法判断2. 将两个电阻相同的用电器用串联、并联两种方法连接到电源上。

已知电源电压U相同，在串联电路中两个用电器总共消耗的电功率为P1，在并联电路中两个用电器总共消耗的电功率为P2，则（）A. P1>P2B. P1<P2C. P1=P2D. 无法比较3. 一盏标有“36V 40W”字样的电灯接到某电路中，通过灯的电流是1A，灯的实际功率是（）A. 等于40WB. 大于40WC. 等于36WD. 小于36W4. 为了使某电炉消耗的功率减为原来的一半，下列方法可行的是（）A. 将电阻减为原来的一半B. 将电压、电阻减为原来的一半C. 使电压减为原来的一半D. 使电压变为原来的2倍5. 定值电阻R1和R2并联接在电压不变的电源两端，R1消耗的电功率为P1，干路的电流为0.9A。

若将电阻R1和R2串联接在同一电源的两端，R1消耗的电功率P1′=P1／9，则此时通过电阻R2的电流为（）A. 0.3AB. 0.2AC. 0.6AD. 0.4A二、填空题（每空2分，共46分）6. 测量消耗电能多少的仪表是表，kW·h是的单位。

7. 将电阻是10Ω的导体接入电路，通过导体的电流是0.3A，通电半分钟，消耗电能是J，这个导体消耗的电功率是W。

8. 一个灯泡标有“：PZ220 40”的字样，其中“220”是它的电压，这个灯泡接在220V的电压下，它的功率是W，这个灯正常工作时的电阻是Ω。

正常工作时，通过灯丝的电流是A（保留两位小数）。

9. 某导体的电阻是2Ω，当通过它的电流是1A时，导体的功率是W，通电1min，电流通过导体产生热量是J，如果通过这个导体的电流是2A，1min内，电流产生的热量是原来的倍。

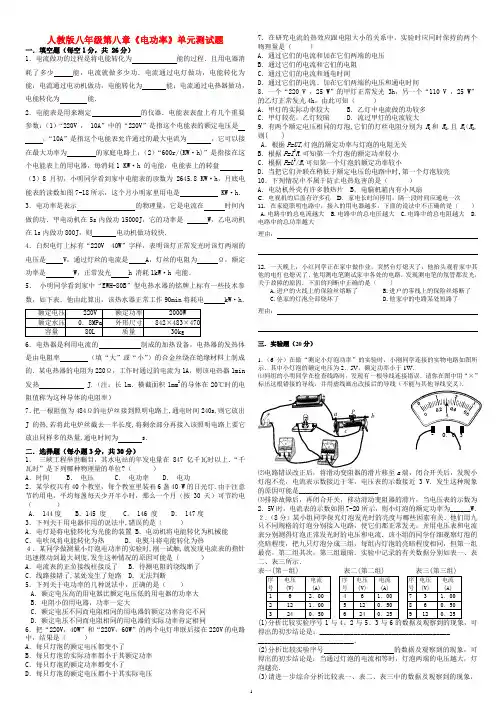

b人教版八年级第八章《电功率》单元测试题一．填空题（每空1分，共 26分）1．电流做功的过程是将电能转化为 能的过程．且用电器消耗了多少 能，电流就做多少功．电流通过电灯做功，电能转化为 能；电流通过电动机做功，电能转化为 能；电流通过电热器做功，电能转化为 能． 2．电能表是用来测定 的仪器．电能表表盘上有几个重要参数：（1）“220V ， 10A ”中的“220V ”是指这个电能表的额定电压是 ，“10A ”是指这个电能表允许通过的最大电流为 ，它可以接在最大功率为 的家庭电路上；（2）“600r/(KW ·h)”是指接在这个电能表上的用电器，每消耗1 KW ·h 的电能，电能表上的转盘（3）8月初，小明同学看到家中电能表的读数为2645.8 KW ·h ，月底电能表的读数如图7-18所示，这个月小明家里用电是 KW ·h ． 3．电功率是表示 的物理量，它是电流在 时间内做的功．甲电动机在5s 内做功15000J ，它的功率是 W ，乙电动机在1s 内做功800J ，则 电动机做功较快．4．白炽电灯上标有“220V 40W ”字样，表明该灯正常发光时该灯两端的电压是 V ，通过灯丝的电流是 A ，灯丝的电阻为 Ω，额定功率是 W ，正常发光 h 消耗1kW ·h 电能．5． 小明同学看到家中“EWH-80B ”型电热水器的铭牌上标有一些技术参数，如下表．他由此算出，该热水器正常工作90min 将耗电 kW ·h ．6．电热器是利用电流的 制成的加热设备，电热器的发热体是由电阻率 （填“大”或“小”）的合金丝绕在绝缘材料上制成的．某电热器的电阻为220Ω，工作时通过的电流为1A ，则该电热器1min 发热 J ．（注：长1m ．横截面积1mm 2的导体在20℃时的电阻值称为这种导体的电阻率）7．把一根阻值为484Ω的电炉丝接到照明电路上,通电时间240S ,则它放出J 的热,若将此电炉丝截去一半长度,将剩余部分再接入该照明电路上要它放出同样多的热量,通电时间为 S ．二．选择题（每小题3分，共30分）1． 三峡工程举世瞩目，其水电站的年发电量在847亿千瓦时以上．“千瓦时”是下列哪种物理量的单位?（ ）A ．时间B ． 电压C ． 电功率D ． 电功2．某学校共有40个教室，每个教室里装着6盏40 W 的日光灯.由于注意节约用电，平均每盏每天少开半小时，那么一个月（按30天）可节约电（ ）A ． 144度B ．145 度C ． 146 度D ． 147度3．下列关于用电器作用的说法中,错误的是（ ）A ．电灯是将电能转化为光能的装置B ．电动机将电能转化为机械能C ．电吹风将电能转化为热D ．电熨斗将电能转化为热４．某同学做测量小灯泡电功率的实验时,刚一试触,就发现电流表的指针迅速摆动到最大刻度,发生这种情况的原因可能是（ ）A ．电流表的正负接线柱接反了B ．待测电阻的绕线断了C ．线路接错了,某处发生了短路D ．无法判断5．下列关于电功率的几种说法中，正确的是（ ） A ．额定电压高的用电器比额定电压低的用电器的功率大 B ．电阻小的用电器，功率一定大 C ．额定电压不同而电阻相同的用电器的额定功率肯定不同 D ．额定电压不同而电阻相同的用电器的实际功率肯定相同 6．把“220V ，40W ”和“220V ，60W ”的两个电灯串联后接在220V 的电路中，结果是（ ） A ．每只灯泡的额定电压都变小了 B ．每只灯泡的实际功率都小于其额定功率 C ．每只灯泡的额定功率都变小了 D ．每只灯泡的额定电压都小于其实际电压 7．在研究电流的热效应跟电阻大小的关系中，实验时应同时保持的两个物理量是（ ）A ．通过它们的电流和加在它们两端的电压B ．通过它们的电流和它们的电阻C ．通过它们的电流和通电时间D ．通过它们的电流、加在它们两端的电压和通电时间8．一个“220 V ，25 W ”的甲灯正常发光3h ，另一个“110 V ，25 W ”的乙灯正常发光4h ，由此可知（ ）A ．甲灯的实际功率较大B ．乙灯中电流做的功较多C ．甲灯较亮，乙灯较暗D ．流过甲灯的电流较大9．有两个额定电压相同的灯泡,它们的灯丝电阻分别为R 1和R 2,且R 1<R 2,则( ) A ．根据P=UI ,灯泡的额定功率与灯泡的电阻无关B ．根据P=I 2R ,可知第一个灯泡的额定功率较小C ．根据P=U 2/R ,可知第一个灯泡的额定功率较小 D ．当把它们并联在稍低于额定电压的电路中时,第一个灯泡较亮10．下列情况中不属于防止电热危害的是（ ） A ．电动机外壳有许多散热片 B ．电脑机箱内有小风扇 C ．电视机的后盖有许多孔 D ．家电长时间停用，隔一段时间应通电一次11. 在家庭照明电路中，接入的用电器越多，下面的说法中不正确的是（ ） A.电路中的总电流越大 B.电路中的总电压越大 C.电路中的总电阻越大 D.电路中的总功率越大理由：12. 一天晚上，小红同学正在家中做作业，突然台灯熄灭了，他抬头观看家中其他的电灯也熄灭了，他用测电笔测试家中各处的电路，发现测电笔的氖管都发光，关于故障的原因，下面的判断中正确的是（ ）A.进户的火线上的保险丝熔断了B.进户的零线上的保险丝熔断了C.他家的灯泡全部烧坏了D.他家中的电路某处短路了理由： 三．实验题（20分）1．（6分）在做“测定小灯泡功率”的实验时，小刚同学连接的实物电路如图所示．其中小灯泡的额定电压为2．5V ，额定功率小于1W ．⑴同组的小明同学在检查线路时，发现有一根导线连接错误．请你在图中用“×”标出这根错接的导线，并用虚线画出改接后的导线（不能与其他导线交叉）．⑵电路错误改正后，将滑动变阻器的滑片移至a 端，闭合开关后，发现小灯泡不亮，电流表示数接近于零，电压表的示数接近 3 V ．发生这种现象的原因可能是_______________________⑶排除故障后，再闭合开关，移动滑动变阻器的滑片，当电压表的示数为2．5V 时，电流表的示数如图7-20所示，则小灯泡的额定功率为______W ．２．（8分）某小组同学探究灯泡发光时的亮度与哪些因素有关．他们用九只不同规格的灯泡分别接入电路，使它们都正常发光，并用电压表和电流表分别测得灯泡正常发光时的电压和电流．该小组的同学仔细观察灯泡的亮暗程度，把九只灯泡分成三组，每组内灯泡的亮暗程度相同，但第一组最亮，第二组其次，第三组最暗．实验中记录的有关数据分别如表一、表二、表三所示．得出的初步结论是：______________________________________ ____________________________． (2)分析比较实验序号 的数据及观察到的现象，可得出的初步结论是：当通过灯泡的电流相等时，灯泡两端的电压越大，灯泡越亮． (3)请进一步综合分析比较表一、表二、表三中的数据及观察到的现象，并归纳得出结论． a ．分析比较表一、表二或表三中的数据及观察到的现象，可初步得出： ； b ．分析比较表一、表二和表三中的数据及观察到的现象，可初步得出： ． ３．（6分）两只外形相同的额定功率不同的普通白炽灯泡，怎样确定哪只灯泡的额定功率较大？请写出你所知道的方法．（要求写出三种方法）四．创新设计题（共8分） 1．（4 分）如图所示方框中是电热锅的发热装置(未画出),它由3段阻值相同的电热丝组成,这个发热装置的电路与方框外的电路相连接,当开关S接到A 点时为低温,接到B 点时为高温,电源电压不变,在相同时间内,高温时产生的热量是低温时产生的热量3倍,试在方框内画出它的电路图．2．（4 分）黑夜摸开关很不方便，某同学设计了一种带有指示灯L 1（内阻很大）的开关S ，和照明灯泡L 2接入右上图中相应的位置，使开关断开时照明灯泡L 2熄灭，指示灯L 1（亮；而开关闭合时照明灯亮，指示灯熄灭．（请在各接入位置画上各元件，使电路符合要求．） 五．计算题（共16分） 1．（6分） 某同学通过实验研究某电热器的功率与通电电流强度的关系．他使用同一电热器，多次改变这个电热器两端的电压，然后将实验中测量的电流值及对应的电功率值画成如图7-23（甲）所示的图像．（1）请在图（左）所示的图像中找出电流为0．1A 、0．2A 、0．3A 、0．4A 的点与其相对应电功率的值，填写在右图中的表格里． （2）根据这些数据推算，这个电热器的功率P 与电流强度I 两者之间的关系式是：２．（5 分）很多家用电器都有待机功能．如电视机可以遥控关机而不必断开电源．这一功能虽给人们带来了方便，但电器在待机状态下的能耗也1)(2)为0.55元/度，每月按3 0天计算）？3．（5分）小利同学家里新购买一个快速电热水壶，快速电热水壶的铭牌的部分数据如下表所示.请你观察铭牌上的数据，计算出两个有关的电学方面的物理量．六、问答(14分) 1、白炽灯的灯丝断了之后, 如果再搭接上会更亮, 为什么?（4分） 答：因为家庭电路中的输电线距离较长，电阻较 ，而干路导线与各个用电器之间是 联的。

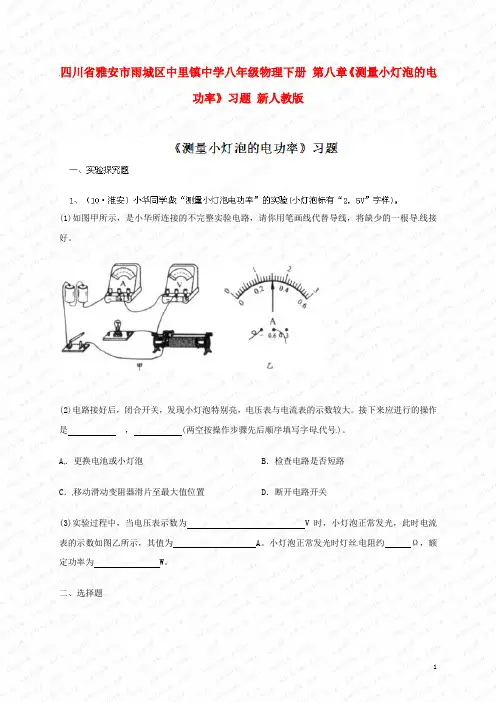

四川省雅安市雨城区中里镇中学八年级物理下册第八章《测量小灯泡的电
功率》习题新人教版
(1)如图甲所示，是小华所连接的不完整实验电路，请你用笔画线代替导线，将缺少的一根导线接好。

(2)电路接好后，闭合开关，发现小灯泡特别亮，电压表与电流表的示数较大。

接下来应进行的操作是， (两空按操作步骤先后顺序填写字母代号)。

A．更换电池或小灯泡 B．检查电路是否短路
C．移动滑动变阻器滑片至最大值位置 D．断开电路开关
(3)实验过程中，当电压表示数为 V时，小灯泡正常发光，此时电流表的示数如图乙所示，其值为 A。

小灯泡正常发光时灯丝电阻约Ω，额定功率为 W。

二、选择题
2、（10三明）在物理课外兴趣小组活动中，老师要求同学们只能用电压表的“0一3V”量程测量额定电压为3．8V小灯泡的额定功率，所给电源的电压恒为6V，其它器材均符台实验要求。

如图是同学们设计的四种实验电路图，则能完成实验的电路图是( )
参考答案
一、实验探究题
1、（1）图略（2）D C (3)2.5 0.3 8.3 0.75
二、选择题
2、B。

电能和电功测试题（含答案）电能和电功一、单选题(共10道，每道10分)1.关于电功的说法正确的是( )A.电功是表示电流做功多少的物理量B.用电器两端的电压越大，电流做的功一定越多C.电能转化成其他形式的能越多，消耗的电能不一定越多D.电流做功越多，消耗的电能不一定越多答案：A解题思路：电功是表示电流做功多少的物理量；电流做了多少功，就有多少电能转化成其他形式的能，也就消耗多少电能。

它的大小W=UIt，由公式可知电功的大小由电压、电流、通电时间共同决定；只电压大，电功不一定大。

由上可知，只有A选项正确，B、C、D错误。

故选A。

试题难度：三颗星知识点：电功2.如图所示的用电器中，工作时主要将电能转化为机械能的是( )A. B.C. D.答案：B解题思路：上述家用电器中，电熨斗、电烤箱、电烙铁都是把电能转化为内能；洗衣机主要将电能转化为机械能。

故选B。

试题难度：三颗星知识点：电能3.电流通过家用带照明灯的电扇，在1s内产生光能85J，动能90J，则在这1s内电流做的功为( )A.85JB.90JC.15JD.175J答案：D解题思路：电流做了多少功，就有多少电能转化为其他形式能；电扇产生的光能和动能都是由消耗的电能转化来的，电能即为电流所做的功；所以电流做的功等于光能与动能之和，即：175J，故选D。

试题难度：三颗星知识点：电功4.从如图所示的电能表中，可以获得的正确信息是( )A.电能表的读数为3572kW·hB.电能表的标定电流为20AC.电能表转盘转过2500转消耗电功率1kWD.电能表应接在220V电路中答案：D解题思路：A：电能表的读数最后一位是小数点后一位，故读数应为357.2kW·h，故A错误；B：由10（20）A可知电能表的标定电流为10A，额定最大电流为20A，故B错误；C：由2500r/kW·h可知电能表每消耗1kW·h的电能，转盘转过2500r，故C错误；D：由220V可知电能表应该接在220V电路中使用，故D正确。

中考物理电功率题20套(带答案)一、电功率选择题1．如图所示是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置，两个透明容器中密闭这等量的空气，R1=R2=R3，当开关S闭合后，下列说法正确的是（）A. 该实验装置是探究电流通过电阻时产生的热量与电阻大小的关系B. 通过电阻R1和R2的电流相等C. 通电一段时间后，右边U形管内液面的高度差比左边小D. 该实验装置是利用U形管中液体的热胀冷缩来反映电阻放出热量的多少的【答案】C【解析】【解答】解：A、装置中R2、R3并联后再与R1串联，通过R1的电流I1=I2+I3，而I2=I3，所以右边容器中通过R3的电流I3是左侧通过R1电流的一半，即是研究电流产生的热量与电流的关系，故A错误；B、由图知，通过R1的电流I1=I2+I3，而I2=I3，所以通过电阻R1和R2的电流不相等，故B 错；C、左右两容器中的电阻相同，而通过电阻R1的电流大于R2的电流，通电时间相同，由Q=I2Rt可知，左边容器中的电阻产生的热量多，左边U形管内液面的高度差比右边U形管内液面的高度差大，故C正确；D、电流产生的热量不能用眼睛直接观察，对密封容器中空气加热，引起U型管中液面变化，通过液面高度差的变化来反映，是利用容器内气体的热胀冷缩来反映电阻放出热量的多少，故D错误．故选C．【分析】A、电流产生的热量跟电流大小、电阻大小、通电时间有关，在通电时间和电阻相同时，是探究电流产生热量跟电流的关系；B、根据串、并联电路的电流大小关系分析判断C、通电时间相同、电阻相同，通过的电流不同，利用焦耳定律Q放=I2Rt分析判断；D、电流通过导体产生热量的多少不能直接观察，但气体温度的变化可以通过U型管中液面高度差的变化来反映，体现的是转换思想．2．如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左移动时，下列判断正确的是（）A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】 A【解析】【解答】解：由电路图可知，定值电阻R与滑动变阻器并联，电压表测电源两端的电压，电流表测干路电流，因电源电压保持不变，所以，滑片移动时，电压表的示数不变，B不符合题意；因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R的电流不变，当滑动变阻器滑片向左移动时，接入电路中的电阻变大，由I＝可知，通过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A的示数变小，D不符合题意；电压表的示数不变、电流表A的示数变小，则电压表与电流表示数的比值变大，C不符合题意；电源电压保持不变，干路电流变小，由P＝UI可知，电路总功率变小，A符合题意。

xxxXXXXX 学校XXXX 年学年度第二学期第二次月考XXX 年级xx 班级姓名：_______________班级：_______________考号：_______________一、填空题（每空？ 分，共？ 分）1、电能表是用来测量电路消耗 的仪表．小红家的电能表9月底的示数为，10月份小红家共用电50kW •h ，10月底小红家的电能表的示数为 kW •h ．50kW •h 合 J ． 2、下列物理量中，能决定小灯发光时亮暗程度的是 （ ） A 电压 B 电流 C 电功率 D 电阻3、标有“6V 12W ”的灯泡正常发光时，灯丝的电阻是 Ω。

4、用电器 时的电压叫额定电压，用电器在 下工作时的功率叫额定功率，灯泡上标有“PZ220-25”字样，则它的额定电压是 V ，额定功率是 W 。

5、、一只“220V 10A ”的电能表，最多能安装“220V 40W ”的电灯_______盏，若只开一盏这样的灯，工作_________小时，电能表的示数刚好增加2千瓦时。

6、如图9所示，他用“220V ，40W ”的灯泡，阻值为1210Ω的电阻和开关S 1、S 2设计了一个电路，当S 1闭合、S 2断开时，灯光较 ；当闭合开关S 1、S 2时，灯泡消耗的电功率为 W 。

7、小明家为了节省电能，新买了一支10W 的节能灯，它的亮度相当于一支60W 的白炽灯。

在每天正常工作4个小时的情况下，那么这只灯一个月(30天)节省的电能为 kw ・h 。

8、一位同学家里电度表的读数原是8180.5。

现他家有40W 的电灯4盏，平均每天使用3h ，用了30天，共用了 kw ・h 电，此时电度表的读数为 。

9、一根阻值为30Ω的电阻丝，通电100s,通过的电流为0.2A ，则电流通过电阻丝产生的热量为 J. 10、直流电动机是根据 的原理制成的. 有一台额 定电压为220V 的电动机，正常运转时通过的电流是50A ，线圈电阻是0.4Ω，电动机正常工作10min 消耗的电能是 J ，电流产生的热量是 J.11、家庭电路中的开关和被控制的用电器是＿＿＿联的，电灯、电视机、电冰箱等家川电器之间是＿＿＿联的。

2019-2020年人教版初中物理八年级下册第八章电功率生活用电常识巩固辅导八十第1题【单选题】如果发现有人不小心触电了，下列措施正确的是A、迅速用手拉触电人，使他离开电线B、用铁棒把人和电源拉开C、打电话报警D、迅速拉开电闸，切断电源【答案】：【解析】：第2题【单选题】下列说法中正确的是( )A、我国家庭电路的电压值为220VB、家庭电路中开关与其所控制的用电器是并联的C、家庭电路中，同时工作的用电器越多，总电阻越大D、家庭电路中，电流过大的原因一定是同时工作的用电器总功率过大【答案】：【解析】：第3题【单选题】关于家庭电路，下列说法中正确的是A、家用电器的金属外壳可以不接地B、电能表是测量用电器总功率的仪表C、空气开关跳闸，说明电路中出现短路D、在家庭电路中，各用电器之间是并联关系【答案】：【解析】：第4题【单选题】学校电工要给教室安装一个三孔插座（如图所示），其中接地的孔是( )A、aB、bC、cD、a和b【答案】：【解析】：第5题【单选题】如图所示，电冰箱、洗衣机等家用电器都用三孔插座，其中有一孔接地线，这是为了( )A、节约电能B、确保家用电器能工作C、延长家用电器使用寿命D、避免因家用电器漏电而发生触电事故【答案】：【解析】：第6题【单选题】如图所示，A、B中人站在地面上，C、D中人站在干燥的木凳上，则人会触电的是?A、AB、BC、CD、D【答案】：【解析】：第7题【单选题】安全教育已越来越引起学校和社会各界的高度重视，并开展了一系列丰富多彩的教育活动．某中学在一次关于家庭用电的“对”、“错”抢答比赛中，提出以下说法，其中应回答“对”的是( )A、控制家用电器的开关应该安装在零线上B、若没有保险丝，可用细钢丝代替C、如果发生了触电事故．要立即切断电源D、电饭锅用三脚插头和三孔插座，主是为了利用三角形的稳定性和美观性【答案】：【解析】：第8题【单选题】下列说法中正确的是( )A、家庭电路是靠电动机来供电的B、发电机是用电器C、只要电路闭合，电路中就有电流D、电源外部，电路中电流方向为正极一用电器一负极【答案】：【解析】：第9题【填空题】若用手触摸家庭电路中的______线会触电，因为人体的安全电压不超过______V．【答案】：【解析】：第10题【填空题】小乐家的洗衣机在使用时，接触到金属门手柄会“麻手”．可解决的办法是给洗衣机电路______（选填“增接零线”、“加接地线”或“增接熔丝”）【答案】：【解析】：第11题【计算题】完全燃烧2.1kg酒精（热值q=3×10^7J/kg）放出多少热量？若这些热量有50%被100kg的水吸收，可使10℃的水的温度升高到多少℃？如果这些水刚好装满30cm高的容器，求距容器底10cm处的压强．（水的比热容为4.2×10^3J/（kg?℃））．【答案】：【解析】：第12题【解答题】如图是空调的三线插头与三孔插座，其中较长的脚E与空调的哪个部位相连？脚E设计比其他两脚稍长一些在插头插入与拔出时有什么好处？【答案】：【解析】：第13题【解答题】小宝想在卧室安装一盏照明电灯，请在图中帮他把灯和开关接入电路．【答案】：【解析】：第14题【解答题】生活处处有物理，勤于思考皆学问。

中考物理《电功率（计算题）》专项练习题(附答案)1．某型号的家用电饭煲有两档，其原理如图所示．“1”档是保温焖饭，“2”档是高温烧煮．若已知电阻R0=44Ω，R=2156Ω，求：（1）当开关S置于“1”档时，电路中的电流I1和R0两端的电压U0；（2）当开关S置于“2”档时，电饭煲高温烧煮的功率P．2．小亮家里的一款迷你电饭锅，电路图如图所示，额定电压为220V，电饭锅有加热和保温两档，“加热”时额定功率为550W，发热电阻R1和R2阻值不随温度变化，电阻R1在“保温”状态和“加热”状态时功率之比为1：400．求：（1）正常“加热”状态，通过电饭锅的电流是多少？（2）正常“加热”状态，通电10min产生的热量是多少？（3）R2的阻值是多少？3．如图甲乙所示是某调温型电烤箱和简化电路图，它的工作电压为220 V，R1和R2均为电烤箱中的加热元件，R2的阻值为60Ω。

当只闭合S1时为低温挡，低温挡电烤箱的电功率为440 W。

（1）发热电阻R1的阻值是多少？（2）开关怎样闭合为高温挡？高温挡的电功率是多少？（3）小明发现傍晚用电高峰时，电烤箱内比平时温度低，他关闭家里所有用电器，只让电烤箱以高温挡工作，发现在1min内电能表的转盘转了30转，电能表的铭牌如图丙所示，则用电高峰时电烤箱的实际功率为多少W？（不考虑电阻值随温度的变化）4．某型号电茶壶的铭牌如表所示；求：某型号的电茶壶型号：JY—456额定电压：220V频率：50Hz额定功率：1100W容量：1L（2）电茶壶正常工作时的额定电流；（3）电茶壶的电阻。

5．如图所示，电源电压保持不变，灯泡L标有“3V；1.5W”字样，电流表A和A1使用的量程均为0~0.6A，将滑动变阻器R的滑片P滑到b端。

（1）断开开关S1，闭合开关S、S2，电压表V的示数为8.0V，电流表A的示数为0.4A，则滑动变阻器的最大阻值及它在5min内产生的热量各是多少？（2）闭合开关S、S1、S2，电流表A1的示数为0.2A，则R1的阻值为多大？（3）断开开关S1、S2，闭合开关S，为了保证电路的安全（忽略温度对灯丝电阻的影响），则滑动变阻器R的阻值调节范围是多少？6．如图，电源电压不变，小灯泡L上标有“6V 6W”字样（灯丝电阻不变）。

人教版八年级课本中动手动脑学物理的题目和答案第六章电压和电阻一、电压1．在图6.1-8中，用连线代表导线来连接实物图，使小灯泡能够正常发光并且电压表能够测出小灯泡两端电压（估计在2-3V之间）。

答：此题的目的是训练学生动手连接闭合电路，学习用电压表测量电压的方法。

注意要求学生不仅在纸面上会连接电路、画电路图，而且一定要进行动手操作训练。

课本中只给出了连接小灯泡的情况，实际教学中也可改用其他用电器，如小电机、音乐门铃等，换一个新的用电器就是一次新的练习，要多动手练才行。

另外，在如何选取量程方面也要得到训练。

2．在烧杯中加入盐水，然后将连在电压表上的铜片和铝片放在盐水中（图6.1-9）。

试着用电压表测量这个自制电池的电压。

通过测量能否得知，哪个金属片是电池的正极？换用两种其他金属重做这个实验。

答：这是一个自制电池的设计制作型练习，又是一个让学生学会连接电压表，并能读取电压表上读数的技能性训练题目。

实验时应该指导学生采用“试触”，即在合上开关时要轻轻接触一下就断开，而不是一下子将开关合到底长时间不断开。

“试触”在电学实验中很重要，要求学生掌握这种方法。

根据电压表上指针的方向变化，就可判断哪个金属片是电池的正极，哪个金属片是电池的负极。

本题可以考虑用一定的时间让学生交流（包括让同学们互相演示）。

3．图6.1-10中，三个电压表的读数各是多少？解答:这是个电表读数练习题。

学生已有电流表读数的基础，注意让学生分清不同量程下1个小格所代表的不同的量值，并要求学生在记录读取的测量数据时，务必将数值和单位一并写出。

具体读数是：甲2V，乙12.5V，丙0.6V。

4．图6.1-11是一位同学所连的电路，他要测量左边那个小灯泡两端的电压。

他的电路有什么错误？纠正之后画出正确的连接图，并画出电路图。

答：这是一个训练学生正确连接电压表的题目。

初学者在连接电路时，容易犯顾头不顾尾的毛病，这里的错误是只想到要将电压表并联使用的原则，而没有注意与电源连接的问题。

初中物理电功率检测题一．选择题〔共10小题〕1．〔•〕以下估测与实际相符的是〔〕A．人感觉舒适的室温为37℃B．家用电冰箱的功率约100WC．正常成人午餐吃米饭约4kg D．手指甲的宽度约2．〔• 〕如下图，电源电压保持不变，当电键S闭合，滑动变阻器的滑片P向右滑动时，以下说法正确的选项是〔〕A．V1示数减小，V2的示数增大B．V1示数增大，V2的示数增大C．V1示数减小，V2的示数减小D．V1示数增大，V2的示数减小3．〔•〕以下家用电器正常工作时，电功率最大的是〔〕A．空调B．电扇C．电视机D．手电筒4．〔•〕今年入春以来，我市降水偏少，干旱较为严重．小华家利用晚上时间浇灌麦田，为了照明，他用长导线从家中将灯泡接到田间，所接灯泡型号为220V 100W，通电后，发现灯泡明显比家中相同型号的灯泡暗，他用电流表测定导线中的电流为，由此可知〔灯泡电阻不变〕〔〕A．B．导线的发热功率为12WC．灯泡的实际功率为88W D．5．〔•〕灯泡L上标有“6V 6W〞字样，测得该灯泡的电流随电压变化关系如图〔甲〕所示．现把灯泡L接入如图〔乙〕所示的电路中，假设电路电压为10V不变，电流表的量程为“0﹣〞，电压表的量程为“0﹣15V〞．那么以下说法正确的选项是〔〕〔7题〕〔2题〕A．灯泡L正常发光时，电压表的示数为6VB．当电流表示数为时，电压表的示数为9VC．灯泡L的电阻值随电压表的示数的增大而增大D．为了保证电路平安，整个电路消耗的最大功率为6W．6．〔•〕小明观察到黄昏时候家里的白炽灯比拟暗，而在早晨时较亮，他进一步观察发现：黄昏电能表转动比早晨还快一些，这是什么原因呢？〔〕A．黄昏时家里的同盏白炽灯的额定功率比早晨时的小B．黄昏时家里的同盏白炽灯电阻比早晨的大，实际功率减小C．黄昏时家里的同盏白炽灯实际电压比早晨的小D．黄昏时家里用电器的总功率比早晨的小7．〔•〕如下图的电路中，闭合开关S后，电流表A1的示数为，电流表A2的示数为，此时，电阻R1和R2消耗的功率之比是〔〕A．1：3 B．3：1 C．1：4 D．4：18．〔•〕以下家用电器正常工作相同时间，消耗电能最多的是〔〕A．台灯B．电视机C．空调D．微风电扇9．〔•〕如图甲的电路中，闭合开关S后，电压表的示数为2V，两个电流表的指针偏转至表盘的同一位置〔如图乙〕，那么〔〕A．L1中的电流为B．L1、L2中电流之比为I1：I2=5：1C．电路的总电阻是10ΩD．L1和L2消耗的电功率之比P1：P2=4：110．〔•〕把标有“12V 36W〞的灯泡L1和“8V 16W“的灯泡L2串联后接在电源的两端，并中一只灯泡正常发光，另一只灯泡没有到达额定功率，那么以下选项正确的选项是〔〕A．该电源的电压为24VB．电路中的电流为2AC．两灯泡的总功率为32W,D.灯L1的实际电压大于灯L2的二．填空题〔共10小题〕11．〔• 〕有两个电阻，R1=5Ω，R2=10Ω，如果把它们串连接入电路中，那么通过它们的电流之比I1：I2= _________ ，它们消耗的电功率之比P1：P2= _________ ．12．〔•〕有甲、乙两只灯泡，甲标有“220V 40W〞字样，乙标有“220V 60W〞字样．现把它们并联在220V电源上，那么通过灯丝电流较小的是_________ 灯泡〔选填“甲〞或“乙〞〕，该灯泡的电阻是_________ Ω．如果两灯泡钨丝长短一样，那么钨丝较粗的是_________ 灯泡．13．〔•〕某电饭锅设有“加热〞和“保温〞两档，其内部简化电路如下图，当开关S置于“1”档时，电饭锅处于_________ 〔选填“加热〞或“保温〞〕状态；假设电饭锅保温相加热时总功率之比为1：50，那么电阻R0和R1的比值为_________ ．〔15题〕14．〔•〕标有“6V 3W〞的小灯泡与10Ω定值电阻串联，当小灯泡正常工作时，通过灯泡的电流为_________ A，灯泡正常发光时的电阻为_________ Ω，此时定值电阻的功率为_________ W．15．〔•〕如图是某同学家中的电能表，现用它测量一只灯泡的实际功率．他关掉其他电器只让该灯泡工作，电能表转盘转过30转用时10min，这段时间灯泡消耗的电能是____KW•h，灯泡的实际功率_______W．16．〔•〕如下图，标有“6V 6W〞的小灯L1和“6V 3W〞的小灯L2串联在电源两端，为保证小灯泡不被烧毁，电源电压不得高于_________ V．电源220V 50Hz额定功率880W额定容量17．〔•黔东南州〕如表是一个电饭锅的铭牌，从铭牌上的数据可知，电饭锅正常工作时的电流是_________ A，内部发热体的电阻是_________ Ω；18．〔•〕有两个电路元件A和B，流过元件的电流与其两端电压的关系如图〔甲〕所示．把它们串联在电路中，如图〔乙〕所示．闭合开关S，这时电流表的示数为，那么电源电压是_________ V，A元件的电阻是_________Ω，B元件的电功率是〔19题〕21题19．〔•〕如下图，L1、L2分别标有“4.5V 〞、“3V 〞字样，闭合开关S ，电流表的示数为，示数为，那么通过L2的电流为_________ A，L1的实际功率是_________ W．20．〔•〕一盏电灯未接入电路时的灯丝电阻为55Ω，接到220V的电源上正常发光时通过的电流为．那么该电灯的额定功率为_________ W；从刚接通电源到正常发光过程中，电灯的最大功率为_________ W．三．解答题〔共5小题〕21．〔• 〕如下图，电源电压保持不变，小灯泡L标有“6V 3W〞的字样，滑动变阻器R1的阻值变化范围为0～200Ω，定值电阻R2的阻值为10Ω．〔灯丝的电阻不随温度变化〕〔1〕小灯泡L 的阻值为多少？〔2〕当S、S1和S2都闭合，滑动变阻器的滑片滑到a端时，小灯泡L 刚好正常发光，此时电流表的示数为多少？〔3〕当滑动变阻器的滑片滑到b端，并保证电流表有示数时，开关应怎样闭合或断开才能使电路的总功率最小，该最小功率为多少？〔22题〕22．〔•〕图示电路中，电源电压保持不变，电阻R1的阻值为20Ω．当开关S1闭合、S2断开时，电流表示数为；当开关S1、S2均闭合时，电流表示数变为．求：〔1〕电源电压；〔2〕电阻R2的阻值；〔3〕当开关S1、S2均闭合时，电路消耗的总功率．23．〔•〕用图甲所示电路图测量小灯泡的电功率，电源电压为3V．小灯泡的额定电压为2.5V，正常发光时电阻约为10Ω．〔1〕用笔画线表示导线，选好电流表量程，将图乙电路连接完整；〔2〕连接电路时，开关应处于_________ 状态；〔3〕闭合开关后，小灯泡不发光，电流表无示数，电压表示数为3V，产生该现象的原因可能是_________ 〔填序号〕A．小灯泡短路 B．小灯泡断路 C．电流表接触不良 D．电流表短路〔4〕排除故障后闭合开关，移动滑动变阻器的滑片P到某一点，电压表示数如图丙所示，此时小灯泡两端的电压为_________ V．假设要测量小灯泡的额定功率，应将图乙中滑动变阻器的滑片P向_________ 〔选填“C〞或“D〞〕端移动，使电压表的示数为_________ V．根据该组同学实验得到的I﹣U图象〔图丁所示〕信息，小灯泡的额定功率为_________ W．24．〔•〕如下图的电路中，R0为定值电阻，R为滑动变阻器．当滑动变阻器两端电压为4V时，通过的电流为，此时滑动变阻器接入电路的阻值是多大？改变滑动变阻器接入电路的阻值，当电流为时，滑动变阻器消耗的功率为0.5W，那么定值电阻R0的阻值是多大？〔25题〕25．〔•〕如下图的电路中，灯泡L1、L2上分别标有“6V 3W〞、“6V 9W〞的字样，两灯泡的电阻、电源电压均保持不变．当开关S1闭合，S2拔至a时，灯L1正常发光，电压表的示数为6V．求：〔1〕电源电压为多少？〔2〕定值电阻R的阻值为多少？〔3〕当开关S1闭合，S2拔至b时，灯L2消耗的电功率是多少？26．〔•〕小明家有一种电饭锅，它有加热和保温两种工作状态，〔由机内温控开关S0自动控制〕，从说明书上收集到如下数据与如下图的原理电路图．额定电压220V加热时功率800W保温时功率44W请说出该电饭锅何时处于保温状态；〔2〕试求R1和R2的阻值；〔3〕当电饭锅正常加热15min后，小明家的电能表的表盘示数从329.4kW•h会变成多少27．〔•〕甲同学发现家中接在电路中的电器不开机也不待机却还在耗电，在家长指导下，甲、乙、丙三位同学把一台家用电器插头插在计量插座〔如图〕上，使它处于不开机也不待机的状态，接入家庭电路的计量插座就能显示用电器该状态下的实际功率，测量数据如表所示〔单位：瓦〕家庭电视机充电器电脑热水器微波炉空调甲同学家乙同学家丙同学家请答复以下问题：〔1〕家庭电路的电压是220伏，家庭电路中各用电器之间的连接方式是〔2〕在上述测量过程中，通过丙同学家空调的电流是多少安？〔3〕同学们由此得到启示，电器使用后及时拔掉插．假设一天按20小时计算，甲同学家〔表中电器各一台〕每天至少可节约多少电能？28．〔•〕至的高速铁路是我国东西走向铁路干线重要的一环．龙厦高铁线路全长170km，假设动车跑完龙厦高铁全程〔运行参数如表所示〕，求：〔1〕运行时间．〔2〕运行时的工作电流．〔3〕要消耗多少度电？3月电功率检测题参考答案与试题解析一．选择题〔共10小题〕1．〔• 〕如下图，电源电压保持不变，当电键S闭合，滑动变阻器的滑片P向右滑动时，以下说法正确的选项是〔〕A．V1示数减小，V2的示数增大B．V1示数增大，V2的示数增大C．V1示数减小，V2的示数减小D．V1示数增大，V2的示数减小考点：欧姆定律的应用；滑动变阻器的使用．759120专题：应用题；推理法．分析：由电路图可知，两电阻串联，电压表V1测R1两端的电压，V2测滑动变阻器两端的电压；根据滑片的移动确定接入电路电阻的变化，根据欧姆定律确定电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点确定滑动变阻器两端的电压变化．解答：解：由电路图可知，两电阻串联，电压表V1测R1两端的电压，V2测滑动变阻器两端的电压；当滑片P向右滑动时，接入电路的电阻变大，电路的总电阻变大；根据I=可知，电路中的电流变小；根据U=IR可知，R1两端的电压变小，即电压表V1的示数变小；根据串联电路总电压等于各支路电压之和可知，滑动变阻器两端的电压变大，即V2两端的电压变大．应选A，点评：此题考查了滑动变阻器对电压表的影响，解决此类问题要判断滑动变阻器在电路中电阻的变化，再利用并联电路的特点和欧姆定律来判断电压和电流的变化．2．〔•〕以下估测与实际相符的是〔〕A．人感觉舒适的室温为37℃B．家用电冰箱的功率约100WC．正常成人午餐吃米饭约4kg D．手指甲的宽度约考点：温度；质量的估测；长度的估测；电功率．759120专题：估算综合应用题．分析：做这种题目，要对一些常见的物理量要有一定的估测能力，根据生活常识去判断题目的对错．解答：解：A、人体感觉舒适的环境溫度约为27℃，不符合实际；B、家用电冰箱的功率约100W，符合实际；C、正常成人午餐吃米饭约，不符合实际；D、手指甲的宽度大约是，不符合实际．应选B．点评：题考查的是学生对一些常见物理量的估测能力，需要学生对生活中的常见物理量单位、大小有所认识，此题就会得到正确答案．3．〔•〕以下家用电器正常工作时，电功率最大的是〔〕A．空调B．电扇C．电视机D．手电筒考点：电功率．759120专题：估算题．分析：根据日常生活经验，对常用家用电器功率做出符合实际的估计，然后找出功率最大的用电器．解答：解：A、家用空调的功率约为800W～2800W；B、电扇的功率约为30W～70W；C、电视机功率约为130W；D、手电筒功率约为0.5W～1W；由此可见，空调功率最大；应选A．点评：对各种物理量的估算：需要凭借生活经验、需要简单的计算；物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一．4．〔•〕今年入春以来，我市降水偏少，干旱较为严重．小华家利用晚上时间浇灌麦田，为了照明，他用长导线从家中将灯泡接到田间，所接灯泡型号为220V 100W，通电后，发现灯泡明显比家中相同型号的灯泡暗，他用电流表测定导线中的电流为，由此可知〔灯泡电阻不变〕〔〕A．B．导线的发热功率为12WC．灯泡的实际功率为88W D．考点：电功率的计算．759120专题：计算题；应用题．分析：〔1〕由灯泡型号可知灯泡的额定电压与额定功率，由功率的变形公式R=求出灯泡电阻；〔2〕导线与灯泡串联，流过它们的电流相等，灯泡电阻与流经导线的电流，由P=I2R可以求出灯泡的实际功率；〔3〕灯泡电阻与流过灯泡的电流，由U=IR可以求出灯泡电压，由串联电路特点可以求出导线损失的电压，由P=UI 可以求出导线发热功率．解答：解：〔1〕灯泡电阻RL===484Ω；〔2〕灯泡的实际功率P实=I2RL=〔〕2×484Ω=77.44W，故D正确；〔3〕灯泡的实际电压U实=IRL=×484Ω=193.6V，导线电压U线=U﹣U实=220V﹣193.6V=26.4V，导线的发热功率P线=U线I=26.4V×=10.56W，故A正确．应选AD．点评：此题考查了求灯泡的实际功率、导线消耗的功率，熟练掌握功率公式及其变形公式、掌握串联电路特点是正确解题的前提与关键，求导线的发热功率是此题的难点．5．〔•〕灯泡L上标有“6V 6W〞字样，测得该灯泡的电流随电压变化关系如图〔甲〕所示．现把灯泡L接入如图〔乙〕所示的电路中，假设电路电压为10V不变，电流表的量程为“0﹣〞，电压表的量程为“0﹣15V〞．那么以下说法正确的选项是〔〕A．灯泡L正常发光时，电压表的示数为6VB．当电流表示数为时，电压表的示数为9VC．灯泡L的电阻值随电压表的示数的增大而增大D．为了保证电路平安，整个电路消耗的最大功率为6W．考点：电功率的计算；串联电路的电压规律；欧姆定律的应用．759120专题：计算题；应用题；信息给予题．分析：由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流；〔1〕根据图象可知灯泡正常工作时的额定电流，并与电流表的量程相比拟得出电路的最大电流，即可判断灯泡是否能正常工作；根据P=UI求出电路消耗的最大电功率．〔2〕根据图象读出当电流表示数为时，灯泡两端的电压，根据电阻的串联特点求出电压表的示数．〔3〕根据欧姆定律结合图象可知灯泡电源与其两端电压的关系，根据串联电路的电压特点可知灯泡电阻与电压表示数之间的关系．解答：解：〔1〕由图象可知，当灯泡正常发光〔UL=6V〕时，电路中的电流为1A＞，∴电路中的最大电流=，∴灯泡不能正常发光；电路消耗的最大电功率Pmax=UImax=10V×=6W；〔2〕由图象可知，当I=时，UL=1V，∴UR=U﹣UL=10V﹣1V=9V；〔3〕根据R=结合图象可知，灯泡的电阻随两端的电压增大而增大，根据串联电路总电压等于各分电压之和可知，此时电压表的示数减小．应选BD．点评：此题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是根据灯泡的额定电流和电流表的量程确定电路中的最大电流，这也是学生比拟容易出错的地方．6．〔•〕小明观察到黄昏时候家里的白炽灯比拟暗，而在早晨时较亮，他进一步观察发现：黄昏电能表转动比早晨还快一些，这是什么原因呢？〔〕A．黄昏时家里的同盏白炽灯的额定功率比早晨时的小B．黄昏时家里的同盏白炽灯电阻比早晨的大，实际功率减小C．黄昏时家里的同盏白炽灯实际电压比早晨的小D．黄昏时家里用电器的总功率比早晨的小考点：电功率的计算；欧姆定律的应用．759120专题：应用题．分析：〔1〕从灯泡的实际功率大小分析灯泡亮度不同的原因；〔2〕从家用电器总功率大小的角度分析电能表在黄昏转动较快的原因．解答：解：〔1〕由于黄昏时分处于用电顶峰期，各种电器都在工作，电路电流较大，输电线上损失的电压大，灯泡两端的实际电压较小，小于早晨时灯泡两端的电压，由于灯泡实际电压较小，由P=知，灯泡的实际功率较小，灯泡较暗；〔2〕由于黄昏时家用电器总功率较大，早晨家用电器总功率较小，所以黄昏电能表转动比早晨快一些．应选C．点评：在用电顶峰期，由于各种用电器都在工作，电路总电流较大，由于输电线存在电阻，输电线上损失的电压较大，用电器得到的实际电压偏小，小于用电器的额定电压，所以用电器实际功率小于额定功率．7．〔•〕如下图的电路中，闭合开关S后，电流表A1的示数为，电流表A2的示数为，此时，电阻R1和R2消耗的功率之比是〔〕A．1：3 B．3：1 C．1：4 D．4：1考点：电功率的计算；并联电路的电流规律；并联电路的电压规律．759120专题：计算题；动态预测题；比例法．分析：由电路图可知，闭合开关S时，两电阻并联，电流表A1测量通过电阻R2的电流，电流表A2测量通过电路的总电流；根据并联电路电流的特点可求通过电阻R1的电流，根据并联电路的电压特点和P=UI可求电阻R1和R2消耗的功率之比．解答：解：等效电路图如以下图所示：∵两电阻并联，且I=，I2=，∴I1=I﹣I2=﹣=；∵并联电路各支路两端的电压相等，且P=UI，∴P1：P2=I1：I2=：=3：1．应选B．点评：此题考查电流、电压、电功率的计算，关键是明白并联电路电流和电压的规律．8．〔•〕以下家用电器正常工作相同时间，消耗电能最多的是〔〕A．台灯B．电视机C．空调D．微风电扇考点：电功率．759120专题：电能和电功率．分析：根据生活常识及生活经验判断各用电器的功率大小，由W=Pt可知，工作相同时间，用电器功率越大，消耗的电能越多．解答：解：家用台灯的功率约为20W；电视机的功率约为130W；空调的功率约为1000W；微风电扇的功率约为几瓦；由此可见，空调的电功率最大，由W=Pt可知，用电器正常工作相同时间，空调消耗的电能最多．应选C．点评：此题要求判断在相等时间内哪个用电器消耗的电能多，根据生活经验估计出各用电器的电功率大小是正确解题的关键．9．〔•〕如图甲的电路中，闭合开关S后，电压表的示数为2V，两个电流表的指针偏转至表盘的同一位置〔如图乙〕，那么〔〕A．L1中的电流为B．L1、L2中电流之比为I1：I2=5：1C．电路的总电阻是10ΩD．L1和L2消耗的电功率之比P1：P2=4：1考点：电功率的计算；欧姆定律的应用．759120专题：顺推法．分析：开关闭合后，两灯泡并联，一电流表测量总电流，一电流表测量灯泡L2电流，电压表测量测量灯泡L2两端电压，两个电流表的指针指在图乙所示的同一位置，说明测量总电流的量程是0～3A，测量灯泡L2电流的量程是0～．①干路电流和通过灯泡L2的电流，可以得到通过L1的电流；②通过两只灯泡的电流，可以得到电流之比；③总电压和总电流，根据欧姆定律可求总电阻；④通过两只灯泡的电流和两端电压，根据公式P=UI可求两只灯泡消耗的电功率之比．解答：解：A、测量总电流的量程是0～3A，所以电流表的示数为1A；测量灯泡L2电流的量程是0～，所以电流表示数为，也就是电灯L2中的电流I2=，所以L1的电流为I1=I﹣I2=1A﹣=．此选项错误；B、通过两只灯泡的电流之比为==．此选项错误；C、测量总电流的量程是0～3A，所以电流表示数为1A，也就是电路总电流I=1A，两灯并联，电源电压等于灯泡L2两端电压，U=U2=2V，所以总电阻R===2Ω．此选项错误；D、两灯泡消耗的电功率之比===．此选项正确．应选D．点评：此题考查了并联电路的特点和电功率公式的应用，关键是根据串联电路的电流特点和两个指针的位置相同确定示数的大小．10．〔•〕把标有“12V 36W〞的灯泡L1和“8V 16W“的灯泡L2串联后接在电源的两端，并中一只灯泡正常发光，另一只灯泡没有到达额定功率，那么以下选项正确的选项是〔〕A．该电源的电压为24VB．电路中的电流为2AC．两灯泡的总功率为32WD．灯L1的实际电压大于灯L2的实际电压考点：电功率的计算．759120专题：计算题．分析：〔1〕根据灯泡的铭牌可知额定电压和额定功率，根据公式I=可求灯泡的额定电流，根据欧姆定律可知两灯泡的电阻；〔2〕两灯泡串联时电流相等，正常发光的是额定电流较小的灯泡；根据串联电路的电阻特点和欧姆定律求出电源的电压；根据P=UI求出两灯泡的总功率；由U=IR求出灯泡的实际电压，并比拟其大小．解答：解：〔1〕两灯泡的额定电流为：I1===3A，I2===2A；两灯泡的电阻为：R1===4Ω，R2===4Ω；〔2〕L2的额定电流小于L1的额定电流，两灯泡串联时，L2正常发光，且电路中的最大电流为I=2A，故B正确；〔3〕电源的电压为U=I〔R1+R2〕=2A×〔4Ω+4Ω〕=16V，故A错误；两灯泡的总功率为P=UI=16V×2A=32W，故C正确；因串联电路通过两灯泡的电流相等，且两灯泡的电阻相等，由U=IR知两电灯泡的实际电压相等，故D错误；应选BC．点评：此题考查电流、电阻、实际电压、实际功率、总功率等的计算，关键是公式及其变形的灵活运用，要知道串联电路电流和电压的规律．二．填空题〔共10小题〕11．〔• 〕有两个电阻，R1=5Ω，R2=10Ω，如果把它们串连接入电路中，那么通过它们的电流之比I1：I2= 1：1 ，它们消耗的电功率之比P1：P2= 1：2 ．考点：电功率的计算．759120专题：应用题．分析：根据串联电路的特点求出流过电阻的电流之比；根据电路的电流特点及功率公式P=I2R求出它们的功率之比．解答：解：〔1〕串联电路的电流处处相等，那么两电阻串联时，通过它们的电流之比I1：I2=1：1；〔2〕两电阻串连时，电阻消耗的功率之比====；故答案为：1：1；1：2．点评：此题考查了串联电路电流特点、功率公式的应用，熟练掌握串联电路的特点及功率公式是正确解题的关键．12．〔•〕有甲、乙两只灯泡，甲标有“220V 40W〞字样，乙标有“220V 60W〞字样．现把它们并联在220V电源上，那么通过灯丝电流较小的是甲灯泡〔选填“甲〞或“乙〞〕，该灯泡的电阻是1210 Ω．如果两灯泡钨丝长短一样，那么钨丝较粗的是乙灯泡．考点：电功率的计算；影响电阻大小的因素．759120专题：应用题；电能和电功率．分析：根据灯泡的铭牌可知额定电压和额定功率，根据I=比拟通过灯丝的电流强度；由电功率的变形公式可以求出灯泡电阻；根据欧姆定律比拟灯丝电阻的大小，导体电阻由导体材料、长度、横截面积决定，在导体材料与长度相等的情况下，电阻越小，导体横截面积越大，导体越粗．解答：解：〔1〕由两灯泡的铭牌可知：额定电压相等都是220V，额定功率P乙＞P甲，∵P=UI，∴由I=可知I甲＜I乙，故通过乙灯丝电流强度大；〔2〕∵P=，∴灯泡电阻：R甲===1210Ω；〔3〕∵I=，额定电压相等，I甲＜I乙，∴由R=可知：∴R甲＞R乙，两灯泡钨丝长短一样，钨丝较粗的灯泡电阻较小，因此钨丝较粗是乙．故答案为：甲；1210；乙．点评：此题考查了电功率公式和欧姆定律的灵活运用，关键是灯泡铭牌参数含义的理解和掌握13．〔•〕某电饭锅设有“加热〞和“保温〞两档，其内部简化电路如下图，当开关S置于“1”档时，电饭锅处于保温〔选填“加热〞或“保温〞〕状态；假设电饭锅保温相加热时总功率之比为1：50，那么电阻R0和R1的比值为1：49 ．考点：电功率的计算．759120专题：应用题；动态预测题；图析法．分析：根据P=可知，当电饭锅“加热〞时，电路只有电阻R0工作，此时电路中电功率最大，并用电源电压和电阻表示出电路的总功率；当电饭锅“保温〞时，电阻R1、R0串联，此时电路中电功率最小，同理，用电源电压和电阻表示出电路的总功率；再根据P与P′的关系求出R0、R1的比值．解答：解：当开关S置于“1”档时，等效电路图如以下图所示：电饭锅处于“保温〞状态，电阻R1、R0串联，此时的电功率：P=，当开关S置于“2”档时，等效电路图如以下图所示：电饭锅处于“加热〞状态，电路只有电阻R0工作，此时的功率：P′=，∵P′：P=50：1∴：=50：1解得R0：R1=1：49．故答案为：保温；1：49．点评：此题考查了串联电路的特点和欧姆定律的计算；关键是电功率公式的灵活应用和电饭锅状态的判断，以及电路图串并联的分析．14．〔•〕标有“6V 3W〞的小灯泡与10Ω定值电阻串联，当小灯泡正常工作时，通过灯泡的电流为0.5 A，灯泡正常发光时的电阻为12 Ω，此时定值电阻的功率为 2.5 W．考点：欧姆定律的应用；串联电路的电压规律；电功率的计算．759120专题：应用题；电路和欧姆定律；电能和电功率．分析：灯泡正常发光时的电流和额定电流相等，灯泡的额定电压和额定功率，根据P=UI求出灯泡的额定电流，根据欧姆定律求出灯泡正常发光时的电阻；根据P=I2R求出此时定值电阻的功率．解答：解：根据P=UI可得：灯泡的额定电流I额===，根据I=可得：灯泡的电阻RL===12Ω，∵灯泡正常发光时的电流和额定电流相等，且串联电路各处的电流相等，∴此时定值电阻的功率PR=〔I额〕2R=〔〕2×10Ω=2.5W．故答案为：0.5；12；2.5．点评：此题考查了串联电路的特点和欧姆定律、电功率公式的灵活应用，关键是知道灯泡正常发光时的电流和额定电流相等．。
