通风管道及部件制作标准

不锈钢通风管道标准一、材料选择不锈钢通风管道的材料应选用优质不锈钢材料，以保证管道的耐腐蚀性和使用寿命。

同时，管道的规格和厚度应符合相关标准和设计要求。

二、管道尺寸不锈钢通风管道的尺寸应根据通风系统的风量和阻力进行计算确定。

同时，管道的直径和长度应符合相关标准和设计要求，以保证通风效果和系统稳定性。

三、连接方式不锈钢通风管道的连接方式应采用可靠的焊接或法兰连接，以确保管道的气密性和强度。

在焊接过程中，应采用先进的焊接工艺和技术，保证焊接质量。

在法兰连接中，应选用合适的垫片和螺栓，确保连接牢固可靠。

四、管道安装不锈钢通风管道的安装应遵循相关标准和规范，按照设计图纸进行施工。

在安装过程中，应注意管道的走向和支撑，避免出现扭曲和振动现象。

同时，应确保管道与风口、阀门等部件的连接牢固可靠，防止出现漏风和噪音问题。

五、清洁维护不锈钢通风管道在使用过程中，应定期进行清洁和维护，以保证系统的正常运行和使用寿命。

在清洁过程中，应使用适当的清洁剂和工具，避免对管道造成损坏。

同时，应检查管道的连接和支撑部位，及时发现和解决潜在问题。

六、检验标准不锈钢通风管道的质量和性能应符合相关标准和规范，如GB/T 13295-2019《流体输送用不锈钢无缝钢管》等。

在验收和使用过程中，应对管道进行外观检查、尺寸测量、压力试验等方面的检验，确保其符合要求。

同时，应对管道的连接和支撑部位进行强度和气密性检验，保证其安全可靠。

七、安全要求不锈钢通风管道在使用过程中，应遵循相关的安全规定和操作规程，确保人员和设备的安全。

在使用前，应对操作人员进行培训和教育，使其了解管道的性能和使用注意事项。

同时，应对管道进行定期的安全检查和维护，及时发现和解决潜在的安全隐患。

在出现泄漏和其他异常情况时，应及时采取措施进行处理，防止事故的发生。

八、环保要求不锈钢通风管道在生产和安装过程中，应遵循相关的环保规定和标准，减少对环境的污染和资源的浪费。

在生产过程中，应采用环保的材料和技术，减少废气、废水和噪音等污染物的排放。

风管的制作和安装通风空调系统的风管，按材质可分为金属风管和非金属风管。

金属风管包括钢板风管（普通薄钢板风管、镀锌薄钢板风管）、不锈钢板风管、铝板风管、塑料复合钢板风管等。

非金属风管包括硬聚氯乙烯板风管、玻璃钢风管、炉渣石膏板风管等。

此外还有由土建部门施工的砖、混凝土风道等。

一、风管制作1.制作流程风管和配件大多由平整的板材和型材加工而成。

从平板到成品的加工，虽然由于材质的不同、形状的差异而有各种要求，但从工艺过程来看，基本工序可分为画线→剪切→成型（折方和卷圆）→连接（咬口和焊接）→打孔→安装法兰→翻边→成品喷漆→检验→出厂等步骤，如图10-1所示。

图10-1 风管加工制作工艺流程图2.制作工艺通风管道及部件、配件的加工制作是通风空调工程安装施工的主要工序，先对其主要工序做简介。

（1）画线。

画线就是利用几何作图的基本方法，画出各种线段和几何图形的过程。

在风管和配件加工制作时，按照风管和配件的空间立体的外形尺寸，在平面上根据它的实际尺寸画出平面图，这个过程称为“风管的展开画线”。

（2）剪切。

板材的剪切就是将板材按照画线的形状进行裁剪下料的过程，剪切应做到切口准确、整齐，直线平直，曲线圆滑，剪切的方法分为手工剪切和机械剪切两种。

①手工剪切。

手工剪切使用工具简单，操作方法简捷。

但工人劳动强度大，施工速度慢。

②机械剪切。

机械剪切就是利用机械设备对金属板材进行剪切，这种方法工作效率高，且切口质量较好。

（3）连接。

用平面板材加工制作风管和各种配件时，必须把板材的各种纵向或横向闭合缝进行连接。

根据连接的目的不同，可将连接分为拼接、闭合接和延长接三种。

拼接是把两张板材的板边相连，以增大板材的面积，适应风管及配件的加工要求。

闭合接是把板材合围成风管和配件时，其板边相连的纵向对口缝的连接。

延长接是把短管连成长管或将配件拼装成成品或半成品的连接。

在通风空调工程中，用金属薄板加工制作风管和配件时，其加工连接的方法有咬口连接、焊接和铆接三种，咬口连接是较常见的连接方式。

通风管道及部件制作工程1. 简介通风管道及部件制作工程是指为建筑物、工厂、车间等提供通风换气系统的工程项目。

通风系统是建筑物内部空气质量的关键保障措施，它能够有效地排除建筑物内部潜在的有害气体、烟雾、蒸汽等，并保持空气的新鲜和流通。

通风管道及部件制作工程主要包括通风管道的设计、制作、安装和维护等环节。

2. 通风管道制作工艺通风管道的制作工艺主要分为以下几个步骤：2.1 设计通风管道的设计需要根据实际施工场所的情况和通风需求进行合理的规划。

设计师需要考虑到通风管道的走向、尺寸、材质等因素，并结合通风系统的整体布局进行综合考虑。

在设计过程中，还需要遵循相关的建筑安全和消防规范。

2.2 材料准备通风管道的制作需要使用具有一定强度和耐腐蚀性的材料，常见的材料有镀锌钢板、不锈钢板等。

在材料准备阶段，需要将材料按照设计要求进行切割成相应的尺寸，并进行必要的连接件的加工。

2.3 制作通风管道的制作主要包括以下几个环节：2.3.1 弯制根据设计要求，将切割好的材料置于管道弯曲机中，通过适当的压力和角度，使管道按照设计要求进行弯制。

弯制过程中需要注意材料的变形和垂直度控制。

2.3.2 连接通风管道的连接通常采用螺旋连接、焊接连接或法兰连接等方式。

具体选择哪种连接方式取决于设计要求和施工情况。

连接时需要注意连接的紧密性和密封性。

2.3.3 衬垫通风管道的衬垫是为了保持管道的稳定性和密封性。

根据通风管道的材料和规格，选用相应的衬垫材料，并将其安装在管道的接缝处。

2.3.4 补强为了提高通风管道的强度和稳定性，可以在必要的位置进行补强处理，常见的补强方式有加装角钢、加固肋等。

补强部分的制作需要根据具体情况进行。

2.4 安装和维护通风管道的安装需要根据设计要求进行合理布置，并且要确保管道的稳定性和密封性。

在安装过程中，要注意通风管道与其他设备的协调配合，以及与建筑物结构的连接。

通风管道的维护主要包括定期检查、清洁和润滑等工作。

通风风管施工安装规范一、材料要求1、各类板材、管材等应有质量证明文件(包括出厂合格证、质量合格证明及检测报告等)与产品清单。

2、风管成品不允许有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。

3、安装的阀体消声器、罩体、风口等部件应检查调节装置就是否灵活,消声片、油漆层有无损伤。

4、安装使用的材料:吊杆、螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、各种帆布、无纺布、膨胀螺栓等应符合产品质量要求。

风管板材厚度规格要求:二、安装要求1、按风管的中心线找出吊杆敷设位置,单吊杆在风管的中心线上,双吊杆可以按托盘的螺孔间距或风管的中心线对称安装。

2、吊杆根据吊件形式,可以焊在吊件上,也可挂在吊件上,焊接后应涂防锈漆。

当风管较长需要安装一排支架时,可先把两端安好,然后以两端的支架为基准,用拉线法找出中间支架的标高进行安装。

3、立管管卡安装时,应先把最上面的一个管件固定好,再用线锤在中心处吊线,下面的管卡即可按线进行固定。

4、风管支吊架间距如无设计要求时,对不保温风管应符合下表的要求。

对于保温风管的支、吊架间距无设计要求时,按下表间距要求值乘以0、85。

螺旋风管的支、吊架间距可以适当增加。

在法兰上。

2、保温风管不能直接与支吊架接触,应垫上坚固的隔热材料,其厚度与保温风管厚度相同,防止产生“冷桥”。

3、聚氯吞烯风管也与钢板风管一样采用支、吊托架,但一般以吊架为主,支架2、支架的抱箍制作应与风管留有一定间隙,便于风管伸缩。

风管排列安装法兰连接:为保证法兰接口严密性,法兰之间应有垫料。

在无特殊要求的情况下,法兰垫料按下表选用。

风管排列无法兰连接①抱箍式连接:主要用于钢板圆风管与螺旋风管连接,先把每一管段的两端轧出鼓筋,并使其一端缩为小口。

安装时按气流方向把小口插入大口,外面用钢制抱箍将两端的鼓箍抱紧连接,最后用螺栓穿在耳环中间固定拧紧。

②插接式连接:主要用于矩形或圆形风管连接。

先制作连接管,然后插入两侧风管,再用拉铆钉将其紧密固定。

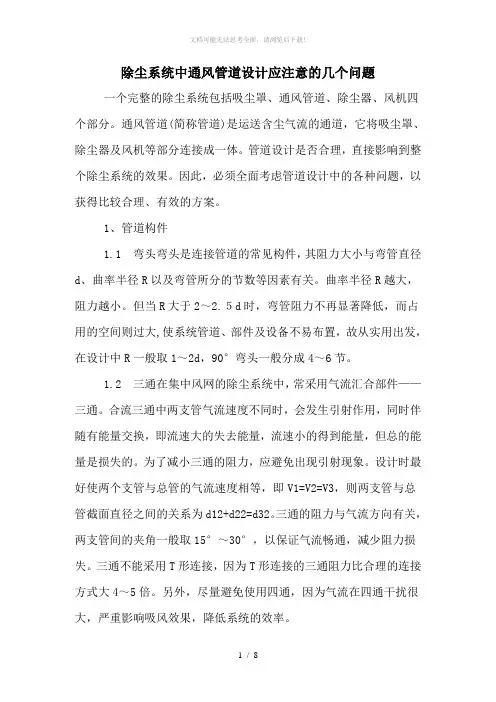

除尘系统中通风管道设计应注意的几个问题一个完整的除尘系统包括吸尘罩、通风管道、除尘器、风机四个部分。

通风管道(简称管道)是运送含尘气流的通道，它将吸尘罩、除尘器及风机等部分连接成一体。

管道设计是否合理，直接影响到整个除尘系统的效果。

因此，必须全面考虑管道设计中的各种问题，以获得比较合理、有效的方案。

1、管道构件1.1 弯头弯头是连接管道的常见构件，其阻力大小与弯管直径d、曲率半径R以及弯管所分的节数等因素有关。

曲率半径R越大，阻力越小。

但当R大于2～2.５d时，弯管阻力不再显著降低，而占用的空间则过大,使系统管道、部件及设备不易布置，故从实用出发，在设计中R一般取1～2d，90°弯头一般分成4～6节。

1.2 三通在集中风网的除尘系统中，常采用气流汇合部件——三通。

合流三通中两支管气流速度不同时，会发生引射作用，同时伴随有能量交换，即流速大的失去能量，流速小的得到能量，但总的能量是损失的。

为了减小三通的阻力，应避免出现引射现象。

设计时最好使两个支管与总管的气流速度相等，即V1=V2=V3，则两支管与总管截面直径之间的关系为d12+d22=d32。

三通的阻力与气流方向有关，两支管间的夹角一般取15°～30°，以保证气流畅通，减少阻力损失。

三通不能采用T形连接，因为T形连接的三通阻力比合理的连接方式大4～5倍。

另外，尽量避免使用四通，因为气流在四通干扰很大，严重影响吸风效果，降低系统的效率。

1.3 渐扩管气体在管道中流动时，如管道的截面骤然由小变大，则气流也骤然扩大，引起较大的冲击压力损失。

为减小阻力损失，通常采用平滑过渡的渐扩管。

渐扩管的阻力是由于截面扩大时，气流因惯性作用来不及扩大而形成涡流区所造成的。

渐扩角а越大，涡流区越大，能量损失也越大。

当a超过45°时，压力损失相当于冲击损失。

为了减小渐扩管阻力，必须尽量减小渐扩角a，但a越小，渐扩管的长度也越大。

通常，渐扩角a以30°为宜。

风管、管道及设备防腐施工工艺标准一、总则1 范围本标准适用于在建项目通风与空调工程中金属风管、部件，空调用制冷工程的冷冻水、冷却水、冷凝水、制冷剂等管道及设备和支吊架的防腐油漆施工施工管理和质量验收，如本标准的要求高于国家相关规范的规定，以本标准为准，否则以国家规范为准。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。

GB50300-2001建筑工程施工质量验收统一标准GB50243-2002通风与空调工程施工质量验收规范二、施工准备1 技术准备1. 1防腐施工的方法、层次和防腐用油漆的品种应符合设计要求。

1.2防腐油漆施工前操作人员应熟悉所用油漆的性能参数，包括油漆的表干时间、理论用量以及按说明书施工情况下的漆膜厚度等。

1.3熟悉厂家随产品所带使用说明书的内容，掌握所使用油漆的组份和配制比。

1.4项目已完成对施工单位的交底工作。

2物资准备2. 1 选用油漆的品种、颜色应符合设计要求，质量应符合国家相关标准要求。

2.2油漆及油漆辅料应具有出厂合格证书和质量鉴定文件，应使有效保质期内的合格产品，过期油漆不得使用。

2.3溶剂、稀释剂应与油漆配套，不配套的溶剂、稀释剂不能使用。

2.4腻子应具有很牢固的附着力，对上层有较好的结合力，要求色泽一致，操作工序简单，干燥快，封闭性能好。

3作业条件准备3.1油漆按照产品说明书要求配置完毕，熟化时间达到油漆使用要求。

3.2待防腐处理的构件表面应无灰尘、锈蚀、油渍等污物，并保持干燥。

待防腐油漆的焊缝应检査合格，焊渣、药皮、氧化物已清理干净。

3.3待防腐油漆的管材、型钢及板材应按使用要求已进行矫正调整处理。

3.4承压管道应压力试验合格，在特殊情况下，需提前作防腐油漆，应留出焊口，待管道压力试验合格后，再补作防腐油漆。

3.5施工现场环境温度、湿度符合作业要求。

照明、通风良好，冬雨季施工应有防冻、防雨措施。

3. 6设备、支吊架、法兰、风管等，半成品制作已完毕，并经质检合格。

内容：通风管道技术施工规程（风管制作）通风管道技术施工规程（风管制作）发布时间：2010-11-16 11:48:51 点击率：5023 风管制作3.1 一般规定3.1.1金属板材应符合下列规定：1 普通钢板的表面应平整光滑,厚度应均匀，不得有裂纹结疤等缺陷，其材质应符合现行国家标准《优质碳素结构钢冷轧薄钢板和钢带》GB13237或《优质碳素结构钢热轧薄钢板和钢带》GB710的规定。

2 镀锌钢板（带）宜选用机械咬合类，镀锌层为100号以上(双面三点试验平均值应不小于100g/m2)的材料，其材质应符合现行国家标准《连续热镀锌薄钢板和钢带》GB2518的规定。

3 不锈钢板应采用奥氏体不锈钢材料，其表面不得有明显的划痕、刮伤、斑痕和凹穴等缺陷，材质应符合现行国家标准《不锈钢冷轧钢板》GB3280的规定。

4 铝板应采用纯铝板或防锈铝合金板，其表面不得有明显的划痕、刮伤、斑痕和凹穴等缺陷，材质应符合现行国家标准《铝及铝合金轧制板材》GB/T3880的规定。

3.1.2金属型钢应分别符合现行国家标准《热轧等边角钢尺寸、外形、重量及允许偏差》GB9787、《热轧扁钢尺寸、外形、重量及允许偏差》GB704、《热轧槽钢尺寸、外形、重量及允许偏差》GB707、《热轧圆钢和方钢尺寸、外形、重量及允许偏差》GB702的规定。

3.1.3 非金属风管材料应符合下列规定：1非金属风管材料的燃烧性能应符合现行国家标准《建筑材料燃烧性能分级的规定。

方法》GB8624规定的不燃A级或难燃B12 复合材料的表层铝箔材质应符合现行国家标准《工业用纯铝箔》GB3198的规定，厚度应不小于0.06mm。

当铝箔层复合有增强材料时，其厚度应不小于0.012mm。

3 复合板材的复合层应粘结牢固，板材外表面单面分层、塌凹等缺陷不得大于6‰。

内部绝热材料不得裸露在外。

4铝箔热敏、压敏胶带和粘结剂的燃烧性能应符合难燃B级，并在使用期限1内。

粘结剂应与风管材质相匹配，且符合环保要求。

一、风管道施工1.风管道的施工工艺流程材料进场及验收在制作场地排料组对成单节检验不合格品作废运往安装现场根据现场情况组对成多节漏光检测安装就位2．风管道施工说明风管道的预制应有足够的场地来存放材料、半成品，并进行预制，约需100m×100ｍ=10000ｍ2，场地铺6个钢平台以供预制，每个平台约100ｍ２，由于本工程工作量较大，故需提前预制，否则预制和安装就会脱节，最后影响工期。

土建单位施工时，要与之积极配合，墙和楼板的预留孔洞应符合要求，不允许漏掉应有的预留孔。

2．1管道制作：材料进到制作场地，对材料进行验收，检查外观和材质单、合格证。

下料时一定要精心，在保证质量的同时，要考虑节约用料，经检查合格后，方可进行下道工序。

制作风管时，板材的拼接咬口采用单咬口，矩形风管或配件的四角组合可采用转角咬口、联合角咬口、按扣式咬口。

风管各管段间的连接应采用可拆卸的形式，管段长度宜为1.8－4ｍ。

风管和配件的制作，其外边长的允许偏差：当小于或等于300mm 时为-1～0mm，当大于300mm时为-2～0mm。

其内边长尺寸的允许偏差为+1～+3mm，平面度的允许偏差为2mm。

矩形法兰两对角线之差不应大于3mm。

风管和配件的板材连接应采用咬接或铆接。

风管与角钢法兰的连接，可采用翻边铆接，铆接应牢固。

风管的密封，应以板材连接的密封为主，可采用密封胶嵌缝和其它方法密封。

密封胶性能应符合使用环境的要求，密封面应设在风管的正压侧。

风管上的测孔应在风管安装前按施工图装设好，其接合处应严密牢固。

2．2风管道的安装：2．2．1风管安装的要求及规范：风管与配件可拆卸的接口及调节机构，不得装设在墙或楼板内。

风管及部件安装前，应清除内外杂物及污物，并保持清洁。

现场风管接口的配置，不得缩小其有效截面。

风管与部件支、吊架的预埋件、射钉或膨胀螺栓位置应正确、牢固可靠，埋入部分应去除油污，并不得涂漆。

在砖墙或混凝土上预埋支架时，洞口内外应一致，水泥砂浆捣固应密实，表面应平整，预埋应牢固。

厨房排油烟管道施工工艺标准1.适用范围本工艺标准规定了厨房排油烟安装施工要求，方法和质量控制标准。

本工艺标准适用于：酒店、餐饮中心等厨房区域的排油烟管道施工。

2.引用标准、规范(1)《通风与空调施工质量验收规范》(GB50243—2002)（2）《通风管道施工技术规程》（JGJ141-2004）3. 引用标准、规范(GB50243—2002术语)（1）风管：采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。

（2）风道：采用混凝土、砖等建筑材料砌筑而成，用于空气流通的通道。

（3）通风总管：通风机进出口与系统合流或分流处之间的通风管段。

（4）通风干管：连接若干支管的合流或分流的主干通风管段。

（5）通风支管：通风干管与送风口，回风口等连接的管段。

（6）风管配件：风管系统中的弯管、三通、四通、各类变径及异型管、导流叶片和法兰等。

（7）风管部件：通风系统中的各类风口、阀门等。

4.施工准备4.1技术准备(1) 认真审阅图纸资料，按照设计要求进行具体准备工作；(2) 明确提出施工的范围和质量标准，并据此定出合理可行的施工周期；(3) 操作人员须了解所使用机械的性能并能熟练操作。

4.2物资准备所使用板材、型钢材料（包括附材）、各类阀件等应具有出厂合格证书或质量鉴定文件。

制作风管及配件的板材厚度应符合设计要求。

板材表面不得有划伤、结疤，。

必须具有制造厂的产品证明书和合格证。

铭牌应清晰、完整，随机文件齐全，经开箱检查合格。

所有材料进场后要堆放整齐，并作好相应的标识。

4.3施工设施准备（1）施工设备：序号名称及规格1 氩弧焊机2 氩气3 剪板机4 折方机5 交流电焊机6 不锈钢焊丝7 酸洗钝化液8 手锤（2）检测工具：序号名称单位数量备注1 游标卡尺只 12 钢直尺只 23 钢卷尺只 54 法兰靠尺把 14.4作业条件准备（1）、熟悉图纸、规范等技术资料，编制并组织方案会审。

确定风管横向连接时采用翻边对接焊，翻边尺寸为15mm ，确定不锈钢薄板矩形风管的加固采取不锈钢角钢加固框加固和直角形加固相结合的方法。

通风风管施工安装标准一、材料要求1、各类板材、管材等应有质量证明文件(包含出厂合格证、质量合格证明及检测汇报等)和产品清单。

2、风管成品不同意有变形、扭曲、开裂、孔洞、法兰脱落、开焊、漏铆、漏打螺栓孔等缺陷。

3、安装的阀体消声器、罩体、风口等部件应检查调节装置是否灵敏，消声片、油漆层有无损伤。

4、安装使用的材料：吊杆、螺栓、螺母、垫圈、垫料、密封条、自攻螺钉、拉铆钉、各种帆布、无纺布、膨胀螺栓等应符合产品质量要求。

风管板材厚度规格要求：二、安装要求1、按风管的中心线找出吊杆敷设位置，单吊杆在风管的中心线上，双吊杆可以按托盘的螺孔间距或风管的中心线对称安装。

2、吊杆依据吊件形式，可以焊在吊件上，也可挂在吊件上，焊接后应涂防锈漆。

当风管较长需要安装一排支架时，可先把两端安好，然后以两端的支架为基准，用拉线法找出中间支架的标高进行安装。

3、立管管卡安装时，应先把最上面的一个管件固定好，再用线锤在中心处吊线，下面的管卡即可按线进行固定。

4、风管支吊架间距如无设计要求时，对不保温风管应符合下表的要求。

对于保温风管的支、吊架间距无设计要求时，按下表间距要求值乘以0.85。

螺旋风管的支、吊架间距可以适当增加。

在法兰上。

2、保温风管不能直接与支吊架接触，应垫上巩固的隔热材料，其厚度与保温风管厚度相同，预防产生“冷桥〞。

3、聚氯吞烯风管也与钢板风管一样采纳支、吊托架，但一般以吊架为主，支架间距按下表的要求制作安装，但需做好以下几点：2.支架的抱箍制作应与风管留有肯定间隙，便于风管伸缩。

风管排列安装法兰连接：为保证法兰接口严密性，法兰之间应有垫料。

在无特别要求的情况下，法兰垫料按下表选用。

①抱箍式连接：主要用于钢板圆风管和螺旋风管连接，先把每一管段的两端轧出鼓筋，并使其一端缩为小口。

安装时按气流方向把小口插入大口，外面用钢制抱箍将两端的鼓箍抱紧连接，最后用螺栓穿在耳环中间固定拧紧。

②插接式连接：主要用于矩形或圆形风管连接。
