螺纹的直径与公差配合“螺纹的牙型主要有三角形、梯形、矩形、锯齿形等，这里主要介绍牙型为三角形的普通螺纹，本文内容包含普通螺纹的基本牙型、尺寸以及公差配合三方面。
”一、螺纹的基本牙型普通螺纹是指米制螺纹且为非密封性的用于连接功能的螺纹，是紧固件行业最常见的一种牙型。
普通螺纹的基本牙型为三角形，牙型角为60°。
是我们常见的基本牙型。
二、螺纹的直径与螺距螺纹直径的几何参数主要有大径、中经、小径三种。
直径与螺距的定义◆大径-与外螺纹牙顶或内螺纹牙底相重合的假想圆柱体直径,螺纹的公称直径即大径。
◆小径-与外螺纹牙底或内螺纹牙顶相重合的假想圆柱体直径。
◆中径-是通过螺纹轴向截面内牙型上的沟槽和凸起宽度相等处的假象圆柱的直径。
◆螺距-指在螺纹上相邻两牙在中径线上对应两点间的轴向距离。
直径与螺距的关系普通螺纹的公称直径以螺纹的大径为公称直径（公制单位）。
在实际加工时，大径一般会比公称直径小。
常见的加工计算公式：大径=公称直径-（0.13~0.15）P，这个差值是在刀具切割材料时形成的。
根据上图中经和小径的计算方法如下：基本中径内螺纹中径：D2=D-2X3/8H=D-0.6495P外螺纹中径：d2=d-2X3/8H=d-0.6495P基本小径内螺纹小径：D1=D-2X5/8H=D-1.0825P外螺纹小径：d1=d-2X5/8H=d-1.0825P其中：H=0.866025404 P三、螺纹的公差配合这里涉及到几个名词：公差、偏差、极限尺寸。
公差含义尺寸公差是指在加工制造中零件尺寸允许的变动量，是最大极限尺寸减最小极限尺寸之差的绝对值，也可是上偏差减下偏差之差。
在基本尺寸相同的情况下，公差愈小，尺寸精度愈高。
偏差含义尺寸偏差是指某一尺寸减去基本尺寸的代数。
最大极限尺寸减去基本尺寸所得的代数值为上偏差，孔的上偏差用ES表示，轴的上偏差用es表示。
；最小极限尺寸减去基本尺寸所得的代数值为下偏差，孔的下偏差用字母EI，轴的下偏差用ei表示。
丝锥图标与符号说明:螺纹类型：螺孔型式M——米制粗牙普通螺纹T1通孔-—≤1、2dMF—-米制细牙普通螺纹T２通孔—-≤2dUNC——统一粗牙螺纹B1不通孔——≤1、２ｄUＮF—-统一细牙螺纹Ｂ2不通孔——≤1、8ｄG(BSＰ)-—非螺纹密封得管螺纹B3不通孔—-≤2、2dW（BＳW）--惠氏螺纹ＮPＴ——60°牙形角圆锥管螺纹ｄ为螺纹大径RP——用螺纹密封得圆柱管螺纹RC（BＳPT）—-用螺纹密封得圆柱管螺纹EＣ——安装钢丝螺套用内螺纹螺纹齿形角：丝锥类别：６0°55°Ｎ——加工普通结构钢、软得灰铸铁中等硬度得有色金属H——加工特别硬得、硬而韧得材料W—-加工特别软与韧得材料丝锥结构种类：丝锥切削锥长度：直槽丝锥X——（５～6 Ｐ）螺尖丝锥Ｙ—-(4～5Ｐ)螺旋槽丝锥Z——(2～３P)跳牙丝锥A型带冷却孔丝锥（用于不通孔）丝锥柄部采用得标准:B型带冷却孔丝锥(用于通孔）GB4267挤压丝锥DＩN10-1带油槽挤压丝锥钻攻复合丝锥丝锥螺纹公差带等级：丝锥采用得标准：H1——适合加工米制内螺纹４H 5H公差中国国家标准带级别得螺纹中国机械行业标准JB Ｈ２——适合加工米制内螺纹５G6Ｈ公差国际标准ISＯ带级别得螺纹德国标准带级别得螺纹Ｈ3—-适合加工米制内螺纹6G7H 7G丝锥材料：带级别得螺纹HＳＳ——普通高速钢１--适合加工统一螺纹内螺纹１B公差HSＳ－E——高性能高速钢级别得螺纹HSS—PM-—粉末冶金高速钢２—-适合加工统一螺纹内螺纹２B公差Hｍ——硬质合金级别得螺纹丝锥刃倾角、螺旋角：W2—-适合加工惠氏内螺纹中等级公差螺尖丝锥得刃倾角λ1-—12°λ2——18°级别得螺纹螺旋槽丝锥得螺旋角β1--２０°β２—-30°Ｗ3——适合加工惠氏内螺纹普通级公差β3——40°级别得螺纹。

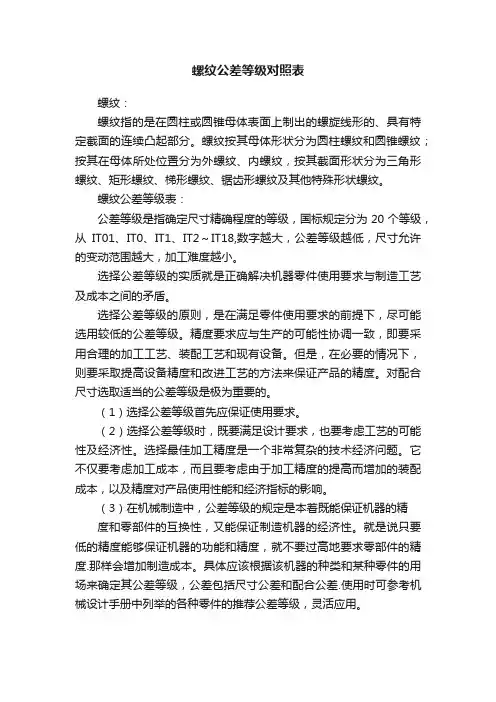

螺纹公差等级对照表螺纹：螺纹指的是在圆柱或圆锥母体表面上制出的螺旋线形的、具有特定截面的连续凸起部分。
螺纹按其母体形状分为圆柱螺纹和圆锥螺纹；按其在母体所处位置分为外螺纹、内螺纹，按其截面形状分为三角形螺纹、矩形螺纹、梯形螺纹、锯齿形螺纹及其他特殊形状螺纹。
螺纹公差等级表：公差等级是指确定尺寸精确程度的等级，国标规定分为20个等级，从IT01、IT0、IT1、IT2～IT18,数字越大，公差等级越低，尺寸允许的变动范围越大，加工难度越小。
选择公差等级的实质就是正确解决机器零件使用要求与制造工艺及成本之间的矛盾。
选择公差等级的原则，是在满足零件使用要求的前提下，尽可能选用较低的公差等级。
精度要求应与生产的可能性协调一致，即要采用合理的加工工艺、装配工艺和现有设备。
但是，在必要的情况下，则要采取提高设备精度和改进工艺的方法来保证产品的精度。
对配合尺寸选取适当的公差等级是极为重要的。
（1）选择公差等级首先应保证使用要求。
（2）选择公差等级时，既要满足设计要求，也要考虑工艺的可能性及经济性。
选择最佳加工精度是一个非常复杂的技术经济问题。
它不仅要考虑加工成本，而且要考虑由于加工精度的提高而增加的装配成本，以及精度对产品使用性能和经济指标的影响。
（3）在机械制造中，公差等级的规定是本着既能保证机器的精度和零部件的互换性，又能保证制造机器的经济性。
就是说只要低的精度能够保证机器的功能和精度，就不要过高地要求零部件的精度.那样会增加制造成本。
具体应该根据该机器的种类和某种零件的用场来确定其公差等级，公差包括尺寸公差和配合公差.使用时可参考机械设计手册中列举的各种零件的推荐公差等级，灵活应用。

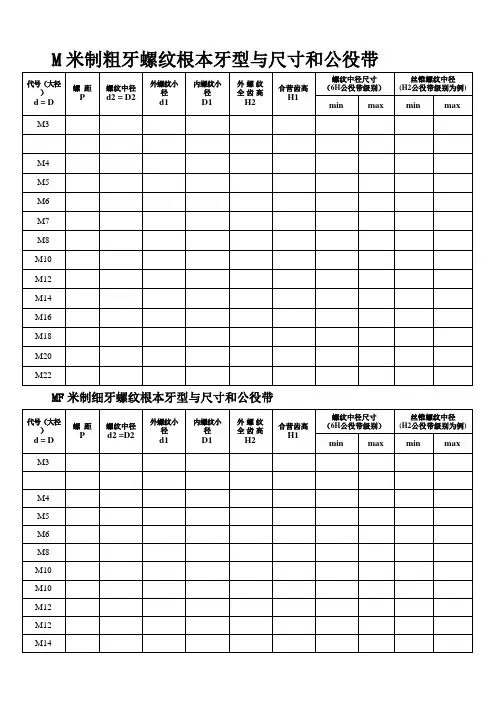

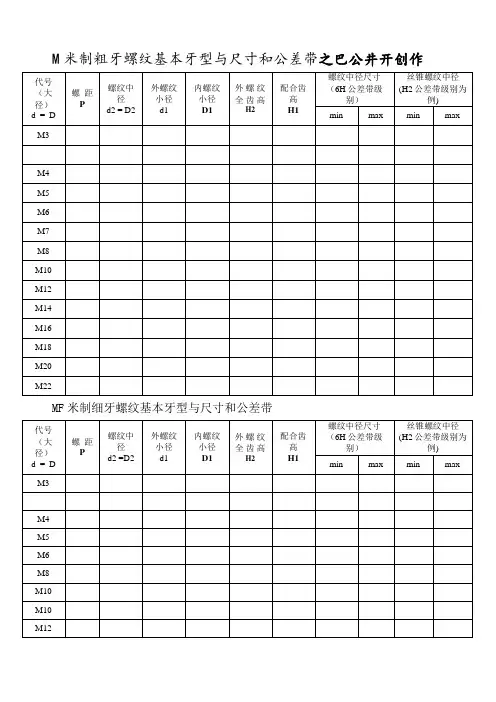

M米制粗牙螺纹基本牙型与尺寸和公差带之巴公井开创作MF米制细牙螺纹基本牙型与尺寸和公差带UNC统一粗牙螺纹基本牙型与尺寸和公差带UNF统一细牙螺纹基本牙型与尺寸和公差带G( BSP ) 非螺纹密封的管螺纹基本牙型与尺寸丝锥图标与符号说明:螺纹类型 :螺孔型式MF——米制细牙普通螺纹 T2通孔——≤2dW（BSW）——惠氏螺纹NPT——60°牙形角圆锥管螺纹 d 为螺纹大径RP——用螺纹密封的圆柱管螺纹RC（BSPT）——用螺纹密封的圆柱管螺纹EC——装置钢丝螺套用内螺纹螺纹齿形角: 丝锥类别:60°55° N——加工普通结构钢、软的灰铸铁中等硬度的有色金属H——加工特别硬的、硬而韧的资料W——加工特别软与韧的资料丝锥结构种类：丝锥切削锥长度：直槽丝锥 X——（5~6 P）螺尖丝锥 Y——（4~5 P）螺旋槽丝锥 Z ——（2~3 P）跳牙丝锥A型带冷却孔丝锥（用于欠亨孔）丝锥柄部采取的尺度：B型带冷却孔丝锥（用于通孔） GB4267挤压丝锥 DIN10-1带油槽挤压丝锥钻攻复合丝锥丝锥螺纹公差带等级：丝锥采取的尺度： H1——适合加工米制内螺纹4H 5H公差中国国家尺度带级此外螺纹中国机械行业尺度JB H2——适合加工米制内螺纹5G6H公差国际尺度ISO 带级此外螺纹德国尺度带级此外螺纹 H3——适合加工米制内螺纹6G 7H 7G丝锥资料：带级此外螺纹HSS——普通高速钢 1——适合加工统一螺纹内螺纹1B公差HSS-E——高性能高速钢级此外螺纹HSS-PM——粉末冶金高速钢 2——适合加工统一螺纹内螺纹2B公差Hm——硬质合金级此外螺纹丝锥刃倾角、螺旋角： W2——适合加工惠氏内螺纹中等级公差螺尖丝锥的刃倾角λ1——12°λ2——18° 级此外螺纹螺旋槽丝锥的螺旋角β1——20°β2——30°W3——适合加工惠氏内螺纹普通级公差β3——40°级此外螺纹。
螺纹的公差配合及选用一、螺纹的种类与几何参数螺纹种类:1)普通螺纹主要用于连接和紧固零件，是应用最为广泛的一种螺纹，分粗牙和细牙两种，对这类螺纹结合的主要要求有两个，一是可旋合性，二是连接的可靠性。
2)传动螺纹主要用于传递精确的位移、动力和运动，如机床中的丝杠和螺母，千斤顶的起重螺杆等。
对这类螺纹结合的主要要求是传动准确、可靠，螺牙接触良好及耐磨等。
3)密封螺纹用于密封的螺纹连接，对这类螺纹结合的主要要求是具有良好的旋合性及密封性。
本章主要讨论普通螺纹的公差及检测。
二、普通螺纹的基本牙型与几何参数普通螺纹的基本牙型是指在原始的等边三角形基础上，削去顶部和底部所形成的螺纹牙型。
该牙型具有螺纹的基本尺寸，如图所示。
普通螺纹基本牙型普通螺纹的主要几何参数如下：1)基本大径（d，D）大径是与外螺纹牙顶或内螺纹牙底相切的假想圆柱的直径。
国家标准规定，普通螺纹大径基本尺寸为螺纹的公称直径。
2)基本小径（d1 ，D1 ）小径是与外螺纹牙底或内螺纹牙顶相切的假想圆柱的直径。
为了应用方便，与牙顶相切的直径又被称为顶径，外螺纹大径和内螺纹小径即为顶径。
与牙底相切的直径又被称为底径，外螺纹小径和内螺纹大径即为底径。
3)基本中径（d2 ，D2 ）中径是一个假想圆柱的直径，该圆柱的母线通过螺纹牙型上沟槽和凸起宽度相等的地方。
4)单一中径（da ，Da ）单一中径是一个假想圆柱的直径，该圆柱的母线通过牙型上沟槽宽度等于基本螺距一半的地方。
单一中径代表螺距中径的实际尺寸。
当无螺距偏差时，单一中径与中径相等;有螺距偏差的螺纹，其单一中径与中径数值不相等，如图所示。
ΔP为螺距偏差。
螺纹的单一中径与中径5) 螺距（P）和导程（Ph ）螺距是相邻两牙在中径线对应两点间的轴向距离。
导程是指同一螺旋线上的相邻两线上对应两点间的轴向距离。
对单线螺纹，导程与螺距同值;对多线螺纹，导程等于螺距P与螺纹线数n的乘积，即导程Ph =nP。
6)牙型角（α）、牙型半角（α/2）和牙侧角牙型角是螺纹牙型上相邻两牙侧间的夹角。

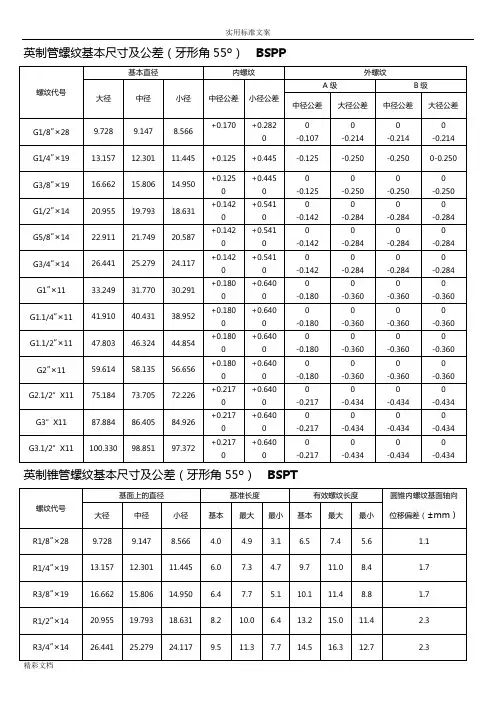

英制管螺纹基本尺寸及公差（牙形角55º）BSPP英制锥管螺纹基本尺寸及公差（牙形角55º）BSPT美制管螺纹基本尺寸及公差（牙形角60º）UN(F)布锥管螺纹基本尺寸及公差(牙形角60º) NPT公制螺纹基本尺寸及公差(牙形角60º) M55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)聊城市鑫茂祥管业有限公司专业经营钢管规格：5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径127mm-600mm，壁厚16mm-100mm，外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn 外径400—1600mm、壁厚20—60mm的大口径厚壁卷管，可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车；水利用无缝钢管，精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。
适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。
公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外，产品深得用户依赖。
公司常年销售成都钢铁集团、冶钢集团、包头钢厂、宝钢集团、鞍钢集团、天津大无缝、西宁特钢厂、无锡钢厂、衡阳钢厂等各大钢厂生产的各种无缝钢管及合金管。
主营材质：20#、35#、45#、20G、20A、40Mn2、45Mn2、27SiMn、40MnB、20MnVB、20Cr、30Cr、35Cr、40Cr、45Cr、50Cr、38CrSi、12CrMo 、20CrMo、35CrMo、42CrMo、12CrMoV、12Cr1MoV、38CrMoAL、50CrV、20CrMnSi、30CrMnSi、35CrMnSi、20CrMnTi、30CrMnTi、12CrNi2、12CrNi3、12Cr2Ni4、40CrNiMoA、45CrNiMoVA、20G、20MnG、25MnG、12CrMoG、15CrMoG、12Cr2MoG、12Cr1MoVG、12Cr2MoWVTiB、12Cr3MoVSiTiB等实行标准：GB/T8162-99构造管、GB/T8163-99流体管、GB/T3087-99中低压锅炉管、GB/T5310-95高压锅炉管、GB/T6479-2000化肥专用管、27SiMn液压支架管、高压合金管、GB/T9948-85石油裂化管GB9948-88、地质钻探用管YB235-70、汽车半轴套管YB/T5035-96。

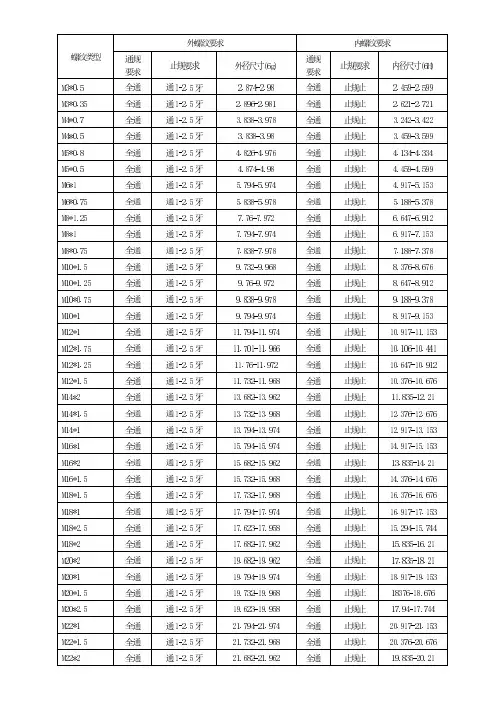

螺纹类型外螺纹要求内螺纹要求通规要求止规要求外径尺寸(6g)通规要求止规要求内径尺寸(6H)M3*0.5 全通通1-2.5牙 2.874-2.98 全通止规止 2.459-2.599 M3*0.35 全通通1-2.5牙 2.896-2.981 全通止规止 2.621-2.721 M4*0.7 全通通1-2.5牙 3.838-3.978 全通止规止 3.242-3.422 M4*0.5 全通通1-2.5牙 3.838-3.98 全通止规止 3.459-3.599 M5*0.8 全通通1-2.5牙 4.826-4.976 全通止规止 4.134-4.334 M5*0.5 全通通1-2.5牙 4.874-4.98 全通止规止 4.459-4.599 M6*1 全通通1-2.5牙 5.794-5.974 全通止规止 4.917-5.153 M6*0.75 全通通1-2.5牙 5.838-5.978 全通止规止 5.188-5.378 M8*1.25 全通通1-2.5牙7.76-7.972 全通止规止 6.647-6.912 M8*1 全通通1-2.5牙7.794-7.974 全通止规止 6.917-7.153 M8*0.75 全通通1-2.5牙7.838-7.978 全通止规止7.188-7.378 M10*1.5 全通通1-2.5牙9.732-9.968 全通止规止8.376-8.676 M10*1.25 全通通1-2.5牙9.76-9.972 全通止规止8.647-8.912 M10*0.75 全通通1-2.5牙9.838-9.978 全通止规止9.188-9.378 M10*1 全通通1-2.5牙9.794-9.974 全通止规止8.917-9.153 M12*1 全通通1-2.5牙11.794-11.974 全通止规止10.917-11.153 M12*1.75 全通通1-2.5牙11.701-11.966 全通止规止10.106-10.441 M12*1.25 全通通1-2.5牙11.76-11.972 全通止规止10.647-10.912 M12*1.5 全通通1-2.5牙11.732-11.968 全通止规止10.376-10.676 M14*2 全通通1-2.5牙13.682-13.962 全通止规止11.835-12.21 M14*1.5 全通通1-2.5牙13.732-13.968 全通止规止12.376-12.676 M14*1 全通通1-2.5牙13.794-13.974 全通止规止12.917-13.153 M16*1 全通通1-2.5牙15.794-15.974 全通止规止14.917-15.153 M16*2 全通通1-2.5牙15.682-15.962 全通止规止13.835-14.21 M16*1.5 全通通1-2.5牙15.732-15.968 全通止规止14.376-14.676 M18*1.5 全通通1-2.5牙17.732-17.968 全通止规止16.376-16.676 M18*1 全通通1-2.5牙17.794-17.974 全通止规止16.917-17.153 M18*2.5 全通通1-2.5牙17.623-17.958 全通止规止15.294-15.744 M18*2 全通通1-2.5牙17.682-17.962 全通止规止15.835-16.21 M20*2 全通通1-2.5牙19.682-19.962 全通止规止17.835-18.21 M20*1 全通通1-2.5牙19.794-19.974 全通止规止18.917-19.153 M20*1.5 全通通1-2.5牙19.732-19.968 全通止规止18376-18.676 M20*2.5 全通通1-2.5牙19.623-19.958 全通止规止17.94-17.744 M22*1 全通通1-2.5牙21.794-21.974 全通止规止20.917-21.153 M22*1.5 全通通1-2.5牙21.732-21.968 全通止规止20.376-20.676 M22*2 全通通1-2.5牙21.682-21.962 全通止规止19.835-20.21M24*2 全通通1-2.5牙23.682-23.962 全通止规止21.835-22.21 M24*1 全通通1-2.5牙23.794-23.974 全通止规止22.917-23.153 M24*1.5 全通通1-2.5牙23.732-23.968 全通止规止22.376-22.676 M25*1 全通通1-2.5牙24.794-24.974 全通止规止23.917-24.153 M25*1.5 全通通1-2.5牙24.732-24.968 全通止规止23.376-23.676 M27*1 全通通1-2.5牙26.794-26.974 全通止规止25.917-26.153 M27*1.5 全通通1-2.5牙26.732-26.968 全通止规止25.376-25.676 M27*2 全通通1-2.5牙26.682-26.962 全通止规止24.835-25.21 M28*1 全通通1-2.5牙27.794-27.974 全通止规止26.917-27.153 M28*1.5 全通通1-2.5牙27.732-27.968 全通止规止26.376-26.676 M30*1 全通通1-2.5牙29.794-29.974 全通止规止28.917-29.153 M30*1.5 全通通1-2.5牙29.732-29.968 全通止规止28.376-28.676 M30*2 全通通1-2.5牙29.682-29.962 全通止规止27.835-28.21 M33*1 全通通1-2.5牙32.794-32.974 全通止规止31.917-32.153 M33*1.5 全通通1-2.5牙32.732-32.968 全通止规止31.376-31.676 M33*2 全通通1-2.5牙32.682-32.962 全通止规止30.835-31.21 M36*1 全通通1-2.5牙35.794-35.974 全通止规止34.917-35.153 M36*1.5 全通通1-2.5牙35.732-35.968 全通止规止34.376-34.676 M36*2 全通通1-2.5牙35.682-35.962 全通止规止33.835-34.21 M38*1.5 全通通1-2.5牙37.732-37.968 全通止规止36.376-36.676 M40*1.5 全通通1-2.5牙39.732-39.968 全通止规止38.376-38.676 M42*1.5 全通通1-2.5牙41.732-41.968 全通止规止40.376-40.676 M42*2 全通通1-2.5牙41.682-41.962 全通止规止39.835-40.21 M42*3 全通通1-2.5牙41.577-41.952 全通止规止38.753-39.253 M45*1.5 全通通1-2.5牙44.732-44.968 全通止规止43.376-43.676 M45*2 全通通1-2.5牙44.682-44.962 全通止规止42.835-43.21 M45*3 全通通1-2.5牙44.577-44.952 全通止规止41.753-42.253 M48*1.5 全通通1-2.5牙47.732-47.968 全通止规止46.376-46.676 M48*1 全通通1-2.5牙47.794-47.974 全通止规止46.917-47.153 M48*2 全通通1-2.5牙47.682-47.962 全通止规止45.835-46.21 M48*3 全通通1-2.5牙47.6-47.952 全通止规止44.753-45.253 M52*1 全通通1-2.5牙51.794-51.974 全通止规止50.917-51.153 M52*2 全通通1-2.5牙51.682-51.962 全通止规止49.835-50.21 M52*1.5 全通通1-2.5牙51.732-51.968 全通止规止50.376-50.676 M52*3 全通通1-2.5牙51.6-51.952 全通止规止48.753-49.253 G3/4 全通通1-3牙26.157-26.441 全通止规止24.117-24.658 G1/2 全通通1-3牙20.75-20.90 全通通1-2牙18.631-19.172 1/2-14NPSM 全通通1-3牙20.65-20.904 全通通1-2牙18.974-19.279 1/2-14NPT 介于中--下台阶面之间/ 介于中-下台阶面之间/。
