焊条标准牌号对照表_secret

表12.4 常用焊条型号和牌号对照表第 1 页名词解释：E，表示焊条。

前两位数字表示熔敷金属的抗拉强度最小值，单位为㎏（应换算成相应的Mpa）。

第3位数字表示焊接位置：0和1表示可以全位置焊接（平、仰、立、横）。

2表示焊条适用于平焊和平角焊。

4表示向下立焊。

第3位和第4位数字组合时表示焊接电流种类及药皮类型。

在第四位数字后附加“R“表示耐吸潮焊条，附加“E，表示焊条。

前两位数字表示熔敷金属的抗拉强度最小值，单位为㎏（应换算成相应的Mpa）。

第3位数字表示焊接位置：0和1表示可以全位置焊接（平、仰、立、横）。

2表示焊条适用于平焊和平角焊。

4表示向下立焊。

第3位和第4位数字组合时表示焊接电流种类及药皮类型。

在第四位数字后附加“R“表示耐吸潮焊条，附加“M“表示耐吸潮和力学性能有特殊规定的焊条，附加“－1“表示冲击性能有特殊规定的焊条。

例1：E4315，表示低氢钠型焊条，适用于全位置焊接，电流种类为直流反接，熔敷金属抗拉强度≥420Mpa(43kgf/mm2)。

例2：E4316，表示低氢钾型焊条，适用于全位置焊接，电流种第 2 页类为交流或直流反接，熔敷金属抗拉强度≥420Mpa(43kgf/mm2)。

E4328 表示铁粉低氢型焊条，适用于平焊、平角焊，电流种类为交流或直流反接，熔敷金属抗拉强度≥420Mpa(43kgf/mm2)。

项目介绍D502阀门堆焊焊条符合 GB EDCr-A1-03说明: D502是钛钙型药皮的1Cr13型阀门堆焊焊条，可交直流两用，焊接工艺良好。

堆焊金属为1Cr13半铁素体高铬钢。

堆焊层具有空淬第 3 页特性，一般不须进行热处理，硬度均匀，亦可在750-800℃退火软化，当加热至900-1000℃空冷或油淬后，可重新硬化。

用途: 这是一种通用性的表面堆焊用焊条，用于堆焊工作温度在450℃以下的碳钢或合金钢的轴及阀门等。

熔敷金属化学成分(%) 化学成分 C S P Cr 其它元素总量保证值≤0.15 ≤0.030 ≤0.040 10.0~16.0 ≤2.50堆焊层硬度: （焊后空冷）HRC≥40参考电流 (AC、DC) 焊条直径(mm) φ2.5 φ3.2 φ4.0 φ5.0焊接电流(A) 50~80 80~120 120~160 160~200注意事项:1.焊前焊条须经150℃左右烘焙1h。

表12.4 常用焊条型号和牌号对照表1名词解释：E，表示焊条。

前两位数字表示熔敷金属的抗拉强度最小值，单位为㎏（应换算成相应的Mpa）。

第3位数字表示焊接位置：0和1表示可以全位置焊接（平、仰、立、横）。

2表示焊条适用于平焊和平角焊。

4表示向下立焊。

第3位和第4位数字组合时表示焊接电流种类及药皮类型。

在第四位数字后附加“R“表示耐吸潮焊条，附加“E，表示焊条。

前两位数字表示熔敷金属的抗拉强度最小值，单位为㎏（应换算成相应的Mpa）。

第3位数字表示焊接位置：0和1表示可以全位置焊接（平、仰、立、横）。

2表示焊条适用于平焊和平角焊。

4表示向下立焊。

第3位和第4位数字组合时表示焊接电流种类及药皮类型。

在第四位数字后附加“R“表示耐吸潮焊条，附加“M“表示耐吸潮和力学性能有特殊规定的焊条，附加“－1“表示冲击性能有特殊规定的焊条。

例1：E4315，表示低氢钠型焊条，适用于全位置焊接，电流种类为直流反接，熔敷金属抗拉强度≥420Mpa(43kgf/mm2)。

例2：E4316，表示低氢钾型焊条，适用于全位置焊接，电流种2类为交流或直流反接，熔敷金属抗拉强度≥420Mpa(43kgf/mm2)。

E4328 表示铁粉低氢型焊条，适用于平焊、平角焊，电流种类为交流或直流反接，熔敷金属抗拉强度≥420Mpa(43kgf/mm2)。

3项目介绍D502阀门堆焊焊条符合 GB EDCr-A1-03说明: D502是钛钙型药皮的1Cr13型阀门堆焊焊条，可交直流两用，焊接工艺良好。

堆焊金属为1Cr13半铁素体高铬钢。

堆焊层具有空淬特性，一般不须进行热处理，硬度均匀，亦可在750-800℃退火软化，当加热至900-1000℃空冷或油淬后，可重新硬化。

4用途: 这是一种通用性的表面堆焊用焊条，用于堆焊工作温度在450℃以下的碳钢或合金钢的轴及阀门等。

熔敷金属化学成分(%) 化学成分 C S P Cr 其它元素总量保证值≤0.15 ≤0.030 ≤0.040 10.0~16.0 ≤2.50堆焊层硬度: （焊后空冷）HRC≥40参考电流 (AC、DC) 焊条直径(mm) φ2.5 φ3.2 φ4.0 φ5.0焊接电流(A) 50~80 80~120 120~160 160~200注意事项:1.焊前焊条须经150℃左右烘焙1h。

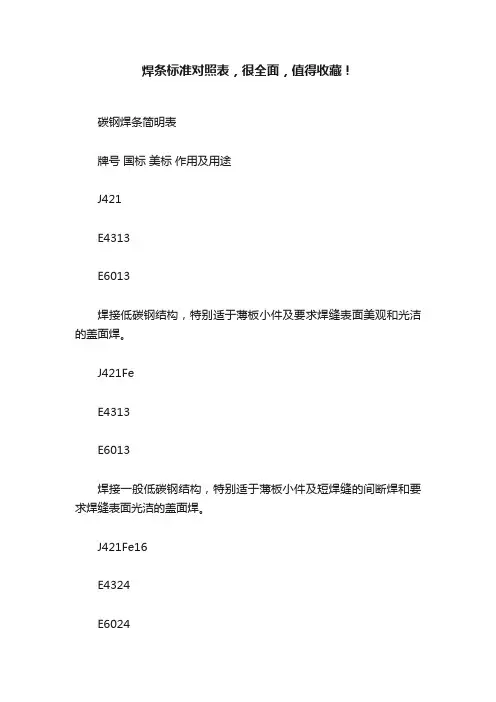

焊条标准对照表，很全面，值得收藏！碳钢焊条简明表牌号国标美标作用及用途J421E4313E6013焊接低碳钢结构，特别适于薄板小件及要求焊缝表面美观和光洁的盖面焊。

J421FeE4313E6013焊接一般低碳钢结构，特别适于薄板小件及短焊缝的间断焊和要求焊缝表面光洁的盖面焊。

J421Fe16E4324E6024焊接一般低碳钢结构和用于要求表面光洁的盖面焊。

J421XE4313E6013适用于焊接一般船用碳钢及镀锌钢板，尤其适用于薄板立向下焊及间断焊。

J422E4303用于焊接较重要的低碳钢结构和强度等级低的低合金钢结构，如Q235、09MnV、09Mn2等。

J422GME4303适用于海上平台、船舶、车辆、工程机械等结构表面装饰焊缝的焊接。

J422FeE4303用于焊接较重要的低碳钢结构和强度等级低的低合金钢结构，如Q235、09MnV、09Mn2等。

J422Fe16E4323用于较重要的低碳钢结构的焊接。

J423E4301用于焊接较重要的低碳钢结构，如车辆、建筑结构、重型机械结构等的焊接。

J424E4320E6020可焊接较重要的碳钢结构，如重型机械、建筑机械等。

J425E4311适于薄板结构的对接、角接及搭接焊。

如电站烟道、风道、变压器的油箱、船体和车辆外板的低碳钢结构。

J426E4316E6016用于焊接重要的低碳钢和低合金钢的结构，如造船、桥梁、压力容器等。

J427E4315用于焊接重要受压载荷或低碳钢厚板结构和低合金钢的结构，如机械、造船、桥梁、压力容器等。

J501FeE7014E7014用于碳钢和低合金结构的焊接，如16Mn等船舶、车辆及机械结构的焊接。

J501Fe15E5024E7024用于碳钢和低合金结构的焊接，如16Mn等船舶、机车车辆及锅炉等结构的焊接。

J501Fe18E5024适用于低碳钢以及普通船用Q235A、B、D级钢的焊接，如船舶舾装件、一般结构预制件等。

J502E5003主要用于490MPa抗拉强度等级的低合金钢结构的焊接，如建筑用螺纹钢及其它16Mn等结构钢的焊接。

焊条牌号型号对照表焊条是一种焊接材料，通过电弧的温度将焊条的金属部分熔化并与工件融合。

不同的焊条牌号和型号代表了不同的焊接要求和性能特点。

焊条牌号和型号对照表是帮助焊工选择适合特定焊接任务的焊条的重要工具。

下面将介绍一些常见的焊条牌号和型号，并提供焊条牌号、型号对照表。

焊条牌号和型号根据其外观、化学成分、焊接材料以及用途等方面的特征进行分类。

以下是一些常见的焊条牌号和型号。

1.碱性焊条：碱性焊条常用的牌号包括：Z308、Z308G、Z308A、Z308B、Z308C、Z308R等。

这种焊条适用于焊接低合金钢、高强度钢和耐高温钢等。

2.钙钛型焊条：钙钛型焊条常用的牌号包括：E4316、E4315、E4313、E4311等。

这种焊条适用于焊接低碳钢和低合金钢等。

3.氢钢焊条：氢钢焊条常用的牌号包括：ZH308、ZH308G、ZH308A、ZH308B、ZH308C等。

这种焊条适用于焊接高强度钢、低温钢、耐热钢和耐腐蚀钢等。

4.不锈钢焊条：不锈钢焊条常用的牌号包括：E308L-16、E309L-16、E316L-16等。

这种焊条适用于焊接不锈钢和耐热钢等。

5.铝焊条：铝焊条常用的牌号包括：E4043、E4047、E5356、E1100等。

这种焊条适用于焊接铝合金和铝镁合金等。

以上只是一些常见的焊条牌号和型号，实际上还有很多其他类型的焊条。

为了帮助焊工选择适合的焊条，下面提供一个焊条牌号、型号对照表作为参考：焊条牌号和型号对照表：牌号，型号--------------，-----------------------------Z308，E6013Z308G，E6013Z308A，E6013Z308B，E6013Z308C，E6013Z308R，E6013E4316，E6016E4315，E6016E4313，E6013E4311，E6011ZH308，E7018ZH308G，E7018ZH308A，E7018ZH308B，E7018ZH308C，E7018E308L-16，E308L-16E309L-16，E309L-16E316L-16，E316L-16E4043，ER4043E4047，ER4047E5356，ER5356E1100，ER1100这是一个简单的焊条牌号、型号对照表，提供了一些常见焊条的对应关系。

焊条牌号标准型号GB/T5117AWS.A5.1主要用途及特点熔敷金属化学成分(%)及力学性能J422CuCrNi E4303 耐候钢专用焊条，用于09CrP、09CuPRe09CuCrNi等耐候钢焊接，具有良好的耐大气腐蚀性能C≤0.12Mn 0.40Si 0.20S≤0.035P≤0.040Cr≤0.60Cu 0.40Ni≤0.5σb≥420MPaσs≥330MPaδ5≥22%AKV≥27J(0℃)J423 E4301 可焊接较重要的低碳钢结构C≤0.12Mn 0.40Si 0.16S≤0.035P≤0.040σb≥420MPaσs≥330MPaδ5≥22%AKV≥47J(0℃)J425 E4311 用于低碳钢薄板结构的立向下焊专用焊条C≤0.20Mn 0.40Si 0.25S≤0.03P≤0.040σb≥420MPaσs≥330MPaδ5≥22%AKV≥27J(-30℃)J426 E4316 用于重要的低碳钢和低合金钢的结构焊接，如09Mn2等。

可交直流两用C≤0.12Mn 1.25Si≤0.90S≤0.035P≤0.040σb≥420MPaσs≥330MPaδ5≥22%AKV≥47J(-30℃)J427 E4315 用于重要的低碳钢和低合金钢的结构焊接，如09Mn2等，仅限用直流施焊C≤0.12Mn≤1.25Si≤0.90S≤0.035P≤0.040σb≥420MPaσs≥330MPaδ5≥22%AKV≥47J(-30℃)J502 E5003 钛钙型药皮的碳钢焊条，可交直流两用，主要用于16Mn等低合金钢结构的焊接C≤0.12Mn 0.70Si 0.25S≤0.035P≤0.040σb≥490MPaσs≥410MPaδ5≥20%AKV≥27J(0℃)J50216 E5023 焊接16Mn等相应强度的低合金钢结构C≤0.12Mn 0.80Si 0.25S≤0.035P≤0.040σb≥490MPaσs≥410MPaδ5≥22%AKV≥27J(0℃)J505 E5011 用于碳钢和低合金钢结构的立向下焊接C≤0.12Mn 0.50Si 0.18S≤0.035P≤0.040σb≥490MPaσs≥410MPaδ5≥22%AKV≥27J(-30℃)J506 E5016 用于中碳和低合金重要结构的焊接，可交直流两用C≤0.12Mn 1.2Si 0.40S≤0.035P≤0.040σb≥490MPaσs≥410MPaδ5≥22%AKV≥47J(-30℃)J506Fe E5018 熔敷效率≥130%，用于中碳和低合金重要结构的焊接C≤0.12Mn 1.3Si 0.40S≤0.035P≤0.040σb≥490MPaσs≥410MPaδ5≥22%AKV≥47J(-30℃)。

焊条(焊丝)牌号、型号对照表碳钢焊条低合金钢焊条不锈钢焊条堆焊焊条铸铁焊条镍及镍合金焊条铜及铜合金焊条气体保护焊、埋弧焊、气焊焊丝碳钢及低合金钢用焊剂不锈钢、有色金属及堆焊用焊剂* 前面带CH为大西洋焊材公司的牌号。

焊条标准牌号对照表焊条新旧牌号对照及适用范围国家标准GB983-77 国家标准GB983-85 国家标准GB983-95 烘干适用于焊接钢材A002 E00-19-10-16 E308L-16 150℃×1h 0Cr19Ni10、0Cr19Ni11Ti；A022 E00-18-12Mo-16 E316L-16 00Cr17Ni14Mo2；A032 E00-19-13Mo2-Cu2-16 E317Mo-CuL-16 0Cr18Ni12Mo2Cu2；A042 E00-23-13Mo2-16 E309MoL-16 00Cr23Ni13Mo2；A062 E00-23-13-16 E309L-16 00Cr23Ni13；A101 E0-19-10-16 E308-16 1Cr19Ni9、Cr19Ni10、0Cr19Ni11；A102 E0-19-10-16 E308-16 0Cr19Ni9、0Cr19Ni11Ti；A107 E0-19-10-15 E308-15 250℃×1h 0Cr19Ni9；A132 E0-19-10Nb-16 E347-16 150℃×1h Cr19Ni11Ti；A137 E0-19-10Nb-15 E347-15 250℃×1h 0Cr19Ni11Ti；A201 E0-18-12Mo2-16 E316-16 250℃×1h(禁反复烘) 0Cr18Ni12Mo2；A202 E0-18-12Mo2-16 E316-16 150℃×1h 0Cr18Ni12Mo2；A207 E0-18-12Mo2-15 E316-15 250℃×1h 0Cr18Ni12Mo2、Cr13、Cr17；A242 E0-19-13Mo3-16 E317-16 150℃×1h Cr19Ni13Mo3；A302 E1-23-13-16 E309-16 Cr23Ni13；A307 E1-23-13-15 E309-15 250℃×1h Cr23Ni13；A312 E1-23-13Mo2-16 E309Mo-16 150℃×1h Cr23Ni13Mo2；A402 E2-26-21-16 E310-16 Cr25Ni20；A407 E2-26-21-15 E310-15 250℃×1h Cr25Ni20；A412 E1-21-21Mo2-16 E310Mo-16 150℃×1h Cr26Ni21Mo2；A422 Cr25Ni20Si2；说明：15、25—碱性，直流反接；16、17、26—钛钙型，交流或直流反接。

焊条型号用途对照表焊条是一种常见的焊接材料，具有广泛的用途。

根据不同的焊接需求，有各种不同型号的焊条可供选择。

下面是一份焊条型号与用途对照表，可以提供一些参考。

1.E6010：此型号焊条属于碱性焊条，具有良好的焊接性能和抗飞溅能力。

适用于焊接石油、天然气管道、压力容器等高要求的工程结构。

2.E6011：此型号焊条也属于碱性焊条，具有良好的焊接性能和高强度。

适用于焊接结构钢、汽车制造、建筑工程等领域。

3.E6013：此型号焊条是一种全能焊条，具有良好的焊接性能和操作性能。

适用于焊接车辆、船舶、容器等低碳钢结构。

4.E7016：此型号焊条是一种低氢焊条，具有良好的焊接性能和抗裂性能。

适用于焊接高强度结构钢、船体、桥梁等。

5.E7018：此型号焊条也是一种低氢焊条，具有良好的焊接性能和抗脆性能。

适用于焊接钢结构、压力容器、海洋平台等。

6.E7024：此型号焊条是一种镍铁焊条，具有良好的焊接性能和抗腐蚀性能。

适用于焊接铸铁、镍合金等。

7.E308L：此型号焊条是一种不锈钢焊条，具有良好的焊接性能和抗腐蚀性能。

适用于焊接不锈钢结构、食品设备等。

8.E309L：此型号焊条是一种低碳铬镍焊条，具有良好的焊接性能和高温抗氧化性能。

适用于焊接不锈钢和高温设备。

9.E6016：此型号焊条是一种特种焊条，具有良好的焊接性能和脆性能。

适用于焊接冷轧钢、低合金钢等。

10.E6019：此型号焊条是一种高效焊条，具有快速焊接速度和高强度。

适用于焊接高碳钢、高强度结构等。

上述提到的焊条型号和用途只是一部分，真正适用于不同工程的万千焊条类型数量更多。

因此，在选择焊条时，需要根据具体的焊接要求、材料和环境条件来选择最适合的焊条类型。

有时候，还需要结合焊接工艺和经验来做出最佳选择。

焊条型号用途对照表焊条是一种常用的焊接材料，广泛应用于各种钢结构和金属制品的生产加工中。

不同类型的焊条有不同的用途，因此在选择和使用焊条时，必须了解其型号及用途。

下面是焊条型号用途对照表：一、碳钢焊条型号及用途：1. E6010：主要用于直流电焊接各类碳钢构件，尤其适用于薄板焊接。

2. E6011：适用于AC和DC电焊的焊接钢板、角钢、管道等。

3. E6012：适用于焊接薄板、轻型钢结构以及轻负荷机械设备。

4. E6013：广泛用于焊接碳钢材料，适用于电焊机和车间普通焊接。

5. E7018：适用于重型板、钢结构和压力容器等高强度焊接。

二、低合金钢焊条型号及用途：1. E6016：适用于双极性或直流极性的焊接，主要用于低合金结构钢焊接。

2. E7016：适用于双极性或直流极性的焊接，主要用于低合金结构钢焊接。

3. E7018：适用于超低温钢、中低温压力容器、钾钙强化板及高强度钢结构的焊接。

4. E8018：适用于高强度低合金钢的焊接，如桥梁、钢管等。

5. E9018：适用于高强度结构钢及球墨铸铁的焊接。

三、不锈钢焊条型号及用途：1. E308：适用于焊接不锈钢及其复合材料，如耐热钢的焊接。

2. E309：适用于焊接低合金钢、铸铁及不锈钢复合结构的焊接。

3. E316：适用于焊接耐热、耐腐蚀不锈钢及其复合材料的焊接。

4. E385：适用于焊接奥氏体耐热钢及其复合材料的焊接。

5. E2209：适用于焊接烟囱、波纹管等薄壁不锈钢的焊接。

不同型号的焊条具有不同的组织结构和性能特点，因此在选择和使用焊条时，必须根据具体的焊接对象和要求选择合适的焊条型号，以保证焊接质量和稳定性。

同时，为保证焊接安全，操作过程中需注意防护措施，避免产生有害的烟尘和气体。
