离心泵特性曲线实验报告(学习类别)

离心泵特性曲线的测定实验报告离心泵特性曲线的测定实验报告引言：离心泵是一种常见的流体机械设备，广泛应用于工业生产、农业灌溉和城市供水等领域。

了解离心泵的特性曲线对于正确选择和使用离心泵至关重要。

本实验旨在通过测定离心泵的特性曲线，分析其性能参数，为离心泵的应用提供参考。

一、实验目的1. 了解离心泵的基本原理和工作特性；2. 掌握离心泵特性曲线的测定方法；3. 分析离心泵的性能参数，如扬程、流量和效率等。

二、实验原理离心泵是利用离心力将液体从低压区域输送到高压区域的装置。

其工作原理是通过转子的旋转产生离心力，使液体在离心力的作用下产生压力，从而实现液体的输送。

离心泵的特性曲线是描述离心泵在不同工况下流量、扬程和效率之间关系的曲线。

三、实验仪器和材料1. 离心泵实验装置；2. 流量计；3. 压力计；4. 温度计。

四、实验步骤1. 连接实验装置：将离心泵与流量计、压力计和温度计等仪器连接好，确保密封良好；2. 开始实验：首先调整离心泵的转速，使其达到设定值。

然后逐渐调整流量计的开度，记录不同流量下的压力和温度数据；3. 测定数据：根据实验装置的读数，得到不同流量下的扬程、压力和温度数据；4. 绘制特性曲线：根据测得的数据，绘制离心泵的特性曲线，包括流量-扬程曲线和效率-流量曲线；5. 分析结果：根据特性曲线，计算出离心泵的最大流量、最大扬程和最佳效率点。

五、实验结果和分析根据实验数据绘制的特性曲线显示了离心泵在不同工况下的性能表现。

根据流量-扬程曲线，我们可以得到离心泵的最大流量和最大扬程。

最大流量是指离心泵能够输送的最大液体流量，而最大扬程是指离心泵能够提供的最大扬程高度。

根据效率-流量曲线，我们可以得到离心泵的最佳效率点。

最佳效率点是指离心泵在该点下的效率最高，能够以最小的能量损失输送液体。

通过分析特性曲线，可以选择合适的工况来提高离心泵的效率和使用寿命。

六、结论通过实验测定离心泵的特性曲线，我们可以得到离心泵在不同工况下的性能参数。

离心泵特性曲线实验报告一、目的：掌握离心泵特性曲线（H —Q 曲线，N —Q 曲线，η—Q 曲线）的测定方法。

二、设备简图：三、原理：1．流量测定：流量采用体积法，用电子流量计进行测量。

2．扬程：扬程采用离心泵出口压力表及进口真空表进行测量。

gP g P Z H VM ρρ++∆= 式中：H ——离心泵扬程m ；Z ∆——离心泵出口压力表中心到进口真空表测点之间的高差m ； V M P P +——离心泵出口压力表与真空压力表读值（MPa ）。

3．功率：功率采用马达天平法进行测量。

将电机转子固定于轴承上，使电机定子可自由转动，当定子线圈通入电流时，定子与转子之间便产生一个感应力矩M ，该力矩使定子和转子按不同方向各自旋转。

若在定子上安装一套测力矩装置，使之对定子作用一反向力矩M ，当定子不动时，二力矩相等。

因此，只要测读测力表读数及力臂的长度，便可求出感应力矩M ，该力矩与转子旋转角度的乘积即为电机的输出功率。

转子旋转的角速度ω可通过测速表测量求得。

ωM N = FL M = 602nπω= 式中： N ——电机的输出功率w ；M ——电机与转子之间的感应力矩Nm ； ω——转子的旋转角速度l/S ； F ——力传感器读数； L ——力臂的长度m ； n ——电机的转速。

4．效率：效率等于离心泵的有效功率与电机的输出功率或轴功率之比，即： %100⨯=NgQHρη式中： η——离心泵的效率； ρ——水的密度 1000kg/m 3。

四、实验步骤及注意事项：1、实验前检查试验台的准备状况，确保水泵及电机连接螺栓紧固。

用手转动水泵联轴器，确认转动正常。

2、关闭水泵压水管阀门，打开入水管阀门及计量水箱的放水阀门。

3、启动水泵，将压水管阀门开到最大，为便于测量扬程，调节吸水管阀门至真空表读值为0.03MPa ，在以后的实验过程中，吸水管阀门开度固定不动。

4、逐次关小阀门，同时实测P M 、P V 、Q 、F 、n 各值并记录。

离心泵特性测定实验报告一、实验目的1、了解离心泵的结构、工作原理和性能特点。

2、掌握离心泵特性曲线的测定方法。

3、熟悉离心泵在不同工况下的运行特性，为实际应用提供参考。

二、实验原理离心泵主要依靠叶轮的高速旋转产生离心力，将液体甩出叶轮并进入压出室，从而实现液体的输送。

其性能通常用流量 Q、扬程 H、功率 N 和效率η 等参数来描述。

1、流量 Q 的测定通过安装在管路上的流量计来测量离心泵的流量。

2、扬程 H 的测定在离心泵进出口处分别安装压力表，根据压力差计算扬程：＼H ＝（P_2 P_1) ／（ρg) ＋（v_2^2 v_1^2) ／（2g)＼其中，P1、P2 分别为离心泵进出口处的压力，ρ 为液体密度，g 为重力加速度，v1、v2 分别为离心泵进出口处的流速。

3、功率 N 的测定由电机输入功率乘以电机效率和传动效率得到离心泵的轴功率：＼N ＝ N_e ＼times η_m ＼times η_v\其中，Ne 为电机输入功率，ηm 为电机效率，ηv 为传动效率。

4、效率η 的计算＼η ＝（ρgQH) ／ N\三、实验装置1、离心泵实验中采用的是型号为_____的离心泵。

2、管路系统包括吸水管路和压出管路，管路上安装有阀门、流量计、压力表等测量仪表。

3、电机用于驱动离心泵运转。

4、测量仪表流量计采用_____型流量计，精度为_____；压力表采用_____型压力表，量程为_____。

四、实验步骤1、实验前准备（1）检查实验装置的连接是否牢固，各仪表是否正常工作。

（2）向离心泵内灌满液体，排除泵内的气体。

2、启动离心泵（1）接通电源，启动电机，缓慢打开出口阀门，调节流量至一定值。

（2）待离心泵运行稳定后，记录此时的流量、进出口压力、电机功率等数据。

3、改变工况（1）逐步调节出口阀门，改变流量，在不同流量下重复上述测量。

（2）记录多组数据，流量的调节范围应涵盖离心泵的正常工作范围。

4、实验结束（1）关闭出口阀门，切断电源，停止离心泵运行。

离心泵特性曲线测定实验报告离心泵特性曲线测定一、实验目的：1、了解离心泵的构造与特性，掌握离心泵的操作方法；2、测定并绘制离心泵在恒定转速下的特性曲线。

3、学习工业上流量、功率、转速、压力和温度等参数的测量方法，使学生了解涡轮流量计、电动调节阀以及相关仪表的原理和操作。

二、实验原理：离心泵的主要性能参数有流量Q、压头H、效率和轴功率N，在一定转速下，离心泵的送液能力（流量）可以通过调节出口阀门使之从零至最大值间变化。

而且，当期流量变化时，泵的压头、功率、及效率也随之变化。

因此要正确选择和使用离心泵，就必须掌握流量变化时，其压头、功率、和效率的变化规律、即查明离心泵的特性曲线。

用实验方法测出某离心泵在一定转速下的Q、H、n、N，并做出H-Q、n-Q、N-Q曲线，称为该离心泵的特性曲线。

扬程（压头）H（m）分别取离心泵进口真空表和出口压力表处为1、2截面，列柏努利方程得：2u2?u12p2?p1He?h0hf2g?g因两截面间的管长很短，通常可忽略阻力损失项Hf，流速的平方差也很小故可忽略，则： H?p2?p1?H0 ?g式中ρ：流体密度，kg/m3 ；p1、p2：分别为泵进、出口的压强，Pa；u1、u2：分别为泵进、出口的流速，m/s；z1、z2：分别为真空表、压力表的安装高度，m。

由上式可知，由真空表和压力表上的读数及两表的安装高度差，就可算出泵的扬程。

泵的有效功率Ne与泵效率η的计算式为：Ne＝Qheηg；η＝Ne/N测定时，流量Q可用涡轮流量计或孔板流量计来计量。

轴功率N 可用马达－天平式测功器或功率来表测量。

离心泵的性能与其转速有关。

其特性曲线是某一恒定的给定转速（一般nl＝2900PRM）下的性能曲线。

因此，如果实验中的转速n与给定转速nl有差异，应将实验结果换算成给定转速下的数值，并以此数值绘制离心泵的特性曲线。

换算公式如下：1当?nn?20%时，Q1?QQH?gnnn1He1?He(1)2N1?N(1)3?1?1e1n n n2 N1三、装置与流程：水由水箱1阀2、离心泵4涡轮流量计9回水箱1四、操作步骤及注意事项：（一）实验步骤1.实验准备（1）实验用水准备：清洗水箱，并加装实验用水；（2）离心泵排气：通过灌泵漏斗给离心泵灌水，排除泵内气体2. 实验开始（1）仪表自检情况，打开泵进口阀，关闭出口阀，试开离心泵，检查电机运转时声音是否正常，离心泵运转的方向是否正确。

离心泵特性曲线实验报告一、实验目的。

离心泵是一种常用的流体输送设备，其性能参数对于流体输送系统的设计和运行具有重要的影响。

本次实验旨在通过对离心泵的特性曲线进行测定，了解离心泵的性能特点及其在不同工况下的工作状态，为离心泵的选型和运行提供依据。

二、实验原理。

离心泵是利用离心力将流体加速并输送至出口的一种动能泵，其主要由叶轮、泵壳、轴承和密封等部件组成。

在离心泵运行时，叶轮受到驱动装置的转动，使流体产生离心力，从而加速流体并将其输送至出口。

离心泵的性能曲线通常包括流量、扬程、效率等参数，通过对这些参数的测定，可以全面了解离心泵在不同工况下的工作状态。

三、实验仪器与设备。

本次实验所使用的仪器设备包括离心泵、流量计、压力表、转速表等。

四、实验步骤。

1. 将离心泵与流量计、压力表、转速表等设备连接好，并按照实验要求进行调试和校准。

2. 开始进行实验测量，依次改变离心泵的转速，记录相应的流量、扬程和效率等参数。

3. 根据实验数据绘制出离心泵的特性曲线，并进行分析和讨论。

五、实验结果与分析。

通过实验测量和数据处理，得到了离心泵在不同转速下的特性曲线。

从曲线图中可以清晰地看出，随着转速的增加，离心泵的流量、扬程和效率等参数呈现出不同的变化规律。

具体分析如下：1. 流量与转速的关系，随着转速的增加，离心泵的流量呈现出逐渐增大的趋势。

当转速达到一定数值后，流量增长速度逐渐减缓。

2. 扬程与转速的关系，随着转速的增加，离心泵的扬程也呈现出逐渐增大的趋势。

但与流量不同的是，扬程的增长速度并不会随着转速的增加而减缓。

3. 效率与转速的关系，随着转速的增加，离心泵的效率呈现出先增大后减小的趋势。

在一定转速范围内，效率会达到最大值，超过这一范围后效率会逐渐下降。

六、实验结论。

通过本次实验，我们了解了离心泵特性曲线的测定方法，以及离心泵在不同工况下的性能特点。

实验结果表明，离心泵的流量、扬程和效率等参数与转速之间存在一定的关系，通过合理选择转速可以实现最佳的工作状态。

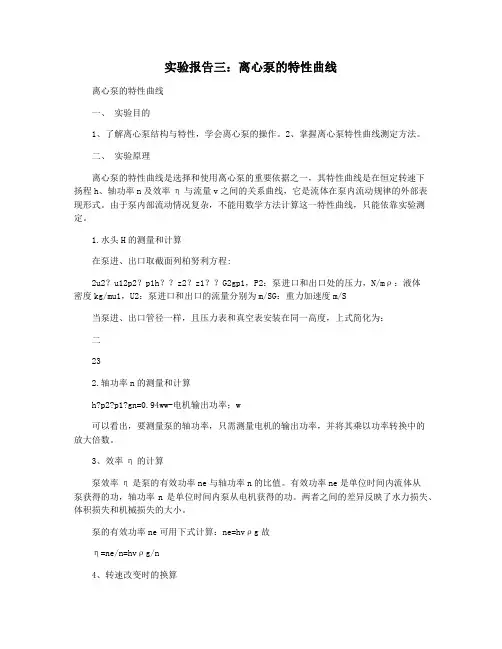

实验报告三：离心泵的特性曲线离心泵的特性曲线一、实验目的1、了解离心泵结构与特性，学会离心泵的操作。

2、掌握离心泵特性曲线测定方法。

二、实验原理离心泵的特性曲线是选择和使用离心泵的重要依据之一，其特性曲线是在恒定转速下扬程h、轴功率n及效率η与流量v之间的关系曲线，它是流体在泵内流动规律的外部表现形式。

由于泵内部流动情况复杂，不能用数学方法计算这一特性曲线，只能依靠实验测定。

1.水头H的测量和计算在泵进、出口取截面列柏努利方程:2u2？u12p2？p1h？？z2？z1？？G2gp1，P2：泵进口和出口处的压力，N/mρ：液体密度kg/mu1，U2：泵进口和出口的流量分别为m/SG：重力加速度m/S当泵进、出口管径一样，且压力表和真空表安装在同一高度，上式简化为：二232.轴功率n的测量和计算h?p2?p1?gn=0.94ww-电机输出功率；w可以看出，要测量泵的轴功率，只需测量电机的输出功率，并将其乘以功率转换中的放大倍数。

3、效率η的计算泵效率η是泵的有效功率ne与轴功率n的比值。

有效功率ne是单位时间内流体从泵获得的功，轴功率n是单位时间内泵从电机获得的功。

两者之间的差异反映了水力损失、体积损失和机械损失的大小。

泵的有效功率ne可用下式计算：ne=hvρg故η=ne/n=hvρg/n4、转速改变时的换算泵的特性曲线是规定速度下的数据，也就是说，特性曲线上所有试验点的速度相同。

然而，事实上，当感应电动机的转矩发生变化时，其速度也会发生变化。

这样，随着流量的变化，多个实验点的速度会有所不同。

因此，在绘制特性曲线之前，必须将测量数据转换为平均转速下的数据。

转换关系如下：三、实验装置流程离心泵性能特性曲线测量系统装置过程控制流程图和离心泵性能特性曲线测量实验仪表控制柜面板图如图所示：四、实验步骤及注意事项1.关闭入口阀和管道阀。

2、打开总开关，打开仪表开关通电，把离心泵电源转换到“直接”位置。

停止按钮灯亮。

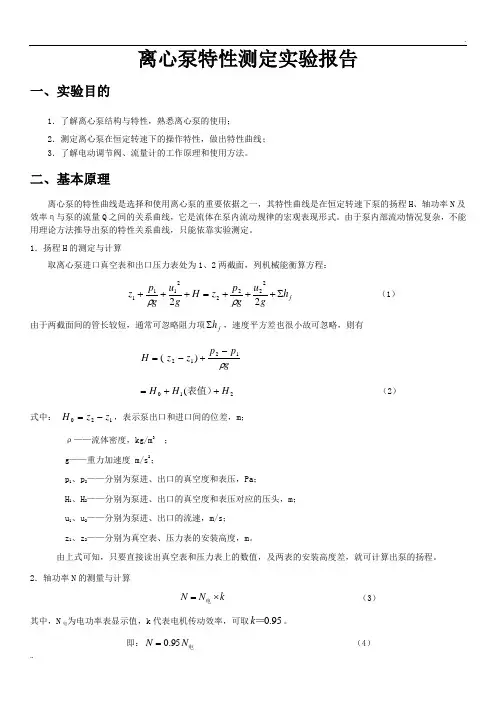

离心泵特性测定实验报告一、实验目的1．了解离心泵结构与特性，熟悉离心泵的使用；2．测定离心泵在恒定转速下的操作特性，做出特性曲线； 3．了解电动调节阀、流量计的工作原理和使用方法。

二、基本原理离心泵的特性曲线是选择和使用离心泵的重要依据之一，其特性曲线是在恒定转速下泵的扬程H 、轴功率N 及效率η与泵的流量Q 之间的关系曲线，它是流体在泵内流动规律的宏观表现形式。

由于泵内部流动情况复杂，不能用理论方法推导出泵的特性关系曲线，只能依靠实验测定。

1．扬程H 的测定与计算取离心泵进口真空表和出口压力表处为1、2两截面，列机械能衡算方程：f h gug p z H g u g p z ∑+++=+++2222222111ρρ （1）由于两截面间的管长较短，通常可忽略阻力项f h ∑，速度平方差也很小故可忽略，则有 (=H gp p z z ρ1212)-+- 210(H H H ++=表值）（2） 式中： 120z z H -=，表示泵出口和进口间的位差，m ；ρ——流体密度，kg/m 3； g ——重力加速度 m/s 2；p 1、p 2——分别为泵进、出口的真空度和表压，Pa ；H 1、H 2——分别为泵进、出口的真空度和表压对应的压头，m ； u 1、u 2——分别为泵进、出口的流速，m/s ； z 1、z 2——分别为真空表、压力表的安装高度，m 。

由上式可知，只要直接读出真空表和压力表上的数值，及两表的安装高度差，就可计算出泵的扬程。

2．轴功率N 的测量与计算k N N ⨯=电 （3）其中，N 电为电功率表显示值，k 代表电机传动效率，可取95.0＝k 。

即：电N N 95.0= （4）3．效率η的计算泵的效率η是泵的有效功率Ne 与轴功率N 的比值。

有效功率Ne 是单位时间内流体经过泵时所获得的实际功，轴功率N 是单位时间内泵轴从电机得到的功，两者差异反映了水力损失、容积损失和机械损失的大小。

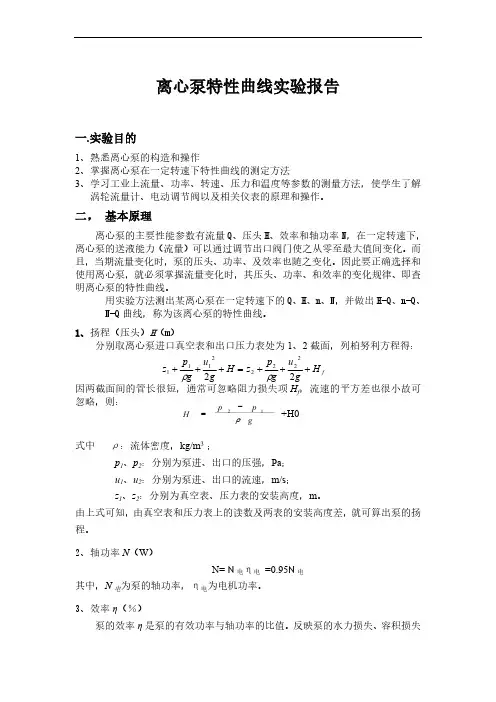

离心泵特性曲线实验报告一.实验目的1、熟悉离心泵的构造和操作2、掌握离心泵在一定转速下特性曲线的测定方法3、学习工业上流量、功率、转速、压力和温度等参数的测量方法，使学生了解涡轮流量计、电动调节阀以及相关仪表的原理和操作。

二，基本原理离心泵的主要性能参数有流量Q 、压头H 、效率和轴功率N ，在一定转速下，离心泵的送液能力（流量）可以通过调节出口阀门使之从零至最大值间变化。

而且，当期流量变化时，泵的压头、功率、及效率也随之变化。

因此要正确选择和使用离心泵，就必须掌握流量变化时，其压头、功率、和效率的变化规律、即查明离心泵的特性曲线。

用实验方法测出某离心泵在一定转速下的Q 、H 、n 、N ，并做出H-Q 、n-Q 、N-Q 曲线，称为该离心泵的特性曲线。

1、扬程（压头）H （m ）分别取离心泵进口真空表和出口压力表处为1、2截面，列柏努利方程得：fH g ug p z H g u g p z +++=+++2222222111ρρ因两截面间的管长很短，通常可忽略阻力损失项H f ，流速的平方差也很小故可忽略，则： +H0式中 ρ：流体密度，kg/m 3 ；p 1、p 2：分别为泵进、出口的压强，Pa ；u 1、u 2：分别为泵进、出口的流速，m/s ；z 1、z 2：分别为真空表、压力表的安装高度，m 。

由上式可知，由真空表和压力表上的读数及两表的安装高度差，就可算出泵的扬程。

2、轴功率N （W ）N= N 电η电 =0.95N 电其中，N 电为泵的轴功率，η电为电机功率。

3、效率η（％）泵的效率η是泵的有效功率与轴功率的比值。

反映泵的水力损失、容积损失gp p H ρ12-=和机械损失的大小。

泵的有效功率Ne 可用下式计算：g HQ Ne ρ= 故泵的效率为 %100⨯=N gHQ ρη4、泵转速改变时的换算泵的特性曲线是在定转速下的实验测定所得。

但是，实际上感应电动机在转矩改变时，其转速会有变化，这样随着流量Q 的变化，多个实验点的转速n 将有所差异，因此在绘制特性曲线之前，须将实测数据换算为某一定转速n ' 下（可取离心泵的额定转速）的数据。

化工原理实验报告指导老师：班级：小组成员：日期：离心泵特性曲线的测定实验报告一.实验名称：离心泵特性曲线的测定实验二.实验内容：测定一定转速下离心泵的特性曲线三.实验目的：1、了解离心泵的的结构特点，熟悉并掌握离心泵的工作原理和操作方法。

2、掌握离心泵特性曲线的测定方法。

四.实验原理：在泵的进口管处分别安装真空表和压力表，则可根据伯努利方程得到扬程的计算公式：gu u h g P g P H e 22122012-++-=ρρ式①中，h 0——二测牙点截面之间的垂直距离，m ； P 1——真空表所处截面的绝对压力，MPa ； P 2——压力表所处截面的绝对压力，MPa ； u 1——泵进口管流速，m/s ； u 2——泵出口管流速，m/s ； H e ——泵的实际扬程，m 。

由于压力表和真空表的读数是两测压点处的表压，因此，① 可表示为：g2u u h 21220-+++=真压H H H e ②其中 g 2ρP H =压 ③g1ρP H =真 ④式③、④中的P 2和P 1分别是压力表和真空表的显示值。

离心泵的效率为泵的有效功率与轴功率之比， 轴N N e =η ⑤式⑤中 η——离心泵的效率； N e ——离心泵的有效功率，kW ； N 轴——离心泵的轴功率，kW 。

有效功率可用下式计算][W g Q H N e e ρ= ⑥ 或 ][102KW Q H N e e ρ=⑦ 离心泵的总效率 电总N N e=η ⑧ 实验时，使泵在一定转速下运转，测定对应于不同流量的扬程、电机功率、效率等参数值，将所得得数据整理后用曲线表示，即得到泵的特性曲线。

五.实验装置及流程： 实验方案用自来水做实验物料；在离心泵转速一定的情况下，测定不同流量下离心泵进、出口的压力和电机功率，即可由式⑤、⑦和⑧计算出相应的扬程、功率和效率；在实验布点时，要考虑到泵的效率随流量变化的趋势。

测试点及测试方法根据实验基本原理，需测定的原始数据有：泵两端的压力P1和P2，离心泵电机功率N e，流量Q，水温t，以及进出口管路的管径d1的d2，据此可配置相应的测试点和测试仪表。

离心泵特性曲线实验报告离心泵特性曲线实验报告引言：离心泵是一种常见的流体机械设备，广泛应用于工业生产和民用领域。

离心泵的性能特点对于流体输送和流体力学的研究具有重要意义。

本实验旨在通过实际操作和数据分析，探究离心泵的特性曲线，深入了解离心泵的运行原理和性能。

一、实验目的本实验的目的是通过实际操作，测量离心泵在不同工况下的流量、扬程和功率，绘制离心泵的特性曲线，并对实验结果进行分析和讨论。

二、实验原理离心泵是一种通过离心力将流体从低压区域输送到高压区域的设备。

其工作原理基于离心力和动能转换的原理。

流体在离心泵的叶轮作用下获得动能，并通过泵壳和导叶的引导，将动能转换为压力能，从而实现流体的输送。

三、实验装置和方法实验装置包括离心泵、流量计、压力计、电动机等。

具体实验步骤如下：1. 将离心泵与电动机连接，确保泵轴与电动机轴线一致。

2. 调整流量计和压力计的位置，使其与离心泵的进口和出口相连。

3. 打开电动机，逐渐增加电动机的转速，记录相应的流量和扬程数据。

4. 根据测量数据，计算离心泵的功率，并绘制特性曲线图。

四、实验结果与分析根据实验数据，我们得到了离心泵在不同转速下的流量、扬程和功率数据。

通过绘制特性曲线图，我们可以观察到以下几个特点：1. 流量和扬程随着转速的增加而增加。

这是因为离心泵的工作原理决定了转速越高，泵的输送能力越强。

2. 在一定范围内，流量和扬程呈线性关系。

这说明离心泵的性能在一定范围内是稳定的，符合理论预期。

3. 随着转速的增加，功率也逐渐增加。

这是因为离心泵需要消耗更多的能量来提供更大的流量和扬程。

五、实验误差和改进措施在实验过程中，由于设备和操作的限制，可能存在一定的误差。

为了提高实验的准确性，可以采取以下改进措施：1. 提高测量设备的精度。

选择精度更高的流量计和压力计，减小测量误差。

2. 增加实验数据的采集点。

通过增加转速的测量点，可以更全面地了解离心泵的特性曲线。

3. 控制实验条件的一致性。

离心泵特性曲线实验报告Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】化工原理实验报告实验名称：离心泵特性曲线实验报告姓名：张克川专业：化学工程与工艺（石油炼制）班级：化工11203学号：1离心泵特性曲线实验报告一、 实验目的1. 了解离心泵的结构与特征，熟悉离心泵的使用。

2. 测定离心泵在恒定转速下的特征曲线，并确定离心泵的最佳工作范围。

3. 熟悉孔板流量计的构造与性能以及安装方法。

4. 测量孔板流量计的孔流系数C 岁雷诺数R e 变化的规律。

5. 测量管路特性曲线。

二、 基本原理离心泵的特性曲线是选择和使用离心泵的重要依据之一，其特性曲线是在恒定转速下泵的扬程H 、功率N 及效率η与泵的流量Q 之间的关系曲线，它是流体在泵内流动规律的宏观表现形式。

由于泵内部流动情况复杂，不能用理论方法推导出泵的特性关系曲线，只能依靠实验测定。

扬程H 的测定与计算取离心泵进口真空表和出口压力表处为1、2两截面，列机械能衡算方程： z 1+P 1ρg +U 122g+H=z 2+P 2ρg +U 222g+∑h f (1-1)由于两截面间的管子较短，通常可忽略阻力项∑h f ，速度平方差也很小，故也可忽略，则有H=(z 1-z 2)+p 1−p 2ρg=H 1+H 2（表值）+H 3 (1-2)由上式可知，只要直接读出真空表和压力表上的数值，及两表的安装高度差，就可计算出泵的扬程。

轴功率N 的测量与计算N=N 电k(w) (1-3)其中，N 电为电功率表显示值，k 代表电机传动效率，可取 效率η的计算泵的效率η是泵的有效功率Ne 与轴功率N 的比值。

有效功率Ne 是单位时间内流体经过泵时所获得的实际功率，轴功率N 是单位时间内泵轴从电机得到的功，两者差异反映了水力损失、容积损失和机械损失的大小。

泵的有效功率Ne 可用下式计算：N e =HQ ρg (1-4) η=HQρgN×100％ (1-5) 转速改变时各参数的换算泵的特性曲线是在定转速下的实验测定所得。

离心泵特性曲线测定实验报告离心泵特性曲线测定实验是一种真实模拟性强的实验，了解离心泵在供压、流量、叶轮拖曳功率和效率范围内的、水轮机各种工况下的性能特性曲线。

为保证离心泵特性曲线测定实验结果准确，需要经过调试的充分准备、仪器准备、设备的管道接口准备、特性测试夹具的使用准备、实验参数设定、试验保护措施的采取等一系列操作。

实验开始前要进行调试，主要是调整控制参数，使得离心泵状态正常，这样才能得出准确的特性曲线。

调试程序主要包括检查叶轮、叶轮壳之间的压力：调节叶轮的截面，控制水振、水紊流等状况；核查叶轮出口后的状态：检查叶轮运动状况、防止空载及轮转频率等。

实验的实施，主要有仪器的准备、设备的管道接口准备、特性测试夹具的使用准备、实验参数设定、试验保护措施的采取等。

其中仪表准备主要是按照特性曲线测试实验要求，实验所需仪器设备，准备压力表、流量表、热表等测量仪器。

设备的管道接口采用管道压力表、流量表、热表在泵常规排管交叉口处，或者采用现场接口。

特性测试夹具用于测量叶轮拖曳功率、效率。

试验参数一般为：供水压力、流量和水轮机的轮转频率。

实验中还要根据实际情况，准备消防器材，控制实验过程中发生的火灾，以保障安全。

最后，完成数据的采集测试，以找出最优的状态，根据测试数据，画出离心泵的全特性曲线和部分特性曲线，以及用于评价离心泵性能的水轮机各种工况下的叶轮拖曳功率、效率、熵生成率曲线，对比画出叶轮当量曲线。

曲线需要画出来，以便进行实验结果的分析。

通过实验数据的分析，得出离心泵的性能特性等，以评价其工作状况是否合理，并且可以为离心泵的调整和改进提供依据。

总之，经过调试及数据测试，可以得出实验准确的离心泵特性曲线，为离心泵的正确运行提供可靠的参考依据。

一、 实验名称：离心泵特性曲线的测定二、实验目的：1、 了解水泵的结构；2、 熟悉离心泵的机械结构和操作方法；3、 测定离心泵在一定转速下的流量和压头、功率及总效率的关系，并绘制泵的特性曲线。

三、实验原理：离心泵的特性曲线是指在一定转速下，流量和压头、流量和轴功率、流量和总效率之间的变化关系，由于流体在泵内运动的复杂性，泵的特性曲线只能用实验的方法来测定。

泵的性能和管路的布局无关，前者在一定转速下是固定的，后者总是安装在一定的管路上工作，泵所提供的压头和流量必须和管路所需的压头和流量一致，为此目的，人们是用管路的特性去选择适用的泵。

管路特性曲线和泵特性曲线的交点叫工作点，现测定离心泵性能是用改变管路特性曲线（即改变工作点）的方法而获得。

改变管路特性曲线最简单的手段是调节管路上的流量控制阀，流量改变，管路特性曲线即变，用改变泵特性曲线的办法（改变泵转速或把叶轮削小可实现）去改变工作点，在理论上是讲得通，但生产实际不能使用（为什么？）。

1、流量V 的测定本实验室甲乙二套泵的流量用孔板流量计测定，第三四套用文氏流量计测定，五、六套用涡轮流量计测定，由流量计的压差计读数去查流量曲线或公式计算即得流量V[m 3/h]。

2、泵压头（扬程）H 的测定以离心泵吸入口中心线水平为基准面。

并顺着流向，以泵吸入管安装真空表处管截面为1截面，以泵压出管安装压力表处管截面为2截面，在两截面之间列柏努利方程并整理得：ζρh gu u g p p Z Z H +-+-+-=2)(21221212 （1） 令：h 0=(Z 2—Z 1)——两测压截面之间的垂直距离，约0.1[m]p 1——1截面处的真空度[MPa] p 2——2截面处的表压强[MPa]ρ——水的密度，以1000[kg/m 3]计算 g=9.8[N/kg]——重力加速度 3、轴功率N e 的测定轴功率为水泵运转时泵所耗功率，测电机功率，再乘上电机效率和传动效率而得：][KW N N e 传电电ηη= （2） 式中：电N ——输入给电动机的功率[kw]，用功率表测定电η——电机效率，可查电机手册，现使用以下近似值：2.8kw 以上电动机： 电η=0.9 2.0kw 以下电动机： 电η=0.75传η——传动效率，本机用联轴节，其值：传η=0.984、水泵总效率η的计算： %1001023600⨯⨯⋅⋅=eN V H ρη （3）式中：102——[KW]和[smkg ⋅]的换算因数；其余符号同上 四、实验设备流程图：AB1、水箱2、底阀3、离心泵4、联轴接5、电动机6、调节阀7、真空表8、压力表9、功率表 10、流量计 11、灌水阀图2-2-3-2 离心泵实验装置图泵的实验装置如图2-2-3-2所示，离心泵3为单吸悬臂式水泵，型号为121BA ，泵轴和电机5的轴由联轴节4相连。

离心泵性能特性曲线测定实验实验报告.doc 离心泵性能特性曲线测定实验实验报告离心泵是利用转动轴心形成的一个压力容器，它在循环系统中起着输送介质的重要作用，广泛应用于工业领域。

该实验旨在通过对离心泵的性能特性曲线测量，明确泵的湍流产率和静态效率随着流量变化的规律，并根据测量结果确定离心泵的保护壁厚度以及最佳容积流量。

1.试验设备实验使用的离心泵为YBS224型，性能参数为：最高扬程 13.5 m，流量 1.62 m3/H，轴功率 P轴 5.07KW，介质为水。

实验中使用CX-451内置双量程流量表、LG-10多量程压力表以及DXK-5B扭矩表进行测量，并搭配其他必要的附件。

2.实验原理在不同的流量范围内，离心泵能够输出固定的扬程，同时湍流产率和静态效率随着流量的变化而不同，随着流量的减小，湍流产率逐渐减小，静态效率也会逐渐减小。

实验是在不同流量的情况下，测量并记录流量表的出口压力和入口压力，计算湍流产率和静态效率。

3.实验步骤（1）实验准备：清理离心泵房间内各部件；（2）正常连接泵节距，检查泵是否正常运行；（3）调节流量表，采集流量、温度、压力和扭矩等参数；（4）根据测量结果，得出流量随压力变化的曲线和湍流产率随流量变化的曲线，并记录流量和静态效率的最佳值；（5）根据实验技术，确定壁厚的合理范围。

4.实验结果测量结果显示，当流量为0.4 m3/h时，离心泵的湍流产率最大，为6.2；当流量为1.6 m3/h时，离心泵的静态效率最大，为45.2%。

5.结论通过离心泵性能特性曲线测定实验，实验结果表明，离心泵的湍流产率和静态效率随着流量的变化而不同。

实验中确定的湍流产率和静态效率的最佳参数有助于选择合适的保护壁厚度和最佳容积流量。

实验二 离心泵特性曲线的测定一、实验目的1、熟悉离心泵的操作，了解离心泵的结构和特性；2、测定一定转速下的离心泵特性曲线；3、测定不同转速下的管路特性曲线。

二、实验原理1、离心泵的特性曲线离心泵是最常用的一种液体输送设备。

它的主要特性参数包括流量Q 、扬程H 、轴功率N 及效率η。

在一定的转速下，H 、N 及η均随实际流量Q 的变化而变化。

通过实验测定出H ~Q 、N ~Q 及η~Q 之间的关系，并以曲线表示之，即为泵的特性曲线。

特性曲线是确定泵的适宜操作条件和选用离心泵的重要依据。

测定泵特性曲线的具体方法为：测得不同流量下泵的入口真空度和出口压强，在泵的吸入口和压出口之间列柏努利方程()出入入出入出入出出入入出出入入入--+-+-+-=+++=+++f f H gu ugP P Z Z H H g u g P Z H g u g P Z 2222222ρρρ上式中出入-f H 是泵的吸入口和压出口之间管路内的流体流动阻力，与柏努力方程中其它项比较，出入-f H 值很小，故可忽略。

于是上式变为：()gu u gP P Z Z H 222入出入出入出-+-+-=ρ 将测得的()入出Z Z -和入出P P -的值以及计算所得的出入u u ,代入上式即可求得H 的值。

功率表测得的功率为电动机的输入功率。

由于泵由电动机直接带动，传动效率可视为1，所以电动机的输出功率等于泵的轴功率。

即：泵的轴功率N=电动机的输出功率，KW电动机的输出功率=电动机的输入功率×电动机的效率。

泵的轴功率=功率表的读数×电动机效率，KW 。

η的测定：KWHQ g HQ Ne N Ne 1021000ρρη===式中：η—泵的效率； N —泵的轴功率，KW Ne —泵的有效功率KW H —泵的有效功率，KWQ —泵的流量，m 3/sρ—水的密度，kg/m 32、管路特性曲线当离心泵安装在特定的管路系统中工作时，实际的工作压头和流量不仅与离心泵本身的性能有关，还与管路特性有关。

离心泵特性曲线的测定实验报告一、实验目的。

离心泵是一种常用的水泵，其性能参数对于工程设计和运行具有重要意义。

本实验旨在通过实验测定，了解离心泵的特性曲线，包括扬程、流量、效率等参数的关系，为离心泵的选型和运行提供依据。

二、实验原理。

离心泵是利用离心力将液体输送到一定高度或压力的机械设备。

其工作原理是通过叶轮的旋转产生离心力，使液体产生压力，从而实现液体的输送。

离心泵的性能参数主要包括扬程、流量和效率。

扬程是指泵能提供的最大扬程高度，流量是指单位时间内泵能输送的液体体积，效率是指泵的输液效率。

三、实验仪器和设备。

1. 离心泵。

2. 流量计。

3. 压力表。

4. 水槽。

5. 测量尺。

6. 实验台架。

四、实验步骤。

1. 将离心泵安装在实验台架上，并连接好进水管和出水管。

2. 将水槽中注满水，并打开进水阀门，使水槽中的水与泵相连通。

3. 打开离心泵，并逐渐打开出水阀门，记录下不同流量下的压力表读数。

4. 根据实验数据，绘制离心泵的特性曲线图，包括扬程-流量曲线和效率-流量曲线。

五、实验数据处理与分析。

根据实验数据，我们绘制了离心泵的扬程-流量曲线和效率-流量曲线。

通过分析曲线图，我们可以得出以下结论：1. 随着流量的增加，离心泵的扬程逐渐减小，这是由于泵的内部阻力和泵水的摩擦力增加导致的。

2. 在一定范围内，随着流量的增加，离心泵的效率也会增加，但当流量达到一定值后，效率会逐渐下降。

这是因为在低流量时，泵的内部损失较小，效率较高；而在高流量时，泵的内部损失增加，效率下降。

六、实验结论。

通过本次实验，我们对离心泵的特性曲线有了更深入的了解。

离心泵的扬程、流量和效率之间存在一定的关系，通过测定特性曲线，可以为离心泵的选型和运行提供依据。

同时，我们也了解到在实际工程应用中，需要根据具体情况选择合适的离心泵，以达到最佳的工作效果。

七、实验总结。

本次实验通过测定离心泵的特性曲线，加深了对离心泵工作原理和性能参数的理解，为今后的工程设计和运行提供了重要参考。
