YS24操作作业指导书标题：YS24操作作业指导书引言概述：YS24是一种高效的SMT贴片机，广泛应用于电子制造行业。
为了更好地操作YS24，制定了操作作业指导书，以确保生产效率和产品质量。
一、机器基本介绍1.1 YS24的外观特点：YS24外观简洁，操作界面清晰，易于操作。
1.2 YS24的主要功能：YS24具有高速、高精度的贴片功能，可适用于各种尺寸和形状的元器件。
1.3 YS24的操作界面：YS24操作界面直观，操作简单，具有自动调整功能，提高生产效率。
二、操作准备2.1 检查元器件库存：在操作YS24之前，需检查元器件库存是否充足，确保生产顺利进行。
2.2 设置贴片参数：根据生产需求，设置YS24的贴片参数，包括元件尺寸、贴片速度等。
2.3 检查设备状态：在操作YS24之前，需检查设备状态是否正常，如有异常情况需及时处理。
三、操作流程3.1 载入PCB板：将待贴片的PCB板放入YS24的工作台中，并确保PCB板固定稳定。
3.2 导入元器件信息：通过操作界面导入元器件信息，包括元件型号、尺寸等。
3.3 开始贴片作业：根据设定的贴片参数，启动YS24进行贴片作业，监控贴片过程并及时处理异常情况。
四、操作注意事项4.1 避免碰撞：在操作YS24时需注意避免机器碰撞，保护设备的正常运行。
4.2 定期维护：定期对YS24进行维护保养，保持设备状态良好，延长设备寿命。
4.3 注意安全：操作YS24时需注意安全，避免发生意外事故，确保人员和设备安全。
五、操作结束5.1 检查贴片效果：贴片作业结束后，需检查贴片效果，确保贴片质量符合要求。
5.2 关机清理：关闭YS24电源，清理设备周围杂物，保持操作环境整洁。
5.3 归档记录：将操作作业记录归档，包括生产数量、质量情况等，为生产过程分析和改进提供参考。
结论：YS24操作作业指导书是操作YS24的重要参考资料，通过遵循操作指导书的要求，可以提高生产效率，保证产品质量。
1.目的确保YAMAHA贴片机正常工作,延长机器寿命,保证操作人员的人身安全。
2.范围本公司所有YAMAHA贴片机。
3.职责工程部:负责设备维修和监督YAMAHA贴片机的保养情况。
生产部:负责YAMAHA贴片机的操作和保养。
4.定义无5.内容操作前准备:5.1.1检查电源供给是否为指定额定电压3相380V。
5.5.2检查气压是否在~之间。
5.1.3检查紧急开关(Emergency Stop)是否解除。
5.1.4检查Feeder是否装好。
5.1.5检查各轴及平台是否有杂物。
5.1.6检查吸嘴是否良好安装在工作头上。
开机:5.2.1打开总电源开关,打开总气压开关。
5.2.2打开机身主电源开关。
5.2.3机器进入主菜单后,按"Reaady"键,把"EMERGENCY STOP"解除。
5.2.4选择<1/1/RUNNING>后,然后按(ENTER)键。
5.2.5选择<1/1/D2INIT SERVO ORIGIN>然后按<ENTER>键,执行各轴回归原点。
5.2.6选择<1/1/D1 WARM UP>按<ENER>键,执行暖机,十分钟左右,若停机时间不超过2小时,这项可不执行。
5.2.7按任何键退出暖机工作。
生产：5.3.1选择<1/1/RUNNING>然后按<ENTERF>键,进入运行菜单。
5.3.2选择<D3SWITCH PCB>然后按<ENTER>键,进入PCB程序菜单,所光标移至所需生产的PCB文件名,按<ENTER>键,把需要生产PCB程序调出来。
5.3.3选择<1/1D4 RUNING UTILITY>然后按<ETER>键,进行PCB固定安装。
5.3.4选择<1/1A2AUTO RUNNING>然后按<ENTER>键,开始生产。
YS24操作作业指导书操作作业指导书：YS24一、概述YS24是一款先进的自动化设备，用于电子产品的组装和焊接。
本指导书旨在为操作人员提供详细的操作指导和注意事项，以确保设备的正常运行和操作人员的安全。
二、设备介绍1. 设备概述YS24是一款全自动SMT贴片机，具有高速、高精度、高可靠性的特点。
它采用先进的视觉系统和控制系统，能够快速、准确地将电子元件贴片到PCB板上。
2. 设备特点- 高速度：YS24每小时可贴片超过20,000个元件，大大提高了生产效率。
- 高精度：YS24的定位精度可达到±0.05mm，保证了贴片的准确性。
- 高可靠性：YS24采用了先进的防尘、防静电和防震设计，确保设备的稳定性和可靠性。
- 灵便性：YS24可适合于不同尺寸和类型的电子元件，满足不同产品的组装需求。
三、操作准备1. 设备检查- 确保YS24的电源线已插好，并接通电源。
- 检查设备的气源是否正常，确保压缩空气供应充足。
- 检查设备的各个部件是否完好，如传送带、贴片头、视觉系统等。
- 检查设备的工作环境是否符合要求，如温度、湿度等。
2. 材料准备- 准备好待贴片的PCB板和电子元件，并确保它们的质量良好。
- 根据产品的要求，准备好正确的元件规格和数量。
3. 软件设置- 打开YS24的控制软件，并进行必要的设置，如元件规格、贴片位置等。
- 确保软件和设备的版本匹配，以免发生兼容性问题。
四、操作步骤1. 打开设备- 按下YS24的电源开关，待设备启动完成后，进入待机状态。
2. 载入程序- 在控制软件中选择要贴片的程序，并载入到YS24中。
3. 调整参数- 根据实际情况，调整YS24的参数，如贴片速度、贴片力度等。
- 通过试贴片，检查贴片效果和贴片位置是否准确。
4. 开始贴片- 将待贴片的PCB板放置在传送带上，并调整好位置。
- 按下启动按钮，YS24将自动开始贴片作业。
5. 监控作业- 在贴片过程中，操作人员需时刻关注设备的运行状态，确保正常运行。
YS24操作作业指导书标题：YS24操作作业指导书引言概述：YS24是一款高效的SMT贴片机，具有快速、精准、稳定的贴片能力，广泛应用于电子制造行业。
本文将详细介绍YS24的操作作业指导书，帮助操作人员更好地掌握YS24的操作技巧。
一、YS24的基本操作1.1 系统启动与关闭：按照操作手册上的步骤进行系统启动和关闭，确保设备正常运行。
1.2 程序加载：将需要贴片的程序加载到YS24系统中，确保程序正确无误。
1.3 贴片物料准备：准备好需要贴片的元件和背板，确保物料齐全。
二、YS24的操作技巧2.1 贴片参数设置：根据贴片元件的要求，设置YS24的贴片参数，包括速度、力度等。
2.2 贴片校正：进行贴片校正，确保贴片位置准确无误。
2.3 贴片过程监控：在贴片过程中及时监控设备运行情况，及时处理异常情况。
三、YS24的维护保养3.1 定期清洁：定期清洁YS24设备，包括清理贴片头、清洁传送带等部件。
3.2 润滑保养：定期对设备的传动部件进行润滑保养，确保设备运行顺畅。
3.3 零部件更换：定期检查设备零部件的磨损情况，及时更换损坏的零部件。
四、YS24的故障处理4.1 常见故障排查：根据操作手册上的故障代码，排查设备常见故障。
4.2 故障处理方法：根据故障代码的提示，采取相应的处理方法，解决设备故障。
4.3 故障记录与分析：记录设备故障情况，进行故障分析，找出故障原因并加以改进。
五、YS24的安全注意事项5.1 操作规范：操作YS24设备时，必须按照操作规范进行操作，避免操作失误导致设备损坏。
5.2 安全防护：在操作YS24设备时，必须佩戴相关安全防护用具，确保人员安全。
5.3 紧急处理：在设备发生紧急情况时，必须按照紧急处理程序进行处理，确保安全和设备完好。
结语：通过本文的介绍，相信读者对YS24的操作作业指导书有了更深入的了解，希望能够帮助操作人员更好地掌握YS24设备的操作技巧，提高工作效率和质量。
YS24操作作业指导书一、产品概述YS24是一款高性能的SMT贴片机，适合于电子创造业中的贴片工艺。
它具有高速、高精度、高稳定性等优点，能够满足各种贴片工艺的要求。
二、操作准备1. 确保YS24正常工作，检查电源是否接通，设备是否处于待机状态。
2. 准备好所需的SMT元件和PCB板，确保元件和板子的质量符合要求。
3. 根据实际需要，选择合适的贴片头、吸嘴和传送带。
三、操作步骤1. 打开YS24的主控界面，选择相应的工艺参数和贴片程序。
2. 将PCB板放置在传送带上，并确保板子的位置准确。
3. 将SMT元件装载到供料器中，根据元件的规格和要求调整供料器的参数。
4. 调整贴片头的位置和高度，确保与PCB板的对位准确。
5. 启动YS24，开始自动贴片作业。
在贴片过程中，注意观察元件的吸附情况和贴片的准确度。
6. 完成贴片作业后，关闭YS24，并进行清洁和维护。
四、注意事项1. 在操作YS24之前，必须进行相关的培训和指导，熟悉设备的使用方法和注意事项。
2. 在操作过程中，应注意安全，避免触摸设备的运动部件和高温部件。
3. 定期检查YS24的各项功能和部件，确保设备的正常运行。
4. 在更换贴片头、吸嘴和传送带时，必须按照操作手册的要求进行操作。
5. 在操作过程中，如发现异常情况或者设备故障，应即将停机并联系维修人员处理。
五、常见问题解决1. 无法启动YS24：检查电源是否接通，设备是否处于待机状态。
2. 贴片不许确：检查贴片头的位置和高度是否调整正确，检查元件的吸附情况。
3. 元件吸附不稳定：清洁吸嘴和传送带，检查供料器的参数是否调整正确。
4. 设备故障：及时停机，并联系维修人员进行处理。
六、总结YS24是一款高性能的SMT贴片机，通过本操作作业指导书，您可以了解到YS24的基本操作步骤和注意事项。
在操作YS24时，一定要注意安全，并按照操作手册的要求进行操作。
如有任何问题或者故障，请及时联系维修人员进行处理。

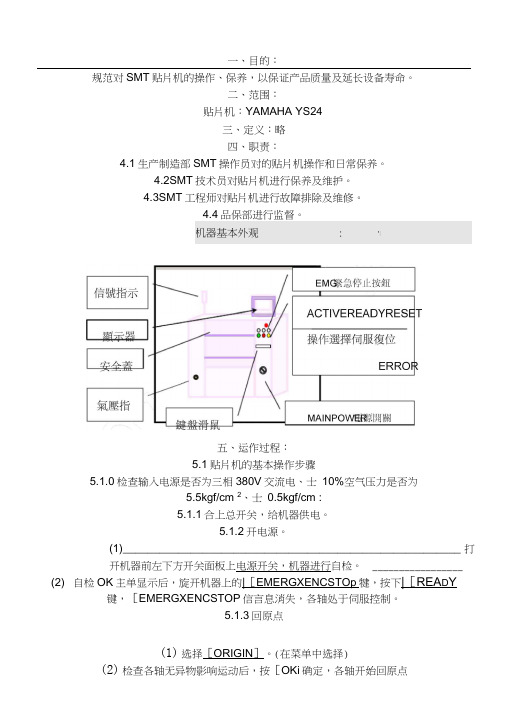

一、目的：规范对SMT贴片机的操作、保养，以保证产品质量及延长设备寿命。
二、范围：贴片机：YAMAHA YS24三、定义：略四、职责：4.1生产制造部SMT操作员对的贴片机操作和日常保养。
4.2SMT技术员对贴片机进行保养及维护。
4.3SMT工程师对贴片机进行故障排除及维修。
五、运作过程：5.1贴片机的基本操作步骤5.1.0检查输入电源是否为三相380V交流电、士10%空气压力是否为5.5kgf/cm 2、士0.5kgf/cm :5.1.1合上总开关，给机器供电。
5.1.2开电源。
(1)_______________________________________________________ 打开机器前左下方开关面板上电源开关，机器进行自检。
_________________ (2) 自检OK主单显示后，旋开机器上的|［EMERGXENCSTOp犍，按下|［REA D Y键，［EMERGXENCSTOP信言息消失，各轴处于伺服控制。
5.1.3回原点(1)选择［ORIGIN］。
(在菜单中选择)(2)检查各轴无异物影响运动后，按［OKi确定，各轴开始回原点精心整理注意：回原点前必须检查机器各运动部位是否有异物阻挡，如有异常会损坏机器运动部位！！5.1.4暖机（1）检查主机：检查供料器：异常停止解除。
供料器正常安装。
顶针不会移动。
回原点完成。
推杆锁紧。
所有安全盖合上。
（2）点击执行［WARMUP］（3）按［ENTER键开始暖机，正常情况下执行8-10分钟，自动停止。
（4）随时观察暖机时机器运行情况，发现异常立即停止暖机，并上报情况！！小心:暖机时随时观察机器运行情况发生异常，马上停止操作，检查问题原因并解决它。
5.1.5 PCB开始生产：用鼠标选择［BOARD中要生产的PCB名称，按OK确定（1）操作员根据所各机种《SMT非位表》上料。
（2）选择［READY］（3）按下绿色［START］机器开始生产。
YS24操作作业指导书一、概述YS24是一款高性能的贴片式SMT贴装机，广泛应用于电子制造行业。
本操作作业指导书旨在提供YS24的操作指导，帮助操作人员正确、高效地使用YS24进行贴片作业。
二、操作准备1. 确保YS24处于正常工作状态，检查设备的供电、气源等是否正常。
2. 准备好所需的贴片元件、PCB板和其他辅助材料。
3. 根据贴片元件的规格和要求，调整YS24的参数设置。
三、操作步骤1. 打开YS24电源开关，待设备启动完成后，进入主界面。
2. 在主界面上选择“新建作业”选项，进入作业设置界面。
3. 在作业设置界面上，依次设置作业名称、PCB板尺寸、贴片元件规格等参数。
确认设置无误后，保存设置。
4. 进入元件供料界面，根据贴片元件的类型和规格，选择合适的供料方式，如IC带、震盘等。
将贴片元件放置在对应的供料位置上。
5. 在元件供料界面上，根据PCB板上元件的位置和数量，设置YS24的拣选规则。
确保拣选规则与PCB板上元件的位置和数量一致。
6. 完成元件供料和拣选规则的设置后，返回主界面，点击“开始作业”按钮，YS24将开始自动进行贴片作业。
7. 在贴片作业过程中，操作人员需要注意YS24的运行状态，及时处理异常情况，如元件缺失、堵料等。
8. 贴片作业完成后，YS24会自动进行贴片检测和质量检验。
操作人员需要检查贴片的位置、角度、焊盘质量等，确保贴片质量符合要求。
9. 若贴片检测和质量检验通过，操作人员可将贴片好的PCB板取出，并进行后续工艺处理。
10. 若贴片检测和质量检验未通过，操作人员需要重新检查贴片元件的供料和拣选规则设置，并重新进行贴片作业。
四、操作注意事项1. 操作人员需熟悉YS24的操作流程和功能，遵循操作规范，确保操作安全。
2. 在进行贴片作业前，检查贴片元件的质量和数量，确保符合要求。
3. 在操作过程中，注意YS24的运行状态和异常情况，及时处理问题，避免影响贴片作业的进行。
1、准备工作1.1作业前需进行机台点检并记录表单中，点检项目如下： 1.1.1确认贴片机电源和气压 运动导轨。
2、操作说明：2.1贴片机整机简介2.2贴片机开机2.2.1打开稳压器电源开关 （确认电压在200V ）机台气压紧急停止从左往右依次是鼠标锁定键、开机键、复位键从左往右依次是开始建、停止键、清除键取料器基板进料口基板出料口屏幕显示器机台电源电压200V稳压器电源开关2.2.2先打开机台电源和显示屏开关，然后打开紧急停止按钮，按下ACTIVE(鼠标锁止键)和READY(开机键)，最后按下START（开始键）(注：确认气压在0.5-0.65Mpa）⑵打开显示屏⑷按下ACTIVE和READY键⑶打开紧急停止键⑸按下START⑴打开机台电源2.2.3机器预热：首先确认返回原点，然后在生产设计页面下点击暖机，设定时间5分钟。
（注：观察各运动部件动作是否流畅、有异响，如有立即向领班反应情况）2.3程序编写前的准备2.3.1将元器件安装在取料器上安装前取料器的状态 安装时取料器的状态将元器件顺着打开的轨道装入，元器件带上的小孔要完全装入齿轮上，在复原取料器按钮的位置注：元器件安装好后，按下取料器按钮，观察是不是按一次，出来一个元器件。
如果不是重暖机生产设计点击开始设定5分钟取料器按钮在上方取料器按钮在下方取料器轨道新安装调整。
大的元器件用大的取料器，小的元器件用小的取料器。
2.3.2将取料器安装在贴片机上将取料器安装在编有阿拉伯数字的安装轨道上，并记住位置。
安装成功后取料器上的感应器会亮。
（感应器在取料器的左右两侧，一边一个；大的取料器占有2个安装轨道，小的取料器是1个安装轨道。
）安装成功后，取料器感应器就会亮2.3.3基板底座与基板治具基板底座基板治具：在治具上粘上高温双面胶带，一般一个基板槽内粘3个高温双面胶带。
2.3.4将基板装在治具上⑴在基板治具上贴上高温双面胶带，如上页右图所示；⑵把基板治具放入基板底座上；（注：基板治具和基板底座上的A60U1标示都朝前）⑶将基板放入基板治具内。
雅马哈YAMAHA贴片机作业指导书
1
2020年4月19日
1、准备工作
1.1作业前需进行机台点检并记录表单中，点检项目如下： 1.1.1确认贴片机电源和气压 运动导轨。
2、操作说明：
2.1贴片机整机简介
2.2贴片机开机
2.2.1打开稳压器电源开关 （确认电压在200V ）
机台气
紧急停
从左往右依次是鼠
从左往右
依次是开
取料
基板进料
基板出料
屏幕显
机台
电压
稳压器电源
2.2.2先打开机台电源和显示屏开关，然后打开紧急停止按钮，按下
ACTIVE(鼠标锁止键)和READY(开机键)，最后按下START（开始键）(注：确认气压在0.5-0.65Mpa）
2.2.3机器预热：首先确认返回原点，然后在生产设计页面下点击暖机，设定
时间5分钟。
（注：观察各运动部件动作是否流畅、有异响，如有立即向领班反应情况）
⑴打开机台电
⑵打开显
⑶打开紧急停
⑷按下ACTIVE
⑸按下
2.3程序编写前的准备
2.3.1将元器件安装在取料器上
安装前取料器的状态 安装时取料器的状态
暖机
生产设
点击开
设
定
取料器
取料器按钮在。
