DataMate 3000 系列空调产品一、显著特点小型精密空调Datamate 3000 系列机组采用了多项最先进技术，具有超常的可靠性和适应能力，机组按照高标准、高可靠设计制造，一天24小时，全年365天不间断运行设计，设计使用寿命为10年。
高标准部件保障了可靠、低维护长期运行能力，如机组配置的RS485串行智能接口，具有效屏蔽各种信号干扰,抵御强烈干扰对接口的冲击避免烧毁能力；工业级别涡旋式压缩机可承受500次液击。
针对基站环境特点和供电情况进行了专业的优化，DataMate 3000具有适应宽电压波动范围、宽室外环境波动范围的特点。
目前有7KW、12KW两个冷量系列共4个型号。
DataMate 3000 系列空调产品是Liebert品牌空调产品中的小冷量系列之一，生产地为深圳，主要关键部件由美国等地进口。
1、超宽输入电压适应范围：三相电380V输入，可适应380±25%电压波动也正常运行，很适合中国电网状况。
2、电源相序反接措施：当电源相序反接时，机组检测到相序情况，自动调整相序至正常，机组运行不受影响，正常制冷。
普通空调相序反接时不制冷或发出报警停机。
如果不发生报警，情况将十分危险，全封闭小型机房将温度越来越高，塑料部件熔化以至火警。
3、来电自启动，启动时间0~255秒可调。
4、高可靠高成本优惠价格：A、主电路板采用四层结构，回流焊工艺，多个接口，提供温湿度、火灾、烟感、漏水检测、智能监控等多种接口，功能强大，成本是普通空调的几倍；电路板输入电压采用48V，不存在烧损电路板的可能性，可靠性提高以倍计。
B、采用谷轮公司（Copeland）工业级别高效柔性涡旋压缩机，可经受500次以上液击；密封技术先进，长期运行磨合密封性能比初期使用时更好，不发生高低压串通，效能下降现象；电磁兼容性能优越，没有变频转子压缩机对电网的干扰现象，影响交换机的工作质量；如果不发生频繁起停，该型压缩机设计使用寿命为15年。

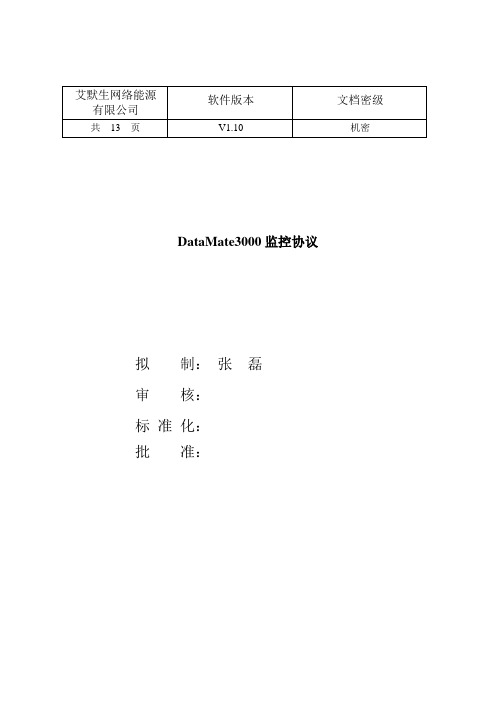

DataMate3000监控协议拟制：张磊审核：标准化：批准：1.物理接口 (3)2.通信方式 (3)3.信息类型及协议的基本格式 (3)3.1信息类型 (3)3.2协议的基本格式 (3)3.3数据格式 (4)3.3.1 基本数据格式 (4)3.3.2 LENGTH数据格式 (4)3.3.3 CHKSUM数据格式 (4)3.3.4 INFO数据格式 (5)4.编码表 (5)5.协议内容 (6)5.1获取模拟量量化后数据（定点数） (6)5.2获取开关输入状态 (6)5.3遥控 (7)5.4获取系统参数（定点数） (7)5.5设定系统参数（定点数） (7)5.6获取监测模块时间 (8)5.7设定监测模块时间 (8)5.8获取通信协议版本号 (9)5.9获取设备地址 (9)5.10获取设备（监测模块）厂家信息 (9)5.11获取报警状态 (10)5.12获取报警历史 (11)DataMate3000监控协议本协议是《监控行标第三部分：智能设备通信协议》（电总协议）的简化版本，适用于艾默生网络能源有限公司基站小空调产品DataMate3000系列精密空调的环境监控。
1.物理接口串行通信口采用RS485。
信息传输方式为异步方式，起始位1位，数据位8位，停止位1位，无校验。
数据传输速率为19200bits。
2.通信方式在局站内的监控系统为分布式结构。
局站监控单元（SU）与设备监控模块（SM）的通信为主从方式，监控单元为上位机，监控模块为下位机。
SU呼叫SM并下发命令，SM收到命令后返回响应信息。
SU 500ms内接收不到SM响应或接收响应信息错误，则认为本次通信过程失败。
3.信息类型及协议的基本格式3.1信息类型信息分两种类型：(1) 由SU发出到SM的命令信息（简称命令信息）；(2) 由SM返回到SU的响应信息（简称响应信息）。
3.2协议的基本格式表1 协议的基本格式注意：在基本格式中的各项除SOI和EOI是以十六进制解释（SOI=7EH，EOI=0DH），十六进制传输外，其余各项都是以十六进制解释，以ASCII码的方式传输，每个字节用两个ASCII码表示，即高四位用一个ASCII码表示，低四位用一个ASCII码表示。
Datamate3000系列数据3、DATAMATE3000技术特点A.高显热比：通讯机房内电子设备释放出大量的显热。
DATAMATE3000针对机房特点实现0.9以上的高显热比，在机房环境下使用，相对于普通舒适性空调节省20-30%的能耗，并因此避免过度除湿和送风带雾。
B.先进的微电脑控制器：l 先进的微电脑控制l 全中文大屏幕LCD背光显示l 易操作的人性化界面l 精确的微电脑控制系统l 多级密码保护，防止误操作l 具备运行状态智能显示、专家故障诊断功能l 记录各主要部件的运行时间l 设置参数自动保护，即使停电后也可以保存运行参数和告警记录l 储存30条历史告警信息l 具有来电自启动及延时设定功能C.适合恶劣电源环境的电控部分：l 为基站所处的恶劣电源环境专业设计，整机包括所有元件适应电压范围为380V ±25%，在475（380V+25%）-285V（380V-25%）范围内，无论欠压运行还是过压运行，均保障机组正常工作l 缺相保护、提示、告警功能，避免因缺相导致设备损坏l 相序检测、提示、告警功能，避免因相序反导致烧压缩机l 可选的相序自动调节功能。
l 来电自启动功能中，具备延时启动（1-240秒可设定）功能，避免因来电闪断影响设备稳定性，或因多台设备同时开机导致前端供电开关因浪涌导致“跳闸”D．超强网络管理功能：l 配置标准的RS485监控接口l 提供标准的通信协议l 灵活的主备机切换功能l 实现机组自动切换、轮流值班功能l 方便的远程开关机和管理功能l 远程告警及查询和远程故障处理及消声E. 易操作维护的结构设计：Datamate3000机组结构紧凑，只需很小的维修空间及地面空间，全正面维护。
易打开的前面板设计，机组维护方便易行，灵活的机组安装方式。
F.高可靠性：Datamate3000机组的所有部件包括高效涡漩式压缩机，免维护后倾式离心风机等，都是按照每天24小时，全年365天工作而设计制造的。
1、Datamate3000系列描述3、DATAMATE3000技术特点A.高显热比：通讯机房内电子设备释放出大量的显热。
DATAMATE3000针对机房特点实现0.9以上的高显热比，在机房环境下使用，相对于普通舒适性空调节省20-30%的能耗，并因此避免过度除湿和送风带雾。
B.先进的微电脑控制器：●先进的微电脑控制●全中文大屏幕LCD背光显示●易操作的人性化界面●精确的微电脑控制系统●多级密码保护，防止误操作●具备运行状态智能显示、专家故障诊断功能●记录各主要部件的运行时间●设置参数自动保护，即使停电后也可以保存运行参数和告警记录●储存30条历史告警信息●具有来电自启动及延时设定功能C.适合恶劣电源环境的电控部分：●为基站所处的恶劣电源环境专业设计，整机包括所有元件适应电压范围为380V ±25%，在475（380V+25%）-285V（380V-25%）范围内，无论欠压运行还是过压运行，均保障机组正常工作●缺相保护、提示、告警功能，避免因缺相导致设备损坏●相序检测、提示、告警、自动切换功能，相序错误保障切换至正常工作，避免因相序反导致烧压缩机●来电自启动功能中，具备延时启动（1-240秒可设定）功能，避免因来电闪断影响设备稳定性，或因多台设备同时开机导致前端供电开关因浪涌导致“跳闸”D．超强网络管理功能：●配置标准的RS485监控接口●提供标准的通信协议●灵活的主备机切换功能●实现机组自动切换、轮流值班功能●方便的远程开关机和管理功能●远程告警及查询和远程故障处理及消声E. 易操作维护的结构设计：Datamate3000机组结构紧凑，只需很小的维修空间及地面空间，全正面维护。
易打开的前面板设计，机组维护方便易行，灵活的机组安装方式。
F.高可靠性：Datamate3000机组的所有部件包括高效涡漩式压缩机，免维护后倾式离心风机等，都是按照每天24小时，全年365天工作而设计制造的。
以达到最长的运行时间及最少的维修费用。
第一章ECM3000-PTU分站监控单元1．概述在电力通信网管与监测系统中，要监测的远端通信站既有一些智能设备也有需要直接采集的信号。
智能设备一般可以通过RS232接口输出监测数据，而多台智能设备就需要多个RS232接口，可是网管中心和远端站之间却只有一条通道，这样就需要串口复用器。
需要直接采集的信号可以通过DQU系列采集器来完成。
我们研制的ECM3000-PTU分站监控单元正是为了这样的应用而设计的，它的全新设计集成了串口复用器和DQU系列采集器功能，使得结构更加紧凑美观，也便于操作人员操作和维护。
根据不同应用有两种结构可以选择，一种19英寸2U结构，一种19英寸5U结构。
2．组成及工作原理最小系统配置为：串口复用功能板一块，DQUK数据采集板一块，电源板一块。
根据需要监测的信号的多少和种类，可以扩展数据采集板。
系统工作原理如下图所视。
系统电源采用双路电源供电，系统上电后数据采集板独立完成数据采集工作，通过内部总线和串口复用功能板的串口6连接，经过串口复用器与上位机进行通信。
串口复用器和DQUK数据采集器的详细说明请参阅第二章和第三章的内容。
3．接线说明ECM3000-PTU的接线简单，所有接线都有后面出线。
见下图。
第二章串口复用器功能板1.功能目前，在电力通信网管理与监测系统中，大量地存在这样一种情况：除了要监测远端通信站的机房环境以外，还要监测通信站中的多台智能设备，这些智能设备通常用RS232接口输出监测数据，而网管中心和远端站之间却只有一条可用通道，不能满足同时监测多台设备的需要。
使用串口复用器，可以解决这个问题，图示如下：串口复用器能提供多个串行接口，在上图中，用串口1和网管中心的计算机相连，用其它串口分别连接多台被监测设备。
串口复用器接收所有被监测设备的数据，以分时传送的方式将各台设备的监测数据依次从串口1上送往网管中心。
同时，串口复用器还从串口1上接收网管中心的轮询和控制命令，将相关的命令转发到对应的被监测设备去。
一、DataMate3000微处理控制器简介DataMate3000的微处理控制器采用菜单式操作，监控、显示并运行精密冷却空调设备，使临界环境保持在设定的范围内；运行模式、控制设定值及告警状况等当前状态用液晶屏显示，使用方便。
本章主要介绍微处理控制器菜单操作，控制特点和参数设置。
1.1 显示屏液晶显示屏为64×128点阵，采用兰色LED背光，可显示4×8个汉字，中文菜单；有上移、下移、左移、右移键，确定键，ESC键，ON/OFF键，报警消音以及帮助键。
显示屏一般显示当前室内温度和湿度，设备输出状态（制冷、制热、除湿、加湿），报警信息，及当前时间。
温度21℃加热湿度58%RH除湿高湿报警1/82003/02/12 13:01图1-1 显示屏界面用户可以从主菜单上选择浏览某个设备运行状态以及报警等更详细的信息。
在浏览菜单时，当前菜单条反显；修改设置时，当前修改位反显。
1.2 控制按键定义及操作1．开/关ON/OFF（）键——开机，机组上电后在待机状态按下此键，机组进入开机启动界面；或关机，机组运行状态中，按下此键，机组进入关机等待界面；2．回车Enter（↙）键——确认键；进入选择的菜单界面；参数修改完毕后，按此键确认设定值并存入微处理器；3．退出Escape（ESC）键——退出本级菜单界面至正常界面或上一级菜单界面；参数修改过程中，按此键放弃菜单修改；4．增加（↑）键——在设定操作中增加显示的参数设定值；在浏览状态下，按此键将当前菜单向上滚动一行或一屏；5．减少（↓）键——在设定操作中减少显示的参数设定值；在浏览状态下，按此键将当前菜单向下滚动一行或一屏；6．左移（←）键——在设定操作中左移参数设定值的当前修改位；7．右移（→）键——在设定操作中右移参数设定值的当前修改位；8．报警消音Silence （）键——如果触发报警，控制器会显示当前报警内容并发出报警音，按此键清除报警提示界面并消除报警音；9．帮助Home（？）键——显示帮助说明文字。
艾默生机房专用空调DATAMATE3000产品介绍DataMate3000系列机房专用空调产品介绍
一、Datamate3000系列空调产品描述
艾默生机房专用空调DATAMATE3000产品介绍
Copyright by Emerson Network Power Co., Ltd 本文件版权属艾默生网络能源有限公司所有，未经书面授权批准不得随意复制
2

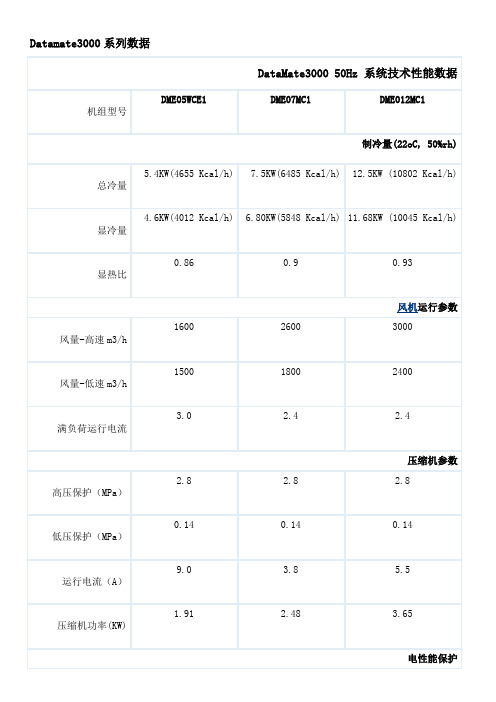

二、 Datamate3000系列机房专用空调数据
1、DME3000系列室内机技术参数
Datamate3000系列空调机组标准型室外机技术参数
Datamate3000系列空调机组低温型室外机技术参数
三、DATAMATE3000系列机组技术特点:
A.高显热比：
通讯机房内电子设备释放出大量的显热，DATAMATE3000针对机房
特点实现0.9以上的高显热比，在机房环境下使用，相对于普通舒适
性空调节省20-30%的能耗，并因此避免过度除湿和送风带雾。
B.先进的微电脑控制器：
●先进的微电脑控制
●全中文大屏幕LCD背光显示
●易操作的人性化界面
●精确的微电脑控制系统
●多级密码保护，防止误操作
●具备运行状态智能显示、专家故
障诊断功能
●记录各主要部件的运行时间
●室内显示器可直接读取室外机风
机运行状态及管路实时压力
●在有除湿需求时自动降低室内风机转速，快速除湿。
●具备气流丢失检测功能，可检测由于风机故障、过滤网堵塞等原因造成风量异常减少的
信息。
●设置参数自动保护，即使停电后也可以保存运行参数和告警记录
●储存200条历史告警信息
●具有来电自启动及延时设定功能
●独特的休眠模式和节能模式使机房达到最经济的运行效果
●控制系统增加抗干扰性电路设计，抗干扰性更强。
C.适合恶劣电源环境的电控部分：
●为恶劣电源环境专业设计，输入电源380V± 15％，可根据用户需求设置输入电源保护范
围（默认±15％）
●缺相保护、提示、告警功能，避免因缺相导致设备损坏
●相序检测、提示、告警、功能，避免因相序反导致烧压缩机；并且可选配相序自动调整
功能，即使相序接反机组无需人工干预即可正常运行。
●来电自启动功能中，具备延时启动（1-240秒可设定）功能，避免因来电闪断影响设备稳
定性，或因多台设备同时开机导致前端供电开关因浪涌导致“跳闸”
●可选配电源防雷器，进一步提高可靠性。
D．超强网络管理功能：
●配置标准的RS485监控接口
●提供标准的通信协议
●灵活的主备机切换功能
●实现机组自动切换、轮流值班功能
●方便的远程开关机和管理功能
●远程告警及查询和远程故障处理及消声
●兼容艾默生RDU系列监控管理系统，实现相应扩展功能（详情请咨询艾默生网络能源有
限公司）
E. 易操作维护的结构设计及防盗设计：
Datamate3000机组结构紧凑，只需很小的维修空间及地面空间，全正面维护，机组维护方便易行，灵活的机组安装方式。
前门板采用防盗六角螺母连接，增加室内机内器件的盗窃难度。
F.高可靠性：
Datamate3000机组的所有部件包括高效涡漩式压缩机，免维护离心风机等，都是按照每天24小时，全年365天工作而设计制造的。
以达到最长的运行时间及最少的维修费用。
G.大风量智能送风系统：
大风量送风可以提供更高的显冷量以及更远的送风范围，避免机
房内出现制冷死角、局部热点。
采用高效率、长寿命离心风机，满足
机房全天候运行要求。
在有除湿需求时控制系统控制风机自动降低风机转速，快速除湿。
具备气流丢失检测功能，可检测由于风机故障、过滤网堵塞等原
因造成风量异常减少的信息。
结构设计兼容EC风机，可提供EC风机机型
H．高能效比压缩机：
7.5kW和12.5kW机型应用高能效比的谷轮(Copeland,艾默生子公司，世界上最大的涡漩式压缩机生产厂)公司涡漩式( SCROLL )压缩机。
涡漩压缩机的活动部件的减少使机组的噪声
及震动降低很多；压缩机的压缩过程连续、平稳；压缩机的排气过
程旋转角度超过540度；在吸气及压缩过程中没有热量交换；在压
缩过程中制冷剂气流方向没有改变；减少了气流损失；涡漩式压缩
机无需高、低压阀门；减少了阀门容积损失，专利的动、静涡旋脱
离技术可有效防止产生液击；启动电流低。
同类压缩机能效比最高，
达到3.4。
J．无级调速低噪风冷冷凝器：
风冷冷凝器采用船用等级耐腐材料，具有良好的刚性和防腐性能，
适应多种环境条件。
采用无极调速风扇，实现节能、低噪,并且能够更
好地适应多变的气候。
室内显示器可直接读取室外机风机运行状态及
管路实时压力。
K.其它特点：
1）具备加湿功能的机型，采用可拆卸并可自动调节、冲洗式加湿罐。
为了适应许多水质很差的地区使用，它采用了独特的控制技术并使
用了“模糊逻辑”控制软件。
它可以根据水的电导率，自动调整电
极的电流值。
同时，它可以根据水的硬度，确定加湿罐的冲洗次数。
加湿器为可拆装式，对加湿器进行清洗后可继续使用，一方面，可
以延长加湿罐的使用寿命；另一方面，可以使加湿器达到最高的使
用效率。
因此，它可以用在水的电导率特别高的环境-常常是在很偏
远的地区。
2）具备加热功能的机型，采用PTC——正温度系数陶瓷式电热器。
其具备正温度系数发热特点，具有避免过热的特点。
采用两级电加
热。
3）标准配置的空气过滤器，可保证机房达到要求的洁净度。
符合美国ASHRAE52-76标准，提供的过滤器保证机房的洁净度达到B级机房的要求(直径大于0.5μm的灰尘粒子浓度≤18000粒/升)。
4）可适应极宽的室外环境。
普通机型-15℃~ +45℃范围内制冷工作，
LEE-TEMP机型-34℃~ +45℃范围内制冷工作。
加热不受温度条件限制。
5）选配节能卡，启用“休眠模式”更加节能。
6) 机组可配置电源防雷器，应对户外场所使用，大大提高了机组可靠性。
四、DataMate3000系列机组独特的节能设计
“经济运行”模式
DataMate3000系列空调机组设计了独特的“经济运行”模式选项，用户可以在控制系统中设置“经济运行”开启，并设置开启时间和结束时间，空调将定时在设定的时间内自动调整温度控制精度，目的是在低热负荷的时间放大控制范围、减少压缩机的启停次数，从而达到节能的目的。
在夜晚或其他低热负荷的时间段内，此方式可以在确保运行安全的前提下大大减少空调的能耗，达到对机房内环境柔性调节的目的。
休眠模式
通过选用艾默生特有的节能卡，DataMate3000系列空调可在运行中启用“休眠模式”。
此模式下，节能卡安装在机房内发热量相对较大的机柜内，当机房环境温湿度达到设定值时不仅停止压缩机运行，同时也将风机休眠。
机房环境温度升高时，空调机组通过节能卡收集机柜中实时的温、湿度信号，当达到开启需求时再启动压缩机和风机。
在此模式下，空调在无运行需求时，同时休眠风机，减小风机无谓做功，同时也避免了风机的发热，在节能方面一举两得。
室外机全调速
DataMate3000系列空调机组室外机风扇可实现无极调速，通过检测机房环境负荷或系统压力，自动调整室外机风扇转速，调整散热量，通过这种自动无极调速控制方式，空调可以在低热负荷的时段自动降低机组散热量，使整个系统一直运行在合理的范围内，从而达到节能、降噪的目的。
5、机组配置表。
