第一章编制依据

1、《建筑施工安全检查标准》（JGJ59－99）

2、《电气装置安装工程施工及验收规范》GB50254-96

3、《建筑给排水工程施工质量验收规范》GB50242-2002

4、《建筑电气工程施工质量验收规范》GB50303-2002

5、黑龙江省地方标准DB23

6、本工程施工总平面图及项目总施工组织设计

7、正式版施工图及业主要求

第二章工程概况

整个地下室拆模工作已经结束，且现场清理基本完成，地下二层临时照明和临时消防已完成安装；地下一层临时照明正在进行镝灯支架的安装，预计三月底能达到施工照明条件；地下一层临时消防在进行支管的安装工作，预计本月27号通水。只有大部分后浇带还未浇筑，部分楼梯还在支模阶段。

业主已于2月底确定地下二层23-26轴交E-G轴和地下一层24-25轴交M-N 轴为大商业地下室机电安装样板段，要求于3月31日完成样板段所有机电管道的安装，其中主要包括给排水、消防、空调、喷淋等管道的安装、除锈、防腐和保温；通风管道的安装和保温；桥架、灯具等的安装。

在早期，应用CAD叠图和BIM绘图完成大商业重要部位的管线综合，为样板的施工做好了技术准备和支持。在确定样板段位置后，通过算量统计出所需材料的数量，根据业主级设计的要求，提出材料进场计划，并由物资部门负责材料的购买、进场、取样、报验等程序，为样板段的施工提前做好准备。同时根据业主对工期的要求，紧密排布劳动力计划与具体的施工计划，为样板段的顺利施工提供硬件支持。

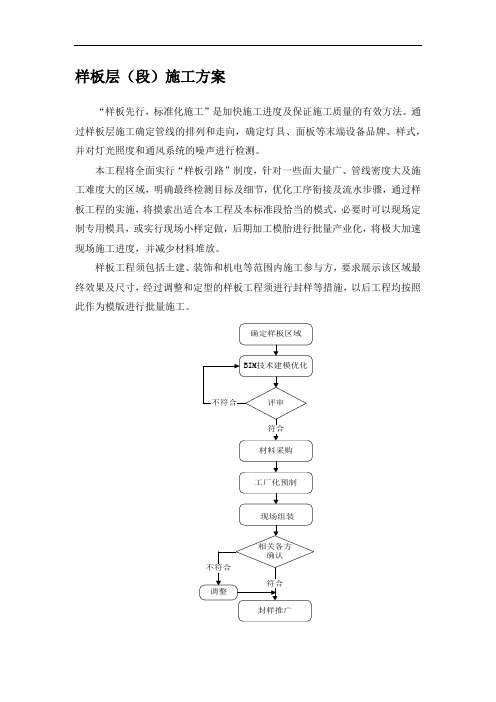

第三章样板段施工前期准备

一、样板段技术准备

1、CAD叠图效果

通过对样板段所有涉及到的机电图纸进行叠加，依据图纸设计及要求，进行分析和深化排布，得出最理想的管道走势，这样就能避免在正式安装阶段发生管道碰撞等不利于安装的情况。样板段管道剖面图如下图所示：

图1 地下二层样板段管道排布剖面图

图2 地下一层样板段管道排布剖面图

2、BIM绘图效果

通过对BIM技术的应用，在软件建模绘制机电安装内容，使得整个管道综合更加清晰准确的显示在眼前，同时可以通过合理调整，改变管道相互碰撞等情况，使管道排布更加准确、整齐。地下二层样板段BIM效果图如图3所示：

图3 地下二层样板段排布BIM效果图

图4 地下一层样板段管道排布BIM效果图二、样板段物资准备

样板段风管板材、空调水管计划表

申请项目佳木斯万达广场项目申请日期 2014年3月21日大商业空调负一、二层空调系统

序号材料名称规格型号单位技术质量

要求

需求数量已到货剩余量

1

镀锌钢板0.6 ㎡3518.51 14.545吨 2.027吨

2 0.75 ㎡6928.74 30吨10.792吨

3 1 ㎡7780.5

4 19.1吨41.977吨

4 1.2 ㎡5435.33 28.18吨23.02吨

5

螺旋管325*8 米420 420 0

6 273*

7 米1000 420 580米

7

焊接钢管219*6 米3000 924 2076

8 159*4.5 米2500 114 2386

9 140*4.5 米2000 798 1202

10 114*4 米3600 798 2802

11 89*4 米2200 1776 424

12 76*3.75 米1100 222 878

13 60*3.5 米270 427 157

14 114*3 米900 0 900

15 76*2.8 米1200 0 1200

16

镀锌钢管60*3.8 米180 0 180

17 48*3.5 米300 0 300

18 42*3.5 米300 0 300

19 33*3.2 米460 0 460

20 27*2.8 米120 0 120

21 114*4 米600 0 600

22

焊接弯头DN400 个14 0 14

23 DN300 个18 15 3

24 DN250 个33 0 33

25 DN200 个142 25 117

26 DN150 个180 15 165

27 DN125 个210 30 180

28 DN100 个205 15 190

29 DN80 个179 0 179

30 DN65 个145 15 130

31 DN50 个82 0 82

32

焊接大小头300*250 个偏心 4 0 4

33 300*150 个偏心 2 0 2

34 250*200 个偏心 2 0 2

35 250*150 个偏心 2 0 2

36 250*125 个偏心 4 0 4

37 200*150 个偏心18 0 18

38 200*125 个偏心 4 0 4

39 150*125 个偏心 6 0 6

40 150*100 个偏心12 0 12

41 150*80 个偏心 2 0 2

42 125*100 个偏心 6 0 6

43 100*80 个偏心13 0 13

44 100*65 个偏心 4 0 4

45 80*65 个偏心12 0 12

46 65*50 个偏心 5 0 5
