教你如何审RoHS测试报告

rohs的测试方法RoHS（限用有害物质指令）是指欧洲联盟制定的一项环保法规，旨在限制和排除电子和电气设备中的有害物质，以保护人类健康和环境。

在这篇文章中，我们将探讨RoHS测试的方法。

RoHS测试是由制造商、供应商和认证机构进行的，以确保产品符合RoHS指令的要求。

以下是RoHS测试的一般步骤：1.文件审查：首先，检测机构会对产品的相关文件进行审查，包括材料报告、零部件清单、供应商声明等。

这有助于确定产品中是否存在被限制的物质。

2.样品收集：根据文件审查的结果，样品会被选中进行进一步的化验和测试。

通常，样品数量的选择应该具有代表性，以确保测试结果的准确性。

3.化验分析：选取的样品将进行化验分析，目的是确定产品中是否存在RoHS指令中列出的有害物质。

以下是常用的化验分析方法：-X射线荧光光谱（XRF）:XRF是一种非破坏性的化学分析方法，可用于检测产品中的重金属含量。

通过X射线的激发，样品中的元素发射特定的能量，从而确定有害物质的存在。

-电感耦合等离子体质谱（ICP-MS）:ICP-MS是一种高灵敏度的质谱分析方法，可用于检测微量金属元素。

它将样品中的物质原子化，然后通过质谱仪分离和检测。

-质子能量损失谱（PIXE）:PIXE是一种基于质子束激发样品的方法，可以测量样品中的元素含量。

它的分辨率高，可以检测微量的有害物质。

4.问题解决：如果在化验分析中发现产品中存在被限制的物质，制造商需要采取相应的措施去消除或减少这些物质的使用。

例如，更换材料、改进生产工艺等。

5.检验和验证：在问题解决后，制造商需要重新进行测试，以确保产品符合RoHS指令的要求。

这个过程可以通过内部检验或第三方机构认证来完成。

需要注意的是，RoHS测试可以由制造商自行完成，也可以通过第三方认证机构进行。

第三方认证将增加其可靠性和可信度，因为这些机构通常具有高度的专业性和独立性。

同时，RoHS测试也需要定期进行，以确保产品在生命周期内一直符合指令的要求。

rohs报告解读-回复ROHS报告解读ROHS报告是指符合欧洲联盟《对电子电气设备用限制使用某些有害物质指令》（英文全称：Restriction of Hazardous Substances Directive）的要求所需要提交的证明文件。

该指令要求在电子电气设备中限制或禁止使用六种有害物质，包括铅、汞、镉、六价铬、多溴联苯醚（PBDEs）和多溴二苯醚（PBBs）。

ROHS报告是制造商或供应商为证明其产品符合该指令要求而提供的一种形式化文件。

ROHS报告的格式通常包括以下几个主要部分：产品基本信息、测试方法和标准、测试结果、限制物质和合规性标识。

在解读一个ROHS报告时，我们可以按照下面的步骤逐一进行分析和回答。

第一步：产品基本信息在ROHS报告中，首先需要关注的是产品的基本信息，例如产品名称、型号、制造商、日期等。

这些信息对于确认报告的相关性和可信度非常重要。

第二步：测试方法和标准ROHS指令要求产品必须通过一系列特定的测试方法和标准以确保其符合限制物质的要求。

这些测试方法通常由权威机构如欧洲标准化组织（CEN）和国际电工委员会（IEC）等制定。

在解读ROHS报告时，我们需要确认产品是否符合相应的测试方法和标准。

第三步：测试结果测试结果是ROHS报告的核心部分，它涵盖了对产品中各种物质含量的检测结果。

针对ROHS指令所规定的六种有害物质，报告应明确表明是否检测到这些物质以及检测结果是否符合指令要求。

这一部分通常以表格或图表的形式展示，方便阅读和比较。

第四步：限制物质在ROHS报告中，一般会对六种有害物质进行详细的解释和说明。

我们需要了解这些物质在电子电气设备中的应用、对环境和人类健康的潜在影响以及为何限制或禁止使用它们。

这些信息有助于我们更好地理解ROHS指令的背景和目的。

第五步：合规性标识ROHS报告最后一部分是合规性标识，即产品是否符合ROHS指令的要求。

通常有三种标识：符合、部分符合和不符合。

如何解读RoHS检测报告Intertek Testing Services Shanghai Ltd.上海天祥质量技术服务有限公司Smile Liu刘思明目录•RoHS指令简介•关于均质材料的指导性解释及拆样方法•RoHS检测的不同参考方法•RoHS测试报告的解读•R estriction o f the Use of Certain H azardousS ubstances in Electrical and Electronic Equipment (RoHS) Directive 2002/95/EC.•2003年2月公布于官方杂志•减少由电子电气设备中的有害物质引起的对环境和健康构成的风险•作为对WEEE指令的补充并与之平行执行•2004年8月13日转换成各成员国的国家法令.•正式生效：2006年7月1日.•仅对于2006年7月1日起投放市场的新产品。

•8类WEEE产品范围(不包括WEEE中8和9，医疗设备和监控设备)•包括家用的白炙灯泡和光源。

•不包括：–医用器材或监控设备（WEEE指令第8，9类）–在2006年7月1日前投放市场的维修备件。

–2006年7月1日前原先投放市场的再利用产品RoHS和WEEE范围–分类1.大型家用器具，如冰箱、洗衣机、微波炉；2.小型家用器具，如吸尘器、熨斗、钟表；3.信息技术和远程通讯设备，如电脑、复印机、打印机；4.用户设备，如电视机；5.照明设备，如荧光灯；WEEE : 不包含RoHS:包括家用的白炙灯泡和光源6.电气和电子工具，如电锯、缝纫机；7.玩具、休闲和运动设备；8.医疗设备(不适用于RoHS)9.监控设备(不适用于RoHS)10.自动售货机RoHS 指令要求–概要2006年7月1日后，新投放市场的电子电气设备不得含有如下受管制的有害物质：•重金属:–Lead 铅(Pb), Cadmium 镉(Cd), Mercury 汞(Hg), Chromium (VI) (Cr 6+).六价铬•某些含溴的阻燃剂–Polybrominated biphenyls (PBB’s);多溴联苯C 12H 10-X Br X (X= 1 to 10)–Polybrominated diphenyl ethers (PBDE’s).多溴二苯醚C 12H 10-X Br X O (X= 1 to 10)RoHS指令要求–概要•EU Technical Adaptation Committee (TAC)欧盟技术采用委员会已经制定基于“均质物质(单一物质)”重量的各有害物质允许的最大浓度（2005/618/EC）：•镉0.01 % (100 ppm)•铅，汞，六价铬，多溴联苯(PBBs)和多溴联苯醚(PBDEs)0.1 % (1000 ppm)TAC提议的定义TAC已经提议的关键定义:均质物质(单一物质):不能被机械地分成不同物质的一种物质.均质的(均相的):完全一致的组成成分.如单一的塑胶、金属、玻璃等等机械性分拆:原则上物质可用机械的方法分离拆解例如旋开、切断、压碎、磨碎和研磨等过程实例1 :Printed Circuit Board 印刷电路板1.Coatings(green,white,lacquer) onepoxy resin board环氧树脂板上的表面涂层(绿色,白色和光油) 2.Copper metal in epoxy resin board环氧树脂板上的印刷电路铜片3.Epoxy resin board excluding coatingsand coppermetal不包括涂层及铜片在内的环氧树脂板实例2 : Electrolytic Capacitor电解电容1.silver colour metal (terminal pin)银色金属(接脚)2.plastic with coatings (external sleeve)塑料连同表面涂层(外套管)3.silver colour metal (internal sleeve)银色金属(内套管)4.black rubber (pad of sleeve)黑色橡胶(套管垫)5.internal electrolytic paper withelectrolytic oil内电解纸连同电解油6.internal electrolytic aluminium内电解铝箔电子元件的拆解案例实例3 :Cable Wire Covering 外电源线-Black plastic wire covering with whiteprinting连同白色印刷的黑色塑料外线Internal Metal Cable Line 金属电源内线-Copper metal with transparent coatedpolymer连同透明高聚物被服层的铜金属请列举3种不需要RoHS检测的带电产品•香烟报警器•电子秤•测试仪器•医疗器械RoHS检测的不同参考方法RoHS检测的不同参考方法重金属分析(铅, 镉, 汞)仪器•Inductively coupled argon plasma optical emission spectrometry (ICP-AES)等离子耦合原子发射光谱仪•Inductively coupled argon plasma mass spectrometry (ICP-MS)等离子耦合原子发射光谱质谱仪•Flame atomic absorption spectrometry (FAAS)火焰原子吸收光谱仪•Graphite furnace atomic absorption spectrometry (GFAAS)石墨炉原子吸收光谱仪适用的方法•测试材料需要被完全消解（溶解）成液体形态.•测试材料中的重金属可被定量测试. (达百万分之一(ppm)级或更低)NHCONHNH NHDiphenylcarbazideCr 6++二苯卡巴肼选择性地与六价铬反应生成紫红色复合物，但是不与三价铬反应。

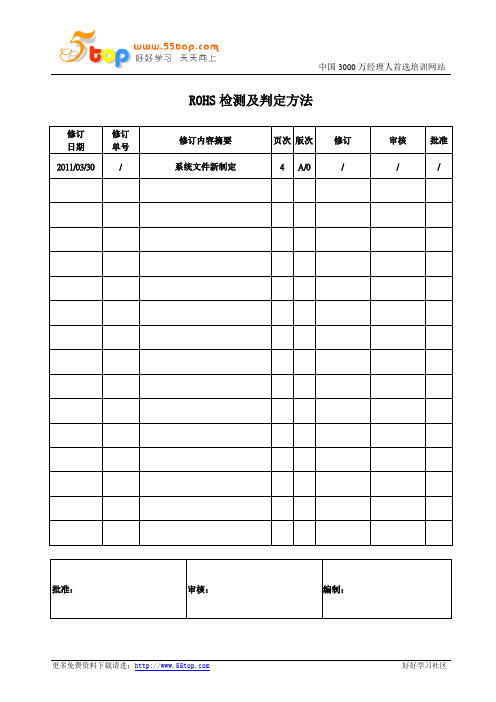

ROHS检测及判定方法
ROHS检测及判定方法
一、使用仪器：
1.ROHS检测仪，
2.相关样品准备工具
二、检测步骤：
1.将试样尽量加工成面积1*1cm以上的外形；
2.厚度要求大于3mm以上，达不到要求的可以叠加；
3.将样品放置于ROHS测试机上，根据测试需要设定类型和时间，开启机器进行测试，
4.测试完成后，依电脑上测试数据记录在检验报告上。

5.对于粉末状及液体性的被检测物，根据需要加工成可装在测试杯中的形状，进行检测
6.对无法检测或怀疑的物料，送外检检测；
三、要求：
1.根据欧盟指令，要求：单位：ppm
四．判定原则：
1.需检测物料按要求三进行判定，不合格的作拒收处理；
2.需检测物料测试结果：Cd>50ppm;或其他任一物质大于850ppm，从工厂控制角度出发，工程师
可根据以往经验拒收评审或让步。

3.由于PBB&PBDE与Cr6+目前IQC的检测设备无法详细测出，暂不列入控制项目，到相关设备到
位后详细控制；
4.对相关豁免的项目及特定项目，控制量按企标判定。

五. 记录原则：
1.总体记录工作与检验的工作记录一致，在检验单上注明检测合格与否；不合格的写明不合格项
目和数据；
2.在日报记录上，增加ROHS检测合格情况，对应各图号、批次注明ROHS测试合格与否；
3.由于非所有产品都需控制，所以对出欧盟及WORX以外国家的产品无须检测，
4.由于涉及通用料件，对测试不合格的批次的料件，IQC工程师可根据定单需要让步接收，。

1.0目的和范围:1.1目的：依据客户要求，通过技术识别明确本公司在制造过程中使用到的各种环保材料的风险度，以达到对高危材料重点监控，防止因为各种原因造成材料各批次之间限制使用物质含量的显著偏差；1.2范围：本公司制造的电池所包含的所有材料，包括生产中所用到的添加剂和包装材料等（复合材料及液体除外）；2.0 ROHS 定义:2.1 ROHS 定义：在电子电气设备中限制使用某些有害物质指令，指令要求于2006年7月1日起，禁止在欧盟市场销售含有铅（Pb ）、镉（Cd ）、汞（Hg ）、六价铬（Cr6+）、多溴联苯（PBB ）、多溴联苯醚（PBDE ）六种有害物质的电子电气设备；2.2 相关术语解析：2.2.1 主要原材料：对电池性能有影响的材料； 2.2.2 一般原材料：对电池性能无影响的材料；2.2.3 生产辅料/包装材料：不在电池产品上体现的材料；3.0 ROHS 测试使用仪器及辅助工具： 3.1 ROHS 测试仪； 3.2 相关样品准备工作；4.0 ROHS 测试步骤： 序号步骤测试方法所需工具图片 备注1电源检查测试前检查测试仪器各电源接头是否完好无损，是否在有效期内（如图示） /2预热打开ROHS 测试仪及电脑测试软件，选择预热功能，预热时间：1000秒（如图示）/序号 步骤 测试方法 所需工具 图片 备注查看ROHS 测试仪器是否完好，电源是接通点击“预热” 设置预热时间为1000秒后，点击确认预热剩余时间显示计量组校正标签3设备初始化打开测试软件，点击“初始化”，然后出现如图示界面，选择2号准直器及放入银校正片，然后点击“确认”准直器/银校正片 详见5.1说明4测试开始前准备测试开始前，选择准直器对应的测试类型，并将测试材料放入仪器中，设置测试时间为200秒，点击“确认“原材料样品详见5.2说明5开始测试点击“开始“测试，出现测试材料信息对话框，将所测材料信息填写完整后，点击：“确认”后，开始测试/6测试中仪器开始测试，此时软件中显示：“正在扫描样品！”，测试仪器下方绿灯亮起为正常测试/序号 步骤 测试方法 所需工具 图片 备注点击“初始化”选择2号准直器，放入银校正片，点击“确认”银校正片设置测试时间为200秒所要测试的材料放入测试仪中选择对应的材料类别点击“开始”输入测试材料的信息后，点击“确认”ROHS 测试仪器正常工作中测试软件正在测试中7结果判定待测试结果出后，按照测试单上测试显示的结果，对此批来料ROHS 测试结果做出判定/8数据保存将测试数据保存在专用文件夹，/9关闭仪器关闭测试仪器电源及电脑软件，做好保养工作碎布5.0 相关附件说明： 5.1 准直器及银校正片： 序号使用物件说明图片1准直器本测试仪共有3个准直仪，按照测试的不同材料选择不同的准直器序号 使用物件 说明 图片ROH S 测试标准值及测试结果是否合格ROHS 测试各元素实际含量显示将测试数据记录表，命好文件名，放置在指定文件夹测试仪所用到的三个准直器使用碎布对仪器进行清洁保养关闭仪器电源，关闭电脑测试软件2银校正片每次测试前仪器初始化时所用到的物件，相当于设备的校正标准件5.2 准直器的使用方法： 序号准直器编号对应测试材料类型其它测试类型 测试类型选择11号准直器测塑料中：Cr 、CI 测焊锡中：Cr 、Cd 、Pb 、Hg1号准直器用来：预热22号准直器测塑料及其它2号准直器用来：初始化33号准直器测钢铁中：Cr 、Cd 、Pb 、Hg 测有色金属中：Cr 、Cd 、Pb 、Hg 测镁铝中：Cr 、Cd 、Pb 、Hg/6.0 ROHS 测试6种有害物质含量的判定：ROSH 6种有害物质含量标准物质名称铅（Pb ）汞(Hg)镉(Cd) 六价铬(Cr6+)多溴联苯(PBB) 多溴联苯醚(PBDE)含量标准 ≤1000PPM ≤1000PPM ≤100PPM≤1000PPM≤1000PPM≤1000PPM7.0判定原则及测试频率：7.1 参照6.0附件：“ROHS 6种有害物质含量标准”，对所测试的原材料进行最终判定， 7.2 特殊情况下，将测试结果反馈给相关人员，由相关人员评估后给出最终结果 7.3 现阶段，复合材料及液体来料不列入ROHS 检验范围。

eu rohs 检测方法及项目EU RoHS（Restriction of Hazardous Substances）指令是欧洲联盟针对电子电气设备的有害物质限制要求，旨在保护环境和人体健康。

为了确保产品的合规性，需要进行EU RoHS检测。

本文将介绍EU RoHS检测的方法和项目。

一、EU RoHS检测方法EU RoHS检测主要采用两种方法：X射线荧光光谱仪（XRF）和湿化学法。

这两种方法均能准确测量产品中有害物质的含量，但具体使用哪种方法需要根据产品的特点和要求来确定。

1. X射线荧光光谱仪（XRF）X射线荧光光谱仪是一种非破坏性的分析方法，通过测量样品发射的荧光X射线来确定样品中元素的含量。

该方法可以快速、准确地测量产品中有害物质的含量，如铅、镉、汞等。

同时，XRF方法不需要使用化学试剂，避免了对环境的二次污染。

2. 湿化学法湿化学法是一种将样品溶解后，通过化学反应测定有害物质含量的方法。

该方法适用于测量铅、六价铬、汞等物质的含量。

湿化学法需要使用一系列的化学试剂，对实验环境和操作人员要求较高。

二、EU RoHS检测项目EU RoHS检测项目主要包括以下几个方面的内容：1. 铅（Pb）：铅是最常见的有害物质之一，主要存在于电子元器件中的焊料和电路板上。

EU RoHS要求铅含量不得超过0.1%。

2. 镉（Cd）：镉主要存在于镉镀层、蓄电池和染色剂等产品中。

EU RoHS要求镉含量不得超过0.01%。

3. 汞（Hg）：汞主要存在于荧光灯、温度计和电子开关等产品中。

EU RoHS要求汞含量不得超过0.1%。

4. 六价铬（Cr6+）：六价铬主要存在于染料、防腐剂和电镀层等产品中。

EU RoHS要求六价铬含量不得超过0.1%。

5. 多溴联苯（PBB）：多溴联苯主要存在于塑料材料中，如电缆和外壳。

EU RoHS要求多溴联苯含量不得超过0.1%。

6. 多溴二苯醚（PBDE）：多溴二苯醚主要存在于塑料材料和电子元器件中。
