涵洞坐标计算表

一个excle模板的制作在当今社会，eｘcle的使用已经是越来越来频繁了,几乎涉及所有的行业,路桥施工也不例外。

我在某路桥公司曾经负责过某项目部的测量工作。

大家都知道，测量最主要的就是计算了,如坐标、高程、横坡度等。

我现在给大家推荐一款我自己编制的关于测量计算的exｃel模板.首先我会跟大家介绍一下模板的作用,然后再一一讲解此模板的制作过程.首先给大家看一下此模板的界面如下：也许大家咋一看，切~ 这算啥，我也会做这张表格，实在是太简单了．不错,如果仅仅是靠手动输入这样子的数字,也许只要懂一点点eｘcｌｅ的人都会制作出这张表格吧。

不过,这张表格并不是你表面所看到的仅仅是几个数字而已，其内在的公式才是它的亮点。

也许这样讲大家还不是很清楚,我继续给大家截个图,看看它里面的公式是什么。

大家注意到上面的公式了吗,并不是仅仅是输入数字就完事的，它是一个自定义函数zb ｘ(）,那么后面的都是一样吗？完全正确,后面的都是自定义函数,它们分别是zby（）、sqx(）、hpｚ()、hpｙ（)。

也许大家会问,恩，是不错,但是有什么用呢？那让我先给大家简述一下这个自定义函数的用法。

竟然是一个函数,那么它就必须要有一个自变量，这几个函数的自变量又是什么呢?其实这个模板里面所有函数的自变量只有一个，就是桩号。

什么意思?就是只要你给出任意一个桩号，都能得到其对应的坐标、中桩高程和横坡度.假设我们要K３8+０00～K38+200段落内每隔2０M一个断面所有点的坐标、中桩高程、以及左右横坡。

我就用这个模板给大家演示一下（此模板暂时数据只针对黄祁高速公路六标项目部）。

先在桩号那一列把K3８+000～K38+200输入进去,可不要真的把字母“K”和加号“+”给输进去,只用输入纯数字就行了，否则计算会出错,之所以在模板里显示的是那样子,只不过是自定义的单元格式而已。

第二步剩下的仅仅就是拖动公式了，后面的都是公式,所以可以一起拖下来，先选定后面的所有单元格,然后向下直接拖动至最后,那么你需要的数据就全部出来了。

第六章 涵洞设计与放样第一节 涵长计算一、正交涵洞长度计算（一）无超高加宽时： B 上=B 下=0.5BH —路基填土高度，涵底中心至路基边缘高度。

h 上、h 下——涵洞上下游洞口建筑高度。

m —路基边坡率 i0——涵底坡度L 上、L 下——涵洞上下游水平长度（m ）。

L 上=i0m 1h -H m ⋅++上）（上BL 下=i0m 1h -H m ⋅-+下）（下B涵洞总长L= L 上+L 下若缘石外低端不在路基边坡延长线时，h 上、h 下用h 上+t 、h 下+t 代替，t ——厚，a ——宽（二）有超高加宽时（设在平曲线内） 1、i0与i1方向一致 L 上=i0m 1i1B h -H m ⋅+⋅++）上（上BL 下=i0m 1W i1W h -H m ⋅-+⋅-+）下（下BB 上、B 下——半个标准路基宽 W ——路基加宽 涵洞总长L= L 上+L 下注意：路基的设计高为未超高加宽前路基内侧边缘点的高程。

图6-2有超高加宽时涵长计算12、i0与i1方向相反L 上=i0m 1i1h -H m ⋅+⋅-++）上（上W W BL 下=i0m 1i1B h -H m ⋅-⋅++）下（下B涵洞总长L= L 上+L 下（三）斜交斜做涵洞因：L 上•cos α=B 上+ m （H- h 上- L 上•i0）+a 所以： L 上=i0m c ah -H m ⋅+++αos B 上）（上同理：L 下=i0m c ah -H m ⋅-++αos B 下）（下实训项目：根据已知条件计算涵洞长度。

实训时间：2课时。

图6-3有超高加宽时涵长计算2图6-4斜交斜做涵长计算第二节 涵址测量一、 涵位中桩钉设直线上的涵位用花杆穿线的办法（经违仪）确定中桩，或用全站仪坐标法定设中桩。

曲线上的涵位用切线支距法定设中桩。

切线支距法步骤：1、预估ZY 到涵中心桩的曲线长。

2、查切线支距X 、Y ，或根据曲线长和偏角计算X 、Y 。

公路工程内业资料填写参考样本编制单位：一、平面位置检查记录表施检表(6) 平面位置检查记录表编号：第 1页共 1页施检表(6) 平面位置检查记录表编号：第1页共1页施检表(6) 平面位置检查记录表编号：第1页共1页施检表(6) 平面位置检查记录表编号：第1页共1页说明：1、多数设计图纸中，坐标是保留3位小数的，应严格按设计图纸填写数据。

△X 、△Y 偏差值，数值应保留到个位数,即精确到mm 。

数值按四舍五入处理。

△X 、△Y 数值前面可以、也可以不填写填“+，－”符号。

2、严格按照部颁表格填写，不能省去设计值X 、Y 及实测值X 、Y 的填写。

如：直接填写 是不正确的，应有计算过程。

3、关于桥梁、涵洞的坐标点，设计图纸上一般是有桩中心点的，其它部位如承台、盖梁等，图纸未直接给出，我们应该根据桩的坐标及与其它构件的相应平面位置关系，推算出其它部位的坐标，这是需要通过计算的。

二级公路以上含二级、中桥以上含中桥的资料必须有主要构件的平面位置检查记录表，公路等级低、要求不高时可省去。

4、注意合格率可以适当降低一些，得分不能太高。

5、特别注意的是，如果施工现场分开左、右幅施工的，左右幅应该分开检测，施工日期也不相同的。

6、注意桩号与范围的填写。

如填写：K44+210～K47+210 C40砼面层中线平面偏位。

二、3米直尺平整度检查记录表施检表(19) 3m 直尺平整度检测记录表 编号： 第1页 共1页22Y X ∆+∆22Y X ∆+∆22Y X ∆+∆施检表(19) 3m直尺平整度检测记录表编号：第1页共1页说明：1、路基、基层、面层要求是：“每200米测2处×10尺”。

每处应填写连续检测10尺时的桩号，桩号范围是30米整，如“K44+200~K44+230”。

2、测量间隙的尺子有两种：楔形塞尺和深度尺。

两种尺的刻度读数分辨率应小于等于0.2㎜。

全部检测数值均精确至0.2㎜。

3、路肩（如土路肩、硬路肩）平整度检测的要求是：“每200米测2处×4尺”。

第一部分桥梁在曲线上的布臵一、梁的布臵与基本概念1梁的布臵设在曲线上的钢筋混凝土简支梁式桥，每孔梁仍是直的，于是各孔梁中线的连接线成为折线，以适应梁上曲线线路之需要。

但若按图1所示布臵，使线路中线与梁的中线在梁端相交，则由图可以看出，线路中线总是偏在梁跨中线的外侧，当列车过桥时，外侧那片梁必然受力较大；况且列车运行时要产生离心力，使外侧的一片梁受力较大的现象更加严重。

为了使两片梁受力较为均衡，合理的布臵方案应把梁的中线向曲线外侧适当移动。

一般情况下梁的布臵有两种方案：⑴平分中矢布臵：在跨中处梁的中线平分矢距f，即梁的中线与线路中线的偏距f1=f/2；在桥墩中线处梁的中线与线路中线的偏距E=f/2。

这种布臵的特点是内外侧两片梁的偏距相同（f1=E=f/2），故两片梁的人行道加宽值相等。

⑵切线布臵：在跨中处梁的中线与线路中线相切，即偏距f1=0；在桥墩中心处梁的中线与线路中线的偏距为E=f。

（f=R-R*COS(α/2)）12图1 梁的中线连成折线示意1----线路中线 2-----梁的中线2基本概念桥梁工作线：在曲线上的桥，各孔梁中心线的连线是一折线，称桥梁工作线，与线路中线不一致，如图2， AB -BC 是桥梁工作线，abc是线路中线，E=F/2*1/COS （α/2） 桥墩中心：两相邻梁中心线之交点是桥墩中心，如图2中的A ，B 及C 各点。

基本概念中所述均指桥墩无预偏心的情况（见桥墩布臵图3）；有预偏心时见桥墩布臵图4，桥墩中心在偏距的基础上再向曲线外侧偏移一距离，偏移距离详见设计图。

桥墩轴线：过桥墩中心作一直线平分相邻二孔梁中心线的夹角，这个角平分线即桥墩横轴（又称横向中线），如图2中的Bb ；过桥墩中心作桥墩横轴的垂线为桥墩纵轴（又称纵向中线）。

桥墩中心里程：桥墩横轴与线路中线之交点称桥墩中心在线路中线上的对应点，如图2中的a 、b 及c 点。

桥墩中心里程即以其对应点的里程表示之。

偏距E ：桥墩中心与其对应点之间的距离称为偏距，如图2的Aa 、Bb 及Cc ；偏距的大小由梁长及曲线半径决定之（E=L2/16R ，L 梁长，R 曲线半径）。

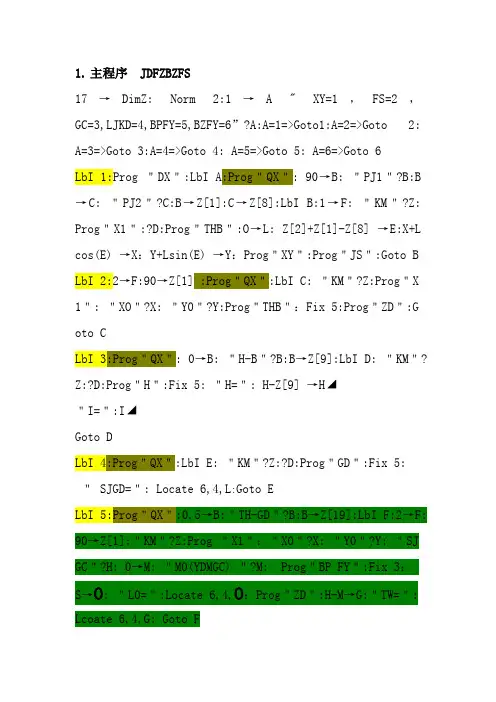

1.主程序 JDFZBZFS17→DimZ: Norm 2:1→ A " XY=1，FS=2，GC=3,LJKD=4,BPFY=5,BZFY=6”?A:A=1=>Goto1:A=2=>Goto 2: A=3=>Goto 3:A=4=>Goto 4: A=5=>Goto 5: A=6=>Goto 6LbI 1:Prog ＂DX＂:LbI A:Prog＂QX＂: 90→B: ＂PJ1＂?B:B →C: ＂PJ2＂?C:B→Z[1]:C→Z[8]:LbI B:1→F: ＂KM＂?Z: Prog＂X1＂:?D:Prog＂THB＂:O→L: Z[2]+Z[1]-Z[8] →E:X+L cos(E) →X：Y+Lsin(E) →Y：Prog＂XY＂:Prog＂JS＂:Goto B LbI 2:2→F:90→Z[1] :Prog＂QX＂:LbI C: ＂KM＂?Z:Prog＂X 1＂: ＂XO＂?X: ＂Y0＂?Y:Prog＂THB＂：Fix 5:Prog＂ZD＂:G oto CLbI 3:Prog＂QX＂: 0→B: ＂H-B＂?B:B→Z[9]:LbI D: ＂KM＂? Z:?D:Prog＂H＂:Fix 5: ＂H=＂: H-Z[9] →H◢＂I=＂:I◢Goto DLbI 4:Prog＂QX＂:LbI E: ＂KM＂?Z:?D:Prog＂GD＂:Fix 5:＂ SJGD=＂: Locate 6,4,L:Goto ELbI 5:Prog＂QX＂:0.5→B:＂TH-GD＂?B:B→Z[19]:LbI F:2→F: 90→Z[1]:＂KM＂?Z:Prog ＂X1＂：＂X0＂?X: ＂Y0＂?Y: ＂SJ GC＂?H: 0→M: ＂M0(YDMGC) ＂?M: Prog＂BP FY＂:Fix 3：S→O: ＂L0=＂:Locate 6,4,O：Prog＂ZD＂:H-M→G:＂TW=＂: Lcoate 6,4,G: Goto FLbI 6:Prog＂DX＂:LbI G:Prog＂QX＂:LbI H:1→F:90→Z[1]:＂KM＂?Z: Goto G:Prog＂X1＂:?D:Prog＂THB＂:Prog＂XY＂:Prog＂JS＂:Prog＂H＂:0→M:＂M0＂?M:Fix 2:H-M→T:＂TW=＂: 6,4,T◢ Goto H2. 坐标计算次程序（ＴＨB）LbI J: If F=1:Then Prog "Z"：Ｇoto 1:Else Prog ＂ZX＂：Ｇoto 2: IfEnd: LbI 1:I+D×COS(Z[2]+Z[1]) →X: J+D×Sin(Z[2]+Z[1]) →Y: LbI 23.路基开挖边线及填方坡脚线放样程序程序名：BP FYLbI H: 13→L:H-M→G: Prog “W1”:If G <0:Then –G →G:G oto W:Else G →G:Goto TLbI W:Z[8]+Z[9]→A: If G >A:Then Goto 1:Else If G >Z[8]: Then Goto 2:Else Goto 3:IfEndLbI 1: L+Z[10]+Z[11]+Z[12]+( G -A-( Z[11]+Z[12])×0.03)×Z[7]+Z[9]×Z[6]+Z[8]×Z[5] →S:Goto ZLbI 2: L+Z[10]+Z[11]+( G -Z[8]- Z[11]×0.03)×Z[6]+Z[8]×Z[5] →S:Goto ZLbI 3: L+ G×Z[5]→S:Goto ZLbI T:Z[16]+Z[17] →B：If G >B:Then Goto 4:Else If G >Z [16]:Then Goto 5:Else Goto 6:IfEndLbI 4: L+Z[18] ×2+ (G -B-2×Z[18]×0.03）×Z[15]+ Z[17]×Z[14]+ Z[16]×Z[13]→S:Goto ZLbI 5: L+Z[18]+( G -Z[16]- Z[18]×0.03)×Z[14]+Z[16]×Z [13]→S:Goto ZLbI 6: L+ G×Z[13]→S:Goto ZLbI Z4.极坐放样计算程序(计算放样点至置仪点方位角及距离)程序名：JSX：Y：Z[11]→K：Z[12]→L：Pol(X-K, Y-L):IF J<0:Then J+360→J：IfEnd：Fix 4:” FWJ=”: J◢DMS◢Fix 5:” S=”: I◢程序名：ZDFix 3:＂ＫＭ＝＂：Locate 6,4,Ｚ：＂Ｄ＝＂：Locate 6,4,Ｄ5.交点法正算子程序(Z)程序名：ZH2÷R÷24-H∧(4) ÷2688÷R∧(3)→A(圆曲线内移量H表示缓和曲线长)H÷2-H∧(3) ÷240÷R2→B（切垂距）（（H2-N2）÷24÷R）÷Sin(Abs(P))-((H∧(4)-N∧(4))/2688/R∧(3)) ÷Sin(Abs(P))→E(R+A)tan(Abs(P) ÷2)+B-E→T:P÷Abs(P) →W0→M:H→CIf Z≤O-T:Then Z-O→S:G→Z[2]:Goto 2: IfEndIf Z≤O-T+H:Then Z-O+T→S:Prog “HX”:G+WK→Z[2]:Goto 4:IfEndIf Z≤O-T+ΠR×Abs(P) ÷180+H÷2-N÷2: Then 180(Z-O+T-0.5H) ÷R÷Π→S: A+R(1-Cos(S))→B H÷2-H∧(3) ÷240÷R2+Rsin(S)→A:R→M:G+WS→Z[2]:Goto 4: IfEnd:O-T+ΠR×Abs(P)÷180+H÷2+N÷2-Z→S:(R+N2÷R÷24-N∧(4)÷2688÷R∧(3))tan(Abs(P) ÷2)+N÷2-N∧(3) ÷240÷R2+E→T :N→H:Prog “HX”:G+P →S:S-WK→Z[2]:U+(T-A)Cos(S)-WBSin(S)→I:V+(T-A)Sin(S)+WBcos(S)→J:Goto 3:LbI 4:U+(A-T)cos(G)-WBsin(G)→I:V+(A-T)Sin(G)+WBcos(G) →J: Goto 3: LbI 2:U+Scos(Z[2])→I:V+Ssin(Z[2]) →J: LbI 3:C→H6. 交点法缓和段转化子程序(HX)程序名：HXS-S∧(5) ÷40÷R2÷H2+S∧(9)÷3456÷R∧(4) ÷H∧(4)→A:S∧(3) ÷6÷R÷H-S∧(7) ÷336÷R∧(3) ÷H∧(3)+S∧(11) ÷42240÷R∧(5) ÷H∧(5)→B:90S2÷Π÷R÷H→K:RS÷H→M7. 交点法反算子程序(ZX)程序名：ZXZ:0→D:LbI 0:Prog “Z”:Pol(X-I,Y-J):J-Z[2] →J:Isin(J) →S:Icos(J) →I:If Abs(I)<0.1:Then Z+I→Z:S→D:Goto 2:Else Goto 1: LbI 1:If M=0:Then Z+I→Z:Goto 0:Eles Pol(M-WS,I):(JMΠ)/180→I:Z+I→Z:Goto 0:IfEndLbI 28.路基标准半幅宽度计算程序程序名GD1→S: Prog “G1”:Z-C→E:(B-A)*E/S+A→L:9. 导线点子程序（DX）程序名：DX“X Z”?K:”YZ”?L:K→Z[11]:L→Z[12]10.高程计算子程序（H）程序名：HP rog “S1”:C-T→F:Z-F→S:C+T→E:G-TI→Q:If T=O:Then Q+SI→H:Goto 0:Else If Z<F:Then Q+SI→H:Goto 0:Else If Z≤E:Then Q+SI+S2÷2÷R→H:Goto 0:LbI 0:H:If D=0:Then Goto I:Else Prog “I”:H+V→H:Goto ILbI I11.高程超高计算程序（I）程序名：IIf Z[3]=1:Then Prog “I1”:Goto 1: IfEndLbI 1: If W=1:Then Goto Z:Else Goto X: IfEndLbI Z:If S=0:Then Abs(D)×M→V:Goto 2:Else Abs(D)×((N-M)×(Z-C)÷S+M)→V:Goto 2:IfEnd:LbI X:If S=0:Then Abs(D)×M→V:Goto 2:Else Abs(D)×(((3((Z-C)÷S)2-2((Z-C)÷S)∧(3))×(N-M))+M)→V:Goto 2:IfEndLbI 2:Abs(D)→E:V÷E→I:I(E-K)→V15．线路选择子程序(线路选择输0时。

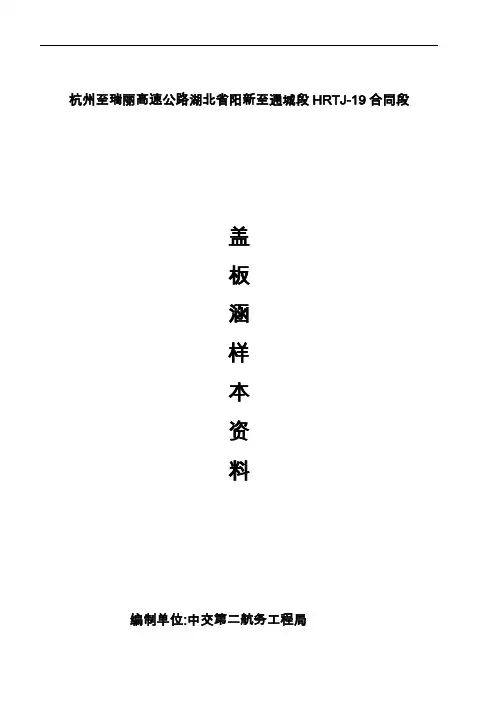

杭州至瑞丽高速公路湖北省阳新至通城段HRTJ-19合同段盖板涵样本资料编制单位:中交第二航务工程局编制日期:二ＯＯ九年十月涵洞总体质量检验表施工单位：中交第二航务工程局合同号：HRTJ-19分项工程质量检验评定表施工单位：中交第二航务工程局合同号：HRTJ-19监理单位：重庆交通工程监理咨询有限公司编号：ZP-002-□□-□□□□□□□-□□计算：陈磊复核：王敏检验负责人：胡晓梅日期：2009.10.13施工放线测量记录表承包单位：中交第二航务工程局合同号：HRTJ-19监理单位：重庆市交通工程监理咨询有限责任公司编号：C-007－□□□－□□－□□□□测量：雷敏记录（计算）：陈亮复核：龚护建日期：2009.10.13水准测量记录表施工单位：中交第二航务工程局合同号：HRTJ-19测量：雷敏记录（计算）：陈凡复核：龚护建日期：2009.10.13施工测量放样报验单施工单位：中交第二航务工程局合同号：HRTJ19施工放线测量记录表承包单位：中交第二航务工程局合同号：HRTJ-19监理单位：重庆市交通工程监理咨询有限责任公司编号：C-007－□□□－□□－□□□□测量：雷敏记录（计算）：陈亮复核：龚护建日期：2009.7.27水准测量记录表施工单位：中交第二航务工程局合同号：HRTJ-19测量：雷敏记录（计算）：陈亮复核：龚护建日期：2009.7.27基坑质量交验单施工单位：中交第二航务工程局合同号：HRTJ-19监理单位：重庆市交通工程监理咨询有限责任公司编号：ZJ-090-□□-□□□□□□□-□□地基承载力检验记录表编号：S—025—□□□—□□□□水准测量记录表施工单位：中交第二航务工程局合同号：HRTJ-19测量：雷敏记录（计算）：陈亮复核：龚护建日期：2009.7.7地基处理交验单施工单位：中交第二航务工程局合同号：HRTJ-19监理单位：重庆市交通工程监理咨询有限责任公司编号：ZJ-091-□□-□□□□□□□-□□水准测量记录表施工单位：中交第二航务工程局合同号：HRTJ-19测量：雷敏记录（计算）：陈亮复核：龚护建日期：2009.7.7水准测量记录表施工单位：中交第二航务工程局合同号：HRTJ-19测量：雷敏记录（计算）：陈亮复核：龚护建日期：2009.7.7水准测量记录表施工单位：中交第二航务工程局合同号：HRTJ-19测量：雷敏记录（计算）：陈亮复核：龚护建日期：2009.7.7水准测量记录表施工单位：中交第二航务工程局合同号：HRTJ-19测量：雷敏记录（计算）：陈亮复核：龚护建日期：2009.7.14（注：样本资料，省略第2～12层换填资料）水准测量记录表施工单位：中交第二航务工程局合同号：HRTJ-19测量：雷敏记录（计算）：陈亮复核：龚护建日期：2009.7.14水准测量记录表施工单位：中交第二航务工程局合同号：HRTJ-19测量：雷敏记录（计算）：陈亮复核：龚护建日期：2009.7.17混凝土浇筑申请批复单施工单位：中交第二航务工程局合同号：HRTJ-19监理单位：重庆市交通工程监理咨询有限责任公司编号：ZK-009-□□-□□□□□□□-□□集料含水率试验记录表编号：S—052—□□□—□□□□集料含水率试验记录表编号：S—052—□□□—□□□□混凝土施工原始记录表施工单位：中交第二航务工程局合同号：HRTJ-19监理单位：重庆市交通工程监理咨询有限责任公司编号：ZJ-084-□□-□□□□□□□-□□水泥混凝土拌和物坍落度、稠度试验记录表编号：S－080—□□□—□□□□明挖（扩大）基础质量检验表施工单位：中交第二航务工程局合同号：HRTJ-19该盖板涵共有5节，现范本只是1.3节砼资料，检验表是基础砼全部完成一次验收。

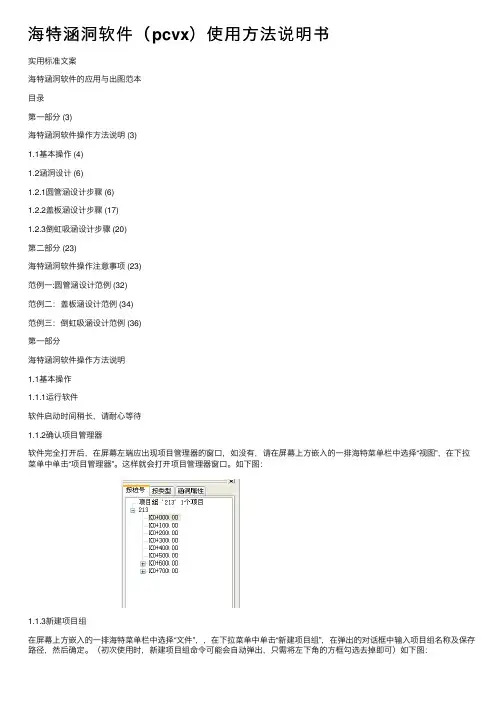

海特涵洞软件（pcvx）使⽤⽅法说明书实⽤标准⽂案海特涵洞软件的应⽤与出图范本⽬录第⼀部分 (3)海特涵洞软件操作⽅法说明 (3)1.1基本操作 (4)1.2涵洞设计 (6)1.2.1圆管涵设计步骤 (6)1.2.2盖板涵设计步骤 (17)1.2.3倒虹吸涵设计步骤 (20)第⼆部分 (23)海特涵洞软件操作注意事项 (23)范例⼀:圆管涵设计范例 (32)范例⼆：盖板涵设计范例 (34)范例三：倒虹吸涵设计范例 (36)第⼀部分海特涵洞软件操作⽅法说明1.1基本操作1.1.1运⾏软件软件启动时间稍长，请耐⼼等待1.1.2确认项⽬管理器软件完全打开后，在屏幕左端应出现项⽬管理器的窗⼝，如没有，请在屏幕上⽅嵌⼊的⼀排海特菜单栏中选择“视图”，在下拉菜单中单击“项⽬管理器”。

这样就会打开项⽬管理器窗⼝。

如下图：1.1.3新建项⽬组在屏幕上⽅嵌⼊的⼀排海特菜单栏中选择“⽂件”，，在下拉菜单中单击“新建项⽬组”，在弹出的对话框中输⼊项⽬组名称及保存路径，然后确定。

（初次使⽤时，新建项⽬组命令可能会⾃动弹出，只需将左下⾓的⽅框勾选去掉即可）如下图：1.1.4添加涵洞新建的项⽬组会在项⽬管理器中显⽰出来。

在项⽬管理器中右击项⽬组的名称，在弹出的菜单中选择添加涵洞命令。

然后在接下来弹出的对话框中选择涵洞类型模板并输⼊涵洞桩号，最后确定。

如下图：1.2涵洞设计新建的涵洞桩号会出现在项⽬管理器中，右击新建的涵洞，弹出的菜单⾥会显⽰出所有可以进⾏的操作及参数的编辑。

下⾯以新建的圆管涵进⾏详细说明。

1.2.1圆管涵设计步骤设计步骤1.涵洞选型。

右击涵洞桩号在弹出菜单中选择“涵洞选型”，在弹出的对话框中选择左右洞⼝的形式（⼀般可选锥坡洞⼝）和洞⼝与洞⾝结合部类型（⼀般可选⼀字墙）。

然后输⼊涵洞斜交⾓度，最后选择涵洞孔数。

在“⾼级参数”⾥，可以选择设计荷载，如下图。

2.输⼊地⾯线。

右击涵洞桩号在弹出菜单中选择“地⾯线”，先输⼊地⾯线中⼼⾼。

1.主程序 JDFZBZFS17→DimZ: Norm 2:1→ A " XY=1，FS=2，GC=3,LJKD=4,BPFY=5,BZFY=6”?A:A=1=>Goto1:A=2=>Goto 2: A=3=>Goto 3:A=4=>Goto 4: A=5=>Goto 5: A=6=>Goto 6LbI 1:Prog ＂DX＂:LbI A:Prog＂QX＂: 90→B: ＂PJ1＂?B:B →C: ＂PJ2＂?C:B→Z[1]:C→Z[8]:LbI B:1→F: ＂KM＂?Z: Prog＂X1＂:?D:Prog＂THB＂:O→L: Z[2]+Z[1]-Z[8] →E:X+L cos(E) →X：Y+Lsin(E) →Y：Prog＂XY＂:Prog＂JS＂:Goto B LbI 2:2→F:90→Z[1] :Prog＂QX＂:LbI C: ＂KM＂?Z:Prog＂X 1＂: ＂XO＂?X: ＂Y0＂?Y:Prog＂THB＂：Fix 5:Prog＂ZD＂:G oto CLbI 3:Prog＂QX＂: 0→B: ＂H-B＂?B:B→Z[9]:LbI D: ＂KM＂? Z:?D:Prog＂H＂:Fix 5: ＂H=＂: H-Z[9] →H◢＂I=＂:I◢Goto DLbI 4:Prog＂QX＂:LbI E: ＂KM＂?Z:?D:Prog＂GD＂:Fix 5:＂ SJGD=＂: Locate 6,4,L:Goto ELbI 5:Prog＂QX＂:0.5→B:＂TH-GD＂?B:B→Z[19]:LbI F:2→F: 90→Z[1]:＂KM＂?Z:Prog ＂X1＂：＂X0＂?X: ＂Y0＂?Y: ＂SJ GC＂?H: 0→M: ＂M0(YDMGC) ＂?M: Prog＂BP FY＂:Fix 3：S→O: ＂L0=＂:Locate 6,4,O：Prog＂ZD＂:H-M→G:＂TW=＂: Lcoate 6,4,G: Goto FLbI 6:Prog＂DX＂:LbI G:Prog＂QX＂:LbI H:1→F:90→Z[1]:＂KM＂?Z: Goto G:Prog＂X1＂:?D:Prog＂THB＂:Prog＂XY＂:Prog＂JS＂:Prog＂H＂:0→M:＂M0＂?M:Fix 2:H-M→T:＂TW=＂: 6,4,T◢ Goto H2. 坐标计算次程序（ＴＨB）LbI J: If F=1:Then Prog "Z"：Ｇoto 1:Else Prog ＂ZX＂：Ｇoto 2: IfEnd: LbI 1:I+D×COS(Z[2]+Z[1]) →X: J+D×Sin(Z[2]+Z[1]) →Y: LbI 23.路基开挖边线及填方坡脚线放样程序程序名：BP FYLbI H: 13→L:H-M→G: Prog “W1”:If G <0:Then –G →G:G oto W:Else G →G:Goto TLbI W:Z[8]+Z[9]→A: If G >A:Then Goto 1:Else If G >Z[8]: Then Goto 2:Else Goto 3:IfEndLbI 1: L+Z[10]+Z[11]+Z[12]+( G -A-( Z[11]+Z[12])×0.03)×Z[7]+Z[9]×Z[6]+Z[8]×Z[5] →S:Goto ZLbI 2: L+Z[10]+Z[11]+( G -Z[8]- Z[11]×0.03)×Z[6]+Z[8]×Z[5] →S:Goto ZLbI 3: L+ G×Z[5]→S:Goto ZLbI T:Z[16]+Z[17] →B：If G >B:Then Goto 4:Else If G >Z [16]:Then Goto 5:Else Goto 6:IfEndLbI 4: L+Z[18] ×2+ (G -B-2×Z[18]×0.03）×Z[15]+ Z[17]×Z[14]+ Z[16]×Z[13]→S:Goto ZLbI 5: L+Z[18]+( G -Z[16]- Z[18]×0.03)×Z[14]+Z[16]×Z [13]→S:Goto ZLbI 6: L+ G×Z[13]→S:Goto ZLbI Z4.极坐放样计算程序(计算放样点至置仪点方位角及距离)程序名：JSX：Y：Z[11]→K：Z[12]→L：Pol(X-K, Y-L):IF J<0:Then J+360→J：IfEnd：Fix 4:” FWJ=”: J◢DMS◢Fix 5:” S=”: I◢程序名：ZDFix 3:＂ＫＭ＝＂：Locate 6,4,Ｚ：＂Ｄ＝＂：Locate 6,4,Ｄ5.交点法正算子程序(Z)程序名：ZH2÷R÷24-H∧(4) ÷2688÷R∧(3)→A(圆曲线内移量H表示缓和曲线长)H÷2-H∧(3) ÷240÷R2→B（切垂距）（（H2-N2）÷24÷R）÷Sin(Abs(P))-((H∧(4)-N∧(4))/2688/R∧(3)) ÷Sin(Abs(P))→E(R+A)tan(Abs(P) ÷2)+B-E→T:P÷Abs(P) →W0→M:H→CIf Z≤O-T:Then Z-O→S:G→Z[2]:Goto 2: IfEndIf Z≤O-T+H:Then Z-O+T→S:Prog “HX”:G+WK→Z[2]:Goto 4:IfEndIf Z≤O-T+ΠR×Abs(P) ÷180+H÷2-N÷2: Then 180(Z-O+T-0.5H) ÷R÷Π→S: A+R(1-Cos(S))→B H÷2-H∧(3) ÷240÷R2+Rsin(S)→A:R→M:G+WS→Z[2]:Goto 4: IfEnd:O-T+ΠR×Abs(P)÷180+H÷2+N÷2-Z→S:(R+N2÷R÷24-N∧(4)÷2688÷R∧(3))tan(Abs(P) ÷2)+N÷2-N∧(3) ÷240÷R2+E→T :N→H:Prog “HX”:G+P →S:S-WK→Z[2]:U+(T-A)Cos(S)-WBSin(S)→I:V+(T-A)Sin(S)+WBcos(S)→J:Goto 3:LbI 4:U+(A-T)cos(G)-WBsin(G)→I:V+(A-T)Sin(G)+WBcos(G) →J: Goto 3: LbI 2:U+Scos(Z[2])→I:V+Ssin(Z[2]) →J: LbI 3:C→H6. 交点法缓和段转化子程序(HX)程序名：HXS-S∧(5) ÷40÷R2÷H2+S∧(9)÷3456÷R∧(4) ÷H∧(4)→A:S∧(3) ÷6÷R÷H-S∧(7) ÷336÷R∧(3) ÷H∧(3)+S∧(11) ÷42240÷R∧(5) ÷H∧(5)→B:90S2÷Π÷R÷H→K:RS÷H→M7. 交点法反算子程序(ZX)程序名：ZXZ:0→D:LbI 0:Prog “Z”:Pol(X-I,Y-J):J-Z[2] →J:Isin(J) →S:Icos(J) →I:If Abs(I)<0.1:Then Z+I→Z:S→D:Goto 2:Else Goto 1: LbI 1:If M=0:Then Z+I→Z:Goto 0:Eles Pol(M-WS,I):(JMΠ)/180→I:Z+I→Z:Goto 0:IfEndLbI 28.路基标准半幅宽度计算程序程序名GD1→S: Prog “G1”:Z-C→E:(B-A)*E/S+A→L:9. 导线点子程序（DX）程序名：DX“X Z”?K:”YZ”?L:K→Z[11]:L→Z[12]10.高程计算子程序（H）程序名：HP rog “S1”:C-T→F:Z-F→S:C+T→E:G-TI→Q:If T=O:Then Q+SI→H:Goto 0:Else If Z<F:Then Q+SI→H:Goto 0:Else If Z≤E:Then Q+SI+S2÷2÷R→H:Goto 0:LbI 0:H:If D=0:Then Goto I:Else Prog “I”:H+V→H:Goto ILbI I11.高程超高计算程序（I）程序名：IIf Z[3]=1:Then Prog “I1”:Goto 1: IfEndLbI 1: If W=1:Then Goto Z:Else Goto X: IfEndLbI Z:If S=0:Then Abs(D)×M→V:Goto 2:Else Abs(D)×((N-M)×(Z-C)÷S+M)→V:Goto 2:IfEnd:LbI X:If S=0:Then Abs(D)×M→V:Goto 2:Else Abs(D)×(((3((Z-C)÷S)2-2((Z-C)÷S)∧(3))×(N-M))+M)→V:Goto 2:IfEndLbI 2:Abs(D)→E:V÷E→I:I(E-K)→V15．线路选择子程序(线路选择输0时。

请按照线路的逐桩坐标计算出涵洞中心里程的坐标和该点的坐标方位角；利用涵洞的结构尺寸计算出其他几个（一般计算四个）角点的坐标，用全站仪进行角点放样，其后用钢尺对每一条边长进行复核，能确保施工放样无误。

圆管涵、盖板涵以及箱涵均可以采用该种计算方法，如有必要可以对各个角点以外的其他任意点（包括八字墙）进行坐标计算和施工放样。

例：已知：AK0+238盖板涵，线路中心坐标为（3132.920，88666.379）方位角为142.272504度斜交右角为110度，涵洞净宽4米，左测涵长11.91米，右侧涵长10.64米。

求解：按照大小里程左右4个角点的坐标涵 洞 坐 标 计 算
涵洞位置：K0+225
计算：1、（3134.863，88679.026）；2、（3127.997，88657.547）；3、（3138.230，88676.421）；4、（3131.363，88654.942）。

说明：斜交涵洞的里程差应为线路方向的实际里程差，即4.257米，左右涵长为图纸标注的实际长度，即11.91米和10.64米。

说得很对！！
本人理解和计算方法为：用涵洞中心坐标和切线方位角按照直线段坐标计算方法先计算出涵洞中心线路前进方向的前后两个点坐标后，分别用这两二点依然用涵洞中心的切线方位角考虑线路斜交右角的关系依照计算边桩坐标的思路分别依次求出四个角点的坐标。

axjl2202
的例子我已经计算验证是非常正确的！！！
算。
