涵洞的长度计算

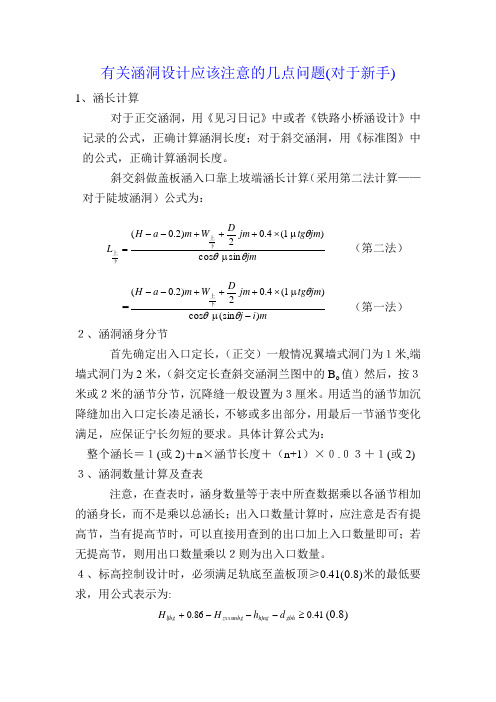

有关涵洞设计应该注意的几点问题(对于新手)1、涵长计算对于正交涵洞，用《见习日记》中或者《铁路小桥涵设计》中记录的公式，正确计算涵洞长度；对于斜交涵洞，用《标准图》中的公式，正确计算涵洞长度。

斜交斜做盖板涵入口靠上坡端涵长计算（采用第二法计算——对于陡坡涵洞）公式为：jmjm tg jm D W m a H L θθθsin cos )1(4.02)2.0( ⨯+++--=下上下上 （第二法） =m i j jm tg jm D W m a H )(sin cos )1(4.02)2.0(-⨯+++--θθθ 下上 （第一法）２、涵洞涵身分节 首先确定出入口定长，（正交）一般情况翼墙式洞门为１米,端墙式洞门为2米，（斜交定长查斜交涵洞兰图中的B o 值）然后，按３米或２米的涵节分节，沉降缝一般设置为３厘米。

用适当的涵节加沉降缝加出入口定长凑足涵长，不够或多出部分，用最后一节涵节变化满足，应保证宁长勿短的要求。

具体计算公式为：整个涵长＝１(或2)＋n ×涵节长度＋（n+1）×０.０３＋１(或2) ３、涵洞数量计算及查表注意，在查表时，涵身数量等于表中所查数据乘以各涵节相加的涵身长，而不是乘以总涵长；出入口数量计算时，应注意是否有提高节，当有提高节时，可以直接用查到的出口加上入口数量即可；若无提高节，则用出口数量乘以２则为出入口数量。

４、标高控制设计时，必须满足轨底至盖板顶≥0.41(0.8)米的最低要求，用公式表示为:41.086.0≥---+gbh hjng zxxsm bg ljbg d h H H (0.8)上式中:H——线路中心路肩标高jlbgH——涵洞中心泄水面标高(为未知)z x x s m bh——涵洞内部高度hjngd——盖板厚度gbh用上式求出最大的泄水面标高后,再根据拟订的泄水面坡度,反推到上游路肩垂直对下来的泄水面处的标高,再用上式检算是否满足大于等于0.41的要求,如不满足,应适当降低泄水面标高,直到刚好满足时为最佳(因为此时既满足规范要求,又做到了尽量少开挖基础)。

涵洞模板计算书一、墙身模板计算K51+025涵洞墙身高度H=5.78m，厚度1.2m，每段长度6m。

1、混凝土采用坍落度为60mm～90mm的普通混凝土，混凝土重力密度γ3，浇筑速度2.5m/h，浇筑入模温度T=30o C。

c=25KN/m根据侧压力计算公式β1=1.0，β2=1.0公式1F=0.22γc t oβ1β2υ1/2=0.22γc200/（T+15）β1β2υ1/2=0.22×24×200/（30+15）×1.2×1.15×2.51/2=51.3kN/㎡公式2F=γc H=25×5.78=144.5kN/㎡按取最小值，则最大侧压力为51.3kN/㎡2、外楞间距计算按三跨以上连续梁进行计算（1）抗弯强度验算：本墙身模板内楞为横向肋骨，间距a=0.45m，外楞为纵向肋骨。

Ф48mm钢管的截面抵抗距W=Π（d14-d24）/32d1=3.14*（484-41.54）/（32*48）=4788N/mm3强度设计值ƒ=215MPa根据公式外楞最小间距m m 667450103.51478821510103=⨯⨯⨯⨯==-Fa fW b模板现外楞间距600mm < b=667mm满足要求（2）挠度计算Ф48mm 钢管的弹性模量E=2.1×105，惯性矩I=WR=4788*24=11.5×104容许挠度值[w ]=3mm ，则外楞最小间距 []mm 828450103.513105.11101.215015034544=⨯⨯⨯⨯⨯⨯⨯==-Fa w EI b模板现外楞间距600mm < b=828mm满足要求3、拉杆间距计算按三跨以上连续梁进行计算（1）抗弯强度验算：本墙身模板内楞为横向肋骨，间距a=0.45m ， 外楞为纵向肋骨。

2根Ф48mm 钢管的截面抵抗距W=2*4788=9576N/mm 3强度设计值ƒ=215MPa根据公式外楞最小间距m m 944450103.51957621510103=⨯⨯⨯⨯==-Fa fW b模板现外楞间距750mm < b=944mm满足要求（2）挠度计算Ф48mm 钢管的弹性模量E=2.1×105， 惯性矩I=2×11.5×104=23×104容许挠度值[w ]=3mm ，则外楞最小间距 []mm 985450103.5131023101.215015034544=⨯⨯⨯⨯⨯⨯⨯==-Fa w EI b模板现外楞间距750mm < b=985mm满足要求4、拉杆拉力计算工程使用拉杆横向间距a=0.6m ，纵向间距b=0.75m拉杆承受最大拉力P=F ·A=F ·a ·b=51.3×0.6×0.75=23.1kN工程中使用Ф16对拉螺栓容许拉力为24.5kN ，满足要求。

1-2.5m×2.5m盖板涵计算书一、基本参数涵洞设计安全结构重要性系数：0.9涵洞类型：盖板涵适用涵洞桩号: JK0+048.08, JK3+094.874设计荷载等级:公路一级最大布载宽度=23.016(m)板顶最高填土高度=1.195(m)土容重=18 KN/m3土的内摩擦角=35度盖板单侧搁置长度=20cm净跨径=250(cm)计算跨径=270cm涵洞斜交角度=0度正标准跨径=290cm板间接缝长度=2cm受力主筋：11根直径为18mm的HRB335钢筋，间距为9cm单侧基础襟边宽=25cm盖板厚度22cm盖板宽度=99cm盖板容重=25千牛/立方米盖板抗压强度=13.8MPa盖板抗拉强度=1.39MPa涵台顶宽度=75cm涵台底宽度=75cm涵台高度=250cm涵台容重=23千牛/立方米台身抗压强度=14.5MPa基础级数=2每级基础高度=60cm基础容重=23千牛/立方米铺底厚度=40铺底容重=23千牛/立方米基底容许应力=250每延米铺底宽度=40cm单侧基础襟边宽=25cm1-2.5m×2.5m盖板涵洞身断面二、盖板计算1.恒载内力计算系数 K = 1.114q土 = K ×土容重×填土高度 = 23.96kNq自 = 盖板容重×盖板厚度 = 5.5kN恒载产生的支座剪力 V恒=(q土 + q自) ×净跨径 / 2=36.82kN恒载产生的跨中弯矩 M恒=1 / 8 × (q土 + q自) ×计算跨径2 = 26.84kN·M2.活载计算设计荷载等级:公路一级布载宽度=23.016米用动态规划法求得设计荷载作用下盖板上产生的最大弯矩和剪力冲击力系数 U = 0最大弯矩 M设 = M设× (1 + U)=26.647× (1 + 0)=26.65kN·M最大剪力 V设 = V设× (1 + U)=36.55× (1 + 0)=36.55kN.3.荷载组合(1)承载能力极限状态效应组合Md = 1.2 × M恒 + 1.4 × M设 = 69.52kN×mV支= 1.2 × V恒 + 1.4 × V设=95.36kN(2)正常使用极限状态效应组合正常使用极限状态效应组合短期组合 Msd = M恒 + 0.7 × M设 = 45.5kN×m 正常使用极限状态效应组合长期组合 Mld = M恒 + 0.4 × M设 = 37.5kN×m4.构件计算(1) 正截面强度计算截面有效高度 h0 = 181mm盖板宽度 b = 990mm盖板抗压强度 fcd = 13.8MPa钢筋抗拉设计强度 fsd = 280MPa按《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）第5.2.2-1和5.2.2-2公式，计算最小钢筋截面积As由r0 × Md <= fcd × b × x × (h0 - x/2) ,可得x由fsd × As = fcd × b × x ,可得Asx = 27.37 <=ξb ×h0 = 101.36,截面受压高度符合要求!根据计算需要受拉钢筋的最小截面积 As = 1335.512mm 2在涵洞中设计的受拉钢筋的截面积 Ar = 2799.159mm 2实际钢筋截面积 Ar = 2799.159mm 2 >= 最小钢筋截面积 As =1335.512mm 2 , 正截面强度满足要求。

第六章 涵洞设计与放样第一节 涵长计算一、正交涵洞长度计算（一）无超高加宽时： B 上=B 下=0.5BH —路基填土高度，涵底中心至路基边缘高度。

h 上、h 下——涵洞上下游洞口建筑高度。

m —路基边坡率 i0——涵底坡度L 上、L 下——涵洞上下游水平长度（m ）。

L 上=i0m 1h -H m ⋅++上）（上BL 下=i0m 1h -H m ⋅-+下）（下B涵洞总长L= L 上+L 下若缘石外低端不在路基边坡延长线时，h 上、h 下用h 上+t 、h 下+t 代替，t ——厚，a ——宽（二）有超高加宽时（设在平曲线内） 1、i0与i1方向一致 L 上=i0m 1i1B h -H m ⋅+⋅++）上（上BL 下=i0m 1W i1W h -H m ⋅-+⋅-+）下（下BB 上、B 下——半个标准路基宽 W ——路基加宽 涵洞总长L= L 上+L 下注意：路基的设计高为未超高加宽前路基内侧边缘点的高程。

图6-2有超高加宽时涵长计算12、i0与i1方向相反L 上=i0m 1i1h -H m ⋅+⋅-++）上（上W W BL 下=i0m 1i1B h -H m ⋅-⋅++）下（下B涵洞总长L= L 上+L 下（三）斜交斜做涵洞因：L 上•cos α=B 上+ m （H- h 上- L 上•i0）+a 所以： L 上=i0m c ah -H m ⋅+++αos B 上）（上同理：L 下=i0m c ah -H m ⋅-++αos B 下）（下实训项目：根据已知条件计算涵洞长度。

实训时间：2课时。

图6-3有超高加宽时涵长计算2图6-4斜交斜做涵长计算第二节 涵址测量一、 涵位中桩钉设直线上的涵位用花杆穿线的办法（经违仪）确定中桩，或用全站仪坐标法定设中桩。

曲线上的涵位用切线支距法定设中桩。

切线支距法步骤：1、预估ZY 到涵中心桩的曲线长。

2、查切线支距X 、Y ，或根据曲线长和偏角计算X 、Y 。

涵洞第一节涵洞类型及构造涵洞是为宣泄地面水流而设置的横穿路基的排水构造物，由洞身和洞口建筑两部分组成，如图5-l。

图5—l 涵洞的组成a)洞口b)洞身一．涵洞的分类（一）按建筑材料分1．石涵2．混凝土涵3．钢筋混凝土涵（二)按构造型式分1．圆管涵2．板涵3．拱涵4．箱涵（三)按洞顶填土的情况分明涵是指洞顶不填土或填土小于50cm的涵洞,适用于低路堤、浅沟渠；暗涵是指洞顶填土大于50厘米的涵洞，适用于高路堤、深沟渠。

（四）按水力性能分1．无压力式涵洞入口处水深小于洞口高度，有自由水面。

2．半压力式涵洞入口处水深大于洞口高度,水流仅在进水口处充满洞口,其它部分均具有自由水面。

3．压力式涵洞入口处水深大于洞口高度,在涵洞全长的范围内都充满水流，无自由水面。

4．倒虹吸管涵二、涵洞的构造（一）洞身构造1．圆管涵1）管身是管涵的主体部分,多采用钢筋混凝土预制安装,圆管涵洞身由分段的圆管节和支撑管节的基础垫层组成，见图5—2。

图5-2 圆管涵洞身①混凝土或浆砌片石基础如（图5—4a)，一般用于土质较软弱的地基上。

②垫层基础在砂砾、卵石、碎石及密实均匀的粘土或砂土地基上，可做垫层基础，如图5—2。

③混凝土平整层在岩石地基上，可不作基础，在圆管下铺一层混凝土,其厚度一般为5cm，如图5—4 b)图5—4 圆管涵基础(尺寸单位：cm）a）软弱地基；b）混凝土平整面3)接缝及防水层圆管涵多采用预制拼装施工,为防圆管接头漏水，应作接缝处防水处理，其形式如下:①平口接头缝a．如图5-5a），b．如图5—5b)，c．如图5—5c），图5—5 平口接头缝②企口接头缝企口接头缝亦有三种形式，如图5—6。

图5—6 企口接头缝2．盖板涵洞身由盖板、涵台(墩）、基础、洞底铺砌、伸缩缝及防水层等部分组成（如图5-7）。

图5—7 盖板涵各组成部分1) 盖板盖板是涵洞的承重结构部分，其厚度一般为15cm～40cm。

做盖板石料强度等级应在40号以上。

桩号
EK0+513洞口长度(m洞口标高涵顶标高边坡坡度翼墙底高
7.505914418394.980704399.816 1.6550.3
涵洞标高设计
涵洞设计长度左侧设计填
土高(cm)
右侧设计
填土高
左侧路面
标高
左侧边坡坡度
5420.27100356.85403.86 1.685
1.684990367
盖板中厚涵洞高度涵洞坡度（洞
口外高洞口内
低为正）
左上、右
下）翼墙
与涵轴角
度
左下/右
上翼墙与
涵轴角度
0.464-0.053025
涵洞路面长度(cm)
右侧路面
标高
右侧边坡坡度
涵洞坡度
（左高右
低为正）
左侧边坡
涵长(cm)
左侧涵顶
高度4621404.118 1.6550.05155.41402.938
398.408
涵轴与路
线交角(右偏角）
净正跨径
（m）
（左上、右
下）洞口翼墙
外撇宽度
（右上左下）
洞口翼墙外撇
宽度
洞身斜长左上洞口长度
左下洞口长
度
604 3.752957209 5.530451223 4.618802154 6.0623582867.8398523
右侧边坡涵长右侧涵顶高度
643.87400.228
395.698。

涵洞计算1、涵洞的布设本路段小桥涵设置时主要考虑了：上游洞口应考虑流向，下游洞口以不危及农田村镇为原则，同时考虑到圆管涵利于施工，又经济简便，所以大部分形式均采用无压力式圆管涵形式（除K2+190处，设置盖板涵）。

本设计所取标准跨径为1.0m。

本设计中涵洞的位置以及孔径见表8－3所示：表8-3 涵洞一览表采用的方法为径流形成法，此法是以暴雨资料为主推算小流域洪水流量的一种方法，是公路部门目前普遍使用的一种计算方法，该公式只适用于汇水面积F≤30 km2的小流域。

汇水面积：0.13km2，主河沟平均比降：12.4%，流域土壤吸水类属：Ⅲ，年平均降雨量：793mm ，设计洪水频率1/50，汇流时间：30min，径流系数：0.95，粗糙度系数n=0.014。

我国公路系统最常采用的是公路科学研究所提出的简化公式，其中未考虑洪峰削减的公式为：由涵洞设计手册得洪峰流量计算：。

Qm??0?h-zF3245式中QP——规定频率为P时的雨洪设计流量（m3/s）F——汇水面积（km2）h——暴雨径流厚度（mm）Z——被植物或坑挖滞流的径流厚度φ——地貌系数，根据地型、汇水面积F、主河沟平均坡度Iz决定β——洪峰传播的流量折减系数，由汇水面积重心至桥涵的距离（L0＝0.3Km&lt;1Km）及汇水区的类型（丘陵汇水区）综合查表3.2－10得γ——汇水区降雨不均匀的折减系数δ——考虑湖泊或小水库调节作用对洪峰流量影响的折减系数根据已知条件查《公路桥涵设计手册·涵洞》表4-8、表4-11、表4-12、表4-13、表4-14、表4-15，分别得地貌系数?0取0.09，常用迳流厚度h取45mm，植物坑洼滞留的迳流厚度z取10mm，洪峰传播的流量折减系数β取1、降水不均匀折减系数γ取1.0、小水库（湖泊）调节折减系数δ取1。

Qm??0?h-zF=3.64m3/s1、确定涵洞孔径d查《公路排水设计手册》（人民交通出版社姚祖康编著）公式Ak3Q2Q2（3.3-18）得管径与流量关系式5?5?k或d?，式中系数gdbkdgk3245 =0.09×(45-10)×0.13×1×1×1 3245k=k13/k2,为充满度h/d的函数。

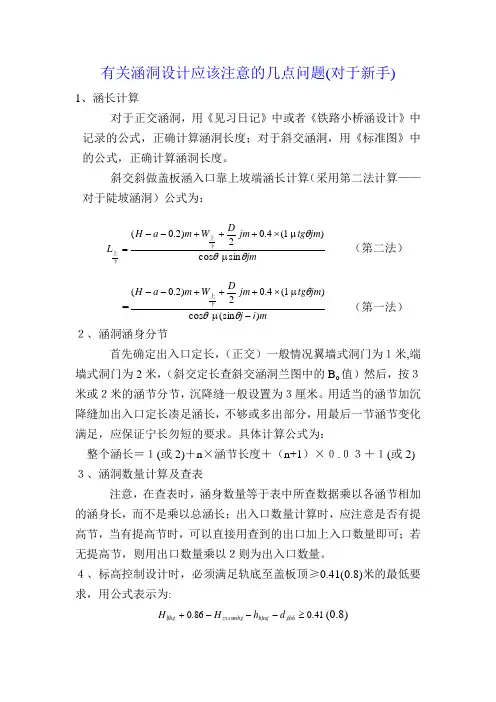

有关涵洞设计应该注意的几点问题有关涵洞设计应该注意的几点问题(对于新手)1、涵长计算对于正交涵洞，用《见习日记》中或者《铁路小桥涵设计》中记录的公式，正确计算涵洞长度；对于斜交涵洞，用《标准图》中的公式，正确计算涵洞长度。

斜交斜做盖板涵入口靠上坡端涵长计算（采用第二法计算——对于陡坡涵洞）公式为：jm jm tg jm D W m a H L θθθsin cos )1(4.02)2.0( ⨯+++--=下上下上 （第二法）=m i j jm tg jm D W m a H )(sin cos )1(4.02)2.0(-⨯+++--θθθ 下上 （第一法）２、涵洞涵身分节 首先确定出入口定长，（正交）一般情况翼墙式洞门为１米,端墙式洞门为2米，（斜交定长查斜交涵洞兰图中的B o 值）然后，按３米或２米的涵节分节，沉降缝一般设置为３厘米。

用适当的涵节加沉降缝加出入口定长凑足涵长，不够或多出部分，用最后一节涵节变化满足，应保证宁长勿短的要求。

具体计算公式为：整个涵长＝１(或2)＋n ×涵节长度＋（n+1）×０.０３＋１(或2) ３、涵洞数量计算及查表注意，在查表时，涵身数量等于表中所查数据乘以各涵节相加的涵身长，而不是乘以总涵长；出入口数量计算时，应注意是否有提高节，当有提高节时，可以直接用查到的出口加上入口数量即可；若无提高节，则用出口数量乘以２则为出入口数量。

４、标高控制设计时，必须满足轨底至盖板顶≥0.41(0.8)米的最低要求，用公式表示为:41.086.0≥---+gbh hjng zxxsmbg ljbg d h H H (0.8)上式中:H——线路中心路肩标高jlbgH——涵洞中心泄水面标高(为未知)z x x s mh——涵洞内部高度hjngd——盖板厚度gbh用上式求出最大的泄水面标高后,再根据拟订的泄水面坡度,反推到上游路肩垂直对下来的泄水面处的标高,再用上式检算是否满足大于等于0.41的要求,如不满足,应适当降低泄水面标高,直到刚好满足时为最佳(因为此时既满足规范要求,又做到了尽量少开挖基础)。

涵洞计算1、涵洞的布设本路段小桥涵设置时主要考虑了：上游洞口应考虑流向，下游洞口以不危及农田村镇为原则，同时考虑到圆管涵利于施工，又经济简便，所以大部分形式均采用无压力式圆管涵形式（除K2+190处，设置盖板涵）。

本设计所取标准跨径为1.0m 。

本设计中涵洞的位置以及孔径见表8－3所示：表8-3 涵洞一览表管涵的标准跨径通常取50、75、100、125、150（cm ）。

下面以排水总体规划图中K16+708处的涵洞计算为例。

采用的方法为径流形成法，此法是以暴雨资料为主推算小流域洪水流量的一种方法，是公路部门目前普遍使用的一种计算方法，该公式只适用于汇水面积F ≤30 km2的小流域。

汇水面积：0.132km ，主河沟平均比降：12.4%，流域土壤吸水类属：Ⅲ，年平均降雨量：793mm ，设计洪水频率1/50，汇流时间：30min ，径流系数：0.95，粗糙度系数n=0.014。

我国公路系统最常采用的是公路科学研究所提出的简化公式，其中未考虑洪峰削减的公式为：由涵洞设计手册得洪峰流量计算：。

()βγδϕ54230m z -h F Q =式中 Q P ——规定频率为P 时的雨洪设计流量（m 3/s ）F ——汇水面积（km 2） h ——暴雨径流厚度（mm ） Z ——被植物或坑挖滞流的径流厚度φ——地貌系数，根据地型、汇水面积F 、主河沟平均坡 度I z 决定β——洪峰传播的流量折减系数，由汇水面积重心至桥涵的距离（L 0＝0.3Km<1Km ）及汇水区的类型（丘陵汇 水区）综合查表3.2－10得 γ——汇水区降雨不均匀的折减系数δ——考虑湖泊或小水库调节作用对洪峰流量影响的折减系数根据已知条件查《公路桥涵设计手册·涵洞》表4-8、表4-11、表4-12、表4-13、表4-14、表4-15，分别得地貌系数0ϕ取0.09，常用迳流厚度h 取45mm ，植物坑洼滞留的迳流厚度z 取10mm ，洪峰传播的流量折减系数β取1、降水不均匀折减系数γ取1.0、小水库（湖泊）调节折减系数δ取1。

涵洞计算书*******钢筋混凝土盖板涵验算*******1. 设计依据:《大路桥涵设计通用规范》(JTG D60-2004)《大路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004) 《大路圬工桥涵设计规范》(JTG D61-2005)《大路桥涵地基与基础设计规范》(JTJ 024-85)《大路涵洞设计细则》JTG/T D65-04-20072. 设计资料:涵洞净跨径l0=1.5 m盖板支点厚度h1=0.19 m盖板跨中厚度h2=0.19 m盖板计算跨径lp=l0+h1=1.69 m管节材料砼标号=C30砼板顶填土高H=1.9 m土容重γ1=18 kN/m^3钢筋混凝土容重γ2=25 kN/m^3土的内摩擦角φ=35度爱护层厚度=0.03 m主受力钢筋级别=HRB335主受力钢筋直径=16 mm主受力钢筋间距=0.16 m3. 外力计算:a.恒载填土垂直压力q=土容重*填土高=33.3 kN/m^2板自重垂直压力qz=盖板容重*盖板平均高度=4.75 kN/m^2b.活载横向分布宽度a=7.636 m纵向分布宽度b=3.736 m垂直压力P=19.628 kN/m^24.荷载组合及内力计算:a.跨中弯矩恒载产生的跨中弯矩M恒=(Q土+Q自)*lp^2/8=13.584 kN.m 活载产生的跨中弯矩M汽=7.008 kN.mb.支点剪力恒载支点剪力Q恒=(Q土+Q自)*l0/2=28.538 kN活载支点剪力Q汽=14.721 kNc.荷载组合结构重要性系数(涵洞设计平安等级为三级)γ0=0.9剪力Qj=0.90*(1.2Q恒+1.4Q汽)=49.369 kN弯矩Mj=0.90*(1.2M恒+1.4M汽)=23.501 kN.m 5. 截面配筋:混凝土轴心抗压设计强度Ra=13.8 MPa钢筋抗拉设计强度Rg=280 MPa需要钢筋截面积为Ag=6.855 cm^2建议配筋采纳4根Φ166. 正截面强度验算:实际受拉区配筋面积为Ag=12.569 cm^2混凝土受压区高度x=Rg*Ag/(Ra*b)=2.5502 cm 截面有效高度h0=16 cm混凝土受压区高度界限系数ξjg=0.56受压区高度x 设计强度Mj,正截面强度满意要求 7. 斜截面剪切强度验算:砼轴心抗压强度标准值fck=20.1 MPa r0*Qj=44.432 ≤ 0.51*10^-3*sqrt(fck)*b*h0=365.837,截面尺寸满意要求混凝土轴心抗拉设计强度ftk=1.39 MPa r0*Qj=44.432 ≤ 0.5*10^-3*ftk*b*h0=139,斜截面抗剪强度满意要求8. 裂缝宽度验算:钢筋表面外形影响系数C1 =1荷载特征影响系数C2 =1.33构件形式系数C3 =1.15受拉钢筋有效配筋率ρ=As/(b*h0)=0.008受拉钢筋的直径d=16 mm受拉钢筋重心处的应力σg=95.113 MPa钢筋的弹性模量Es=200000 MPa最大裂缝宽度δfmax=C1*C2*C3*σg/Es*(30+d)/(0.28+10*ρ)=0.093 mmδfmax < 0.2,最大裂缝宽度满意要求*******钢筋混凝土盖板涵涵台验算*******1. 设计依据:《大路桥涵设计通用规范》(JTG D60-2004)《大路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004) 《大路圬工桥涵设计规范》(JTG D61-2005)《大路桥涵地基与基础设计规范》(JTJ 024-85)2.设计资料:涵台净高=1.9 m盖板搁置长=0.25 m涵台背坡=1:0铺砌厚度=0.4 m铺底距台距=0 m是否为整体式基础:否基础厚度=0.6 m基础襟边宽=0.2 m基础级数=1是否设置支撑梁=是支撑梁宽=0.4 m支撑梁高=0.4 m路基宽度=185.94 m涵洞长度=188.92 m涵台顶宽=0.48 m涵台材料的长细比修正系数=1 砂浆强度等级=M7.5涵台容重=23 kN/m^3铺底容重=23 kN/m^3基础容重=23 kN/m^3涵台身抗压强度设计值=14.5 MPa基底容许应力[σ]=280 kPa3.水平土压力计算:涵台计算高度=1.795 m破坏棱体长度=2.051 m活载土压力换算土层厚=1.325 m水平土压力q1=15.949 kN/m^2水平土压力q2=24.705 kN/m^2支座处反力RA=16.934 kN支座处反力RB=19.553 kN最大弯矩所在X=0.77 m最大弯矩=8.197 kN.m4.垂直压力计算:在X截面上的垂直力如下: P(1)=38.05 kNE(1)=-0.115 mM(1)=-4.376 kN.mP(2)=7.659 kNE(2)=0.125 mM(2)=0.957 kN.mP(3)=1.005 kNE(3)=0.125 mM(3)=0.126 kN.mP(4)=8.505 kNE(4)=-0 m M(4)=-0 kN.mΣP恒=55.219 kN ΣM恒=-3.293 kN.m 5.截面强度与稳定验算:组合弯矩Mj=6.773 kN.m组合剪力Nj=78.186 kN偏心距e0=0.087 m偏心距e0 ≤ 0.6*y=0.144,偏心距符合要求!γ0*Nj=70.367 < φ*A*fcd=4967.159, 强度满意要求!6.基底应力验算:基底垂直压力如下:P(1)=38.05 kNE(1)=-0.115 mM(1)=-4.376 kN.m P(2)=7.659 kNE(2)=0.125 mM(2)=0.957 kN.m P(3)=1.005 kNE(3)=0.125 mM(3)=0.126 kN.m P(4)=20.976 kN E(4)=-0 mM(4)=-0 kN.mP(5)=12.144 kN E(5)=0 mM(5)=0 kN.mP(6)=0 kN E(6)=0.24 mM(6)=0 kN.mP(7)=7.524 kNE(7)=0.34 mM(7)=2.558 kN.m P(8)=3 kNE(8)=-0.34 mM(8)=-1.02 kN.m P(9)=6.66 kNE(9)=0.34 mM(9)=2.264 kN.m P(10)=14.721 kN E(10)=-0.115 mM(10)=-1.693 kN.mΣP=111.739 kN ΣM=-1.183 kN.m A=0.88 m^2 W=0.129 δmax=ΣP/A + ΣM/W=136.143 kPaδmin=ΣP/A - ΣM/W=117.81 kPaδmax < 基底容许应力280.00kPa,满意要求。

涵洞设计与放样第一节 涵长计算一、正交涵洞长度计算（一）无超高加宽时：B 上=B 下=0.5BH —路基填土高度，涵底中心至路基边缘高度。

h 上、h 下——涵洞上下游洞口建筑高度。

m —路基边坡率i0——涵底坡度L 上、L 下——涵洞上下游水平长度（m ）。

L 上=i0m 1h -H m ⋅++上）（上BL 下=i0m 1h -H m ⋅-+下）（下B涵洞总长L= L 上+L 下若缘石外低端不在路基边坡延长线时，h 上、h 下用h 上+t 、h 下+t 代替，t ——厚，a ——宽（二）有超高加宽时（设在平曲线内）1、i0与i1方向一致L 上=i0m 1i1B h -H m ⋅+⋅++）上（上BL 下=i0m 1Wi1W h -H m ⋅-+⋅-+）下（下B图6-1无超高加宽时涵长计算B 上、B 下——半个标准路基宽W ——路基加宽涵洞总长L= L 上+L 下注意：路基的设计高为未超高加宽前路基内侧边缘点的高程。

2、i0与i1方向相反L 上=i0m 1i1h -H m ⋅+⋅-++）上（上W W BL 下=i0m 1i1B h -H m ⋅-⋅++）下（下B涵洞总长L= L 上+L 下（三）斜交斜做涵洞因：L 上•cos α=B 上+ m （H- h 上- L 上•i0）+a 所以：L 上=i0m c ah -H m ⋅+++αos B 上）（上同理：L 下=i0m c ah -H m ⋅-++αos B 下）（下第二节 涵址测量一、 涵位中桩钉设直线上的涵位用花杆穿线的办法（经违仪）确定中桩，或用全站仪坐标法定设中桩。

曲线上的涵位用切线支距法定设中桩。

切线支距法步骤：1、预估ZY 到涵中心桩的曲线长。

2、查切线支距X 、Y ，或根据曲线长和偏角计算X 、Y 。

图6-2有超高加宽时涵长计算1图6-3有超高加宽时涵长计算2图6-4斜交斜做涵长计算3、沿切线方向量X 、垂直距离Y 得中心桩。

4、若该点不是河沟中心，则再估。
