变容二极管直接调频电路
变容二极管调频电路是一种经典的调频电路，主要使用半导体可控硅电子元件变容二极管作为控制元件。

它可以用来提供按需要调整的频率、振幅和相位，可以根据调频、接收和发射系统的需要以及信号源（如晶体振荡器）来调整调制频率、振幅和相位。

变容二极管作为调频控制元件，具有电容可变的特性，可实现电容的连续变化，从而实现调频电路的实现。

调频电路中的这种变容二极管可以用作一种稳定的控制元件，用来调整感应线圈的频率。

它还可以用来控制连接电路的相位和振幅，从而控制调频信号的相位和振幅，从而实现调频电路的频率、相位和振幅的调节。

变容二极管调频电路中，变容二极管通常是以受到外部射频电磁脉冲激励为基础，借助内部结构反馈成一种和射频电磁脉冲频率及相应振幅。

一般情况下，变容二极管的输出频率比其激励源的频率要低，因为变容二极管的内部的电容，本身也作为了频率的调节因素，当激励信号的频率发生变化时，变容二极管内部的电容也会发生变化，使输出频率存在随机的波动。

因此，为了完成调频功能，变容二极管需要通过外部的频率控制焊接引脚来实现控制，从而实现控制信号的稳定和调频功能。

变容二极管调频电路具有体积小、体积效率高、运行可靠性高等优点，被广泛应用在调频、中频、短波等信号处理的领域，如通讯系统、无线电测量设备、航空专业仪器、收音机等。

由于变容二极管的调频电路设计简单，采用变容二极管作为调频控制元件，它还能节省大量空间，可扩展性非常强，可用来编辑一个可编程的调频电路，从而可以实现多种功能，如调制、接收和发射等，广泛应用在电子设备和通讯产品以及其他相关产品中。

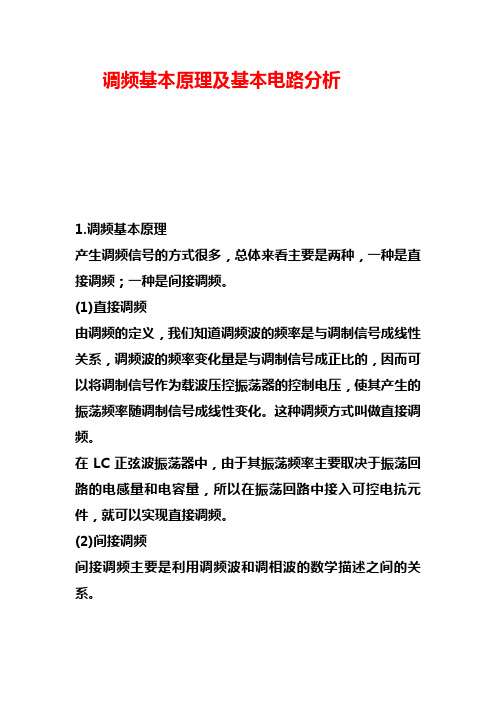

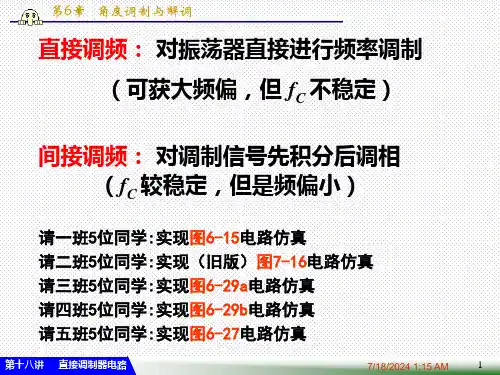

调频基本原理及基本电路分析1.调频基本原理产生调频信号的方式很多，总体来看主要是两种，一种是直接调频；一种是间接调频。

(1)直接调频由调频的定义，我们知道调频波的频率是与调制信号成线性关系，调频波的频率变化量是与调制信号成正比的，因而可以将调制信号作为载波压控振荡器的控制电压，使其产生的振荡频率随调制信号成线性变化。

这种调频方式叫做直接调频。

在LC正弦波振荡器中，由于其振荡频率主要取决于振荡回路的电感量和电容量，所以在振荡回路中接入可控电抗元件，就可以实现直接调频。

(2)间接调频间接调频主要是利用调频波和调相波的数学描述之间的关系。

变容二极管直接调频电路用变容二极管取代振荡回路中的电容C，以完成调制信号控制载波振荡器瞬时频率的作用的电路叫做变容二极管直接调频电路。

1.电路原理图10.9是一个变容二极管直接调频电路的原理图。

该电路本是变压器耦合反馈式正弦波振荡回路，L1C1回路是振荡器的主谐振回路，若没有图中虚线右边的电路，则该谐振回路决定了振荡器的振荡频率但该电路中在L1C1谐振回路中并联了一个变容二极管D，因而fo应由L1、C1及Cj共同决定，如图中虚线右边电路所示。

电路中C2是耦合电容，C3是高频及调制信号uΩ(t)的旁路电容，L2是高频扼流圈用以让uΩ(t)通过。

电源E 用以给变容二极管D提供反偏直流电压，uΩ(t)是调制信号。

下面我们通过分析该电路来阐述变容二极管调频电路的工作原理。

变容二极管是利用半导体PN结的结电容随反向电压变化这一特性而制成的一种半导体二极管，它是一种电压控制可变电抗元件，变容二极管的结电容Cj与反向电压uΩ(t)的关系见下式：下面我们来阐述该电路的具体工作原理：设调制信号为uΩ(t)，反向直流偏压Uo=UCC－E，则二极管反向电压为ur(t)=U0+uΩ(t)，因为∣Uo︱>︱uΩmax︱，所以二极管一直保持处于反偏状态。

此时，二极管等效电容Cj为：当调制信号作用于变容管端，如图10.10(b)所示，就会使变容管的结电容Cj在C0的基础上随uΩ(t)变化，经逐点作图，可得Cj随时间变化的曲线，如图10.10(c)所示。

目录摘要 01、方案选择 (1)2、变容二极管直接调频原理 (1)3、变容二极管直接调频 (3)3.1 变容二极管工作原理 (3)4、电路实现 (4)4.1课程设计指标 (4)4.2元件参数选择 (5)4.3电路设计仿真图 (5)4.4电路仿真结果 (6)4.5 PCB如图4.4所示 (7)总结与体会 (8)参考文献 (9)摘要调频电路具有抗干扰性能强、声音清晰等优点，获得了快速的发展。

主要应用于调频广播、广播电视、通信及遥控。

调频电台的频带通常大约是200～250kHz，其频带宽度是调幅电台的数十倍，便于传送高保真立体声信号。

由于调幅波受到频带宽度的限制，在接收机中存在着通带宽度与干扰的矛盾，因此音频信号的频率局限于30～8000Hz 的范围内。

在调频时，可以将音频信号的频率范围扩大至30～15000Hz，使音频信号的频谱分量更为丰富，声音质量大为提高。

变容二极管调频电路是一种常用的直接调频电路，广泛应用于移动通信和自动频率微调系统。

其优点是工作频率高，固有损耗小且线路简单，能获得较大的频偏，其缺点是中心频率稳定度较低。

较之中频调制和倍频方法，这种方法的电路简单、性能良好、副波少、维修方便，是一种较先进的频率调制方案。

本课题载波由LC电容反馈三端振荡器组成主振回路，振荡频率有电路电感和电容决定，当受调制信号控制的变容二极管接入载波振荡器的振荡回路，则振荡频率受调制信号的控制，从而实现调频。

关键词：变容二极管 LC电容反馈三端振荡器调频1、方案选择变容二极管调频方式有两种：间接调频和直接调频。

（1）间接调频先将调制信号进行积分处理，然后用它控制载波的瞬时相位变化，从而实现间接控制载波的瞬时频率变化的方法，称为间接调频法。

根据前述调频与调相波之间的关系可知，调频波可看成将调制信号积分后的调相波。

这样，调相输出的信号相对积分后的调制信号而言是调相波，但对原调制信号而言则为调频波。

这种实现调相的电路独立于高频载波振荡器以外，所以这种调频波突出的优点是载波中心频率的稳定性可以做得较高，但可能得到的最大频偏较小。

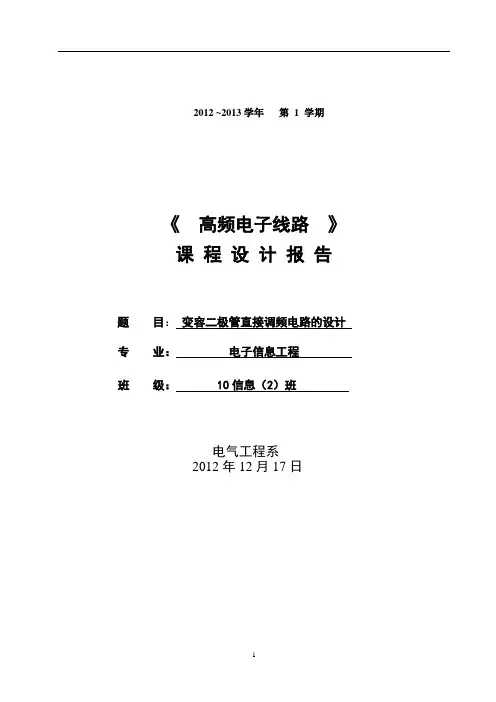

2012 ~2013学年第1 学期《高频电子线路》课程设计报告题目：变容二极管直接调频电路的设计专业：电子信息工程班级： 10信息（2）班电气工程系2012年12月17日1、任务书课题名称变容二极管直接调频电路的设计指导教师（职称）执行时间2012~2013学年第二学期第16 周学生姓名学号承担任务设计目的1．原理分析及电路图设计2．用相关仿真软件画出电路并对电路进行分析与测试设计要求(1)输入1KHz大小为200Mv的正弦电压（也可以用1KHz的方波）；(2)主振频率为f0大于15MHz；(3）最大频偏△fm= 20KHz。

变容二极管直接调频电路的设计摘要调频电路具有抗干扰性能强、声音清晰等优点，获得了快速的发展。

主要应用于调频广播、广播电视、通信及遥控。

调频电台的频带通常大约是200～250kHz，其频带宽度是调幅电台的数十倍，便于传送高保真立体声信号。

由于调幅波受到频带宽度的限制，在接收机中存在着通带宽度与干扰的矛盾，因此音频信号的频率局限于30～8000Hz的范围内。

在调频时，可以将音频信号的频率范围扩大至30～15000Hz，使音频信号的频谱分量更为丰富，声音质量大为提高。

变容二极管调频电路是一种常用的直接调频电路，广泛应用于移动通信和自动频率微调系统。

其优点是工作频率高，固有损耗小且线路简单，能获得较大的频偏，其缺点是中心频率稳定度较低。

较之中频调制和倍频方法，这种方法的电路简单、性能良好、副波少、维修方便，是一种较先进的频率调制方案。

本课题载波由LC电容反馈三端振荡器组成主振回路，振荡频率有电路电感和电容决定，当受调制信号控制的变容二极管接入载波振荡器的振荡回路，则振荡频率受调制信号的控制，从而实现调频。

关键字：变容二极管；直接调频；LC振荡电路。

变容二极管直接调频电路的设计目录第一章设计思路 (1)第二章调频电路工作原理 (2)2.1 间接调频原理 (2)2.2 直接调频原理 (2)2.3 变容二极管直接调频原理 (2)第三章电路设计 (5)3.1 主振电路设计原理分析 (5)3.2 变容二极管直接调频电路设计原理分析 (6)第四章电路元器件参数设置 (8)4.1 LC震荡电路直流参数设置 (8)4.2 变容管调频电路参数设置 (8)4.3 T2管参数设置 (8)5.1 mulitisim11软件介绍 (9)5.2 电路仿真 (9)小结 (12)附录一元器件清单 (13)附录二参考文献 (14)第一章设计思路变容二极管为特殊二极管的一种。

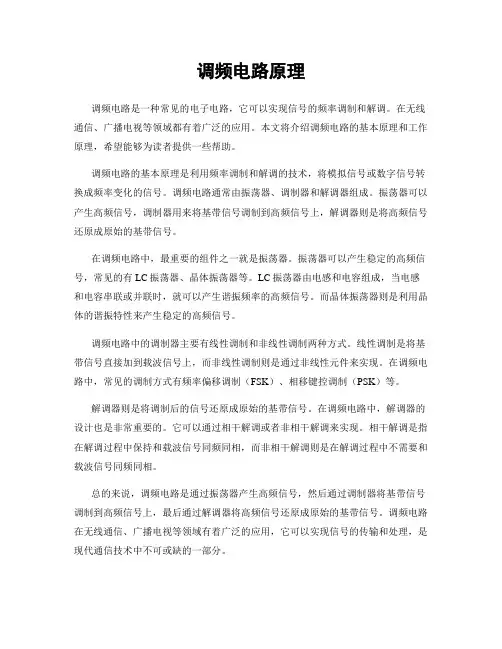

调频电路原理调频电路是一种常见的电子电路，它可以实现信号的频率调制和解调。

在无线通信、广播电视等领域都有着广泛的应用。

本文将介绍调频电路的基本原理和工作原理，希望能够为读者提供一些帮助。

调频电路的基本原理是利用频率调制和解调的技术，将模拟信号或数字信号转换成频率变化的信号。

调频电路通常由振荡器、调制器和解调器组成。

振荡器可以产生高频信号，调制器用来将基带信号调制到高频信号上，解调器则是将高频信号还原成原始的基带信号。

在调频电路中，最重要的组件之一就是振荡器。

振荡器可以产生稳定的高频信号，常见的有LC振荡器、晶体振荡器等。

LC振荡器由电感和电容组成，当电感和电容串联或并联时，就可以产生谐振频率的高频信号。

而晶体振荡器则是利用晶体的谐振特性来产生稳定的高频信号。

调频电路中的调制器主要有线性调制和非线性调制两种方式。

线性调制是将基带信号直接加到载波信号上，而非线性调制则是通过非线性元件来实现。

在调频电路中，常见的调制方式有频率偏移调制（FSK）、相移键控调制（PSK）等。

解调器则是将调制后的信号还原成原始的基带信号。

在调频电路中，解调器的设计也是非常重要的。

它可以通过相干解调或者非相干解调来实现。

相干解调是指在解调过程中保持和载波信号同频同相，而非相干解调则是在解调过程中不需要和载波信号同频同相。

总的来说，调频电路是通过振荡器产生高频信号，然后通过调制器将基带信号调制到高频信号上，最后通过解调器将高频信号还原成原始的基带信号。

调频电路在无线通信、广播电视等领域有着广泛的应用，它可以实现信号的传输和处理，是现代通信技术中不可或缺的一部分。

希望通过本文的介绍，读者能够对调频电路有一个更加深入的了解，同时也希望能够为读者在实际应用中提供一些帮助。

调频电路作为一种重要的电子电路，在通信领域有着广泛的应用前景，相信随着科技的不断发展，它的应用范围也将会越来越广泛。

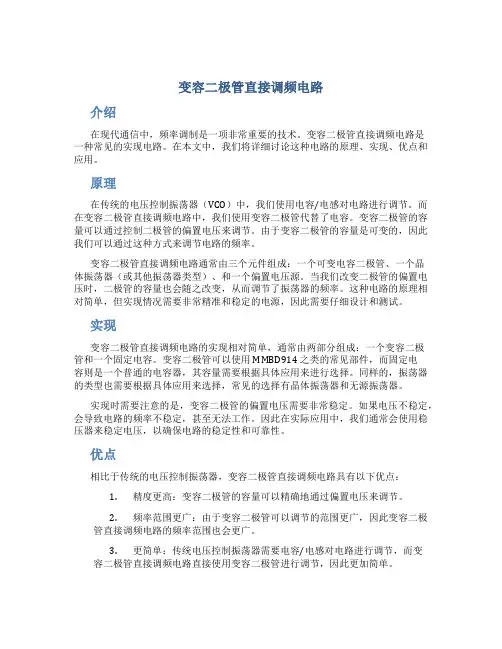

变容二极管直接调频电路介绍在现代通信中，频率调制是一项非常重要的技术。

变容二极管直接调频电路是一种常见的实现电路。

在本文中，我们将详细讨论这种电路的原理、实现、优点和应用。

原理在传统的电压控制振荡器（VCO）中，我们使用电容/电感对电路进行调节。

而在变容二极管直接调频电路中，我们使用变容二极管代替了电容。

变容二极管的容量可以通过控制二极管的偏置电压来调节。

由于变容二极管的容量是可变的，因此我们可以通过这种方式来调节电路的频率。

变容二极管直接调频电路通常由三个元件组成：一个可变电容二极管、一个晶体振荡器（或其他振荡器类型）、和一个偏置电压源。

当我们改变二极管的偏置电压时，二极管的容量也会随之改变，从而调节了振荡器的频率。

这种电路的原理相对简单，但实现情况需要非常精准和稳定的电源，因此需要仔细设计和测试。

实现变容二极管直接调频电路的实现相对简单，通常由两部分组成：一个变容二极管和一个固定电容。

变容二极管可以使用 MMBD914 之类的常见部件，而固定电容则是一个普通的电容器，其容量需要根据具体应用来进行选择。

同样的，振荡器的类型也需要根据具体应用来选择，常见的选择有晶体振荡器和无源振荡器。

实现时需要注意的是，变容二极管的偏置电压需要非常稳定。

如果电压不稳定，会导致电路的频率不稳定，甚至无法工作。

因此在实际应用中，我们通常会使用稳压器来稳定电压，以确保电路的稳定性和可靠性。

优点相比于传统的电压控制振荡器，变容二极管直接调频电路具有以下优点：1.精度更高：变容二极管的容量可以精确地通过偏置电压来调节。

2.频率范围更广：由于变容二极管可以调节的范围更广，因此变容二极管直接调频电路的频率范围也会更广。

3.更简单：传统电压控制振荡器需要电容/电感对电路进行调节，而变容二极管直接调频电路直接使用变容二极管进行调节，因此更加简单。

4.更便宜：由于变容二极管是常见部件，因此变容二极管直接调频电路的成本比传统电压控制振荡器更低。

高频电子线路—在线考试一、单选题1.直接调频电路的优点是( )。

A.载频稳定度高B.能够获得较大的线性频偏答案：B2.调频信号,则调频指数(最大相偏)是( )。

A.3B.10C.1000D.1答案：B3.在混频过程中,频率等于或接近于中频的干扰信导,进入混频器后所产生的于扰称为( )。

A.中频干扰B.镜频干扰C.哨声干扰D.互调干扰答案：A4.普通调幅信号,则调幅指数是( )。

A.1B.0.5C.2D.1000答案：B5.在二极管包络检波电路中,要正确选择元器件的参数, 以免产生惰性失真与( )。

A.双向失真B.交越失真C.负峰切割失真答案：C6.普通调幅的功率利用率最高只能达到( )。

A.1B.1/3C.1/2D.2/3答案：B7.在并联型石英晶体振荡器中,石英晶体的作用相当于一个( )。

A.电感B.电容C.电阻答案：A8.反馈式正弦波振荡器是利用选频网络通过( )产生自激振荡的。

A.正反馈B.负反馈答案：A9.在三点式电路中,与发射极相连接的是( ),基极与集电极相连接的是电容的电路是电感三点式电路。

A.电容B.电阻C.电感答案：C10.在振荡器的稳定条件中,在平衡点上,环路增益的幅度( ),环路相位为随频率的变化率为负值。

A.对输入信号的变化率为负值B.对输入信号的变化率为正值答案：A11.甲类功率放大器,其效率最高为( )。

A.50%B.75%C.30%D.80%答案：A12.丙类谐振功放若用来进行( )调幅,应该工作在过压状态。

A.基极B.集电极答案：B13.乙类功率放大器其导通角( )A.小于90oB.大于90oC.等于90oD.等于180o答案：C14.丙类功率放大器,其工作在( )状态。

A.线性B.非线性答案：B15.谐振功率放大器在过压状态,放大器输出功率较大,管耗小,效率( )。

A.高B.低答案：A16.LC串联电路在谐振时,阻抗最( )。

A.大B.小答案：B17.在串联谐振回路中,品质因数是LC谐振回路谐振时的感抗或者容抗与回路( )之比,一般用表示。

调频电路的原理
调频电路是一种用于传输和调制音频信号的电路，利用频率调制的原理来传输音频信号。

调频电路的基本原理是将音频信号转换为频率调制的信号。

首先，音频信号经过一个调频器，将其转换为一个具有不同频率的载波信号。

调频器可以是一个电容或电感元件，通过改变其电容值或电感值来改变载波信号的频率。

这样，载波信号的频率就根据音频信号的强弱而不断变化。

接下来，调频器的输出信号经过一个调频发射机，将其放大并发送出去。

调频发射机中通常包含一个放大器来增强信号的幅度，以达到较远距离的传输。

接收端的调频接收机接收到传输的调频信号后，首先经过一个解调器，将调频信号转换为原始音频信号。

解调器根据载波信号的频率变化情况，恢复出原始音频信号的波形。

最后，原始音频信号经过一个放大器放大，然后输出到扬声器或其他音频设备中。

这就是调频电路的基本原理。

通过频率调制的方法，调频电路可以实现音频信号的传输和调制。

教学内容：一、调频信号的产生由调频信号的频谱分析可知，调制后的，要产生调频信号就必须利用非线性调频信号中包含许多新的频率分量，因此元器件进行频率变换.产生调频信号的方法主要有两种:直接调频和间接调频。

直接调频是用调制信号直接控制载波的瞬时频率，产生调频信号.间接调频则是先将调制信号进行积分，再对载波进行调相，获得调频信号。

二、直接调频电路直接调频的基本原理是利用调制信号直接控制振荡器的振荡频率，使其不失真地反映调制信号变化规律。

（1)改变振荡回路的元件参数实现调频调频电路中常用的可控电容元件有变容二极管和电抗管电路。

常用的可控电感元件是具有铁氧体磁芯的电感线圈或电抗管电路,而可控电阻元件有PIN二极管和场效应管.若将这样的可控参数元件或电路直接代替振荡器振荡回路的某一元件(例如L或C）或者直接并接在振荡回路两端,这样振荡频率就会与可控参数元件的数值有关，用调制信号去控制这样元件的参数值，就能够实现直接调频。

（2)变容二极管直接调频电路1）变容二极管的特性变容二极管是根据PN结的结电容随反向电压改变而变化的原理设计的一种二极管.它的极间结构、伏安特性与一般检波二极管没有多大差别。

不同的是在加反向偏压时，变容二管呈现一个较大的结电容。

这个结电4312容的大小能灵敏地随反向偏压而变化.正是利用了变容二极管这一特性，将变容二极管接到振荡器的振荡回路中，作为可控电容元件，则回路的电容量会明显地随调制电压而变化，从而改变振荡频率，达到调频的目的。

右图为变容二极管的反向电压与其结电容呈非线性关系2）基本原理变容二极管是振荡回路的一个组成部分,加在变容二极管上的反向电压u =V CC –VB+U(t）,结电容是振荡器的振荡回路的一部分，结电容随调制信号变化，回路总电容也随调制信号变化，故振荡频率也将随调制信号而变化。

只要适当选取变容二极管的特性及工作状态，可以使振荡频率的变化与调制信号近似成线性关系，从而实现调频。
