竭诚为您提供优质文档/双击可除全向天线安装规范篇一：天线安装维护技术规范天线安装维护技术规范1、目的保证天线系统运行质量。
2、适用范围浙江移动gsm基站的所有天线。
3、天线安装维护技术规范：3．1天线安装俯角在天线网络规划指定的角度内，精度为±0.5度；allgon天线按要求自然调整到3度。
3．2天线的最小隔离度：与该天线垂直方向最近的天线的距离，测量时，用卷尺或测绳。
特殊情况可以用目测，精确到米，但必须注明是“目测”。
3．3．线间的最小垂直距离为1.1米。
3．4．天线水平隔离度：与该天线水平方向最近的天线的距离。
测量时，用卷尺或测绳。
特殊情况，可以用目测，精确到米，但必须注明是“目测”。
3．5．分集接收天线水平间距取决于天线高度，近似公式为：d≈0.11*he。
（注：he是指天线的有效高度）3．6．天线安装相对高度为楼高与铁塔或平台高度总和，若有相同小区的天线处于不同高度要在报告中注明。
3．7．天线安装在天线网络规划指定高度内，准确度为±2米。
3．8．天线组装必须按其说明书严格执行。
3．9．天线安装牢固：可用手摇晃测试其安装强度。
对附件用扳手逐一校准，完成后再用手摇晃无松动方可。
3．10．检测天线平面是否有变形，督导时注意天线调整俯角时，必须先将上、下两组紧固螺钉旋松，尤其应当注意allgon天线。
用水平仪取天线上、中、下三站测量确认。
3．11．天线接地：deltec天线特有，用于天线调整控制线的接地。
3．12．3．13．天线的避雷：应严格按天馈系统的避雷标准执行。
天线极性与馈线标号的对应关系：将一个扇区1、3号馈线接于垂直极化或+45极化端口。
将2、4号馈线接于水平极化或-45极化端口。
3．14．天线的挂牌标志对应关系如下：a—b—c其中：a指扇区；b指天线顺序；c指天线的极化方向。
这些都与相应的馈线对应。
3．15．电调天线的特殊工艺要求：控制线必须安装避雷器，每个避雷器必须有独立的接地，用绿色（线径2mm）的接地线。
天线标准操作规程天线标准操作规程第一章总则第一条为确保天线操作安全，保证通信质量，规范天线操作人员的行为，制定本规程。
第二条天线操作人员应具备以下条件：（一）经过专门的培训，取得相应的操作证书；（二）具有扎实的通信基础知识和技术能力；（三）了解天线的工作原理、性能及调试方法；（四）熟悉相应的天线操作规程和操作手册；（五）具备安全意识和应急处理能力。
第三条天线操作人员应遵循以下基本原则：（一）安全第一，严格遵守相关安全操作规定；（二）准确高效，保证通信系统的正常运行；（三）勤奋认真，保持良好的工作态度和工作纪律；（四）团结互助，保障天线操作工作的连续性和稳定性。
第四条天线操作人员应当具备以下职责：（一）遵守通信管理部门的相关规定，执行天线操作任务；（二）认真学习和掌握天线的基本知识和操作技能；（三）严格按照操作规程和操作手册的要求进行操作；（四）保持天线设备的清洁和维护，及时发现和排除故障；（五）配合上级进行天线调试和维护工作；（六）巡视天线设备，及时发现并上报异常情况；（七）维护通信系统的安全和保密工作。
第二章天线操作准备第五条天线操作人员在进行天线操作前应进行准备工作。
（一）熟悉天线的类型、性能参数和操作要求；（二）清理天线设备周围的杂物和碎屑；（三）检查天线设备的固定情况，确保设备安全稳定；（四）检查电源线和数据线的接口，确保正常连接；（五）检查相关设备和仪器的工作状态，确保正常运行。
第六条天线操作人员应根据天线操作任务，准备相应的工具和材料。
（一）根据天线类型，准备相应的调试工具和测试仪器；（二）根据需要，准备连接线缆、固定件和接口耦合器；（三）根据天线安装地点，准备爬坡器具或安全绳具。
第七条天线操作人员应确认天线操作任务的具体内容和要求。
（一）了解天线的布放位置和方位角度；（二）了解天线的调试要求和参数设定；（三）了解天线的安全警示和应急处理方法；（四）了解天线操作任务的时间和标准。
第三章天线操作步骤第八条天线操作人员应按照以下步骤进行天线操作。
天线安装规范1、天线安装位置、规格、型号及支撑件必须符合工程设计要求，安装时应用相应的安装件进行固定，并且垂直、牢固，不允许悬空放置。
全向吸顶天线未用支撑件固定。
全向吸顶天线未用支撑件固定。
全向吸顶天线未用支撑件固定。
全向吸顶天线未用支撑件固定。
全向吸顶天线未用支撑件固定。
全向吸顶天线用支撑件固定牢固。
2、对于全向吸顶天线或壁挂天线均要求用天线固定件牢固安装在天花板或墙壁上，并确认所装天线附近无直接遮挡物存在，尽量远离消防喷淋头。
施工条件允许的情况下，天线与铁管、日光灯、消防喷淋头和烟感探头等设备的水平距离应大于1米，现场条件受限时不低于0.5米。
吸顶天线不允许与金属天花板吊顶直接接触，需要与金属天花板吊顶接触安装时，接触面间必须加绝缘垫片。
天线与吊顶内的射频馈线连接良好，并用扎带固定。
3、电梯内的天线必须用膨胀螺栓牢固固定于电梯井壁并确认所装天线附近无直接遮挡物；全向吸顶天线安装固定牢固。
吸顶天线安装在走线槽上，未垫纸板，走线槽是金属材质，影响信号覆盖效果。
4、室内定向板状天线采用壁挂安装方式或利用定向天线支架安装方式，要求天线周围无直接遮挡物，天线主瓣方向正对目标覆盖区。
5、室内天线使用的天线吊挂高度应略低于梁、通风管道、消防管道等障碍物，保证天线的辐射特性；电梯井内定向天线采用膨胀螺栓固定牢固。
电梯井内定向天线安装固定牢固。
室内定向板状天线安装固定牢固，前方无遮挡物。
室内定向板状天线安装固定牢固，前方无遮挡物。
室内定向板状天线安装固定牢固。
6、安装天线的各类支撑件安装应保持垂直，整齐牢固，无倾斜现象，所有铁件材料都应作防氧化处理；7、天线安装在天花板吊顶内时，仍需通过吊架或支架进行固定，不得随意摆放，若天花板无维护口，依据设计要求开设维护口；8、安装天线的接头必须使用防水胶带做好防水，然后用塑料黑胶带缠好，胶带做到平整、少皱、美观；室内天线正下方有其他管道等障碍物，影响天线的辐射特性。
室内天线正下方无障碍物。
天线操作规程有哪些天线操作规程是指在使用天线时需要遵守的一系列操作规定和注意事项。
以下是天线操作规程的一些主要内容左右。
1. 了解天线类型和性能：在操作天线之前，首先要了解所使用的天线的类型和性能。
不同类型的天线适用于不同的频段和波束类型，因此要根据实际需求选择合适的天线。
2. 安装天线的注意事项：天线的安装位置和方向对信号接收和发送的质量有很大影响，因此在安装天线时需要注意以下事项：- 选择合适的安装位置，避免遮挡物和干扰源的影响。
- 调整天线的方向和角度，以获得最佳的信号覆盖范围。
- 保持天线与接收或发送设备之间的距离，以防止干扰和损耗。
3. 天气条件的影响：天气条件对天线的性能和接收质量有很大影响，因此在不同天气条件下，需要注意以下事项：- 雨雪天气会导致天线受到阻挡和干扰，请及时清理降水和冰雪。
- 高温环境会影响天线的工作稳定性，请避免直接暴露在阳光下。
- 遇到雷电天气时，应及时关闭天线设备，以防止由于雷击而损坏。
4. 接线和连接的规范：天线的接线和连接质量对信号的传输和接收至关重要，因此需要注意以下规范：- 使用合适的电缆、连接器和配件进行天线的接线，保证信号传输的稳定性和可靠性。
- 定期检查和清理连接器和配件，以防止松动和腐蚀。
- 遵守接线和连接的规范，确保接口的匹配和适配。
5. 维护和保养：天线设备的维护和保养是确保其稳定运行和延长寿命的重要工作，以下是一些常规的维护和保养措施：- 定期检查天线设备的外观和连接状态，发现问题及时修复或更换。
- 清理天线设备的灰尘和杂物，以保证散热和通风效果。
- 注意天线设备的工作温度和湿度范围，避免过热和潮湿环境的影响。
- 定期进行天线的定向检查和校正，保证其信号覆盖范围和有效性。
6. 安全操作规程：天线操作过程中需要注意安全问题，以下是一些常见的安全操作规程：- 避免对天线设备进行非授权的操作和调试，以防止意外损坏和安全事故。
- 在操作天线设备时，遵循相关的操作步骤和流程，以确保操作的正确性和安全性。
H3C天线手册ANT-2503C吸顶天线-5PW100-整本手册目录1技术参数 (1)2安全注意事项 (4)3安装注意事项 (5)4选择安装位置 (5)5天线安装 (5)5.1 安装工具 (5)5.2 吸顶安装 (5)5.3 射频线缆要求 (6)H3C天线手册 ANT-2503C 吸顶天线1 技术参数ANT-2503C天线主要用于室内应用场景，通过N型接头连接到H3C室内型AP的2.4GHz或5GHz的射频接口。
图1-1天线外观图表1-1技术参数天线型号 ANT-2503C频率范围（MHz） 2400～2500 5150～5850带宽（MHz） 1007004.5增益（dBi） 2.5水平面波瓣宽度（度） 360垂直面波瓣宽度（度） 50驻波比≤2.0输入阻抗（?） 50极化方式垂直最大功率（W） 50接头型号 N-型阴头天线尺寸（mm）φ124×47天线重量（kg） 0.15工作温度（℃） -40℃～+60℃安装方式螺母紧固下图为水平方向图和垂直方向图的天线远场方向图。
图1-2 2.4GHz水平面方向图图1-45GHz水平面方向图2 安全注意事项天线安装具有一定的危险性，请在操作前阅读下面的安全注意事项，以免误操作造成伤亡。
请不要把天线安装在靠近电源、路灯、供电箱或者其他容易导致触电的地方。
安装时请务必注意不要接触电线，否则可能引起严重的伤亡。
请尽可能选择安全的安装位置，远离电源线和其他线缆，以免触电或者被线缆缠绕导致的危险。
请尽量避免一个人安装天线，尽量事先与其他安装人员共同确认安装位置和安装步骤。
在需要竖立抱杆的情况下，请注意多人配合，以免受伤。
安装天线时请务必注意：禁止站立在金属梯子上安装天线，不要在潮湿或者刮大风的天气安装天线，同时请穿着适合安装天线的服装和可以绝缘的橡胶底的鞋子，并佩戴橡胶手套。
如果天线、射频电缆或者其他安装附件从高处掉落，请尽快躲避开，以免触电和被掉落的物品砸伤。
BOOMSENSE天线产品使用手册版本号：V1.0（仅供内部使用For internal use only）编制：万文定职位：技术部经理日期：2006-6-13审核：张金木职位：物流部经理日期：目录Table of Contents一、室内全向吸顶天线 (4)二、室内定向吸顶天线 (6)三、室内定向壁挂天线 (9)四、八木定向天线 (11)五、对数周期天线 (20)六、角反射天线 (22)七、抛物面天线 (24)八、栅网抛物面天线 (31)九、背射定向天线 (34)十、全向天线 (37)十一、平板定向天线（定向板状天线） (45)十二、鞭状天线 (71)十三、隐蔽美化天线 (72)天线产品命名规则：型号组成：BS - X0X1 - X2X3X4/X5X6/ X7X8- X9X10 / X11X12- X13X14规格代码：表示天线版本、倾角、接头类型、适用范围等信息。
BS：邦讯公司产品缩写代码X0X1 ：天线类型1、XD：室内吸顶天线2、BG：室内壁挂天线3、BM：八木天线4、DS：对数周期天线5、PW：抛物面天线6、BS：背射天线7、BZ：鞭状天线8、GS：室外全向天线9、PB：室外定向板状天线10、FS：角反射天线11、YB：美化隐蔽天线X2 X3X4：H面方向角如：360◦表示为360 65◦表示为65 90◦表示为90 120◦表示为120X5 X6：增益（双频天线以低频段增益为标示，单位：dBi）如：11.0 dBi表示为11，11.1～12 dBi表示为12X7 X8：内置下倾角如：10◦表示为10 15◦表示为15 20◦表示为20X9 X10/ X11X12：工作频带（单位：MHz）如：08/09表示为806～960 MHz （适合GSM&CDMA系统）08/2.5表示为806～2500 MHz（适合GSM&CDMA&SCDMA&DCS&PHS&3G&WLAN等系统）X13：极化方式如：V表示为垂直极化R表示为±45o双极化C表示为圆极化X14：功率容量如：B表示为大功率容量（即≥250W）一、室内全向吸顶天线Indoor Ceiling AntennaBS-XD-360/02-08/09V BS-XD-360/03-08/2.5V BS-XD-360/03-08/2.5V-DBS-XD-360/04-1.7/2.5V二、室内定向吸顶天线Indoor directional Ceiling AntennaBS-XD-100/07-0.8/2.5VBS-XD-115/05-08/2.5VBS-XD-95/06-08/2.5V三、室内定向壁挂天线Indoor Wall-mounting AntennaBS-BG-90/08-08/2.5VBS-BG-75/09-08/2.5VB四、八木定向天线Yagi Directional AntennaBS-BM-60/9-04VBS-BM-30/12-07/08VBS-BM-36/12-06/07VBS-BM-40/12-1.1/1.4VBS-BM-38/12-1.4/1.5VBS-BM-38/12-1.8/1.9VBS-BM-38/12-1.9/2.1VBS-BM-40/12-2.4V五、对数周期天线Logarithm Week Directional AntennaBS-DS-90/09-08/2.5VBS-DS-65/11-08/2.5V六、角反射天线Angle Mix Corner Reflector Directional AntennaBS-FS-33/16-08/09V七、抛物面天线Angle Mix Corner Reflector Directional AntennaBS-PW-19/17-04VBS-PW-11/21-07/08V八、栅网抛物面天线Grid Parabolic AntennaBS-PW-9/24-2.4VBS-PW-5/31-2.5/2.6VBS-PW-6/28-5.7/5.8V九、背射定向天线 Backfire Directional Antenna十、全向天线Omni-directional AntennaBS-GS-360/11-1.9/2.1VBS-GS-360/11-2.4VBS-GS-360/11-3.4/3.6VBS-GS-360/11-5.7/5.8V十一、平板定向天线（定向板状天线） Panel Directional AntennaBS-PB-65/14-04VBS-PB-65/17-07/08V。
天线操作规程有哪些
《天线操作规程》
天线是无线通信系统中非常重要的组成部分，其操作规程对于保障通信系统正常运行和保障人员安全具有重要意义。
以下是关于天线操作规程的几点内容：
1. 操作人员需经过专门培训
天线操作需要经过专门的培训才能进行，操作人员需要了解天线的结构和原理，以及相关的安全操作规程和应急处理方法。
只有经过培训并取得相关证书的人员才能够进行天线的操作。
2. 穿着适当的防护装备
在进行天线操作时，操作人员需要穿着适当的防护装备，包括安全帽、安全鞋、工作服和手套等，以保障自身安全。
特别是在高空操作时，还需要系好安全带和其他安全防护设备，严禁单独高空操作。
3. 遵守操作规程
在进行天线操作时，操作人员需要严格遵守相关的操作规程，按照程序进行操作，禁止擅自改动天线的结构和设备。
在操作过程中，需要注意检查天线的状态，确保其正常运行和安全稳定。
4. 维护保养
天线需要定期进行维护保养，操作人员需要按照规定的周期进行检查和维护，保证天线设备的正常运行。
在维护过程中，需
要停止天线的工作，确保操作人员的安全。
总的来说，天线操作规程对于保障通信系统的正常运行和保障人员安全至关重要，操作人员需要经过专门培训，穿着适当的防护装备，遵守操作规程进行工作，以及定期维护天线设备。
只有严格遵守规程，才能确保通信系统的正常运行和人员的安全。
目录1.设计总体原则/ (2)2.网络覆盖指标 (2)2.1.WCDMA室内分布系统 (2)2.2.GSM室分系统 (3)3.新型天线特点 (4)4.新型天线布放原则 (5)5.天线口功率设置 (6)6.泄漏及切换控制 (6)7.分布系统设计方案的要求 (7)8.其他注意事项 (7)附件 (7)1.设计总体原则/（1）室内分布系统设计在保证业务的覆盖、质量和容量的前提下，应尽量控制建设成本，避免天线过多过密，避免信源功率、元器件和材料浪费；（2）室内分布系统作为室外基站的一个有效补充手段，必须从整个大网层面来考虑，而非楼宇单点的设计考虑，室内、室外网络统一协调规划；（3）室内分布系统应具有良好的兼容性和可扩展性。
对于新建室内分布系统和原GSM室内分布系统改造，必须满足GSM、WCDMA和WIFI等业务发展需要；（4）室内分布系统应尽量实现目标覆盖区域内信号的均匀分布，避免信号的外泄，避免与室外信号过多的切换，避免室外基站布局过多的调整；（5）室内分布系统应做到结构简单，工程实施容易，不影响目标建筑物原有的结构和装修；（6）室内分布系统拓扑结构应易于迭加与组合，方便后续维护调整以及后期的小区分裂（合并）改造等；（7）室内分布系统设计应结合实际，兼顾技术先进性和经济合理性，必要时应进行多种覆盖方案的技术、经济比较，降低工程造价、提高经济效益和社会效益；（8）室内分布系统设计图纸作为施工的依据，应能很好地指导施工。
2.网络覆盖指标2.1.WCDMA室内分布系统（1）重要楼宇或区域(高速数据业务区域)：TX Power≤-15dBm，边缘场强≥-85dBm，Ec/Io≥-10dB；（2）次重要楼宇或区域(低速路数据业务)：TX Power≤-10dBm,边缘场强≥-90dBm，Ec/Io≥-10dB；（3）一般性楼宇或区域(语音业务、可视电话业务、数据业务低发区)：TX Power≤-5dBm，边缘场强≥-95dBm，Ec/Io≥-12dB；（4）室外10米外泄指标，距离建筑物10米（尤其临街建筑）外泄信号功率RSCP≤-90dBm，或建筑物外10米处应小于室外主导频强度10dB以上；（5）系统负载在设计时下行取75%，上行取50%；出现高层室外信号过强，Ec/Io无法保证的情况,建议采用异频组网；建筑物边缘室外信号大于目标值时，考虑室内外协同覆盖；（6）软切换比例不大于50%，软切换成功率大于98%；（7）业务掉话率不大于1%；（8） CS 64K业务 BLER不高于1%，HSPA业务BLER不高于10%；（9）室内外小区之间、室内各小区之间的同频切换成功率大于98%；（10）室内外小区之间、室内各小区之间的异频切换成功率大于95%；（11）无线覆盖区内可接通率：要求在无线覆盖区内的90%位置，99%的时间移动台可接入网络。

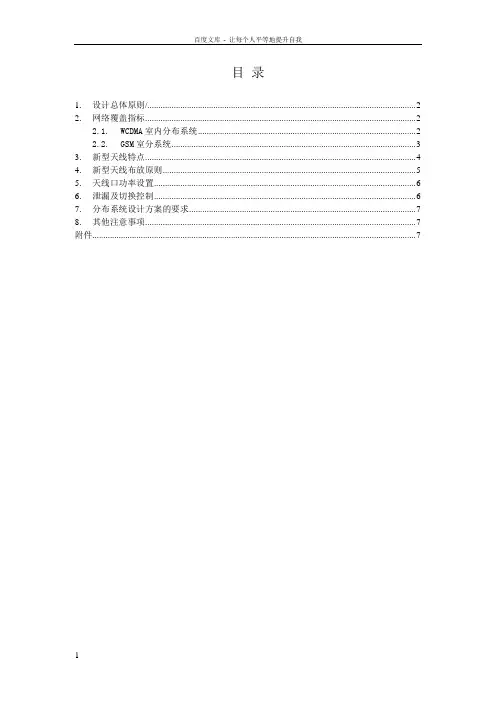

目录1. 设计总体原则 (2)2. 网络覆盖指标 (2)2.1.WCDMA室内分布系统 (2)2.2.GSM室分系统 (3)3. 新型天线特点 (4)4. 新型天线布放原则 (5)5. 天线口功率设置 (6)6. 泄漏及切换控制 (6)7. 分布系统设计方案的要求 (7)附件 (7)1.设计总体原则/（1）室内分布系统设计在保证业务的覆盖、质量和容量的前提下，应尽量控制建设成本，避免天线过多过密，避免信源功率、元器件和材料浪费；（2）室内分布系统作为室外基站的一个有效补充手段，必须从整个大网层面来考虑，而非楼宇单点的设计考虑，室内、室外网络统一协调规划；（3）室内分布系统应具有良好的兼容性和可扩展性。
对于新建室内分布系统和原GSM室内分布系统改造，必须满足GSM、WCDMA和WIFI等业务发展需要；（4）室内分布系统应尽量实现目标覆盖区域内信号的均匀分布，避免信号的外泄，避免与室外信号过多的切换，避免室外基站布局过多的调整；（5）室内分布系统应做到结构简单，工程实施容易，不影响目标建筑物原有的结构和装修；（6）室内分布系统拓扑结构应易于迭加与组合，方便后续维护调整以及后期的小区分裂（合并）改造等；（7）室内分布系统设计应结合实际，兼顾技术先进性和经济合理性，必要时应进行多种覆盖方案的技术、经济比较，降低工程造价、提高经济效益和社会效益；（8）室内分布系统设计图纸作为施工的依据，应能很好地指导施工。
2.网络覆盖指标2.1.WCDMA室内分布系统（1）重要楼宇或区域(高速数据业务区域)：TX Power≤-15dBm，边缘场强≥-85dBm，Ec/Io≥-10dB；（2）次重要楼宇或区域(低速路数据业务)：TX Power≤-10dBm,边缘场强≥-90dBm，Ec/Io≥-10dB；（3）一般性楼宇或区域(语音业务、可视电话业务、数据业务低发区)：TX Power≤-5dBm，边缘场强≥-95dBm，Ec/Io≥-12dB；（4）室外10米外泄指标，距离建筑物10米（尤其临街建筑）外泄信号功率RSCP≤-90dBm，或建筑物外10米处应小于室外主导频强度10dB以上；（5）系统负载在设计时下行取75%，上行取50%；出现高层室外信号过强，Ec/Io无法保证的情况,建议采用异频组网；建筑物边缘室外信号大于目标值时，考虑室内外协同覆盖；（6）软切换比例不大于50%，软切换成功率大于98%；（7）业务掉话率不大于1%；（8） CS 64K业务 BLER不高于1%，HSPA业务BLER不高于10%；（9）室内外小区之间、室内各小区之间的同频切换成功率大于98%；（10）室内外小区之间、室内各小区之间的异频切换成功率大于95%；（11）无线覆盖区内可接通率：要求在无线覆盖区内的90%位置，99%的时间移动台可接入网络。
2.2.GSM室分系统1）一般楼宇覆盖指标：①边缘场强：覆盖目标内的90％区域，手机接收场强应大于-80dBm。
②电梯和地下层场强＞-85dBm③室外——室内切换无掉话，即覆盖建筑物内与建筑物外为不同主导小区时，在覆盖建筑内从室内走出覆盖建筑门口外，和从室外走入覆盖建筑屋门内，能够平滑切换，不可发生切换掉话或无法切换现象。
④电梯外——电梯内切换无掉话，保证电梯内外为同一信源为主导信号。
⑤质差（误码率等级）95%的点≤3，覆盖后质差不允许出现大于5的情况。
2）重要场所覆盖指标：(如四星级以上的酒店、高级写字楼、高尚住宅、商场、政府机关部门等)①覆盖场强：覆盖目标内的95％区域，手机接收场强应大于-80dBm②楼梯场强＞－85dBm③电梯场强＞-82dBm④室外——室内切换无掉话⑤电梯外——电梯内切换无掉话⑥质差（误码率等级）95%的点≤3，质差不允许出现5。
3.新型天线特点➢物理结构及尺寸：新型天线目前较传统天线直径大3~5cm，比传统天线高2~3cm。
➢工作频段：新型天线可支持800MHz～3000MHz。
➢覆盖范围：高频覆盖范围：新型天线主瓣辐射角度达到+75°~+85°之间，而传统天线主瓣辐射角度一般在45°左右，在+75°~+85°方向上，新型天线较传统天线增益增加了3dB~5dB，有效延伸了覆盖边缘，下面是新旧天线高频垂直面辐射图测试对比：传统天线垂直面测试辐射图新型天线垂直面测试辐射图低频覆盖范围：在45°方向上，新型天线较传统天线增益有较大的下降，而在在+75°~+85°方向上，新型天线和传统天线增益基本相当。
因此新型天线并未减少低频信号的水平覆盖范围。
➢高低频增益差异：传统天线在+75°~+85°方向上，高低频增益的差距较大，而新型天线在+75°~+85°方向上，高低频增益基本相当，这就很大的减少了高低频覆盖范围的不同。
➢天线不圆度：新型天线的天线不圆度降低到1dB以内，使得覆盖边缘更为规整，保证了各向覆盖的均匀一致性。
新旧天线高频不圆度测试对比图如下：原有天线+75°不圆度举例新型天线+75°不圆度举例➢新天线采用低互调连接线，有效降低了互调干扰。
4.新型天线布放原则新型天线通过调整最大增益的角度，增加单天线的有效覆盖半径，同时使天线在水平方向上低频和高频增益基本相当，大大减小了高频覆盖范围小而带来的覆盖瓶颈问题。
在布放天线时要根据不同场景下的网络指标要求确定天线线口功率及天线布放密度，核算室分环境传播损耗时，以实际模拟测试为准。
信号预测可参考室内传播模型Keenan-Motley模型：PL=32.45+20lgf(GHz)+20lgd(m)+M+C；其中：f为频率，单位GHz；d为传播距离，单位未米；M为电波衰弱储备，根据实际室内环境取值不同，以实测值为准，作为估算，高频段取10~20dB，低频段取5~15dB。
Ｃ为穿墙综合损耗值。
链路预算公式：P=Pt+Gt-PL，Pt为天线口输入功率，单位dBm，Gt为天线增益，单位dBi，对边缘场强，传统全向吸顶天线Gt取-1~-2dBi，新型全向吸顶天线Gt取2~3dBi。
室内覆盖天线的布放应保证室内覆盖和质量，根据各种场景的模拟测试和工程试点，在天线口功率5dBm，边缘场强-85dBm的情况下，新型天线的布放参考以下原则（由于高频部分是覆盖瓶颈，以下计算值均参考高频的计算结果）：➢较空旷区域，如地下停车场，有效覆盖半径为30-35米左右（有柱阻挡除外）。
➢包房类区域，如酒店、公寓，娱乐场所等，有效覆盖半径为12米左右，隔墙覆盖情况建议将天线放在门口；天线安装在中间内走道，两侧内洗手间外房间的典型场景，需要在内走道密集安装天线，天线间距保持在10米左右。
➢办公区域，如写字楼等，低隔断办公区，有效覆盖半径为25～30米左右，带轻薄隔墙的办公区，有效覆盖半径为15～20米左右。
➢有遮挡区域，如商场,有货架的超市等,有效覆盖半径为15到20米左右。
➢靠窗较近布放的天线，除控制好天线距离和天线口功率之外，要充分利用建筑物内梁、柱等已有遮挡物，有效控制外泄。
5.天线口功率设置（1）根据电磁辐射要求，室内天线口发射总功率应小于15dBm，以导频功率占总功率10%计算，楼层高度在3米以内的室内天线口导频功率应不大于5dBm。
若楼层较高天线口离手机距离较远或导频功率占总功率比例超过10%的，天线口导频功率可适当增大。
（2）注意手机发射功率，避免因手机发射功率在降到最低值（-50dBm）后无法再继续下降，造成远近效应；室分的最小耦合损耗（MCL）是保证终端以最低发射功率、最靠近天线时，仍不至于在信源基站接收端功率过高、影响他人。
WCDMA系统原则上MCL不小于65dB.（3）在无法采用多天线小功率方式进行设计的楼层，天线口功率可适当放大，以满足覆盖要求，但应保证室内天线最大发射总功率≤15dBm；（4）电梯、地下停车场、综合覆盖系统等可采取大功率少天线方式；（5）在玻璃幕墙等穿透损耗较小的区域要采用小功率多天线的原则，避免室内信号对外的泄漏干扰。
6.泄漏及切换控制1）泄露控制原则室内的泄露信号在室外10米处比室外信号强度至少低10dB；室外墙（砖混和承重墙）可以不考虑泄露。
大楼的进出口、玻璃幕墙、窗户、非金属轻质隔墙要考虑泄露；新型天线覆盖半径大，要特别注意对泄漏的控制。
2）切换区设置原则对于大楼的进出口、电梯运行通道、地下停车场进出口、高层室内外需考虑切换影响、同层间切换；（1）大楼进出口：切换区域设置在楼宇进出口大厅内3-5米范围；（2）电梯切换区：切换区设置在电梯运行通道内；（3）地下停车场进出口：进出口的切换区域尽量长，拐弯处可增加天线或采取其他相应措施；7.分布系统设计方案的要求分布系统施工图设计文件一般包括：模拟测试图、设计方案、系统总图、系统原理图、天馈线安装平面图、信号源安装平面图、预算等；使用新型天线进行室内分布设计时，本规范未做要求的其它事项参见原有的《中国联通室内分布系统设计规范》。
8.其他注意事项（1）由于新型天线没有防雷接地，所以部分信源设备可能会出现接地告警，同时考虑到部分信源天馈接入端没有安装避雷器，为安全保险起见，建议天线系统进入机房前，做防雷接地处理；（2）新天线由于采用与传统吸顶天线不同的低互调连接线，因此在搬运、安装过程中不能过力拉、拧、旋转连接线，避免连接线与锥盘、阵子脱落或接触不良，从而导致电性能恶化影响覆盖及干扰；附件新型天线通过模拟测试得出的建筑物隔断及内装修穿透损耗表，仅供设计时参考：。
