无负压供水系统工作原理无负压供水系统，听起来是不是有点高大上？它就像是你家里的一位隐形英雄，默默地确保你每次打开水龙头都能有源源不断的水流。
想象一下，如果没有这个系统，咱们在家里洗澡的时候，水压突然变低，那可就尴尬了，想想看，泡在热水里，突然变成冷水浴，简直是“从天上掉下来”的感觉。
无负压供水系统就能避免这种“悲剧”发生。
这个神奇的系统到底是怎么工作的呢？简单来说，它通过保持水压的稳定来确保水流的持续。
这是因为水泵的神奇操作。
水泵就像是个勤劳的小蜜蜂，随时待命，把水从储水池抽送到需要的地方。
当你打开水龙头的时候，水泵立马启动，哗哗的水流就来了。
这时候的水压可是经过精确控制的，绝不会让你失望。
这个系统就像是为我们提供了一份“水的保障”，真是太给力了。
再说说这个系统的优势，简直多得数不胜数。
节能环保是它的一大亮点。
随着人们对环境问题的关注，节水变得越来越重要。
无负压供水系统通过智能控制，可以根据实际需求来调节水流，减少了不必要的浪费，简直是环保小能手。
安装这个系统后，家里的水管也不容易老化，延长了使用寿命，真是一举两得。
你知道吗？无负压供水系统在一些大型建筑中的表现也很惊艳。
比如在高层楼房、商场等地方，人们对水压的需求可大可小。
这个系统可以灵活应对，让每个用户都能享受到稳定的水流。
想想如果在商场里，洗手间的水流突然变得细细的，估计每个人都会不满，甚至大喊“这水太不给力了！”有了无负压供水系统，这种情况就能避免，真是让人省心。
系统的维护也不算麻烦。
一般来说，只需定期检查水泵和管道，确保它们的正常运转就行。
你说说，谁不想要个省心的家居环境呢？万一出现了故障，系统自带的报警功能会及时发出警报，简直是个“水的守护神”。
说到这里，有朋友可能会问：“那我家要不要装一个？”嘿嘿，这个要看情况。
家里如果水压不稳，或者有其他供水需求，绝对可以考虑一下。
不过，安装前最好找专业人士来评估一下，确保系统合适你家的情况，别像是买鞋子，结果买了个不合脚的。
无负压设备供水原理无负压设备供水原理是指通过特殊的设备和系统，实现建筑物内部供水系统的无负压供水。
传统的供水系统通常需要依靠水泵来提供正压力，但在一些特殊情况下，如高层建筑、地下室、水源不稳定等，传统供水系统的正压力可能无法满足需求，这时就需要采用无负压设备供水系统。
无负压设备供水系统主要由水泵、水箱、无负压设备和控制系统组成。
其工作原理如下：1. 水泵：无负压设备供水系统中的水泵负责将水从水源抽取并提供给建筑物内的供水系统。
水泵通常安装在水源附近的泵房内，通过电动机驱动水泵运转。
水泵的选型需要根据建筑物的需求和水源的情况进行合理选择，以确保供水系统的正常运行。
2. 水箱：无负压设备供水系统中的水箱起到储存水源的作用。
水箱通常位于建筑物的高处，通过重力作用将水送至建筑物内的供水系统。
水箱的容量大小需要根据建筑物的需求和供水系统的流量来确定，以确保供水的连续性和稳定性。
3. 无负压设备：无负压设备是实现无负压供水的核心部件。
它通过控制水泵的启停和调节水泵的转速，使得供水系统内的压力始终保持在一个合适的范围内，避免出现负压现象。
无负压设备通常由压力传感器、控制器和变频器等组成，通过监测供水系统内的压力变化，并根据设定的参数自动控制水泵的运行状态，以实现无负压供水。
4. 控制系统：无负压设备供水系统中的控制系统负责监测和控制整个供水系统的运行。
控制系统通常由主控制器和分控制器组成，主控制器负责监测和控制整个系统的运行状态，而分控制器则负责监测和控制各个分区的供水情况。
通过控制系统，用户可以方便地监测和调节供水系统的运行状态，确保供水的稳定性和可靠性。
无负压设备供水系统的优势在于能够有效解决传统供水系统中的负压问题，并且具有以下特点：1. 稳定性：无负压设备供水系统能够根据供水系统内的压力变化自动调节水泵的运行状态，保持供水系统内的压力始终在一个合适的范围内，避免出现负压现象。
这样可以保证供水的连续性和稳定性。
中国热水泵前10强哪个好一些？1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司系上海水泵生产厂家之一，专门研制各种水泵产品，广泛应用于水利、建筑、消防、电力，环保、石油、化工等各个领域，受到各行用户的好评！上海阳光泵业把先进的技术与多年实践经验的完美结合，水泵产品高效能、可靠耐用，完善的售前售中售后服务是赢得市场的搏击点。
水泵产品的优良品质，是为了满足专业需求而特殊设计的。
上海阳光泵业完美的水泵产品具备进口的质量，只有国产的价格。
良水泵致力于“素质、优质、品质，实质”的企业理念，以用户满意为目标。
打品牌战略，走科技之路，创造二十一世纪新的辉煌！2. 荏原：我们以客户需求为己任，多方位地为用户提供优化整体解决方案。
业务覆盖建筑、工业、市政水利、供热和水治理等多个领域，为客户提供优越的通用泵、定制泵、供水机组、水处理等产品和服务。
3. 耐驰：源于德国的水泵品牌，主要从事水泵的研发、生产、销售等业务，解决了国内在复杂系统中介质输送难的问题，产品涵盖单螺杆泵、转子泵、多螺杆泵、软管泵、切碎机等，可提供水泵相关解决方案和定制服务，产品畅销全球。
4. 重庆霞诺发电机制造有限公司重庆霞诺发电机制造有限公司经过几年的发展，已由单一生产发电机组（及配套设备）的公司发展成为了一家集燃气机组（及配套产品）生产、泵阀生产、变压器生产的一综合性公司。
公司位于重庆市梁平工业园A区，公司技术力量雄厚、工艺先进、设备齐全、质量控制严格，产品性能达到国内外先进水平，公司主要分为：1、燃气分公司：生产和销售燃气发电机组及燃气管路设备；2、泵阀分公司：生产和销售各种阀门和水泵；3、电器分公司:生产和销售各种变压器。
公司主要生产的燃气发电机组有：瓦斯发电机组、沼气发电机组、天然气发电机组、生物质气发电机组、焦化气体机组、煤气发电机组组、页岩气发电机组等。
公司生产的燃气设备主要有：脱硫器（塔）、气水分离器、细水雾系统（模块）、除尘器、过滤器、止回阀、阻火器、全自动水封、自动阻爆装置、自动抑爆装置、减（增）压稳压系统、冷却塔、湿式放散阀、干式放散阀、脱雾装置、紧急切断电磁阀、减压稳压阀等。

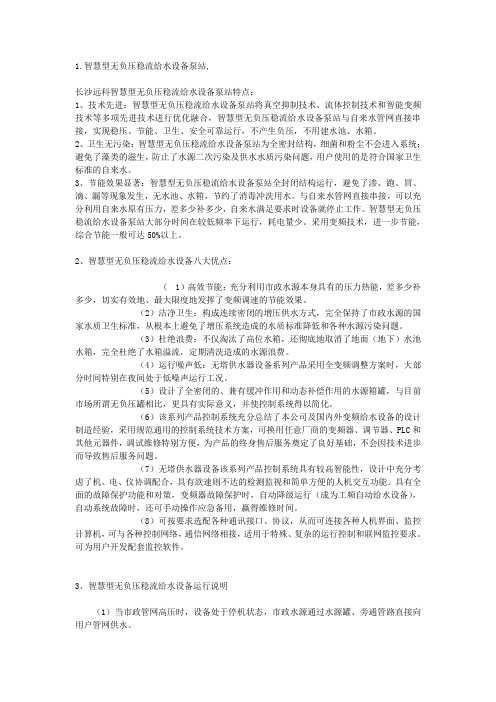

1.智慧型无负压稳流给水设备泵站,长沙远科智慧型无负压稳流给水设备泵站特点：1、技术先进：智慧型无负压稳流给水设备泵站将真空抑制技术、流体控制技术和智能变频技术等多项先进技术进行优化融合，智慧型无负压稳流给水设备泵站与自来水管网直接串接，实现稳压、节能、卫生、安全可靠运行，不产生负压，不用建水池、水箱。
2、卫生无污染：智慧型无负压稳流给水设备泵站为全密封结构，细菌和粉尘不会进入系统；避免了藻类的滋生，防止了水源二次污染及供水水质污染问题，用户使用的是符合国家卫生标准的自来水。
3、节能效果显著：智慧型无负压稳流给水设备泵站全封闭结构运行，避免了渗、跑、冒、滴、漏等现象发生，无水池、水箱，节约了消毒冲洗用水。
与自来水管网直接串接，可以充分利用自来水原有压力，差多少补多少，自来水满足要求时设备就停止工作。
智慧型无负压稳流给水设备泵站大部分时间在较低频率下运行，耗电量少。
采用变频技术，进一步节能，综合节能一般可达50%以上。
2、智慧型无负压稳流给水设备八大优点：( 1）高效节能：充分利用市政水源本身具有的压力热能，差多少补多少，切实有效地、最大限度地发挥了变频调速的节能效果。
（2）洁净卫生：构成连续密闭的增压供水方式，完全保持了市政水源的国家水质卫生标准，从根本上避免了增压系统造成的水质标准降低和各种水源污染问题。
（3）杜绝浪费：不仅淘汰了高位水箱，还彻底地取消了地面（地下）水池水箱，完全杜绝了水箱溢流，定期清洗造成的水源浪费。
（4）运行噪声低：无塔供水器设备系列产品采用全变频调整方案时，大部分时间特别在夜间处于低噪声运行工况。
（5）设计了全密闭的、兼有缓冲作用和动态补偿作用的水源箱罐，与目前市场所谓无负压罐相比，更具有实际意义，并使控制系统得以简化。
（6）该系列产品控制系统充分总结了本公司及国内外变频给水设备的设计制造经验，采用规范通用的控制系统技术方案，可换用任意厂商的变频器、调节器、PLC和其他元器件，调试维修特别方便，为产品的终身售后服务奠定了良好基础，不会因技术进步而导致售后服务问题。
一、智慧型无负压稳流给水设备流量范围：系统6-系统100扬程范围：1-150使用温度：+5℃-+40℃配套功率：0.37-18.5适用范围：居民生活用水（高层建筑，居民小区，别墅等）；公共场所（医院，学校，体育馆，机场等）；商用大厦（宾馆，写字楼，百货商场等）；灌溉（如公园，游乐场，果园，农场等）；制造业（生产制造，食品工业，工厂等生产制造，食品工业，工厂等）。
二、主要功能：1、防止冻裂功能，利用变频器内部温度传感器使之输出最低变频率，简断运转水泵，防止水泵冻裂。
2、瞬间停电后自动复位功能，停电或者其他原因水泵停转，变频器记录最后运行状态，如电源在输入，系统按照最后记忆模式回复运行功能（长时间停止运行时请切断电源）。
3、进水口管制功能，利用进水口的压力变送器监测进口压力，当进水压力低于设定压力时，控制柜自动切断给水系统电源，当进水压力高于设定压力时给水系统自动恢复供水。
4、高压报警功能，运行压力达到设定高压值，控制柜报警，同时报警灯闪烁，当压力低于设定压力值时，报警自动解除并恢复运行。
5、防止水泵空转功能，进水管路缺水延时超出设定值，控制柜控制水泵停转并报警。
6、越过故障泵运行功能，当一台水泵发生故障时，系统自动指令下一台正常水泵运行。
7、防止电机过载功能，防止启动电路超过设定值。
8、自诊断运行功能，具有实时监控功能，如出现运行中异常，控制柜自动报警并自动停止运行。
9、显示偏差调整功能，LED显示的运行压力与压力表指示压力不一致时可调整。
10、低水位报警功能，进水管路无水时系统自动停止，同时报警灯闪烁。
水位检测方式有内部检测和低位传感器检测两种，水位恢复正常时系统自动运行。
11、并联运行，至多并联6台。
12、双变频功能，水泵可同时携带两台变频器运行。
13、主泵交替运行功能，可按时间或者次数交替运行。
14、远程监控功能，带有RS485接口，利用扩展模块通过GPRS移动数据通信网络实现对进口压力、流量、出口压力、流量、各泵状态、变频器运行状态的监控。
无负压供水设备工作原理
无负压供水设备是一种新型的供水系统，它采用了先进的水力原理和控制技术，能够使水源处于负压状态下安全、稳定地供水，极大地提高了供水的质量和可靠性。
无负压供水设备的工作原理是基于水力原理和自动控制技术的。
首先，它通过建立一个水泵站来增加出水压力，而不是像传统的供水系统一样依赖于水塔、水压缸等人工辅助装置。
这样可以通过泵站来稳定控制水压，并根据水消耗情况和供水压力的需求来调节水泵流量，保证了供水的稳定性和可靠性。
其次，无负压供水设备采用了压力容器来预先储存一定量的水，当水流量增加时，压力容器会向管道输送一定量的水，以补充消耗掉的水量。
这个过程是由压力容器自动控制的，可以保证供水系统一直处于预定的水压下，并在需要时自动地向管道输送水。
再次，无负压供水设备还采用了先进的自动控制技术。
设备中包含了一台计算机控制器，能够根据供水系统的实时状态和要求，以自主控制泵站、压力容器和管道中的阀门等硬件设施。
通过实时监控供水系统的运行状态，并按照事先设定好的供水方案，自动控制水泵和阀门的运行，保证了供水系统的高效运行和稳定供水。
最后，无负压供水设备还采用了多重保护措施，以确保供水系统的安全可靠。
包括水泵启动保护、电机运行保护、压力容器和管道的压力保护等多项保障措施。
综上所述，无负压供水设备采用了先进的水力原理和自动控制技术，结合多种保护措施，能够在任何情况下安全、稳定地为用户提供高质量的供水服务。
它的出现，将会对目前传统水压供水系统带来一次巨大的升级和改进。
无负压供水系统简介无负压压力叠加供水设备是最近几年逐步得到推广和应用的新型供水设备．在高层建筑供水和自来水公司二次加压供水中得到了广泛应用。
通过其特点及应用范围与传统的低位水池（水箱）供水方式进行比较，无负压压力叠加供水设备具有无可比拟的优点，值得大力推广1、工作原理通过微机控制变频调速来实现恒压供水。
首先根据实际情况设定用水点工作压力，并时刻监测市政管网压力，当压力低于用户所需压力时，微机自动控制子变频器启动，调节水泵转速提高，直到管网压力上升到用户所需压力，并控制水泵以一恒定转速运行进行恒压供水。
当用水量增加时转速提高，当用水量减少时转速降低，时刻保证用户的用水压力恒定。
自来水的压力越低，水泵的转速越高；自来水的压力越高，水泵的转速越低。
当自来水的压力不小于用户所需的压力时，水泵停止运转。
设备在运行过程中充分利用自来水的原有压力，又保证了用户供水压力恒定。
设备在运行过程中微机时刻监测市政管网和系统压力，自动控制真空抑制器及稳流补偿器来抑制负压的产生，既充分利用了市政管网的压力，又不产生负压，不对市政管网产生任何不良影响，保证了用水的安全性。
无负压供水设备既能利用自来水管网的原有压力，又能动用足够的储存水量满足高峰期用水，且不会对自来水管网产生吸力。
二、适用范围1、新建小区或楼宇的生活供水2、水池供水系统的改造3、旧有变频、气压供水设备的改造4、一户一表改造的配套使用5、压力不足的自来水管网的接力增压三、产品的十大显著特点1、智能化稳流防负压，完全不影响市政管网传统无负压设备大多采用机械式呼吸阀来消除负压，消除动作滞后于形成动作；而WZGⅡ产品则采用真空抑制器及智能微机系统来抑制负压的形成。
真空抑制器是一组真空度检测及反馈的功能组件，系统通过该功能组件连续不断地检测流量平衡器内部真空度变量值，并将数据传送回微机，微机再通过变频器调节水泵的转速，使水泵的抽吸水量等于市政管的进水量，从而防止负压的产生。
ZWX(I)箱式无负压供水设备功能特点1、无负压系统与市政管网直联取水加压运行不会造成市政自来水管网负压。
2、置压通过调节许可压力控制阀可设置市政自来水管网许可吸水压力。
3、借压(或叠压)超过许可吸水压力和流量时可在自来水管网压力基础上增压。
与从普通蓄水池吸水相比运行时可减少水泵台数或(和)降低转速达到节能目的。
4、变频恒压设备实时通过传感器检测出口压力，将检测值和设定值进行比较运算，确定电机及水泵投入台套数和变频器输出频率(反应到电机及水泵为转速)以追贴用水曲线实现恒压。
5、无噪音采用现代设计理念，充分考虑现代人对环境的要求，选用静音专用变频器，运用了消音设计手段，故系统能超静音运行。
6、停电不断水供电线路停电时，系统通过BY PASS等手段实现停电不断水，即停电时系统自动切换为市政自来水压力供水。
7、高度自动化系统能实现全自动控制，具有手动,自动切换、主副泵定时轮换、压力调整、恒压、高低电压保护、欠相保护、漏电保护、过载保护、过热保护、缺水保护、漏水检测补偿、不用水停车、瞬间跳闸保护等功能。
另可根据用户需求配置人机界面，可视化远程调整、监测和维护。
ZWX(I)箱式无负压供水设备供水系统概述ZWX(I)箱式无负压供水设备交流电机变频驱动是我国近几年来发展较快的高新技术，这种变频技术主要应用于变负荷的水泵和风机，它比用阀门、节流孔来调节流量要节省很多的能源，这种技术的应用，正符合国家的节能产品推广计划。
根据流体力学的基本原理，当水泵变频调速替代阀门进行流量调节时，节能效果十分显著。
因为水泵的流量与转速成正比;压力与转速的平方成正比;轴功率与转速的三次方成正比。
所以水泵采用变频调速时，节能效果与调节阀门相比，可省电40-50%。
据统计，常规水泵大部分时间在额定负荷下运行工作。
特别是自来水厂和居民小区的生活给水泵，设计时均按最大用水负荷选泵，而每天24小时用水负荷变化很大，在夜间用水负荷更低。
随着空调、淋浴设施进入家庭，进一步加大了用水的波峰与波谷的差值。
无负压管网增压稳流给水设备技术分析艾必贵【摘要】阐述无负压（无吸程）管网增压稳流给水设备,取代二次供水的水池、水箱,使生活的饮用水达到符合卫生标准,在供水质量、节水情况、节能情况、投资控制、安装情况等方面的二次供水进行对比分析。
【期刊名称】《四川建筑》【年(卷),期】2012(032)003【总页数】2页(P286-287)【关键词】无负压给水设备;二次供水;水质【作者】艾必贵【作者单位】四川现代建设咨询监理有限公司,四川成都610081【正文语种】中文【中图分类】TU991.37在我国现有的600多个城市具有日供水能力20992×104 m3，供水普及率达到了96.1%以上，人均用水量为210 L/d，我国的城镇供水事业迅速发展。
1 我国城市供水的状况随着城市供水现代化水平的提高，高层建筑不断增加，在城镇工业和人口发展到一定规模后，一次供水就不能满足城市工业生产和居民生活要求了，应运而生的二次供水局部增压也就成了必然，最早的水塔式供水、高低位水箱供水、气压供水、变频供水、传统二次供水水池(箱)相对于市政管网水较易受到污染，不能定期进行清洗、消毒管理不善，就容易造成自来水水质的二次污染。
自1964年起，我国建筑给水排水的设计规范曾就水泵直接从市政管网吸水做出过具体规定，但工程实际中应用极少。
其原因在于:(1)有可能因水回流而污染市政给水管网的水，(2)会造成市政给水管网的水压局部下降，影响附近用户的用水。
后来，情况发生了变化，这个变化对二次供水方式起着决定性的影响，主要由于:(1)城市市政给水管网供水能力和供水条件的极大改善;(2)对水池类储水构筑物二次污染严重性认识的深化;(3)对节能重要性的重视;(4)倒流防止器等防回流污染装置的问世;(5)国外直接给水技术的借鉴。
无负压(无吸程)给水设备就是其中之一。
下面就传统常见的供水方式(见图1)和无负压(无吸程)供水设备供水方式(见图2)在供水质量、节水情况、节能情况、安装情况、投资情况等方面的比较作个论述。
无负压供水设备技术参数无负压供水设备技术参数产品特点1. 无负压供水设备技术参数按辅助供水方式可分为无辅助供水、小型水泵辅助供水、小型气压水罐辅助供水3种无辅助供水：同型号水泵互为备用，小流量供水时效率较低;小型水泵辅助供水：有两种以上规格的水泵(主泵和副泵)，大流量条件下主泵运行，小流量条件下启用副泵，夜间流量接近零时仍然存在能量浪费;小型气压水罐辅助供水：小流量条件下切换到气压供水方式，避免能量浪费，隔膜式气压水罐可缓冲水锤压力波动。
2. 无负压供水设备技术参数按稳流罐构造可分为气水分离、气水接触2种气水分离：利用胶囊将水和空气隔离，空气与水无接触，卫生条件好，对水锤压力波动有缓冲作用;气水接触：消除负压时空气通过过滤器进入稳流罐，空气与水有接触，卫生条件取决于过滤器质量。
3. 无负压供水设备技术参数按供水压力可分为恒压变量、变压变量2种恒压变量：供水量随用水量变化，但供水水压保持设定值的供水方式。
控制简单，但节能不充分;变压变量：供水量随用水量变化，供水水压按设定供水工作曲线或配水管网终端多点压力控制的供水方式。
节能充分，控制系统比较复杂，管网压力有波动。
#关键词#安装要求：1、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
2、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。
3、排出管路如装逆止阀应装在闸阀的外面。
4、无负压给水设备泵的安装方式分为硬性联接安装和柔性联接安装。
5、无负压给水设备安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体6、无负压给水设备安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。
无负压供水设备技术参数的特点1、无负压供水设备技术参数运行合理，由于是软起和软停，不但可以消除水锤效应，而且电机轴上的平均扭矩和磨损减小，减少了维修量和维修费用，并且水泵的寿命大大提高。
2、无负压供水设备技术参数由于WBW8-40-2变频恒压调速直接从水源供水，减少了原有供水方式的二次污染，防止了很多传染疾病的传染源头。
CONTENTS01 Outline01 Characteristic02 Model meaning03 Environmental conditions03 Working principle04 Schematic drawing of work05 Performance data05 Equipment figure and installing dimensions10 Unpacking and check10 lifting and storing10 Installation and debugging11 Use and operation11 Maintenance12 Failures cause and troubleshootingZWLZWL 01The conventional mode of water supply can not be without a water storage pool,the water therein is usually supplied by a tap water pipe network, in this way the pres-sured water becomes non-pressure when going into the pool, causing a lot of energy wasted.ZWL micro-computerized non-suction pressure constant-flow water supply equipment is completed one capable of directly connecting with the water pipe netork, producing no side effect to the network, replacing the impounded re-servoir,directly supplying water or by way of relay by fully using the pressure of the network avoiding secondary po-llution and energy waste greatly saving the construction investment and shortening the construction phase. The e-quipment consists of a converter control cabinet, a flow stabilizing tank, the pump unit, meters, valve pipeline unit etc.and issuitable for the water supply system of a tap water pipe network ans required to boost the water pressure and make the flow constant.ZWL5020ZWLGB150ZWLZWL1. No need of water pool, saving both fund and energyZWL micro-computerized non-suction pressure cons- tant-flow water supply equipment is of a notable effect on both fund and energy saving,which, compared to others,can be over 50% for the pool construction cost and 2040%for electricity saving.2.Simple installation and less land usedI t can be equipped with either a horizontal or a ver-tical flow stabilizing tank.the two tanks are of different Features:less space for the horizontal one and less land for the vertical one.the design,manufacture and inspection ofthe flow stabilizing tanks made in this Co.conform with the provisions in GB150steel made pressure containers ,but inside of them no compressed air is stored, unnecessary to be listed in the management scope of pressure containers.3.Extensive purposes and strong suitabilityI t can be used for either living or fire-fighting water supply and equpped with water pumps of any models.when used for fire-fighting water supply, it has to be equipped with the water pump specially for fire-fighting.4.Full functions and high degree of intelligenceI t uses the advanced know-how of convertre control,ZWL MICRO-COMPUTERIZED NON-SUCTION PRESSURE CONSTANT-FLOW WATER SUPPLY EQUIPMENT02ZWLSUS304841ZWL()starting etc,functions and can do signal warn,self-detection and failure judgment and auto matically adjust the water supply flow upon the watre quantity being used.5.Advanced product and reliable qualitythe accessories used with ZWL series equipment have been screened among many manufacturers and therefore hold a reliable quality. The main overflow parts are made of sus304 stainless steel and,eveen the flow stabilizing tank made of common carbon steel,its internal wall is also co-ated with the advanced 841 epoxy polyamide cating for the internal wall of food containers for anticorrosion.the products conform with the provisions in living and drin-king water sanitation supervising & managing method and the key parts inside of the products,relay and miniature pneumatic tank, are those of the world and domestic well-known brands.6.Personalized design,showing a distinctive styleUpon the features of multi-floor buildings,ZWLseries equipment is equipped with a by-pass pipe (omissible for multiple pump units) and aminiature pneumatic tank. When the pressure of the tap water pipe nework can meet with the water used demand, the system supplies water directly through the by-pass pipe and, in the pump switchover proc-ess, the pmeumatic tank acts as constant-pressure.Equipped with pneumatic tank(omitted when not)D DL S SLS W SLW G GDL L LG F SLGwater pump s model:model D-DL, S-SLS,W-SLW, G-GDL, L-LG, F-SLG Number of water pump: expressed with numbersL W Pkind of flow stabilizing tank: L-vertical, W-horizontal(P added means stainless steel material)3(m )3volume of flow stabilizing tank(m )(L/s)Max. water supply flow (L/s)(1/10MPa)water supply pressure (1/10MPa)micro-computerized non-suction pressure constant-flow equipmentfeatures overload, short-circuit,over-voltage,under-voltage,lack--of-phase, overheat and speed-lost protections and soft031.environmental temperature:5-402.RH of air :85%(at 205)3.medium temperature:4-704.voltage of power supply:380V(+5%-10%)Once the equipment is put into use, the water from the tap water pipe network goes into the flow-stabilizing tank,the air inside of the tank is exhausted from the vacuum remover, which will automatically close after being full of water. The system supplies water to the water pipe network directly through the by-pass pipe when the net-works pressure and flow satisfies the demand of use and,while not, the pressure signal of the system is feedback to the converter controller via the remote pressure gauge, the water pump starts running and automatically adjusts the rotating speed upon the water quantity being used to get to constant-pressure water supply . I f the running pump gets to the power frequency rotating speed, then another one starts converter running.when the pump supplies water, the system forms relayed water supply if the supplied water quantity from the tap water pipe network is more than the pumps flow; at the peak use of water,when the saidquantity is lower than the said flow,water supply can be still normal with the water inside of the flow stabilizing tank as a supplementing water source. At this time,air goes into the tank via the vacuum remover to have the vacuum destroyed to make sure of non-suction pressure formed with the network; after the peak use of water, the system resets to the status of relayed water supply. When the net-work stops supply to cause the level inside of the tank continually lowering,the level detector feedbacks the signal to the converter controller and the pump automatically stops to protect the pump unit.154028520534704380V510ZWL MICRO-COMPUTERIZED NON-SUCTION PRESSURE CONSTANT-FLOW WATER SUPPLY EQUIPMENT0405EQUIPMENT FIGURE AND INSTALLING DIMENSIONSZWL MICRO-COMPUTERIZED NON-SUCTION PRESSURE CONSTANT-FLOW WATER SUPPLY EQUIPMENTEQUIPMENT FIGURE AND INSTALLING DIMENSIONS06ZWL MICRO-COMPUTERIZED NON-SUCTION PRESSURE CONSTANT-FLOW WATER SUPPLY EQUIPMENTEQUIPMENT FIGURE AND INSTALLING DIMENSIONS07EQUIPMENT FIGURE AND INSTALLING DIMENSIONS08ZWL MICRO-COMPUTERIZED NON-SUCTION PRESSURE CONSTANT-FLOW WATER SUPPLY EQUIPMENTEQUIPMENT FIGURE AND INSTALLING DIMENSIONS09190 21. Please check the following information whenunpacking:(1) 1 packing list(2) 1 product certificate(3) 1 operation manual(4) 1 schematic drawing of electric control(5) 1 figure dimensions drawing1.the way of lifting makes sure of safety,so please do lif- ting according to the shown ways,with the lifting angle less than 902.To store equipments,pay attention to preventing from wetness and direct sunshining.11213141512. Check according to the list and the drawings supp-lied if there are lack of parts, damages, rustness,corrosion etc. Conditions and if the protection on thepipe mouth or blocking cover intack.Horizontal tank lifting Vertical tank lifting Converter cabinet lifting Equipment unit liftingINSTALLATION AND DEBUGGING1TJ2311.The basic dimension for the equipment should be const- ructed according to the basic drawing supplied by the manufacturer and both location and height should be in line with the requirements for engineering design and in Quality requirements for equipments basic dimensions and locations of TJ231.101112500V0.5M;34561.Before use,turn the rotor of the water pump with hand to see if there is friction, jam etc. Conditions.2.Check the insulation of the motor with a 500V low-vol- tage megger, which should be0.5m .3.No damages with the control meters and lines.4.Fully open the inlet valve and close the outlet valve, open the exhaust valves one by one and then close them when the pump cavity is full of liquid.5.Turn the commutator to the manual position and take an idle spot movemenr of the water pump,its running dire- ction should be same as the marked arrow.6.Manually start or stop pumps one by one to check the running condition (Refer to the operation instructions of the pump).121020/min23/min34500561.Make up the equipment overally before putting it into use to prevent it from damage due to foreign matters going into the pump casing.2.Do not let the water pump run for a long time with the outlet valve fully closed and at the hump of the perfor- mance curve, still more,run idle.10-20drops/min leak is allowed for the root-twisted seal,used as the shaft seal, and 2-3 drops/min leak for the mechanical one.3.The bearing s temperature at runing should not be over 75.4.Lubricate bearings once every 500h of wate pumps run-ning.5.Necessary measures have to be taken in case of a long- time stop of the equipment to prevent it from getting dirty and rusted, plus warming and anti-freezing ones if in winter.6.Carry out a periodic sewage drainage upon the water nature for the equipment under running.324h42.Make leveling after the equipment is in place and both horizontal and vertical levelnesses should be less than 0.1%.3.After leveling, make secondary grouting for the basis with exdpanding cement and keep it for 24h ,then fit pipes.4.Make sure of the motors moving direction after it iswired, which should be same as the marked arrow.2 0.1%ZWL MICRO-COMPUTERIZED NON-SUCTION PRESSURE CONSTANT-FLOW WATER SUPPLY EQUIPMENT12ZWL MICRO-COMPUTERIZED NON-SUCTION PRESSURE CONSTANT-FLOW WATER SUPPLY EQUIPMENT13上海连成集团简介◇荣获“中国驰名商标”“国家免检产品”◇上海连成(集团)有限公司是一家著名的以研究制造泵、阀等流体输送设备、电气控制系统和环保设备的多元化经营的大型集团企业。
