介绍两种无负压给水设备其运用中应注意一些问题

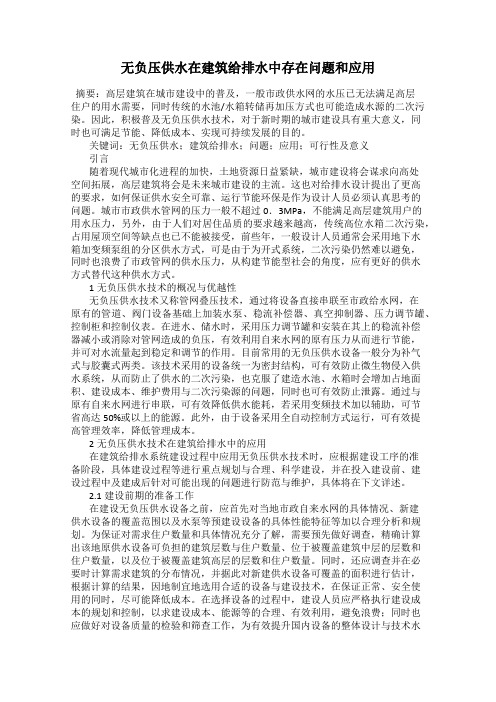

无负压供水在建筑给排水中存在问题和应用摘要：高层建筑在城市建设中的普及，一般市政供水网的水压已无法满足高层住户的用水需要，同时传统的水池/水箱转储再加压方式也可能造成水源的二次污染。

因此，积极普及无负压供水技术，对于新时期的城市建设具有重大意义，同时也可满足节能、降低成本、实现可持续发展的目的。

关键词：无负压供水；建筑给排水；问题；应用；可行性及意义引言随着现代城市化进程的加快，土地资源日益紧缺，城市建设将会谋求向高处空间拓展，高层建筑将会是未来城市建设的主流。

这也对给排水设计提出了更高的要求，如何保证供水安全可靠、运行节能环保是作为设计人员必须认真思考的问题。

城市市政供水管网的压力一般不超过0．3MPa，不能满足高层建筑用户的用水压力，另外，由于人们对居住品质的要求越来越高，传统高位水箱二次污染，占用屋顶空间等缺点也已不能被接受，前些年，一般设计人员通常会采用地下水箱加变频泵组的分区供水方式，可是由于为开式系统，二次污染仍然难以避免，同时也浪费了市政管网的供水压力，从构建节能型社会的角度，应有更好的供水方式替代这种供水方式。

1无负压供水技术的概况与优越性无负压供水技术又称管网叠压技术，通过将设备直接串联至市政给水网，在原有的管道、阀门设备基础上加装水泵、稳流补偿器、真空抑制器、压力调节罐、控制柜和控制仪表。

在进水、储水时，采用压力调节罐和安装在其上的稳流补偿器减小或消除对管网造成的负压，有效利用自来水网的原有压力从而进行节能，并可对水流量起到稳定和调节的作用。

目前常用的无负压供水设备一般分为补气式与胶囊式两类。

该技术采用的设备统一为密封结构，可有效防止微生物侵入供水系统，从而防止了供水的二次污染，也克服了建造水池、水箱时会增加占地面积、建设成本、维护费用与二次污染源的问题，同时也可有效防止泄露。

通过与原有自来水网进行串联，可有效降低供水能耗，若采用变频技术加以辅助，可节省高达50%或以上的能源。

无负压供水设备安装要求以及过程中的一些注意事项无负压供水设备是我公司主营产品之一,以价格优惠,在全国各地创建了广泛、成熟和稳定的客户群体,获得了客户的一致好评,在业内建立了良好的信誉.以下为您介绍一下无负压供水设备变频供水系统的安装注意事项:无负压供水设备安装要求：1、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。

2、排出管路如装逆止阀应装在闸阀的外面。

3、泵的安装方式分为硬性联接安装和柔性联接安装4、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体。

5、安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。

6、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。

注意事项：1、电缆玻璃线要尽可能短，同时对剥离线以后的屏蔽层要用绝缘胶布包起来，以防止屏蔽线与其他设备接触引入干扰。

2、信号线与动力线必须分别放置在不同的金属管道，必须分开走线；3、电机电缆应独立于其他电缆走线，尽量避免与其他电缆平行走线，其最小距离5cm；安装过程：1、将每台水泵线经穿线管引入到控制柜底下电接线接线处；2、进水压力检测三芯线，引入到控制柜底下信号端，检测进水压力；3、出水压力检测三芯线，引入到控制柜底下信号端，检测出水压力；4、缺水保护检测三芯线，引入到控制柜底下信号端，缺水保护；5、将设备控制柜水平安放在水泥基础上，并用膨胀螺丝固定好；6、找好进水口、出水口；7、将自来水管引入到设备进水口，设备进水口法兰前端请顺序安装阀门，过滤器；8、将用户出水管引入到设备出水口，设备出水口法兰前端请安装阀门，扰性街头；9、将三相四线电引入到控制柜电源接线端，电源线大小根据设备总功率来定；。

变频无负压设备的工作原理及供水应用中的注意事项给排水工程作为城市发展最基础的设施，近年来城市给排水工程技术取得了较快的发展，一些新型供水设备也在市场上不断涌现。

变频无负压设备节能、清洁及较好的经济性在二次供水中得到广泛的应用，变频无负压二次供水技术也越来越被人们关注。

文中从变频无负压二次供水技术的涵义入手，对变频无负压设备的特点进行了分析，并进一上对变频无负压设备的工作原理及供水应用中的注意事项进行了具体的阐述。

标签：变频无负压设备；二次供水；特点；工作原理；应用；注意事项近年来，我国城市化建设进程不断加快，给排水工程作为城市最基础性设施，其在城市发展中发挥着极为重要的作用。

变频无负压设备作为一种新型的二次供水设备，其具有良好的节能性，所以变频无负压二次技术在当前供水工程中得到广泛的应用。

因此对变频无负压设备的特点及工作原理进行深入分析，以便于能够更好的提高变频无负压二次供水技术的水平，确保城市居民能够使用到高质量的自来水。

1 变频无负压二次供水技术的涵义变频无负压二次供水技术是将预压平衡技术、负压反馈技术、真空抑制技术和信息采集分析处理技术等综合于一体的集合体。

其在变频恒压供水设备的基础上发展而来，在供水过程中通过对无负压调节罐、水泵、气压罐和智能控制系统的共同操作，确保了无负压二次供水的实现。

在供水过程中进行应用，由于其能够将空气完全隔离开来，通过原有自来水水管的压力就可以实现加压供水，而且在供水过程中不会影响到供水的整个管网，有效的提高了二次供水的节能性和高效性。

2 变频无负压设备的特点（1）具有良好的节能性。

长期以来在我国二次供水过程中都存在着高能耗的问题，随着能源紧缺的形势不断加剧，人们对节约能源越来越重视。

利用变频无负压设备进行二次供水，由于设备可以与市政管网直接相连，不需要进行水池和水箱的投资。

而且利用自来水本身的压力来进行供水，这不仅有效的节约了初期投资大的问题，而且在整个供水过程中对能源消耗较小，具有非常好的节能特点。

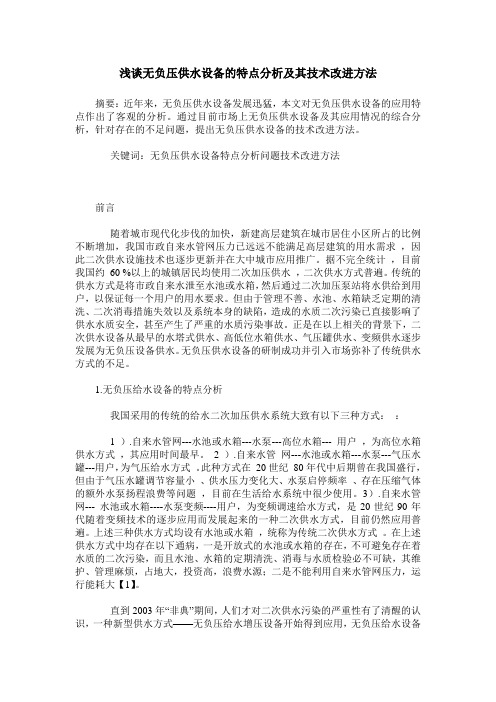

浅谈无负压供水设备的特点分析及其技术改进方法摘要：近年来，无负压供水设备发展迅猛，本文对无负压供水设备的应用特点作出了客观的分析。

通过目前市场上无负压供水设备及其应用情况的综合分析，针对存在的不足问题，提出无负压供水设备的技术改进方法。

关键词：无负压供水设备特点分析问题技术改进方法前言随着城市现代化步伐的加快，新建高层建筑在城市居住小区所占的比例不断增加，我国市政自来水管网压力已远远不能满足高层建筑的用水需求，因此二次供水设施技术也逐步更新并在大中城市应用推广。

据不完全统计，目前我国约60 %以上的城镇居民均使用二次加压供水，二次供水方式普遍。

传统的供水方式是将市政自来水泄至水池或水箱，然后通过二次加压泵站将水供给到用户，以保证每一个用户的用水要求。

但由于管理不善、水池、水箱缺乏定期的清洗、二次消毒措施失效以及系统本身的缺陷，造成的水质二次污染已直接影响了供水水质安全，甚至产生了严重的水质污染事故。

正是在以上相关的背景下，二次供水设备从最早的水塔式供水、高低位水箱供水、气压罐供水、变频供水逐步发展为无负压设备供水。

无负压供水设备的研制成功并引入市场弥补了传统供水方式的不足。

1.无负压给水设备的特点分析我国采用的传统的给水二次加压供水系统大致有以下三种方式：：1 ）.自来水管网---水池或水箱---水泵---高位水箱--- 用户，为高位水箱供水方式，其应用时间最早。

2 ）.自来水管网---水池或水箱---水泵---气压水罐---用户，为气压给水方式。

此种方式在20世纪80年代中后期曾在我国盛行，但由于气压水罐调节容量小、供水压力变化大、水泵启停频率、存在压缩气体的额外水泵扬程浪费等问题，目前在生活给水系统中很少使用。

3）.自来水管网--- 水池或水箱----水泵变频----用户，为变频调速给水方式，是20世纪90年代随着变频技术的逐步应用而发展起来的一种二次供水方式，目前仍然应用普遍。

上述三种供水方式均设有水池或水箱，统称为传统二次供水方式。

无负压的供水：原理、优缺点简介在水管供水系统中，负压是一种常见问题，它会导致污水倒流、水质恶化和健康问题。

为什么水管会产生负压呢？一般来说，是因为管道损坏、泄漏或枯竭所导致。

然而，现在有一种无负压的供水系统，它可以有效地解决这个问题。

本文将详细介绍无负压的供水系统的工作原理、优缺点以及实际应用等方面。

原理无负压的供水系统是基于一种名为市政静态压力平衡技术（Municipal static pressure balancing technology）的原理。

该技术通过将水源装备在水塔上，让水从水塔自然地流入管道中，从而保持一定的水压。

这样一来，当管道出现损坏插头和漏水时，水依然可以在管道中自由地流动，而不会形成负压。

动态压力平衡技术是另一种互补的解决方案，它通过在供水系统中安装泵和阀门来自动调节水压。

虽然动态压力平衡技术可以在较小的系统中实现无负压供水，但它需要更高的成本和更复杂的维护，因此在大型系统中并不实用。

优点1.无污染：无负压供水系统中的水源来自水塔或其他高位置，因此不会与污染物混合，能够保证水质的纯净。

2.节省能源：无负压供水系统不需要使用泵来提高水压，而是利用重力实现自然流动，从而可以节省大量的能源。

3.减少维护成本：由于无负压供水系统不需要额外的泵和阀门等设备，因此维护成本也比较低。

缺点1.需特殊建设：由于无负压供水系统需要在水塔或其他高地上建立供水设施，因此需要额外的建造投资成本。

2.需考虑地形地貌：无负压供水系统的建设需要考虑到地形和地貌等因素，因为供水设备建立的高度需要与周边地形相适应。

3.需注意水塔安全：水塔作为无负压供水系统的核心设施，需要定期维护和检查，以确保其运行稳定，并且需要加强安全管理。

应用目前，无负压供水系统已经在一些城市和地区得到广泛应用。

例如，美国波士顿市就采用了无负压供水系统，以保证供水质量。

此外，该技术也逐渐被应用于一些大型建筑物、火车站、机场等公共建筑中。

1. 简介无负压供水方案是一种现代化、高效的供水系统，其特点是在供水管网中应用负压控制技术，通过正压水泵和负压水泵的配合工作，实现供水管网中水流的自动平衡和稳定运行。

本文将详细介绍无负压供水方案的原理、应用场景、优势以及安装和维护的相关事项。

2. 工作原理无负压供水方案主要由正压水泵、负压水泵、负压控制器以及相应的管路系统组成。

当供水管网正常供水时，正压水泵会运行并提供持续的供水压力。

当有用户需求停止使用水时，负压水泵会启动，通过负压控制器感知管网的负压状态，自动调节供水泵的运行情况，使系统保持稳定的供水压力。

3. 应用场景无负压供水方案适用于各种供水场景，特别适用于以下场景： - 高层建筑：由于建筑高层对供水压力的要求较高，使用无负压供水方案可以保证供水的稳定性和可靠性。

- 集中供水系统：在公共建筑、商业综合体等集中供水系统中，使用无负压供水方案可以有效平衡不同区域的供水压力差异。

- 灭火系统：在灭火系统中使用无负压供水方案，可以确保在火灾发生时，供水系统能够稳定地向灭火设备提供水源。

无负压供水方案相比传统的供水系统具有如下优势： - 提升供水稳定性：通过自动平衡和调节供水压力，使得不同用户的供水压力差异减小，实现供水稳定、均衡。

- 节约能源：通过智能的负压控制技术，合理调配正负压水泵的运行时间和工作状态，实现节能减排。

- 降低管网损失：通过精确控制供水压力，减少管网漏水和损耗，延长管网的使用寿命。

- 增强系统安全性：无负压供水方案能够实现管网的监测和故障报警，及时发现和处理管网中的异常情况，确保供水系统的安全运行。

5. 安装和维护5.1 安装在安装无负压供水方案时，需要按照以下步骤进行操作： 1. 确定供水系统的需求和工作参数，选用适当型号的正压水泵和负压水泵。

2. 安装正压水泵和负压水泵，并按照标准进行管路连接。

3. 安装负压控制器，调节好相关的参数设置。

4. 进行整个系统的联调和测试，确保各个组件能够正常工作。

使用无负压供水设备注意的问题一.无负压给水设备使用范围：适用行业：建筑工程、化工、水利工程高层建筑、住筑小区、企事业单位等生活、消防给水系统、暖通、中央空调循环和分质；适用于各类工矿企业生产用水（如循环冷却水、工业锅炉供水系统等需要恒压的生产用水）；二.智康无负压给水设备使用注意事项：a.无负压给水设备调试前应具备的条件：1.使用前应清理现场，并用手盘水泵转子有无摩擦，卡带等现象。

2.控制系统的柜体应安装在清洁、干燥、无滴水的场合，且无腐蚀或导电性粉尘（保护等级2），应做好各种防护工作。

3.电源进线要求为三相五线制，电压要求：380×（1±10%），进入电控系统的柜体方式为下进线制（若有特殊要求，则需提前告诉技术部）：零线、PE线分别在零线绝缘电端子、接地铜排上；三根相线接到我方控制系统的主接线端子上，要求压接铜接头、搪锡处理、并且固定牢靠。

4.电气布线穿管必须在预地面前，按厂家或（设计单位）的穿管图铺设穿线套管，铜管必须高出预制地面一定距离并套丝，接好电机线，信号线需调试人员指导安装。

5.管道对接设备前一定要冲洗，调试前一定要备足好水源（放水前应观测液位计的显示高度，以防缺水），泵不能空转调试，否则会损坏设备。

6.使用临时电源调试时，现场一定要砸接地极，接地极深度大于0.7m，接好地线，更换电源后需手动校正正反转。

7.物机无线遥控装置时，系统必须有充足的接收信号（以勉影响设备的无线遥控装置）；GPRS网络支持SMS消息（可选）。

8.所有的二次仪表信号线都需采用蔽信号线，以勉影响测量仪表的接收与发射信号。

b.无负压给水设备运行中应注意事项：1.水泵不应在出口阀门全闭的情况下长期运行，更不能空运转。

2.运行时轴承温度不得高于75℃，水泵运行500小时应对轴承加一次油。

3.调动、试机与供水时，必要保证外部三相电源的稳定性，也要保证水源充足，以勉电机干转。

4.触摸屏的供电电源为直流24V电源，通电后延时二秒后，触摸屏进入软件组态控制和参数开始状态。

无负压供水设备使用要求随着无负压供水设备使用范围越来越广，为了将无负压供水设备正确使用意识灌输到用户当中，兴崛供水做出以下对无负压供水设备各种使用要求做以下说明：一、无负压供水设备使用环境要求：水处理设备运行在工作高效区，并在较大的工作参数波动范围内保持高效率，降低能耗，节约客观运行费用。
