无负压供水设备工作原理引言概述：无负压供水设备是一种先进的供水系统，通过创新的工作原理，实现了无需水塔、水箱等传统设备的供水方式。
本文将详细介绍无负压供水设备的工作原理。
一、无负压供水设备的基本原理1.1 水泵工作原理无负压供水设备中的水泵是实现供水的核心部件。
水泵通过机电驱动，将水从水源抽取，并通过管道输送到需要供水的地方。
水泵的工作原理是利用机电的动力，带动叶轮旋转，从而产生负压效应，将水源吸入泵体，然后通过管道将水送出。
1.2 压力控制系统无负压供水设备中的压力控制系统起到调节供水压力的作用。
当供水压力低于设定值时，压力控制系统会自动启动水泵，增加供水压力；当供水压力高于设定值时，压力控制系统会住手水泵工作，以保持供水压力稳定。
1.3 水箱水位控制系统无负压供水设备中的水箱水位控制系统用于监测水箱的水位，并根据需要自动控制水泵的启停。
当水箱水位低于设定值时，水箱水位控制系统会启动水泵，将水泵抽取的水送入水箱，提高水位；当水箱水位达到设定值时，水箱水位控制系统会住手水泵工作，以保持水箱水位稳定。
二、无负压供水设备的工作流程2.1 启动阶段在无负压供水设备启动时，压力控制系统会检测供水压力是否低于设定值。
若低于设定值，则自动启动水泵，通过管道将水抽取到水箱中。
2.2 供水阶段一旦水泵启动，无负压供水设备会根据压力控制系统设定的供水压力，将水从水箱中抽取，并通过管道输送到需要供水的地方。
同时，水箱水位控制系统会监测水箱水位，保持水箱水位在设定范围内。
2.3 住手阶段当供水压力达到设定值或者供水任务完成时，压力控制系统会住手水泵工作。
同时，水箱水位控制系统会住手将水送入水箱，以保持水箱水位稳定。
三、无负压供水设备的优势3.1 节约空间无负压供水设备无需水塔、水箱等传统设备，节约了大量的空间。
特殊适合于空间有限的场所，如高层建造等。
3.2 节约能源由于无负压供水设备采用智能控制系统，能够根据实际需求自动调节供水压力，避免了传统设备往往存在的过度供水现象，从而节约了能源消耗。
无负压供水设备工作原理无负压供水设备是一种用于解决高层建造供水问题的装置。
它通过一系列的工作原理，实现了在高层建造中稳定、高效地供水。
下面将详细介绍无负压供水设备的工作原理。
1. 压力差原理无负压供水设备通过利用水压差来实现供水。
在高层建造中，水泵将水从地面抽送至水箱，形成一定的水压。
当上层用户使用水时，水箱中的水位下降，水压也会相应下降。
此时，无负压供水设备会感知到水压下降，并启动工作。
2. 自动控制原理无负压供水设备内置有一套自动控制系统，能够根据水压的变化自动调节设备的工作状态。
当水压下降到一定程度时，设备会自动启动水泵，将水从水箱中抽送至上层用户。
当水压恢复正常时，设备会自动住手水泵的运行，以节省能源。
3. 水箱补水原理为了保证水箱中始终有足够的水供应，无负压供水设备还配备了水箱补水系统。
当水箱中的水位下降到一定程度时，补水系统会自动启动，将自来水引入水箱，补充水位。
补水过程中，设备会根据水压的变化自动调节补水量，以保持水箱的稳定水位。
4. 防止倒流原理高层建造供水系统中存在一个常见的问题，即倒流现象。
无负压供水设备通过设置防倒流装置来解决这个问题。
当供水系统中的水压低于外部自来水压力时，防倒流装置会自动关闭，阻挠自来水进入供水系统，确保供水系统的稳定性和安全性。
5. 感应控制原理无负压供水设备还具备感应控制功能。
当用户使用水时，设备会通过感应器感知到用户的需求，并根据需求启动水泵，实现即时供水。
当用户住手使用水时，设备会自动住手水泵的运行，以节约能源。
总结：无负压供水设备通过压力差原理、自动控制原理、水箱补水原理、防止倒流原理和感应控制原理等多种工作原理，实现了高层建造的稳定供水。
它不仅能够自动调节供水系统的工作状态，还能够保证水箱中始终有足够的水供应，并防止倒流现象的发生。
无负压供水设备的工作原理使得高层建造供水更加安全、稳定和高效。
无负压供水设备的原理
无负压供水设备是利用水汽采气或自动增压系统产生负压而开发的一种新型的供水设备。
它的主要原理就是，采用水汽采气方式，通过泵给水系统输入负压，使水流在地下管
道中往上流动，从而维持用户口处的水压稳定。
无负压供水设备的特点在于，它能够弥补常规自来水设备的不足，大大提高水压和水
品质，可以有效缓解高层建筑缺少供水压力的情况，采用水汽采气方式不会产生任何污染，且具有抗污水能力强，使用寿命长，无负压运行时，水压变化平稳、稳定性高，没有水力
冲击的危害。
无负压供水设备的工作原理是，把水汽从自来水口用负压管道抽出，在传输管道中真
空度达到-18mmHg时吸取出来，抽水至压缩箱，压缩空气中的湿气强迫进入水箱中，水箱
中的水压随着水位的上升也一起上升，当水位经过初试器限流口时，它能够稳定地把适量
的气体和水推入系统中，当水位高于初试器口限流时，初试器将把超出量的水排放出去，
水压定压器的工作就是用来把水压恒定，维持恒定的水压值，它的低压阀能够有效的稳定
水压，使水压恒定不变，无负压供水设备的工作原理，分为一般性和特殊性的两部分：一
般性的原理是，高压体系吸水，低压体系排水，水压调节器控制压力－在高于一定设定压
力时，进入低压系统，低于设定压力时促使流入高压系统；特殊性的原理是，水压循环系统，用水压循环系统将上、下水量进行分配，在水流流入冲洗器系统时，排入环流中，上、下水量由通阀决定，可以有效的进行水压调节，从而实现无负压供水设备的有效运行。
无负压供水设备工作原理
无负压供水设备是一种通过利用水源高度差来产生气压差，以实现供水的设备。
其工作原理如下：
1. 水箱装满水源：首先，将水箱中充满水源，此时水箱处于正常工作状态，且箱内与外界气体隔绝。
2. 部分抽水操作：当用户需要取水时，无负压供水设备会启动并打开抽水管道中的一个阀门，使部分水从水箱中通过抽水管道抽出，达到降低水箱水位的效果。
3. 增加管道内气压：随着水从水箱中抽出，抽水管道中产生了一定的负压，此时无负压供水设备会打开一个气动阀门，从气源中引入空气进入抽水管道，增加管道内的气压。
4. 维持正压差：水箱中水位下降，管道内的气压通过气动阀门的调节能够保持一定的正压差，使得水能够被推送到用户点，实现供水。
5. 水位恢复：当用户关闭水龙头后，水箱中的水位会自动恢复到初始状态，无负压供水设备会停止工作。
这样，通过控制水箱水位和管道内气压的变化，无负压供水设备能够实现在无需外部动力的情况下，将水从低处推送到高处，以满足用户的供水需求。
无负压供水设备工作原理无负压供水设备是一种用于建筑物供水系统的设备，它采用一种先进的供水技术，可以在建筑物内部形成负压环境，以实现供水系统的稳定运行。
下面将详细介绍无负压供水设备的工作原理。
1. 原理概述无负压供水设备通过控制空气压力差，在建筑物内部形成负压环境。
当建筑物内部供水系统出现负压时，无负压供水设备会自动启动，通过一系列的控制和调节措施，将外部的水源引入建筑物内，以保持供水系统的正常运行。
2. 工作流程无负压供水设备的工作流程主要包括负压检测、启动控制、水泵控制和水源切换等步骤。
2.1 负压检测无负压供水设备会通过安装在建筑物内部的压力传感器，实时监测供水系统的压力情况。
当供水系统出现负压时，传感器会发出信号，通知无负压供水设备进行下一步的操作。
2.2 启动控制当无负压供水设备接收到负压检测信号后，会自动启动。
启动控制主要包括电气控制和气动控制两部分。
电气控制是通过控制设备内部的电气元件，如电磁阀、电机等，实现设备的启停控制。
气动控制是通过控制设备内部的气动元件，如气缸、气动阀等，实现设备的气动启停控制。
2.3 水泵控制无负压供水设备启动后，会自动控制水泵的工作。
水泵是将外部水源引入建筑物内部供水系统的关键设备。
通过控制水泵的启停和流量调节，可以实现供水系统的稳定运行。
2.4 水源切换当无负压供水设备启动后，会根据供水系统的需求自动切换水源。
常见的水源包括自来水、水箱水、地下水等。
设备会根据不同的水源情况，选择合适的水源进行供水。
3. 设备特点无负压供水设备具有以下几个特点：3.1 自动控制无负压供水设备采用先进的自动控制技术，可以根据供水系统的需求自动启停和调节水泵的运行，实现供水系统的自动化控制。
3.2 稳定可靠无负压供水设备通过负压检测和启动控制等措施，能够及时发现供水系统的异常情况，并通过调节水泵的运行，保持供水系统的稳定运行。
3.3 省能节水无负压供水设备可以根据供水系统的需求，自动选择合适的水源进行供水，避免了不必要的能源和水资源浪费，实现了节能节水的效果。
无负压供水设备工作原理无负压供水设备是一种特殊的供水系统，它通过一系列的技术手段和设备来实现水的供应，并且能够在供水过程中保持负压状态，确保供水的稳定性和安全性。
下面将详细介绍无负压供水设备的工作原理。
1. 原理概述无负压供水设备是通过负压泵、水箱、控制系统等组成的一套设备，通过控制系统的监测和控制，实现对负压泵的启停和水箱的水位控制，从而实现对供水系统的负压调节。
2. 负压泵负压泵是无负压供水设备的核心组成部份，它的作用是产生负压，将水从水源地抽取到供水系统中。
负压泵的工作原理是利用电动机带动泵体旋转，通过负压泵的叶轮产生负压，从而吸入水源。
3. 水箱水箱是无负压供水设备的储水装置，它的作用是储存供水系统中的水源，保证供水的连续性和稳定性。
水箱通常分为上水箱和下水箱两部份，上水箱接收负压泵抽取的水源，下水箱则是供水系统的出水口。
4. 控制系统控制系统是无负压供水设备的智能化管理系统，通过传感器和控制器实现对负压泵和水箱的监测和控制。
控制系统能够根据供水系统的需求，自动调节负压泵的启停和水箱的水位，保证供水系统的正常运行。
5. 工作流程无负压供水设备的工作流程如下：(1) 当供水系统需要供水时，控制系统会监测到供水系统的压力下降，此时控制器会发出指令启动负压泵。
(2) 负压泵开始工作，通过产生负压，将水源从水箱中抽取到供水系统中。
(3) 当供水系统的压力恢复到设定值时，控制系统会发出指令住手负压泵的工作。
(4) 同时，控制系统会监测水箱的水位，当水位下降到一定程度时，控制系统会发出指令启动上水泵将水源补充到水箱中。
(5) 当水箱的水位达到设定值时，控制系统会发出指令住手上水泵的工作。
通过上述的工作流程，无负压供水设备能够实现对供水系统的负压调节，保证供水的连续性和稳定性。
6. 优点和应用领域无负压供水设备具有以下优点：(1) 提供稳定的供水压力：通过负压泵的工作原理，无负压供水设备能够提供稳定的供水压力，避免供水系统压力不稳定造成的供水不足或者压力过大的问题。
无负压供水设备工作原理引言概述：无负压供水设备是一种先进的供水系统，它可以有效解决供水过程中的负压问题。
本文将详细介绍无负压供水设备的工作原理，包括水泵、水箱、控制系统、水泵启停控制和水箱水位控制等五个部分。
一、水泵1.1 水泵的作用：水泵是无负压供水设备的核心部件，它主要负责将水从水源抽取出来，并提供足够的水压供给用户。
1.2 水泵的工作原理：水泵通过电机驱动叶轮旋转，产生离心力将水抽出。
水泵的进水口与水源相连，出水口与供水管网相连。
1.3 水泵的特点：水泵具有高效、节能、可靠的特点，能够根据用户需求自动调节水压，并具备过载保护功能，确保设备的安全运行。
二、水箱2.1 水箱的作用：水箱是无负压供水设备的储水容器，它可以保证供水过程中的稳定性和连续性。
2.2 水箱的工作原理：水箱通过自动控制系统，根据供水管网的水位情况，控制水泵的启停来调节水箱的水位。
当供水管网的水位下降时，水泵启动将水抽入水箱，当水位上升到一定高度时，水泵停止工作。
2.3 水箱的特点：水箱具有一定的储水能力，能够平衡供水压力的波动，保证供水的稳定性。
同时，水箱还可以通过自动控制系统实现对水位的精确控制。
三、控制系统3.1 控制系统的作用：控制系统是无负压供水设备的智能化管理核心，它能够实时监测供水管网的水位情况，并根据需求自动控制水泵的启停和水箱的水位。
3.2 控制系统的工作原理：控制系统通过传感器实时监测供水管网的水位，当水位下降到一定程度时，控制系统发送指令启动水泵；当水位上升到一定程度时，控制系统发送指令停止水泵。
3.3 控制系统的特点：控制系统具有智能化、自动化的特点，能够根据实际需求自动调节水泵的启停和水箱的水位，提高供水的效率和稳定性。
四、水泵启停控制4.1 水泵启停控制的作用：水泵启停控制是无负压供水设备的重要功能之一，它能够根据供水需求自动控制水泵的启停，提供合适的供水压力。
4.2 水泵启停控制的原理：水泵启停控制通过控制系统实时监测供水管网的水位，当水位下降到一定程度时，控制系统发送指令启动水泵；当水位上升到一定程度时，控制系统发送指令停止水泵。
无负压供水设备工作原理无负压供水设备是一种用于解决高层建筑供水问题的设备，它通过一系列的工作原理来实现供水系统的稳定运行。
下面将详细介绍无负压供水设备的工作原理。
1. 系统概述无负压供水设备由水泵、水箱、控制系统和管道组成。
它通过控制系统监测水箱内水位，根据需求启停水泵，通过管道将水送至高层建筑。
2. 水泵工作原理无负压供水设备中的水泵起到提供水压的作用。
当水箱内的水位下降到一定程度时，控制系统会启动水泵。
水泵会将水从水箱中抽出，并通过管道输送至高层建筑。
当水箱内的水位上升到一定程度时，控制系统会停止水泵的运行。
3. 水箱工作原理水箱是无负压供水设备中的储水装置。
它通过储存一定量的水来满足高层建筑的供水需求。
当水箱内的水位下降到一定程度时，控制系统会启动水泵，将水从水箱中抽出。
当水箱内的水位上升到一定程度时，控制系统会停止水泵的运行，保持水箱内的水位稳定。
4. 控制系统工作原理无负压供水设备中的控制系统起到监测和控制设备运行的作用。
它通过传感器监测水箱内的水位，并根据水位的变化来控制水泵的启停。
当水箱内的水位下降到设定的最低水位时，控制系统会启动水泵；当水箱内的水位上升到设定的最高水位时，控制系统会停止水泵的运行。
5. 管道工作原理无负压供水设备通过管道将水从水箱输送至高层建筑。
管道需要具备一定的压力和流量来满足供水需求。
水泵提供了所需的水压，而管道的直径和材质会影响水的流量和阻力。
因此，在设计无负压供水设备时，需要合理选择管道的直径和材质，以确保供水系统的正常运行。
总结：无负压供水设备通过水泵、水箱、控制系统和管道等部件的协同工作，实现了高层建筑供水系统的稳定运行。
水泵提供了所需的水压，水箱储存了一定量的水，控制系统监测水位并控制水泵的启停，管道将水从水箱输送至高层建筑。
这些工作原理的协调配合，保证了供水系统的正常运行，满足了高层建筑的供水需求。
无负压供水设备工作原理无负压供水设备是一种用于解决高层建造或者远离自来水供应站点供水问题的设备。
它通过一系列的工作原理，实现了在无需水塔的情况下，将自来水提升到高层建造或者远离供水站点的地方。
下面将详细介绍无负压供水设备的工作原理。
1. 泵站供水原理无负压供水设备采用泵站供水原理。
泵站供水是指通过水泵将自来水提升到一定高度，然后通过管道输送到需要供水的地方。
在无负压供水设备中，水泵通常安装在地下室或者地下水泵房中，它负责将自来水从供水管道中抽取并提升到高层建造或者远离供水站点的地方。
2. 自动控制系统无负压供水设备配备了自动控制系统，用于监测和控制供水过程。
自动控制系统通常包括水泵控制器和压力传感器。
水泵控制器负责控制水泵的启停和运行时间，以保证供水的稳定性和节约能源。
压力传感器用于监测供水管道的压力，一旦压力低于设定值，自动控制系统会启动水泵来提升供水压力。
3. 负压阀控制原理无负压供水设备还采用了负压阀控制原理，用于防止供水管道发生负压现象。
负压阀安装在供水管道的进口处，当供水管道压力低于大气压力时，负压阀会自动关闭，防止空气进入供水管道，从而避免供水中断或者水质被污染。
4. 安全保护装置为了确保供水过程的安全性，无负压供水设备还配备了多种安全保护装置。
例如，设备会监测水泵的运行状态，一旦发现故障或者异常，会自动住手水泵的运行，并通过报警装置发出警报。
此外，设备还会监测供水管道的压力和温度，一旦超过安全范围，会采取相应的措施来保护供水系统的安全运行。
5. 节能环保特点无负压供水设备具有节能环保的特点。
首先，它可以减少水泵的运行时间和频率，从而降低能耗。
其次，设备采用了高效的水泵和控制系统，提高了供水效率。
此外，无负压供水设备还可以减少水的浪费，提高供水的利用率。
总结：无负压供水设备通过泵站供水原理、自动控制系统、负压阀控制原理和安全保护装置等工作原理，实现了将自来水提升到高层建造或者远离供水站点的地方。

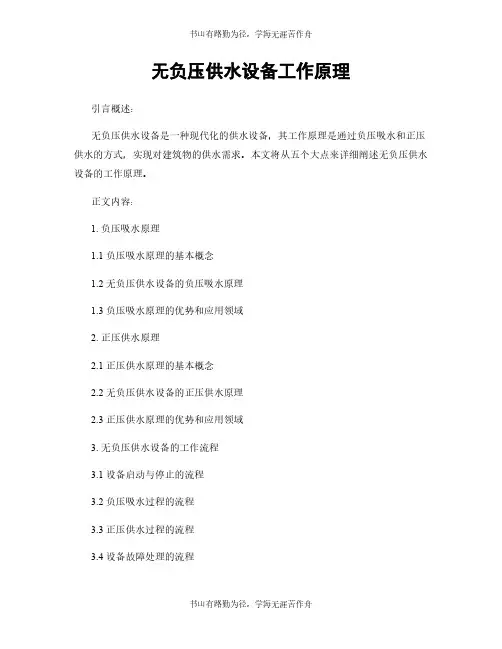

无负压供水设备工作原理
引言概述：
无负压供水设备是一种现代化的供水设备，其工作原理是通过负压吸水和正压供水的方式，实现对建筑物的供水需求。
本文将从五个大点来详细阐述无负压供水设备的工作原理。
正文内容：
1. 负压吸水原理
1.1 负压吸水原理的基本概念
1.2 无负压供水设备的负压吸水原理
1.3 负压吸水原理的优势和应用领域
2. 正压供水原理
2.1 正压供水原理的基本概念
2.2 无负压供水设备的正压供水原理
2.3 正压供水原理的优势和应用领域
3. 无负压供水设备的工作流程
3.1 设备启动与停止的流程
3.2 负压吸水过程的流程
3.3 正压供水过程的流程
3.4 设备故障处理的流程
4. 无负压供水设备的组成部分
4.1 吸水装置
4.2 储水装置
4.3 供水装置
4.4 控制系统
4.5 安全保护装置
5. 无负压供水设备的应用场景
5.1 住宅小区供水
5.2 商业建筑供水
5.3 工业生产供水
5.4 农田灌溉供水
5.5 公共设施供水
总结：
综上所述，无负压供水设备通过负压吸水和正压供水的工作原理，实现了对建筑物的供水需求。
负压吸水原理和正压供水原理是实现无负压供水的关键。
设备的工作流程包括启动与停止、负压吸水过程、正压供水过程和故障处理。
设备的组成部分包括吸水装置、储水装置、供水装置、控制系统和安全保护装置。
无负压供水设备广泛应用于住宅小区、商业建筑、工业生产、农田灌溉和公共设施供水等场景。
通过无负压供水设备，我们可以满足各种供水需求，提高供水效率，保障供水安全。
一、无负压供水设备的工作原理自来水进入调节罐，罐内的空气从真空消除器内排出，待水充满后，真空消除器自动关闭。
当自来水能够满足用水压力及水量要求时，供水设备通过旁通止回阀向用水管网直接供水；当自来水管网的压力不能满足用水要求时，系统通过压力传感器（或压力控制器、电接点压表）给出起泵信号起动水泵运行。
水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水，用水高峰期时，若自来水管网水量小于水泵流量时，调节罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入调节罐，消除了自来水管网的负压，用水高峰期过后，系统恢复正常的状态。
若自来水供水不足或管网停水而导致调节罐内的水位不断下降，液位控制器给出水泵停机信号以保护水泵机组。
夜间及小流量供水时可通过小型膨胀罐供水，防止水泵频繁启动。
无负压供水设备关键技术部分为智能控制系统(变频型)和调节罐的真空消除。
智能控制系统核心部分采用西门子可编程控制器，程序软件的编制及设计由资深专业技术工程人员充分根据水泵的运作特点在多年变频给水工程经验基础上精心编制而成，设备具有界面直观，操作简便可靠，性能稳定，高智能化等诸多特点。
调节罐的真空消除也是该项目的关键技术，管网叠加的实现完全依靠罐上真空消除器在罐内水被抽空时及时消除罐内真空，从而达到罐内外压力平稳，由此不对市政管网造成负压影响，不影响其它市政管道用户的正常用水。
二、无负压供水设备的特点1、技术先进：无负压供水设备将真空抑制技术、流体控制技术和智能变频技术等多项先进技术进行优化融合，无负压供水设备与自来水管网直接串接，实现稳压、节能、卫生、安全可靠运行，不产生负压，不用建水池、水箱。
2、卫生无污染：设备为全密封结构，细菌和粉尘不会进入系统；避免了藻类的滋生，防止了水源二次污染及供水水质污染问题，用户使用的是符合国家卫生标准的自来水。
3、节能效果显著：全封闭结构运行，避免了渗、跑、冒、滴、漏等现象发生，无水池、水箱，节约了消毒冲洗用水。
与自来水管网直接串接，可以充分利用自来水原有压力，差多少补多少，自来水满足要求时设备就停止工作。
无负压供水设备大部分时间在较低频率下运行，耗电量少。
采用变频技术，进一步节能，综合节能一般可达50%以上。
4、运行可靠：对自来水管网无影响，设备利用调节罐无负压自动调节，管网增压供水时不会对原管网产生负压，不影响其它用户的正常用水。
5、投资节约：无需修建蓄水池或水箱，节省了土建投资；无需从零加压，因此设备选型较，设备投资减少；水质无污染，不需要净化设备，节省投资。
可充分利用自来水管网的压力，能耗小，节省日常的用电开支。
没用水池、水箱，节省定期清洗消毒的费用。
6、设备电气配置灵活：电气控制部分既可采用变频恒（变）压控制，也可采用压力(BZG 气压型）直接控制。
三、无负压供水设备应用范围：1、新建的住宅小区、办公楼、宾馆、学校等民用建筑的生活用水。
2、工矿企业的生活、生产用水。
3、各种循环用水系统。
4、自来水厂的大型供水中间加压泵站。
5、原有气压式及变频调速供水设备的改造工程。
6、低层自来水压力不能满足要求的消防用水。
7、其它一切以自来水为水源，需要增高水压供水的场合。
8、高层建筑的中、高区加压供水。
9、供水流量及供水压力可根据用户要求设计。
10、如总进水经常停水或供水不足，或用水时间过于集中，进水量小于供水量，则不宜采用无负压供水，防止水泵过于频繁启动，损坏设备，而应建贮水池采用变频供水。
四、无负压供水设备的运行环境1、环境温度：5~50℃；相对湿度：≤90%，无凝露。
2、周围空气无腐蚀性气体、水蒸汽、粉尘等明显污染。
3、安装场所的最大海拔高度1000m。
五、无负压供水设备的功能特点1、两种工作方式：自动工作方式：自动方式是作为正常供水状态下的一种工作方式。
一般来讲，当客户正常供水后即选定该种方式，在自动方式工作时，一切管网的不同供水要求，都将在无负压供水设备有效的控制之下，进行多种功能的适应工作。
手动工作方式：该操作方式是为自动工作方式发生故障时，为用户应急设置的一种工作方式，该工作方式完全采用最简单的启动方式，这种方式在操作面板上直接启停任何一台水泵电机，一般只有在自动失灵或调试的情况下才采用。
2、容易并入智能化管理系统，主要部件采用优质元件，整套系统具有很高的可靠性和抗干扰性，其自带的标准串行通讯口（RS485），使得系统与计算机的通信十分方便。
3、水位保护功能，当水罐水位低于设定水位，系统自动保护停机。
液位控制器性能稳定可靠。
4、自动复位功能，停电后复电时或水位恢复时系统自动启动。
5、故障泵屏蔽功能，故障泵屏蔽后直接退出运作程序，由备用泵接替工作。
6、自动保护功能：有过载、过流、短路、缺相、超压、欠压及缺水停机等自动保护功能。
无负压供水设备是水源都是从蓄水池中来，这样自来水的压力就被卸掉了，而且蓄水池需要二次消毒设备。
无负压给水设备系直接利用自来水管网压力的一种叠压式供水方式，卫生、节能、综合投资小。
安装调试后，自来水管网的水首先进入稳流罐，并通过真空消除器将罐内的空气自动排除。
当安装在设备出口的压力传感器检测到自来水管网压力满足供水要求时，系统不经过加压泵直接供给；当自来水管网压力不能满足供水要求时，检测压力差额，由加压泵差多少、补多少；当自来水管网水量不足时，空气由真空消除器进入稳流罐破坏罐内真空，即可自动抽取稳流罐内的水供给，并且管网内不产生负压。
变频恒压供水设备，既能利用自来水管道的原有压力，又能利用足够的储存水量缓解高峰用水，且不会对自来水管道产生吸力。
二次加压供水设备广泛应用在自来水管网压力不足的场合。
按水泵(离心式水泵，下同)与管道连接方式的不同，供水方式可分为2种：①水箱—水泵加压供水；②管道泵加压供水。
供水方式①由于水箱能有效地进行水量的吞吐，即在非用水高峰时储存水量(此时自来水管道所能提供的流量Q自大于用户所需要的水量Q用，即Q自＞Q用)，而在用水高峰(Q自＜Q用＝时释放所储存的水量，因此能有效地保障用户用水的可靠性，同时由于自来水管是通过水箱与水泵相接的，故水泵始终不会对自来水管网产生负压，但自来水管网中的原有压力无法被水泵利用，势必造成能量的浪费；供水方式②虽然在Q自＞Q用时能利用管网原有的压力，但因没有蓄水装置而不能满足高峰期用水量，故无法确保用户用水的可靠性，并且在用水高峰时对自来水管网产生吸力(这是由水泵本身的性质所决定的)，因而无法被广泛应用。
变频供水设备在城市高层建筑供水用得比较广泛。
能有效控制压力的设定，采用静水专用变频器，缓启动，缓停止，无启动电流，无水锤振动小。
无负压供水设备原理,无负压供水设备工作原理,长沙无负压供水设备原理,湖南无负压供水设备工作原理无负压供水设备原理介绍无负压供水设备是集微电子技术、自动控制技术及多项现代建筑为一体的新技术，是在绿色环保、节能的时代潮流中出现的一颗新星，此产品已被列入国家十一五规划推广项目，经过了几年的实践，该产品正朝着集约化、系统化、标准化方向发展。
一、我国采用的楼宇给水增压系统大致经历了四个阶段：第一阶段是采用“储水池＋水泵＋高位水箱”的方法，市政来水进入储水池，然后由水泵加压后送至高位水箱，由高位水箱向用户供水，蓄水池起到高峰用水时调节作用；第二阶段是采用“储水池＋水泵＋压力罐”的方法，市政来水进入储水池，然后由水泵加压后送至压力罐，由压力罐向用户供水，蓄水池起到高峰用水时调节作用；第三阶段采用“储水池＋恒压变频供水系统”的方法，设定了系统的供水压力后，在控制的作用下，水泵的转速和投入运行的水泵数量随供水量的变化而改变，输出压力的恒定，一定程度上节省了电耗。
第四阶段管网叠压（无负压）供水时代，设备直接连接在市政来水管网上，不需要修储水池，充分利用了市政来水管网的压力，设备具有高效节能、环保无二次污染、自动化程度高、易维修等特性，逐步成为现代建筑的理性的供水方式。
二、无负压供水设备图及工作流程1、无负压供水设备系统框图标注说明：1、自来水管网 2、进水口 3、负压消除器 4、流量调节器 5、电接点压力表 6、蝶阀 7、变径短接8、软接头 9、水泵 10、止回阀 11、远传压力表 12、电接点压力表 13、控制柜智能型管网接力升压供水设备系统如图所示，系统设定一恒定压力值，如果管网压力高于设定压力值时，电接点压力表6将管网压力反馈给变频控制柜16，使水泵机组11处于停机状态，自来水可通过直供管路直接到达用户管网17对用户进行供水。
当市政管网压力变化或用户管网用水量变化使管网压力下降时，远传压力表14将管网压力反馈给变频控制柜16中的PID控制器，通过PID控制器调整变频器的输出频率，启动水泵机组11并调节水泵转速保持恒压供水；如果不能满足供水要求时，则变频器将控制多台工频泵和变频泵的启停而达到恒压变量供水的要求。
当主管网压力在设定保护压力以上运行时, 则负压抑制系统采用智能化控制技术，根据管网要求，自动控制设备运行工况，当主管网压力在设定保护压力以下运行时，供水设备停止运行。
当进水管来水量不足, 负压抑制系统出现故障，此时负压消除系统开始工作，使得流量调节器内部由负压变为常压，从而避免了设备因来水不足而对市政管网的影响。
当市政管网停水时，水泵机组11仍可工作，直到流量调节器5中的压力下降至电接点6所设定的下限压力后自动停机，来水后自动开机。
停电时，水泵机组停止工作，自来水可通过连通管路进入用户管网，来电时机组自动开机恢复正常供水。
应用范围·新建的住宅小区或办公楼等生活用水。
·低层自来水压力不能满足要求的消防用水。
·改造原有的气压供水设备，可以充分利用原有的气压罐。
·已经建好水池的，可以采用智能型管网接力升压（无负压）设备与水池共用的供水方式。
·自来水厂的大型供水中间加压泵站。
·工矿企业的生产、生活用水等。
·各种循环水系统系统原理智能型管网接力升压（无负压）设备可根据用户需求设定用户供水压力，如果管网供水压力高于设定压力时，水泵机组处于停机状态，自来水可通过连通管路直接对用户供水。
当市政管网供水压力低于设定压力时，设备自动进人接力升压工作状态，机组通过压力传感器，水泵及恒压变频控制柜组成闭环控制系统，随着用水量的变化，不断调整水泵转速及投入运行的水泵台数，以保持供水压力恒定。
流量调节器是密封容器，在供水管网能满足供水要求时，此设备作为供水管网与供水设备之间的缓冲装置，以消除水泵机组对管网的脉动影响。
在供水管网供水量不足时，作为流量调节装置，以缓解管网用水高峰时的流量不足。
管网保护器安装在流量调节器上，当罐内压力较外界压力高时，管网保护器关闭，水泵机组叠加市政管网原有压力进行恒压供水；当罐内压力与外界平衡时，管网保护器打开与外界相通，避免了负压的形成，保证市政管网安全及其它用户正常供水。
