潮州供水枢纽工程水库渗漏分析车林源【摘要】根据库区地形地貌、堤基地层岩性、水文地质条件、构造地质条件等,分析潮州供水枢纽工程水库蓄水后的渗漏位置、渗漏方向、渗漏量、渗漏影响等,并对工程防渗处理作了简单介绍.【期刊名称】《资源环境与工程》【年(卷),期】2013(027)004【总页数】4页(P422-425)【关键词】潮州供水枢纽工程;渗漏分析;防渗处理【作者】车林源【作者单位】广东省水利电力勘测设计研究院,广东广州510635【正文语种】中文【中图分类】TV697.3+21 工程简介潮州供水枢纽工程坝址位于韩江下游潮州市南郊江东洲岛头部的东溪、西溪分叉附近，由东溪闸坝和西溪闸坝组成。
工程等别为1 等大型工程，为水源性供水枢纽工程，兼顾发电、改善航运、美化环境等作用。
枢纽主要建筑物有拦河闸、发电厂房、通航船闸和两岸连接土坝等。
工程于2001年5月完成可行性研究，2001年10月完成初步设计，2002年7月进入施工阶段，至2006年7月建设基本完成。
该工程是广东省首个建于8 度地震区、深厚软基上的大型水利枢纽工程，该工程为河道型水库，正常蓄水位10.5 m，相应库容4 900 万m3，较原河道水位抬升约6～7 m，蓄水后库水仍在原河道内，但部分地段水位高于两岸堤后地表，库水倒灌补给两岸地下水形成渗漏。
2 水库渗漏分析［1，2］2.1 地形地貌工程坝址位于韩江下游潮州市南郊江东洲岛头部(见图1)，正常蓄水位10.5 m 时，库区迴水至潮安归湖镇，长约21 km。
库区地貌可划分为2 个单元:在坝址上游约11 km 的竹竿山以北为低山丘陵区，向南为韩江三角洲平原区。
竹竿山以北河道两侧以低山丘陵为主，山顶高程一般为100～500 m，山体雄厚，库岸稳定，两岸地表水、地下水均补给河水。
工程蓄水后，库水位仍在原天然河道之内，两岸地下水分水岭远高于库水位，不存在深切邻谷，库盆岩性为花岗岩，属非可溶岩层。
因此，竹竿山以北库区不存在渗漏问题。

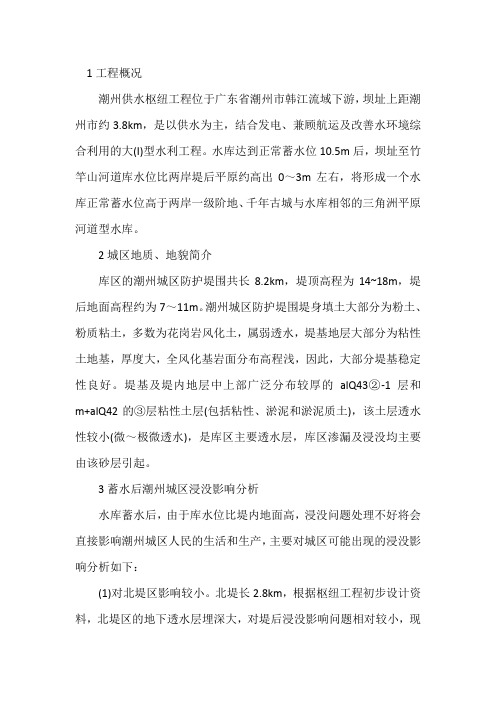

1工程概况潮州供水枢纽工程位于广东省潮州市韩江流域下游，坝址上距潮州市约3.8km，是以供水为主，结合发电、兼顾航运及改善水环境综合利用的大(I)型水利工程。
水库达到正常蓄水位10.5m后，坝址至竹竿山河道库水位比两岸堤后平原约高出0～3m左右，将形成一个水库正常蓄水位高于两岸一级阶地、千年古城与水库相邻的三角洲平原河道型水库。
2城区地质、地貌简介库区的潮州城区防护堤围共长8.2km，堤顶高程为14~18m，堤后地面高程约为7～11m。
潮州城区防护堤围堤身填土大部分为粉土、粉质粘土，多数为花岗岩风化土，属弱透水，堤基地层大部分为粘性土地基，厚度大，全风化基岩面分布高程浅，因此，大部分堤基稳定性良好。
堤基及堤内地层中上部广泛分布较厚的alQ43②-1层和m+alQ42的③层粘性土层(包括粘性、淤泥和淤泥质土)，该土层透水性较小(微～极微透水)，是库区主要透水层，库区渗漏及浸没均主要由该砂层引起。
3蓄水后潮州城区浸没影响分析水库蓄水后，由于库水位比堤内地面高，浸没问题处理不好将会直接影响潮州城区人民的生活和生产，主要对城区可能出现的浸没影响分析如下：(1)对北堤区影响较小。
北堤长2.8km，根据枢纽工程初步设计资料，北堤区的地下透水层埋深大，对堤后浸没影响问题相对较小，现有工程防渗措施已满足库区蓄水后的浸没影响问题，无需再做进一步防渗处理。
(2)对城堤区影响较大。
城堤长2.3km，地方政府在城堤达标加固中对城堤采用悬挂式高喷防渗墙作防渗处理，高喷防渗墙至堤基下25m，高程-13m。
在古决堤段堤后约200~800m范围内，地表为人工填土，其下砾粗砂层与河床砂层相连通，厚约达45m，沿堤做悬挂式高喷防渗措施不可能将砂层围封。
水库蓄水后，该范围的地下水位势必会升高至接近地表甚至在地表低洼处溢出，从而造成中度~严重的浸没影响。
4工程处理措施为解决水库蓄水后引起城区地下水位抬高而产生浸没影响问题，工程设计单位在结合原有堤围的达标加固防渗处理情况，经通过充分论证，并考虑工程措施的可操作性，针对城区浸没影响较大问题，主要采用了截堵和疏排相结合的处理措施。
潮州供水枢纽库区浸没影响问题探讨谢青;王伟章【摘要】潮州供水枢纽水库蓄水后,库水位普遍高于两岸,将对两岸城区、农田造成一定的浸没影响.通过对浸没影响区的防截渗措施及监测系统进行系统阐述,综合评价库区浸没影响区的工程措施效果,以期对其它一些河道型水库在浸没影响问题的处理上提供一些借鉴作用.【期刊名称】《广东水利水电》【年(卷),期】2010(000)006【总页数】3页(P28-30)【关键词】平原河道型水库;浸没;处理;监测;探讨【作者】谢青;王伟章【作者单位】广东省潮州供水枢纽管理处,广东,潮州,521011;广东省潮州供水枢纽管理处,广东,潮州,521011【正文语种】中文【中图分类】TV6971 工程概况潮州供水枢纽工程位于韩江下游潮州市区南郊两溪口附近(见图1)，是以供水为主，结合发电、兼顾航运及改善水环境综合利用的大(Ⅰ)型水利工程。
主要建筑物的设计洪水标准为50a一遇，校核洪水为200a一遇，水库库容约为8 900万m3。
水库于2005年9月28日开始下闸蓄水，初始蓄水位为7.0m，以后按0.5m一个阶段逐步抬高至正常蓄水位10.5m，水库蓄水后，将形成一个水库正常蓄水位高于两岸一级阶地、千年古城与水库相邻的三角洲平原河道型水库。
1.1 库区地貌、地质简介潮州供水枢纽工程区域地貌可分为2个地貌单元：在竹竿山以北主要为低山丘陵区，以南为韩江三角洲冲积平原，地面平坦开阔，地势呈北高南低、东高西低，总体上自北东向南西侧微斜呈扇形状展布，在三角洲顶部一带地面高程一般为10.5～7.5m。
潮州供水枢纽水库属平原型水库，两岸由人工填筑的防护堤组成，左岸有意东堤、东厢堤，岸有北堤、城堤、南堤，堤顶高程一般为14～18m。
堤后地面高程约为7～11m，西南方向有枫溪，地面逐渐降低到4m。
库岸第四系地层很厚，约为45～90m，从北向南逐渐增厚。
地层结构多为“粘—砂—粘—砂”双透水层结构，在杂填土以下为alQ43灰黄色粉质粘土、粘土，基本呈连续分布。
韩江潮州供水枢纽及河口五闸供水体系工程自动化监控系统专题规划研究陈亮雄，黄本胜，欧阳显良，林时君，吴文彬（广东省水利水电科学研究院，广州，510610）摘要：供水体系工程自动化监控系统是实现韩江下游及其三角洲的水资源科学合理配置、有效统一调度的关键工程之一。
本文探讨了自动化监控系统的结构体系、建设内容、技术方案和方法，为开展监控系统的建设提供技术参考。
关键词：自动化；监控系统；韩江；供水体系1 概述韩江潮州供水枢纽及河口水闸供水体系范围为韩江下游及其三角洲地区，包括12个灌区、城市引水、农村饮水安全等工程，涉及潮州、汕头和揭阳三市。
潮州供水枢纽工程是大（一）型水利枢纽，坝址位于韩江下游潮州市湘子桥下游东、西溪两溪口附近，坝址控制集水面积为29084km2；枢纽由东、西溪两座拦河闸坝，东、西溪发电厂房，船闸，综合调度楼，连接土坝等建筑物组成，设计水库库容达4900万m3，船闸为300吨级通航能力，机组总装机容量4.6万kw；枢纽工程等别为Ⅰ等，其主要水工建筑物为2级，设计洪水标准为50年一遇，校核洪水标准为200年一遇；2007年1月枢纽全面投入运行。
河口五闸是指韩江的五条入海水道上的水闸，即北溪上的东里桥闸、东溪上的莲阳桥闸、外砂河上的外砂桥闸、新津河上的下埔桥闸和梅溪上的梅溪桥闸。
韩江下游的东溪和西溪在江东围下有蓬洞河沟通，北溪和东溪在隆都下由南溪沟通，五条入海水道与蓬洞河、南溪共同构成了一个水力联系紧密的三角洲网河区。
除上述五座闸门外，韩江三角洲还有南溪桥闸、北溪桥闸、官塘水闸、炮台水闸、后壁桥闸、西港桥闸等。
图1 韩江供水枢纽及河口五闸位置图潮州供水枢纽建成后，供水体系范围内灌区、城乡供水条件发生了较大变化，为充分发挥枢纽的供水作用，保障韩江下游三角洲地区的城乡、灌溉用水，必须联合河口五闸进行水资源统一调度管理。
建立韩江潮州供水枢纽及河口五闸供水体系工程的自动化监控系统是实现水资源科学合理配置、有效统一调度的关键工程之一。
关于报送潮州水利枢纽工程可行性研究报告初审意见的函省计委：我厅于2001年?月18日在广州市组织召开了潮州水利枢纽工程可行性研究报告审查会议。
参加会议的有水利部珠江委、广东省计委等单位的代表共人。
大会听取了设计单位广东省水利电力勘测设计研究院的设计成果汇报，并进行了讨论。
我厅以1997年经水利部批准的《韩江干流防洪及梯级开发补充规划报告》、《韩江下游及三角洲河段综合整治开发规划报告》和《广东省潮州水利枢纽可行性研究报告》为依据，根据可行性研究阶段有关规范规程的要求，在充分听取各方面意见的基础上，提出初步审查意见如下：一、项目建设的必要性和任务（一）必要性潮州水利枢纽工程位于广东省东部韩江干流下游东、西溪口附近，坝址上距潮州市约4KM，是《韩江下游及三角洲河段综合整治开发规划报告》根据《韩江干流防洪及梯级开发补充规划报告》优化梯级布置后确定的近期实现韩江下游三角洲地区合理调配水资源的控制性工程。
韩江水资源丰富，自古以来，一直是韩江下游三角洲地区社会经济发展和广大人民群众生存的最重要的水源，承担着繁重的工农业生产和人民生活的供水任务。
随着社会经济的飞速发展，该地区现已成为广东省人口稠密、经济发达地区，需水量大幅增加，但由于天然来水分配不均，缺乏水库调节，水资源供需矛盾突出，加上人为无序采砂造成西溪河道的迅速切深，水位降低，东溪断流，引水工程取水口外露，引水流量严重不足，灌区效益衰减，部分农田丢荒，并危及两岸堤围安全，同时，榕江、练江水质污染严重，导致严重的水质性缺水，威胁着人民群众的正常生活和身体健康。
因此，韩江下游三角洲地区的水资源问题十分严重，成为制约粤东地区经济社会发展的重要因素。
为了合理调配水资源，满足韩江下游三角洲地区对水资源的迫切需求，解决城乡供水、灌溉和水资源综合开发利用的矛盾，为韩江下游三角洲地区社会经济的可持续发展提供保障，建设潮州水利枢纽工程是十分必要和紧迫的，建议尽早立项，加快建设进度。
