8.5(5) 光纤的传输损耗

光纤传输器的损耗主要有以下几种类型：
固有损耗：
散射损耗：光纤内存在瑞利散射，由此而产生的光损耗称为瑞利散射损耗。

鉴于目前的光纤制造工艺水平，可以说瑞利散射损耗是无法避免的。

但是，由于瑞利散射损耗的大小与光波长的4次方成反比，所以光纤工作在长波长区时，瑞利散射损耗的影响可以大大减小。

吸收损耗：制造光纤的材料能够吸收光能。

光纤材料中的粒子吸收光能以后，产生振动、发热，而将能量散失掉，这样就产生了吸收损耗。

一般包含紫外吸收损耗、红外吸收损耗、杂质吸收损耗、原子缺陷吸收损耗等。

附加损耗：
微弯损耗：光纤弯曲时部分光纤内的光会因散射而损失掉，造成损耗。

挤压损耗：光纤受到挤压产生微小弯曲而造成的损耗。

杂质损耗：光纤内杂质吸收和散射在光纤中传播的光，造成的损失。

不均匀损耗：光纤材料的折射率不均匀造成的损耗。

为什么衰减造成光纤衰减的主要因素有：本征，弯曲，挤压，杂质，不均匀和对接等。

本征：是光纤的固有损耗，包括：瑞利散射，固有吸收等。

弯曲：光纤弯曲时部分光纤内的光会因散射而损失掉，造成损耗。

挤压：光纤受到挤压时产生微小的弯曲而造成的损耗。

杂质：光纤内杂质吸收和散射在光纤中传播的光，造成的损失。

不均匀：光纤材料的折射率不均匀造成的损耗。

对接：光纤对接时产生的损耗，如：不同轴(单模光纤同轴度要求小于0.8μm)，端面与轴心不垂直，端面不平，对接心径不匹配和熔接质量差等。

当光从光纤的一端射入，从另一端射出时，光的强度会减弱。

这意味着光信号通过光纤传播后，光能量衰减了一部分。

这说明光纤中有某些物质或因某种原因，阻挡光信号通过。

这就是光纤的传输损耗。

只有降低光纤损耗，才能使光信号畅通无阻。

光纤损耗的分类光纤损耗大致可分为光纤具有的固有损耗以及光纤制成后由使用条件造成的附加损耗。

具体细分如下：光纤损耗可分为固有损耗和附加损耗。

固有损耗包括散射损耗、吸收损耗和因光纤结构不完善引起的损耗。

附加损耗则包括微弯损耗、弯曲损耗和接续损耗。

其中，附加损耗是在光纤的铺设过程中人为造成的。

在实际应用中，不可避免地要将光纤一根接一根地接起来，光纤连接会产生损耗。

光纤微小弯曲、挤压、拉伸受力也会引起损耗。

这些都是光纤使用条件引起的损耗。

究其主要原因是在这些条件下，光纤纤芯中的传输模式发生了变化。

附加损耗是可以尽量避免的。

下面，我们只讨论光纤的固有损耗。

固有损耗中，散射损耗和吸收损耗是由光纤材料本身的特性决定的，在不同的工作波长下引起的固有损耗也不同。

搞清楚产生损耗的机理，定量地分析各种因素引起的损耗的大小，对于研制低损耗光纤，合理使用光纤有着极其重要的意义。

材料的吸收损耗制造光纤的材料能够吸收光能。

光纤材料中的粒子吸收光能以后，产生振动、发热，而将能量散失掉，这样就产生了吸收损耗。

我们知道，物质是由原子、分子构成的，而原子又由原子核和核外电子组成，电子以一定的轨道围绕原子核旋转。

光缆损耗计算公式光缆损耗是在光通信中一个挺重要的概念，要弄清楚它的计算公式，咱们得一步步来。

先来说说啥是光缆损耗。

简单来讲，就是光信号在光缆中传输的时候变弱了。

这就好比你在操场上喊口号，离你越远的人听到的声音越小，光信号在光缆里跑也是这个道理。

那为啥会有损耗呢？原因有好几个。

比如说材料本身的吸收，就像海绵吸水一样，光缆材料会吸掉一部分光的能量。

还有散射，光在光缆里“乱跑”，方向乱了，能量也就散掉啦。

另外，光缆的弯曲、连接不完美等都会导致损耗。

接下来咱们说说光缆损耗的计算公式。

常见的公式是：总损耗（dB）= 每公里损耗（dB/km）×长度（km） + 连接点损耗（dB） + 分光损耗（dB）。

这里面每公里损耗是个很关键的参数，不同类型的光缆这个值不太一样。

比如说单模光缆和多模光缆，每公里损耗就有差别。

给您说个我自己的经历，之前在一个通信项目里，我们要铺设一段很长的光缆。

计算损耗的时候，可把大家忙坏了。

那时候，大家拿着各种数据，对着公式一点点算，生怕出错。

有个同事，因为一个小数点的错误，导致后面的方案都得重新来，被老板狠狠批评了一顿。

从那以后，我们算损耗的时候，那叫一个小心，反复核对好多遍。

连接点损耗呢，就是光缆连接的地方，比如接头啊，熔接不好就会增加损耗。

分光损耗一般在分光器那里产生，分出去的光越多，损耗也就越大。

在实际应用中，要准确测量光缆损耗，得用专业的仪器，像光功率计啥的。

而且测量的时候，环境也得注意，不能有太强的干扰。

总之，光缆损耗的计算虽然有公式，但实际操作中得细心再细心，不然一个小错误可能会带来大麻烦。

希望您通过我的讲解，对光缆损耗计算公式能有更清楚的了解！。

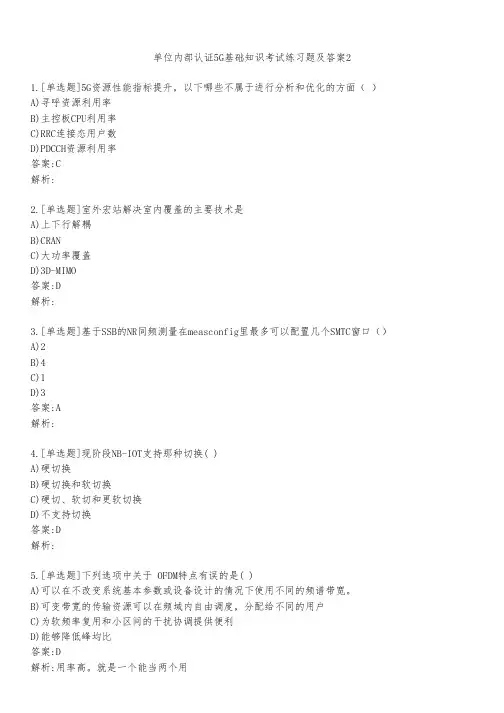

单位内部认证5G基础知识考试练习题及答案21.[单选题]5G资源性能指标提升，以下哪些不属于进行分析和优化的方面（ ）A)寻呼资源利用率B)主控板CPU利用率C)RRC连接态用户数D)PDCCH资源利用率答案:C解析:2.[单选题]室外宏站解决室内覆盖的主要技术是A)上下行解耦B)CRANC)大功率覆盖D)3D-MIMO答案:D解析:3.[单选题]基于SSB的NR同频测量在measconfig里最多可以配置几个SMTC窗口（）A)2B)4C)1D)3答案:A解析:4.[单选题]现阶段NB-IOT支持那种切换( )A)硬切换B)硬切换和软切换C)硬切、软切和更软切换D)不支持切换答案:D解析:5.[单选题]下列选项中关于 OFDM特点有误的是( )A)可以在不改变系统基本参数或设备设计的情况下使用不同的频谱带宽。

B)可变带宽的传输资源可以在频域内自由调度，分配给不同的用户C)为软频率复用和小区间的干扰协调提供便利D)能够降低峰均比6.[单选题]gNB之间的接口称为什么接口？（）A)XnB)NG-CC)X2D)Uu答案:A解析:7.[单选题]以下说法中错误的是（ ）A)一台主机上可能虚拟了多个服务器，各个服务器包含了多个安全管理域B)虚拟化是IaaS的关键要素之一C)PaaS和SaaS提供商的后台没有使用虚拟化技术D)虚拟化技术包括虚拟服务器、虚拟存储、虚拟交换机答案:C解析:8.[单选题]NR中短preamble的序列长度是（ ）A)839B)139C)64D)3答案:B解析:9.[单选题]下行干扰随机化调度资源分配起始位置PCI模几A)3B)4C)30D)6答案:A解析:10.[单选题]5G NR的信道带宽利用率最高可达（ ）A)0.9828B)0.9028C)0.9255D)0.9732答案:A解析:B)C)切换D)小区选择与重选答案:D解析:12.[单选题]仅支持FR1的UE在连接态下完成配置了TRS，此时，TRS与SSB可能存在以下哪种QCL关系( )A)QCL-TypeAB)QCL-TypeBC)QCL-TypeCD)QCL-TypeD答案:C解析:参考协议章节：38.214 5.1.513.[单选题]安全审计通常是基于（ ）所进行的活动A)算法B)日志C)数据模型D)分析方法答案:B解析:14.[单选题]下列选项中哪个是5G NR下PUCCH配置特点( )A)系统带宽两端B)固定14个符号C)跳频D)灵活长度答案:D解析:15.[单选题]PDCCH用于传输上下行的调度信息，DCI传递时隙格式指示，功率控制的格式类别是（）A)format0B)format1C)format2D)format3答案:C解析:16.[单选题]5G核心网中的哪个功能负责UE的鉴权（ ）解析:17.[单选题]以下哪些信息不会由PDCCH传送？（）A)PUSCH的资源指示B)PMIC)PDSCH的资源指示D)PDSCH编码调制方式答案:B解析:18.[单选题]L2功能在gNB的哪个部分处理（ ）A)DUB)CUC)AAUD)BBU答案:A解析:19.[单选题]下列说法中不正确的是（ ）A)5G NR覆盖优化主要消除网络中存在的四种问题：覆盖空洞、弱覆盖、越区覆盖和导频污染B)从现场可实施角度来讲，优化主要有两个内容：消除弱覆盖和交叉覆盖C)5G(NR)中A1事件表示的是服务小区低于的门限值D)测量报告数量/事件的触发可以是RSRP，RSRQ或SINR答案:C解析:20.[单选题]在NSA DC的架构下，用户移动到邻近的gNodeB时一般会触发以下哪个流程（ ）A)主站释放流程B)辅站释放流程C)主站变更流程D)辅站变更流程答案:D解析:21.[单选题]下列哪个选项中的RACH周期不正确（）A)40msB)160ms22.[单选题]中移NR2.6G采用5ms单周期的帧结构，主要是为了：A)增强上行覆盖B)增强上行容量C)增强下行容量D)与TD-LTE同步，避免异系统干扰。

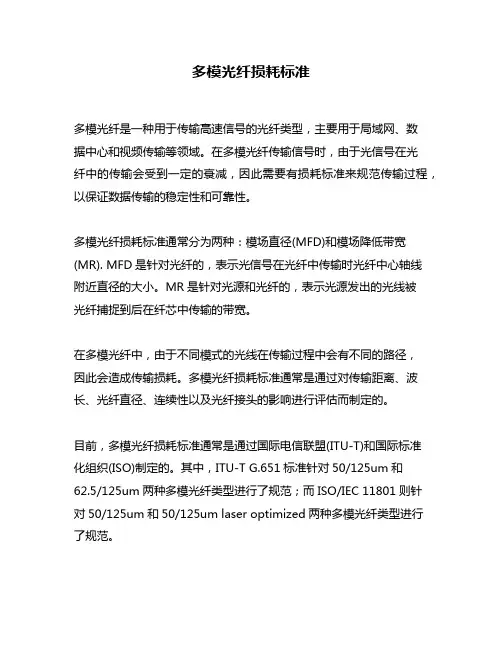

多模光纤损耗标准多模光纤是一种用于传输高速信号的光纤类型，主要用于局域网、数据中心和视频传输等领域。

在多模光纤传输信号时，由于光信号在光纤中的传输会受到一定的衰减，因此需要有损耗标准来规范传输过程，以保证数据传输的稳定性和可靠性。

多模光纤损耗标准通常分为两种：模场直径(MFD)和模场降低带宽(MR). MFD是针对光纤的，表示光信号在光纤中传输时光纤中心轴线附近直径的大小。

MR是针对光源和光纤的，表示光源发出的光线被光纤捕捉到后在纤芯中传输的带宽。

在多模光纤中，由于不同模式的光线在传输过程中会有不同的路径，因此会造成传输损耗。

多模光纤损耗标准通常是通过对传输距离、波长、光纤直径、连续性以及光纤接头的影响进行评估而制定的。

目前，多模光纤损耗标准通常是通过国际电信联盟(ITU-T)和国际标准化组织(ISO)制定的。

其中，ITU-T G.651标准针对50/125um和62.5/125um两种多模光纤类型进行了规范；而ISO/IEC 11801则针对50/125um和50/125um laser optimized两种多模光纤类型进行了规范。

根据ITU-T G.651标准，对于50/125um和62.5/125um两种多模光纤，其相应的最大损耗标准为：对于850nm波长的光源，传输距离短于300米时，损耗应小于2.6dB/km，传输距离长于300米时，损耗应小于0.4dB/km；对于1300nm波长的光源，损耗应小于0.9dB/km。

而根据ISO/IEC 11801标准，对于50/125um和50/125um laser optimized两种多模光纤，其相应的最大损耗标准为：对于850nm波长的光源，传输距离短于150米时，损耗应小于2.6dB/km，传输距离长于150米时，损耗应小于0.8dB/km；对于1300nm波长的光源，损耗应小于0.5dB/km。

多模光纤损耗标准的制定对于保证数据传输的质量和可靠性至关重要。

光纤损耗谱
光纤损耗谱是指在不同波长范围内，光纤对光信号的衰减程度。

光纤的损耗谱通常以分贝（dB）为单位来表示。

在可见光范围内，光纤的损耗主要包括以下几种：
1. 材料吸收损耗：光纤材料会吸收光信号的能量，导致损耗。

这种损耗在可见光范围内是较小的，一般每米小于0.3 dB。

2. 散射损耗：光信号在光纤中发生散射，导致能量传输的损失。

散射损耗在可见光范围内也是较小的，一般每米小于1 dB。

3. 弯曲损耗：当光纤被弯曲时，光信号会发生不同程度的衰减。

弯曲损耗主要取决于光纤的弯曲半径和弯曲角度，一般在可见光范围内每米小于0.5 dB。

4. 过载损耗：当光信号的功率超过光纤的承载能力时，会导致过载损耗。

光纤的过载损耗取决于光纤的材料和结构，一般每米小于1 dB。

除了以上这些损耗以外，光纤在不同波长范围内还存在一些特定的损耗现象，如光纤中干涉现象导致的色散损耗、光纤接头的衰减等。

总之，光纤损耗谱是一个描述光纤对不同波长光信号衰减程度的参数，它对于光纤通信系统的设计和性能评估至关重要。

简述光纤损耗的原因
光纤损耗是指光信号在光纤中传输过程中逐渐衰减的现象。

光纤损耗的原因可以归结为以下几点：
1. 散射损耗：光信号在光纤中由于与光纤内部材料的微观结构不均匀而发生散射，使光信号逐渐失去能量。

2. 吸收损耗：光信号在光纤中的材料中被吸收，导致光信号的能量损失。

常见的吸收原因包括光纤材料的杂质、材料的禁带宽度等。

3. 弯曲损耗：光纤在弯曲时会发生光信号的减弱，这是因为光信号在弯曲的部分被损耗和散射。

4. 衍射损耗：当光信号通过光纤中的微观结构时，会发生衍射现象，导致光信号的能量损失。

5. 端面反射损耗：当光信号从光纤出射或进入另一个光纤时，会发生一部分光信号的反射，使得能量损失。

为了减少光纤损耗，可以采取以下措施：
1. 优化光纤材料和制备工艺，减少散射和吸收损耗。

2. 使用低损耗的弯曲光纤，减少弯曲损耗。

3. 使用抗反射涂层或其他方法来减少端面反射损耗。

4. 采用信号增强设备或中继站来补偿损耗，延长光纤传输距离。

5. 定期清洁和维护光纤连接器和接头，避免污染和损伤导致的额外损耗。

光纤损耗的计算公式
光纤损耗的计算公式是指在光纤传输中，由于各种原因而产生的信号衰减的计算方式。

通常情况下，光纤损耗由两种主要因素造成，即纤芯损耗和衰减器损耗。

其中，纤芯损耗是指在光纤中光信号传输过程中由于光的散射、吸收、折射等原因而导致的信号衰减；而衰减器损耗则是指光信号在通过连接器、耦合器、分光器等器件时所产生的信号衰减。

光纤损耗的计算公式可以通过以下方式进行计算：
1、纤芯损耗的计算公式：
纤芯损耗= 10lg(Pi/Po)，其中Pi为光信号进入光纤的功率，Po 为光信号出光纤的功率。

2、衰减器损耗的计算公式：
衰减器损耗= 10lg(P1/P2)，其中P1为光信号进入衰减器的功率，P2为光信号出衰减器的功率。

3、总损耗的计算公式：
总损耗= 纤芯损耗+衰减器损耗。

通过计算公式，可以对光纤传输中的信号衰减进行准确的计算和分析，从而更好地保证光纤传输的质量和稳定性。

- 1 -。

光纤损耗计算公式详解
光纤传输中的光信号会因为多种因素而发生衰减，这种衰减也被称为光纤损耗。

光纤损耗计算公式是用来估算光信号在传输过程中所受到的损耗的。

下面是光纤损耗计算公式的详细说明：
总损耗 = 表面损耗 + 耦合损耗 + 分岔损耗 + 弯曲损耗 + 光纤本身损耗
1. 表面损耗：这种损耗是由于光信号在光纤表面发生反射而导致的损耗。

表面损耗通常可以通过特殊的光纤镀膜或者表面处理来降低，也可以通过选择更好的光纤材料来减少。

2. 耦合损耗：光纤耦合损耗是指当光信号从一根光纤传输到另一根光纤时发生的损耗。

耦合损耗可以通过选择更好的光纤接口或者使用高精度的光纤连接器来减少。

3. 分岔损耗：当光信号从一条光纤进入另一条光纤时发生的损耗。

分岔损耗可以通过使用更好的连接器和光纤分支器来减小。

4. 弯曲损耗：当光纤在弯曲运输时，光信号会因为折射率的变化而发生损耗。

弯曲损耗可以通过选择更好的光纤材料和减小弯曲的角度来减小。

5. 光纤本身损耗：光纤本身的材料和结构也会对光信号的传输产生损耗。

光纤损耗计算公式中，光纤本身损耗可通过光纤的品质和类型来考虑。

总之，光纤损耗计算公式是一个综合考虑光纤传输过程中各种损耗因素的公式。

通过对每种损耗因素进行分析和优化，可以更好地估计光信号的传输损耗，进一步提高光纤传输的效率和可靠性。
