【2020精编】广东中考化学专题突破专题一坐标图像题讲义

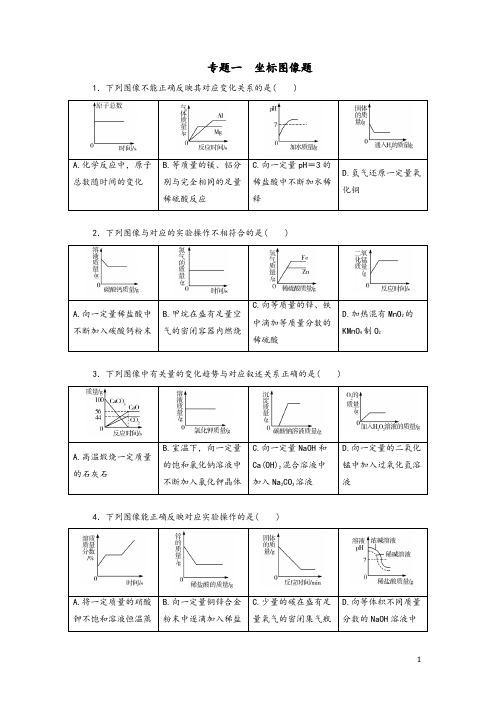

专题一坐标图像题1．下列图像不能正确反映其对应变化关系的是()A.化学反应中，原子总数随时间的变化B.等质量的镁、铝分别与完全相同的足量稀硫酸反应C.向一定量pH＝3的稀盐酸中不断加水稀释D.氢气还原一定量氧化铜2．下列图像与对应的实验操作不相符合的是( )A.向一定量稀盐酸中不断加入碳酸钙粉末B.甲烷在盛有足量空气的密闭容器内燃烧C.向等质量的锌、铁中滴加等质量分数的稀硫酸D.加热混有MnO2的KMnO4制O2 3．下列图像中有关量的变化趋势与对应叙述关系正确的是( )A.高温煅烧一定质量的石灰石B.室温下，向一定量的饱和氯化钠溶液中不断加入氯化钾晶体C.向一定量NaOH和Ca(OH)2混合溶液中加入Na2CO3溶液D.向一定量的二氧化锰中加入过氧化氢溶液4．下列图像能正确反映对应实验操作的是( )A.将一定质量的硝酸钾不饱和溶液恒温蒸B.向一定量铜锌合金粉末中逐滴加入稀盐C.少量的碳在盛有足量氧气的密闭集气瓶D.向等体积不同质量分数的NaOH溶液中发水分，直至有少量晶体析出酸中完全燃烧滴加相同质量分数的稀盐酸5．下列图像与相应操作过程不相符的是( )A.某温度下热的硝酸钾饱和溶液逐渐冷却至室温B.将浓盐酸敞口放置在空气中C.向等质量的镁、氧化镁固体中逐滴加入溶质质量分数相同的稀硫酸D.向部分变质的NaOH溶液中滴加过量稀盐酸6．下列图像不能正确反映其变化过程的是( )A.密闭容器中镁和氧气加热反应B.将一定量的NaOH固体加入水中C.硫在盛有足量氧气的密闭集气瓶中完全燃烧D.向一定量硫酸和硫酸镁混合溶液中滴入氢氧化钠溶液7．下列图像不能正确反映其对应操作中各量变化关系的是( )A.加热一定质量的高锰酸钾固体B.向等质量、等质量分数的稀盐酸中分别加入过量锌粉、铁粉C.往Na2SO4和HCl的混合溶液中加入Ba(OH)2溶液D.向一定质量表面被氧化的镁条中滴加盐酸至过量8．下列各图像能正确反映其对应操作中各量变化关系的是( )A.将浓硫酸敞口放置在空气中B.向一定量的CaCl2溶液中通入CO2气体C.等质量的锌粉和锌片分别与等质量的相同浓度的稀硫酸反应D.等质量、等质量分数的H2SO4溶液与NaOH溶液混合9．下列图像与对应的叙述不相符合的是( )A.O2在水中的溶解性B.向一定质量表面生锈的铁片中滴加稀硫酸至过量C.铜片在酒精灯火焰上充分灼烧D.某温度时，向一定量的饱和石灰水中加入少量生石灰10．已知：Na2CO3＋H2O＋CO2=== 2NaHCO3将二氧化碳气体缓慢通入到一定质量的Na2CO3溶液中，测得变量y随时间的变化趋势如图所示。

第2部分专题突破专题一坐标图像题)1．(2016·重庆)向稀盐酸中加入Z物质，其pH变化情况如图所示，则Z物质是(C．浓盐酸D．KOH固体2．(2016·金华)有A、B两种金属放入等质量分数的稀硫酸中，生成氢气的质量与反应时间的关系如图所示，下列结论合理的是()C．反应的硫酸质量A＜B D．反应的金属质量A＜B3．(2016·聊城改编)下列四个图像分别对应四个变化过程，其中正确的是( )7.(2015·北京)已知2KClO 3=====2△ 2KCl ＋3O 2↑，右图表示一定质量的KClO 3和MnO 2固体混合物受热过程中，某变量y 随时间的变化趋势，纵坐标表示的是()A ．固体中氧元素的质量B ．生成O 2的质量C ．固体中MnO 2的质量D ．固体中钾元素的质量分数8．(2016·孝感)向一定质量FeCl 2和CuCl 2的混合溶液中逐渐加入锌粒至过量，下列图像不能正确反映对应关系的是()9．(2016·绵阳)分析下列实验图像，得到的结论正确的是()图1 图2 图3 图4A ．图1：双氧水溶液制氧气，a 未使用催化剂，b 使用了催化剂B ．图2：某温度下，向饱和石灰水中加入生石灰，则y 轴可以表示溶质的质量分数C ．图3：分别向足量且等质量的盐酸中加入铁粉、锌粉，则曲线b 代表的是加入锌粉的情况D ．图4：溶质为a 、b 的两质量相等的饱和溶液，温度由T 2降至T 1，分别析出不含结晶水的a 、b 固体，则最终两溶液质量相等10．(2016·丽水)向一定量CaCl 2和HCl 的混合溶液中，逐滴加入Na 2CO 3溶液，反应过程中产生气体或沉淀的质量与加入的Na 2CO 3溶液的质量关系如图，下列说法错误的是( )A ．OE 发生化学反应：Na 2CO 3＋2HCl=== 2NaCl ＋H 2O ＋CO 2↑B ．PF 有沉淀生成C ．G 点溶液的pH ＞7D ．反应过程有气体和沉淀生成，不遵循质量守恒定律参考答案1．B 【解析】A 项，向稀盐酸中加入水，酸性逐渐变弱，pH 应逐渐变大，错误；B 项，稀盐酸与硝酸银固体反应生成氯化银沉淀和硝酸，反应前后酸性强弱程度不变，pH 不变，正确；C 项，向稀盐酸中加入浓盐酸，酸性增强，pH 应逐渐变小，错误；D 项，向稀盐酸中加入氢氧化钾固体，生成氯化钾和水，完全反应时显中性，继续加入氢氧化钾，显碱性，pH 逐渐变大，错误。

中考化学重难专题完全突破专题五坐标曲线题类型一pH变化曲线①酸碱中和；图1：向碱性溶液中加酸性溶液，溶液pH不断增小，开始pH>7，B点恰好完全反应pH=7，最终pH<7；图2：向酸性溶液加碱性溶液，溶液pH不断增大，，开始pH<7，B点恰好完全反应pH=7，最终pH>7；②酸碱稀释图3：向碱性溶液中加水，起点pH>7，溶液pH不断减小(碱性逐渐减弱)，最终将接近于7（但不能达到7），更不可能超过7；图4：向酸性溶液中加水，起点pH<7，溶液pH不断增大(酸性逐渐减弱)，最终将接近于7（但不能达到7），更不可能超过7；类型二化学反应中物质质量变化曲线①反应物质量变化；图1:随着反应的进行，反应物的质量不断减少，直至不变，反应物有剩余。

（不完全反应，反应结束）；图2:随着反应的进行，反应物的质量不断减少，直至为零，反应物没有剩余，完全反应，反应结束）；②生成物质量变化:图3:随着反应的进行，生成物的质量达到最大，有一种反应物质量为零，此后生成物的质量不再随加入的反应物质量或时间发生变化（反应结束）；图4:在反应过程中使用催化剂，不影响生成物的质量，只影响反应的速率，由图像的斜率可以看出，加入催化剂后反应速率明显加快，但生成物质量保持不变；图5:两种物质的混合物和一种物质发生反应，有一个反应（O-A段）优先发生（没有明显的实验现象），第二个反应在第一个反应结束时开始，第二个反应（A-B段）的生成物质量曲线不从原点开始，而是从第一个反应结束时开始(即A点开始)。

（如将稀盐酸加到氢氧化钠和碳酸钠的混合溶液中，稀盐酸和氢氧化钠优先发生反应（0-A段），反应结束后稀盐酸和碳酸钠反应（从A点开始），产生气体，并且气体质量达到最大后（B 点），质量不随时间的变化而增加。

③反应后剩余物质量变化；图6:固体物质与溶液发生反应时，消耗的固体物质质量比生成的固体物质质量大时，随着反应的进行，溶液质量增加。

专题---坐标图像题识图、读图及用图表示化学变化规律的能力是近几年中考化学考查的主要能力之一，对这种能力的考查通常借助坐标图像题来完成。

解决此类问题必须注意以下两点：一是明确题目所描述的化学情景；二是看懂图像所描述的化学意义。

首先要搞清横、纵坐标表示的意义，然后分析相关变化过程，对图像涉及的量之间的关系进行分析，最后再判断各量之间的变化关系与图像是否符合。

重点要抓住关键的三点(起点、转折点、终点)、曲线的变化趋势及横、纵坐标的比例关系。

注：与溶解度曲线相关的坐标图像题分析详见P45。

类型一与溶液有关的变化图像1．物质溶解时溶液中溶质质量、溶液质量、溶质质量分数的变化图像溶质A的质量始终随着水的加入，温度升高，物质的物质溶解放热，则随着时间的变化溶液温物质溶解吸热，随着时间的变化溶液温度溶液pH由小于7溶液pH由大于7起点时，pH<7，起点时，pH>7，来判断起始溶液的酸碱性，然后根据曲线的走势和pH的变化确定加入溶液的酸碱性。

类型三金属和酸、盐反应的相关变化图像1．金属与酸反应生成氢气质量的变化图像金属活动性越强，开始时，金属过量，56类型四化学反应过程中的变化图像1．化学反应中反应物和生成物的质量变化图像(1)若只发生一步反应，则随着反应的进反应。

如：①向NaOH和Na2CO3的混合溶液中滴加稀HCl时，HCl先和NaOH发生中和反应，等NaOH 被反应完后，HCl才能和Na2CO3反应放出CO2气体，生成气体的坐标图像如图D所示。

②向稀盐酸和FeCl3的混合溶液中滴加氢氧化钠溶液时，NaOH先和稀盐酸发生中和反应，当稀盐酸完全反应后，NaOH才能与FeCl3溶液反应生成沉淀，生成沉淀的坐标图像如图D所示。

同理，若溶液中有酸时，酸完全反应后，才会出现CaCO3、BaCO3、Cu(OH)2等沉淀。

③向一定量的NaOH和Ba(NO3)2的混合溶液中逐滴加入稀硫酸时，稀硫酸能和氢氧化钠反应生成硫酸钠和水，硫酸钠能和硝酸钡反应生成硫酸钡沉淀，硫酸钡不溶于稀硝酸，因此能马上产生沉淀，当硝酸钡完全反应后，沉淀质量不再增大，生成沉淀的坐标图像如图C 所示。

班级：____________姓名：____________专题一坐标图像题1．(2020湘潭改编)下列图像分别表示实验过程中某些量的变化，其中正确的是()A.加热一定量的氯酸钾和二氧化锰的固体混合物B.在某一密闭装置内点燃白磷C.室温下，将一定量的饱和食盐水敞口放置一段时间D.向一定量硝酸酸化的硝酸银溶液中滴加稀盐酸2.(2020德阳)以下四个图像与对应操作描述不相符的是()A.水通直流电B.加热分解高锰酸钾C.向20mLpH为13的NaOH溶液中逐滴滴入pH为1的盐酸D.t℃时取溶质质量分数为w的KNO3饱和溶液20g，升高温度至90℃3.(2020呼和浩特)如图四个图像不能正确反映对应变化关系的是()A.把NaOH和NH4NO3固体分别溶于水中B.向等质量的镁和铁中分别加入溶质质量分数相同的稀硫酸至过量C.向一定质量的硝酸银溶液中逐渐加入锌粉D.加热一定质量的高锰酸钾固体制取氧气A.浓硫酸长时间敞口露置于空气中B.向AgNO3和Cu(NO3)2的混合溶液中加入锌粉至过量C.向盐酸和氯化钙的混合溶液中加入碳酸钠溶液至过量D.向等质量、等质量分数的稀盐酸中分别加入铝粉和铁粉5.(2020黔东南改编)下列图像与对应的叙述相符合的是()A.高温煅烧一定质量的大理石B.一定温度下，向接近饱和的KNO3溶液中加入KNO3固体C.向一定质量的稀硫酸中逐滴加入氢氧化钡溶液至过量D.将MgCl2溶液与Ca(OH)2溶液混合6.下列图像不能正确反映其对应操作中各物理量变化关系的是()A.化学反应中，原子总数随时间的变化B.向一定量的饱和石灰水中加入少量生石灰C.加热木炭和氧化铜的固体混合物D.分别稀释浓度为10%的氢氧化钠溶液和10%的硫酸7.已知中和反应是放热反应，做中和反应实验时，向10mL氢氧化钠溶液中滴几滴酚酞溶液，然后再逐滴加入稀盐酸，下列有关图像正确的是()8．已知：CO2＋H2O＋CaCO3=== Ca(HCO3)2。
