过压保护电路介绍

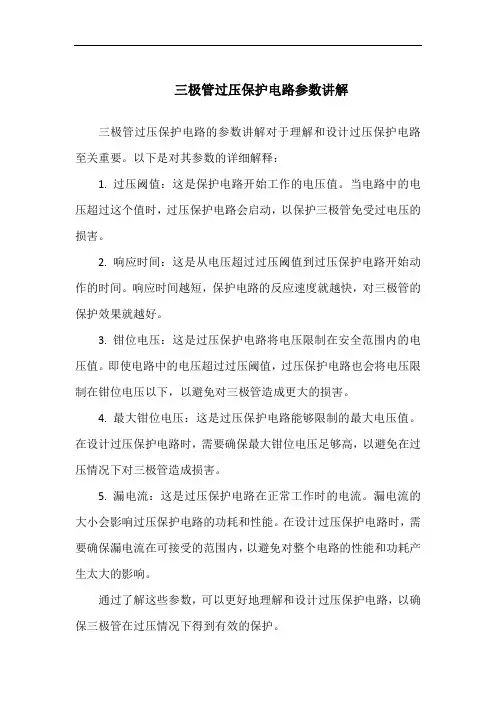

三极管过压保护电路参数讲解
三极管过压保护电路的参数讲解对于理解和设计过压保护电路至关重要。

以下是对其参数的详细解释：
1. 过压阈值：这是保护电路开始工作的电压值。

当电路中的电压超过这个值时，过压保护电路会启动，以保护三极管免受过电压的损害。

2. 响应时间：这是从电压超过过压阈值到过压保护电路开始动作的时间。

响应时间越短，保护电路的反应速度就越快，对三极管的保护效果就越好。

3. 钳位电压：这是过压保护电路将电压限制在安全范围内的电压值。

即使电路中的电压超过过压阈值，过压保护电路也会将电压限制在钳位电压以下，以避免对三极管造成更大的损害。

4. 最大钳位电压：这是过压保护电路能够限制的最大电压值。

在设计过压保护电路时，需要确保最大钳位电压足够高，以避免在过压情况下对三极管造成损害。

5. 漏电流：这是过压保护电路在正常工作时的电流。

漏电流的大小会影响过压保护电路的功耗和性能。

在设计过压保护电路时，需要确保漏电流在可接受的范围内，以避免对整个电路的性能和功耗产生太大的影响。

通过了解这些参数，可以更好地理解和设计过压保护电路，以确保三极管在过压情况下得到有效的保护。

过压保护电路原理
过压保护电路是一种用于保护电子设备免受电源输入过高电压的损害的电路。

它的原理是通过监测电源输入电压，并当电压超过预设阈值时，迅速切断电源，从而保护下游电子设备。

过压保护电路通常由一个电压比较器和一个继电器组成。

电压比较器负责监测电源输入电压，并将其与预设的阈值进行比较。

如果输入电压高于阈值，电压比较器将发出一个触发信号。

触发信号随后被传递给继电器，继电器将被激活，断开电源输入电路。

此外，过压保护电路常常还包括一个电源输入电压检测电路，用于确保准确测量电源输入电压。

检测电路通常由电阻、电容和操作放大器等元件组成。

它的功能是为电压比较器提供准确的输入电压值。

检测电路将检测到的电压信号传递给电压比较器，以进行比较。

过压保护电路的工作原理是基于阈值比较和继电器控制。

当输入电压超过设定的阈值时，电路将迅速切断电源。

这个过程是自动进行的，无需人工干预。

一旦电源输入电压恢复正常水平，过压保护电路将重新连接电源，使设备回到正常工作状态。

总之，过压保护电路通过监测电源输入电压，并在电压超过设定阈值时，迅速切断电源，从而保护电子设备免受过高电压的损害。

这种电路通过阈值比较和继电器控制实现，能够自动运行并确保设备的安全运行。

过压保护电路原理
过压保护电路是一种常用的电子保护装置，用于防止电路或电器设备受到过电压的损坏。

其工作原理是通过监测电路中的电压来判断电压是否超过了设定的安全范围，一旦检测到过压情况，就会采取相应的措施来保护电路或设备。

过压保护电路通常由以下几个主要组成部分构成：
1. 电压检测器：通过采集电路中的电压信号来实时监测电压的变化情况。

电压检测器通常采用电阻、电容、二极管等元件构成的电路来完成。

2. 比较器：将电压检测器采集到的电压信号与设定的安全阈值进行比较，判断是否发生了过压。

比较器可以是模拟或数字电路，其功能是判断输入信号是否超过了设定的阈值。

3. 控制器：一旦过压被检测到，控制器会向保护电路发送信号，触发相应的保护措施。

控制器可以是逻辑门电路、微处理器或专用的保护芯片。

4. 保护措施：过压被检测到后，保护措施会被激活以保护电路或设备。

常见的保护措施包括切断电源、短路电流、引入电阻、电容等，以消耗过多的电压或将其分流。

过压保护电路的工作原理是通过不断监测电路中的电压，并判断是否超过设定的阈值，一旦超过阈值，则触发保护措施以防
止电路或设备的损坏。

这种电路广泛应用于各种电子设备和电路中，保护电子器件免受过电压的损坏。

过压保护电路MAX6495-MAX6499/MAX6397/MAX6398过压保护(OVP)器件用于保护后续电路免受甩负载或瞬间高压的破坏。

器件通过控制外部串联在电源线上的n沟道MOSFET实现。

当电压超过用户设置的过压门限时，拉低MOSFET的栅极，MOSFET关断，将负载与输入电源断开。

过压保护器件数据资料中提供的典型电路可以满足大多数应用的需求(图1)。

然而，有些应用需要对基本电路进行适当修改。

本文讨论了两种类似应用：增大电路的最大输入电压，在过压情况发生时利用输出电容存储能量。

图1 过压保护的基本电路增加电路的最大输入电压虽然图1电路能够工作在72V瞬态电压，但有些应用需要更高的保护。

因此，如何提高OVP器件的最大输入电压是一件有意义的事情。

图2所示电路增加了一个电阻和齐纳二极管，用来对IN的电压进行箝位。

如果增加一个三极管缓冲器(图3)，就可以降低对并联稳压器电流的需求，但也提高了设计成本。

图2 增大最大输入电压的过压保护电路图3 功过三极管缓冲器增大输入电压的过压保护电路齐纳二极管的选择，要求避免在正常工作时消耗过多的功率，并可承受高于输入电压最大值的电压。

此外，齐纳二极管的击穿电压必须小于OVP的最大工作电压(72V)，击穿时齐纳二极管电流最大。

串联电阻(R3)既要足够大，以限制过压时齐纳二极管的功耗，又要足够小，在最小输入电压时能够维持OVP器件正常工作。

图2中电阻R3的阻值根据以下数据计算：齐纳二极管D1的击穿电压为54V;过压时峰值为150V，齐纳二极管的功率小于3W。

根据这些数据要求，齐纳二极管流过的最大电流为：3W/54V = 56mA根据这个电流，R3的下限为：(150V - 54V)/56mA = 1.7kWR3的峰值功耗为：(56mA)2 ×1.7kW = 5.3W如果选择比5.3W对应电阻更小的阻值，则会在电阻和齐纳二极管上引起相当大的功率消耗。

为了计算电阻R3的上限，必须了解供电电压的最小值。

单片机5v过压保护电路一、引言随着电子技术的不断发展，单片机在各领域应用日益广泛。

为确保单片机系统稳定可靠运行，过压保护电路设计显得尤为重要。

本文将介绍一种5V过压保护电路，旨在为单片机系统提供有效的过压保护。

二、5V过压保护电路原理1.过压保护必要性过压保护是为了防止单片机系统在供电电压超出正常范围时受到损坏。

当输入电压高于单片机工作电压时，过压保护电路能及时动作，将电压控制在安全范围内。

2.5V过压保护电路工作原理5V过压保护电路主要由稳压器、比较器、晶体管、电容和电阻等元件组成。

稳压器用于提供稳定的电源电压，比较器用于检测输入电压是否超过设定阈值，晶体管作为开关元件，实现输入电压的调整。

三、电路元件选择与设计1.稳压器选用线性稳压器，例如LM317，可提供稳定的输出电压，且具有短路保护和过温保护等功能。

2.比较器选用Operational Amplifier（如OP07），其具有高输入阻抗、低输出阻抗的特点，能够准确检测输入电压是否超过设定阈值。

3.晶体管选用硅材料NPN晶体管，如2N3904，作为开关元件。

在过压情况下，晶体管导通，将多余电压释放到地，从而实现过压保护。

4.电容和电阻电容选用陶瓷电容，如0.1uF，用于滤波和耦合；电阻选用固定电阻，如240Ω，用于限制电流。

四、电路元件布局与调试1.布局注意事项电路元件布局时，应注意以下几点：（1）各元件间相互干扰问题，尽量远离；（2）遵循信号flow，避免信号走弯；（3）电源线和地线宽度要足够，以减小电阻和电感；（4）电容尽量靠近电源输入端。

2.调试方法调试时，可通过改变比较器输入端电压，模拟过压情况，观察晶体管是否能够及时动作，将电压控制在安全范围内。

同时，检查各元件工作状态，确保电路正常工作。

五、应用实例1.某单片机系统过压保护电路设计以某单片机系统为例，其工作电压为5V。

根据实际需求，设定过压保护阈值为7V。

选用LM317线性稳压器、OP07运算放大器、2N3904晶体管等元件，按照上述电路原理和布局要求，设计过压保护电路。

ovp电路工作原理OVP电路，即过压保护电路（Over Voltage Protection Circuit），是一种用于保护电子设备免受过高电压损害的电路。

它通过监测输入电压，一旦电压超出设定范围，就会立即采取措施，防止过高电压进入设备，从而保护设备的安全和可靠运行。

OVP电路的工作原理可以分为以下几个步骤：1. 电压监测：OVP电路首先对输入电压进行监测。

它通常通过连接到电源输入的电压分压器或电压传感器来实现监测功能。

这些传感器会将输入电压信号降低到安全范围内的电压水平，以便进行后续处理。

2. 比较与判定：经过电压监测后，OVP电路将监测到的电压信号与设定的阈值进行比较。

阈值是根据所保护设备的规格和要求设定的，一般由电路设计师根据厂商提供的数据或经验来确定。

如果监测到的电压超出了设定的阈值，OVP电路将判定输入电压过高。

3. 触发保护措施：一旦判定输入电压过高，OVP电路将立即触发相应的保护措施。

这些措施可以采取多种形式，具体取决于所保护设备的特性和要求。

常见的保护措施包括切断电源供应、限流或电压降低等。

4. 过压保护恢复：一旦过压保护电路触发了保护措施，它需要等待一段时间来确保电压回到安全范围内，然后才能恢复正常工作。

这个恢复时间可以是固定的，也可以是根据具体情况动态调整的。

OVP电路的工作原理可以简单总结为：监测输入电压，比较与设定阈值，触发保护措施，等待电压恢复。

通过这一系列的操作，OVP 电路能够确保设备在输入电压超出安全范围时得到及时保护，避免损坏和故障。

在实际应用中，OVP电路广泛用于各种电子设备中，特别是对输入电压敏感的设备，如电源适配器、电池充电器等。

它能够有效地防止因输入电压异常而导致的设备损坏，提高设备的可靠性和稳定性。

OVP电路是一种重要的保护电路，能够在输入电压超出安全范围时及时采取保护措施，保护设备的安全和可靠运行。

它通过电压监测、比较与判定、保护措施触发和等待恢复等步骤实现其工作原理。

过压保护电路原理过压保护电路是一种常见的电子保护装置，它可以有效地保护电路和设备免受过高电压的损害。

在电路设计和应用中，过压保护电路起着非常重要的作用。

本文将介绍过压保护电路的原理和工作方式，以及其在实际应用中的一些注意事项。

过压保护电路的原理是基于电压比较器的工作原理。

当电路中的电压超过设定的阈值时，电压比较器将输出一个高电平信号，触发保护电路的动作。

保护电路可以采取多种方式来应对过压情况，例如切断电源、引入阻抗等。

通过及时有效地响应过压情况，保护电路可以保护电路和设备免受损坏。

在实际应用中，过压保护电路通常与其他保护装置相结合，构成完整的电子保护系统。

这些保护装置可以包括过流保护、过温保护等，共同保障电路和设备的安全可靠运行。

同时，过压保护电路的设计和选型需要考虑到电路的工作环境、电压波动范围、响应速度等因素，以确保其能够在各种情况下可靠工作。

在设计和应用过压保护电路时，需要注意以下几点。

首先，选择合适的电压比较器和触发器，以确保过压保护电路的准确性和可靠性。

其次，合理设置过压保护电路的阈值，不仅要考虑电路的额定工作电压，还要考虑到电压波动和峰值电压的影响。

最后，需要对过压保护电路进行充分的测试和验证，确保其在实际工作中能够可靠地发挥作用。

总之，过压保护电路是一种重要的电子保护装置，它通过电压比较器的原理实现对过压情况的及时响应，有效保护电路和设备免受损坏。

在实际应用中，需要合理设计和选型过压保护电路，并注意其与其他保护装置的配合，以确保电路和设备的安全可靠运行。

希望本文能够帮助读者更好地理解过压保护电路的原理和应用，为实际工程应用提供一些参考和借鉴。

场效应管过压保护电路原理过压保护电路是一种常见的电子保护装置，它能够保护电路中的各个元器件免受过高电压的损害。

而场效应管（MOSFET）则是过压保护电路中常用的关键元件之一，它具有高速响应、低功耗和可靠性高的特点。

本文将介绍场效应管过压保护电路的原理和工作方式。

过压保护电路主要用于当电路中的电压超过设定的阈值时，及时切断电路，以保护电路中的其他元件不受损害。

场效应管则是实现过压保护的重要组成部分。

场效应管的工作原理是通过改变栅极电势来控制源极和漏极之间的电流，从而实现对电路的开关控制。

在场效应管过压保护电路中，通常使用N沟道场效应管（N-MOSFET）作为主要的保护元件。

当电路中的电压超过设定的阈值时，过压保护电路会产生一个高电平信号，该信号经过一个电阻分压网络后，作为场效应管的栅极电压。

当栅极电压高于场效应管的阈值电压时，场效应管处于导通状态，源极和漏极之间的电流可以流通。

此时，场效应管扮演着一个开关的角色，允许电路中的电流通过。

当电路中的电压低于设定的阈值时，栅极电压低于场效应管的阈值电压，场效应管进入截止状态，电路中的电流被切断。

通过合理选择场效应管的参数和电阻分压网络的设计，可以实现不同的过压保护电路。

例如，可以通过调整电阻分压网络中的电阻值来改变阈值电压，从而实现不同的过压保护电路。

同时，还可以通过串联多个场效应管来增加保护电路的负载能力。

除了过压保护功能，场效应管还可以实现过流保护和过热保护等功能。

通过在电路中添加电流传感器和温度传感器等元件，可以实现对电路中的电流和温度的监测，从而实现对电路的全方位保护。

场效应管过压保护电路是一种常用的电子保护装置，它通过控制场效应管的导通和截止状态来实现对电路的过压保护。

场效应管具有高速响应、低功耗和可靠性高的特点，使得过压保护电路能够快速、准确地对电路进行保护。

通过合理选择场效应管的参数和电阻分压网络的设计，可以实现不同阈值的过压保护电路。

同时，场效应管还可以实现其他保护功能，如过流保护和过热保护。

场效应管过压保护电路原理随着现代电子设备的广泛应用，如何保护电路免受过压的损害成为了一个重要的问题。

过压保护电路是一种常用的解决方案，其中场效应管（MOSFET）起着关键作用。

本文将介绍场效应管过压保护电路的原理和工作原理。

1. 引言过压是指电路中电压超过了设定的安全范围。

过压可能导致电路元件的烧毁或设备的损坏，因此需要一种有效的过压保护机制。

场效应管作为一种常见的电子元件，可以通过控制其导通状态来实现过压保护。

2. 场效应管的基本原理场效应管是一种三端元件，包括源极、栅极和漏极。

其导通状态由栅极电压控制。

当栅极电压高于一定阈值时，场效应管导通；否则，场效应管截止。

场效应管有两种类型：N沟道型和P沟道型。

在本文中，我们将重点介绍N沟道型场效应管。

3. 过压保护电路的设计过压保护电路通常由一个过压检测电路和一个场效应管组成。

过压检测电路用于检测电路中的电压是否超过设定值，一旦检测到过压，就会控制场效应管的导通状态以阻断电路。

4. 过压检测电路过压检测电路通常由一个电压比较器和一个参考电压源组成。

电压比较器将电路中的电压与参考电压进行比较。

当电路中的电压超过参考电压时，电压比较器输出高电平信号，触发场效应管的导通。

否则，电压比较器输出低电平信号，场效应管截止。

5. 场效应管的工作原理当场效应管导通时，其漏极和源极之间的电阻非常小，几乎可以忽略不计。

这样，过压时电路中的电流会通过场效应管流向地，从而保护电路免受过压的损害。

当过压消失时，电压比较器检测到电路中的电压低于参考电压，输出低电平信号，使场效应管截止，电路恢复正常工作状态。

6. 过压保护电路的应用场效应管过压保护电路广泛应用于各种电子设备中，如电源、电路板和电动机控制电路等。

通过合理设计和使用过压保护电路，可以保护电子设备免受过压的损害，延长设备的使用寿命。

7. 小结场效应管过压保护电路通过控制场效应管的导通状态来保护电路免受过压的损害。

过压保护电路由过压检测电路和场效应管组成，过压检测电路用于检测电路中的电压是否超过设定值，一旦检测到过压，就会触发场效应管的导通。

过压保护电路工作原理
过压保护电路是一种常见的电路保护装置，它的作用是在电路电压超过设定值时，立即切断电路，保护电路中的元器件不被过高电压破坏。

过压保护电路是由一个过压保护器件和一个触发器件组成。

当电路电压超过设定值时，过压保护器件会自动熔断或者开关断路，触发器件接收到保护器件的信号，立即切断电路。

过压保护器件包括熔断器、保险丝、电子保护器等。

熔断器和保险丝主要通过热效应来实现过压保护，当电路电压过高时，保险丝内的金属丝会熔断，从而切断电路。

电子保护器则是通过电子元件来实现过压保护，当电路电压超过设定值时，电子保护器会自动切断电路。

触发器件可以是一个继电器、固态继电器或者其他开关装置。

当过压保护器件发生作用时，它会向触发器件发送信号，触发器件接收到信号后，就会切断电路。

触发器件的选择要根据电路的实际情况来确定，有些电路需要更快的响应速度，需要采用固态继电器。

过压保护电路的工作原理比较简单，但是在实际应用中，还需要考虑一些因素，比如过压保护器件的选择、触发器件的响应速度、电路负载等。

过压保护电路应用广泛，可以用于各种电路保护，比如电源保护、变频器保护、电机保护等。
