过压过流保护器电路图
作者：佚名来源：本站整理发布时间：2009-7-29 14:55:12 [收藏] [评论]
过压过流保护器
当电源供给电压或负载吸取的电流太大时，下图电路可断开负载给出故障指示。
正常工作时，Tr1和Tr2均截止，555复位，555中的放电晶体管导通，它从Tr3基极吸取电流，使Tr3处开饱和，电源5～12V便直接送主负载。
当负载吸取电流超过规定值时，Rsc上压降增加，使Tr1导通，5 55被触发，于是内部放电晶体管截止，跟着Tr3也截止，将电源与负载隔离，这时555处于单稳状态，单稳时间一到，只要负载过流现象不排除，555又重新触发，Tr3继续将负载隔离。
若负载出现过压，则经R4、R5、D1后Tr2导通，也使555触发，Tr3这时也将负载隔离。
对于过流或过压，555③脚均将输出高电位，使LED发光，表示负载处于隔离状态。
由于Tr3或者处于饱和，或者处于截止，因此只用一只功率晶体管便可工作。

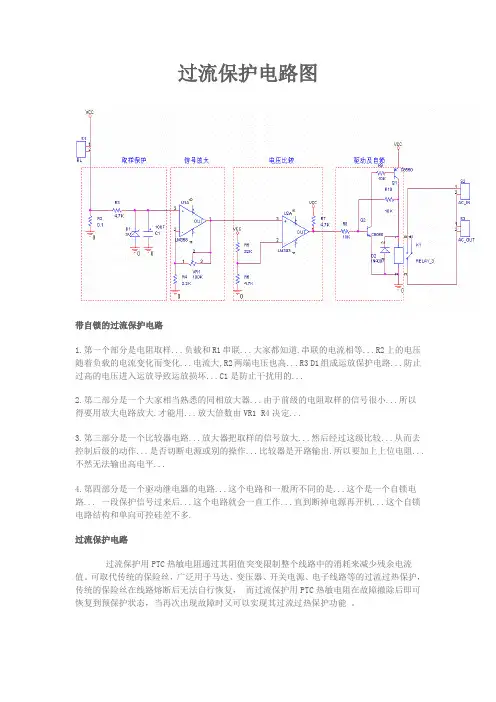

过流保护电路图带自锁的过流保护电路1.第一个部分是电阻取样...负载和R1串联...大家都知道.串联的电流相等...R2上的电压随着负载的电流变化而变化...电流大,R2两端电压也高...R3 D1组成运放保护电路...防止过高的电压进入运放导致运放损坏...C1是防止干扰用的...2.第二部分是一个大家相当熟悉的同相放大器...由于前级的电阻取样的信号很小...所以得要用放大电路放大.才能用...放大倍数由VR1 R4决定...3.第三部分是一个比较器电路...放大器把取样的信号放大...然后经过这级比较...从而去控制后级的动作...是否切断电源或别的操作...比较器是开路输出.所以要加上上位电阻...不然无法输出高电平...4.第四部分是一个驱动继电器的电路...这个电路和一般所不同的是...这个是一个自锁电路... 一段保护信号过来后...这个电路就会一直工作...直到断掉电源再开机...这个自锁电路结构和单向可控硅差不多.过流保护电路过流保护用PTC热敏电阻通过其阻值突变限制整个线路中的消耗来减少残余电流值。
可取代传统的保险丝，广泛用于马达、变压器、开关电源、电子线路等的过流过热保护，传统的保险丝在线路熔断后无法自行恢复，而过流保护用PTC热敏电阻在故障撤除后即可恢复到预保护状态，当再次出现故障时又可以实现其过流过热保护功能。
通用线路过流保护用PTC热敏电阻使用注意事项1、焊接在焊接时要注意，PTC热敏电阻器不能由于过分的加热而受到损害。
必须遵守下列的最高的温度，最长的时间和最小的距离：浸焊烙铁焊溶池温度 max. 260 ℃max. 360℃钎焊时间 max. 10s max. 5 s距PTC热敏电阻器最小的距离 min. 6mm min. 6mm在较恶劣的钎焊条件下将会引起电阻值的变化。
2、涂层和灌注在PTC热敏电阻器上加涂层和灌注时，不允许在固化和以后的处理中由于不同的热膨胀而出现机械应力。
过压过流保护电路设计过压过流保护电路是电子设备中非常重要的一种保护机制，能够有效地保护电路、电源和设备安全。
本文将介绍过压过流保护电路的设计原理和实现方法，主要包括过压保护电路、过流保护电路和整合过压过流保护电路。
过压保护电路是一种用于保护电子设备电路不受过高电压损害的电路。
其设计基于普通开关稳压电源，当输入电压超过可承受范围时，过压保护电路将不会通过输出端口向下的电路供电，从而使电路不受过高电压损害。
过压保护电路一般由电源稳压芯片、输血电阻、稳压二极管、开关二极管和放电二极管等组成。
输血电阻的作用是降低过高的输入电压，稳压二极管用于稳定输出电压，开关二极管用于控制输出电流的开关状态，放电二极管用于保护电源和电路不会受到电流的反冲击。
过压过流保护电路能够保护电路、电源和设备免受过压和过流损害，是电子设备中不可或缺的保护机制。
通过学习以上的设计原理和实现方法，可以更好地理解和应用该电路，提高电子设备的安全性和稳定性。
实际上，过压过流保护电路已经广泛应用于电子设备中，如手机、电脑、电视等。
它不仅可以保护电子设备本身，还可以保护用户的安全。
在使用充电器充电时，由于一些原因可能导致过压和过流现象，如果没有过压过流保护电路，充电器可能会过热甚至发生爆炸，从而对用户造成伤害。
从设计角度来看，过压过流保护电路的实现并不困难。
它可以通过选择合适的稳压芯片、二极管、电容等元器件进行电路设计和搭建，同时调整稳压芯片和比较器的参数，达到最佳的保护效果。
在实际应用中，需要根据具体需要进行适当的调整和优化，并进行充分的测试和验证，确保电路的安全可靠性。
随着市场对节能环保的要求日益增强，可以考虑采用智能化的过压过流保护电路，使设备在满足保护需要的能够实现尽可能的节能和环保效果。
在充电器中，可以通过控制输出电压和电流的大小和速度，实现节省能源的目的。
对于一些重要的应用场景，如汽车电路、机器人控制系统等，过压过流保护电路也具有重要的应用价值。
智能建筑Z H I N E N G J I A N Z H U简单实用的过流过压保护电路2005年第19卷第2期5工程建设与档案6157收稿日期:2005-03-04作者简介:许生礼(1947-),男,江苏江阴人,安徽省房地产公司六安市公司工程师.简单实用的过流过压保护电路许生礼(安徽省房地产公司六安市公司,安徽六安 237012)摘 要:为了保护生活环境,目前住宅小区均要求自建污水处理系统。
由于污水处理设备所用的电机都长期在地下室工作,为了延长电机的使用寿命,采用晶闸管及其控制模式实现过流过压保护。
关键词:环保;晶闸管;大电流;保护中图分类号:T M 307.2 文献标识码:A 文章编号:1671-4857(2005)02-0157-020 引 言根据环保要求,各住宅小区按要求均建立了自处理污水系统,由于现有设备均采用的是老式的电机保护系统(如热继电器等),导致经常发生烧毁污水泵电机及风机电机,影响了设备的正常使用,增加了运行成本。
为了保护电机,现使用简单的电子过流过压保护电路。
晶闸管以其额定电流大、额定电压高、效率高、反应快以及体积小等优点,作为中频静止逆变电源中主要元件而被选用,但其缺点是过载能力低。
因此,在晶闸管中频静止逆变电源中,为了使晶闸管免受大电流、高电压的冲击,均设置了过流过压保护电路。
当晶闸管中频静止电源用于金属熔炼时,由于负载为时变性元件,变化大,情况比较复杂,若保护不可靠,速度慢,故障一旦出现,晶闸管立即被损坏的现象常有发生。
影响了整个设备的性能和使用,因而保护电路显得尤为重要。
1 过流过压的保护过程如图1所示,可控硅中频静止电源主回路采用的是AC 2DC 2AC 变换电路。
从三相全控桥式整流器到单相桥式逆变器,均选用了晶闸管。
保护电路是把从电流、电压采样回路中所采取的电流和电压信号,经判断后,控制或封锁整流桥触发脉冲,使得三相全控整流桥输出电压为零,切断了逆变桥电源的供给,从而起到了保护整机的作用[1,2]。

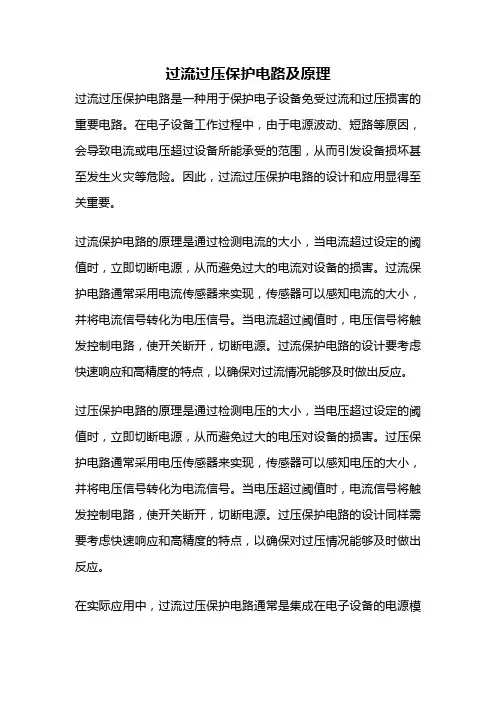

过流过压保护电路及原理过流过压保护电路是一种用于保护电子设备免受过流和过压损害的重要电路。
在电子设备工作过程中，由于电源波动、短路等原因，会导致电流或电压超过设备所能承受的范围，从而引发设备损坏甚至发生火灾等危险。
因此，过流过压保护电路的设计和应用显得至关重要。
过流保护电路的原理是通过检测电流的大小，当电流超过设定的阈值时，立即切断电源，从而避免过大的电流对设备的损害。
过流保护电路通常采用电流传感器来实现，传感器可以感知电流的大小，并将电流信号转化为电压信号。
当电流超过阈值时，电压信号将触发控制电路，使开关断开，切断电源。
过流保护电路的设计要考虑快速响应和高精度的特点，以确保对过流情况能够及时做出反应。
过压保护电路的原理是通过检测电压的大小，当电压超过设定的阈值时，立即切断电源，从而避免过大的电压对设备的损害。
过压保护电路通常采用电压传感器来实现，传感器可以感知电压的大小，并将电压信号转化为电流信号。
当电压超过阈值时，电流信号将触发控制电路，使开关断开，切断电源。
过压保护电路的设计同样需要考虑快速响应和高精度的特点，以确保对过压情况能够及时做出反应。
在实际应用中，过流过压保护电路通常是集成在电子设备的电源模块中的。
电源模块是电子设备的核心部件之一，负责将外部电源转化为设备所需的稳定电源。
过流过压保护电路可以有效地保护电源模块和整个电子设备免受过流和过压的危害。
除了过流过压保护电路，还有一些其他的保护电路也非常重要。
例如，过温保护电路可以检测设备内部温度的变化，当温度超过设定的阈值时，立即切断电源，避免设备因过热而损坏。
短路保护电路可以检测电路中是否存在短路情况，当检测到短路时，立即切断电源，以防止电流过大导致设备损坏。
过流过压保护电路是电子设备中非常重要的保护装置。
它能够有效地检测和响应电流和电压异常情况，保护设备免受损坏和危险。
在电子设备的设计和制造过程中，过流过压保护电路的合理设计和应用是至关重要的，它不仅可以提高设备的可靠性和安全性，还可以延长设备的使用寿命。

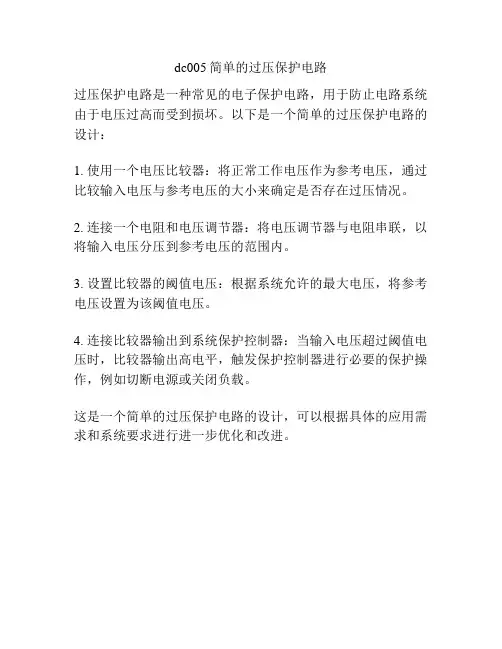

dc005简单的过压保护电路
过压保护电路是一种常见的电子保护电路，用于防止电路系统由于电压过高而受到损坏。
以下是一个简单的过压保护电路的设计：
1. 使用一个电压比较器：将正常工作电压作为参考电压，通过比较输入电压与参考电压的大小来确定是否存在过压情况。
2. 连接一个电阻和电压调节器：将电压调节器与电阻串联，以将输入电压分压到参考电压的范围内。
3. 设置比较器的阈值电压：根据系统允许的最大电压，将参考电压设置为该阈值电压。
4. 连接比较器输出到系统保护控制器：当输入电压超过阈值电压时，比较器输出高电平，触发保护控制器进行必要的保护操作，例如切断电源或关闭负载。
这是一个简单的过压保护电路的设计，可以根据具体的应用需求和系统要求进行进一步优化和改进。
开关电源常用保护电路-过热、过流、过压以及软启动保护电路1、引言随着科学技术的发展，电力电子设备与人们的工作、生活的关系日益密切，而电子设备都离不开可靠的电源，因此直流开关电源开始发挥着越来越重要的作用，并相继进入各种电子、电器设备领域，程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了直流开关电源。
同时随着许多高新技术，包括高频开关技术、软开关技术、功率因数校正技术、同步整流技术、智能化技术、表面安装技术等技术的发展，开关电源技术在不断地创新，这为直流开关电源提供了广泛的发展空间。
但是由于开关电源中控制电路比较复杂，晶体管和集成器件耐受电、热冲击的能力较差，在使用过程中给用户带来很大不便。
为了保护开关电源自身和负载的安全，根据了直流开关电源的原理和特点，设计了过热保护、过电流保护、过电压保护以及软启动保护电路。
2、开关电源的原理及特点2.1、工作原理直流开关电源由输入部分、功率转换部分、输出部分、控制部分组成。
功率转换部分是开关电源的核心，它对非稳定直流进行高频斩波并完成输出所需要的变换功能。
它主要由开关三极管和高频变压器组成。
图1 画出了直流开关电源的原理图及等效原理框图，它是由全波整流器，开关管V ，激励信号，续流二极管Vp ，储能电感和滤波电容 C 组成。
实际上，直流开关电源的核心部分是一个直流变压器。
2.2、特点为了适应用户的需求，国内外各大开关电源制造商都致力于同步开发新型高智能化的元器件，特别是通过改善二次整流器件的损耗，并在功率铁氧体( Mn-Zn)材料上加大科技创新，以提高在高频率和较大磁通密度下获得高的磁性能，同时 SMT技术的应用使得开关电源取得了长足的进展，在电路板两面布置元器件，以确保开关电源的轻、小、薄。
因此直流开关电源的发展趋势是高频、高可靠、低耗、低噪声、抗干扰和模块化。
直流开关电源的缺点是存在较为严重的开关干扰，适应恶劣环境和突发故障的能力较弱。

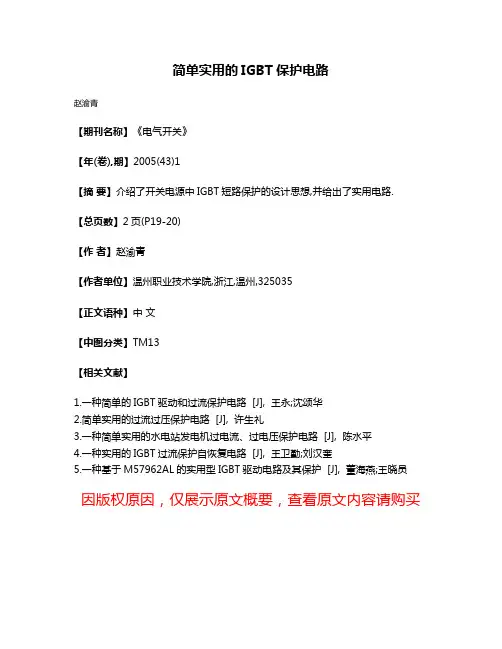

简单实用的IGBT保护电路
赵渝青
【期刊名称】《电气开关》
【年(卷),期】2005(43)1
【摘要】介绍了开关电源中IGBT短路保护的设计思想,并给出了实用电路.【总页数】2页(P19-20)
【作者】赵渝青
【作者单位】温州职业技术学院,浙江,温州,325035
【正文语种】中文
【中图分类】TM13
【相关文献】
1.一种简单的IGBT驱动和过流保护电路 [J], 王永;沈颂华
2.简单实用的过流过压保护电路 [J], 许生礼
3.一种简单实用的水电站发电机过电流、过电压保护电路 [J], 陈水平
4.一种实用的IGBT过流保护自恢复电路 [J], 王卫勤;刘汉奎
5.一种基于M57962AL的实用型IGBT驱动电路及其保护 [J], 董海燕;王晓员因版权原因，仅展示原文概要，查看原文内容请购买。

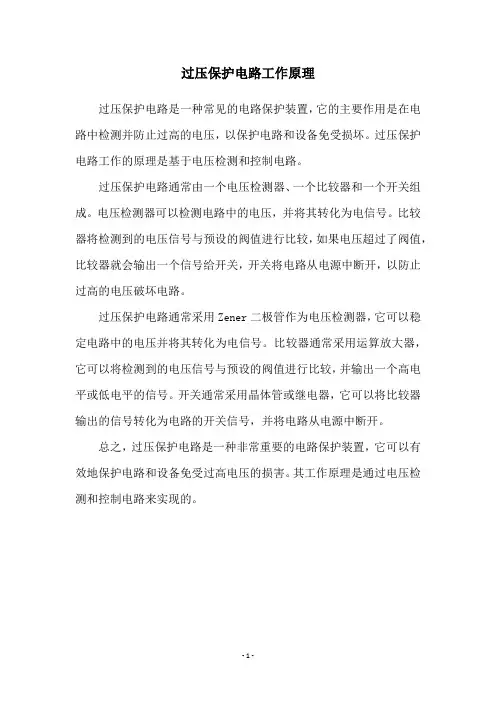

过压保护电路工作原理
过压保护电路是一种常见的电路保护装置，它的主要作用是在电路中检测并防止过高的电压，以保护电路和设备免受损坏。
过压保护电路工作的原理是基于电压检测和控制电路。
过压保护电路通常由一个电压检测器、一个比较器和一个开关组成。
电压检测器可以检测电路中的电压，并将其转化为电信号。
比较器将检测到的电压信号与预设的阀值进行比较，如果电压超过了阀值，比较器就会输出一个信号给开关，开关将电路从电源中断开，以防止过高的电压破坏电路。
过压保护电路通常采用Zener二极管作为电压检测器，它可以稳定电路中的电压并将其转化为电信号。
比较器通常采用运算放大器，它可以将检测到的电压信号与预设的阀值进行比较，并输出一个高电平或低电平的信号。
开关通常采用晶体管或继电器，它可以将比较器输出的信号转化为电路的开关信号，并将电路从电源中断开。
总之，过压保护电路是一种非常重要的电路保护装置，它可以有效地保护电路和设备免受过高电压的损害。
其工作原理是通过电压检测和控制电路来实现的。
- 1 -。
过流保护电路图，供大家学习使用！一个带过流保护加开关机控制的线性电源，这个电源电路可以分为二个部分来分析，左边的部分是过流检测，右边的是控制和输出。
1.我们先来看看这个左边的过流保护1.过流检测电路左边的过流保护电路简化下就是这样子了，检测原理是，当Q1的EB二端电压为0.7V左右的时候.Q1导通，C端输出电压，这样完成过流检测的原理，.检测电流的大小取决于R1、R2的值，不知道设计者在这里为什么这样设计，我不知道这二个二极管参数，应该不是普通的二极管,因为普通的二极管压降太大.一个约0.7V.二个串联起来就1.4了，接成这样就没有太大的实际意义了，因为三极管EB二端电压超过0.7V就导通了，导通后电路就会切断后级的输出，这样起到保护作用，通过仿真.感觉到如果是二个普通二极管.这样串联起来没什么意义，如果有上面这二个二极管资料的朋友,请提供上来...一起讨论下...过流保护电路就这么简单.2.控制输出电路控制输出电路在这里.我们也简化下...其实就是由普通的三极管组成的开关电路下面是简化后的图在这里我把场效应管换了下，方便仿真，其实原理是一样的，电路要有电压输出.必须得三个三极管全导通，Q1 的导通取决于Q2，Q3的导通...Q2的导通取决于3.3V电压，Q3的导通在这里面则是由C1来提供的...电路的原理是这样...上电...Q2导通...Q3由开关机信号...经C1后再导通...Q2 Q3全导通后.Q1才能导通，Q1导通后，Q3的B极电压则由R3提供，达到稳定的状态...在这里的C1非常关键...因为C1是启动电容...如果没有C1 Q3无法导通...无法导通则整个电路都没办法工作...不过这样的方式不是很稳定...设计不合理的情况下.使电源难以启动...[本帖最后由lion364 于2008-12-1 11:43 编辑]。

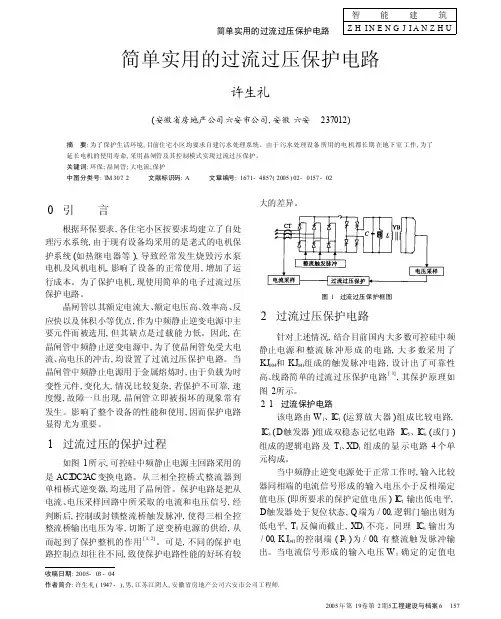

智
能建筑
Z H I N E N G J I A N Z H U
简单实用的过流过压保护电路
2005年第19卷第2期《工程建设与档案》157
收稿日期:2005-03-04
作者简介:许生礼(1947-),男,江苏江阴人,安徽省房地产公司六安市公司工程师.
简单实用的过流过压保护电路
许生礼
(安徽省房地产公司六安市公司,安徽六安 237012)
摘 要:为了保护生活环境,目前住宅小区均要求自建污水处理系统。
由于污水处理设备所用的电机都长期在地下室工作,为了延长电机的使用寿命,采用晶闸管及其控制模式实现过流过压保护。
关键词:环保;晶闸管;大电流;保护
中图分类号:T M307.2 文献标识码:A 文章编号:1671-4857(2005)02-0157-02
0 引 言
根据环保要求,各住宅小区按要求均建立了自处理污水系统,由于现有设备均采用的是老式的电机保护系统(如热继电器等),导致经常发生烧毁污水泵电机及风机电机,影响了设备的正常使用,增加了运行成本。
为了保护电机,现使用简单的电子过流过压保护电路。
晶闸管以其额定电流大、额定电压高、效率高、反应快以及体积小等优点,作为中频静止逆变电源中主要元件而被选用,但其缺点是过载能力低。
因此,在晶闸管中频静止逆变电源中,为了使晶闸管免受大电流、高电压的冲击,均设置了过流过压保护电路。
当晶闸管中频静止电源用于金属熔炼时,由于负载为时变性元件,变化大,情况比较复杂,若保护不可靠,速度慢,故障一旦出现,
晶闸管立即被损坏的现象常有发生。
影响了整个设备的性能和使用,因而保护电路显得尤为重要。
1 过流过压的保护过程
如图1所示,可控硅中频静止电源主回路采用的
是AC 2DC 2AC 变换电路。
从三相全控桥式整流器到单相桥式逆变器,均选用了晶闸管。
保护电路是把从电流、电压采样回路中所采取的电流和电压信号,经判断后,控制或封锁整流桥触发脉冲,使得三相全控整流桥输出电压为零,切断了逆变桥电源的供给,从
而起到了保护整机的作用[1,2]。
可是,不同的保护电路控制点却往往不同,致使保护电路性能的好坏有较
大的差异。
图1 过流过压保护框图
2 过流过压保护电路
针对上述情况,结合目前国内大多数可控硅中频静止电源和整流脉冲形成的电路,大多数采用了KJ 004和KJ 041组成的触发脉冲电路,设计出了可靠性
高、线路简单的过流过压保护电路[3]
,其保护原理如
图2所示。
2.1 过流保护电路
该电路由W 1、I C 1(运算放大器)组成比较电路,I C 3(D 触发器)组成双稳态记忆电路I C 5、I C 6(或门)
组成的逻辑电路及T 1、XD 1组成的显示电路4个单元构成。
当中频静止逆变电源处于正常工作时,输入比较器同相端的电流信号形成的输入电压小于反相端定值电压(即所要求的保护定值电压)I C 1输出低电平,D 触发器处于复位状态,Q 端为“0”,逻辑门输出则为
低电平,T 1反偏而截止,XD 1不亮。
同理I C 6输出为“0”,KJ 041的控制端(P 7)为“0”,有整流触发脉冲输出。
当电流信号形成的输入电压W 1确定的定值电
智能建筑
Z H I N E N G J I A N Z H U
简单实用的过流过压保护电路
158 2005年第19卷第2期《工程建设与档案》
压,即保护值时,I C 1输出高电平,使I C 3迅速翻转,Q
端输出“1”,并记忆故障信号。
逻辑门I C 5、I C 6亦输出为高点平。
T 1正偏导通,使XD 1点亮,给出过流信号指示。
I C 6输出高电平,KJ 041的P 7端为“1”,封锁了触发脉冲输出,这样整流桥失去触发脉冲而输出电压为“0”
,因此起到了保护作用。
2.2 过压保护电路
过压保护由W 2、I C 2、I C 4、I C 7、I C 6、T 2及XD 2共同来承担,工作原理与过流保护完全相同,只是输入
信号取自电压采样电路[4]
,如图2所示。
其中,S 1、S 2为响应复位按钮。
图2 运算放大器和D 触发器构成的过流过压保护电路
该电路具有如下特点:
(1)响应速度快。
该电路所用的主要元件是运放(组成比较器0和D )触发器(组成双稳态电路),控制点是直接控制KJ 041的P 7端,它们翻转速度均比较快,所以保护的速度快、灵敏度高。
(2)抗干扰能力强,且功耗低。
避免了该动作的而不动作,不应动作却误动作的失控现象,极大地提高了保护线路的可靠性。
(3)线路简单,调试、维修方便,成本低。
该电路已在1Hz 可控硅中频静止电源上反复试验,在实际使用中证明是完全可行的。
该电路不仅对可控硅中频静止电源适用,而且对其它电器设备的过流过压保护也适用。
〔参考文献〕
[1] 王兆康.逆变电源[M ].北京:机械工业出版社,1991.[2] 莫正康.交流技术[M ].北京:机械工业出版社,1992.
[3] 苏开才,毛宗源.现代功率电子技术[M ].北京:国防工业出版
社,1995.
[4] 张纯江.一种实现可关断晶闸管过流保护方法[J ].电力电子技
术,1995,29(3):1-4.
