过压保护电路
开关管的开关频率就是行频，采用PTN3361行频作为开关管的工作频率是为了减小开关电源对图像的干扰影响。
由于开关管的开关频率是由行频控制的，这样开关管的工作周期是一定的。
开关管导通时间的长短是由输出电压的大小决定的，它是可以改变的，所以这是一个调宽式电路。
过压保护电路分析.开关型稳压电源的一个优点是能够很方便地引入各种保护电路，这一电源电路设有3种保护电路：一是过压保护电路，二是行输出过流保护电路，三是场瑜出级短路保护电路。
图3-165所示是这种机芯电源电路中的保护电路，电路中的VT704用于保护电路中的晶闸管，VT702是行输出管，M601构成场输出级
电路，rl703是行输出变压器。
过压保护电路是用来防止彩色电视机中高压太高的电路，当高压太高时会出现危险情况。
这一保护电路的工作原理是这样：当高压升高时，行输出变压器T703的另一组绕组(②．⑧)两端的电压也升高，这一电压经VD707、VD705和C729构成的倍压整流电路的整流，再经C730滤波后，加到电源电路中CP701的①脚上，经内电路中的Rl、R2分压，加到稳压二极管上，使之导通，这样CP701的③脚输出一个直流电压，加到晶闸管控制极上，使之导通。
在VT704导通后，将电阻R729接地，由于该电阻只有1Q，这样相当于将稳压电源+60V输出端对地短接，使脉冲变压器的二次绕组对地短接，自激振荡所需要的正反馈被破坏，电源电路停止工作，没有直流电压输出，达到过压保护的目的。
开关电源过欠压、 过流、 过温、 软启动详解！
圆石矗>
夕��
ry =,· ·•输出过压保护电路
当用户在使用电源模块时，可能会由于某种原因，造成模块输出电压升高，为了保护用户电路板上的器件不被损坏，当模块的输出电压高于一定值时，模块必须封锁脉冲，阻止输出电压的继续上升。
Vcc1
Vo Vcc1 R330 51K D317 1N4148
R340 3K C315
Q_ 1u
R341 8.2K R334 20K-
R338 3K
D319 1N4148 Vo: 输出电压正极Vc c1: 辅助电源Co ntr ol: 控制信号231扣c 0 丁—寸
R343 100K
0321 1N4148 control
C316 0.1u 图1直流电压输出过压保护电路原理图
D320产生一个5.1V 电压基准送至运放U301反相输入端，R330、R334、R336用于检测输出电压检测电压值送至运放U 301同相输入端。
图11综合电路3
VIN R40 \文
100K R44 3.3k R43
R42 10K 欠压，过温，CNT保护综合电路举例(4)Vref OC207 J �RT1 i PT028 斗；s o R 35R39 ! 10K t
2.55K I C27 0.01U
二�.:i R41 27K C28 0.1U VDD f ＿＝ 10K vc ｀＇ Q10鲁 1 �I 1 I C30j_-;-�R181K 唱,:-
帘。
过压保护电路原理
过压保护电路是一种常用的电子保护装置，用于防止电路或电器设备受到过电压的损坏。
其工作原理是通过监测电路中的电压来判断电压是否超过了设定的安全范围，一旦检测到过压情况，就会采取相应的措施来保护电路或设备。
过压保护电路通常由以下几个主要组成部分构成：
1. 电压检测器：通过采集电路中的电压信号来实时监测电压的变化情况。
电压检测器通常采用电阻、电容、二极管等元件构成的电路来完成。
2. 比较器：将电压检测器采集到的电压信号与设定的安全阈值进行比较，判断是否发生了过压。
比较器可以是模拟或数字电路，其功能是判断输入信号是否超过了设定的阈值。
3. 控制器：一旦过压被检测到，控制器会向保护电路发送信号，触发相应的保护措施。
控制器可以是逻辑门电路、微处理器或专用的保护芯片。
4. 保护措施：过压被检测到后，保护措施会被激活以保护电路或设备。
常见的保护措施包括切断电源、短路电流、引入电阻、电容等，以消耗过多的电压或将其分流。
过压保护电路的工作原理是通过不断监测电路中的电压，并判断是否超过设定的阈值，一旦超过阈值，则触发保护措施以防
止电路或设备的损坏。
这种电路广泛应用于各种电子设备和电路中，保护电子器件免受过电压的损坏。
过压保护电路
最近在做一个东西，以前用的一个过压保护电路，保护范围不够大，测试了一下，超过26V就不行了（26V一下还是很好用的，也在我上传的文库里），但是我的保护电压设定的是28V，所以又另外换了一个方案，电路其实很简单，肯定也有很多人在用这个电路，但是我没见有谁分享出来，所以就贴出来，和大家分享，为需要但又不知如何下手的朋友提供个参考。
下面分析下原理。
1、当VCC_IN电压在28V以内的时候，稳压管D1不会导通，所以Q1就相当于通过R1和R4两个电阻上拉到VCC_IN，Q1截止，注意Q1是PNP的管子！Q1截止，就相当于是个开路，可以将左边部分电路去掉，相当于下面电路
Shao_hx 2012-04-10
这样Q2就会导通，VCC_OUT就会有输出，给后级电路供电。
2、当VCC_IN超过28V，稳压管导通，并使稳压管阴极电压维持在28V，这样，Q1的BE极间电压就不为0，三极管开始导通，从而使Q2的门极电压等于源极电压，使其关断。
则后级供电也就断开了。
图中VD2是为了保护三极管的BE极电压不要超过范围，稳压管的稳压值不的高于三极管BE级间电压所能承受的范围。
如果觉得对您有帮助，请朋友推荐一下，谢谢！
本人QQ：330597893，愿结识有共同爱好的朋友。
Shao_hx 2012-04-10。
过压保护电路MAX6495-MAX6499/MAX6397/MAX6398过压保护(OVP)器件用于保护后续电路免受甩负载或瞬间高压的破坏。
器件通过控制外部串联在电源线上的n沟道MOSFET实现。
当电压超过用户设置的过压门限时，拉低MOSFET的栅极，MOSFET关断，将负载与输入电源断开。
过压保护器件数据资料中提供的典型电路可以满足大多数应用的需求(图1)。
然而，有些应用需要对基本电路进行适当修改。
本文讨论了两种类似应用：增大电路的最大输入电压，在过压情况发生时利用输出电容存储能量。
图1 过压保护的基本电路增加电路的最大输入电压虽然图1电路能够工作在72V瞬态电压，但有些应用需要更高的保护。
因此，如何提高OVP器件的最大输入电压是一件有意义的事情。
图2所示电路增加了一个电阻和齐纳二极管，用来对IN的电压进行箝位。
如果增加一个三极管缓冲器(图3)，就可以降低对并联稳压器电流的需求，但也提高了设计成本。
图2 增大最大输入电压的过压保护电路图3 功过三极管缓冲器增大输入电压的过压保护电路齐纳二极管的选择，要求避免在正常工作时消耗过多的功率，并可承受高于输入电压最大值的电压。
此外，齐纳二极管的击穿电压必须小于OVP的最大工作电压(72V)，击穿时齐纳二极管电流最大。
串联电阻(R3)既要足够大，以限制过压时齐纳二极管的功耗，又要足够小，在最小输入电压时能够维持OVP器件正常工作。
图2中电阻R3的阻值根据以下数据计算：齐纳二极管D1的击穿电压为54V;过压时峰值为150V，齐纳二极管的功率小于3W。
根据这些数据要求，齐纳二极管流过的最大电流为：3W/54V = 56mA根据这个电流，R3的下限为：(150V - 54V)/56mA = 1.7kWR3的峰值功耗为：(56mA)2 ×1.7kW = 5.3W如果选择比5.3W对应电阻更小的阻值，则会在电阻和齐纳二极管上引起相当大的功率消耗。
为了计算电阻R3的上限，必须了解供电电压的最小值。
开关电源原理一、开关电源的电路组成：开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM 控制器电路、输出整流滤波电路组成。
辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。
开关电源的电路组成方框图如下：二、输入电路的原理及常见电路：1、AC输入整流滤波电路原理：① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。
当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。
②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。
因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。
③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。
若C5容量变小，输出的交流纹波将增大。
2、 DC输入滤波电路原理：① 输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。
C3、C4为安规电容，L2、L3为差模电感。
② R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。
在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。
当C6上的电压充至Z1的稳压值时Q2导通。
如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。
输出过压保护电路①输出过压保护电路的作用是：当输出电压超过设计值时，把输出电压限定在一安全值的范围内。
当开关电源内部稳压环路出现故障或者由于用户操作不当引起输出过压现象时，过压保护电路进行保护以防止损坏后级用电设备。
在测试与测量应用中，必须为放大器、电源以及类似部件的输出端提供过压保护。
实现这一任务的传统方式是在输出节点中增加串联电阻，并在电源线路或其它阈值电压上增加箝位二极管（图1）。
这个电阻大大减小了电流输出的能力，以及低阻负载的输出电压摆幅。
另外一种方案是用保险丝或其它限流器件，它优于这些箝位电路的高吸能能力。
当源电阻R6上的压降大于耗尽型MOSFET Q1与Q2的栅极阈值电压时，图2电路是作为一个双极电流源，从而限制了通过箝位二极管的电流。
这种方案的缺点是在过载条件下，串联元件上有大的功耗。
②有一种合理的方案是当输出端子上存在过载电压时，将放大器输出节点与输出端子断开一段时间。
几十年来，工程师都在音响功率放大器中使用机电继电器完成这种串联断接，不过原因不同，他们是用于扬声器保护。
SSR（固态继电器）（包括光电子、光伏电池、OptoMOS和PhotoMOS器件）适合完成中等强度电流的负载断接任务，因为其控制端与负载端之间有电流绝缘。
③图3中的串联保护电路使用一只串接的大电压SSR，切断放大器的输出端。
当输出电压升高到正基准电压以上或低于负基准电压阈值时，就会使IC2或IC3比较器变换自己的输出状态，通过与逻辑器件IC5关断SSR IC4。
图4显示了实现这种方案的简单电路。
图4中的电路只需要少量外接元件，使用一只SSR作输出过压保护。
上升的过压使IC2中的两只晶体管截止，切断了流经IC3控制LED的电流。
继电器IC3打开，保护放大器与箝位二极管。
该电路经过了一系列Clare、Matsushita Electronic Works和Panasonic SSR的测试，它们有的带内部电流保护，有的不带。
直流电源过电压、欠电压及过流保护电路该保护电路在直流电源输入电压大于30V或小于18V或负载电流超过35A时，晶闸管都将被触发导通，致使断路器QF跳闸。
图中，YR为断路器QF的脱扣线圈；KI为过电流继电器。
带过流保护的电动自行车无级调速电路图中，RC为补偿网络，以改善电动机的力矩特性。
具体数值由实验决定。
电路如图16-91所示。
它适用于电动自行车或电动三轮车。
调节电位器RP，可改变由555时基集成电路A组成的方波发生器的方波占空比，达到调速的目的。
Rs是过电流取样电阻，当电动机过载时，Rs上的压降增大，使三极管VTz导通，触发双向晶闸管V导通，分流了部分负载，从而保护了功率管VTi。
过流保护用电子保险的制作电路图本电路适用于直流供电过流保护，如各种电池供电的场合。
如果负载电流超过预设值，该电子保险将断开直流负载。
重置电路时，只需把电源关掉，然后再接通。
该电路有两个联接点(A、B标记)，可以连接在负载的任意一边。
负载电流流过三极管T4、电阻R10和R11。
A、B端的电压与负载电流成正比，大多数的电压分配在电阻上。
当电源刚刚接通时，全部电源电压加在保险上。
三极管T2由R4的电流导通，其集电极的电流值由下式确定：VD4=VR7+0.6。
因为D4上的电压(VD4)和R7上的电压(VR7)是恒定的，所以T2的集电极电流也是恒定。
该三极管提供稳定的基极电流给T3，因而使其导通，接着又提供稳定的基极电流给T4。
保险导电，负载有电流流过。
当电源刚接通时，电容器C1提供一段延时，从而避免T1导电和保持T2断开。
保险上的电压(VAB)通常小于2V，具体值取决于负载电流。
当负载电流增大时，该电压升高，并且在二极管D4导通时，达到分流部分T2的基极电流，T2的集电极电流因而受到限制。
由此，保险上的电压进一步增大，直到大约4.5V，齐纳二极管D1击穿，使T1导通，T2便截止，这使得T3和T4也截止，此时保险上的电压增大，并且产生正反馈，使这些三极管保持截止状态。
开关电源的各种过压保护电路开关电源输出过压保护电路，有通过控制自身电源来调节的，也有防止外部电压过高带来的电源损伤，自身调节一般是指，过压电路是在反馈环路出现问题的时候，控制输出电压不至于太高，或者是关闭开关电源控制，来避免输出电解电容与后级的用电设备损坏。
那我们就要知道当过压时，是限制电压不要超过一个电压还是要求关闭电源。
只有知道了要求后就根据要求来设计电路。
图1是输出保护电路的一种，这种电路应用非常多，他是用TL431与光耦的搭配，靠光耦的导通来控制原边的控制芯片停机，实现过于保护，的他的好处是过压保护电压精度高，一般应用到后级需要严格控制电源的电源。
他的成本是比较高的。
图2也是一种输出保护电路，这种电路就是在上一个电路的基础上进行了变动，原理是本来利用TL431来检测输出电压的电路改成了一个稳压管，稳压管的精度是没有TL431高的，但是价格比TL431便宜，这也就是他的优势，缺点是他的精度不高，对于这种电路一般应用在没有要求具体多少电压过压的电源，就是在出现过压的时候起到一个保护电解电容的作用，不至于电解电容坏。
上面的两种方法，我们一直看到有一个光耦的存在，这是应为我们的电源是隔离的原因，但是光耦的价格也是不便宜的。
如果不需要过压精度很高，那么我们是不是可以想办法吧光耦去除，而且是能检测输出电压的办法，是不是最好了，那有什么好的办法了，隔离不用光耦，我们是不是就想到用互感器等磁芯器件，但是这又违背了价格便宜的问题，最好是在不增加其他器件的基础上就能实现过压保护功能。
隔离电源我们都会有一个隔离变压器，这是每一个开关电源都有的，那么我们是不是可以利用这一个开关变压器来实现，我们知道电源是有VCC绕组，我们能不能用VCC绕组来实现过压保护了，肯定是可以的，只是精度与一致性不好，但是价格便宜，如果在你的接受范围内的话，是不是很好。
那么就有了下面的电路图，下面Latch脚是芯片检测过压的脚。
上面的三种电路都是对于电源自身反馈环路有问题的时才有作用，那要是输出电压被外电压强制提高怎么办了,很多的时候就想到了，看下面的图，是不是增加了一个TVS，这一个TVS 只能够钳位过压非常短的时间，要是长时间的，可能会坏，但是他的价格便宜。
过压保护电路原理过压保护电路是一种常见的电子保护装置，它可以有效地保护电路和设备免受过高电压的损害。
在电路设计和应用中，过压保护电路起着非常重要的作用。
本文将介绍过压保护电路的原理和工作方式，以及其在实际应用中的一些注意事项。
过压保护电路的原理是基于电压比较器的工作原理。
当电路中的电压超过设定的阈值时，电压比较器将输出一个高电平信号，触发保护电路的动作。
保护电路可以采取多种方式来应对过压情况，例如切断电源、引入阻抗等。
通过及时有效地响应过压情况，保护电路可以保护电路和设备免受损坏。
在实际应用中，过压保护电路通常与其他保护装置相结合，构成完整的电子保护系统。
这些保护装置可以包括过流保护、过温保护等，共同保障电路和设备的安全可靠运行。
同时，过压保护电路的设计和选型需要考虑到电路的工作环境、电压波动范围、响应速度等因素，以确保其能够在各种情况下可靠工作。
在设计和应用过压保护电路时，需要注意以下几点。
首先，选择合适的电压比较器和触发器，以确保过压保护电路的准确性和可靠性。
其次，合理设置过压保护电路的阈值，不仅要考虑电路的额定工作电压，还要考虑到电压波动和峰值电压的影响。
最后，需要对过压保护电路进行充分的测试和验证，确保其在实际工作中能够可靠地发挥作用。
总之，过压保护电路是一种重要的电子保护装置，它通过电压比较器的原理实现对过压情况的及时响应，有效保护电路和设备免受损坏。
在实际应用中，需要合理设计和选型过压保护电路，并注意其与其他保护装置的配合，以确保电路和设备的安全可靠运行。
希望本文能够帮助读者更好地理解过压保护电路的原理和应用，为实际工程应用提供一些参考和借鉴。

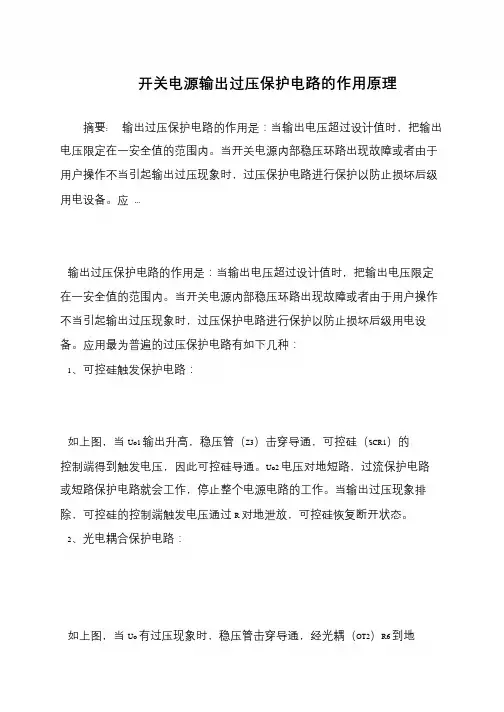

开关电源输出过压保护电路的作用原理
摘要: 输出过压保护电路的作用是：当输出电压超过设计值时，把输出电压限定在一安全值的范围内。
当开关电源内部稳压环路出现故障或者由于用户操作不当引起输出过压现象时，过压保护电路进行保护以防止损坏后级用电设备。
应...
输出过压保护电路的作用是：当输出电压超过设计值时，把输出电压限定在一安全值的范围内。
当开关电源内部稳压环路出现故障或者由于用户操作不当引起输出过压现象时，过压保护电路进行保护以防止损坏后级用电设备。
应用最为普遍的过压保护电路有如下几种：
1、可控硅触发保护电路：
如上图，当Uo1 输出升高，稳压管（Z3）击穿导通，可控硅（SCR1）的控制端得到触发电压，因此可控硅导通。
Uo2 电压对地短路，过流保护电路或短路保护电路就会工作，停止整个电源电路的工作。
当输出过压现象排除，可控硅的控制端触发电压通过R 对地泄放，可控硅恢复断开状态。
2、光电耦合保护电路：
如上图，当Uo 有过压现象时，稳压管击穿导通，经光耦（OT2）R6 到地。
过压过流保护电路设计过压过流保护电路是电子设备中非常重要的一种保护机制，能够有效地保护电路、电源和设备安全。
本文将介绍过压过流保护电路的设计原理和实现方法，主要包括过压保护电路、过流保护电路和整合过压过流保护电路。
过压保护电路是一种用于保护电子设备电路不受过高电压损害的电路。
其设计基于普通开关稳压电源，当输入电压超过可承受范围时，过压保护电路将不会通过输出端口向下的电路供电，从而使电路不受过高电压损害。
过压保护电路一般由电源稳压芯片、输血电阻、稳压二极管、开关二极管和放电二极管等组成。
输血电阻的作用是降低过高的输入电压，稳压二极管用于稳定输出电压，开关二极管用于控制输出电流的开关状态，放电二极管用于保护电源和电路不会受到电流的反冲击。
过压过流保护电路能够保护电路、电源和设备免受过压和过流损害，是电子设备中不可或缺的保护机制。
通过学习以上的设计原理和实现方法，可以更好地理解和应用该电路，提高电子设备的安全性和稳定性。
实际上，过压过流保护电路已经广泛应用于电子设备中，如手机、电脑、电视等。
它不仅可以保护电子设备本身，还可以保护用户的安全。
在使用充电器充电时，由于一些原因可能导致过压和过流现象，如果没有过压过流保护电路，充电器可能会过热甚至发生爆炸，从而对用户造成伤害。
从设计角度来看，过压过流保护电路的实现并不困难。
它可以通过选择合适的稳压芯片、二极管、电容等元器件进行电路设计和搭建，同时调整稳压芯片和比较器的参数，达到最佳的保护效果。
在实际应用中，需要根据具体需要进行适当的调整和优化，并进行充分的测试和验证，确保电路的安全可靠性。
随着市场对节能环保的要求日益增强，可以考虑采用智能化的过压过流保护电路，使设备在满足保护需要的能够实现尽可能的节能和环保效果。
在充电器中，可以通过控制输出电压和电流的大小和速度，实现节省能源的目的。
对于一些重要的应用场景，如汽车电路、机器人控制系统等，过压过流保护电路也具有重要的应用价值。
电路设计⼲货——过压保护电路常⽤直流电源在很多的电⼦产品设计中，电源部分是极为重要的，也是很容易损坏的。
⼀⽅⾯是输⼊的电源极性错误，这个我们之前的⽂章，也介绍了⼀部分防⽌极性发⽣错误的电路。
另外⼀⽅⾯是输⼊的电压过⾼。
下⾯我们主要讨论如何简单、可靠的解决这个问题。
1、对于浪涌电压的保护⽐如在电⼦器件电源前端的电源不稳定，如汽车电瓶在汽车启动时，会产⽣很⼤的浪涌电压。
对于此类过压电源的保护，⼀般采⽤TVS管去保护。
⼀般应保证TVS管应⼯作在后端电源芯⽚器件的正常电压VCC以上，最⼤⼯作电压Vmax以下。
TVS管应⽤电路⼯作原理：直流电压输⼊的时候，有时由于供电环境的变化会带来⼀些瞬时脉冲。
⽽要消除瞬时脉冲对器件损害的最好办法，就是将瞬时电流从敏感器件引到地，⼀般具体做法是将TVS在线路板上与被保护线路并联。
这样，当瞬时电压超过电路正常⼯作电压后，TVS将发⽣雪崩击穿，从⽽提供给瞬时电流⼀个超低阻抗的通路，其结果是瞬时电流通过TVS被短路到GND，从⽽避开被保护器件，并且在电压恢复正常值之前使被保护回路⼀直保持截⽌电压。
⽽当瞬时脉冲结束以后，TVS⼆极管再⾃动恢复⾄⾼阻状态，整个回路⼜回到正常电压状态。
TVS管伏安特性曲线选择时，应注意VR>V0,且VC<Vmax。
以保证TVS管正常⼯作时，这样电压正常，TVS管不⼯作时不会消耗电流⼤，同时电压过⾼时，TVS管⼯作时可以正常保护后端器件不会损坏。
2、对于脉冲电压的保护相对于浪涌电压，脉冲电压的能量不⼤，电压不⾼较长，对于器件对电压的反应能⼒要求反⽽不⾼。
此时我们需要⽤稳压⼆极管稳压。
稳压电路的⽤法正确选取限流电阻R的阻值，是使稳压电路正常⼯作的前提。
1、在负载电路空载时，使流过稳压⼆极管Dz的电流不超过其最⼤耐受值⽽损坏；2、在最⼤负载时，仍要保障流过Dz的电流超过最⼩击穿电流值，仍其仍处于击穿⼯作区。
从稳压⼆极管的安全出发，只要限制其流通电流不超过稳压⼆极管最⼤反向耐受电流，电路元件就不会有损坏的危险。
1引言随着科学技术的发展,电力电子设备与人们的工作、生活的关系日益密切,而电子设备都离不开可靠的电源,因此直流开关电源开始发挥着越来越重要的作用,并相继进入各种电子、电器设备领域,程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了直流开关电源。
同时随着许多高新技术,包括高频开关技术、软开关技术、功率因数校正技术、同步整流技术、智能化技术、表面安装技术等技术的发展,开关电源技术在不断地创新,这为直流开关电源提供了广泛的发展空间。
但是由于开关电源中控制电路比较复杂,晶体管和集成器件耐受电、热冲击的能力较差,在使用过程中给用户带来很大不便。
为了保护开关电源自身和负载的安全,根据了直流开关电源的原理和特点,设计了过热保护、过电流保护、过电压保护以及软启动保护电路。
2、开关电源的原理及特点2、1工作原理直流开关电源由输入部分、功率转换部分、输出部分、控制部分组成。
功率转换部分是开关电源的核心,它对非稳定直流进行高频斩波并完成输出所需要的变换功能。
它主要由开关三极管和高频变压器组成。
图1画出了直流开关电源的原理图及等效原理框图,它是由全波整流器,开关管V,激励信号,续流二极管Vp,储能电感和滤波电容C组成。
实际上,直流开关电源的核心部分是一个直流变压器。
2、2特点为了适应用户的需求,国内外各大开关电源制造商都致力于同步开发新型高智能化的元器件,特别是通过改善二次整流器件的损耗,并在功率铁氧体(Mn-Zn)材料上加大科技创新,以提高在高频率和较大磁通密度下获得高的磁性能,同时SMT 技术的应用使得开关电源取得了长足的进展,在电路板两面布置元器件,以确保开关电源的轻、小、薄。
因此直流开关电源的发展趋势是高频、高可靠、低耗、低噪声、抗干扰和模块化。
直流开关电源的缺点是存在较为严重的开关干扰,适应恶劣环境和突发故障的能力较弱。
由于国内微电子技术、阻容器件生产技术以及磁性材料技术与一些技术先进国家还有一定的差距,因此直流开关电源的制作技术难度大、维修麻烦和造价成本较高,3、直流开关电源的保护基于直流开关电源的特点和实际的电气状况,为使直流开关电源在恶劣环境及突发故障情况下安全可靠地工作,本文根据不同的情况设计了多种保护电路。
