经典热重分析仪

tga热重分析仪TGA热重分析仪是一种常用的实验仪器，它可以用于测量材料在加热过程中的质量变化以及热分解过程的温度范围和热分解特性。

TGA 是热重分析（Thermogravimetric Analysis）的缩写，利用其测量原理可以对各种材料的热稳定性和失重过程进行研究和分析。

TGA热重分析仪主要由加热炉、样品皿、天平、温度传感器、温度控制系统等组成。

在实验过程中，待测样品被放置在样品皿中，然后放入TGA热重分析仪中。

随后，通过控制加热炉的温度，对样品进行加热，并实时记录样品的质量变化，同时通过温度传感器对样品进行温度检测和控制。

TGA热重分析仪的原理是基于样品在加热过程中质量的变化来分析材料的性质。

当样品受热时，化学反应、热解、失水和失重等过程会导致样品质量的变化。

通过测量样品质量的变化，可以获得热解温度、失重速率等信息。

这些信息可以被广泛应用于材料科学、化学工程、聚合物材料、燃料研究等领域。

TGA热重分析仪在材料科学研究中有着广泛的应用。

例如，它可以用于研究材料的热稳定性，通过测量材料在不同温度下的失重情况来评估材料在高温环境下的稳定性。

此外，TGA还可以用于研究材料的热分解特性，通过分析样品的失重曲线和失重速率来确定材料热分解的温度范围和特征。

在聚合物材料领域，TGA热重分析仪也是一种常用的测试方法。

通过测量聚合物材料在加热过程中的失重情况，可以得到聚合物材料的热稳定性、热分解温度以及热解反应的动力学参数。

这些数据可以用于评估聚合物材料的可用性、稳定性和耐高温性能。

除了以上的应用领域，TGA热重分析仪还可以用于燃料研究、催化剂研究以及环境科学等领域。

在燃料研究中，TGA可以用于测量燃料的热值、燃烧性能和燃烧过程中的质量变化情况。

在催化剂研究中，TGA可以用于评估催化剂的稳定性、活性和失重过程。

在环境科学中，TGA可以用于分析和评估大气颗粒物、污染物和有机物的热分解特性。

综上所述，TGA热重分析仪是一种非常重要的实验仪器，可以通过测量样品在加热过程中的质量变化来研究和分析材料的热稳定性、热分解特性以及失重情况。

TGA原理仪器介绍及应用TGA（热重分析仪）是一种非常常见且广泛应用于材料科学和化学研究领域的仪器。

TGA基于样品在加热过程中失重的原理，通过测量样品质量随温度变化的关系，可以获得样品热分解、蒸发、氧化和还原等反应的详细信息。

本文将介绍TGA的原理、仪器构造以及应用领域。

TGA的原理：TGA的原理基于样品质量的变化。

当样品在升温的过程中发生物理或化学变化时，会产生质量损失或质量增加。

这些质量变化可以是由于样品的热分解、蒸发、氧化、还原以及失水等反应引起的。

在TGA中，样品被置于一个恒定温度下的炉中，并通过比较样品前后的质量差异来确定该样品的失重情况。

TGA的仪器构造：TGA通常包含以下几个主要部件：样品炉、天平、温度控制系统和数据采集系统。

样品炉是一个能够加热样品的腔体，通常由石英制成以保证高温下的炉内环境。

天平用于测量样品的质量变化，当样品失重时，天平可以检测到质量的变化。

温度控制系统用于控制样品炉的温度，可以精确地控制样品的升温速率和升温范围。

数据采集系统用于记录和分析样品热分解和质量变化的数据，通常采用计算机进行数据处理和存储。

TGA的应用：TGA在材料科学和化学研究中有广泛的应用，以下列举几个常见的应用领域：1.热稳定性研究：TGA可以用于评估材料的热稳定性，检测材料在不同温度下的质量损失情况，从而确定材料的热分解温度和热分解反应的机理。

2.含水率测定：TGA可以用于测量材料的含水率，通过加热样品并测量样品的质量损失，可以得到样品中的水分含量。

3.材料蒸发和升华性质研究：TGA可以用于研究材料的升华性质，包括升华温度和升华速率等，对于研究材料的结构和纯度有重要意义。

4.聚合物热性能研究：TGA可以用于研究聚合物的热性能，例如热分解温度、热分解速率等，对于聚合物材料的设计和开发具有指导意义。

5.催化剂热稳定性研究：TGA可以用于评估催化剂的热稳定性，通过在TGA中加热催化剂并观察质量变化，可以了解催化剂在高温下的失活机理。

热重分析仪操作说明热重分析仪操作说明1.介绍热重分析仪（Thermogravimetric Analyzer, TGA）是一种常用的物质热分析仪器，通过在不同温度下对样品进行加热和测量，来了解样品的热分解、失重和氧化等特性。

本操作说明将详细介绍热重分析仪的操作步骤和注意事项。

2.仪器准备2.1 确保仪器处于稳定的工作状态，电源已连通并正常工作。

2.2 检查热重分析仪的温度传感器、天平、样品舱和样品舱盖是否干净，并进行必要的清洁。

2.3 根据需要，安装合适的样品舱和样品舱盖。

3.样品准备3.1 将待测样品按照规定的数量和形状准备好，并记录下样品的初始质量。

3.2 如果需要，可以使用样品分散剂将粉末状样品均匀分散。

3.3 将样品放置在预先称量好的铝盘中，并记录下样品的质量。

4.实验操作4.1 打开热重分析仪软件，进入操作界面。

4.2 设置实验参数，包括加热速率、温度范围、样品编号等。

4.3 将装有样品的铝盘放置在样品舱中，然后将样品舱盖盖好。

4.4 关闭样品舱门，确保完全密封。

4.5 开始实验，开始自动加热和测量过程。

4.6 实验过程中，可以实时查看样品的失重和温度变化情况。

4.7 实验完成后，保存实验数据并进行必要的分析。

5.安全注意事项5.1 在操作过程中，注意避免样品和样品舱盖的烫伤。

5.2 操作人员需要戴上适当的防护手套和眼镜，以防止误伤。

5.3 确保仪器的电源连接良好，并避免电源线受到过度拉伸或损坏。

本文档涉及附件：无。

本文所涉及的法律名词及注释：1.热重分析仪（Thermogravimetric Analyzer, TGA）：一种用于测量样品在不同温度下质量变化的仪器。

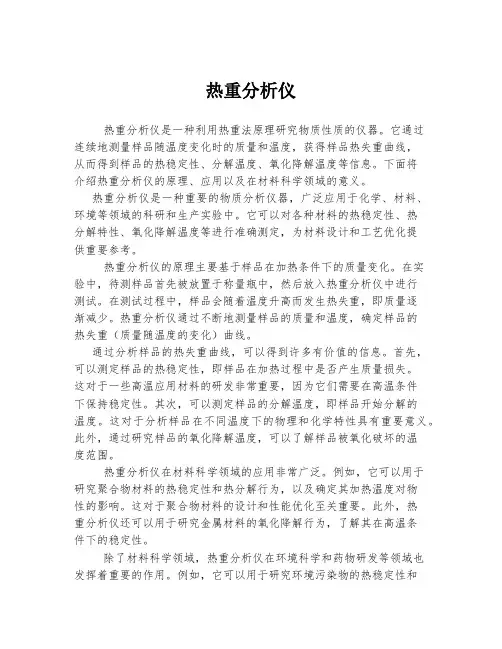

热重分析仪热重分析仪是一种利用热重法原理研究物质性质的仪器。

它通过连续地测量样品随温度变化时的质量和温度，获得样品热失重曲线，从而得到样品的热稳定性、分解温度、氧化降解温度等信息。

下面将介绍热重分析仪的原理、应用以及在材料科学领域的意义。

热重分析仪是一种重要的物质分析仪器，广泛应用于化学、材料、环境等领域的科研和生产实验中。

它可以对各种材料的热稳定性、热分解特性、氧化降解温度等进行准确测定，为材料设计和工艺优化提供重要参考。

热重分析仪的原理主要基于样品在加热条件下的质量变化。

在实验中，待测样品首先被放置于称量瓶中，然后放入热重分析仪中进行测试。

在测试过程中，样品会随着温度升高而发生热失重，即质量逐渐减少。

热重分析仪通过不断地测量样品的质量和温度，确定样品的热失重（质量随温度的变化）曲线。

通过分析样品的热失重曲线，可以得到许多有价值的信息。

首先，可以测定样品的热稳定性，即样品在加热过程中是否产生质量损失。

这对于一些高温应用材料的研发非常重要，因为它们需要在高温条件下保持稳定性。

其次，可以测定样品的分解温度，即样品开始分解的温度。

这对于分析样品在不同温度下的物理和化学特性具有重要意义。

此外，通过研究样品的氧化降解温度，可以了解样品被氧化破坏的温度范围。

热重分析仪在材料科学领域的应用非常广泛。

例如，它可以用于研究聚合物材料的热稳定性和热分解行为，以及确定其加热温度对物性的影响。

这对于聚合物材料的设计和性能优化至关重要。

此外，热重分析仪还可以用于研究金属材料的氧化降解行为，了解其在高温条件下的稳定性。

除了材料科学领域，热重分析仪在环境科学和药物研发等领域也发挥着重要的作用。

例如，它可以用于研究环境污染物的热稳定性和分解行为，为环境污染物的处理和防控提供科学依据。

在药物研发中，热重分析仪可以用来研究药物的热分解性质，例如溶解度、溶出度和稳定性等，为药物研发和质量控制提供重要数据。

总之，热重分析仪是一种重要的物质分析仪器，广泛应用于化学、材料、环境等领域的科研和生产实验中。

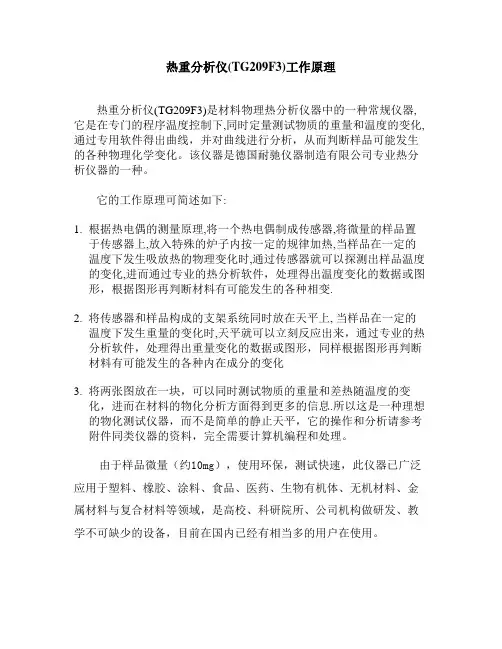

热重分析仪(TG209F3)工作原理热重分析仪(TG209F3)是材料物理热分析仪器中的一种常规仪器,它是在专门的程序温度控制下,同时定量测试物质的重量和温度的变化,通过专用软件得出曲线，并对曲线进行分析，从而判断样品可能发生的各种物理化学变化。

该仪器是德国耐驰仪器制造有限公司专业热分析仪器的一种。

它的工作原理可简述如下:1.根据热电偶的测量原理,将一个热电偶制成传感器,将微量的样品置于传感器上,放入特殊的炉子内按一定的规律加热,当样品在一定的温度下发生吸放热的物理变化时,通过传感器就可以探测出样品温度的变化,进而通过专业的热分析软件，处理得出温度变化的数据或图形，根据图形再判断材料有可能发生的各种相变.2.将传感器和样品构成的支架系统同时放在天平上, 当样品在一定的温度下发生重量的变化时,天平就可以立刻反应出来，通过专业的热分析软件，处理得出重量变化的数据或图形，同样根据图形再判断材料有可能发生的各种内在成分的变化3.将两张图放在一块，可以同时测试物质的重量和差热随温度的变化，进而在材料的物化分析方面得到更多的信息.所以这是一种理想的物化测试仪器，而不是简单的静止天平，它的操作和分析请参考附件同类仪器的资料，完全需要计算机编程和处理。

由于样品微量（约10mg），使用环保，测试快速，此仪器已广泛应用于塑料、橡胶、涂料、食品、医药、生物有机体、无机材料、金属材料与复合材料等领域，是高校、科研院所、公司机构做研发、教学不可缺少的设备，目前在国内已经有相当多的用户在使用。

各个部件的作用简述如下：1、气密性热重微量天平：具有检测材料重量变化的功能，不同于一般的静态天平，需要有吹扫气保护和恒温循环水保护，是一种动态天平，还必须经过专业的热分析软件处理才能得到材料实际的重量变化；2、防腐蚀样品支架：主要是承载样品，把热电偶做成一体，便于精确测量样品的温度变化，同时做了一些防护处理，避免样品溢出时对它的腐蚀；3、循环水浴：因为天平不同于一般的静态天平，并且靠近加热炉，使用循环水可保证天平工作温度恒定，极大改善天平信号稳定性；4、气流调节装置和电磁阀：都是配合专门的测试条件，即动态法热分析，可提供三路不同的气体，为各种工艺服务；5、样品盘：用于装载样品，有大小、材质不同等区别，分别适用不同种类的样品；6、系统控制器：专用的集成热分析系统控制器，用于数据采集，温度控制，气流控制等，相当于电脑的主机一样；7、TG 209 F3 Proteus软件包：计算机控制不可缺少的工具，相当于计算机中的一种应用软件，负责与仪器通讯、编程操作、分析等；8、c-DTA标样(温度校正)：是仪器另一种功能，即差热功能的温度校准的参照物，也即需要它来校准仪器的温度偏差，是热分析仪器常用的必备手段；9、c-DTA测定扩充软件：就是运用c-DTA标样做测试后的专门分析软件，相当于基本软件的一个扩充功能；。

热重分析仪操作说明一、简介热重分析仪是一种常用的分析仪器，用于定量分析材料在升温过程中质量的变化情况。

它可以测量材料的热失重、蒸发和燃烧等热性质，帮助研究人员了解材料的热稳定性、含水量以及燃烧性能等重要指标。

二、仪器结构1. 主机：热重分析仪的主体部分，包括加热炉、天平和测量系统等。

2. 控制系统：用于控制加热过程和记录数据。

三、准备工作1. 打开主机电源，等待仪器自检完成后，将热重分析仪置于水平工作平台上。

2. 检查加热炉内是否有残留样品或杂质，清理干净并确保加热炉干燥。

3. 确保天平放置平稳，并进行零点校准。

4. 将待测样品按照要求准备，并记录样品的初始质量。

四、操作步骤1. 设置实验条件：根据测量要求，设置升温速率、所需温度范围和试验环境气氛等参数。

2. 放置样品：将准备好的样品放置于热重分析仪样品盘中心位置，并确保样品与样品盘之间的接触良好。

3. 关闭仪器上的天平门：确保样品处于封闭的环境中，减少外界环境对实验结果的影响。

4. 启动实验：点击启动按钮，开始实验。

仪器将按照设定的温度升降速率进行加热，并及时记录样品质量的变化。

5. 实验过程中，可以通过观察热重分析仪的示意图和数字显示屏上的数据，了解样品的热重变化情况。

6. 实验结束后，停止加热并将数据保存。

五、注意事项1. 在操作过程中，应注意不要碰触加热炉和天平，以免烫伤或影响测量结果。

2. 根据实验要求选择合适的环境气氛，避免干扰实验结果。

3. 清洁仪器和样品盘后，应注意防潮防尘，保证仪器的正常使用寿命。

4. 实验结束后，及时关闭仪器电源，并进行仪器的保养和维护工作。

5. 操作人员应根据仪器的使用说明书和具体实验要求，正确操作热重分析仪，以获得准确的实验结果。

六、总结热重分析仪是一种常用的分析仪器，通过测量材料在升温过程中质量的变化，能够了解材料的热性质及性能。

本文对热重分析仪的操作流程进行了详细介绍，并提醒了使用者注意事项，希望能够帮助使用者正确操作热重分析仪，获得准确可靠的实验结果。

热重分析仪T G A—D S C 本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March什么是热分析热分析是在程序温度（指等速升温、等速降温、恒温或等级升温等）控制下测量物质的物理性质随温度的变化，用于研究物质在某一特定温度时所发生的热学、力学、声学、光学、电学、磁学等物理参数的变化。

由此进一步研究物质的结构和性能。

热重法：在程序温度控制下测量试样的质量随温度变化的一种技术。

用途：用来测量金属络合物的降解、物质的脱水、分解等垂线：很容易折损，而又价额昂贵。

每次做完样后的清洗要小心。

垂线的清洁如右图所示，用针筒抽取乙醇冲洗。

如果乙醇不能清洁，也可选用其他的溶剂清洗。

操作时，加热炉要放回机器内，以免溶液滴到加热炉内。

切忌用火烤，会造成不可逆的仪器损坏。

支撑管的清洁可以用镊子垂直方向小心取出，注意不要碰到加热模块。

然后可以用乙醇清洗，如果还是擦不干净，也可以用洗液泡。

然后擦干放加热炉即可样品托盘及挂钩清洁时，用黑色小板托住样品托盘后再取下。

然后分别用酒精灯灼烧切忌，不能放在一起烧，因为挂钩很细，加热后变软，如果还加上托盘重量，就很容易变形。

TGA图怎么看TGA 举例1：取点规则，一般在平台的两边。

失重线，纵坐标为重量剩余百分比。

微分线，由失重线的失重速度快慢所得到，即如有特殊报告要求，也可以选△Y ，△X ，Onset 等。

横坐标也可以是时间，如果这时作微分线，那微分线得意思就是△W/△Time 80℃-120℃左右，一般为游离水的失重造成TGA举例2TGA举例3这个失重的开时温度比前一个要早一些。

推测它的失重是由水或某种有机溶剂的残留引起30℃-60℃可能是因为有机溶剂引起的失重，列入乙醇等。

150℃和300℃是样品的分部分解引起的TGA举例4TGA举例5一般失重总在0%-100%之间，但也有例外的情况。

这个样品有升华现象，并且结晶凝在支撑管和托盘之间，这时的称重就不再是样品称重，这个图就达到了-20%有些溶剂（多为有机溶剂），在初始温度时就不断失重，恒温很久也得不到恒定重量，这样就不能测准易挥发物的含量。

热重分析仪的原理与适用热重分析仪（Thermogravimetric Analyzer, 简称TGA）是一种测试材料物性的实验仪器。

它利用样品在一定温度条件下质量随时间的变化，测量材料在不同温度下的热重变化，从而分析材料在不同温度下的热稳定性、降解温度、失重率等参数。

热重分析技术已广泛应用于材料科学、化学、环境科学、生物医学等领域。

原理TGA主要由天平、炉膛、温度控制系统、气体流动控制系统和检测系统等组成。

在实验中，将样品放置在包括天平的仪器中，并控制间歇加热，实时测量样品随温度变化的质量变化，在一定的温度范围内计算样品的热重衰减曲线。

在操作过程中是通过电磁炉等装置升温，从而使测量材料的蒸发和焦化变得可供测量。

热重数据的分析可通过计算样品失重速率来实现。

因为TGA系统本身具有高精度的天平传感器，因此可测量极小质量的样品。

另外，有些TGA可以与其他分析仪器（如DSC、MS等）联用，进行复杂性、多种分析。

适用TGA广泛应用于陶瓷材料、高分子材料、有机无机杂化材料、催化剂、食品添加剂等领域。

以陶瓷材料为例，热重分析可以用来研究陶瓷材料的降解行为，尤其是针对一些高温烧结陶瓷材料，可以使用TGA来研究其中的氧化还原反应机理。

在高分子材料中，可以通过TGA的方式来测量这些材料在不同温度下的降解过程，研究其热稳定性和降解物的生成机理。

在有机无机杂化材料研究中，热重分析可用于研究有机物与无机物相互作用的过程，探究其热稳定性。

而在催化剂研究领域，TGA也是必不可少的仪器。

TGA可以用来研究催化剂或催化剂载体的物化性质、比表面积、孔径分布、孔结构等，同时通过TGA-DTA联用方法可以研究催化剂的热迁移性质和降解动力学过程。

总的来说，TGA是一个非常全面、广泛用途的实验仪器，可以用于研究各种材料在特定条件下的热失重过程，是许多实验室不可或缺的仪器之一。

热重分析仪操作说明
一、注意事项：
1、测试温度如超过500℃，将铝坩埚换成陶瓷坩埚；
2、样品为强酸强碱时，需稀释后方可测试；
3、测试液体样品时，液面不宜超过坩埚的1/2，固体粉末少于坩埚的1/3；
4、测试前，需保证样品不与坩埚反应；
5、测试温度较高时，空坩埚做空白实验，将空白实验曲线作为基线调入，再进行测试；
6、注意操作板上的室内温度，不可有较大波动，波动不可超过±0.5℃；
7、测试时需保证测试环境无明显空气流动、噪声或震荡。

二、操作步骤
1、开机30分钟，打开软件，待仪器稳定；
2、取两空白坩埚（若测试超过500℃，必须使用陶瓷坩埚！）放于测试杆上，盖上炉盖，
点击仪器操作版上的“清零”，“DSC”和“TG”数值为零（数值误差《±0.1）方可
进行下一步操作；
3、在电脑操作平面上点击“设置”→“通信连接”连接仪器与电脑→点击“设置”→
选择“参数设置”→输入所需参数→点击“设置”→点击三角符号的“开始”按钮，进行测试。

4、空白实验结束后，待仪器冷却至室温→把坩埚放至测试杆上→点击仪器控制面板
“清零”键，待“DSC”和“TG”数值为零后取出一只坩埚，装样品，再将坩埚放
入炉内→点击“设置”→选择“参数设置”，输入所需参数后点击“设置”→“文
件”→选择“调入基线”，选择所需基线，点击“开始”，进行测试。

三、数据整理
1、热失重：点击“数据分析”→“热失重”→输入所需起止温度→点击“OK”。

2、熔点（热焓）：点击“数据分析”→选择“熔点（热焓）”→鼠标移至DSC曲线，
选择开始温度，点击鼠标左键→将鼠标移至DSC曲线上，选择结束温度，点击鼠标
右键。

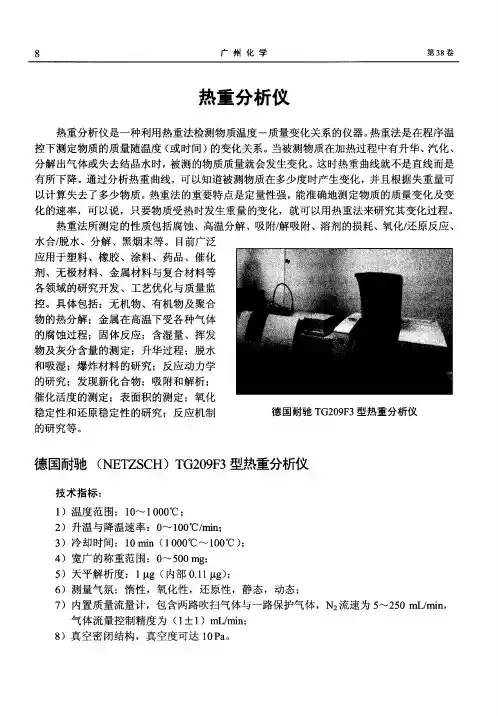

热重分析仪热重分析仪（ThermalGravimetricAnalyzer）是一种利用热重法检测物质温度—质量变化关系的仪器。

热重法是在程序控温下，测量物质的质量随温度（或时间）的变化关系。

目录影响因素工作原理分析方法影响因素试样量和试样皿热重法测定，试样量要少，一般2～5mg。

一方面是由于仪器天平灵敏度很高（可达0．1μg），另一方面假如试样量多，传质阻力越大，试样内部温度梯度大，甚至试样产生热效应会使试样温度偏离线性程序升温，使TG曲线发生变化，粒度也是越细越好，尽可能将试样铺平，如粒度大，会使分解反应移向高温。

试样皿的材质，要求耐高温，对试样、中心产物、最后产物和气氛都是惰性的，即不能有反应活性和催化活性。

通常用的试样皿有铂金的、陶瓷、石英、玻璃、铝等。

特别要注意，不同的样品要采纳不同材质的试样皿，否则会损坏试样皿，如：碳酸钠会在高温时与石英、陶瓷中的SiO2反应生成硅酸钠，所以象碳酸钠一类碱性样品，测试时不要用铝、石英、玻璃、陶瓷试样皿。

铂金试样皿，对有加氢或脱氢的有机物有活性，也不适合作含磷、硫和卤素的聚合物样品，因此要加以选择。

升温速率升温速度越快，温度滞后越严重，如聚苯乙烯在N2中分解，当分解程度都取失重10%时，用1℃/min测定为357℃，用5℃/min测定为394℃相差37℃。

升温速度快，使曲线的辨别力下降，会丢失某些中心产物的信息，如对含水化合物慢升温可以检出分步失水的一些中心物。

气氛影响热天平四周气氛的更改对TG曲线影响显著，CaCO3在真空、空气和CO2三种气氛中的TG曲线，其分解温度相差近600℃，原因在于CO2是CaCO3分解产物，气氛中存在CO2会抑制CaCO3的分解，使分解温度提高。

聚丙烯在空气中，150～180℃下会有明显增重，这是聚丙烯氧化的结果，在N2中就没有增重。

气流速度一般为40ml/min，流速大对传热和溢出气体扩散有利。

挥发物冷凝分解产物从样品中挥发出来，往往会在低温处再冷凝，假如冷凝在吊丝式试样皿上会造成测得失重结果偏低，而当温度进一步上升，冷凝物再次挥发会产生假失重，使TG曲线变形。

TGA热重分析仪工作原理
热重分析仪（Thermogravimetric Analyzer，TGA）是一种可以
测量材料质量随温度变化的仪器。

它的工作原理基于材料在受热条件下发生质量损失的现象。

以下是TGA的工作原理：
1. 称量样品：首先，需要将待测样品精确地称量放置在样品盘中。

2. 控制温度：TGA的热腔内设置有恒温装置，用于控制整个
系统的温度。

可以根据实验需要设定不同的温度程序。

3. 施加惯性气氛：热腔内通常施加氮气等惯性气氛，以避免待测样品与空气中的氧气发生反应。

4. 开始实验：一旦温度稳定，并且实验条件设定完毕，就可以开始热重分析实验了。

5. 记录质量损失：在实验过程中，TGA会不断记录和监测待
测样品的质量变化。

它通过将样品与参比物（通常是一个不发生任何质量变化的试样）进行比较来计算质量损失。

6. 分析结果：将样品质量随温度变化的数据转化为曲线图或数字数据，可以获得材料在不同温度下的热分解、脱挥发等信息。

总的来说，TGA通过连续记录样品在给定温度范围内随时间
变化的质量，可以得到材料的热稳定性、脱挥发性质和热分解
特性等信息。

这些信息对于材料性能表征、质量控制和工艺优化等方面都具有重要意义。

热重分析仪哪家好？设备建议书公司名称：上海和晟仪器科技有限公司品牌：HESON/和晟联系人：蒋和義公司简介本公司属台资企业在大陆设有工厂总部位于上海，在国内设有6家分公司，服务更便捷。

有独立的生产中心，研发中心，质检中心和售后中心全国统筹调度。

已成功入选上海造币厂，上汽股份，日本三菱，韩国三星电子，美国颇尔，美国库柏，德国博士工具，富士康等知名企业优质供应商名单，我司产品全面通过CE认证，满足欧盟客户需求，已销往卢森堡，意大利，西班牙，新加坡，肯尼迪，日本等国家和地区产热重分析仪是在程序控温和一定的气氛下，测量试样与温度或时间关系的技术。

通常用质量对温度或者时间绘制的TGA曲线表示TGA测量结果。

TGA信号对温度或时间的一阶微商，称为DTG曲线，是对TGA信号重要的补充性表示。

氛。

TGA曲线已归一化因而开始于100%。

三个失重台阶的温度范围在一阶微商即DTA曲线上特别清晰。

在120℃，一水草酸钙失去结晶水。

继续升温，无水草酸钙分两步进行分解。

当试样以不同方式失去物质或与环境气氛发生反应时，质量出现变化，在TGA曲线上产生台阶，货在DTA曲线上产生峰值有许多不同的效应可引起试样失去或者获得质量，如挥发性组分的蒸发，干燥，气体、水分和其他挥发性物质的解吸附和吸附，结晶水的失去； 在空气或者氧气中金属的氧化；在空气或者氧气中有机物的氧化分解；在惰性气氛中的热分解，伴随有气体产生的生成。

对有机化合物，该过程称为热解；试样与气氛的非均相反应，如与含氢吹扫气体进行的还原反应。

有些材料的磁性随着温度而改变，会发生居里转变，如果在非均匀磁场中测试这种材料，则在居里转变处磁引力的改变会产生TGA信号。

TGA可检测的材料特性典型的DSC 测试曲线CuSO ₄·5H ₂O 五水硫酸铜的TGA 曲线。

试样质量31.5mg、升温速率10K/min。

各个台阶分别对应2份H ₂O 、2份H ₂O 、1份H ₂O 、1份SO 3和0.5份O 2的失去，残留物为氧化亚铜(Cu ₂O)。
