预应力孔道压浆记录表(真空压浆)(记录表19)

预应力孔道压浆（C50）配合比设计预应力孔道压浆（C50）配合比设计一、设计原则：1、水泥净浆的28天抗压强度要达到59.9Mpa。

2、水泥净浆的膨胀率要小于10%。

3、水泥净浆的泌水率最大不得超过3%拌和后3h泌水率宜控制在2%24h全部吸回。

4、水泥净浆稠度宜控制在14~18S。

二、设计依据： 1、《水泥试验规程》GB/T16761-1999。

2、《桥涵施工技术规程》JTJ041-2000。

3、《公路工程质量检验与验收评定标准》JTJ071-98。

三、设计用原材料： 1、水泥：P.O52.5R普硅ρc=3.1g/ cm3__韶峰南方水泥有限公司。

2、外加剂：UEA-M微膨胀减水剂ρJ=2.2g/cm3,掺量12%__建科。

3、水：饮用水4、减水剂：__建科工贸有限公司RT-FDN（V）缓凝高效减水剂掺量0.9% 减水率15.7%。

四、设计步骤： 1、确定试配强度（Rh）：Rh=50+1.645×6=59.9Mpa 2、确定水灰比（W/C）：已知水泥实际强度?ce =52.5MPa配制强度?cu,o =59.9Mpa采用查表得A=0.46B=0.07。

W/C=αa_?ce/（?cu,o +αa_αb_ ?ce ）=0.39 根据桥涵施工技术规范中对孔道压浆的有关规定W/C取用0.38。

3、确定用水量（W）：掺入减水剂其减水率为15.7%则用水量为：W=662×（1-15.7%）=558Kg/m34、计算水泥用量（C）： C=558/0.38=1468Kg/ m35、计算外加剂用量（J）：J=1468×12%=176 Kg/ m36、计算减水剂用量（V）V=1468×0.9%=13.2 Kg/ m3 五、确定配合比：W：C：J：V=558：1468：176：13.2。

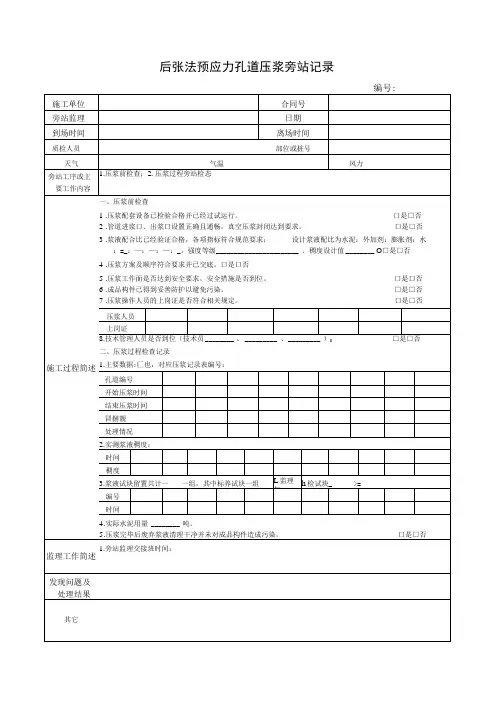

预应力孔道压浆记录表（一）
施工单位：中交二公局第一工程有限公司合同号：HRTJ15
记录人：叶文强日期：2010.4.12 复核人：刘胜智日期：2010.4.12
钢筋检查记录表
承包单位：中交二公局第一工程有限公司合同号：HRTJ15
监理单位：育才- 布朗交通咨询监理有限公司编号：ZJ-075-□□-□□□□□□□-□□
检验：华小鸿日期：2010.5.7
记录：叶文强日期：2010.5.7
钢筋检查记录表
承包单位：中交二公局第一工程有限公司合同号：HRTJ15
监理单位：育才- 布朗交通咨询监理有限公司编号：ZJ-075-□□-□□□□□□□-□□
检验：华小鸿日期：2010.5.7记录：叶文强日期：2010.5.7
钢筋安装质量交验单
承包单位：中交二公局第一工程有限公司合同号：HRTJ15
混凝土浇筑申请批复单
施工单位：中交二公局第一工程有限公司合同号：HRTJ15
监理单位：育才-布朗交通监理咨询有限公司编号：ZK-009-□□-□□□□□□□-□□
混凝土施工原始记录表
施工单位：中交二公局第一工程有限公司合同号：HRTJ15.
监理单位：育才-布朗交通监理咨询有限公司编号：ZJ-084-□□-□□□□□□□-□□
水泥混凝土拌和物坍落度、稠度试验记录表
编号：S－080—□□□—□□□□。

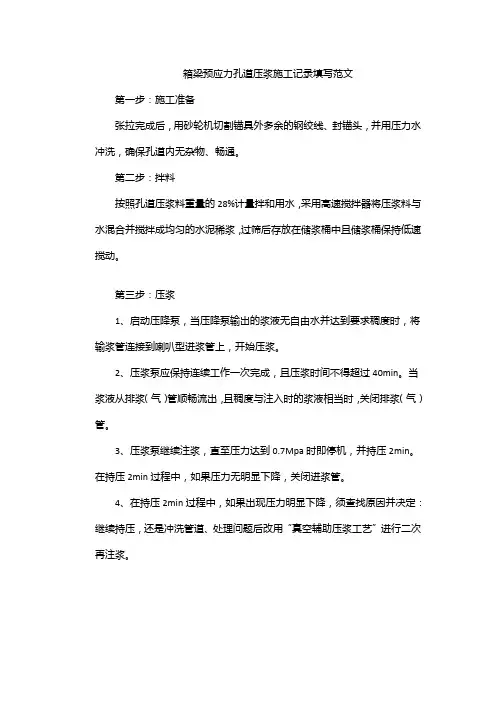

箱梁预应力孔道压浆施工记录填写范文
第一步：施工准备
张拉完成后，用砂轮机切割锚具外多余的钢绞线、封锚头，并用压力水冲洗，确保孔道内无杂物、畅通。

第二步：拌料
按照孔道压浆料重量的28%计量拌和用水，采用高速搅拌器将压浆料与水混合并搅拌成均匀的水泥稀浆，过筛后存放在储浆桶中且储浆桶保持低速搅动。

第三步：压浆
1、启动压降泵，当压降泵输出的浆液无自由水并达到要求稠度时，将输浆管连接到喇叭型进浆管上，开始压浆。

2、压浆泵应保持连续工作一次完成，且压浆时间不得超过40min。

当浆液从排浆（气）管顺畅流出，且稠度与注入时的浆液相当时，关闭排浆（气）管。

3、压浆泵继续注浆，直至压力达到0.7Mpa时即停机，并持压2min。

在持压2min过程中，如果压力无明显下降，关闭进浆管。

4、在持压2min过程中，如果出现压力明显下降，须查找原因并决定：继续持压，还是冲洗管道、处理问题后改用“真空辅助压浆工艺”进行二次再注浆。

附录 A（规范性附录）桥梁预应力孔道压浆密实度无损检测流程图桥梁预应力孔道压浆密实度无损检测流程如图A.1所示：图A.1 桥梁预应力孔道压浆密实度无损检测流程图附录 B（资料性附录）桥梁预应力孔道压浆密实度无损检测现场记录表桥梁预应力孔道压浆密实度无损检测现场记录表如表B.1所示：表B.1 桥梁预应力孔道压浆密实度无损检测现场记录表检测：记录：附录 C（资料性附录）冲击回波法C.1 检测仪器与设备C.1.1 冲击回波法检测可采用单点式或扫描式冲击回波仪，整个检测系统包括信号采集及处理仪、信号放大器、传感器、激振设备、连接电缆和接头及其它专用附件。

C.1.2 信号采集及处理仪应符合下列规定：a)采集仪宜配有不少于2通道的模/数转换器，转换精度不低于16位；b)采集间隔应不大于2μs，可调；c)单通道采样点数应不小于8192点，可调；d)应符合GJB 1805的规定；e)采集及分析软件应可实时显示每次冲击时传感器输出的时间域波形，包括相对应的时间和电压的读数，且具有时间域窗口选择、数字滤波、时域分析、频率幅值谱（FFT）分析功能，宜具有三维图形等分析功能。

C.1.3 信号放大器应符合下列规定：a)宜选用电荷放大器，可调，线性度较好；b)放大器应具有滤波功能；c)放大器的频响范围应宽于传感器的频响范围；d)放大器应符合JJG 338 的规定。

C.1.4 传感器应符合下列规定：a)传感器应为能测量表面振动的高性能宽频带接收传感器，可为位移传感器或加速度传感器，工作频率带宽宜为800Hz～100kHz；b)传感器应符合JB/T 6822的规定；c)传感器应可通过强力磁座与两端外露的预应力钢束相耦合，或可通过手持方法与混凝土构件表面相耦合。

C.1.5 激振设备可采用钢球型冲击器或电磁激振的圆柱型冲击器，且应符合下列规定：a)定性检测时，优先采用电磁激振的圆柱型冲击器，其次采用钢球型冲击器配备激振锥进行激振检测；b)定位检测时，应根据被测构件厚度按表C.1规定选择钢球型冲击器进行激振检测。
