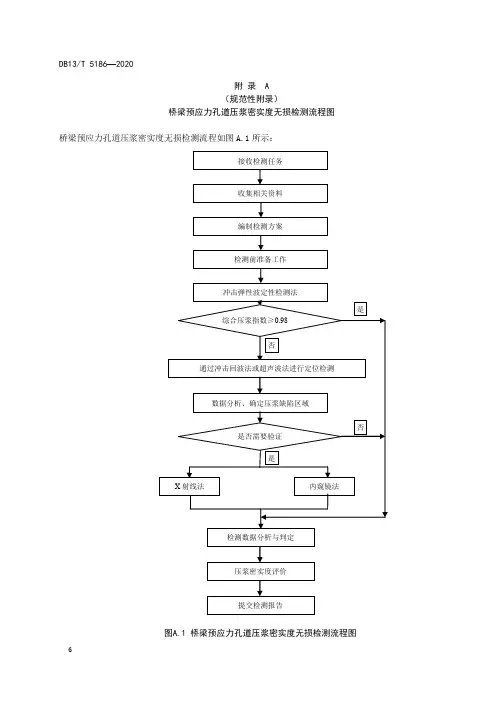

附录 A（规范性附录）桥梁预应力孔道压浆密实度无损检测流程图桥梁预应力孔道压浆密实度无损检测流程如图A.1所示：图A.1 桥梁预应力孔道压浆密实度无损检测流程图附录 B（资料性附录）桥梁预应力孔道压浆密实度无损检测现场记录表桥梁预应力孔道压浆密实度无损检测现场记录表如表B.1所示：表B.1 桥梁预应力孔道压浆密实度无损检测现场记录表检测：记录：附录 C（资料性附录）冲击回波法C.1 检测仪器与设备C.1.1 冲击回波法检测可采用单点式或扫描式冲击回波仪，整个检测系统包括信号采集及处理仪、信号放大器、传感器、激振设备、连接电缆和接头及其它专用附件。
C.1.2 信号采集及处理仪应符合下列规定：a)采集仪宜配有不少于2通道的模/数转换器，转换精度不低于16位；b)采集间隔应不大于2μs，可调；c)单通道采样点数应不小于8192点，可调；d)应符合GJB 1805的规定；e)采集及分析软件应可实时显示每次冲击时传感器输出的时间域波形，包括相对应的时间和电压的读数，且具有时间域窗口选择、数字滤波、时域分析、频率幅值谱（FFT）分析功能，宜具有三维图形等分析功能。
C.1.3 信号放大器应符合下列规定：a)宜选用电荷放大器，可调，线性度较好；b)放大器应具有滤波功能；c)放大器的频响范围应宽于传感器的频响范围；d)放大器应符合JJG 338 的规定。
C.1.4 传感器应符合下列规定：a)传感器应为能测量表面振动的高性能宽频带接收传感器，可为位移传感器或加速度传感器，工作频率带宽宜为800Hz～100kHz；b)传感器应符合JB/T 6822的规定；c)传感器应可通过强力磁座与两端外露的预应力钢束相耦合，或可通过手持方法与混凝土构件表面相耦合。
C.1.5 激振设备可采用钢球型冲击器或电磁激振的圆柱型冲击器，且应符合下列规定：a)定性检测时，优先采用电磁激振的圆柱型冲击器，其次采用钢球型冲击器配备激振锥进行激振检测；b)定位检测时，应根据被测构件厚度按表C.1规定选择钢球型冲击器进行激振检测。
