传热膜系数测定实验一、报告摘要在工业生产中,要实现热量的交换,须采用一定的设备,此种交换的设备称为换热器。
化工生产中所指的换热器,常指间壁式换热器,它利用金属壁将冷、热两种流体间隔开,热流体将热传到壁面的另一侧(对流传热),通过坚壁内的热传递再由间壁的另一侧将热传递给冷流体。
从而使热流体物流被冷却,冷流体被加热,满足化工生产中对冷物流或热物流温度的控制要求。
对流传热的核心问题是求算传热膜系数 ,本实验中,可用图解法和最小二乘法计算准数关联式中的指数m 、n 和系数A 。
二、目的及任务1. 掌握传热膜系数的测定方法;2. 测定强化与非强化传热过程中,传热膜系数准数关联式的系数A 和指数m 、n ;3. 测定套管换热器的静压损失与雷诺准数的关系;4. 通过实验提高对传热膜系数准数关联式的理解,并分析影响传热膜系数的因素,了解工程上强化传热的措施。
三、基本原理对流传热的核心问题是求算传热膜系数 ,当流体无相变时对流传热准数关联式的一般形式为:p n m Gr A Nu ⋅⋅⋅=Pr Re对于强制湍流而言,Gr 准数可以忽略,故 n m A Nu Pr Re ⋅⋅= 本实验中,可用图解法和最小二乘法计算上述准数关联式中的指数m 、n 和系数A 。
用图解法对多变量方程进行关联时,要对不同变量Re 和Pr 分别回归。
本实验可简化上式,即取n =0.4(流体被加热)。
这样,上式即变为单变量方程,在两边取对数,即得到直线方程:Re lg lg Prlg 4.0m A Nu +=在双对数坐标中作图,找出直线斜率,即为方程的指数m 。
在直线上任取一点的函数值代入方程中,则可得到系数A ,即:m Nu A RePr 4.0⋅= 用图解法,根据实验点确定直线位置有一定的人为性。
而用最小二乘法回归,可以得到最佳关联结果。
应用微机,对多变量方程进行一次回归,就能同时得到A 、m 、n 。
对于方程的关联,首先要有Nu 、Re 、Pr 的数据组。
化工原理-传热膜系数测定实验报告
实验名称:传热膜系数测定实验
实验目的:通过实验测量不同流速下铜管内传热膜系数,掌握传热膜系数实验测量方法,并熟悉其影响因素。
实验原理:传热膜系数是表征流体间传热的一项重要指标。
通过传热膜系数来描述传
热强度与传热面的关系。
传热膜系数的计算公式为:
α=q/(S·ΔT) (1)
其中,q为传热量,S为传热面积,ΔT为传热温差。
传热膜系数α与流速、流体性质、传热管材料、管径等因素有关。
实验器材:传热器、温度计、流量计、水泵、水池、电源、压力表等。
实验步骤:
1、打开电源,调节水泵和流量计,控制水流量,调节出口温度在稳定范围内。
2、预热传热器,调整流量计使水流量稳定。
3、调节传热器进水温度和出水温度,稳定后记下温度。
4、根据公式(1)求出传热膜系数α。
5、改变流速,重复以上步骤,记录数据。
实验结果与分析:
|流速(m/s) | 温差(℃) | 传热膜系数 |
|--------|------------|------------|
| 0.4 | 20.4 | 346.21 |
| 0.6 | 19.7 | 420.31 |
| 0.8 | 20.2 | 524.28 |
| 1.0 | 21.1 | 602.60 |
根据实验结果可以看出,传热膜系数α随着流速的增加而增加。
这是由于流速越快,对流传热强度越大,传热膜系数也就越大。
同时,由于传热膜系数与温差成正比,所以温
差越大,传热膜系数也越大。
因此,我们可以通过控制流速和温差来实现对传热膜系数的控制。
实验3化工原理实验传热膜系数的测定引言:传热膜系数是衡量传热效果的一个重要参数。
在化工工程中,准确测定传热膜系数对于设计和优化传热设备具有重要意义。
本实验旨在通过实验方法测定传热膜系数。
材料与方法:材料:水、试验设备、温度计仪器设备:传热装置、恒温器、温度计、流量计实验步骤:1.接通电源,打开恒温器,使其内部温度稳定在所需温度。
2.打开冷水和热水进水阀门,调节流量计开度至所需流量。
3.记录冷水、热水的入口和出口温度,并计算平均温度。
4.根据冷水和热水的平均温度与进出口温差,计算传热膜系数。
结果与讨论:实验中,我们进行了多组实验数据的测定,并计算了传热膜系数。
以下是两组实验结果的示例数据:实验1:冷水入口温度:20℃冷水出口温度:25℃热水入口温度:70℃热水出口温度:40℃冷水平均温度:22.5℃热水平均温度:55℃冷水和热水的进出口温差:2.5℃传热膜系数:10W/(m²·℃)实验2:冷水入口温度:15℃冷水出口温度:28℃热水入口温度:75℃热水出口温度:30℃冷水平均温度:21.5℃热水平均温度:52.5℃冷水和热水的进出口温差:3℃传热膜系数:15W/(m²·℃)通过多组实验数据的测定,我们可以发现传热膜系数与温差成正比例关系。
我们可以根据实验结果得到传热膜系数与温差的经验公式:q=KΔT,其中q为传热膜系数,ΔT为温差,K为比例常数。
结论:通过化工原理实验传热膜系数的测定,我们可以得到传热膜系数与温差的关系,并可以根据实验数据计算传热膜系数。
得到的实验结果可以在化工工程的传热设备设计和优化中起到重要的指导作用。
北京化工大学化工原理实验报告实验名称:传热膜系数测定实验班级:化工1305班姓名:张玮航学号: 2013011132 序号: 11同组人:宋雅楠、陈一帆、陈骏设备型号:XGB型旋涡气泵及ASCOM5320型压力传感器第4套实验日期: 2015-12-17一、实验摘要首先.本实验让空气走内管.蒸汽走环隙.采用由XGB 型漩涡气泵风机、ASCOM5320型压力传感器、孔板流量计、蒸汽发生器等组成的自动化程度较高的装置.由人工智能仪来读取所有温度和压差等参数.用计算机软件实现数据的在线采集与控制。
其次.由所得数据分别求得了正常条件和加入静态混合器后的强化条件下的对流传热膜系数α.再通过作图.使用图解法确定了传热膜系数准数关系式Re Pr m n Nu A =(n=0.4)中的系数A 和指数m 后.在双对数坐标纸中作出了0.4/Pr Re Nu 的关系曲线。
最后.整理出了流体在圆管内做强制湍流流动的传热膜系数准数半经验关联式.并与公认的关联式进行了比较。
关键词:传热膜系数K 、雷诺数Re 、努赛尔准数Nu 、普朗特数Pr 、图解法二、实验目的1、掌握传热膜系数α及传热系数K 的测定方法: (1)测定空气在圆管内作强制湍流时的给热系数α1 (2)测定加入静态混合器后空气的强制湍流给热系数α1’2、通过实验掌握确定传热膜系数准数关系式中的系数A 和指数m 、n 的方法;3、通过实验提高对准数关系式的理解.将实验所得结果与公认的关联式进行比较.分析影响α的因素.了解工程上强化传热的措施。
三、实验原理间壁式传热过程可分为三个过程:第一、由热流体对固体壁面的对流传热.第二、固体壁面的热传导.第三、固体壁面对冷流体的对流传热。
当流体无相变时的对流传热准数关系式可由量纲分析法写为:Re Pr m n p Nu A Gr =对于强制湍流而言.Gr 数可忽略.进行简化后:Re Pr m n Nu A =在本文中.采用Excel 软件对上述准数关系式中的指数m 、n 和系数A 进行计算机求解。

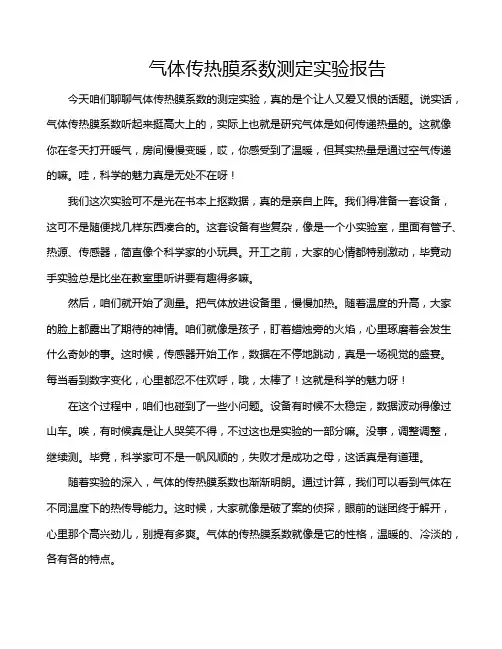

气体传热膜系数测定实验报告今天咱们聊聊气体传热膜系数的测定实验,真的是个让人又爱又恨的话题。
说实话,气体传热膜系数听起来挺高大上的,实际上也就是研究气体是如何传递热量的。
这就像你在冬天打开暖气,房间慢慢变暖,哎,你感受到了温暖,但其实热量是通过空气传递的嘛。
哇,科学的魅力真是无处不在呀!我们这次实验可不是光在书本上抠数据,真的是亲自上阵。
我们得准备一套设备,这可不是随便找几样东西凑合的。
这套设备有些复杂,像是一个小实验室,里面有管子、热源、传感器,简直像个科学家的小玩具。
开工之前,大家的心情都特别激动,毕竟动手实验总是比坐在教室里听讲要有趣得多嘛。
然后,咱们就开始了测量。
把气体放进设备里,慢慢加热。
随着温度的升高,大家的脸上都露出了期待的神情。
咱们就像是孩子,盯着蜡烛旁的火焰,心里琢磨着会发生什么奇妙的事。
这时候,传感器开始工作,数据在不停地跳动,真是一场视觉的盛宴。
每当看到数字变化,心里都忍不住欢呼,哦,太棒了!这就是科学的魅力呀!在这个过程中,咱们也碰到了一些小问题。
设备有时候不太稳定,数据波动得像过山车。
唉,有时候真是让人哭笑不得,不过这也是实验的一部分嘛。
没事,调整调整,继续测。
毕竟,科学家可不是一帆风顺的,失败才是成功之母,这话真是有道理。
随着实验的深入,气体的传热膜系数也渐渐明朗。
通过计算,我们可以看到气体在不同温度下的热传导能力。
这时候,大家就像是破了案的侦探,眼前的谜团终于解开,心里那个高兴劲儿,别提有多爽。
气体的传热膜系数就像是它的性格,温暖的、冷淡的,各有各的特点。
做完实验,大家围坐在一起,开始讨论结果。
你一言我一语,热闹得像个市场。
每个人都有自己的见解,真的是个智力的碰撞。
有的小伙伴特别兴奋,开始想象这些数据在现实生活中的应用。
嘿,说不定哪天咱们的研究能帮助到建筑设计,让房子更节能环保呢!想想都觉得美滋滋。
实验结束后,大家的疲惫感一扫而空,心里充满了成就感。
虽然流了不少汗,但那种亲手做实验、得出结果的感觉,简直是无与伦比。
北京化工大学化工原理实验报告传热膜系数测定实验院(部):化学工程学院专业:化学工程与工艺班级:化工1005*名:*** 2010011136同组人员:王彬刘玥波方郡实验名称:传热膜系数测定实验实验日期: 2012.11.28传热膜系数测定实验一、摘要本实验以套管换热器为研究对象,以冷空气及热蒸汽为介质,冷空气走黄铜管内,即管程,热蒸汽走环隙,即壳程,研究热蒸汽与冷空气之间的传热过程。
通过测得的一系列温度及孔板压降数值,分别求得正常条件和加入静态混合器后的强化条件下的对流传热膜系数α及Nu ,做出lg (Nu/Pr0.4)~lgRe 的图像,分析出传热膜系数准数关联式Nu=ARemPr0.4中的A 和m 值。
关键词:对流传热 Nu Pr Re α A 二、实验目的1、掌握传热膜系数α及传热系数K 的测定方法;2、通过实验掌握确定传热膜系数准数关系式中的系数A 和指数m 、n 的方法;3、通过实验提高对准数关系式的理解,并分析影响α的因素,了解工程上强化传热的措施。
三、实验原理黄铜管内走冷空气,管外走100℃的热蒸汽,壁内侧热阻1/α远远大于壁阻、垢阻及外侧热阻,因此研究传热的关键问题是测算α,当流体无相变时对流传热准数关系式的一般形式为:p n m Gr A Nu Pr Re ⋅⋅=对于强制湍流有: n m A Nu Pr Re =用图解法对多变量方程进行关联,要对不同变量Re 和Pr 分别回归。
本实验可简化上式,即取n=0.4(流体被加热)。
在两边取对数,得到直线方程为Re lg lg Pr lg4.0m A Nu+= 在双对数坐标中作图,求出直线斜率,即为方程的指数m 。
在直线上任取一点函数值代入方程中,则可得到系数A ,即mNuA RePr4.0=其中 λαλμμρdNu Cp du ===,Pr ,Re 实验中改变空气的流量,以改变Re 值。
根据定性温度计算对应的Pr 值。
同时,由牛顿冷却定律,求出不同流速下的传热膜系数值,进而求得Nu 值。
传热膜系数测定实验实验日期:2010/12/9班级:姓名:学号:同组人:实验装置:一.报告摘要本实验以套管式换热器为研究对象,并用常压下100℃的水蒸汽冷凝空气来测定传热膜系数,通过实验掌握传热膜系数及传热系数的测定方法,并确定传热膜系数准数关系式中的系数及分析影响传热膜系数的因素。
关键词:传热膜系数α,传热系数K ,努赛尔数Nu ,雷诺数Re ,普朗特准数Pr二.目的及任务1. 掌握传热膜系数α及传热系数K 的测定方法;2. 通过实验掌握确定传热膜系数准数关系式中的系数A 和指数m 的方法;3. 通过实验提高对准数关系式的理解,并分析影响α的因素。
三.基本原理对流传热的核心问题是求算传热系数α,当流体无相变时对流传热准数关系式的一般形式为p n m Gr A Nu Pr Re =对于强制湍流而言,Gr 数可忽略,即n m A Nu Pr Re =本实验中,可用图解法和最小二乘法计算上述准数关系式中的指数m 和系数A 。
用图解法对多变量方程进行关联时,要对不同变量Re 和Pr 分别回归。
本实验可简化上式,即取n=0.4。
在两边取对数,得到直线方程为Re lg lg Prlg 4.0m A Nu+= 在双对数坐标中作图,求出直线斜率,即为方程的指数m 。
在直线上任取一点函数值代入方程中,则可得到系数A ,即m NuA RePr 4.0=用图解法,根据实验点确定直线位置有一定的人为性。
而用最小二乘法回归,可以得到最佳关联结果。
应用计算机辅助手段,对多变量方程进行一次回归,就能同时得到A,m,n 。
对于方程的关联,首先要有Nu,Re,Pr 的数据组。
其特征数定义式分别为λαλμμρd Nu Cp du ===,Pr ,Re 实验中改变空气的流量,以改变Re 值。
根据定性温度计算对应的Pr 值。
同时,由牛顿冷却定律,求出不同流速下的传热膜系数值,进而求得Nu 的值。
牛顿冷却定律为m t A Q ∆=α式中α——传热膜系数,W/(m 2·℃);Q ——传热量,W ;A ——总传热面积,m 2;Δt m ——管壁温度与管内流体温度的对数平均温差,℃。

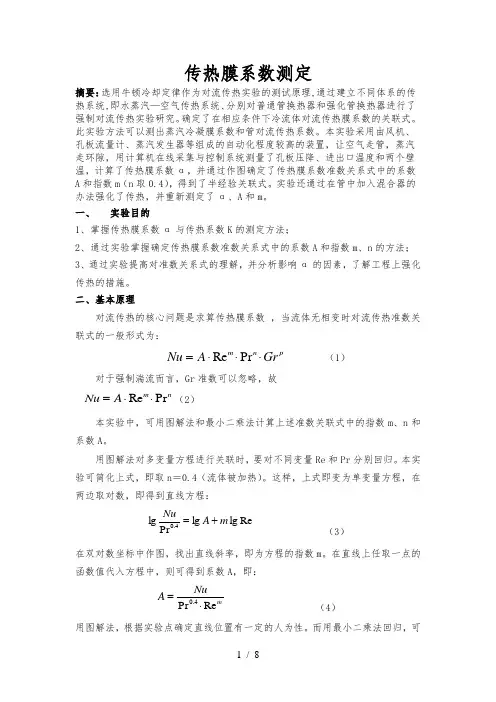

传热膜系数测定摘要:选用牛顿冷却定律作为对流传热实验的测试原理,通过建立不同体系的传热系统,即水蒸汽—空气传热系统、分别对普通管换热器和强化管换热器进行了强制对流传热实验研究。
确定了在相应条件下冷流体对流传热膜系数的关联式。
此实验方法可以测出蒸汽冷凝膜系数和管对流传热系数。
本实验采用由风机、孔板流量计、蒸汽发生器等组成的自动化程度较高的装置,让空气走管,蒸汽走环隙,用计算机在线采集与控制系统测量了孔板压降、进出口温度和两个壁温,计算了传热膜系数α,并通过作图确定了传热膜系数准数关系式中的系数A 和指数m (n 取0.4),得到了半经验关联式。
实验还通过在管中加入混合器的办法强化了传热,并重新测定了α、A 和m 。
一、 实验目的1、掌握传热膜系数α与传热系数K 的测定方法;2、通过实验掌握确定传热膜系数准数关系式中的系数A 和指数m 、n 的方法;3、通过实验提高对准数关系式的理解,并分析影响α的因素,了解工程上强化传热的措施。
二、基本原理对流传热的核心问题是求算传热膜系数 ,当流体无相变时对流传热准数关联式的一般形式为:p n m Gr A Nu ⋅⋅⋅=Pr Re (1)对于强制湍流而言,Gr 准数可以忽略,故n m A Nu Pr Re ⋅⋅=(2)本实验中,可用图解法和最小二乘法计算上述准数关联式中的指数m 、n 和系数A 。
用图解法对多变量方程进行关联时,要对不同变量Re 和Pr 分别回归。
本实验可简化上式,即取n =0.4(流体被加热)。
这样,上式即变为单变量方程,在两边取对数,即得到直线方程:Re lg lg Pr lg 4.0m A Nu += (3)在双对数坐标中作图,找出直线斜率,即为方程的指数m 。
在直线上任取一点的函数值代入方程中,则可得到系数A ,即:m Nu A Re Pr 4.0⋅= (4)用图解法,根据实验点确定直线位置有一定的人为性。
而用最小二乘法回归,可以得到最佳关联结果。
北京化工大学化工原理实验报告实验名称:传热膜系数测定实验班级:化工1305班姓名:XXX学号:XXX 序号:11同组人:XXXX设备型号:XGB型旋涡气泵及ASCOM5320型压力传感器第4套实验日期:2015-12-17一、实验摘要首先,本实验让空气走内管,蒸汽走环隙,采用由XGB 型漩涡气泵风机、ASCOM5320型压力传感器、孔板流量计、蒸汽发生器等组成的自动化程度较高的装置,由人工智能仪来读取所有温度和压差等参数,用计算机软件实现数据的在线采集与控制。
其次,由所得数据分别求得了正常条件和加入静态混合器后的强化条件下的对流传热膜系数α,再通过作图,使用图解法确定了传热膜系数准数关系式Re Pr m n Nu A =(n=0.4)中的系数A 和指数m 后,在双对数坐标纸中作出了0.4/Pr Re Nu 的关系曲线。
最后,整理出了流体在圆管内做强制湍流流动的传热膜系数准数半经验关联式,并与公认的关联式进行了比较。
关键词:传热膜系数K 、雷诺数Re 、努赛尔准数Nu 、普朗特数Pr 、图解法二、实验目的1、掌握传热膜系数α及传热系数K 的测定方法: (1)测定空气在圆管内作强制湍流时的给热系数α1 (2)测定加入静态混合器后空气的强制湍流给热系数α1’2、通过实验掌握确定传热膜系数准数关系式中的系数A 和指数m 、n 的方法;3、通过实验提高对准数关系式的理解,将实验所得结果与公认的关联式进行比较,分析影响α的因素,了解工程上强化传热的措施。
三、实验原理间壁式传热过程可分为三个过程:第一、由热流体对固体壁面的对流传热,第二、固体壁面的热传导,第三、固体壁面对冷流体的对流传热。
当流体无相变时的对流传热准数关系式可由量纲分析法写为:Re Pr m n p Nu A Gr =对于强制湍流而言,Gr 数可忽略,进行简化后:Re Pr m n Nu A =在本文中,采用Excel 软件对上述准数关系式中的指数m 、n 和系数A 进行计算机求解。
