凸轮机构基本尺寸的确定

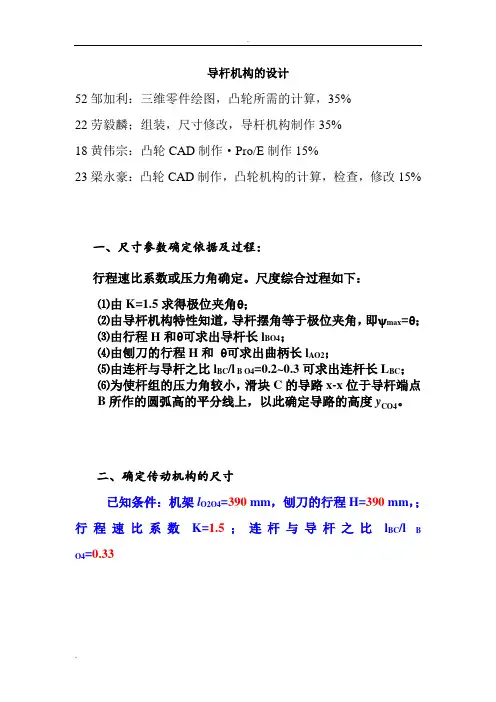

导杆机构的设计52邹加利：三维零件绘图，凸轮所需的计算，35%22劳毅麟；组装，尺寸修改，导杆机构制作35%18黄伟宗：凸轮CAD制作·Pro/E制作15%23梁永豪：凸轮CAD制作，凸轮机构的计算，检查，修改15%一、尺寸参数确定依据及过程：行程速比系数或压力角确定。

尺度综合过程如下：⑴由K=1.5求得极位夹角θ；⑵由导杆机构特性知道，导杆摆角等于极位夹角，即ψmax=θ；⑶由行程H和θ可求出导杆长l BO4；⑷由刨刀的行程H和θ可求出曲柄长l AO2；⑸由连杆与导杆之比l BC/l B O4=0.2~0.3可求出连杆长L BC；⑹为使杆组的压力角较小，滑块C的导路x-x位于导杆端点。

B所作的圆弧高的平分线上，以此确定导路的高度yCO4二、确定传动机构的尺寸已知条件：机架l O2O4=390 mm，刨刀的行程H=390 mm，；行程速比系数K=1.5；连杆与导杆之比l BC/l B=0.33O41）.根据所给数据确定机构尺寸 极位夹角：οθ3615.115.118011180=+-=+-=︒︒k k 导杆长度：41390165022sin18sin 2BO H l mm θ=== 连杆长度：BC l =0.334BO l =214.5mm 曲柄长度：224sin 390*sin181172AO O O l l mm θ===已知刨头导路x-x 位于导杆端点B 所作的圆弧高的平分线上。

（这样才能保证机构运动过程的最大压力角具有最小值，使机构在运动过程中具有良好的传动力特性）所以，()444111cos 650*6501cos18633.75222CO BO BO y L l mm θ⎛⎫=--=--= ⎪⎝⎭ 即导轨滑块C 到O4的垂直距离为633.75mm 。

(此图可用Flashpaper导出)2）.机构运动简图的绘制选取一长度比例尺，如图所示。

BAO4任务三设计牛头刨床中的凸轮机构%一．凸轮机构的设计要求概述：⒈已知摆杆9作等加速等减速运动，要求确定凸轮机构的基本尺寸，选取滚子半径，手工或用CAD软件画出从动件运动规律角位移线图和凸轮的实际轮廓。

第5章凸轮机构（一）教学要求1．了解凸轮机构的工作原理2．掌握常用从动件运动规律及特性3．掌握盘形凸轮轮廓的设计4．了解凸轮机构的尺寸的确定（二）教学的重点与难点1．凸轮的工作原理2．用反转法设计凸轮轮廓3．凸轮的尺寸对其机构的影响（三）教学内容5.1概述5.1.1 概念1．凸轮机构的组成：凸轮是由从动件、机架、凸轮三部分组成的高幅机构。

2．凸轮：是一种具有曲线轮廓或凹糟的构件，它通过与从动什的高副接触，在运动时可以使从动件获得连续或不连续的任意预期运动。

3．特点：结构相当简单，只要设计出适当的凸轮轮廓曲线，就可以使从动件实现任何预期的运动规律。

但另一方面，由于凸轮机构是高副机构，易于磨损，因此只适用于传递动力不大的场合。

4．凸轮机构的应用例：内燃机配气机构（如下图所示）靠模车削机构（如下图所示）自动送料机构（如下图所示）分度转位机构（如下图所示）5.1.2 凸轮机构的分类1、按照凸轮的形状分为：(1)盘形凸轮凸轮中最基本的形式。

凸轮是绕固定铂转动且向径变化的盘形零件，凸轮与从动件互作平面运动，是平面凸轮机构。

(2)移动凸轮可看作是回转半径无限大的盘形凸轮，凸轮作往复移动，是平面凸轮机构。

(3)圆柱凸轮可看作是移动凸轮绕在圆柱体上演化而成的，从动件与凸轮之间的相对运动为空间运动，是一种空间凸轮机构。

(4)曲面凸轮当圆柱表面用圆弧面代替时，就演化成曲面凸轮，它也是一空间凸轮机构。

2、按锁合方式的不同凸轮可分为：(1)力锁合凸轮，如靠重力、弹簧力锁合的凸轮等；(2)几何锁合凸轮，如沟槽凸轮、等径及等宽凸轮、共轭凸轮等。

3、按从动件型式分为：(1)尖顶从动件(2)滚子从动件(3)平底从动件根据从动件运动型式不同分为直动从动件和摆动从动件。

5.1.3 凸轮和滚子的材料凸轮机构的主要失效形式：磨损和疲劳点蚀要求凸轮和滚子的工作表面硬度高、耐磨并且有足够的表面接触强度。

对于经常受到冲击的凸轮机构还要求凸轮芯部有较强的韧性。

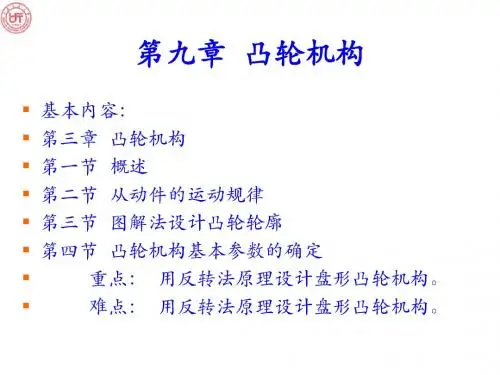

第3章凸轮机构及其设计3.1基本要求1.了解凸轮机构的类型及其特点。

2.掌握从动件的几种常用运动规律及特点。

掌握从动件行程、从动件推程、推程运动角、从动件回程、回程运动角、从动件远（近）休程及远（近）休止角及凸轮的基圆、偏距等基本概念。

3.熟练掌握并灵活运用反转法原理，应用这一原理设计直动从动件盘形凸轮机构、摆动从动件盘形凸轮机构及平底直动从动件盘形凸轮机构。

4.掌握凸轮机构基本尺寸的确定原则，根据这些原则确定凸轮机构的的压力角及其许用值、基圆半径、偏距、滚子半径等基本尺寸。

5.掌握凸轮机构设计的基本步骤，学会用计算机对凸轮机构进行辅助设计的方法。

3.2内容提要一、本章重点本章重点是从动件运动规律的选择及其特点，按预定从动件运动规律设计平面凸轮轮廓曲线和凸轮机构基本尺寸的确定。

涉及到根据使用场合和工作要求选择凸轮机构的型式、选择或设计从动件的运动规律、合理选择或确定凸轮的基圆半径、正确设计出凸轮廓线、对设计出来的凸轮机构进行分析以校核其是否满足设计要求。

1 凸轮机构的类型选择选择凸轮机构的类型是凸轮机构设计的第一步，称为凸轮机构的型综合。

凸轮的形状有平面凸轮（盘形凸轮、移动凸轮）和空间凸轮，从动件的形状有尖顶从动件、滚子从动件、平底从动件，而从动件的运动形式有移动和摆动之分，凸轮与从动件维持高副接触的方法又有分为力锁合、形锁合。

故凸轮机构的类型多种多样，设计凸轮机构时，可根据使用场合和工作要求的不同加以选择。

（1）各类凸轮机构的特点及适用场合尖顶从动件凸轮机构：优点是结构最简单，缺点是尖顶处极易磨损，故只适用于作用力不大和速度较低的场合。

滚子从动件凸轮机构：优点是滚子与凸轮廓线间为滚动摩擦，摩擦较小，可用来传递较大的动力，故应用广泛。

平底从动件凸轮机构：优点是平底与凸轮廓线接触处极易形成油膜、能减少磨损，且不计摩擦时，凸轮对从动件的作用力始终垂直于平底，受力平稳、传动效率较高，故适用于高速场合。

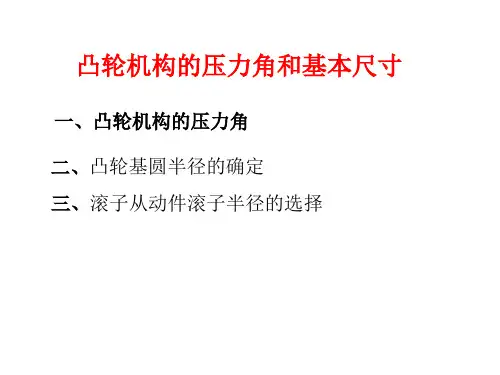

第四节 凸轮机构基本尺寸设计无论是作图法还是解析法，在设计凸轮廓线前，除了需要根据工作要求选定从动件的运动规律外，还需要确定凸轮机构的一些基本参数，如基圆半径b r 、偏距e 、滚子半径r r 等。

一般来讲，这些参数的选择除了应保证从动件能够准确地实现预期的运动规律外，还应当使机构具有良好的受力状况和紧凑的结构。

本节讨论凸轮机构基本尺寸设计的原则和方法。

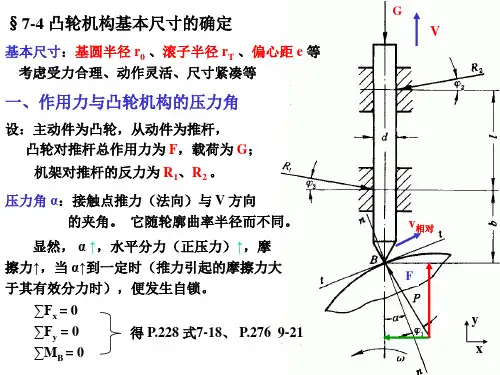

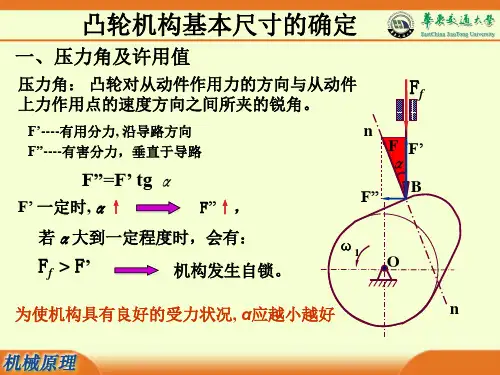

一、移动滚子从动件盘形凸轮机构1. 压力角同连杆机构一样，压力角也是衡量凸轮机构传力特性好坏的一个重要参数。

所谓凸轮机构的压力角，是指在不计摩擦的情况下，凸轮对从动件作用力的方向线与从动件上力作用点的速度方向之间所夹的锐角。

对于图4-22所示的移动滚子从动件盘形凸轮机构来说，过滚子中心所作理论廓线的法线nn 与从动件运动方向之间的夹角α就是压力角。

（1）压力角与作用力的关系 由图4-22可以看出，凸轮对从动件的作用力F 可以分解成两个分力，即沿着从动件运动方向的分力F '和垂直于运动方向的分力F ''。

只有前者是推动从动件克服载荷的有效分力，而后者将增大从动件与导路间的摩擦，它是一种有害分力。

压力角α越大，有害分力越大。

当压力角α增大到某一数值时，有害分力所引起的摩擦阻力将大于有效分力F '，这时无论凸轮给从动件的作用力有多大，都不能推动从动件运动，即机构将发生自锁。

因此为减小侧向推力，避免自锁，压力角α应越小越好。

图4-22 凸轮机构的压力角（2）压力角与机构尺寸的关系 设计凸轮时，除了应使机构具有良好的受力状况外，还希望机构结构紧凑。

而凸轮尺寸的大小取决于凸轮基圆半径的大小。

在实现相同运动规律的情况下，基圆半径越大，凸轮的尺寸也越大。

因此，要获得轻便紧凑的凸轮机构，就应当使基圆半径尽可能地小。

但是基圆半径的大小又和凸轮机构的压力角有直接的关系。

下面以图4-22为例来说明这种关系。

图中，过滚子中心B 所作理论廓线的法线nn 与过凸轮轴心0A 所作从动件导路的垂线交于P 点，由瞬心定义可知，该点即为凸轮与从动件在此位置时的瞬心，且ϕωd ds v P A ==0。

第六讲凸轮机构及其设计（一）凸轮机构的应用和分类一、凸轮机构1．组成：凸轮，推杆，机架。

2．优点：只要适当地设计出凸轮的轮廓曲线，就可以使推杆得到各种预期的运动规律，而且机构简单紧凑。

缺点：凸轮廓线与推杆之间为点、线接触，易磨损，所以凸轮机构多用在传力不大的场合。

二、凸轮机构的分类1．按凸轮的形状分：盘形凸轮圆柱凸轮2．按推杆的形状分尖顶推杆：结构简单，能与复杂的凸轮轮廓保持接触，实现任意预期运动。

易遭磨损，只适用于作用力不大和速度较低的场合滚子推杆：滚动摩擦力小，承载力大，可用于传递较大的动力。

不能与凹槽的凸轮轮廓时时处处保持接触。

平底推杆：不考虑摩擦时，凸轮对推杆的作用力与从动件平底垂直，受力平稳；易形成油膜，润滑好；效率高。

不能与凹槽的凸轮轮廓时时处处保持接触。

3．按从动件的运动形式分（1）往复直线运动：直动推杆，又有对心和偏心式两种。

（2）往复摆动运动：摆动推杆，也有对心和偏心式两种。

4．根据凸轮与推杆接触方法不同分：（1）力封闭的凸轮机构：通过其它外力（如重力，弹性力）使推杆始终与凸轮保持接触，（2）几何形状封闭的凸轮机构：利用凸轮或推杆的特殊几何结构使凸轮与推杆始终保持接触。

①等宽凸轮机构② 等径凸轮机构③共轭凸轮（二）推杆的运动规律一、基本名词：以凸轮的回转轴心O 为圆心，以凸轮的最小半径r0为半径所作的圆称为凸轮的基圆，r0 称为基圆半径。

推程：当凸轮以角速度转动时，推杆被推到距凸轮转动中心最远的位置的过程称为推程。

推杆上升的最大距离称为推杆的行程，相应的凸轮转角称为推程运动角。

回程：推杆由最远位置回到起始位置的过程称为回程，对应的凸轮转角称为回程运动角。

休止：推杆处于静止不动的阶段。

推杆在最远处静止不动，对应的凸轮转角称为远休止角；推杆在最近处静止不动，对应的凸轮转角称为近休止角二、推杆常用的运动规律1．刚性冲击：推杆在运动开始和终止时，速度突变，加速度在理论上将出现瞬时的无穷大值，致使推杆产生非常大的惯性力，因而使凸轮受到极大冲击，这种冲击叫刚性冲击。
