Intel接口革命史——从总线看Intel主板芯片组发展历程Intel接口革命史——从总线看Intel主板芯片组发展历程2009-07-16 10:22可以这样说，Intel处理器的成功，功劳有一半应记在自家的主板芯片组身上。
从经典的430HX、430TX、440BX到如今的9XX系列，正是由于历代Intel主板芯片组+Intel处理器的绝佳搭配，才成就了一个帝国的辉煌。
回首Intel主板芯片组的历程，我们除了可以看到其产品性能和功能不断进步外，更可清晰地看到，主板芯片组的发展史正是总线和接口技术的革命史。
正是总线和接口技术一步步不断发展，才有了如今高性能的主流电脑。
一、PCI总线的X86时代关键词：PCI、SDRAM、MMX430HX功能示意图386、486时代的主板芯片组市场群雄混战，进入586时代后，Intel凭借对自身CPU更了解的优势推出了430LX芯片组，并在随后的几次战役中一举取得了市场上的主动。
限于篇幅，我们只对这类早期芯片组做文字介绍。
第一款可称得上经典的Intel主板芯片组就是430HX。
430HX芯片组由一片82439HX和一片82371SB组成，采用了并行PCI体系结构，符合PCI 2.1标准，缩短了总线的等待时间，提高了PCI设备的速度和整个系统的性能；可支持通用串行总线（USB），支持EDO定时功能，系统内存最高可达512MB；支持P54C（Pentium）和P55C （Pentium MMX）CPU；支持双CPU结构，可组成对称处理器结构体系。
随后Intel又在430HX的基础上推出了其简化版本430VX，VX 只支持单处器和最大256MB内存，但凭借较低的售价在消费级市场上走红。
而Intel 430TX芯片组（由82439TX和82371AB组成）则可看成是英特尔在586时代的颠峰之作。
它是Intel公司为配合Pentium MMX CPU而推出的芯片组，针对MMX技术进行了改进和优化，可达到更佳的多媒体应用效果。
#1 发表于 2005-9-26 11:09 资料 短消息主板芯片发展简史2004年6月21日，Intel 在北京发布新的i915/925芯片组。
这两款芯片组的登场，象征着这十年以来个人计算机平台的最大的架构转换。
从Socket T 的CPU 插座到全新DDR2内存技术，从High Definition Audio 音频技术到ICH6W 无线南桥，都给人们描绘了一个美好的未来计算机的设计规划，革命性的PCI Express 总线的引入将取代使用10多年的PCI 和9年的AGP 总线规格，将计算机技术带入了一个新的纪元。
以前的十年里，我们目睹了行业里太多的风风雨雨，从早些时候的820芯片组回收事件，3dfx 悲壮的倒下，nVIDIA 进军主板市场等等，直到最近的915/925回收事件，那么在这些事件里，有哪些产品和厂商是值得我们关注的呢？[glow=255,red,2]一、主板的构成[/glow]主板的英文名称叫做Motherboard(也可以叫Mainboard)，也可以译做母板。
从“母”字可以看出主板在电脑各个配件中的重要性。
主板不但是整个电脑系统平台的载体，还负担着系统中各种信息的交流。
主板的平面是一块PCB 印刷电路板，分为四层板和六层板，四层板分别是主信号层、接地层、电源层、次信号层。
而六层板增加了辅助电源层和中信号层。
在电路板上面，是错落有致的电路布线；在PCB 印刷电路板上面，则为棱角分明的各个部件：插槽、芯片、电阻、电容等。
芯片包括BIOS芯片，南北桥芯片，RAID控制芯片等；插槽包括CPU插座，内存插槽，PCI插槽，ISA插槽等；接口包括IDE接口，软驱接口，COM接口(串口)，PS/2接口，USB接口，IEEE1394接口，LPT接口(并口)，MIDI接口等。
在本文中，主要将为大家介绍主板芯片组的变化，这个芯片组主要是指主板上的南北桥芯片，那么什么是南北桥芯片呢？南桥多位于PCI插槽的上面；而CPU 插槽旁边，被散热片盖住的就是北桥芯片。

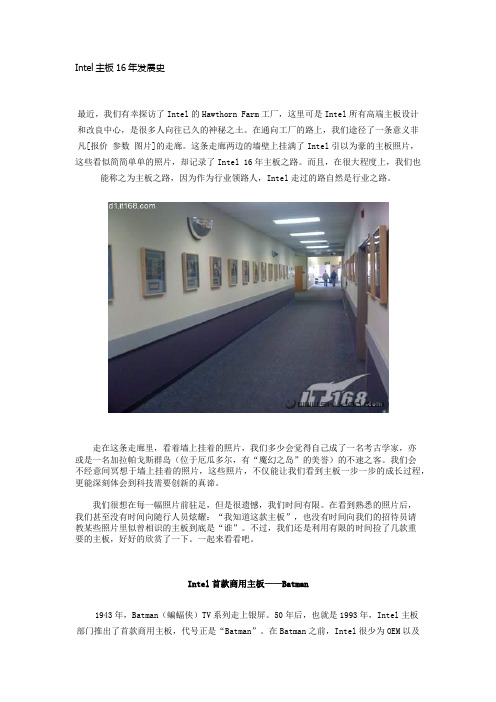

Intel主板16年发展史最近，我们有幸探访了Intel的Hawthorn Farm工厂，这里可是Intel所有高端主板设计和改良中心，是很多人向往已久的神秘之土。
在通向工厂的路上，我们途径了一条意义非凡[报价参数图片]的走廊。
这条走廊两边的墙壁上挂满了Intel引以为豪的主板照片，这些看似简简单单的照片，却记录了Intel 16年主板之路。
而且，在很大程度上，我们也能称之为主板之路，因为作为行业领路人，Intel走过的路自然是行业之路。
走在这条走廊里，看着墙上挂着的照片，我们多少会觉得自己成了一名考古学家，亦或是一名加拉帕戈斯群岛（位于厄瓜多尔，有“魔幻之岛”的美誉）的不速之客。
我们会不经意间冥想于墙上挂着的照片，这些照片，不仅能让我们看到主板一步一步的成长过程，更能深刻体会到科技需要创新的真谛。
我们很想在每一幅照片前驻足，但是很遗憾，我们时间有限。
在看到熟悉的照片后，我们甚至没有时间向随行人员炫耀：“我知道这款主板”，也没有时间向我们的招待员请教某些照片里似曾相识的主板到底是“谁”。
不过，我们还是利用有限的时间捡了几款重要的主板，好好的欣赏了一下。
一起来看看吧。
Intel首款商用主板——Batman1943年，Batman（蝙蝠侠）TV系列走上银屏。
50年后，也就是1993年，Intel主板部门推出了首款商用主板，代号正是“Batman”。
在Batman之前，Intel很少为OEM以及MNC（multi-national corporations，跨国公司）厂商推公版主板。
Intel之所以推出这款主板主要是因为：当时Intel的CPU部门准备发布一款处理器芯片，但是市场上却没有与之匹配的主板支持。
Intel遇到了“先有鸡还是先有蛋”的困惑，相当尴尬。
无奈之下，Intel只能双管齐下，一同发布主板和CPU。
Intel的这种发布方式用业界的行话说就是time to market(TTM,上市时机）。
主板发展历程主板是计算机中最重要的硬件之一，也是计算机内各个部件之间的重要连接器。
它起到了控制、数据传输和电源管理等功能。
随着计算机技术的进步，主板经历了许多变化和发展，下面就是主板发展的历程。
20世纪50年代，第一台计算机问世，当时的计算机体积庞大，功能有限，主板还未被广泛应用。
但是最早的主板可以追溯到这个时期，它采用了通过点对点布线连接元器件的方式，经常需要手工插入电阻和电容器等电子元件。
到了60年代，主板已经更加普及，并且开始以电子元件（如集成电路）来代替以前的手工插入元件的方式。
这使得主板更小巧、更轻便，同时提高了计算机性能。
70年代，随着微型计算机的诞生，主板开始变得更加复杂。
各个元器件的布线不再是简单的点对点连接，而是用印刷线路板代替了手工布线，这样做的好处是可以大大增加电路的复杂程度和功能。
80年代是主板发展的关键时期，计算机的性能得到了极大的提升。
主板也开始采用了插槽结构，这样可以灵活地更换和升级CPU、内存等硬件。
同时主板还加入了一些新的接口，如硬盘接口、显卡接口等，以适应计算机功能的不断扩展。
90年代，随着计算机网络和互联网的迅速发展，主板也面临着新的挑战。
因为网络通信需要较高的传输速度和稳定性，所以主板的总线结构、网卡接口等也得到了极大的改善。
进入21世纪，主板的发展重点逐渐转向了功耗和散热。
因为计算机性能越来越强大，功耗和发热问题成为制约计算机发展的瓶颈。
主板开始采用了新的设计和材料，如多层PCB板、高效散热技术等，以提高计算机的稳定性和寿命。
同时，主板的外观也发生了很大的变化。
从最初的单一颜色到现在的多彩可调的LED灯光，从方正简约到流线型设计，主板已经成为了电脑整机的重要组成部分，更加注重与用户的交互体验。
总的来说，主板在过去的几十年中经历了巨大的变革。
从最初的简单布线到现在的复杂插槽结构，从性能提升到功耗和散热问题的解决，主板在计算机技术发展中扮演了重要的角色。
未来，随着技术的不断进步和计算机的不断升级，主板必将继续发展，为我们带来更好的计算体验。
主板发展历程1880年代初，随着计算技术和电子技术的迅速发展，出现了最早的计算机。
当时的计算机体积庞大，使用电子管作为主要的计算元件。
然而，电子管的使用带来了一些问题，比如尺寸大、耗电量高、发热量大等。
为了解决这些问题，1947年，晶体火花管被发明。
这是一种能够将电子元器件在芯片上进行集成的技术，也是现代主板的雏形。
晶体火花管的出现大大减小了计算机的体积，并且能够提供更高的计算速度和效率。
随着时间的推移，计算机技术和电子技术继续发展。
1958年，第一台使用晶体管的计算机面世。
晶体管作为主要的计算元件，取代了电子管，大大提升了计算机的性能。
然而，晶体管的体积和散热问题也引发了新的需求。
1960年代，集成电路（IC）技术出现。
集成电路是将多个晶体管、电阻和电容等元件集成在一个芯片上的技术。
这一技术的出现，使得计算机更小巧、更高效。
1971年，AMD（Advanced Micro Devices）公司推出了第一个商用微处理器，这是计算机主板发展的一个重要里程碑。
微处理器是一种集成了指令和计算功能的芯片，它将计算机的核心功能集成到一个小芯片上。
1981年，IBM推出了第一台个人电脑（PC），这是计算机主板发展的又一重要里程碑。
个人电脑的问世，将计算机带入了普通家庭，并推动了计算机主板的进一步发展和普及。
随着个人电脑市场的快速发展，主板技术也不断进步。
1990年代，PCI（Peripheral Component Interconnect）总线接口被引入主板中。
这一技术使得不同的硬件设备能够通过同一条总线进行通信，提高了主板的扩展性和兼容性。
进入21世纪，主板技术继续创新。
SATA（Serial ATA）接口取代了过去的IDE（Integrated Drive Electronics）接口，提供了更高的数据传输速度和更方便的硬盘连接方式。
此外，USB（Universal Serial Bus）接口和PCI Express接口也成为了主板中常见的接口标准。
Intel的主板芯片组经过多年发展，型号繁多有810、820、845、865、915、945、965等许多型号以及最新的P35，让人分不清东南西北，因为使用Intel芯片组的主板在人群中占有比较普遍的比率，我就在此做一个简单的讲解。
因本人水平有限，出现错误希望大家指正。
这里所说的只是主板的北桥芯片组，它决定了主板对CPU、内存、显卡等配件的支持，我们平时所说的“845”主板就是指使用845北桥芯片组的主板，另外、南桥芯片决定了主板所能支持的硬盘和外部设备〔如USB设备〕，每个北桥芯片都有相应规格的南桥芯片与其对应，南桥的功能需要北桥支持，因此正规厂商出品的主板都将同一时期的南北桥搭配在一起，而一些杂牌的主板为节省资金会出现高等的北桥搭配低等南桥的现象发生。
更确切的说，从810开始，Intel放弃了以往的南桥和北桥的概念，用MCH〔Memory Controller Hub，内存控制中心〕取代了以往的北桥芯片，用ICH〔I/O Controller Hub，输入输出控制中心〕取代了南桥芯片。
810：810芯片支持主频为133MHz的P3，但最关键的是它提供了对PC 100 SDRAM的支持，支持硬盘的ATA66模式〔理论传输速度66MB/S〕，加上第一次实现了声卡、显卡全部集成，使得它在品牌机市场占据了非常巨大的份额，当时2000年初满天飞的“9999，P3电脑搬回家”、联想天僖系列机都使用810主板，迄今仍有很多在使用。
当时甚至有媒体认为PC从此走向全整合时代，恐怕是因为没有预计到显卡迅速发展所致。
815：因为810不支持外接显卡，限制了它在DIY市场的发展，Intel又推出了最初的815芯片，与810主板相比，815主板支持PC133 SDRAM，配有AGP 4X显示接口，但依然集成显示核心。
810E/815E：为了配合ATA100技术使硬盘的理论传输速度上升到100MB/S，相应的810E/815E增加了对ATA100的支持，其他没有什么变化。
快速回顾Intel的发展史，看看你都⽤过哪些处理器。
提到CPU我们第⼀个想起的就是Intel其次才是AMD，Intel⾃1971年推出第⼀款CPU⾄今已有近50年的历史了，有计算机的地⽅就有它的⾝影，Intel⼀直占据着半导体⾦字塔的顶端，也⼀直牵制着整个PC市场，这些年间Intel发布了各种各样的CPU，我⼤体给⼤家总结⼀下，看看有没有⼤家⽤到过的。
1971年，Intel4004，740KHz，4位，单核，2300个晶体管，10µm⼯艺，Intel第⼀款处理器，最初设计⽤于Busicom计算器。
1972年，Intel8008，200-800KHz，8位，单核，3500个晶体管，10µm⼯艺，Intel第⼀款8位处理器，性能是4004的两倍。
1974年，Intel8080，2MHz，8位，单核，4500个晶体管，6μm⼯艺，⽤于Altair 8800微型计算机，交通灯控制系统、巡航导航。
1978年，Intel8086，5MHz，16位，单核，29000个晶体管，3µm⼯艺，Intel第⼀款16位处理器，第⼀款X86处理器，性能是8080的10倍。
1979年，Intel8088，5MHz，16位，单核，29000个晶体管，3µm⼯艺，⽤于IBM PC。
1982年，Intel80286，6MHz，16位，单核，134000个晶体管，1.5µm⼯艺，性能是8086的3-6倍。
1985年，Intel80386，16MHz，32位，单核，275000个晶体管，1µm⼯艺，性能是4004的100倍，是第⼀个可处理32位数据集的X86处理器。
1989年，Intel80486，25MHz，32位，单核，120万个晶体管，1µm⼯艺，性能是8088的50倍。
1993年，Intel Pentium（奔腾），66MHz，32位，单核，310万个晶体管，0.8μm⼯艺，原计划叫做Intel80586。
intel公司发展历程Intel公司是一家世界知名的半导体制造公司，其发展历程可追溯到1968年的创立。
以下是Intel公司的发展历程：1968年，罗伯特·诺伊斯（Robert Noyce）和戈登·摩尔（Gordon Moore）等人创建了Intel公司，总部设在美国加利福尼亚州圣塔克拉拉。
1969年，Intel公司发布了第一款产品——3101静态随机存储器（SRAM）芯片，这是以后成功发展的起点。
1971年，Intel公司推出了8008微处理器，这是世界上第一款商用的8位微处理器。
此后几年内，Intel先后发布了8080、8085和8086微处理器，进一步巩固了其在市场上的地位。
1981年，Intel公司推出了x86体系结构的8086微处理器，并成功签约IBM公司，使其成为PC行业的标准。
1983年，Intel推出了80286微处理器，全面提升了计算机的性能和能力。
1993年，英特尔推出第一款奔腾系列处理器，进一步提高了计算机的处理速度。
1996年，英特尔推出了Pentium Pro处理器，引领了多处理器和服务器市场。
2000年，英特尔推出了奔腾4处理器，该处理器采用的超线程技术使计算机可以同时执行多个线程。
2006年，英特尔推出了Core系列处理器，该处理器采用了多核架构，进一步提升了计算机的性能。
2011年，英特尔推出了第二代Core处理器，集成了图形处理器和CPU，为移动计算和嵌入式系统带来了革命性的性能提升。
2015年，英特尔推出了第六代Core处理器，采用了14纳米工艺技术，提供更高的能效和性能。
2017年，英特尔发布了第八代Core处理器，继续提升了计算机的处理速度和能力。
除了微处理器领域，英特尔还在存储器、无线通信和物联网等领域进行了持续的创新和发展。
作为全球领先的半导体制造商，英特尔在技术创新和市场份额上都取得了巨大的成功。
主板的历史内容摘要：先定义主板主板，主板又叫主机板(mainboard)、系统板(systemboard)或母板(motherboard)；它安装在机箱内，是微机最基本的也是最重要的部件之一。
如果说CPU是电脑的心脏，那么，主板就是血管和神经，有了主板，电脑的CPU才能控制硬盘、软驱等周边设备。
文章就主板的主要的发展历史展开，梳理主板的发展史。
忆往昔那个名为586的记忆。
板型“老祖宗”PCAT 名为586的记忆可以追溯到的业界首个通用主板板型标准应是1984年IBM公布的“PCAT”，简称AT，这种主板的尺寸为13"*12"，集成了一些控制芯片，并拥有8个I/0扩展槽，用当时的PC发展水平来衡量，它的扩展能力已经十分强大，简单说就是那什么，祖宗的祖宗，主板里的战斗机。
AT板型主板“虎头蛇尾”的继任者“宝贝儿”AT的兴与衰PCAT“佛光普照大地”6年之后，电子元件的制造工艺和集成水平达到了新的高度，1990年，Baby/Mini AT主板板型标准（简称Baby AT）横空出世，成功继承了PCAT的“霸业”，成为当时最主流的主板板型。
这种主板可看作是PCAT的“改良型”（也有一说是XT 主板的第二形态），它比AT主板略长一些，宽度则大大窄于后者，尺寸约为15"*8.5"。
Baby AT板型主板帝王之相跨越世纪的“勇者”ATX1995年，真正意义上的“主板帝”飘落凡间，扩展AT主板板型标准（AT Extended，简称ATX）应运而生，巨人英特尔联合多家举足轻重的主板厂商将这一新的标准推上了被Baby AT搞得混乱不堪的板型舞台。
如今，时间已经充分证明，ATX是迄今为止最成功，应用范围最广，最受用户欢迎，设计相对最完善的板型标准。
ATX板型主板悲情小弟永远的“二等兵”Micro ATX相较之下，ATX“小弟”Micro ATX（又名Mini ATX）的地位不免有些尴尬，与纵横十余载还精力旺盛的“大哥”相比，“ATX简化版”的“高帽”让它一直抬不起头来。
最近，我们有幸探访了Intel的Hawthorn Farm工厂，这里可是Intel所有高端主板设计和改良中心，是很多人向往已久的神秘之土。
在通向工厂的路上，我们途径了一条意义非凡[报价参数图片]的走廊。
这条走廊两边的墙壁上挂满了Intel引以为豪的主板照片，这些看似简简单单的照片，却记录了Intel 16年主板之路。
而且，在很大程度上，我们也能称之为主板之路，因为作为行业领路人，Intel走过的路自然是行业之路。
（点此查看大图）走在这条走廊里，看着墙上挂着的照片，我们多少会觉得自己成了一名考古学家，亦或是一名加拉帕戈斯群岛（位于厄瓜多尔，有“魔幻之岛”的美誉）的不速之客。
我们会不经意间冥想于墙上挂着的照片，这些照片，不仅能让我们看到主板一步一步的成长过程，更能深刻体会到科技需要创新的真谛。
我们很想在每一幅照片前驻足，但是很遗憾，我们时间有限。
在看到熟悉的照片后，我们甚至没有时间向随行人员炫耀：“我知道这款主板”，也没有时间向我们的招待员请教某些照片里似曾相识的主板到底是“谁”。
不过，我们还是利用有限的时间捡了几款重要的主板，好好的欣赏了一下。
一起来看看吧。
Intel首款商用主板——Batman1943年，Batman（蝙蝠侠）TV系列走上银屏。
50年后，也就是1993年，Intel主板部门推出了首款商用主板，代号正是“Batman”。
在Batman之前，Intel很少为OEM以及MNC（multi-national corporations，跨国公司）厂商推公版主板。
Intel之所以推出这款主板主要是因为：当时Intel的CPU部门准备发布一款处理器芯片，但是市场上却没有与之匹配的主板支持。
Intel遇到了“先有鸡还是先有蛋”的困惑，相当尴尬。
无奈之下，Intel只能双管齐下，一同发布主板和CPU。
Intel的这种发布方式用业界的行话说就是time to market(TTM,上市时机）。
Batman是Intel首款TTM主板，旨在加速Pentium处理器的快速普及。
Batman（点此查看大图）CPU接口右侧的矩形芯片是缓存芯片，因为当时L2缓存尚未整合到CPU中。
那些大块头、正方形芯片也是缓存芯片吗？当然不是，这些芯片是用来控制I/O 输入输出的。
（点此查看大图）您可能已经注意到这款老主板边缘的SIMM插槽以45°排列，这主要是碍于机箱高度的限制，因为当时的机箱高度受限于内部组件，比如说硬盘和电源。
这里最吸引眼球的莫过于CPU接口(Socket 4)上的“OverDrive Ready”字样（可以超频），事实上，超频这一“古老的”特点让Intel当时的工程师们伤透了脑筋。
Socket 4支持工作电源为5V的处理器，不过当时仅支持Pentium 60和66处理器。
后来上位的Socket 5（可支持工作电压为3.3V的处理器）支持Pentium 75以及133，采用交错式针脚排列（staggered pin row）。
Pentium OverDrive 芯片可以让Socket 4平台的处理器的频率提升至120或133 MHz。
尽管这样做的实际效果要逊于120或133 MHz处理器本身带来的性能，但是对于囊中羞涩的玩家而言，Pentium OverDrive芯片当时确实是个不错的升级方案。
后来，采用Socket 5的Pentium Pro平台中也加入了OverDrive芯片，以及著名的486处理器。
而且得益于OverDrive芯片，Pentium处理器同样可以运行在486平台中。
（点此查看大图）1993年，比尔•克林顿(Bill Clinton)入主白宫，欧洲粒子物理研究室（European Organisation for Nuclear Research，CERN）开发出了万维网(World Wide Web)，而当时主板上的组件可以说什么都没有。
是的，当时主板上唯一整合的组件就是I/O输入输出接口，事实上，这款Batman主板上就整合了PS/2接口。
如果想要音频输出的话，那就得在主板上加入一种 ISA总线，比如说，Sound Blaster Pro立体声声卡。
那种Dallas DS1887实时时钟芯片可以在摩托罗拉和Intel总线时序之间做成选择。
Intel史上首款销量过百万的主板——Plato到了1994年9月，Intel开始准备5V Pentium处理器计划，采用Socket 5接口的Plato主板登场。
Plato主板继承了Batman主板的诸多优点。
不过在Plato 的背面，依然只有孤独的PS/2接口。
板载256KB缓存芯片——与目前CPU中动辄就是几兆缓存相比形成鲜明对比，多少觉得有些可笑；主板配备两条内存插槽，最高可支持128MB内存容量。
Plato可以支持Pentium 75或Pentium 90处理器。
主板上设计了一个JP7跳帧，如果要正确安装CPU，就必须按下跳帧。
Plato（点此查看大图）另外还有一种OEM版Plato主板，代号为Neptune（海王星）。
这可能会让我们觉得Intel市场部的某些人把“Plato”误看成了“Pluto”（冥王星），所以才会给OEM版Plato主板命名为Neptune，因为海王星要离我们地球更近些。
（点此查看大图）Plato是Intel最著名的主板之一，是Intel史上首款销量过百万的主板。
同时，Plato也开启了一个多槽主板的时代，之后的主板产品通常都会配备尽可能多的插槽——Plato配备5条ISA插槽（图片上标示为黑色）和3条PCI插槽（白色）。
该主板扩展性非常强，用“插槽”和“功耗”这两个词来形容这款主板非常贴切，不过说实话，该主板有些华而不实，因为主板的插槽虽然很多，但是能插的东西实在太少。
离最后一条PCI插槽不远、仅靠主板边缘的那条ISA 插槽是首例采用共享设计的插槽。
还有个有趣的地方是，与Batman不同，Plato主板上的软盘和硬盘磁头并没有用塑料包裹。
这不能不说是一种莫名其妙的退步，毕竟这样的设计不利于保护针线，很容易就可能被弄弯曲。
在第四条ISA插槽和第一条PCI插槽之间安置了电源接口（白色）。
Intel首款ATX规格主板——Thor1996年，AT以及Baby AT规格台式主板已经不能满足市场的需要，小板型主板初出茅庐。
实际上，1995年的时候，Intel就曾发布了首款ATX规格主板——Thor。
ATX主板的规格随后经过了几次更改，但时至今日，ATX主板以及从ATX主板衍生出来的microATX主板依然是当今主板的主流板型。
Thor（点此查看大图）Thor的特点包括，支持66 MH Socket 7 Pentium系列处理器，最高可支持128MB Extended Data-Out(EDO，扩展数据输出)SIMM内存。
EDO SIMM内存是一种全新的技术，与之前的Fast Page Memory内存技术相比，性能上有10-15%的提升，因为前者可以让内存控制器在运行一个新的列地址指令的同时，读取一个不同的地址——多任务。
当然了，这需要一种芯片支持，这种情况下，Thor所搭配的Triton (430FX)证明了它的价值，成为当时风靡全球的芯片组，而且凭借Triton芯片组，Intel一举奠定了一号芯片公司的地位。
此外，Triton芯片组同样支持PC 2.0以及pipelined burst cache（暂译为：管线突发式高速缓存）技术。
Thor板面上有几个空位（blank spot），这样的设计对于Intel 主板而言一定都不奇怪。
因为，这款Thor主板是公版设计方案，留几个空位主要是给OEM 厂商们预留优化空间，并不是每个玩家都需要额外的ISA 插槽或者额外的内存。
这样做同时也有利于主板的差异化。
（点此查看大图）Thor主板还有很多亮点。
Thor主板采用的Socket 7处理器接口让人耳目一新，不仅仅是因为该接口可以支持split rail voltage（暂译为：分离轨器件电压）——什么？10多年前，AMD的 Barcelona被这种技术搞的焦头烂额——而且向后兼容Socket 5系列处理器。
事实上，Socket 7不仅可以向后兼容Socket 5，而且还支持AMD、 Cyrix、IDT以及其他公司的处理器产品。
可以说Socket 7已经开放到疯狂的地步，这也是Socket 7不能长久的原因。
此外，Socket 7接口附近配备的是Sony 32-bit SRAM芯片。
（点此查看大图）再看主板背面，这里有一些小小的奇迹等着我们。
忘记超级I/O卡吧！Thor 主板在I/O部分整合了串口、并口以及游戏接口。
还记得专为游戏手柄设计的15-pin接口吗（如今早已在Windows Vista系统中消失了）？游戏接口下面是三个音频输出接口，由一种Crystal Semiconductor（一家声卡公司）的ASIC芯片控制，位于主板第三条和第四条PCI插槽下面。
在上图左下方，我们也能看到四线音频接头，负责连接CD-ROM，所以该主板支持CD播放功能。
Intel首款100MHz FSB主板——Seattle如果说Intel要用地名为自己的主板命名的话，你可能会想到圣塔克拉拉（Santa Clara）、希尔斯伯勒（Hillsboro）、波特兰（Portland），或者其他什么地方。
但是NO，Intel首款以地名命名的主板产品是1998年第一季度发布的Seattle（西雅图）——Intel旗下首款FSB达到100 MHz的主板。
Seattle 同时也是Intel针对Pentium II而实时发布的产品，属于time-to-market（TTM）产品。
诶...，奇怪，CPU socket插座跑哪去了？没错，Seattle主板并没有配备CPU socket接口！而是采用了Slot 1设计。
Slot 1可以支持采用cartridge 封装的处理器产品，通常称之为“candy bars”，主频为350和400 MHz。
Seattle（点此查看大图）与Thor相比，Seattle的板面设计要更为整洁有序一些，主板上很多额外的、体积相对较大的芯片不见了。
比如说，虽然512KB L2缓存芯片仍在，而且CPU Slot 1插槽附近也长出了很多像蘑菇一样的电容，但是Seattle主板却取消了非常占地儿的内存芯片。
此外，为了节省空间，我们再次在Seattle上看到了PCI/ISA共享插槽。
（点此查看大图）整合再次成为Intel 主板的主旋律。
这次，Seattle为我们带来了一对USB 接口，但是有点搞笑的是，USB接口当时可是新鲜事物，市场上基本没有采用USB 接口的外部设备，所以Seattle的USB根本没有派上用场。
