汽车底盘构造与名称高清图解汽车底盘构造名称图解:底盘作用是支承、安装汽车发动机及其各部件、总成,形成汽车的整体造型,并接受发动机的动力,使汽车产生运动,保证正常行驶。
底盘由传动系、行驶系、转向系和制动系四部分组成。
汽车底盘传动系图解一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。
离合器图解万向传动装置差速器图解汽车底盘行驶系图解由汽车的车架、车桥、车轮和悬架等组成。
汽车底盘行驶系的功能有:接受传动系的动力,通过驱动轮与路面的作用产生牵引力,使汽车正常行驶;承受汽车的总重量和地面的反力;缓和不平路面对车身造成的冲击,衰减汽车行驶中的振动,保持行驶的平顺性;与转向系配合,保证汽车操纵稳定性。
汽车底盘行驶系图解汽车转向系图解下图为转向系结构图,主要由转向操纵机构和转向传动机构组成。
转向操纵机构包括转向盘和安全转向柱;转向传动机构包括转向器、左右横拉杆、转向节臂和转向节等。
稳定杆:转向时减少车体侧倾,增加操控性。
半轴:将发动机的动力传递到车轮上,驱动汽车。
转向拉杆:控制车轮的转向,调整前束。
下摆臂、上支臂:连接车轮和车体的悬挂构件。
万向轴:连接在两个轴之间,在一定范围内可任意改变两轴间的传动角度。
因为前轮是既要驱动,又要转向的!弹簧:弹性元件,起缓冲作用。
这个是螺旋弹簧,卡车用的是钢板弹簧,某些高档车用的是空气弹簧。
减震器:液压阻尼元件,吸收路面冲击的能量,并抑制弹簧压缩后回弹的力。
它与弹簧配合组成了减震系统,用于减缓因路面不平引起的车体震动。
减震器的阻尼力与弹簧的弹力,经过不同的调教匹配会产生出不同的底盘风格,比如运动型、舒适型。
汽车转向时,司机转动转向盘,安全转向柱和转向器中的转向齿轮一起转动,带动转向器中的转向齿条横向移动}转向齿条带动左右转向横拉杆移动,横拉杆与左右转向节臂相连,推动转向节臂转动;转向节臂与转向节固定在一起,转向节随着转动;转向节上装有转向车轮,于是转向车轮被转向节带动偏转一个转向角度,使汽车改变行驶方向.转向完了,转向盘转回原位,带动转向车轮恢复原位,汽车恢复直线行驶。
汽车底盘结构与原理详解汽车底盘作为汽车的重要组成部分,承担着支撑车身、传递动力、减震缓冲等多种功能。
底盘的结构设计直接影响着车辆的行驶性能、安全性以及舒适性。
本文将详细介绍汽车底盘的结构与原理,帮助读者更好地了解汽车底盘的重要性。
一、底盘结构1. 车架:车架是底盘的主体框架,由车架梁、扭力箱等组成。
车架起着承受车身荷载、保护发动机和车内乘员的作用。
现代汽车多采用焊接车架或模块化车架设计,结构更加坚固耐用。
2. 悬挂系统:悬挂系统包括悬挂弹簧、减震器、悬臂等组件,主要作用是支撑车身、减震缓冲。
不同类型车辆采用不同的悬挂系统,如独立悬挂、扭力梁悬挂等,以满足不同的行驶需求。
3. 制动系统:制动系统包括刹车盘、刹车片、制动液等部件,用于控制车辆的速度和停车。
制动系统设计合理直接关系到车辆的行车安全,因此制动系统是底盘中最为重要的部分之一。
4. 转向系统:转向系统包括转向机构、转向齿轮、转向节等部件,用于控制车辆的转向方向。
转向系统设计灵活准确直接关系到车辆的操控性能,因此转向系统在底盘结构中扮演着重要的角色。
5. 传动系统:传动系统包括变速箱、传动轴、差速器等组件,用于传递发动机的动力到车辆的车轮上。
传动系统设计合理会提高汽车的加速性能和燃油经济性,因此传动系统也是底盘中不可或缺的部分。
二、底盘原理1. 重心设计:底盘结构设计时需要考虑车辆的重心位置,合理的重心设计可以提高车辆的稳定性和操控性能。
一般来说,低重心的车辆在转弯时更加稳定,能够减少侧翻的风险。
2. 刚度平衡:底盘的各个部件在设计时需要考虑其刚度平衡,以保持车辆在行驶过程中的稳定性和舒适性。
过硬或过软的底盘结构都会影响车辆的行驶性能,因此刚度平衡是设计底盘时需要注意的关键点。
3. 减震效果:底盘的减震效果直接影响车辆的舒适性和操控性能。
良好的减震系统可以有效减少车辆在不平路面上的颠簸感,提高乘坐舒适度,并且能够保持车辆在高速行驶时的稳定性。

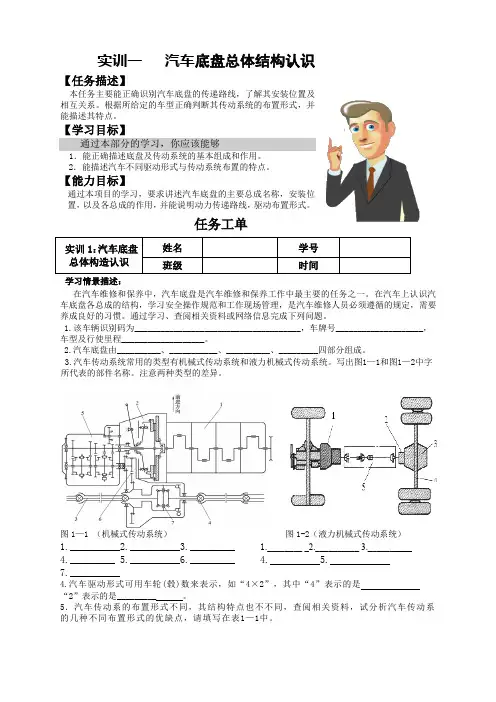

实训一汽车底盘总体结构认识【任务描述】本任务主要能正确识别汽车底盘的传递路线,了解其安装位置及相互关系。
根据所给定的车型正确判断其传动系统的布置形式,并能描述其特点。
【学习目标】通过本部分的学习,你应该能够1.能正确描述底盘及传动系统的基本组成和作用。
2.能描述汽车不同驱动形式与传动系统布置的特点。
【能力目标】通过本项目的学习,要求讲述汽车底盘的主要总成名称,安装位置,以及各总成的作用,并能说明动力传递路线,驱动布置形式。
任务工单实训1:汽车底盘总体构造认识姓名学号班级时间学习情景描述:在汽车维修和保养中,汽车底盘是汽车维修和保养工作中最主要的任务之一。
在汽车上认识汽车底盘各总成的结构,学习安全操作规范和工作现场管理,是汽车维修人员必须遵循的规定,需要养成良好的习惯。
通过学习、查阅相关资料或网络信息完成下列问题。
1.该车辆识别码为______________________________________,车牌号____________________,车型及行使里程___________________。
2.汽车底盘由__________、___________、__________、_________四部分组成。
3.汽车传动系统常用的类型有机械式传动系统和液力机械式传动系统。
写出图1—1和图1—2中字所代表的部件名称。
注意两种类型的差异。
图1—1 (机械式传动系统)图1-2(液力机械式传动系统)1.__________2.__________3._________ 1.________ _2.__________ 3.______4._________5.__________6._________ 4. 5.7.__________4.汽车驱动形式可用车轮(毂)数来表示,如“4×2”,其中“4”表示的是“2”表示的是_________ 。
5.汽车传动系的布置形式不同,其结构特点也不不同,查阅相关资料,试分析汽车传动系的几种不同布置形式的优缺点,请填写在表1—1中。

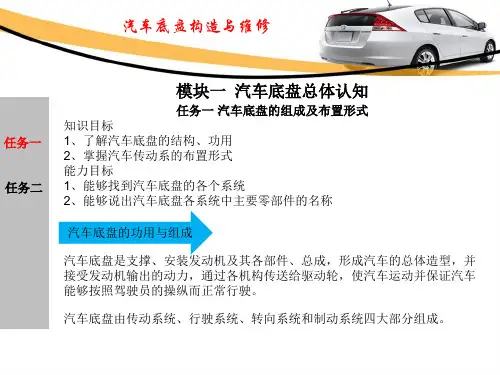

图解汽车底盘构造底盘:底盘作用是支承、安装汽车发动机及其各部件、总成,形成汽车的整体造型,并接受发动机的动力,使汽车产生运动,保证正常行驶。
底盘由传动系、行驶系、转向系和制动系四部分组成。
一传动系传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。
一传动系的功用汽车发动机所发出的动力靠传动系传递到驱动车轮。
传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能,与发动机配合工作,能保证汽车在各种工况条件下的正常行驶,并具有良好的动力性和经济性。
二传动系的种类和组成传动系可按能量传递方式的不同,划分为机械传动、液力传动、液压传动、电传动等。
三转向系图3-27为转向系结构图,主要由转向操纵机构和转向传动机构组成。
转向操纵机构包括转向盘1和安全转向柱2;转向传动机构包括转向器8、左右横拉杆6、转向节臂5和转向节3等。
图3-27转向系l-转向盘2-安全转向柱3-转向节4-车轮5-转向节臂6-左、右横拉杆7-转向减振器8-转向器汽车转向时,司机转动转向盘,安全转向柱和转向器中的转向齿轮一起转动,带动转向器中的转向齿条横向移动}转向齿条带动左右转向横拉杆移动,横拉杆与左右转向节臂相连,推动转向节臂转动;转向节臂与转向节固定在一起,转向节随着转动;转向节上装有转向车轮,于是转向车轮被转向节带动偏转一个转向角度,使汽车改变行驶方向.转向完了,转向盘转回原位,带动转向车轮恢复原位,汽车恢复直线行驶。
四制动系汽车底盘构造(图)底盘示意图底盘:底盘作用是支承、安装汽车发动机及其各部件、总成,形成汽车的整体造型,并接受发动机的动力,使汽车产生运动,保证正常行驶。
底盘由传动系、行驶系、转向系和制动系四部分组成。
传动系简介(组图)传动系简介传动系一般由离合器、变速器、万向传动装置、主减速器、差速器和半轴等组成。
一.传动系的功用汽车发动机所发出的动力靠传动系传递到驱动车轮。
传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能,与发动机配合工作,能保证汽车在各种工况条件下的正常行驶,并具有良好的动力性和经济性。
汽车底盘构造知识点汽车底盘是指汽车的主要支撑结构,它承载着整车的重量,并连接着车轮、悬挂系统、传动系统等关键部件。
了解汽车底盘的构造知识,有助于我们更好地理解汽车的工作原理和性能表现。
本文将从底盘的组成部分、底盘结构类型和底盘技术发展等方面介绍汽车底盘的相关知识点。
1. 底盘的组成部分汽车底盘主要由以下几个部分组成:1.1 车身框架车身框架是底盘的基础部分,它由纵梁、横梁和连接支撑件等构成。
车身框架承载着车身的负荷和强度要求,并起到支撑和连接各个车身部件的作用。
1.2 悬挂系统悬挂系统是连接车身和车轮的重要组成部分,它通过弹性元件和减振装置来提供车辆的悬挂功能。
常见的悬挂系统有独立悬挂系统、非独立悬挂系统和半独立悬挂系统等。
1.3 车轮和轮胎车轮和轮胎是底盘的动力输出部分,承受着车辆行驶过程中的扭矩和负荷。
车辆的操控性能和舒适性很大程度上取决于轮胎的性能。
1.4 传动系统传动系统是将发动机产生的动力传递到车轮上的部分。
它包括发动机、离合器、变速器、驱动轴和差速器等。
1.5 制动系统和转向系统制动系统和转向系统是保证车辆安全驾驶的重要组成部分。
制动系统通过制动装置将车轮的动能转化为热能来减速和停车。
转向系统通过转向装置使车辆改变行驶方向。
2. 底盘结构类型根据底盘的结构形式,可以将汽车底盘分为横置前驱、纵置前驱、纵置后驱和全时四驱等几种类型。
2.1 横置前驱横置前驱是指发动机的曲轴与前轮的轴线平行,通过传动轴将动力传递到前轮的驱动形式。
这种结构可以节省空间,提高车内空间的利用率,因此在小型车型中较为常见。
2.2 纵置前驱纵置前驱是指发动机的曲轴与车辆的纵向轴线平行,通过传动轴将动力传递到前轮的驱动形式。
这种结构可以提高车辆的操控性能和稳定性,因此在中型和大型车型中较为常见。
2.3 纵置后驱纵置后驱是指发动机的曲轴与车辆的纵向轴线平行,通过传动轴将动力传递到后轮的驱动形式。
这种结构可以提供更好的牵引力和加速性能,因此在运动型车辆和后驱豪华车中较为常见。
模块一汽车底盘总体结构认识
一、实训目的及要求
1.掌握汽车底盘的基本组成;
2.了解汽车底盘四大系统的组成部件;
3.了解汽车底盘各部件的安装位置、装配关系。
二、实训设备
1.FF型模型汽车一辆
2.FR型模型汽车一辆
三、实训步骤与内容
1. 认识汽车底盘的基本结构及主要系统的安装位置。
在模型扯上指出汽车底盘四大系统。
2. 认识汽车底盘传动系统的组成及相关部件的装配关系。
在两辆模型汽车上分别指出传动系统的组成及相关部件。
3. 认识汽车底盘行驶系统的组成及相关部件的装配关系。
在两辆模型汽车上分别指出行驶系统的组成及相关部件。
4. 认识汽车底盘转向系统的组成及相关部件的装配关系。
在两辆模型汽车上分别指出转向系统的组成及相关部件。
5. 认识汽车底盘制动系统的组成及相关部件的装配关系。
在两辆模型汽车上分别指出制动系统的组成及相关部件。
四、实训注意事项
1.实训期间注意模型车的保护。
2.实训时主要用电安全。
3.实训时注意书本知识与实践的联系。
五、实训报告
1.汽车底盘由哪些系统组成?
2.汽车底盘各个系统包括哪些主要部件?
六、项目评分标准。
