汽车基础项目一 认识汽车底盘总体结构

汽车底盘结构与原理详解汽车底盘作为汽车的重要组成部分，承担着支撑车身、传递动力、减震缓冲等多种功能。

底盘的结构设计直接影响着车辆的行驶性能、安全性以及舒适性。

本文将详细介绍汽车底盘的结构与原理，帮助读者更好地了解汽车底盘的重要性。

一、底盘结构1. 车架：车架是底盘的主体框架，由车架梁、扭力箱等组成。

车架起着承受车身荷载、保护发动机和车内乘员的作用。

现代汽车多采用焊接车架或模块化车架设计，结构更加坚固耐用。

2. 悬挂系统：悬挂系统包括悬挂弹簧、减震器、悬臂等组件，主要作用是支撑车身、减震缓冲。

不同类型车辆采用不同的悬挂系统，如独立悬挂、扭力梁悬挂等，以满足不同的行驶需求。

3. 制动系统：制动系统包括刹车盘、刹车片、制动液等部件，用于控制车辆的速度和停车。

制动系统设计合理直接关系到车辆的行车安全，因此制动系统是底盘中最为重要的部分之一。

4. 转向系统：转向系统包括转向机构、转向齿轮、转向节等部件，用于控制车辆的转向方向。

转向系统设计灵活准确直接关系到车辆的操控性能，因此转向系统在底盘结构中扮演着重要的角色。

5. 传动系统：传动系统包括变速箱、传动轴、差速器等组件，用于传递发动机的动力到车辆的车轮上。

传动系统设计合理会提高汽车的加速性能和燃油经济性，因此传动系统也是底盘中不可或缺的部分。

二、底盘原理1. 重心设计：底盘结构设计时需要考虑车辆的重心位置，合理的重心设计可以提高车辆的稳定性和操控性能。

一般来说，低重心的车辆在转弯时更加稳定，能够减少侧翻的风险。

2. 刚度平衡：底盘的各个部件在设计时需要考虑其刚度平衡，以保持车辆在行驶过程中的稳定性和舒适性。

过硬或过软的底盘结构都会影响车辆的行驶性能，因此刚度平衡是设计底盘时需要注意的关键点。

3. 减震效果：底盘的减震效果直接影响车辆的舒适性和操控性能。

良好的减震系统可以有效减少车辆在不平路面上的颠簸感，提高乘坐舒适度，并且能够保持车辆在高速行驶时的稳定性。

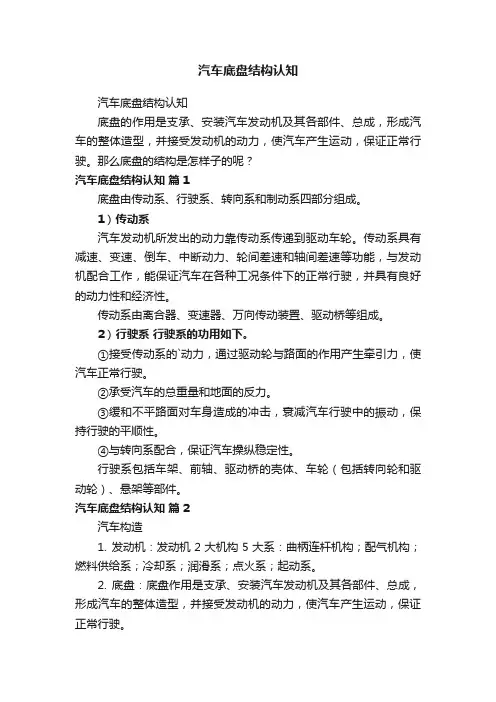

汽车底盘结构认知汽车底盘结构认知底盘的作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。

那么底盘的结构是怎样子的呢？汽车底盘结构认知篇1底盘由传动系、行驶系、转向系和制动系四部分组成。

1）传动系汽车发动机所发出的动力靠传动系传递到驱动车轮。

传动系具有减速、变速、倒车、中断动力、轮间差速和轴间差速等功能，与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。

传动系由离合器、变速器、万向传动装置、驱动桥等组成。

2）行驶系行驶系的功用如下。

①接受传动系的`动力，通过驱动轮与路面的作用产生牵引力，使汽车正常行驶。

②承受汽车的总重量和地面的反力。

③缓和不平路面对车身造成的冲击，衰减汽车行驶中的振动，保持行驶的平顺性。

④与转向系配合，保证汽车操纵稳定性。

行驶系包括车架、前轴、驱动桥的壳体、车轮（包括转向轮和驱动轮）、悬架等部件。

汽车底盘结构认知篇2汽车构造1. 发动机：发动机2大机构5大系：曲柄连杆机构；配气机构；燃料供给系；冷却系；润滑系；点火系；起动系。

2. 底盘：底盘作用是支承、安装汽车发动机及其各部件、总成，形成汽车的整体造型，并接受发动机的动力，使汽车产生运动，保证正常行驶。

3. 车身：车身安装在底盘的车架上，用以驾驶员、旅客乘坐或装载货物。

轿车、客车的车身一般是整体结构，货车车身一般是由驾驶室和货箱两部分组成。

4. 电气设备：电气设备由电源和用电设备两大部分组成。

电源包括蓄电池和发电机；用电设备包括发动机的起动系、汽油机的点火系和其它用电装置。

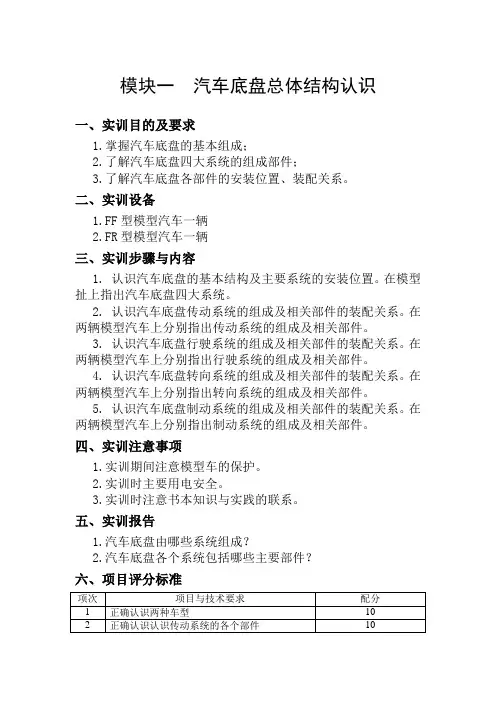

模块一汽车底盘总体结构认识
一、实训目的及要求
1.掌握汽车底盘的基本组成；
2.了解汽车底盘四大系统的组成部件；
3.了解汽车底盘各部件的安装位置、装配关系。

二、实训设备
1.FF型模型汽车一辆
2.FR型模型汽车一辆
三、实训步骤与内容
1. 认识汽车底盘的基本结构及主要系统的安装位置。

在模型扯上指出汽车底盘四大系统。

2. 认识汽车底盘传动系统的组成及相关部件的装配关系。

在两辆模型汽车上分别指出传动系统的组成及相关部件。

3. 认识汽车底盘行驶系统的组成及相关部件的装配关系。

在两辆模型汽车上分别指出行驶系统的组成及相关部件。

4. 认识汽车底盘转向系统的组成及相关部件的装配关系。

在两辆模型汽车上分别指出转向系统的组成及相关部件。

5. 认识汽车底盘制动系统的组成及相关部件的装配关系。

在两辆模型汽车上分别指出制动系统的组成及相关部件。

四、实训注意事项
1.实训期间注意模型车的保护。

2.实训时主要用电安全。

3.实训时注意书本知识与实践的联系。

五、实训报告
1.汽车底盘由哪些系统组成？
2.汽车底盘各个系统包括哪些主要部件？
六、项目评分标准。

汽车底盘构造汽车底盘是汽车最基本的结构部件之一，它直接影响着整车的操控、驾驶稳定性以及乘坐舒适度。

底盘是车身的骨架，既支撑着车载各种装置，又保护了车上人员的安全。

正是车身底盘的特殊构造使得车辆能够在路面上行驶、变向以及行驶到不同的路况环境下，仍然保持着稳定，因此汽车底盘结构对于整车性能和车身成本有着不可忽视的重要作用。

一、车身底盘的构造车身底盘通常由车桥、车轮、减震器、刹车机构、悬挂系统、转向系统等几个部分组成。

它们共同协作，以保证车身稳定、行驶稳定、行车平稳以及方向操纵准确。

（一）车桥车桥是底盘上重要的结构组成部分。

它是由几个分桥体构成的。

传动系统的位置和驱动方式决定了汽车车桥的类型。

一般来说，汽车车桥所使用的传动系统分为前驱、后驱和四驱。

（二）车轮车轮是汽车行走时与路面直接接触和支撑的部位，车轮的结构设计直接影响车辆的行驶质量和舒适性。

在车轮的制造工艺中，常用的有一体式成型、压力铸造、铸造和无铸造等方式。

车轮的参数包括轮径、轮宽、内孔直径、螺母孔距和PCD等。

（三）减震器减震器也是底盘结构上重要的组成部分之一。

底盘的作用不仅是为车身提供支撑，并且在汽车行驶的过程中，通过减震器可以消除汽车行驶过程中由路面不平或者悬挂系统本身所产生的震动和颠簸。

减震器的类型主要有：液压式减震器、气压式减震器和弹簧减震器。

其中液压式减震器最为常见。

（四）刹车机构刹车系统是保证汽车行驶安全的关键系统之一。

刹车机构主要由制动盘和制动片两部分组成。

制动盘固定安装在車轮上，制动片通过刹车蹄和制动柄进行调节力的大小和刹车力矩的作用。

（五）悬挂系统悬挂系统是支撑车身的重要部分之一，它主要负责吸收大小路面颠簸和减小震动，同时也可以避免震动对车主的身体造成不良影响。

汽车悬挂系统包括弹簧、减振器、支撑杆和悬挂臂等。

（六）转向系统转向系统包括转向器、转向传动机构、转向节等构成部分。

它们共同协作，以实现驾驶员所输出的操纵机械受力的方向交变，以达到汽车的方向控制目的。

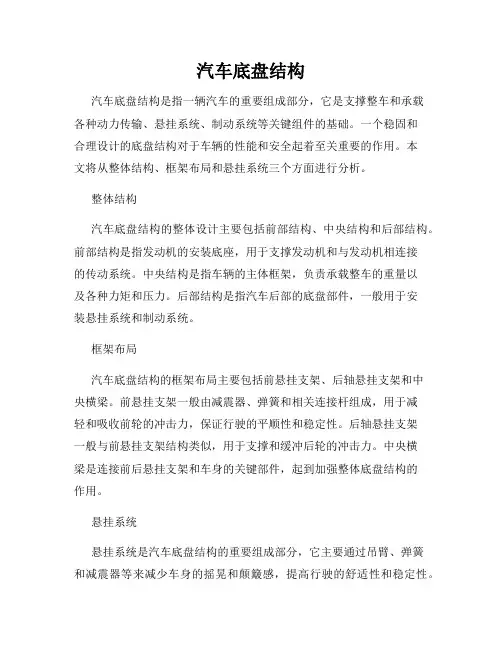

汽车底盘结构汽车底盘结构是指一辆汽车的重要组成部分，它是支撑整车和承载各种动力传输、悬挂系统、制动系统等关键组件的基础。

一个稳固和合理设计的底盘结构对于车辆的性能和安全起着至关重要的作用。

本文将从整体结构、框架布局和悬挂系统三个方面进行分析。

整体结构汽车底盘结构的整体设计主要包括前部结构、中央结构和后部结构。

前部结构是指发动机的安装底座，用于支撑发动机和与发动机相连接的传动系统。

中央结构是指车辆的主体框架，负责承载整车的重量以及各种力矩和压力。

后部结构是指汽车后部的底盘部件，一般用于安装悬挂系统和制动系统。

框架布局汽车底盘结构的框架布局主要包括前悬挂支架、后轴悬挂支架和中央横梁。

前悬挂支架一般由减震器、弹簧和相关连接杆组成，用于减轻和吸收前轮的冲击力，保证行驶的平顺性和稳定性。

后轴悬挂支架一般与前悬挂支架结构类似，用于支撑和缓冲后轮的冲击力。

中央横梁是连接前后悬挂支架和车身的关键部件，起到加强整体底盘结构的作用。

悬挂系统悬挂系统是汽车底盘结构的重要组成部分，它主要通过吊臂、弹簧和减震器等来减少车身的摇晃和颠簸感，提高行驶的舒适性和稳定性。

常见的悬挂系统包括独立悬挂系统和非独立悬挂系统。

独立悬挂系统是指每个车轮都有独立的悬挂装置，可以独立调节和控制，适用于高速行驶和复杂路况。

非独立悬挂系统是指两个车轮之间使用共享的悬挂装置，适用于低速行驶和平整路面。

总结汽车底盘结构作为整车的核心组成部分，对于车辆的性能和安全至关重要。

一个稳固和合理设计的底盘结构可以提高汽车的操控性能、行驶稳定性和行车安全。

在汽车的设计和制造过程中，需要综合考虑材料的强度、重量、成本等因素，以及车辆在不同的路况和使用环境下的实际需求，来确定最合适的底盘结构方案。

通过不断的研究和创新，我们可以期待未来的汽车底盘结构将会更加轻量化、刚性化和安全化。

底盘基础知识底盘是汽车的一个重要组成部分，是汽车的基础之一，也是车辆行驶时必不可少的部分。

底盘基础知识对于每一位有车一族来说都至关重要，它不仅能帮助你更好地了解自己的车辆，也能帮助你更好地维护自己的车辆，延长车辆的寿命。

下面我们来分步骤阐述底盘基础知识。

第一步：认识底盘结构底盘包括车架、悬挂、轮毂、刹车系统和转向系统等组件。

其中，车架是底盘的主体结构，可以抵抗车辆所受到的各种力。

悬挂系统是用来支撑车辆，减轻车辆受到的冲击力。

轮毂是车轮的安装位置，它负责传递车辆所承受的力量。

刹车系统是用来控制车辆的速度和方向，保证车辆行驶的安全。

转向系统则是控制车辆的转向。

第二步：了解底盘结构的功能了解底盘结构的功能可以帮助我们更好地判断车辆的工作状态。

例如，如果悬挂系统出现异响，就可能是遇到路面不平或悬挂系统损坏，需要及时维修。

如果刹车失灵，则必须立即停车检查，否则会导致事故的发生。

因此，我们要对底盘结构的每个组件都有一个清晰的了解，以便更好地维护和修理车辆。

第三步：学习底盘维护保养底盘是车辆的基础，必须定期进行维护保养，以延长车辆的使用寿命。

我们必须保持底盘干净，及时更换底盘内润滑剂，检查底盘是否有磨损或损坏，并及时更换零部件。

同时，我们还要注意保持车辆的平稳行驶，减少车辆受到的冲击和震动，从而延长底盘的使用寿命。

第四步：掌握底盘维修技能如果底盘发生故障，我们需要知道如何进行维修。

我们可以在专业维修店找到合适的修理工具和零部件，或者自行进行简单的修理。

但是，我们必须遵守安全操作规程，并确保维修过程中不损坏其他零部件。

总之，了解底盘基础知识对于每一位车主都非常重要。

只有了解了底盘的结构和功能，我们才能更好地维护和修理车辆，保证车辆行驶的安全性和延长车辆的使用寿命。

同时，我们也需要定期进行底盘的维护保养，使底盘运行更加平稳、安全、可靠。

汽车底盘构造
汽车底盘是汽车的重要组成部分，承载着整车的重量和各种力的作用，同时还
需要具备良好的悬挂性能和抗扭刚度。

底盘结构的设计和配置直接影响着汽车的操控性、舒适性和安全性。

在汽车底盘的构造中，主要包括底盘骨架、悬挂系统、转向系统、制动系统等多个重要部件。

底盘骨架
底盘骨架是汽车底盘的主要组成部分，通常由承载式和非承载式两种结构组成。

承载式底盘骨架是指底盘骨架直接负责承载车身及动力系统的全部重量，而非承载式底盘骨架则只起到支撑和刚度加强的作用。

悬挂系统
悬挂系统是汽车底盘中的重要组成部分，主要用于减震和吸收地面不平时产生
的冲击力，同时也起到支撑车身和保持车轮垂直的作用。

常见的悬挂系统包括独立悬挂和梭式悬挂两种。

转向系统
转向系统是汽车底盘中的关键部件，用于实现车辆的转向功能。

转向系统通常
由转向机构、转向杆、转向节和转向机构等组成，通过操纵方向盘来实现车辆的转向。

制动系统
制动系统是汽车底盘的重要安全装置，用于实现车辆的制动功能。

目前主要的
制动系统包括液压制动系统和气压制动系统，通过踩制动踏板来施加制动力，实现车辆的减速和停车。

综上所述，汽车底盘的构造涉及多个重要部件的协同作用，直接关系到车辆的
操控性能、舒适性和安全性。

在未来的汽车设计和制造过程中，对底盘构造的改进和优化将继续是汽车工程领域的重要研究方向。

汽车底盘构造知识点汽车底盘是指汽车的主要支撑结构，它承载着整车的重量，并连接着车轮、悬挂系统、传动系统等关键部件。

了解汽车底盘的构造知识，有助于我们更好地理解汽车的工作原理和性能表现。

本文将从底盘的组成部分、底盘结构类型和底盘技术发展等方面介绍汽车底盘的相关知识点。

1. 底盘的组成部分汽车底盘主要由以下几个部分组成：1.1 车身框架车身框架是底盘的基础部分，它由纵梁、横梁和连接支撑件等构成。

车身框架承载着车身的负荷和强度要求，并起到支撑和连接各个车身部件的作用。

1.2 悬挂系统悬挂系统是连接车身和车轮的重要组成部分，它通过弹性元件和减振装置来提供车辆的悬挂功能。

常见的悬挂系统有独立悬挂系统、非独立悬挂系统和半独立悬挂系统等。

1.3 车轮和轮胎车轮和轮胎是底盘的动力输出部分，承受着车辆行驶过程中的扭矩和负荷。

车辆的操控性能和舒适性很大程度上取决于轮胎的性能。

1.4 传动系统传动系统是将发动机产生的动力传递到车轮上的部分。

它包括发动机、离合器、变速器、驱动轴和差速器等。

1.5 制动系统和转向系统制动系统和转向系统是保证车辆安全驾驶的重要组成部分。

制动系统通过制动装置将车轮的动能转化为热能来减速和停车。

转向系统通过转向装置使车辆改变行驶方向。

2. 底盘结构类型根据底盘的结构形式，可以将汽车底盘分为横置前驱、纵置前驱、纵置后驱和全时四驱等几种类型。

2.1 横置前驱横置前驱是指发动机的曲轴与前轮的轴线平行，通过传动轴将动力传递到前轮的驱动形式。

这种结构可以节省空间，提高车内空间的利用率，因此在小型车型中较为常见。

2.2 纵置前驱纵置前驱是指发动机的曲轴与车辆的纵向轴线平行，通过传动轴将动力传递到前轮的驱动形式。

这种结构可以提高车辆的操控性能和稳定性，因此在中型和大型车型中较为常见。

2.3 纵置后驱纵置后驱是指发动机的曲轴与车辆的纵向轴线平行，通过传动轴将动力传递到后轮的驱动形式。

这种结构可以提供更好的牵引力和加速性能，因此在运动型车辆和后驱豪华车中较为常见。

汽车底盘的基本构造汽车底盘是汽车的主要结构之一，支撑和连接着车身、发动机、悬挂系统、传动系统等组件。

它是车辆的骨架，为各种机械和电气组件提供支撑。

下面是汽车底盘的基本构造：车架（Chassis）：车架是汽车底盘的主要组成部分，通常由钢材制成。

它的形状和结构可以有很大的变化，包括梁式车架、平台式车架、现代车型中使用较多的单壳体车架等。

悬挂系统（Suspension System）：悬挂系统连接车身和车轮，使车轮能够相对于车身运动。

它包括弹簧、减震器、横向稳定器等组件，有助于提供舒适的驾驶感觉并改善车辆操控性能。

传动系统（Drivetrain）：传动系统包括发动机、变速器、驱动轴和差速器等组件，负责将发动机产生的动力传递到车轮。

传动系统的布局（前驱、后驱、四驱）因车型和用途而有所不同。

燃油系统（Fuel System）：燃油系统包括燃油箱、燃油泵、燃油滤清器和燃油供应系统，确保发动机能够获得适量的燃油以支持燃烧过程。

制动系统（Brake System）：制动系统包括制动盘、制动片、制动液和制动器等组件，用于实现车辆的制动功能。

转向系统（Steering System）：转向系统包括转向轴、转向机构、转向柱和转向齿轮等组件，用于实现车辆的转向功能。

排气系统（Exhaust System）：排气系统包括排气管、喉管、催化器和排气消声器等，用于排放发动机燃烧产生的废气。

电气系统（Electrical System）：电气系统包括电瓶、发电机、起动机、点火系统和车灯等，用于提供电力支持和实现车辆的电气功能。

这些系统和组件共同构成了汽车底盘的基本结构。

汽车制造商和设计师根据车型、用途和性能要求对底盘进行优化设计，以提供良好的操控性能、舒适性和安全性。
