西北勘测设计研究院科技档案项目：西藏巴河老虎嘴水电站工程设计科研阶段：施工详图设计名称：1000kN级预应力锚索施工技术要求批准：年月日核定： 2008年月日审查： 2008年月日校核： 2008年月日编制： 2008年月日编制单位：坝工分院坝工一室2008年月日产品编号：老虎嘴水电站工程1000kN级预应力锚索施工技术要求编制单位：中国水电顾问集团西北勘测设计研究院编制日期：二○○七年十二月核定：审查：校核：编写：目录1 总则 (1)2 材料 (3)2.1 钢绞线 (3)2.2 锚具 (3)2.3 水泥 (4)2.4 水、砂 (4)2.5 外加剂 (4)3 造孔 (4)3.1 钻孔 (4)3.2 锚孔固壁灌浆 (5)4 锚索制作、安装与灌浆 (6)4.1 锚索制作 (6)4.2 锚索安装 (7)4.3 外锚墩施工 (8)4.4 锚索灌浆 (8)4.5 锚具安装 (9)5 张拉 (10)5.1 张拉程序、条件 (10)5.2 张拉准备 (10)5.3 张拉 (10)6 封孔灌浆和外锚头保护 (12)7 试验与监测 (12)7.1 受力性能试验 (12)7.2 监测 (13)7.3 验收试验 (13)8 质量控制与检查 (13)8.1 质量控制 (13)8.2 质量检查 (15)9 验收 (15)9.1 验收一般要求 (15)9.2 工序和单元工程验收 (16)9.3 分部工程验收 (16)9.4 竣工验收 (16)1 总则1.1 本技术要求适用于老虎嘴水电站工程边坡岩体预应力锚固施工。
特殊部位的预应力锚固若有其他要求，以相应专业技术文件和图纸为准。
1.2本技术要求配合1000KN级预应力锚索结构图、布置图、设计通知单和招标文件等设计文件使用。
1.3 预应力锚索施工前首先要进行现场生产性试验，并根据生产性试验成果修正、完善本技术要求。
1.4施工中若实际情况与设计条件不符时，监理工程师应会同设计、施工单位共同研究，由设计单位提出设计修改文件，重大问题的修改须报业主批准。
黄河公伯峡水电站右岸坝体下游挡土墙基础处理1000kN级预应力锚索施工技术要求国家电力公司西北勘测设计研究院二零零二年十二月批准：核定：审查：校核：编写：黄河公伯峡水电站右岸坝体下游挡土墙基础处理1000kN级预应力锚索施工技术要求1. 简述公伯峡右岸坝体下游设有一最大高度为m的挡土墙，以防止坝体填筑料覆盖发电引水钢管，在此挡土墙的左侧，由于引水管的开挖，形成了大约25m 左右的边坡，此边坡原节理、裂隙就比较发育，加之开挖爆破的扰动，岩石比较破碎，如果顶部没有挡土墙，此边坡是稳定的，但现在在此坡顶修建了挡土墙，经验算，可能会有挡土墙基础岩石深层滑动的现象，故在此边坡及坡顶共布置了29根1000kN级的预应力锚索，均为俯孔(详见图GBS-H2-9-19)。
2. 原则2.1本技术要求编制依据1）《水工预应力锚固施工规范》SL 46-94。
2）《右岸坝体下游挡土墙基础处理1000kN级预应力锚索布置图》（GBS-H2-9-19）。
2.2本技术要求仅适用于公伯峡右岸坝体下游挡土墙基础处理1000kN级预应力锚索施工。
2.3本技术要求为设计内容的一部分，与设计图纸共同使用。
3. 1000kN级预应力锚索的基本条件3.1 材料该锚索以钢绞线为锚索体，钢绞线采用国产按技术标准ASTMA416-87a 生产的高强度低松弛钢绞线， =0.6〃，270级，7 5，单根直径 15.24mm，公称面积140.00mm2，弹性模量E=195kN/mm2，极限抗拉强度应大于1860Mpa，且伸直性好，整股最低破断力为260.7KN，1%伸长时的最大负荷不小于221.5kN。
3.2 锚固体系锚头选用OVM锚具，后张全粘结锚索体系。
张拉千斤顶采用YCW—150型及相应的高压电动油泵。
3.3 锚索体构成1000kN级预应力锚索有6股7 5高强钢丝组成，每索设计吨位1000kN，张拉锁定吨位1000kN。
4 造孔4.1 造孔设备钻孔机械可采用适应本工程地质条件且满足设计要求，钻机轻便灵活，成孔速度快，便于在交通条件困难的边坡上使用的设备。
厂房及尾水渠工程施工蓝图锚索数量为250根，进水口工程锚索设计量为80根，锚索长度为30m，目前设计修改后工程量为109根。
最终1000KN级预应力锚索实际工程量会同设计、地质、监理根据现场实际情况确定。
《羊曲水电站工程设计通知》（2014年）057号要求在厂房右侧边坡厂下0+060.00m~厂下0+090.00m，2626.00m、2622.00m高程增布两排（每排8根）预应力锚索，在厂下0+060.00m~厂下0+070.00m、2631.00m高程增布一排（3根）预应力锚索，共计增加预应力锚索19根。
在厂房后边坡厂右0+020.00m~厂左0+060.00m，2642.00、2638.00m高程增布两排（每排20根）预应力锚索，共增加预应力锚索40根。
《羊曲水电站工程设计通知》（2014年）059号要求厂房右侧边坡在厂下0+060.00m~厂下0+090.00m，2626.00m、2622.00m高程以及厂下0+060.00m~厂下0+070.00m边坡，2631m高程选择2根随机锚索。
厂房后边坡厂右0+020.00m~厂左0+060.00m，2642.00m、2638.00m高程选择2根随机锚索。
《羊曲水电站工程设计通知》（2014年）063号要求在厂房后边坡厂右0+020.00m~厂右0+070.00m，2642.00m、2638.00m高程增布两排（每排13根）预应力锚索，共增加预应力锚索26根。
在厂房后边坡厂右0+000.00m桩号~厂右0+080.00m桩号，2626.00m 高程增布一排预应力锚索，共增加预应力锚索20根。
2 施工依据㈠《右岸引水发电系统边坡加固1000KN级全粘结式预应力锚索结构图》YQS-H5-2-06；㈡《羊曲水电站工程引水发电系统开挖支护施工技术要求》；㈢《水工预应力锚固施工规范》SL46-94；㈣《施工现场临时安全技术规范》GBJ232-82；㈤《羊曲水电站工程设计通知》（2014年）057号；㈥《羊曲水电站工程设计通知》（2014年）059号；㈦《羊曲水电站工程设计通知》（2014年）063号。
边坡无粘结预应力锚索施工措施一、工程概况根据设计蓝图，本标1#、2#、5#导流洞进口边坡和尾水出口EL.740m以下边坡以及泄洪洞出口边坡均设有系统锚索支护，泄洪洞进口边坡设有随机锚索支护。
1#、2#、5#导流洞进口边坡锚索布置在Ⅰ、Ⅱ、Ⅲ三个区内。
Ⅰ区为EL.640m～EL.656m之间的坡面，锚索为2000KN级，L=60m，下倾10°；Ⅱ区为EL.670m～EL.680m之间的坡面，此区锚索为1000KN 级，L=60m，下倾10°；Ⅲ区为EL.685m～EL.700m之间的坡面，此区锚索为1000KN级，L=35m，下倾10°。
1#、2#、5#导流洞进口边坡锚索按4×4m（水平距离×竖向高差）交错布置。
尾水出口EL.740m以下边坡EL.615m～EL.635m之间的B区边坡、EL.635m～EL650之间的部分A区边坡、2#与3#尾水隧洞之间EL.615m以下的B区直立边坡、3#尾水隧洞出口左侧EL.615m以下B区边坡均设有系统锚索支护，锚索为2000KN级，锚索长度见设计蓝图锚索控制参数表。
边坡锚索按4×4m（水平距离×竖向高差）交错布置。
泄洪洞出口边坡E 区设有系统锚索，锚索为1000KN级，长度为30～35m，按4×4m（水平距离×竖向高差）交错布置。
泄洪洞进口边坡设有随机锚索支护，开挖时视地质情况随机布置，其锚索级别为1000KN，长度根据地质情况由设计或监理现场确定。
根据设计通知单C1-001号文，本标1000KN、2000KN级预应力锚索均为无粘结式型式，但根据设计边坡预应力锚索施工技术要求，有可能根据施工的进展及其出现的问题增加或改变锚索的级别及型式。
本措施只针对1000KN、2000KN级无粘结预应力锚索编制。
本标边坡预应力锚索数量较多，其工程量见下表：边坡预应力锚索工程量表表1边坡锚索长度长，施工精度要求高，施工难度大。
目录一、编制依据 (2)二、工程概况 (2)三、施工前提条件 (3)四、施工工序 (4)五、施工技术及工艺 (7)六、施工质量 (17)七、平安保证措施 (19)八、环境保护文明施工 (20)预应力锚索专项施工方案一、编制依据1、?建筑边坡工程技术规?〔GB50330-2002〕2、?建筑建筑基坑支护技术规程?〔JG120-2012〕3、?岩土锚固手册?4、我公司人员素质，技术装备、财务能力等综合情况及可调用到本工程的各类资源。
5、本单位在其它工程工程施工的经历。
二、工程概况三、施工前提条件〔1〕锚固工程方案设计图、边坡岩土性质等资料齐全；〔2〕施工场地、临时便道已修建完成，施工用水、用电已到位；〔3〕已根据现场的情况、设计文件和工期要求，编制完成施工组织设计，已制定施工进度方案，质量保证体系、平安保证体系已建立；〔4〕分项工程开工报告已批复；〔5〕工地现场管理人员，专业技术人员，技术工人和普通工人，已到位，配备合理；〔6〕施工所需机械设备、测量仪器、检测仪器已进场；〔7〕施工用材料已进场，并且材料有关性能指标均已到达设计要求和符合标准或行业规要求；〔8〕现场各种施工标志牌〔工程概况、平安标示、操作规程、材料标示等〕已制作完成；〔9〕已对边坡进展中线、水平、横断面的复测，并已在边坡上按设计图纸确定预应力锚索的位置。
四、施工工序〔1〕锚索施工的容包括施工准备、造孔、锚索〔杆〕制作与安装、注浆、锚索〔杆〕拉锁定与封锚等五个环节；〔2〕预应力锚索〔杆〕施工根本工序：注：上图为使用自由段无套管的预应力筋时采用二次注浆的根本施工工序，假设采用自由段带套管的预应力筋时，宜在锚固段长度和自由段长度采取同步一次性全段注浆，并且，高压劈裂压浆仅限于设计要求提高地层锚固力或其它特殊要求采用。
〔3〕工序要求1〕设计锚固工程坡面开挖成形并经历收合格后，应尽快布置锚固工程施工作业，待锚固工程施工完毕并产生加固作用后，方可进展下级边坡开挖与防护。

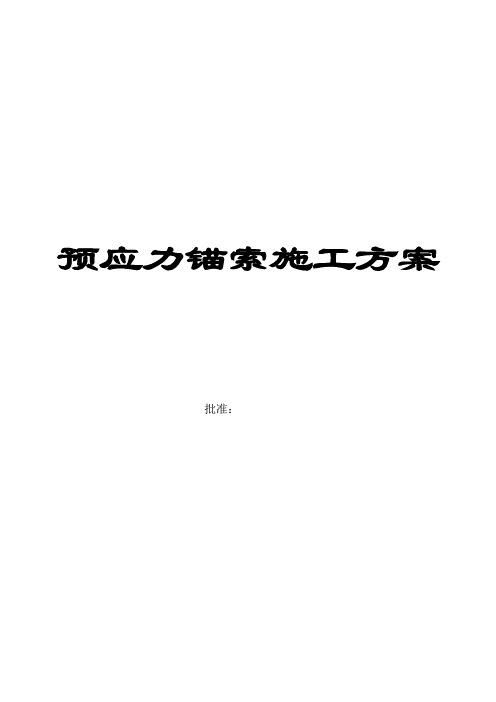

预应力锚索施工方案批准：目录1、概述- 1 -2、施工准备- 1 -2.1施工临时便路布置-2-2.2风、水、电系统-2-3、施工工序及工艺流程- 2 -4、施工方法说明- 4 -4.1锚索制作-4-4.2搭建施工平台-5-4.3造孔-5-4.4固壁灌浆-7-4.5锚索安装-7-4.6锚墩浇筑-7-4.5全孔灌浆-8-4.6张拉锁定-8-4.7封孔回填灌浆-10-4.8外锚头保护-10-4.9监测锚索施工-10-4.10质量检查和验收-11-5、施工质量保证措施- 11 -6、施工安全保证措施- 12 -7、雨季施工保证措施- 13 -8、工期保证措施- 14 -9、资源配备- 14 -10、工程进度安排- 16 -1、概述我部承建的右岸坝顶公路Ⅱ合同段预应力锚索施工主要集中在右岸坝肩EL.841.5～EL.861.5高程。
右岸坝肩开挖及支护范围为从右岸坝顶高程EL821.50到EL1041.50左右，总高差约220m，平均宽度约130m。
开挖坡比以1:1.2为主，EL861.50以下开挖坡度为1:0.8。
支护方式根据岩性不同而有所区别：强风化岩体边坡采用喷锚支护，全风化边坡采用钢筋混凝土网格梁及锚杆支护。
开挖区内的自然地面坡度在1:1左右。
右岸坝肩坡面设计为150°槽形断面，自坝顶高程向上共设10个马道，其宽度为5m和3m两种，马道长度由高到低逐渐加长，马道间高差为20m，分别设在：EL821.50m （坝顶高程）、EL841.50、EL861.50、EL881.50、EL901.50、EL921.50、EL941.50、EL961.50、EL981.50、EL1001.50和EL1021.50。
右岸坝肩开挖区以下存在6条主要断层。
主要岩体为全风化及强风化花岗岩，水平深度和垂直深度均大于50m，其下的弱风化深度大于100m。
类围岩，为保持边坡稳定，此段边坡需EL841.50～EL861.50高程段属强风化的Ⅳb进行锚索加固处理。
预应力锚索施工方案一、工艺流程挖土至锚索标高-500mm→放线→成孔→安放锚索杆体→一次注浆→二次注浆→锚索张拉锁定。
二、质量标准锚索孔径允许偏差：±5mm；锚索孔距允许偏差：±100mm；锚索成孔倾角允许偏差：±3％；三、质量控制1、放线：由现场测量放线人员按设计要求放线，并经专人检查后做好施工记录。
2、锚索成孔：成孔过程中注意控制水平方向竖直方向垂直度、锚索倾角，成孔后对孔深、孔径、倾角进行检查验收，做好施工记录及隐蔽工程检查记录。
3、锚索孔口堵水：在锚索孔出水量较大的位置，锚索孔成孔后，为防止地下水经孔口外溢影响施工，待套管取出后，在孔中插入一根2米长导流管，孔外预留550～60㎝进行导流，同时采用速凝水泥对管四周进行封闭，等到4小时二次注浆完成后将导流管端部弯折并将孔口封闭。
4、杆体制作(1)杆体必须在平坦无泥的地面加工，每根绞线误差小于50mm；(2)锚固段每隔2.0米设隔离架一个，用火烧丝绑扎牢固；(3)自由段套入塑料管保护，两端应包裹严密，不得漏入水泥浆；(4)杆体加工检查合格完后，方可下放。
并码放整齐，标识清楚；(5)杆体搬运途中，需配置适当人力，防止沾污泥水；(6)杆体放入孔内后，外露张拉长度2.0m（以桩外皮为准）；5、锚索安置：钢绞线用铁丝均匀捆于骨架周围，二次注浆管固定于定位骨架中心。
将制作好的杆体及二次注浆管缓慢放入锚索孔内。
6、锚索一次注浆：水泥采用P.042.5普通硅酸盐水泥，水灰比0.50，清孔完后用BW－150高压泵进行一次注浆，将一次注浆管插至孔底，以慢速连续速度注浆，直至钻孔内的水及杂质被置换出孔口，孔口流出水泥浓浆为止。
待杆体置放后，随即将一次注浆管拔出。
7、二次高压注浆：一次注浆完成4.0～6.0h后，用速凝水泥将孔口封堵密实，进行二次高压注浆，注浆压力保持1.0～2.0MPa，一次和二次注浆水泥用量总和不得低于95kg/m。
2024年预应力锚索施工方案范文一、施工背景预应力锚索是一种用于加固结构的技术，通过将预应力锚索固定在结构内部，可以提供额外的强度和稳定性。
在2024年，预应力锚索施工将会广泛应用于各种建筑结构和桥梁工程中。
本文将以一座桥梁工程为例，介绍2024年预应力锚索施工方案。
二、设计方案1. 桥梁工程概述该桥梁工程位于城市快速路上，跨越一条河流。
桥梁总长度为200米，采用箱梁结构。
设计方案为双向六车道。
2. 锚索布置方案根据结构设计要求，桥梁需采用预应力锚索进行加固。
锚索布置方案如下：（1）主跨段：每个箱梁设置4根预应力锚索，锚索分布在箱梁两侧。
（2）支座段：每个支座箱梁设置2根预应力锚索，锚索分布在支座处。
3. 预应力锚索选型为了适应2024年的建筑需求，我们将选择最新的预应力锚索材料，并根据设计要求进行合理的选型。
4. 锚固体施工要点（1）锚固体选材：对于桥梁工程，需要选择高强度、耐久性好的材料作为锚固体。
（2）锚固体施工方法：根据预应力锚索施工规范，采用先施工后张拉的方法进行锚固体的施工。
（3）张拉力控制：在张拉过程中，需要保证锚固体的受力均匀，同时控制预应力锚索的张拉力。
（4）锚固体验收：在施工过程中，进行锚固体的验收，确保施工质量。
5. 预应力锚索张拉工序（1）张拉前准备：在进行预应力锚索张拉前，需要进行张拉前准备工作，包括张拉设备的准备和张拉工具的校准。
（2）张拉钢束：根据设计要求，使用预应力张拉设备对预应力钢束进行张拉，控制预应力锚索的张拉力。
（3）松弛锚固：在完成预应力锚索的张拉后，进行松弛锚固，使锚索受力稳定。
（4）验收工作：在完成预应力锚索张拉工作后，进行张拉验收，确保预应力锚索的质量。
三、安全措施1. 施工人员安全：施工现场要建立严格的安全管理制度，对施工人员进行培训，确保他们熟悉施工操作规范，并配备必要的个人防护装备。
2. 施工设备安全：施工过程中，需要对施工设备进行定期检查和维护，确保其安全可靠。
四川省**水电站左坝肩危岩体加固预应力锚索施工技术要求**设计研究院2008年3月目录1 总则 (1)2材料与设备 (2)3预应力锚索施工 (4)4锚索监测 (10)5施工安全 (11)6环境保护 (12)7质量检查及验收 (12)1 总则1.1 本技术要求主要适用于**水电站左岸坝肩部位边坡预应力锚索施工。
1.2 本技术要求未作具体规定的，按以下规程、规范的有关规定执行。
DL/T5083－2004 《水电水利工程预应力锚固施工规范》GB50086－2001 《锚杆喷射混凝土支护技术规范》GB/T 5224－2003 《预应力混凝土用钢绞线》DL 5162－2002 《水电水利工程施工安全防护设施技术规范》DL/T5148-2001 《水工建筑物水泥灌浆施工技术规范》DL/T5144-2001 《水工混凝土施工规范》DL/T5123-2000 《水电水利建设工程验收规程》DL/T5113-2005 《水电水利基本建设工程单元工程质量等级评定标准》1.3 预应力锚索的施工范围和方式，应根据相应设计文件实施。
在施工前或施工过程中，根据现场生产性试验和其它单项试验成果，或在实施过程中所获得的施工地质和监测资料与原设计采用之间有明显变化时，设计单位可根据现场揭露的实际地质情况，对原设计（施工布置、技术要求等）进行必要的修改，实施动态设计。
承包人应为设计修改和调整提供必要的资料。
1.4 预应力锚固工程施工前，承包人应根据设计图纸及有关文件、规范的要求作出详细的施工组织设计，经监理工程师批准后方可实施。
1.5 预应力锚索实施前，必须进行相应的现场生产性试验，以确定和优化施工工艺，检验材料性能，验证设计参数。
试验成果须报设计单位、监理工程师同意后方可应用于施工。
1.6 预应力锚索实施之前，边坡应清理整修达到验收标准，并经地质和监理工程师验收合格后，方可进行锚索的施工。
1.7 对设计文件规定埋设的仪器，承包人必须作好仪器的埋设施工，并做好保护。
