透层、粘层沥青洒布量检测记录表

透层粘层沥青洒布量检测记录表
1 / 2

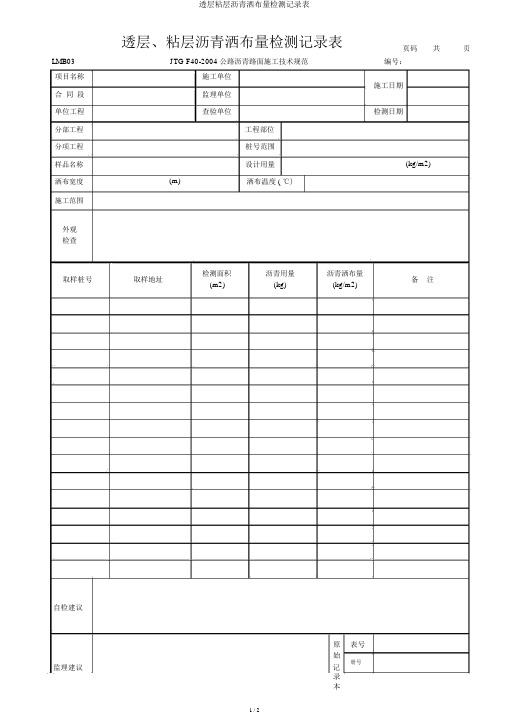

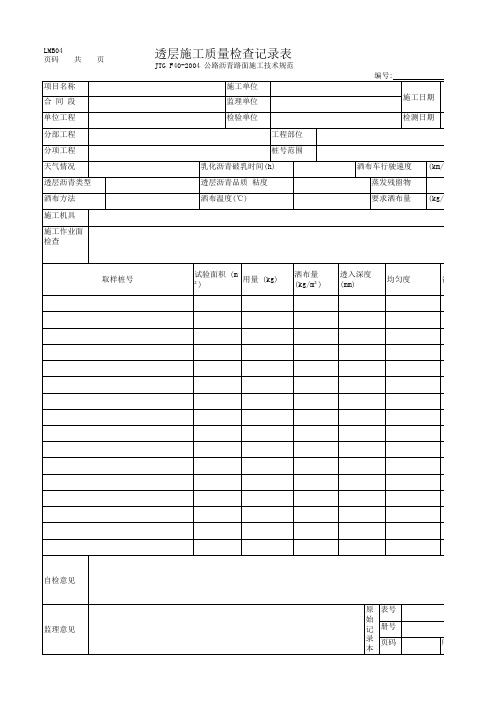

透层、粘层沥青洒布量检测记录表
页码
共
页
LMB03 JTG F40-2004 公路沥青路面施工技术规范
编号：
项目名称 施工单位
合 同 段 监理单位
施工日期
单位工程
查验单位
检测日期
分部工程
分项工程
样品名称
洒布宽度
(m)
工程部位
桩号范围
设计用量
洒布温度 ( ℃)
(kg/m2)
施工范围
外观 检查
取样桩号
取样地址
检测面积 沥青用量
沥青洒布量 备 注
(m2) (kg) (kg/m2)
自检建议
原 表号 始
监理建议
记 册号
录
本
透层粘层沥青洒布量检测记录表
2 / 2
监理建议
始 记 录
本 页码
序号
施工员:
路面工程师:
质检工程师:
监理工程师:。

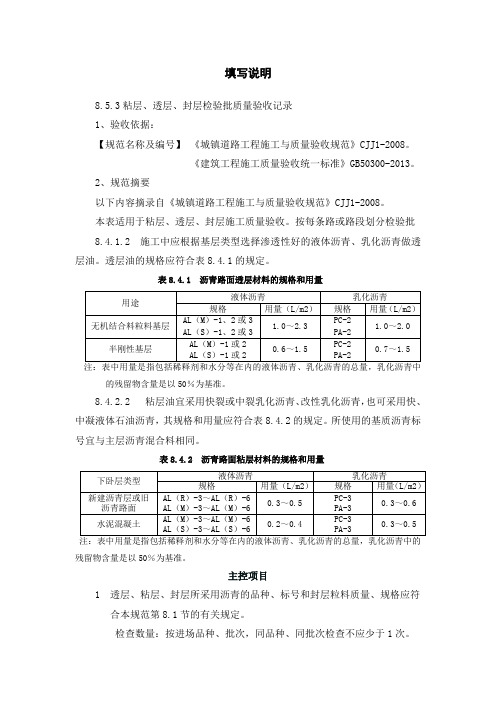

填写说明

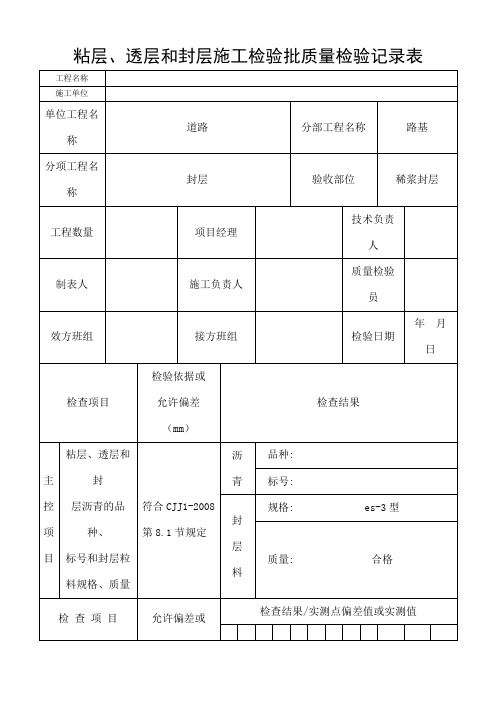

8.5.3粘层、透层、封层检验批质量验收记录
1、验收依据：
【规范名称及编号】《城镇道路工程施工与质量验收规范》CJJ1-2008。

《建筑工程施工质量验收统一标准》GB50300-2013。

2、规范摘要
以下内容摘录自《城镇道路工程施工与质量验收规范》CJJ1-2008。

本表适用于粘层、透层、封层施工质量验收。

按每条路或路段划分检验批
8.4.1.2 施工中应根据基层类型选择渗透性好的液体沥青、乳化沥青做透层油。

透层油的规格应符合表8.4.1的规定。

表8.4.1 沥青路面透层材料的规格和用量
的残留物含量是以50％为基准。

8.4.2.2 粘层油宜采用快裂或中裂乳化沥青、改性乳化沥青，也可采用快、中凝液体石油沥青，其规格和用量应符合表8.4.2的规定。

所使用的基质沥青标号宜与主层沥青混合料相同。

表8.4.2 沥青路面粘层材料的规格和用量
残留物含量是以50％为基准。

主控项目
1透层、粘层、封层所采用沥青的品种、标号和封层粒料质量、规格应符合本规范第8.1节的有关规定。

检查数量：按进场品种、批次，同品种、同批次检查不应少于1次。

检验方法：查产品出厂合格证、出厂检验报告和进场复检报告。

一般项目
2 透层、粘层、封层的宽度不应小于设计规定值。

检查数量：每40m抽检1处。

检验方法：用尺量。

3 封层油层与粒料洒布应均匀，不得有松散、裂缝、油丁、泛油、波浪、
花白、漏洒、堆积、污染其它构筑物等现象。

检查数量：全数检查。

检验方法：观察。

沥青混合料粘层、透层、封层1、引用文件《沥青路面施工及验收规范》GB 50092-96《城镇道路工程施工及质量验收规范》CJJ 1-2008《城镇道路路面设计规范》CJJ 169-20122、施工准备沥青混合料面层不得在雨、雪天气及环境最高温度低于5℃时施工。

提前绘制沥青混合料摊铺顺序平面图，将摊铺机和压路机司机、摊平负责人、现场质量负责人、责任工长等人员信息进行收集和张贴，便于现场协调。

沥青表处封层试验路在正式摊铺沥青表处封层前，铺筑一段200m长的试验路，以确定洒布车行驶速度、材料用量控制、碾压方式等施工指标。

2.1作业条件封层的混合料其配合比应经设计、试验，符合要求后方可使用。

在已施工完成且合格的基层上洒布透层沥青，然后铺筑沥青混合料；在双层式或多层式沥青混合料面层之间喷洒粘层油；下封层宜采用层铺法表面处治或稀浆封层法施工。

2.2、材料及机具2.2.1、材料用于透层、粘层、封层的液体石油沥青的技术要求应符合表8.1.7.4-4的规定要求。

施工中根据基层类型选择渗透性好的液体沥青、乳化沥青做透层油，基质沥青宜采用针入度≥100的石油沥青，基质沥青标号及煤油的掺配比例，必须经试验确定，以满足渗透深度不小于5mm的要求。

其规格和用量应符合下表规定。

体石油沥青，其规格和用量应符合下表规定。

封层油宜采用改性沥青或改性乳化沥青，集料应质地坚硬、耐磨、洁净、粒径级配应符合要求，采用S12单粒径碎石骨料，用量为满铺的60%（约11Kg/m2）。

SBS改性沥青洒布温度不低于160℃。

2.2.2机具沥青洒布车：沥青表处封层采用沥青碎石同步洒布车施工，具有储料、沥青加热、同时撒布沥青和碎石、计量控制洒布量等功能，施工前必须对设备做全面的检查和调试，包括：油泵系统、洒油系统、输料系统、计量系统。

3、操作工艺3.1工艺流程透层施工工艺流程：清扫基层→结构物防护→透层沥青制备→洒布车撒布透层→交通管制粘层施工工艺流程：清扫下面层→结构物的防护→乳化沥青（改性乳化沥青）准备→洒布粘层→交通管制封层施工工艺流程：清扫面层→配合比设计→同步碎石封层车洒布封层→轮胎压路机稳压→交通管制3.2透层施工3.2.1用道路清扫车将基层的杂物清出路基外。

施工小知识—透层、粘层一、透层1．透层的作用：为使沥青面层与非沥青材料基层结合良好，在基层上浇洒乳化沥青、煤沥青或液体沥青而形成的透入基层表面的薄层。

2．符合下列情况，应浇洒透层沥青：（1）沥青路面的级配砂砾、级配碎石基层（2）水泥、石灰、粉煤灰等无机结合料稳定土（3）粒料的半刚性基层上必须浇洒透层沥青。

3.施工要求（1）透层油沥青的稠度宜通过试验确定，对于表面致密的半刚性基层宜采用渗透性好的稀透层沥青；对级配砂砾、级配碎石等粒料基层宜采用软稠的透层沥青。

（2）透层油沥青宜采用慢裂的洒布型乳化石油沥青，或者是中、慢裂液体石油沥青或煤沥青。

（3）使用乳化石油沥青时，用于制作乳化沥青的沥青标号应根据基层种类、当地气候等条件确定。

（4）透层沥青的品种和用量应根据基层的种类通过试验确定，并符合有关的技术要求。

（5）浇洒前，基层应清扫干净，并采取适当的措施防止污染路缘石及其他构筑物。

（6）透层油洒布后应不致流淌，应渗入基层一定深度，不得在表面形成油膜。

（7）如遇大风或将下雨时，不能喷洒透层油。

气温低于10℃时不宜喷洒透层油。

（8）应按设计喷油量一次均匀洒布，当有花白遗漏应人工补洒。

（9）喷洒透层油后一定要严格禁止人和车辆通行。

（10）在摊铺沥青前，应将局部尚有多余的未渗入基层的沥青清除。

（11）透层油布洒后应待充分渗透，一般不少于24h后才能摊铺上层，但也不能在透层油喷洒后很久不铺上层施工，应尽早施工。

（12）喷洒透层油后，如果不能及时铺筑面层时，为保护透层油不被车辆破坏，通常在上面撒一层石屑或粗砂，撒布用量为2m³/1000㎡。

沥青中的残留物含量以50％为基准。

二、粘层1．粘层的作用：使上下层沥青结构层或沥青结构层与结构物(或水泥混凝土路面)完全粘结成一个整体。

2．符合下列情况，应浇洒粘层沥青：（1）双层式或三层式热拌热铺沥青混合料路面的沥青层之间。

（2）水泥混凝土路面、沥青稳定碎石基层或旧沥青路面层上加铺沥青层。
