项目10 绘制装配图1．千斤顶的工作原理千斤顶是利用螺旋运动来顶举起重物的一种起重或顶压工具，常用于汽车修理及机械安装中（见装配示意图）。
工作时，重物压于顶垫5之上，将绞杠3穿入螺旋杆2上部的孔中，旋动绞杠，因底座1不动，则螺旋杆在作圆周运动的同时，靠螺纹的配合作上、下移动，从而顶起或放下重物。
螺旋杆2的顶端安装有顶垫5，并用螺钉4加以固定。
2．明细栏3．能力目标（1）能根据装配示意图理解部件的工作原理。
（2）能根据部件的总体尺寸选择合适的图幅。
（3）在装配图中能正确处理零件间的位置关系。
（4）能根据部件特点选择合理的表达方案。
（5）能为装配图标注合理的尺寸及技术要求。
4．任务要求（1）恰当地确定部件的表达方案，清晰地表达部件的工作原理、装配关系及零件的主要结构形状。
（2）正确地标注装配图上的尺寸和技术要求。
（3）应先画装配草图，然后再画装配工作图。
班级：姓名：学号5．任务指导（1）仔细阅读每张零件图，想出零件的结构形状；参阅部件装配示意图，弄清部件工作原理、各零件间的装配关系和零件的作用。
（2）选定部件表达方案后，可先画主体零件，然后按装配顺序拼画出装配图。
注意正确运用装配图的规定画法、特殊表达方法和简化画法等。
（3）注意装配结构的合理性以及相关零件间尺寸的协调关系。
（4）标注必要的尺寸，编写零（部）件序号，填写明细栏、标题栏和技术要求。
（5）明细栏衔接在标题栏上方，当上方位置不够时可续接在标题栏左方，明细栏中的序号应按自下而上顺序排列，并应与图上的序号一致。
6．装配示意图读懂柱塞泵装配图，拆画泵体1和阀体6的零件图。
1.工作原理柱塞泵是用来提高油压的部件。
阀体6下部连接进油管，与油箱接通，油箱内油压为常压；前部连接出油管，与用油设备接通。
柱塞11与曲柄（图上未画出）用Φ8销子连接，曲柄带动柱塞11作左右往复运动。
当柱塞11向右移动时，泵体1的内部压力降低，在大气压力的作用下，油就从油箱压入进油管，并推开下阀瓣2，进入泵体内腔；当柱塞11向左移动时，下阀瓣2受压关闭，内腔油压急剧升高，顶开上阀瓣3，进入阀体6的上部，油从前面出口流出，经过出油管通向用油设备。
![机械制图习题集(机械专业)(第七版)-答案第二部分 (4)[5页]](https://uimg.taocdn.com/ccd9aaf481eb6294dd88d0d233d4b14e85243ea2.webp)
第二篇技能模块项目九识读柱塞泵装配图并拆画泵体零件图1.根据教材图2-9-1回答下列问题。
(1)该装配体的用途是液压系统的供油装置，其工作原理为动力由轴10传入，带动凸轮22旋转，柱塞11靠弹簧4的作用，使与凸轮保持接触。
凸轮旋转时，柱塞作往复运动，使由单向阀体12、球13和球托14构成的单向阀控制油流的方向。
(2)该装配体的名称是柱塞泵，由22种零件组成，零件总数是35 ，其中标准件有7 件。
(3)该装配图共用了5 个图形表达，主视图采用局部剖视，主要表达柱塞泵的主体结构特征、柱塞泵轴系装配线上各零件的结构形状、连接和配合关系以及凸轮、键、轴的联接关系和吸、排油用单向阀的位置；左视图为局部剖图，主要表达外形，左下方局部表达安装孔的结构；俯视图采用局部剖视，主要表达主轴轴系装配线与零件的结构形状、连接和配合关系；另外两个图形为A向局部视图、移出断面图。
(4)该装配图的规格(性能)尺寸为柱塞的直径Φ18及凸轮偏心距5 ，总体尺寸为总长为175(除去轴外伸端的其余宽度70)、总高94、总宽95 ，安装尺寸为120、75 及安装孔尺寸Φ5 ，装配尺寸为Φ50H7/h6、Φ42H7/js6 。
(5)明细栏中的材料45表示优质碳素结构钢，Q235表示碳素结构钢，HT200表示灰铸铁，GCr15表示合金结构钢。
(6)φ16H7/k6中：φ16表示公称尺寸，H表示孔基本偏差，7表示标准公差等级，k 表示轴基本偏差，6表示标准公差等级。
查表写出φ16H7/k6配合中的下列数值：孔：上极限尺寸为16.018 ，下极限尺寸为0 ，上极限偏差为+0.018 ，下极限偏差为0 ，公差为0.018 。
轴：上极限尺寸为16.001 ，下极限尺寸为15.990 ，上极限偏差为+0.001 ，下极限偏差为-0.010 ，公差为0.011 。
(7)泵体7和泵套6、衬盖20之间采用7和6为基孔制的过渡配合、7和20为基孔制的间隙配合连接，轴10与凸轮22之间采用键连接，单向阀体12、油杯5与泵体之间采用螺纹连接。
第七章练习题一、选择题1.关于零件图和装配图，下列说法不正确的是。
A．零件图表达零件的大小、形状及技术要求。
B．装配图是表示装配体及其组成部分的连接、装配关系的图样。
C．零件图和装配都用于指导零件的加工制造和检验。
D．零件图和装配图都是生产上的重要技术资料。
2.关于装配图的画法，下列说法正确的是。
A．装配图中两零件的接触面应画两条线。
B．装配图中的剖面线间隔必须一致。
C．同一零件的剖面线必须同向且间隔一致。
D．装配图中相邻零件的剖面线方向必须一致。
3.关于零件图的视图选择，下面说法正确的是。
A．零件图视图数量及表达方法应根据零件的具体结构特点和复杂程度而定，表达的原则是：完整、简洁、清晰。
B．要表达完整，一个零件至少需要两个视图。
C．视图数量越少越好。
D．零件图应通过剖视图和断面图表达内部结构，不应出现虚线。
4.关于表面粗糙度的标注，下面说法不正确的是。
A．表面粗糙度代号一般注在可见轮廓线、尺寸界线、引出线或它们的延长线上。
B．符号的尖端必须从材料外指向零件表面。
C．可以将使用较多的一种代号统一注在图样右上角，并加注“其余”两字，这时代号和文字大小应为图中代号和文字的倍。
D．粗糙度数字的方向一律向上。
5.下面的说法不正确的是。
A．最大极限尺寸必大于基本尺寸。
B．上偏差必大于下偏差。
C．上偏差或下偏差可为正值，也可以为负或零。
D．公差必为正值。
6.一尺寸的上偏差为+，下偏差为，则其公差为。
A． B． C． D．7. 国家标准的表示符号是以下哪种（）。
A、GBB、JBC、QBD、NY8．表面粗糙度代号标注中，用( )时，可不注明参数代号。
A．Ry B．RZ9．装配图中，装配体安装在地基或其他机器上时所需的尺寸是_ ____。
A、特性尺寸B、装配尺寸C、安装尺寸D、外形尺寸10.形位公差符号“◎”表示（）。
A．圆度 B．圆柱度 C．位置度 D．同轴度11. 装配图中，装配体安装在地基或其他机器上时所需的尺寸是___ __。

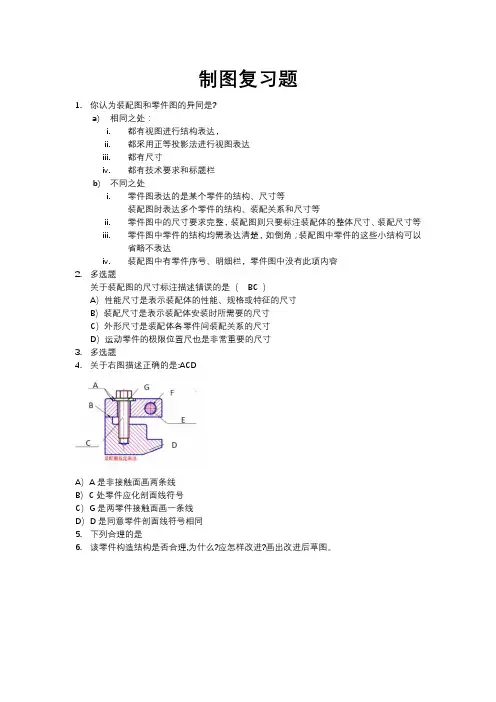

制图复习题1.你认为装配图和零件图的异同是?a)相同之处：i.都有视图进行结构表达，ii.都采用正等投影法进行视图表达iii.都有尺寸iv.都有技术要求和标题栏b)不同之处i.零件图表达的是某个零件的结构、尺寸等装配图时表达多个零件的结构、装配关系和尺寸等ii.零件图中的尺寸要求完整，装配图则只要标注装配体的整体尺寸、装配尺寸等iii.零件图中零件的结构均需表达清楚，如倒角；装配图中零件的这些小结构可以省略不表达iv.装配图中有零件序号、明细栏，零件图中没有此项内容2.多选题关于装配图的尺寸标注描述错误的是（BC ）A）性能尺寸是表示装配体的性能、规格或特征的尺寸B）装配尺寸是表示装配体安装时所需要的尺寸C）外形尺寸是装配体各零件间装配关系的尺寸D）运动零件的极限位置尺也是非常重要的尺寸3.多选题4.关于右图描述正确的是:ACDA）A是非接触面画两条线B）C处零件应化剖面线符号C）G是两零件接触面画一条线D）D是同意零件剖面线符号相同5.下列合理的是6.该零件构造结构是否合理,为什么?应怎样改进?画出改进后草图。
7.下图为一填料函密封结构示意图，其中A是,B是,C是,D是,E是。
8.多选题关于该零件描述正确的是（）A）圆螺母B）止动垫圈C）是轴向零件的固定结构D）是轴端挡圈9.多选题如图所示有一轴承座,关于其尺寸标注描述正确的是A）外形尺寸B）是配合尺寸C）相对位置尺寸D）安装尺寸10.如图所示是一个齿轮和一个轴连接件的剖面图。
其绘制过程中,A采用了画法，B采用了画法,C采用了画法, D采用了画法，E采用了画法。
11.下图采用何种表达方法? B如何旋转?12.简述化工设备图的内容,及化工设备的结构特点。
13.简述常见化工设备的种类。
14.该设备名称是?请写出1-12的零部件名称,画出7号部件的示意图。
说明5、8、10、6号部件的作用。
15.塔设备的作用是什么？16.换热器的作用是什么？17.请绘制板塔结构简图,说明与填料塔的不同。

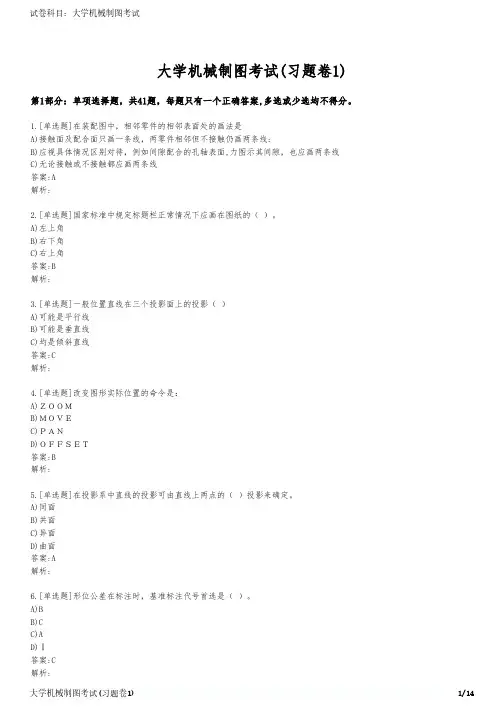

大学机械制图考试(习题卷1)第1部分：单项选择题，共41题，每题只有一个正确答案,多选或少选均不得分。
1.[单选题]在装配图中，相邻零件的相邻表面处的画法是A)接触面及配合面只画一条线，两零件相邻但不接触仍画两条线:B)应视具体情况区别对待，例如间隙配合的孔轴表面,力图示其间隙，也应画两条线C)无论接触或不接触都应画两条线答案:A解析:2.[单选题]国家标准中规定标题栏正常情况下应画在图纸的（ ）。
A)左上角B)右下角C)右上角答案:B解析:3.[单选题]一般位置直线在三个投影面上的投影（ ）A)可能是平行线B)可能是垂直线C)均是倾斜直线答案:C解析:4.[单选题]改变图形实际位置的命令是：A)ＺＯＯＭB)ＭＯＶＥC)ＰＡＮD)ＯＦＦＳＥＴ答案:B解析:5.[单选题]在投影系中直线的投影可由直线上两点的（ ）投影来确定。
A)同面B)共面C)异面D)曲面答案:A解析:6.[单选题]形位公差在标注时，基准标注代号首选是（ ）。
A)BB)CC)A7.[单选题]后视图是（）。
A)由前向后投影B)由左向右投影C)由右向左投影D)由后向前投影答案:D解析:8.[单选题]在进行文字标注时，若要插入“度数”称号，则应输入（ ）。
A)d%%B)%dC)d%D)%%D答案:D解析:9.[单选题]外螺纹的规定画法中，大径用（ ）表示A)粗实线B)细实线C)点画线D)虚线答案:A解析:10.[单选题]当内外螺纹连接时，螺纹的五大要素（）。
A)不同B)相同C)可以不同也可以相同D)只要牙型相同即可答案:B解析:11.[单选题]当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。
A)箭头B)标注C)剖面符号D)名称答案:A解析:12.[单选题]轴的直径为 500±015 ，那么以下轴的直径尺寸合格的为（ ）。
A)50.010mmB)50.030mmC)49.975mmD)50.035mm答案:A解析:C)基本体D)几何体答案:B解析:14.[单选题]如果一点的三面投影中有一面投影不属于直线的同面投影，则该点必（ ）该直线。
装配图练习题装配图练习题在工程设计和制造过程中，装配图是一项非常重要的技术文档。
它通过图形和文字的结合，清晰地展示了产品的装配关系和组成部件之间的连接方式。
为了提高工程师和技术人员的装配图设计能力，下面将提供一些装配图练习题，帮助读者加深对装配图的理解和应用。
练习题一：汽车发动机装配图请根据以下描述，绘制一张汽车发动机的装配图：1. 汽车发动机由气缸、曲轴、活塞、气门、点火系统等部件组成；2. 气缸通过螺栓和曲轴连接；3. 活塞通过连杆与曲轴相连；4. 气门通过摇臂与凸轮轴相连；5. 点火系统包括火花塞、高压线和点火线圈。
练习题二：家用电器装配图请根据以下描述，绘制一张家用电器的装配图：1. 家用电器是一台洗衣机，包括外壳、控制面板、洗涤筒、电机、水泵等部件；2. 外壳通过螺丝和控制面板连接；3. 洗涤筒通过轴承与电机相连；4. 电机通过皮带与水泵相连；5. 控制面板上有按键和显示屏。
练习题三：家具装配图请根据以下描述，绘制一张家具的装配图：1. 家具是一张书桌，包括桌面、桌腿、抽屉和椅子等部件；2. 桌面通过螺丝和桌腿连接；3. 抽屉通过导轨与桌腿相连；4. 椅子通过螺栓与桌腿相连；5. 桌面上有书写板和抽屉把手。
练习题四：机械设备装配图请根据以下描述，绘制一张机械设备的装配图：1. 机械设备是一台钻床，包括机床底座、工作台、主轴、电机和润滑系统等部件；2. 机床底座通过螺栓和工作台连接；3. 工作台通过导轨与主轴相连；4. 主轴通过皮带与电机相连；5. 润滑系统包括油泵、油管和油箱。
通过以上的练习题，读者可以锻炼自己的装配图设计能力，提高对装配关系和部件连接方式的理解。
在实际的工程设计中，装配图的准确性和清晰度对于产品的制造和维修至关重要。
因此，不断练习和提高装配图设计的能力是非常必要的。
希望读者能够通过这些练习题，掌握装配图设计的基本技巧，并在实践中不断完善自己的能力。
1。
解释标记含义：M30—5H/6g答:螺纹,公称直径为，旋向为旋，螺纹公差带代号:中径为，顶径为 .2.根据给定数据,填写标记(1）细牙普通螺纹，大径24mm,螺距2mm.右旋，螺纹公差带代号：中径为5g，顶径为6g答：标记为:（2)普通A型平键，宽度b=18mm,高度h=11mm，长度L=80mm答：标记为：GB/T 1096(3）六角头螺栓公称直径d=24mm，公称长度L=100mm答：标记为：螺栓GB/T 5782五、作图题(每题5分，共10分）1。
根据螺纹规定画法绘制主视图,左视图（6分）外螺纹的大径为M20，杆长40，螺纹长30，倒角C22.将物体的主视图改成全剖视图六.阅读装配图回答问题（每空2分，共12分)1。
该装配图的名称叫，共由7种零件组成。
其表达方法是:主视图中采用了和局部剖视，俯视图采用了 A-A全剖视，另外还有一个C向局部视图和一个B—B移出剖面图. 2。
图中尺寸225和275是规格尺寸,表达千斤顶的高度行程是 ,φ65H9/h8是配合尺寸，其中φ65是尺寸,H9表示孔的公差带代号，表示轴的公差带代号,属于间隙配合.3.螺旋千斤顶的顶举重力是 .1。
解释标记含义：M20x2—5g6g—LH答:螺纹,公称直径为，旋向为旋，螺纹公差带代号：中径为，顶径为。
2.根据给定数据，填写标记(1)粗牙普通螺纹，大径30mm,右旋，螺纹公差带代号：中径为5H、顶径均为6g答：标记为：（2）普通B型平键，宽度b=18mm，高度h=11mm，长度L=80mm答:标记为:GB/T 1096（3)六角头螺栓公称直径d=26mm，公称长度L=100mm答：标记为：螺栓GB/T 5782五、作图题1.根据螺纹规定画法绘制主视图，左视图（6分）外螺纹的大径为M24，杆长40，螺纹长30，倒角C22.将物体的主视图取全剖视图六.阅读装配图回答问题（每空2分，共12分）1.该装配体的名称是，由 6种零件,数量共7个零件组成。
装配图习题一、填空题1. 序号在装配图周围按水平或垂直方向排列整齐，序号数字可按或方向依次增大，以便查找。
2.装配图中的指引线可画成折线，但只可曲折次。
3.装配图的四个内容是：、、、。
4.一般在装配图中有以下几类尺寸：特征尺寸、装配尺寸、、总体尺寸、其他尺寸。
5.在剖视图或断面图中，相邻两个零件的剖面线倾斜方向应或。
6.厚度小于或等于2毫米的狭小面积的剖面，可用代替剖面符号。
7.紧固件以及轴、连杆、球、勾子、键、销等实心零件，若按剖切，且剖切平面通过其对称平面或轴线时，则这些零件均按不剖绘制。
8. 在一个视图上无法连续编完全部所需序号时，可在上按上述原则继续编写。
9.明细栏直接画在装配图中时，明细栏中的序号应按的顺序填写，以便发现有漏编的零件时，可继续。
如果是单独附页的明细栏，序号应按的顺序填写。
10.允许尺寸变化的两个极限值称为。
二、选择题1.装配图主要表达机器或部件中各零件的( )、工作原理和主要零件的结构特点。
A．运动路线 B．装配关系 C．技术要求 D．尺寸大小2.装配图的读法，首先是看( )，并了解部件的名称。
A．明细表 B．零件图 C．标题栏 D．技术文件3.读装配图时，要分清接触面与非接触面，非接触面用( )线表示。
A．一条 B．二条 C．三条 D．四条4.看装配图分析零件，主要是了解它的( )和作用，弄清部件的工作原理。
A．结构形状 B．技术要求 C．尺寸大小 D．明细表5.允许零件尺寸的变动量称为( )公差。
A．尺寸公差 B．加工公差 C．系统公差 D．极限偏差6.国家规定孔与轴配合采用两种基准制，下列属于基孔制间隙配合是( )。
A．H7/t6 B．H7/k6 C．H8/D7 D．E8/h87.在表面粗糙度的评定参数中，轮廓算术平均偏差代号是( )。
A．Ra B．Rx C．Ry D．Rz8.在直齿圆柱齿轮的规定画法中，齿顶圆及齿顶线用( )划。
A．细实线 B．粗实线 C．虚线 D．点划线9.从反映工作原理的视图入手，分析部件的( )情况。
1、判断装配图中的安装尺寸表示了装配图所表达的机器和部件中零件间的装配关系。
（）2、判断题装配图中某一零件的剖面符号一致性，可以帮助阅读者理解该零件的形状。
（）3、单选下面哪项不是阅读装配图的内容（）。
A.分析各零件的主要结构形状和作用，并了解装配体的尺寸和技术要求。
B.了解装配体的名称、用途及工作原理。
C.绘制零件视图。
D.弄清装配体的组成、零件间装配关系，了解装配体的装、拆步骤和方法。
4、单选拆画零件图的关键是将零件正确地从装配图中分离出来，下面哪项不是正确分离零件的方法。
（）A.通过投影规律识别该零件在其他视图上的轮廓B.通过零件的剖面符号分离零件C.通过装配图的技术要求分离零件D.通过零件的序号分离零件5、判断由装配图拆画零件图时，不需要重新确定零件图的视图表达方案，零件图的视图表达与装配图的视图表达方案相同即可。
（）6、判断由装配图拆画零件图时，在装配图中允许不画的零件工艺结构，在零件图中应全部补画出来。
（）7、单选下图轴承座俯视图采用了（）的画法。
A、假想画法B、简化画法C、剖视画法D、拆卸与剖视相结合8、填空题球阀装配图中，Φ16H11/d11是压盖和阀杆的配合尺寸，属于（）配合。
A、间隙配合B、过盈配合C、过渡配合9、上图中，G1表示（）。
A、普通螺纹连接B、55°密封管螺纹连接C、55°非密封管螺纹连接D、表面光洁度10、判断题球阀装配图中Φ25属于装配体的性能尺寸。
（）。
零件图装配图习题
9-1 根据泵盖轴测图上所指出的表面及其表面粗糙度参数数值 , 在视图上标出相应的表面粗糙度代号 . [答案]
加工方法去除材料不去除材料
表面代号 A 、 B 、 C 面 D 面其它面表面粗糙度参数 Ra( u m) 1.6 12.5
9-2 找出轴承套 ( 该零件为旋转体的组合 ) 图中的表面粗糙度代号标注方面的错误 , 在下图中作正确标注 , 并说明符号的含义 . [答案]
9-3 根据零件图中的尺寸 , 在装配图中标出其基本尺寸和配合代号 , 并填写下表 . [答案]
尺寸名称基本
尺寸
最大极限尺寸最小极限尺寸上偏差下偏差公差
配合
基准制
配合
种类
数值(mm) 孔ES= EI= 轴es= ei=
9-4 根据装配图 , 在相应的零件图上分别注出基本尺寸和极限偏差 ( 查表 ), 并说明配合代号的意义 . [答案]
：基本尺寸，基准制，配合种类；
孔的公差带代号，轴的公差带代号。
：基本尺寸，基准制，配合种类；
孔的公差带代号，轴的公差带代号。
9-5 根据齿轮与轴的装配图, 分别在相应的零件图上注出基本尺寸、公差带代号及极限偏差值 ( 查表 ), 并说明配合代号的含义 . [答案]
：基本尺寸，基准制，配合种类；
孔的公差带代号，轴的公差带代号。
9-6 图中轴与孔的基本尺寸为 ? 20, 采用基轴制配合 , 轴的公差等级为 7 级 , 孔的公差等级为 8 级 , 孔的基本偏差为 F, 试在装配图中注出基本尺寸和配合代号 ; 分别在相应的零件图上注写基本尺寸、公差带代号及极限偏差值 ( 查表 ), 并说明配合种类 __________________ . [答案]
9-7 从给出的图形中选择回转泵泵体合适的表达方案及视图数量 , 并标注尺寸 ( 图幅 A3, 比例 2:1). [答案]
9-8 根据零件图组画装配图,根据装配示意图和零件图绘制装配图，图纸幅面和比例自选。
工作原理：千斤顶是顶起重物的部件，使用时只需逆时针方向转动旋转杆，起重螺杆就向上移动，并将物体顶起. [答案]。
