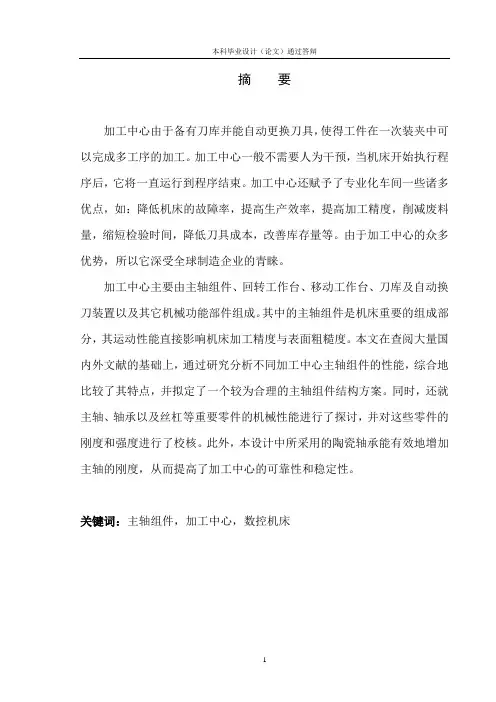

摘要加工中心由于备有刀库并能自动更换刀具，使得工件在一次装夹中可以完成多工序的加工。
加工中心一般不需要人为干预，当机床开始执行程序后，它将一直运行到程序结束。
加工中心还赋予了专业化车间一些诸多优点，如：降低机床的故障率，提高生产效率，提高加工精度，削减废料量，缩短检验时间，降低刀具成本，改善库存量等。
由于加工中心的众多优势，所以它深受全球制造企业的青睐。
加工中心主要由主轴组件、回转工作台、移动工作台、刀库及自动换刀装置以及其它机械功能部件组成。
其中的主轴组件是机床重要的组成部分，其运动性能直接影响机床加工精度与表面粗糙度。
本文在查阅大量国内外文献的基础上，通过研究分析不同加工中心主轴组件的性能，综合地比较了其特点，并拟定了一个较为合理的主轴组件结构方案。
同时，还就主轴、轴承以及丝杠等重要零件的机械性能进行了探讨，并对这些零件的刚度和强度进行了校核。
此外，本设计中所采用的陶瓷轴承能有效地增加主轴的刚度，从而提高了加工中心的可靠性和稳定性。
关键词：主轴组件，加工中心，数控机床Spindle unit design of Vertical machining centerABSTRACTMachining center evolved from the need to be able to perform a variety of operations and machining sequences on a workpiece on a single machine in one setup. Machining center requires little operator intervention, and once the machine has been set up, it will machine without stopping until the end of the program is reached. Some of the other advantages that machining centers give a manufacturing shop are greater machine uptime, increased productivity, maximum part accuracy, reduced scrap, less inspection time, lower tooling costs, less inventory and so on. Because of their many advantages, machining centers become widely accepted by manufacturing enterprises in the world.Machining centers are equipped with spindle units, rotary workbench, moving workbench, tool magazines and automatic tool changers, and other mechanical function components. Spindle unit is the important motion part of the metal cutting machine tool. Its movement behavior affects the machining accuracy and surface roughness of part to be machined. Through referring to a variety of technical literatures, the characteristics of some kinds of spindle units are compared with each other based on analysis and research work on different machining centers. A reasonable scheme can be studied out. Meanwhile, the mechanical behaviors of principle parts such as the spindle,bearings and lead screw are discussed. Their rigidity and strength are calculated and examined here. Morever, a kind of advanced ceramic bearings is introduced into the spindle unit, which can effectively enhance the rigidity of spindle units. They will improve the reliability and stability of machining centers.Key words：spindle unit，machining center，NC machine tool立式加工中心主轴组件的结构设计0 引言装备工业的技术水平和现代化程度决定着整个国民经济的水平和现代化程度，数控技术及装备是发展高新技术产业和尖端工业（如：信息技术及其产业，生物技术及其产业，航空、航天等国防工业产业）的使能技术和最基本的装备。

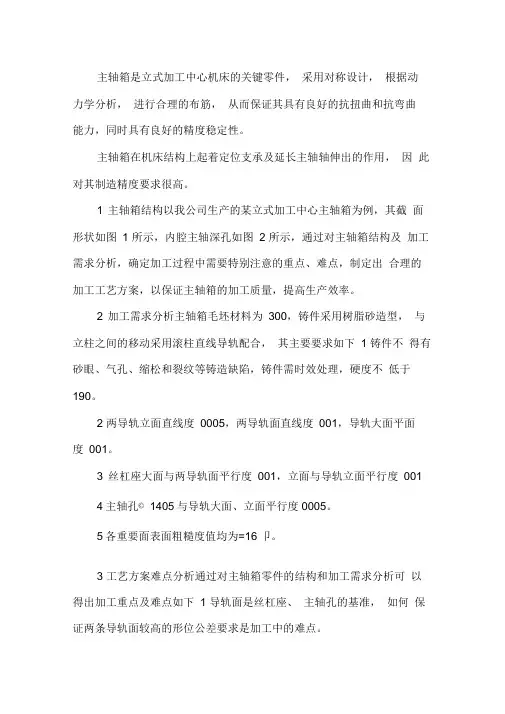

主轴箱是立式加工中心机床的关键零件，采用对称设计，根据动力学分析，进行合理的布筋，从而保证其具有良好的抗扭曲和抗弯曲能力，同时具有良好的精度稳定性。
主轴箱在机床结构上起着定位支承及延长主轴轴伸出的作用，因此对其制造精度要求很高。
1 主轴箱结构以我公司生产的某立式加工中心主轴箱为例，其截面形状如图 1 所示，内腔主轴深孔如图2 所示，通过对主轴箱结构及加工需求分析，确定加工过程中需要特别注意的重点、难点，制定出合理的加工工艺方案，以保证主轴箱的加工质量，提高生产效率。
2 加工需求分析主轴箱毛坯材料为300，铸件采用树脂砂造型，与立柱之间的移动采用滚柱直线导轨配合，其主要要求如下 1 铸件不得有砂眼、气孔、缩松和裂纹等铸造缺陷，铸件需时效处理，硬度不低于190。
2 两导轨立面直线度0005，两导轨面直线度001，导轨大面平面度001。
3 丝杠座大面与两导轨面平行度001，立面与导轨立面平行度0014主轴孔© 1405与导轨大面、立面平行度0005。
5各重要面表面粗糙度值均为=16卩。
3 工艺方案难点分析通过对主轴箱零件的结构和加工需求分析可以得出加工重点及难点如下 1 导轨面是丝杠座、主轴孔的基准，如何保证两条导轨面较高的形位公差要求是加工中的难点。
2© 1405 主轴孔是主轴箱的重点部位，如何保证尺寸公差和位置精度，也是加工中的难点，在工艺方案中需要重点考虑。
3 由于主轴箱的精度直接影响机床的精度，因此保证主轴箱的精度稳定性也是工艺方案考虑的重点。
4确定工艺方案确定工艺方案的原则为①合理布置时效工序，消除主轴箱的各种应力，保证主轴箱的精度稳定性。
②正确安排粗、精加工工序，尽可能使粗加工造成的加工误差通过半精加工和精加工得到纠正。
③充分利用卧式加工中心机床的加工性能，尽量减少零件的工序周转，提高效率。
④合理安排精加工工序，保证零件加工后尺寸及形位公差的稳定性。
根据以上原则，结合我公司设备及工艺习惯，确定主轴箱加工工艺流程如图 3 所示。
数控立式加工中心的主轴箱设计设计开题报告1 开题依据机床是将金属毛坯加工成机器零件的机器，它是制造机器的机器，所以又称为”工作母机”或”工具机”，习惯上简称机床。
现代机械制造中加工机械零件的方法很多：除切削加工外，还有铸造、锻造、焊接、冲压、挤压等。
在一般的机器制造中，机床所担负的加工工作量占机器总制造工作量的40％-60％，机床在国民经济现代化的建设中起着重大作用。
所以此次提出数控立式加工中心的设计。
2 文献综述2.1 数控机床的基本概况数控（numerical control,NC）机床，顾名思义，是一类由数字程序实现控制的机床。
与人工操作的普通机床相比，它具有适应范围广、自动化程度高、柔性强、操作者劳动强度低、易于组成自动生产系统等优点[2]。
数控机床也就是一种装了程序控制系统的机床，该系统能逻辑处理具有使用号码或其他符号编码指令规定的程序 [8]。
1952年，美国PARSON公司与麻省理工学院（MIT）合作，研制出世界上第一台数控机床。
从此机床行业，乃至整个制造业和相关产业进入了一个新的发展阶段。
在机床行业，由于采用了数控技术，许多过去在普通机床上无法完成的工艺内容得以完成，大量普通机床为数控机床所代替，这就极大地促进了机床行业的技术进步和行业发展。
对于整个制造业，由于大量引用数控机床，使得产品质量大幅度提高，新产品开发周期明显缩短，满足了广大消费者求新和追求个性化的要求，从而形成了制造业与市场相互促进的发展趋势。
一段时期内机床行业在技术发展上曾被视为“夕阳工业”，如今再度受到全世界的高度重视。
在这一历史转变中，数控机床的产生与发展功不可没。
此外，数控机床的发展，还带动了众多相关产业和技术的发展。
随着科学技术的发展，机械产品的结构越来越合理，其性能、精度和效率日趋提高，更新换代频繁，生产类型由大批大量生产向多品种小批量生产转化。
因此，对机械产品的加工相应地提出了高精度、高柔性与高度自动化的要求。
机电工程学院毕业设计方案论证报告设计题目: VMC4032加工中心立柱主轴设计学生姓名：王毅可学号： 200848050315专业班级：机制F0802指导教师：朱红瑜2012 年03月14日目次1、任务书分析 (1)2、课题关键问题及难点 (2)2.1 主传动系统组成 (2)2.2 主轴部件的要求 (3)2.3 支撑件设计 (4)2.4 导轨设计 (5)2.5 进给传动系设计 (5)3、方案论证 (6)3.1 主轴电动机 (6)3.2 传动方案 (6)3.3 自动夹紧 (9)3.4 主轴准停装置 (10)3.5 切屑清除 (11)3.6 加工中心的支撑系统设计 (12)3.7、进给传动系设计 (14)4、本设计方案选择 (16)5、进度安排 (17)参考文献 (18)VMC4032加工中心立柱主轴设计论证报告1、任务书分析本设计任务书主要要求是完成V400性柔性制造单元主轴主轴箱部分方案选择，结构设计及零件设计，同时对于主轴支撑系统如立柱，Z方向进给系统如导给定的条件和要求，主要参数要求如下：主轴伺服电机功率7.5/11KW，主轴转速0～6000r/min，自动无级变速，主轴内锥孔采用BT40#，具有定向停止功能，立柱、主轴箱具有较好的刚度，与床身联接尺寸协调。
通过这次毕业设计对于机械的设计方案有一定的了解对于已经学习的课程做一个总结，学会整合所学习的知识，能够灵活运用。
同时使自己检索文献的能力也有所提高，培养自己的自学能力独立解决问题的能力。
对于三维软件的练习也是本次设计中所应当注意到的方面。
2、课题关键问题及难点主轴组件是加工中心的关键部件，包括主轴，主轴轴承及安装在主轴上的传动件，密封件等。
对于加工中心，为了实现刀具在主轴上的自动装卸与夹持，还必须具有刀具自动加紧装置，主轴定向装置和主轴锥孔清理装置等结构。
对于加工中心的进给系统及加工中心的丝杠导轨系统的精度设计，立式主轴的准停机构。
立柱的刚度等都要做详细的论证。
立式加工中心主轴组件的结构设计开题报告立式加工中心主轴组件的结构设计立式加工中心主轴组件的结构设计1 综述1.1 本课题研究的目的和意义装备工业的技术水平和现代化程度决定着整个国民经济的水平和现代化程度，数控技术及装备是发展高新技术产业和尖端工业(如:信息技术及其产业，生物技术及其产业，航空、航天等国防工业产业)的使能技术和最基本的装备。
制造技术和装备就是人类生产活动的最基本的生产资料，而数控技术又是当今先进制造技术和装备最核心的技术。
当今世界各国制造业广泛采用数控技术，以提高制造能力和水平，提高对动态多变市场的适应能力和竞争能力。
此外世界上各工业发达国家还将数控技术及数控装备列为国家的战略物资，不仅采取重大措施来发展自己的数控技术及其产业，而且在“高精尖”数控关键技术和装备方面对我国实行封锁和限制政策。
总之，大力发展以数控技术为核心的先进制造技术已成为世界各发达国家加速经济发展、提高综合国力和国家地位的重要途径。
加工中心是典型的集高新技术于一体的机械加工设备，它的发展代表了一个国家设计、制造的水平，因此在国内外企业界都受到了高度重视。
本课题的目的是进行立式加工中心主轴组件的结构设计，主轴组件作为加工中心的执行元件，它带动刀具进行切削加工、传递运动、动力及承受切1立式加工中心主轴组件的结构设计削力等，并需满足相关的技术指标要求。
1.2 本课题拟解决的关键问题各类机床对其主轴组件的要求，主要是精度问题，就是要保证机床在一定的载荷与转速下，主轴能带动工件或刀具精确地、稳定地绕其轴心旋转，并长期地保持这一性能。
主轴组件的设计和制造，都是围绕着解决这个基本问题出发的。
为了达到相应的精度要求，通常，主轴组件应符合以下几点设计要求:1) 旋转精度指机床在空载低速旋转时，主轴前端安装工件或刀具部位的径向和轴向跳动值满足要求。
目的是保证加工零件的几何精度和表面粗糙度。
2) 刚度指主轴组件在外力的作用下，仍能保持一定工作精度的能力。
XH716立式加工中心总体设计及主轴系统设计机械设计制造及其自动化摘要加工中心是典型的集高技术于一体的机械加工设备，它大大提高了劳动生产率，降低了劳动成本，改善了工人的工作环境，降低了工人的劳动强度。
本文经过对不同运动方案和各部件的设计方案的定性分析比较确定该立式加工中心的进给传动方案为：采用固定倒T型床身，电动机轴通过安装座安装在立柱导轨的滑座上，立柱导轨采用滚动直线导轨，可以实现Z方向的进给运动。
由X、Y向精密数控装置分别控制工作台和立柱完成X, Y两个方向的进给运动;X, Y, Z三个方向的进给运动均滚珠丝杠，并由交流伺服电机驱动。
导轨、滚珠丝杠采用多种润滑方式。
关键词：立式加工中心；伺服电机；精度；主轴箱；进给运动。
AbstractMachining center is a typical set of high-tech machining equipment in one, its greatly increased the labor productivity, reduce labor costs, improved working environment and reduce the labor of workers strength. This movement through the different programs and the design of various components of qualitative analysis and comparison of vertical machining centers to determine the progress of education to drive the program are: fixed inverted T-type bed, spindle seat installed by installing the sliding seat rail bed , use linear rolling guide rail bed can be achieved to the movement into the Z direction. By X, Y, precision CNC device to control the feed motion of the table and column X, Y two directions; X, Y, Z three directions of movement are ball screw feed, driven by AC servo motor. Guides, ball screws using a variety of lubrication.Key words: Vertical machining center; Servo motor; Accuracy；spindle box；Feed motion。
立式加工中心主轴部件综述立式加工中心的主轴部件，嘿，听起来是不是有点高大上？其实它就像是整台机器的“心脏”，没了它，啥都别想动。
你看啊，主轴的作用可大了，它负责把刀具转起来，就像我们开车得有发动机一样，主轴就是驱动整台机器的动力源泉。
想象一下，没有主轴，刀具也没办法精准地去切削那些金属、塑料、木材啥的，整个加工过程就像是乱了套，什么都做不成。
所以说，主轴对加工中心来说，就跟食堂的厨师对一锅菜的重要性是一样的。
可以没有花里胡哨的调料，但一定不能少了主厨。
先说说主轴的工作原理，哎呦喂，听着可能有点复杂，其实也不难。
你看主轴呢，像是个大电动机，或者说是电机的“兄弟”，它是通过电力来驱动刀具转动的。
别看它外形不怎么起眼，实际上它得承受巨大的转矩和振动。
比如说你想把一块坚硬的金属切割成一片片，那个过程可不是开玩笑的，刀具跟主轴之间的配合那叫一个默契，才能顺利完成这些“暴力”动作。
所以，主轴的强度和稳定性，直接决定了加工质量和效率。
主轴要是太弱了，转速上不去，刀具也没法快速有效地工作。
再比如，假如主轴的精度有问题，那可就糟糕了。
想象一下，你用一把刀子做菜，切出来的东西歪歪扭扭的，不对称，那能做出好吃的饭菜吗？说到这里，可能大家会有点疑问，为什么要专门聊主轴呢？其实不光是因为它重要，更因为它容易出问题。
主轴就像是咱们的手机电池，一旦坏了，你就啥都做不了了。
主轴的故障会导致设备运转不正常，甚至让整个生产线停摆。
就好比你的电脑一旦蓝屏了，基本上全世界都停止运转。
常见的主轴问题包括振动过大、噪音大，甚至会发生过热，导致机器无法继续工作。
比如说，主轴的轴承如果没保养好，就可能发生卡顿，最后就只能停下来修了。
所以啊，定期检查主轴部件是每个技术员的“必修课”，这种活儿不能马虎，得细心。
你说，主轴也有“寿命”啊。
它不像咱们人类，可以吃点保健品来延长“使用年限”，它的寿命主要取决于材料、制造工艺和使用环境。
好比一辆车子，开得太猛，没给它做保养，最后早晚得出问题。
机床主轴箱结构范文机床主轴箱是机床的核心部件之一，主要承载主轴、主电机等重要组件，并实现主轴的转动和运动控制。
主轴箱结构的设计对机床的性能、精度等具有重要影响。
本文将从主轴箱的结构类型、主轴箱组成部分以及主轴箱结构的特点等方面进行详细阐述。
首先，主轴箱的结构类型主要包括箱型主轴箱、梁式主轴箱和柱式主轴箱等。
这几种结构类型在机床主轴箱中的应用较广泛。
1.箱型主轴箱：箱式主轴箱结构简单紧凑，刚性好，重量轻。
它采用箱体结构，将主轴承、主动套装置等组件集中安装在轴箱内，主轴箱结构紧凑，占地面积小，适用于小型机床。
2.梁式主轴箱：梁式主轴箱的主要特点是结构强度高、刚性好、变形小。
其结构类似于梁，主轴箱上下两个横梁承受载荷，保证了结构的稳定性和刚性。
梁式主轴箱适用于高速高精度的机床，如加工中心等。
3.柱式主轴箱：柱式主轴箱结构简单，装配和维护方便，具有较高的刚性。
它通过柱体支承主轴箱，主轴轴承在柱体上安装，从而保证了机床的稳定性。
柱式主轴箱主要应用于大型机床中。
主轴箱通常由床身、前后盖板、底座、卡盘、主轴箱体等组成。
床身是主轴箱的基础和支撑部分，直接配合机床床身使用。
前后盖板位于主轴箱的前后端，起到密封的作用，防止切削液和进刀粉末等杂物进入主轴箱。
底座用于支撑主轴箱、配合机床底座使用。
卡盘主要用于夹持工件，是主轴箱的一个重要组成部分。
主轴箱体是主轴箱的主体部分，用于承载主轴、轴承、主电机等关键组件。
主轴箱结构的特点主要有以下几个方面：1.刚性好：主轴箱结构通常采用箱体结构，使得机床具有较高的整体刚性。
2.稳定性高：主轴箱的结构设计能够使主轴箱稳定地支撑主轴和配套的装置，保证机床的稳定性和刚性。
3.紧凑型结构：主轴箱结构设计紧凑，占地面积小，适用于小型机床。
4.维护方便：主轴箱的前后盖板结构较为简单，方便拆卸和安装，维护保养较为方便。
5.工作环境好：主轴箱通常采用密封结构，能够有效阻挡切削液、油污和进刀粉末等杂物进入主轴箱，保持主轴箱内的良好工作环境。

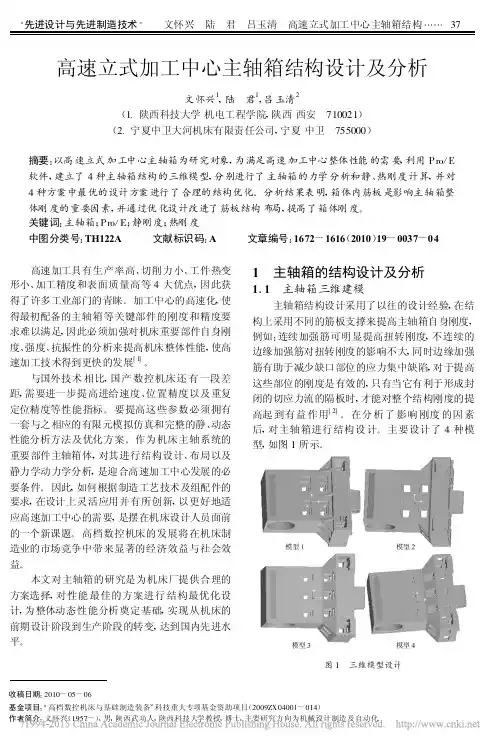

高速立式加工中心主轴箱结构设计及分析文怀兴1,陆 君1,吕玉清2(1.陕西科技大学机电工程学院,陕西西安 710021)(2.宁夏中卫大河机床有限责任公司,宁夏中卫 755000)摘要:以高速立式加工中心主轴箱为研究对象,为满足高速加工中心整体性能的需要,利用Pro/E 软件,建立了4种主轴箱结构的三维模型,分别进行了主轴箱的力学分析和静、热刚度计算,并对4种方案中最优的设计方案进行了合理的结构优化。
分析结果表明,箱体内筋板是影响主轴箱整体刚度的重要因素,并通过优化设计改进了筋板结构布局,提高了箱体刚度。
关键词:主轴箱;Pro/E;静刚度;热刚度中图分类号:TH122A 文献标识码:A 文章编号:1672-1616(2010)19-0037-04 高速加工具有生产率高、切削力小、工件热变形小、加工精度和表面质量高等4大优点,因此获得了许多工业部门的青睐。
加工中心的高速化,使得最初配备的主轴箱等关键部件的刚度和精度要求难以满足,因此必须加强对机床重要部件自身刚度、强度、抗振性的分析来提高机床整体性能,使高速加工技术得到更快的发展[1]。
与国外技术相比,国产数控机床还有一段差距,需要进一步提高进给速度、位置精度以及重复定位精度等性能指标。
要提高这些参数必须拥有一套与之相应的有限元模拟仿真和完整的静、动态性能分析方法及优化方案。
作为机床主轴系统的重要部件主轴箱体,对其进行结构设计、布局以及静力学动力学分析,是迎合高速加工中心发展的必要条件。
因此,如何根据制造工艺技术及组配件的要求,在设计上灵活应用并有所创新,以更好地适应高速加工中心的需要,是摆在机床设计人员面前的一个新课题。
高档数控机床的发展将在机床制造业的市场竞争中带来显著的经济效益与社会效益。
本文对主轴箱的研究是为机床厂提供合理的方案选择,对性能最佳的方案进行结构最优化设计,为整体动态性能分析奠定基础,实现从机床的前期设计阶段到生产阶段的转变,达到国内先进水平。
立式加工中心总体、主轴结构设计作者：唐文强来源：《科学与财富》2018年第16期摘要：加工中心在机械加工领域使用非常广泛，它加工范围很广，加工能力也很大，立式加工中心是加工中心的一种，加工中心最突出的特点就是带有自动换刀装置，本文研究分析立式加工中心的总体设计，主轴设计，通过研究分析加工中心的结构，实现机床的高精密、高智能化、系统化的加工。
关键词：总体设计；主轴设计1.总体设计加工中心在结构上具有自动换刀装置，在零件加工的时候，通过对刀具进行装夹完成之后，可以实现多个不同工序的加工，不需要频繁的换刀，在加工中心的分类中，通过机床的形态分为立式加工中心、卧式加工中心以及五坐标加工中心，立式加工中心的实物图如图1.1。
立式加工中心在总体上可以划分为基础部件，包含床身、立柱等；主轴组件，包含主轴箱体、电动机等；控制系统，伺服控制系统、PLC等；自动换刀装置，包含刀库、机械手等。
加工中心主传动系统的设计主要是针对电机、主轴组件进行设计，加工中心的传动系统与普通的相比，需要它转速高、精度高、刚性强，在传动系统的选择上，有很多种，通常有带转动、齿轮传动、链传动，在电动机和主轴之间利用传送带进行传送转速，为圆弧同步带，优点是应力分布均匀，机床在工作运转的时候，速度快也不会造成震动，示意见图如图1.2。
虽然传送带的优点很多，但是在使用的时候，维护不能保证，就会造成损坏，会出现断裂、爬齿跳齿，可以通过以下几个方面防止、爬齿跳齿：（1）切向力比带的许用应力小；（2）设计时带节距的差值在规定范围内；（3）适当增加带的初始安装拉力，使带齿与轮的齿实现吻合。
2.主轴设计主轴的结构图如图2.1。
通过上图可以看出加工中心主轴组件是由主轴、轴承、平键、密封等零件组成，加工中心在加工的时候转速非常高，所以主轴材质需要满足刚度强、回转精度高、热稳定性强。
主轴的结构上采用中心有一个内孔的主轴，前端装刀位置是采用7：24的莫氏锥度，在刀具装夹完成之后，可以很牢固的与刀柄接触，前端的轴承是采用角接触球轴承，安装的方式为大口相背，在工作的时候需要承受径向载荷，组件设计具体要求如表2-1。
加工中心总体、主轴部件及立柱设计摘要加工中心是一种具有刀库并能自动更换刀具对工件进行多工序加工的数控机床。
它是适应省力、省时和节能的时代要求而迅速发展起来的高科技产品，综合了数控铣床、数控镗床、数控钻床多功能的加工设备。
基于加工中心的迅速发展，本次毕业设计的任务是设计加工中心总体、主轴部件及立柱。
加工中心的总体设计主要是通过设计各部件之间的尺寸联系来满足它们之间的位置关系要求。
主轴部件是机床的重要部件之一。
它是机床的执行件，其功用是支承并带动工件或刀具旋转进行切削，承受切削力和驱动力等载荷，从而完成表面成形运动。
主轴部件由主轴及其支承和安装在主轴上的传动件、密封件等组成。
加工中心立柱主要是对主轴箱起到支承作用，满足主轴Z向运动。
根据对立柱的结构、性能及其经济性的要求，采用井字型的内腔结构。
加工中心的设计符合数控机床高速化、高精度化、智能化、系统化与高可靠性等发展趋势。
目前，加工中心已成为现代机床发展的主流方向，广泛应用于机械制造中。
关键词：加工中心，主轴，轴承，立柱DESIGN OF THE OVERALL , SPINDLE ASSEMBLY AND COLUMN OF MACHININING CENTERABSTRACTMachining center (MC) is a kind of CNC machine with tool magazine. It can perform the multi-processing of workpiece by change cutting tool automatically. It is the high-tech product developed to adapt to the requirements for effort-saving and time-saving, and the multi-function equipment which integrated CNC milling machine with CNC boring and drilling machines.The tasks of graduation design are to design the overall of machine, the spindle assembly and column. The purpose of MC overall design is to establish the dimension relation between components. Spindle assembly is one of the important parts of the machine. It is the executive pieces, and its function is to support and carry the workpiece or rotary cutting tools, and bear the cutting force. The spindle assembly consists of the spindle and its support, the transmission members, seals and other components mounted on it. The function of MC column is to support the headstock to satisfy the movement of Z-axis. Based on the performance requirements of the structure and the economy, Column is of the cross-type structure inside.The design of MC is consistent with the development trend in high-speed, high precision, intelligent, and high reliability of CNC machine tools. Currently, MC stands for the main development direction of modern machine tool, which is widely used in machine manufacturing.KEYWORDS: machining center, spindle, bearing, column目录前言 (1)第一章加工中心概述 (3)第二章主传动系统设计 (3)2.1传动系统简介 (4)2.2主传动系统设计的要求 (4)第三章主轴电机的选型与参数 (6)3.1计算切削力 (7)3.2主电机功率估算 (7)3.3确定电动机型号 (8)第四章主传动变速系统设计 (8)4.1同步带参数计算 (9)4.2 圆弧同步带设计总结 (11)第五章主轴组件的设计 (12)5.1 主轴组件的设计要求 (13)5.2 主轴设计 (13)5.2.1主轴的主要尺寸参数 (14)5.2.2 主轴轴端结构 (14)5.2.3 主轴材料和热处理 (15)5.3 主轴的轴承 (15)5.4主轴组件的计算 (15)5.4.1初选主轴直径 (15)5.4.2主轴悬伸量a的确定 (15)5.4.3主轴最佳跨距的确定 (15)5.5 主轴组件校核 (16)5.5.1主轴组件的刚度计算 (16)5.5.2主轴强度校核计算 (17)5.5.3主轴强度校核 (20)5.6轴承、键的校核 (21)5.6.1轴承校核计算 (21)5.6.2键的设计计算校核 (22)5.7刀具自动加紧机构以及切削屑清洗机构 (22)5.8润滑与密封 (23)第六章设计总结 (24)致谢 (25)参考文献 (26)前言1952年，第一台数控机床诞生.在制造业，数控装备出现，使许多复杂的加工曲面都能够顺利进行，如今数控机床已经成为制造业加工零件的主流器械。
168机械设计与制造M achi ner yD es i gn&M anuf act ur e第12期20l O 年12月文章编号：l ool 一3997(2010)12加168—02高速立式加工中心主轴箱结构分析及优化奉陆君1文怀兴1吕玉清：(1陕西科技大学机电工程学院，西安710021)(2宁夏中卫大河机床有限责任公司，中卫755000)St r uC t ure anaI ys i s a nd O pt -r ni za t l on 0f hi gh s pe ed V er t i cal pr O ces s i ng c ent er Spi ndIe boxL U Junl ，W E NH uai —xi n91，I ⅣY u —qi n92(1Col l egeof M echni cal and E l ect r i ca lEngi neer i ng ，ShaI l 】【i U ni ver s i t y of Sci ence andTechnol og)，，X i ’舳71002l ，C hi na)(2N i ngxi aD a he M ach i ne T001Co ，堋)．，Zhongwei755000，C hi na)【摘要】以高速立式加工中心主轴箱为研究对象，为满足高速加工中心整体性能的需要，利用pm 僵软件，建立了四种主轴箱结构的三维模型，分别进行了主轴箱的力学分析和静刚度计算，并对最优设计方案进行了合理的结构优化。
在满足主轴箱刚度的前提下，减少了重量，降低了成本。
为主轴箱动态性能的分析研究奠定了基础，为提高机床性能提供理论依据。
关键词：主轴箱；pr o ／E ；静刚度【Abst r act 】ye 以记面朋韶砌l i 蟛ce 船r 彬施D V G850印i ，蒯e 6饿∞￡砘r ese 伽^D 巧ect ，讥D r I 如r 幻sm i 以加e pe 咖，7加聊e 矿m 凹^i ni 昭ce ，蹴r ，so es ≠如倦kd o ￡^Me —di 聊瑚i o ，以，加如Z 矿z 船曲讹￡柳印流一d ％60菇琊e 旷pr o ／E s 够加删，c 凹7诒d D Ⅲ琥e ，，掰c^觎如d 珊t 咖括∞谢sfi 矛％ss c 如“勉i o 瑚协如据丌，zi ，配口化∞o ，I 曲如strz ￡c 舌Ⅱ，谢∞以9p 砌孔拓越iD 扎pr(，黝．7讫P 阳s Ⅱ如s^o 钟￡^m 朋它磨es “，eo 厂f^e s ￡拚；陀s s o 厂spi 蒯跆6蹦，r ed ∽ed 埘e 动￡锄df D 埘er cos 托^prD ￡}i 如sD 如“凡dm i 帆如r 彻nf ys 蠡i ngthe 由彻n 幻pe 咖嗍e 妒印眺抛6∞，翻耐pM 枷音口f 胁D 阳￡i cZ 6∞诂加ri ，印聊ei 喈￡船pe 咖愀e 矿，noc 危i 加．K ey w or ds ：Spi nm ebox ；Pm ／E ；St at i cst j f f ne 鲻中图分类号：T H l 22文献标识码：Al H I J 吞高速加工有生产率高、切削力小、工件热变形小、加工精度和表面质量高等四大优点。
立式加工中心主轴组件的结构设计开题报告立式加工中心主轴组件的结构设计1 综述1.1 本课题研究的目的和意义装备工业的技术水平和现代化程度决定着整个国民经济的水平和现代化程度，数控技术及装备是发展高新技术产业和尖端工业（如：信息技术及其产业，生物技术及其产业，航空、航天等国防工业产业）的使能技术和最基本的装备。
制造技术和装备就是人类生产活动的最基本的生产资料，而数控技术又是当今先进制造技术和装备最核心的技术。
当今世界各国制造业广泛采用数控技术，以提高制造能力和水平，提高对动态多变市场的适应能力和竞争能力。
此外世界上各工业发达国家还将数控技术及数控装备列为国家的战略物资，不仅采取重大措施来发展自己的数控技术及其产业，而且在“高精尖”数控关键技术和装备方面对我国实行封锁和限制政策。
总之，大力发展以数控技术为核心的先进制造技术已成为世界各发达国家加速经济发展、提高综合国力和国家地位的重要途径。
加工中心是典型的集高新技术于一体的机械加工设备，它的发展代表了一个国家设计、制造的水平，因此在国内外企业界都受到了高度重视。
本课题的目的是进行立式加工中心主轴组件的结构设计，主轴组件作为加工中心的执行元件，它带动刀具进行切削加工、传递运动、动力及承受切削力等，并需满足相关的技术指标要求。
1.2 本课题拟解决的关键问题各类机床对其主轴组件的要求，主要是精度问题，就是要保证机床在一定的载荷与转速下，主轴能带动工件或刀具精确地、稳定地绕其轴心旋转，并长期地保持这一性能。
主轴组件的设计和制造，都是围绕着解决这个基本问题出发的。
为了达到相应的精度要求，通常，主轴组件应符合以下几点设计要求：1）旋转精度指机床在空载低速旋转时，主轴前端安装工件或刀具部位的径向和轴向跳动值满足要求。
目的是保证加工零件的几何精度和表面粗糙度。
2）刚度指主轴组件在外力的作用下，仍能保持一定工作精度的能力。
刚度不足时，不仅影响加工精度和表面质量，还容易引起振动。
高速立式加工中心主轴箱结构设计及分析文怀兴1,陆 君1,吕玉清2(1.陕西科技大学机电工程学院,陕西西安 710021)(2.宁夏中卫大河机床有限责任公司,宁夏中卫 755000)摘要:以高速立式加工中心主轴箱为研究对象,为满足高速加工中心整体性能的需要,利用Pro/E 软件,建立了4种主轴箱结构的三维模型,分别进行了主轴箱的力学分析和静、热刚度计算,并对4种方案中最优的设计方案进行了合理的结构优化。
分析结果表明,箱体内筋板是影响主轴箱整体刚度的重要因素,并通过优化设计改进了筋板结构布局,提高了箱体刚度。
关键词:主轴箱;Pro/E;静刚度;热刚度中图分类号:TH122A 文献标识码:A 文章编号:1672-1616(2010)19-0037-04 高速加工具有生产率高、切削力小、工件热变形小、加工精度和表面质量高等4大优点,因此获得了许多工业部门的青睐。
加工中心的高速化,使得最初配备的主轴箱等关键部件的刚度和精度要求难以满足,因此必须加强对机床重要部件自身刚度、强度、抗振性的分析来提高机床整体性能,使高速加工技术得到更快的发展[1]。
与国外技术相比,国产数控机床还有一段差距,需要进一步提高进给速度、位置精度以及重复定位精度等性能指标。
要提高这些参数必须拥有一套与之相应的有限元模拟仿真和完整的静、动态性能分析方法及优化方案。
作为机床主轴系统的重要部件主轴箱体,对其进行结构设计、布局以及静力学动力学分析,是迎合高速加工中心发展的必要条件。
因此,如何根据制造工艺技术及组配件的要求,在设计上灵活应用并有所创新,以更好地适应高速加工中心的需要,是摆在机床设计人员面前的一个新课题。
高档数控机床的发展将在机床制造业的市场竞争中带来显著的经济效益与社会效益。
本文对主轴箱的研究是为机床厂提供合理的方案选择,对性能最佳的方案进行结构最优化设计,为整体动态性能分析奠定基础,实现从机床的前期设计阶段到生产阶段的转变,达到国内先进水平。
1 主轴箱的结构设计及分析1.1 主轴箱三维建模主轴箱结构设计采用了以往的设计经验,在结构上采用不同的筋板支撑来提高主轴箱自身刚度,例如:连续加强筋可明显提高扭转刚度,不连续的边缘加强筋对扭转刚度的影响不大,同时边缘加强筋有助于减少缺口部位的应力集中缺陷,对于提高这些部位的刚度是有效的,只有当它有利于形成封闭的切应力流的隔板时,才能对整个结构刚度的提高起到有益作用[2]。
在分析了影响刚度的因素后,对主轴箱进行结构设计。
主要设计了4种模型,如图1所示。
图1 三维模型设计收稿日期:2010-05-06基金项目:“高档数控机床与基础制造装备”科技重大专项基金资助项目(2009ZX04001-014)作者简介:文怀兴(1957-),男,陕西武功人,陕西科技大学教授,博士,主要研究方向为机械设计制造及自动化。
模型1:主轴箱底部与伸出部分采用三角形筋连接,可以保证足够的强度,尤其是矩形截面连接处,同时可减少金属材料。
模型2:与模型1相比主轴箱底部与伸出部分的连接采用倾斜面自由过渡,内部筋板采用直角相交,质量增加不大的情况下能够提高刚度。
模型3:内部筋板采用品字网状结构,构成连续加强筋,有助于提高扭转刚度。
模型4:在模型3的基础上改变了筋间距并增加了一些孔。
按上述模型分别对其进行结构静力分析,用实体单元模拟几何模型,初步计算模型的径向与轴向刚度值。
通过分析比较,确定出相对最优方案,以此来进行优化研究,改进初步设计。
1.2 参数选择主轴箱材料为铸铁TH250,其材料特性参数见表1。
单元选择Solid95实体单元,主轴箱模型形状复杂,采用智能划分网格。
表1 材料的相关参数泊松比μ弹性模量E/Pa密度ρ/(kg·m-3)比热C/(J·(kg·℃)-1)热胀系数α/℃-1热导率λ/(W·(m·℃)-1)0.271.3×1011734052010.5×10-6501.3 有限元约束边界条件主轴箱通过滑块与Z轴向导轨连接悬挂在立柱上,丝杠提供主轴箱体在Y轴方向的运动和锁紧,所以丝杠装配孔的边界条件简化为Y轴方向的固定约束。
轴承与主轴箱体之间的装配关系是过盈配合。
在加工状态下,力通过刀具传递给主轴,再由主轴传递给主轴箱中的轴承孔,在周期性载荷下主轴箱产生加工误差。
由于刀具的加工力是一个交变力,而本文只作静力分析,因此就不再讨论处于加工状态下的主轴箱结构效应,只分析主轴箱处于进给状态时的应力和变形情况。
1.4 静力分析结构静力分析是优化高级结构分析的基础,静力分析能够得出结构在固定不变载荷作用下的变形。
在静力分析中,不考虑惯性和阻尼的影响,因此从动力学方程中去掉时间相关项可以得到: [K]·{X}=F在线性分析的假设下,刚度矩阵[K]为常数,这与胡克定律是一致的。
从方程中不难看出,静力学分析只要输入载荷,通过分析即可得到对应载荷下的位移、应力、应变。
在这些计算结果的基础之上可以决定做什么样的更改,才能达到最优化设计。
在静力分析中为符合实际受力情况,把主轴单元转换为集中质量单元,这样既满足了受力条件,又能够简化模型,提高效率。
上述4种模型通过静力学分析得出的结果见表2。
由表2可以看出,模型3各项指标最好,且计算得出Z轴刚度要远大于径向(Y)刚度值,因此影响主轴箱刚度的因素主要取决于径向刚度。
经分析结果验证,最终选定模型3为设计模型,并对其进行进一步的优化设计,可最大限度提高模型刚度。
表2 各主轴箱分析结果模型1模型2模型3模型4最大位移/m2.55E-52.31E-51.94E-52.26E-5 Z向位移/m2.48E-52.24E-51.86E-52.18E-5 Y向位移/m6.25E-65.65E-65.57E-66.22E-6应力/Pa1.81E+71.77E+71.75E+71.61E+7应变能1.98E-11.79E-11.44E-11.71E-11.5 主轴箱静刚度计算a.轴向刚度:主轴箱所受的轴向力为9000N,转化为面力施加在主轴前端面上并进行静力分析,轴向刚度K=F/Y=9000/0.019= 473684.21N/mm。
b.径向刚度:主轴箱所受的径向力为1029N,转化为面力分别施加在主轴前端面的侧面上并进行静力分析,径向刚度K=F/Y=1029/ 0.0056=183750N/mm。
通过分析计算,主轴箱的轴向刚度远远大于径向刚度,所以整个主轴箱的刚度主要由径向刚度决定,要提高主轴箱的刚度,应以提高径向刚度为主[3]。
1.6 主轴箱热刚度分析考虑到主轴箱的变形不仅受到切削力影响,而且还受到温度的作用,因为主轴转速越来越高,系统产生的温升也加大,对模型刚度的影响不可忽视[4]。
因此本节将把热载荷与切削力相结合综合分析主轴箱结构的刚度,再次对上述模型进行分析,结果见表3。
通过热刚度分析可以看出,分析结果与上述静刚度分析结果相同,因此在以下的分析优化中主要以提高径向刚度为主,而在优化过程中只考虑结构静刚度的影响。
表3 主轴箱刚度加载方向载荷值F/N最大变形位置位移/mmZ轴方向9000主轴箱前端0.220Y轴方向1029主轴箱前端0.1952 主轴箱的结构优化设计优化前把主轴箱尺寸变量设定为设计变量,通过更改设计变量来达到改变几何形状的目的,实现参数化、智能化,为主轴箱的动态优化提供条件。
利用加强筋单元应变能的全局灵敏度,观察各参数对目标函数的影响因子,给出主轴箱加强筋的最优化位置及尺寸,应用设计变量的单元应变能灵敏度得到结构的布局优化设计模型。
在主轴箱三维建模时已将筋厚、壁厚、筋间距,筋孔布置及大小等相关尺寸进行了参数化设计[5],再将这些参数设为优化的设计变量,有限元分析中的位移和应力等设为设计约束,将模型质量设为目标函数,优化就是通过改变设计变量的数值来实现的。
目标函数是要尽量减小的数值,它必须是设计变量的函数,也就是说,改变设计变量的数值将改变目标函数的数值。
然后进行优化,提取结果并赋值。
尺寸变量优化收敛过程如图2所示,优化后的主轴箱应力、位移图如图3所示。
从分析过程可知,厚度尺寸增加时,应力和位移随之下降,但厚度增大到一定值时,应力也会增加,因此不能单纯地增加或减少厚度值,否则只能顾此失彼,既不能降低成本,也不能提高刚度。
根据给定的设计变量的变化范围观察其对应力、位移的影响,缩小影响不大的设计变量范围,节省优化图2 尺寸变量(左B3、B1)优化收敛过程图图3 优化后主轴箱应力、位移图时间,尽量使用靠近最小厚度值的优化方向或改变孔的大小,这样既可降低应力和变形,又不至于过大增加模型质量。
主轴箱优化改进后的分析数据见表4。
表4 优化后的分析结果与原设计方案对比最大位移/m Z向位移/m Y向位移/m应力/Pa质量/kg 模型31.94E-51.86E-55.57E-61.75E+74.54E-2优化结果1.53E-51.47E-55.09E-51.67E+74.42E-2优化前后差值0.41E-50.39E-50.48E-50.08E+70.12E-23 结束语在整个分析过程中,有限元方法及结构优化的应用,缩短了产品的设计周期,提高了分析精度和设计质量,避免了产品设计的盲目性,保证了材料的最大利用率,减少了产品设计中不必要的浪费,提高了产品性能,为企业提供了选择依据,避免使用昂贵的物理实验,增强了企业的竞争力。
有限元优化方法还不能完全实现智能化,主要原因是模型相对复杂,设计变量较多,尤其是在非对称模型中有些尺寸还不能进行参数化,必须在产品设计时考虑尺寸的参数化设计,给工作带来了不便。
另一方面,硬件、软件要求较高,计算时间长,过多的设计变量会导致模型干涉,使优化失败。
因此,优化过程还需进一步研究,使其更加方便准确。
参考文献:[1] 张伯霖,黄晓明,李志英.高速加工中心及其应用[J].机电工程技术,2001,30(5):11-20.[2] 蔡厚道,吴 .数控机床构造[M].北京:北京理工大学出版社,2007.[3] 刘乘启.新编铣工计算手册[M].北京:机械工业出版社,2001.[4] BerndBossmanns,JayF Tu.A thermal model for high speed mo-torized s pindles[J].International Journal of M achine Tools& M anufactu re,1999(39):1345-1366.[5] 张晓龙,李功宇,吴俊华.TH65100主轴箱结构动力学分析及改进设计研究[J].机床与液压,2008,36(4):354-356. [6] 陈 龙,夏书楠,陈岩松.基于Pro/M ECHANICA的滚动轴承应力分析[J].哈尔滨轴承,2008,29(4):4-7.Structure Analysis and Optimization of High SpeedVertical Processing Center Spindle BoxWEN Huai-xing1,LU Jun1,LV Yu-qing2(1.Shaanxi University of Science and Technology,Shaanxi Xi'an,710021,China)(2.Ningxia Dahe Machine Tool Co.,Ltd.,Ningx ia Zhongw ei,750021,China)A bstract:In o rder to satisfy the performance of machining center,it builds3D model for the spindle box of DVG850vertical machining center on the platform Pro/E,simulates the mechanical functions and stiffness characteristic of static and heat,optimizates a reasonable structural design.Analy sis results show that the box plate is a impo rtant factor on the spindle box stiddness,and structure im provement of stiffened plate and lay-out of the box can optimizate the box stiffness.Key words:Spindle Bo x;Pro/E;Static Stiffness;Hot Stiffness(上接第36页)[4] 刘检华,姚 ,宁汝新.CAD系统与虚拟装配系统间的信息集成技术研究[J].计算机集成制造系统,2005,11(1): 44-47.[5] 刘检华,宁汝新,姚 ,等.面向虚拟装配的零部件精确定位技术研究[J].计算机集成制造系统,2005,11(1):498-502.[6] 武殿梁,杨润党,马登哲,等.集成虚拟装配环境中的多约束导航技术研究[J].机械工程学报,2004,40(11):47-52.[7] 高 瞻,张树有,顾嘉胤,等.虚拟现实环境下产品装配定位导航技术研究[J].中国机械工程,2002,13(11):901-904.[8] 谢 健.W TK环境下虚拟装配碰撞检测与导航技术研究[D].南京:南京航空航天大学,2009.[9] 万毕乐,刘检新,宁汝新,等.面向虚拟装配的CAD模型转换接口的研究与实现[J].系统仿真学报,2006,18(2):391-394.[10]PTC.Pro/TOOL KIT User's Guide2002[M].Needham:Parametric Technology Corporation,2002.Research on the Automatically Extracting Technology of AssemblyInformation for Virtual AssemblySANG Xiao-chong1,ZHOU Hua-lin2,ZUO Dun-wen1,YAN Jing1,XUE Shan-liang1(1.Nanjing University of Aeronautics and Astronautics,Jiangsu Nanjing,210016,China)(2.Nanjing Chenguang Group Ltd.Co.,Jiangsu Nanjing,210006,China)A bstract:According to the representations of assembly constraints of mechanical product models in com mercial CAD platform,it presents a method for solving the acquisition and transformation of the assembly constraint data automatically to virtual assembly environment based on Pro/E.Based on the storage structure of assem-bly data in Pro/E models and the functional requirements in VR,it desig ns a multi-level data structure of as-sembly constraints for the virtual assembly environment.The result proves that the method can integ rate as-sembly info rmation automatically from Pro/E platform to V R,and increase the assembly efficiency in VR en-vironment.Key words:Virtual Assembly;Assembly Constraint;Automatic Acquisition;Data Structure;Pro/E。
