离心泵的性能参数与特性曲线泵的性能及相互之间的关系是选泵和进行流量调节的依据。
离心泵的主要性能参数有流量、压头、效率、轴功率等。
它们之间的关系常用特性曲线来表示。
特性曲线是在一定转速下，用20℃清水在常压下实验测得的。
（一）离心泵的性能参数1、流量离心泵的流量是指单位时间内排到管路系统的液体体积，一般用Q表示，常用单位为l/s、m3/s或m3/h等。
离心泵的流量与泵的结构、尺寸和转速有关。
2、压头（扬程)离心泵的压头是指离心泵对单位重量（1N）液体所提供的有效能量，一般用H表示，单位为J/N或m。
压头的影响因素在前节已作过介绍。
3、效率离心泵在实际运转中，由于存在各种能量损失，致使泵的实际（有效）压头和流量均低于理论值，而输入泵的功率比理论值为高。
反映能量损失大小的参数称为效率。
离心泵的能量损失包括以下三项，即(1)容积损失即泄漏造成的损失，无容积损失时泵的功率与有容积损失时泵的功率之比称为容积效率ηv。
闭式叶轮的容积效率值在0.85～0.95。
(2)水力损失由于液体流经叶片、蜗壳的沿程阻力，流道面积和方向变化的局部阻力，以及叶轮通道中的环流和旋涡等因素造成的能量损失。
这种损失可用水力效率ηh来反映。
额定流量下，液体的流动方向恰与叶片的入口角相一致，这时损失最小，水力效率最高，其值在0.8～0.9的范围。
(3)机械效率由于高速旋转的叶轮表面与液体之间摩擦，泵轴在轴承、轴封等处的机械摩擦造成的能量损失。
机械损失可用机械效率ηm来反映，其值在0.96～0.99之间。
离心泵的总效率由上述三部分构成，即η=ηvηhηm（2-14）离心泵的效率与泵的类型、尺寸、加工精度、液体流量和性质等因素有关。
通常，小泵效率为50～70％，而大型泵可达90％。
4、轴功率N由电机输入泵轴的功率称为泵的轴功率，单位为W或kW。
离心泵的有效功率是指液体在单位时间内从叶轮获得的能量，则有Ne = HgQρ（2-15）式中Ne------离心泵的有效功率，W；Q--------离心泵的实际流量，m3/s；H--------离心泵的有效压头，m。

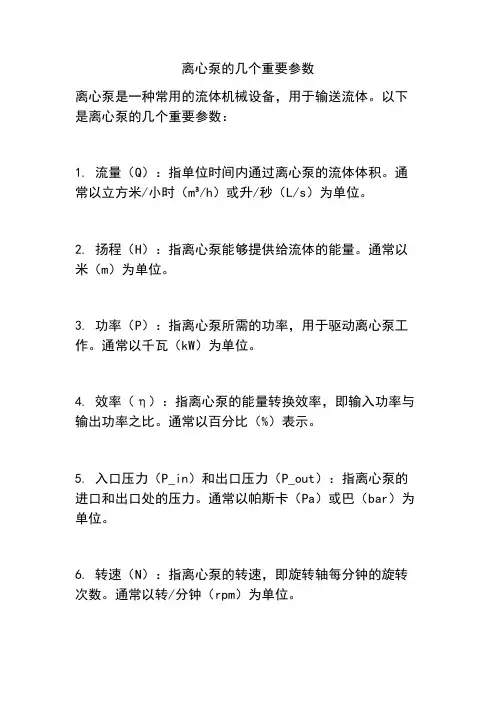

离心泵的几个重要参数
离心泵是一种常用的流体机械设备，用于输送流体。
以下是离心泵的几个重要参数：
1. 流量（Q）：指单位时间内通过离心泵的流体体积。
通常以立方米/小时（m³/h）或升/秒（L/s）为单位。
2. 扬程（H）：指离心泵能够提供给流体的能量。
通常以米（m）为单位。
3. 功率（P）：指离心泵所需的功率，用于驱动离心泵工作。
通常以千瓦（kW）为单位。
4. 效率（η）：指离心泵的能量转换效率，即输入功率与输出功率之比。
通常以百分比（%）表示。
5. 入口压力（P_in）和出口压力（P_out）：指离心泵的进口和出口处的压力。
通常以帕斯卡（Pa）或巴（bar）为单位。
6. 转速（N）：指离心泵的转速，即旋转轴每分钟的旋转次数。
通常以转/分钟（rpm）为单位。
这些参数对于离心泵的设计、选择和性能评估都非常重要。
根据具体的应用需求和流体特性，可以通过调整这些参数
来满足不同的工作条件和要求。

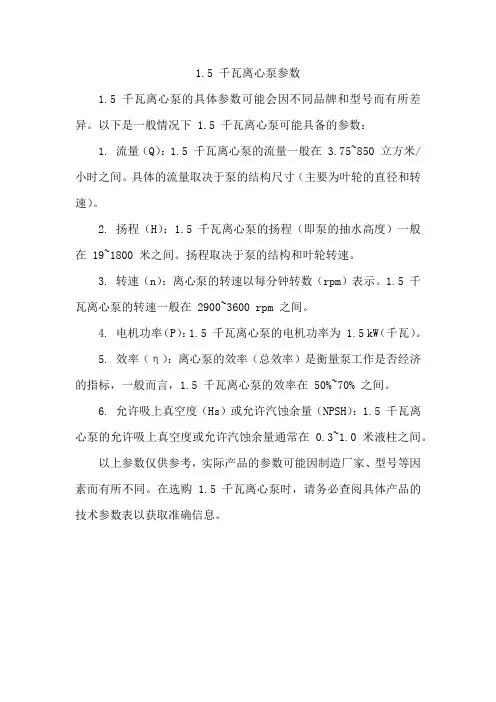

1.5 千瓦离心泵参数
1.5 千瓦离心泵的具体参数可能会因不同品牌和型号而有所差异。
以下是一般情况下 1.5 千瓦离心泵可能具备的参数：
1. 流量（Q）：1.5 千瓦离心泵的流量一般在 3.75~850 立方米/小时之间。
具体的流量取决于泵的结构尺寸（主要为叶轮的直径和转速）。
2. 扬程（H）：1.5 千瓦离心泵的扬程（即泵的抽水高度）一般在 19~1800 米之间。
扬程取决于泵的结构和叶轮转速。
3. 转速（n）：离心泵的转速以每分钟转数（rpm）表示。
1.5 千瓦离心泵的转速一般在 2900~3600 rpm 之间。
4. 电机功率（P）：1.5 千瓦离心泵的电机功率为 1.5 kW（千瓦）。
5. 效率（η）：离心泵的效率（总效率）是衡量泵工作是否经济的指标，一般而言，1.5 千瓦离心泵的效率在 50%~70% 之间。
6. 允许吸上真空度（Hs）或允许汽蚀余量（NPSH）：1.5 千瓦离心泵的允许吸上真空度或允许汽蚀余量通常在 0.3~1.0 米液柱之间。
以上参数仅供参考，实际产品的参数可能因制造厂家、型号等因素而有所不同。
在选购 1.5 千瓦离心泵时，请务必查阅具体产品的技术参数表以获取准确信息。
化工离心泵型号参数化工离心泵是化工设备中常用的一种泵类，广泛应用于石油、化工、医药、冶金等领域。
根据不同的工作条件和介质特点，化工离心泵分为多种型号，每种型号都有不同的参数。
下面是对一些常见的化工离心泵型号参数的描述。
1.型号：IS型离心泵IS型离心泵是一种常用的单级单吸离心泵，适用于输送水、海水和物理性质类似于水的液体。
其主要参数包括：-流量：最大流量可达1100m3/h；-扬程：最大扬程可达150m；-轴功率：最大轴功率可达160kW；-允许介质温度范围：-20℃至+80℃。
2.型号：IH型离心泵IH型离心泵是一种化工泵，适用于输送化学品等有腐蚀性的介质。
其主要参数包括：-流量：最大流量可达400m3/h；-扬程：最大扬程可达125m；-轴功率：最大轴功率可达90kW；-允许介质温度范围：-20℃至+120℃。
3.型号：GBH型离心泵GBH型离心泵是一种多级立式离心泵，适用于输送高温介质。
其主要参数包括：-流量：最大流量可达400m3/h；-扬程：最大扬程可达1000m；-轴功率：最大轴功率可达630kW；-允许介质温度范围：-20℃至+300℃。
4.型号：CCW型耐腐蚀离心泵CCW型耐腐蚀离心泵是一种特殊设计的化工离心泵，适用于输送强腐蚀性介质。
其主要参数包括：-流量：最大流量可达1600m3/h；-扬程：最大扬程可达100m；-轴功率：最大轴功率可达360kW；-允许介质温度范围：-20℃至+120℃。
5.型号：CP型化工离心泵CP型化工离心泵是一种通用型离心泵，适用于输送化学介质。
-流量：最大流量可达1600m3/h；-扬程：最大扬程可达110m；-轴功率：最大轴功率可达800kW；-允许介质温度范围：-45℃至+280℃。
需要注意的是，以上只是一些常见化工离心泵型号的参数示例，具体型号参数还需根据实际使用需求进行选择。
另外，不同厂家的化工离心泵型号参数可能存在差异，所以在购买时需要详细了解厂家提供的技术资料和参数表。

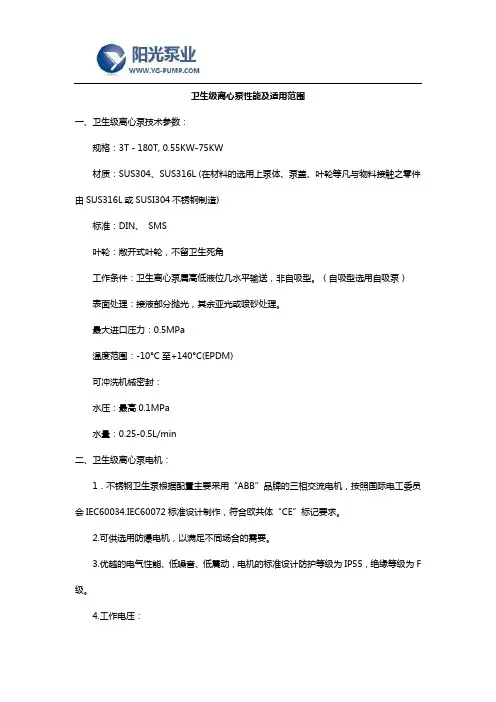

卫生级离心泵性能及适用范围一、卫生级离心泵技术参数：规格：3T－180T, 0.55KW-75KW材质：SUS304、SUS316L (在材料的选用上泵体、泵盖、叶轮等凡与物料接触之零件由SUS316L或SUSI304不锈钢制造)标准：DIN、SMS叶轮：敞开式叶轮，不留卫生死角工作条件：卫生离心泵属高低液位几水平输送，非自吸型。
（自吸型选用自吸泵）表面处理：接液部分抛光，其余亚光或喷砂处理。
最大进口压力：0.5MPa温度范围：-10°C至+140°C(EPDM)可冲洗机械密封：水压：最高0.1MPa水量：0.25-0.5L/min二、卫生级离心泵电机：1．不锈钢卫生泵根据配置主要采用“ABB”品牌的三相交流电机，按照国际电工委员会IEC60034.IEC60072标准设计制作，符合欧共体“CE”标记要求。
2.可供选用防爆电机，以满足不同场合的需要。
3.优越的电气性能、低噪音、低震动，电机的标准设计防护等级为IP55，绝缘等级为F 级。
4.工作电压：≤3Kw，220-240V/380-420V，△/Y＞3Kw，380-420V/660-690V, △/Y5.频率：50Hz/60Hz6.工作方式：连续（SI）7.转速：标准泵的转速为2900r/min三、卫生级离心泵选型说明：流量：选用性能曲线表中中间段为宜。
工作温度：-20－100℃（最高灭菌温度133℃）。
工作环境与介质：确定是否需要防爆。
工作条件：卫生离心泵属高低液位几水平输送，非自吸型。
（自吸型选用自吸泵）泵体材质：根据介质要求316L与304选择。
密封材料：标准橡胶密封圈为硅橡胶，根据介质选择氟橡胶，三元乙丙，聚四氟，丁晴。
四、卫生级离心泵叶轮的独特设计：叶轮与轴套是一体精密铸造，直接装电机输出轴上，强度、刚度大，·设计独特，安装简便，精度高保证同心度，解决了振动，提高泵的强度，即使在恶劣的操作条件下，它始终保持对中、振动小；密封的寿命最长。

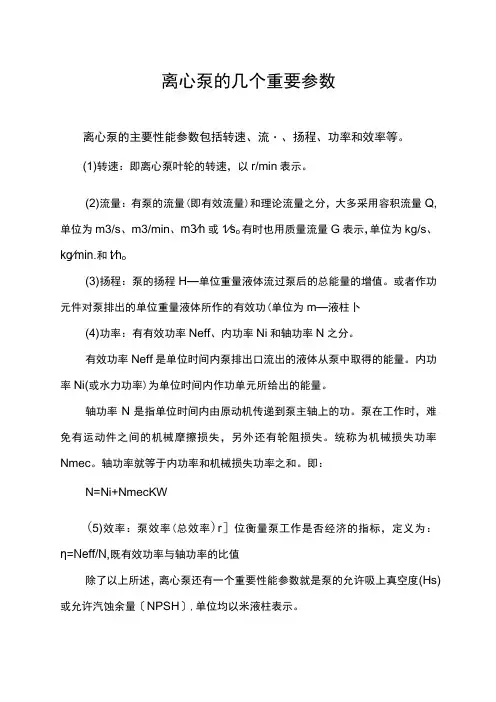

离心泵的几个重要参数
离心泵的主要性能参数包括转速、流・、扬程、功率和效率等。
(1)转速：即离心泵叶轮的转速，以r/min表示。
(2)流量：有泵的流量(即有效流量)和理论流量之分，大多采用容积流量Q,单位为m3/s、m3/min、m3∕h或1∕s o有时也用质量流量G表示，单位为kg/s、kg∕min.和t∕h o
(3)扬程：泵的扬程H—单位重量液体流过泵后的总能量的增值。
或者作功元件对泵排出的单位重量液体所作的有效功(单位为m—液柱卜
(4)功率：有有效功率Neff、内功率Ni和轴功率N之分。
有效功率Neff是单位时间内泵排出口流出的液体从泵中取得的能量。
内功率Ni(或水力功率)为单位时间内作功单元所给出的能量。
轴功率N是指单位时间内由原动机传递到泵主轴上的功。
泵在工作时，难免有运动件之间的机械摩擦损失，另外还有轮阻损失。
统称为机械损失功率Nmec。
轴功率就等于内功率和机械损失功率之和。
即：
N=Ni+NmecKW
(5)效率：泵效率(总效率)r］位衡量泵工作是否经济的指标，定义为：η=Neff/N,既有效功率与轴功率的比值
除了以上所述，离心泵还有一个重要性能参数就是泵的允许吸上真空度(Hs)或允许汽蚀余量〔NPSH〕,单位均以米液柱表示。

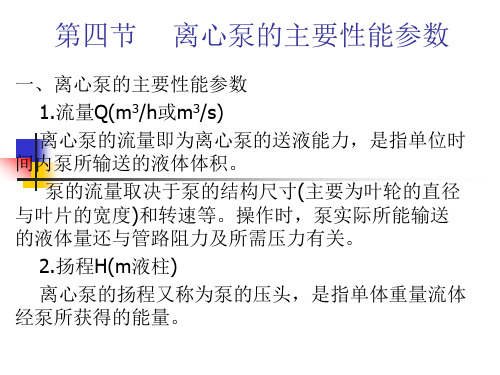

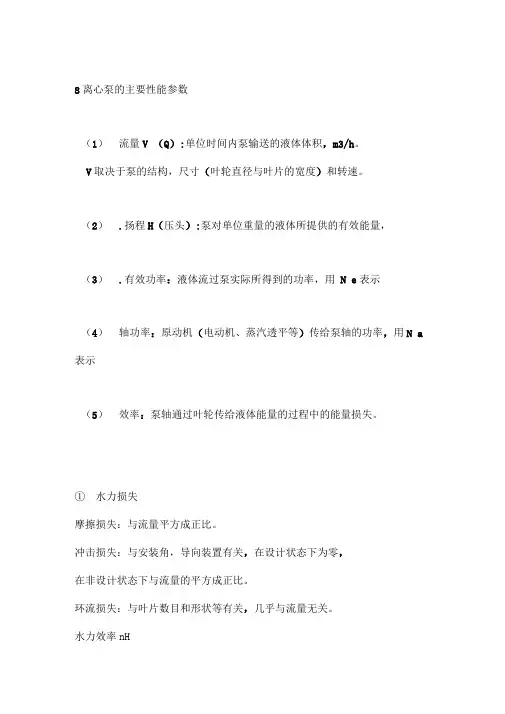

8离心泵的主要性能参数（1）流量V （Q）:单位时间内泵输送的液体体积，m3/h。
V取决于泵的结构，尺寸（叶轮直径与叶片的宽度）和转速。
（2）.扬程H（压头）:泵对单位重量的液体所提供的有效能量，（3）.有效功率：液体流过泵实际所得到的功率，用N e表示（4）轴功率：原动机（电动机、蒸汽透平等）传给泵轴的功率，用N a 表示（5）效率：泵轴通过叶轮传给液体能量的过程中的能量损失。
①水力损失摩擦损失：与流量平方成正比。
冲击损失：与安装角，导向装置有关，在设计状态下为零，在非设计状态下与流量的平方成正比。
环流损失：与叶片数目和形状等有关，几乎与流量无关。
水力效率nH②容积损失原因：高压区向低压区泄漏, 减少方法：米用蔽式叶轮等。
容积效率：③ 机械损失原因：机械摩擦损失(6) 离心泵的特性曲线当泵转速n —定时，由实验可测得H 〜V , Na 〜V , n~ V ，这三条曲 线称为性能曲线，由泵制造厂提供。
供泵的用户使用。
泵厂以20C 清 水作为工质作实验测定性能曲线。
1) He ~ V , V — He J 离心物典型的特性A 纹BV2 2) Na 〜V , V f — Na t 当 V=0 , Na 最小 3) r~V , V t — n 后J 存在一最高效率点，此点称为设计点。
V 与 n maX 寸应的H , V , Na 值称为最佳工况参数，也是铭牌所标值。
泵泵内液体的泄漏I k 1 丄心w JI5 gvrmSO 7060 SO4030 HO1OoO 20 40 60 80 lOO 120的高效率区n =92%n max这一区域定为泵的运转范围。
Na每一90度弯管扬程损失约0.5~ 1米，每20米管道阻力可使扬程损失约1米。

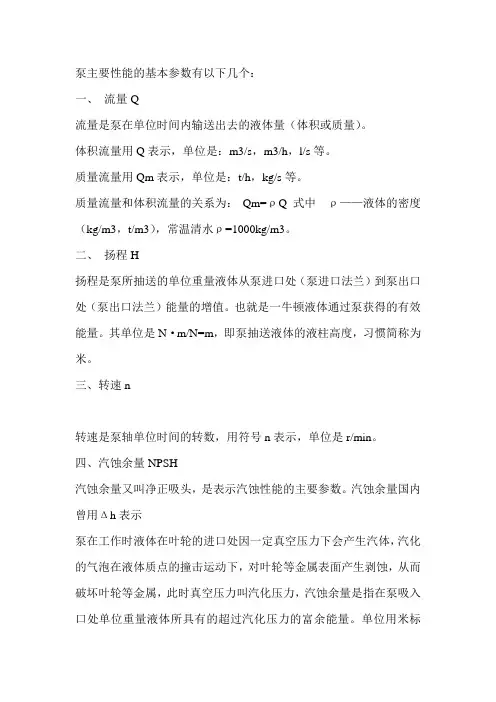

泵主要性能的基本参数有以下几个：一、流量Q流量是泵在单位时间内输送出去的液体量（体积或质量）。
体积流量用Q表示，单位是：m3/s，m3/h，l/s等。
质量流量用Q m表示，单位是：t/h，kg/s等。
质量流量和体积流量的关系为：Qm=ρQ 式中ρ——液体的密度（k g/m3，t/m3），常温清水ρ=1000kg/m3。
二、扬程H扬程是泵所抽送的单位重量液体从泵进口处（泵进口法兰）到泵出口处（泵出口法兰）能量的增值。
也就是一牛顿液体通过泵获得的有效能量。
其单位是N·m/N=m，即泵抽送液体的液柱高度，习惯简称为米。
三、转速n转速是泵轴单位时间的转数，用符号n表示，单位是r/min。
四、汽蚀余量NP SH汽蚀余量又叫净正吸头，是表示汽蚀性能的主要参数。
汽蚀余量国内曾用Δh表示泵在工作时液体在叶轮的进口处因一定真空压力下会产生汽体，汽化的气泡在液体质点的撞击运动下，对叶轮等金属表面产生剥蚀，从而破坏叶轮等金属，此时真空压力叫汽化压力，汽蚀余量是指在泵吸入口处单位重量液体所具有的超过汽化压力的富余能量。
单位用米标注，用（NPSH）r。
吸程即为必需汽蚀余量Δh：即泵允许吸液体的真空度，亦即泵允许的安装高度，单位用米。
吸程=标准大气压（10.33米）-汽蚀余量-安全量（0.5米）标准大气压能压管路真空高度10.33米。
例如：某泵必需汽蚀余量为4.0米，求吸程Δh解：Δh=10.33-4.0-0.5=5.83米五、功率和效率泵的功率通常是指输入功率，即原动机传支泵轴上的功率，故又称为轴功率，用P表示；泵的有效功率又称输出功率，用Pe表示。
它是单位时间内从泵中输送出去的液体在泵中获得的有效能量。
因为扬程是指泵输出的单位重液体从泵中所获得的有效能量，所以，扬程和质量流量及重力加速度的乘积，就是单位时间内从泵中输出的液体所获得的有效能量——即泵的有效功率：Pe=ρgQH(W)=γQH(W)式中ρ——泵输送液体的密度（kg/m3）；γ——泵输送液体的重度（N/m3）；Q——泵的流量（m3/s）；H——泵的扬程（m）；g——重力加速度(m/s2)。

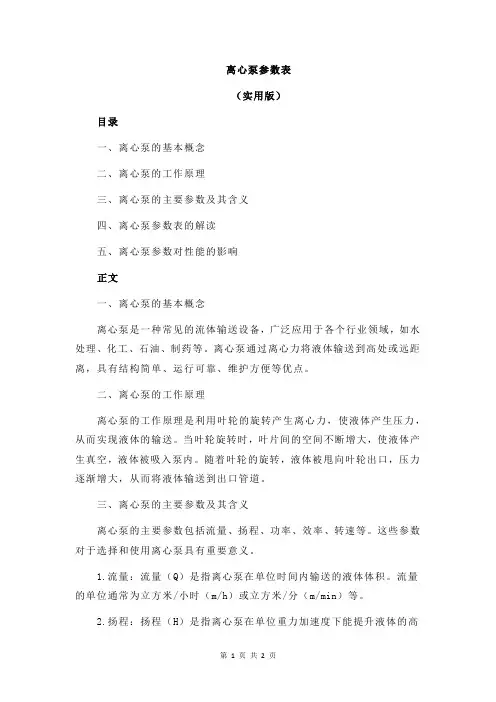

离心泵参数表（实用版）目录一、离心泵的基本概念二、离心泵的工作原理三、离心泵的主要参数及其含义四、离心泵参数表的解读五、离心泵参数对性能的影响正文一、离心泵的基本概念离心泵是一种常见的流体输送设备，广泛应用于各个行业领域，如水处理、化工、石油、制药等。
离心泵通过离心力将液体输送到高处或远距离，具有结构简单、运行可靠、维护方便等优点。
二、离心泵的工作原理离心泵的工作原理是利用叶轮的旋转产生离心力，使液体产生压力，从而实现液体的输送。
当叶轮旋转时，叶片间的空间不断增大，使液体产生真空，液体被吸入泵内。
随着叶轮的旋转，液体被甩向叶轮出口，压力逐渐增大，从而将液体输送到出口管道。
三、离心泵的主要参数及其含义离心泵的主要参数包括流量、扬程、功率、效率、转速等。
这些参数对于选择和使用离心泵具有重要意义。
1.流量：流量（Q）是指离心泵在单位时间内输送的液体体积。
流量的单位通常为立方米/小时（m/h）或立方米/分（m/min）等。
2.扬程：扬程（H）是指离心泵在单位重力加速度下能提升液体的高度。
扬程的单位通常为米（m）。
3.功率：功率（P）是指离心泵在单位时间内消耗的能量。
功率的单位通常为千瓦（kW）。
4.效率：效率（η）是指离心泵将输入的机械能转换为液体动能的效果。
效率的单位通常为百分比（%）。
5.转速：转速（n）是指离心泵叶轮每分钟旋转的圈数。
转速的单位通常为转/分钟（r/min）。
四、离心泵参数表的解读离心泵参数表是描述离心泵性能的重要依据。
通过参数表，我们可以了解离心泵的流量、扬程、功率、效率、转速等指标，从而为选用合适的离心泵提供依据。
在解读参数表时，需要结合实际应用场景，选择满足需求的离心泵。
五、离心泵参数对性能的影响离心泵的参数对泵的性能有很大影响。
例如，流量和扬程决定了泵的输送能力；功率和效率影响了泵的能耗；转速则决定了泵的工作稳定性。
泵主要性能的基本参数有以下几个：一、流量Q流量是泵在单位时间内输送出去的液体量（体积或质量）。
体积流量用Q表示，单位是：m3/s，m3/h，l/s等。
质量流量用Qm表示，单位是：t/h，kg/s等。
质量流量和体积流量的关系为：Qm=ρQ 式中ρ——液体的密度（kg/m3，t/m3），常温清水ρ=1000kg/m3。
二、扬程H扬程是泵所抽送的单位重量液体从泵进口处（泵进口法兰）到泵出口处（泵出口法兰）能量的增值。
也就是一牛顿液体通过泵获得的有效能量。
其单位是N·m/N=m，即泵抽送液体的液柱高度，习惯简称为米。
三、转速n转速是泵轴单位时间的转数，用符号n表示，单位是r/min。
四、汽蚀余量NPSH汽蚀余量又叫净正吸头，是表示汽蚀性能的主要参数。
汽蚀余量国内曾用Δh表示泵在工作时液体在叶轮的进口处因一定真空压力下会产生汽体，汽化的气泡在液体质点的撞击运动下，对叶轮等金属表面产生剥蚀，从而破坏叶轮等金属，此时真空压力叫汽化压力，汽蚀余量是指在泵吸入口处单位重量液体所具有的超过汽化压力的富余能量。
单位用米标注，用（NPSH）r。
吸程即为必需汽蚀余量Δh：即泵允许吸液体的真空度，亦即泵允许的安装高度，单位用米。
吸程=标准大气压（10.33米）-汽蚀余量-安全量（0.5米）标准大气压能压管路真空高度10.33米。
例如：某泵必需汽蚀余量为4.0米，求吸程Δh解：Δh=10.33-4.0-0.5=5.83米五、功率和效率泵的功率通常是指输入功率，即原动机传支泵轴上的功率，故又称为轴功率，用P表示；泵的有效功率又称输出功率，用Pe表示。
它是单位时间内从泵中输送出去的液体在泵中获得的有效能量。
因为扬程是指泵输出的单位重液体从泵中所获得的有效能量，所以，扬程和质量流量及重力加速度的乘积，就是单位时间内从泵中输出的液体所获得的有效能量——即泵的有效功率：Pe=ρgQH(W)=γQH(W)式中ρ——泵输送液体的密度（kg/m3）；γ——泵输送液体的重度（N/m3）；Q——泵的流量（m3/s）；H——泵的扬程（m）；g——重力加速度(m/s2)。
离⼼泵技术参数（重量）ISW卧式离⼼泵排⽔泵增压泵循环泵永嘉县泉顿泵业制造⼚ISW管道泵采⽤先进⽔⼒模型，运⾏平衡，噪⾳低，密封可靠，⽆泄漏，结构合理占地⾯积⼩，寿命长是IH泵基础上改良起来应⽤范围供输送不含固体颗粒具有腐蚀性、粘度类似⽔的液体。
其标记、额定性能和尺⼨等效采⽤国际标准ISO2858，具有性能范围⼴、效率⾼、“三化”⽔平⾼和维修⽅便，是国家推⼴的节能产品。
化⼯泵输送介质温度为-20℃～105℃，需要时采⽤冷却措施可输送更⾼温度的介质，适⽤于化⼯、⽯油、冶⾦、电⼒、造纸、⾷品、制药、环保、废⽔处理和合成纤维等⾏业⽤于输送各种腐蚀的或不允许污染的类似于⽔的介质。
⾷品⼯业化⼯企业和城市给⽔污⽔排放，⾃来⽔⽹增压，建筑⽣活⽤⽔，建筑消防⽤⽔，中央空调系统，其它冷热清洁介质，循环增压。
技术参数流量：6.3-1500m3/h扬程：5-150m转速：980-2900r/min⼝径：φ40-φ500⼯作压⼒：1·6.MPa介质温度：≤0~+180℃型号意义型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)15-80 1.5 0.42 8 34 2800 0.18 2.3 17 20-110 2.5 0.69 15 34 2800 0.37 2.3 25 20-160 2.5 0.69 32 25 2900 0.75 2.3 29 25-110 4 1.11 15 42 2900 0.55 2.3 26 25-1254 4 1.11 20 36 2900 0.75 2.3 2825-125A 3.6 1.0 16 35 2900 0.55 2.3 27 25-160 4 1.11 32 32 2900 1.5 2.3 39 25-160A 3.7 1.03 28 31 2900 1.1 2.3 34 32-100 4.5 12.5 12.5 44 2900 0.55 2.0 27 32-100(I) 6.3 1.75 12.5 54 2900 0.75 2.0 32 32-125 5 1.39 20 44 2900 0.75 2.3 28 32-125A 4.5 1.25 16 43 2900 0.55 2.3 28 32-160 6.5 5 32 44 2900 1.5 2.3 39 32-160A 4 1.1 25 34 2900 1.1 2.0 38 32-160(I) 6.3 1.75 32 40 2900 2.2 2.0 47 32-200 4.5 12.5 50 32 2900 3 2.0 55 32-200(I) 6.3 1.75 50 33 2900 4 2.0 43 32-200A 4 1.11 44 40 2900 2.2 2.0 74 40-100 6.3 1.75 12.5 54 2900 0.55 2.3 32 40-100A 5.6 1.56 10 52 2900 0.37 2.3 32 40-125 6.3 1.75 20 46 2900 1.1 2.3 34 40-125A 5.6 1.56 16 45 2900 0.75 2.3 33 40-160 6.3 1.75 32 40 2900 2.2 2.3 47 40-160A 5.9 1.64 28 39 2900 1.5 2.3 43 40-160B 5.5 1.53 24 38 2900 1.1 2.3 38 40-200 6.3 1.75 50 33 2900 4 2.3 74 40-200A 5.9 1.64 44 31 2900 3 2.3 62 40-200B 5.3 1.47 36 29 2900 2.2 2.3 52 40-250 6.3 1.75 80 28 2900 7.5 2.3 105 40-250A 5.9 1.64 70 28 2900 5.5 2.3 98 40-250B 5.5 1.53 60 27 2900 4 2.3 7740-100(I) 12.5 3.47 12.5 62 2900 1.1 2.3 34 40-100(I)A 11 3.05 10 60 2900 0.75 2.3 32 40-125(I) 12.5 347 20 58 2900 1.5 2.3 38 40-125(I)A 11 3.05 16 57 2900 1.1 2.3 33型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)40-160(I) 12.5 3.47 32 52 2900 3 2.3 56 40-160(I)A 11.7 3.25 28 51 2900 2.2 2.3 47 40-160(I)B 10.4 2.89 22 50 2900 1.5 2.3 43 40-200(I) 12.5 3.47 50 46 2900 5.5 2.3 85 40-200(I)A 11.7 3.25 44 45 2900 4 2.3 75 40-200(I)B 10.6 2.94 36 44 2900 3 2.3 63 40-250(I) 12.5 3.47 80 38 2900 11 2.3 145 40-250(I)A 11.6 3.22 70 38 2900 7.5 2.3 95 40-250(I)B 10.8 3.0 60 37 2900 5.5 2.3 94 40-250(I)C 10.0 2.78 52 36 2900 5.5 2.3 88 50-100 12.5 3.47 12.5 62 2900 1.1 2.3 36 50-100A 11 3.05 10 60 2900 0.75 2.3 35 50-125 12.5 3.47 20 58 2900 1.5 2.3 43 50-125A 11 3.05 16 57 2900 1.1 2.3 38 50-160 12.5 3.47 32 52 2900 3 2.3 59 50-160A 11.7 3.25 28 51 2900 2.2 2.3 51 50-160B 10.4 2.89 22 50 2900 1.5 2.3 47 50-200 12.5 3.47 50 46 2900 5.5 2.3 101 50-200A 11.7 3.25 44 45 2900 4 2.3 8050-200B 10.6 2.94 36 44 2900 3 2.3 68 50-250 12.5 3.47 80 38 2900 11 2.3 160 50-250A 11.6 3.22 70 38 2900 7.5 2.3 115 50-250B 10.8 3.0 60 37 2900 5.5 2.3 114 50-250C 10.0 2.78 52 36 2900 5.5 2.3 108 50-100(I) 25 6.94 12.5 69 2900 1.5 2.5 41 50-100(I)A 22.3 6.19 10 67 2900 1.1 2.5 36 50-125(I) 25 6.94 20 68 2900 3 2.5 56 50-125(I)A 22.3 6.19 16 66 2900 2.2 2.5 48 50-160(I) 25 6.94 32 63 2900 4 2.5 72 50-160(I)A 23.4 6.5 28 62 2900 3 2.5 71 50-160(I)B 21.6 6.0 24 58 2900 2.2 2.5 59 50-200(I) 25 6.94 50 58 2900 7.5 2.5 108 50-200(I)A 23.5 6.53 44 57 2900 5.5 2.5 107 50-200(I)B 21.8 6.06 38 55 2900 4 2.5 100 50-250(I) 25 6.94 80 50 2900 15 2.5 175型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)50-250（IA）23.4 6.5 70 50 2900 11 2.5 165 50-250（I）B 21.6 6.0 60 49 2900 7.5 2.5 165 50-315（I）25 6.94 125 40 2900 30 2.5 310 50-315（I）A 23.7 6.58 113 40 2900 22 2.5 245 50-315（I）B 22.5 6.25 101 39 2900 18.5 2.5 215 50-315（I）C 20.6 5.72 85 38 2900 15 2.5 195 65-100 25 6.94 12.5 69 2900 1.5 2.5 4665-100A 22.3 6.19 10 67 2900 1.1 2.5 41 65-125 25 6.94 20 68 2900 3 2.5 58 65-125A 22.3 6.19 16 66 2900 2.2 2.5 49 65-160 25 6.94 32 63 2900 4 2.5 75 65-160A 23.4 6.5 28 62 2900 3 2.5 75 65-160B 21.6 6.0 24 58 2900 2.2 2.5 63 65-200 25 6.94 50 58 2900 7.5 2.5 107 65-200A 23.5 6.53 44 57 2900 5.5 2.5 107 65-200B 21.8 6.06 38 55 2900 4 2.5 100 65-250 25 6.94 80 50 2900 15 2.5 180 65-250A 23.4 6.5 70 50 2900 11 2.5 170 65-250B 21.6 6.0 60 49 2900 7.5 2.5 170 65-315 25 6.94 125 40 2900 30 2.5 320 65-315A 23.7 6.58 113 40 2900 22 2.5 255 65-315B 22.5 6.25 101 39 2900 18.5 2.5 225 65-315C 20.6 5.72 85 38 2900 15 2.5 205 65-100（I）50 13.9 12.5 73 2900 3 3.0 63 65-100（I）A 44.7 12.4 10 72 2900 2.2 3.0 53 65-125（I）50 13.9 20 72.5 2900 5.5 3.0 99 65-125（I）A 45 12.5 16 71 2900 4 3.0 78 65-160（I）50 13.9 32 71 2900 7.5 3.0 103 65-160（I）A 46.7 13.0 28 70 2900 7.5 3.0 103 65-160（I）B 43.3 12.0 24 69 2900 5 3.0 97 65-200（I）50 13.9 50 67 2900 15 3.0 176 65-200（I）A 47 13.1 44 66 2900 11 3.0 166 65-200（I）B 43.5 12.1 38 65 2900 7.5 3.0 11465-250（I）50 13.9 80 59 2900 22 3.0 23565-250（I）A 46.7 13.0 70 59 2900 18.5 3.0 20580-100 80-100A 80-125 80-125A 80-160 80-160 80-160A 80-160B 80-200 80-200A 80-200B 80-250 80-250A 80-250B 80-315A 80-315B 80-315C 80-350 80-350A 80-350B 80-100I 80-100IA 80-125I 80-125IA 80-160I 80-160IA 80-160IB 80-200I 80-200IA 80-200IB型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)80-250（I）100 27.8 80 69 2900 37 4.0 330 80-250（I）A 93.5 26.0 70 68 2900 30 4.0 315 80-250（I）B 87 24.2 60 66 2900 22 4.0 315 80-315（I）100 27.8 125 66 2900 75 4.0 675 80-315（I）A 95 26.4 113 66 2900 55 4.0 535 80-315（I）B 90 25 101 65 2900 45 4.0 420 80-315（I）C 82 22.8 85 63 2900 37 4.0 36 100-100 100 27.8 12.5 76 2900 5.5 4.5 113 100-100A 89 47 10 74 2900 4 4.5 91 100-125 100 27.8 20 76 2900 11 4.5 169 100-125A 89 24.7 16 74 2900 7.5 4.5 118 100-160 100 27.8 32 76 2900 15 4.5 191 100-160A 93.5 26.0 28 74 2900 11 4.5 181 100-160B86.624.1247229007.54.5181100-200 100 27.8 50 74 2900 22 4.0 245 100-200A 93.5 26.0 44 73 2900 18.5 4.0 215 100-200B 87 24.2 38 71 2900 15 4.0 193100-250 100 27.8 80 69 2900 37 4.0 345 100-250A 93.5 26.0 70 68 2900 30 4.0 330 100-250B 87 24.2 60 66 2900 22 4.0 330 100-315 100 27.8 125 66 2900 75 4.0 689 100-315A 95 26.4 113 66 2900 55 4.0 549 100-315B 90 25 101 65 2900 45 4.0 439 100-315C 82 22.8 85 63 2900 37 4.0 385 100-100（I）160 44.4 12.5 73 2900 11 4.5 115 100-125（I）160 44.4 20 74 2900 15 4.5 168 100-125（I）A 140 39 17 72 2900 11 4.5 168 100-160（I）160 44.4 32 79 2900 22 5.6 210 100-160（I）A 140 39 28 76 2900 18.5 5.0 210 100-200（I）160 44.4 50 79 2900 37 5.2 402 100-200（I）A 140 39 45 74 290030 4.5 395 100-200（I）B 100 27.8 40 72 2900 22 4.5 360 100-250（I）160 44. 4 80 77 2900 55 4.8 560 100-250（I）A 140 39 72 72 2900 45 4.5 420 100-250（I）B 100 27.8 65 70 2900 37 4.5 400型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)100-350 100 27.8 153.6 57 2900 90 4.0 950 100-350A 87 24.2 142 75 2900 75 4.0 830 100-350B 82 22.8 135 75 2900 55 4.0 600 125-100 160 44.4 12.5 82 2900 11 4.0 180 125-100A 150 39.7 10 77 2900 7.5 4.0 125125-125 160 44.4 20 80 2900 15 4.0 220 125-125A 143 39.7 16 77 2900 11 4.0 210 125-160 160 4.4 32 78 2900 22 4.0 265 125-160A 150 41.7 28 76 2900 18.5 4.0 230 125-160B 138 38.3 24 73 2900 15 4.0 215 125-200 160 44.4 50 77 2900 37 5.5 395 125-200A 150 41.7 44 76 2900 30 5.5 380 125-200B 138 38.3 37.5 75 2900 22 5.5 320 125-250 160 44.4 80 75 2900 55 5.5 580 125-250A 150 41.7 70 74 2900 45 5.5 490 125-250B 138 38.3 60 73 2900 37 5.5 430 125-315 160 44.7 125 70 2900 90 5.5 790 125-315A 150 41.7 110 70 2900 75 5.5 710 125-315B 143 39.7 100 69 2900 75 5.5 705 125-315C 134 37.2 88 67 2900 55 5.5 585 150-125 160 44.4 24 76 2900 11 4.0 210 150-125A 150 41.7 16 77 2900 7.5 4.0 130 150-160 160 44.4 32 75 2900 22 4.0 270 150-160A 150 41.7 28 76 2900 18.5 4.0 230 150-160B 140 39 24 73 2900 15 4.0 220 150-200 200 55.6 12.5 78 1450 15 3.0 265 150-200A 176 49.7 10 76 1450 11 3.0 244 150-200B 140 39 38 75 1450 22 4.0 275 150-250 200 55.6 20 79 1450 18.5 3.0 300 150-250A 184.4 51.2 17 78 1450 15 3.0 262 150-250B 167 46.4 14 76 1450 11 3.0 241150-315 20 55.6 32 78 1450 30 2.5 410 150-315A 187 51.9 28 77 1450 22 3.5 335 150-315B 173 48.1 24 76 1450 18.5 3.5 315 150-350 160 44.4 150 80 2900 110 5.5 970型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)150-350A 150 41.7 142 70 2900 90 5.5 790 150-350B 140 39 135 76 2900 75 5.5 705 150-400 200 55.6 50 75 1450 45 3.5 490 150-400A 187 51.9 44 74 1450 37 3.5 454 150-400B 174 48.3 38 73 1450 30 3.5 435 150-400C 160 44.4 32 71 1450 22 3.5 365 150-250(I) 200 55.6 80 76 2900 75 4.5 702 150-250(I)A 187 51.9 70 75 2900 55 4.5 561 150-250(I)B 173 48.1 60 74 2900 45 4.5 460 150-315(I) 20 55.6 125 73 2900 110 4.5 980 150-315(I)A 187 51.9 110 72 2900 90 4.5 800 150-315(I)B 173 48.1 95 70 2900 75 4.5 724 200-200 200 55.6 12.5 78 1450 15 3.0 265 200-200A 179 49.7 10 76 1450 11 3.0 244 200-250 200 55.6 20 79 1450 18.5 3.0 305 200-250A 184.4 51.2 17 78 1450 15 3.0 267 200-250B 167 46.4 14 76 1450 11 3.0 246 200-315 200 55.6 32 78 1450 30 3.5 417 200-315A 189 51.9 28 77 1450 22 3.5 342 200-315B 173 48.1 24 76 1450 18.5 3.5 322 200-400 200 55.6 50 75 1450 45 3.5 498 200-400A 187 51.9 44 74 1450 37 3.5 462 200-400B 174 48.6 38 73 1450 30 3.5 443 200-400C 160 44.4 32 71 1450 22 3.5 373 200-200(I) 400 111.1 12.5 80 1450 22 4.0 382 200-200(I)A 358 99.4 10 78 1450 18.5 4.0 346 200-250(I) 400 111.4 20 80 1450 30 4.0 475 200-250(I)A 358 99.6 14 78 1450 22 4.0 405 200-250(I)B 322 89.4 13 75 1450 18.5 4.0 387 200-315(I) 400 111.4 32 80 1450 55 4.0 675 200-315(I)A 374 103.9 28 79 1450 45 4.0 560 300-315(I)B 346 96.1 24 78 1450 37 4.0 535 200-400(I) 400 111.4 50 81 1450 75 4.0 830 200-400(I)A 374 103.9 44 80 1450 75 4.0 830 200-400(I)B 346 96.1 38 78 1450 55 5.0 685 200-400(I)C 320 88.9 32 76 1450 45 5.0 580型号流量Q扬程(m) 效率（%）转速（r/min）电机功率（kW）必需汽蚀余量（NPSH）r 重量（kg）(m3/h) (L/S)250-250 550 152.8 20 82 1450 45 5.0 620 250-250A 500 139 17 80 1450 37 5.0 550250-235 500 139 12.5 78 1480 22 4.5 410 250-300 500 139 20 78 1480 37 4.5 550 250-315 550 152.8 32 80 1450 75 5.5 890 250-315A 500 139 28 78 1450 55 5.5 690 250-315B 450 125 24 74 1450 45 5.5 620 250-400 500 139 50 72 1480 90 4.5 1530 300-235 720 200 18 81 1450 55 5.0 1075 300-235A 600 166 15 79 1450 45 5.0 970 300-235B 540 150 12.8 78 1450 37 5.0 925 300-250 720 200 20 83 1450 55 6.0 1085 300-250A 600 166 17 81 1450 45 6.0 980 300-300 720 200 28 82 1480 75 5.0 1230 300-300A 600 166 24 80 1480 75 5.0 1095 300-300B 540 150 21 78 1480 55 5.0 980 300-315 720 200 32 84 1480 90 4.5 1350 300-315A 650 180 28 80 1480 75 4.5 1240 300-315B 580 151 24 78 1480 55 4.5 1100 300-380 720 200 44 84 970 132.0 5.0 1900 300-380A 666 185 38 80 970 110.0 5.0 1700 300-380B 614 170.6 32 78 970 90.0 5.0 1530 300-390 720 200 18 81 980 55 5.0 1300 300-390A 600 167 15 79 980 45 5.0 1220 300-390B 540 150 12.5 77 980 37 5.0 1100 300-400 600 166 50 78 1480 110 5.0 1500 300-480 720 200 28 81 980 75 5.0 1500 300-480A 600 166 24 80 980 75 5.0 1280300-480B 540 150 21 79 980 55 5.0 1180 350-235 800 222 12.5 83 1480 37 4.5 1050 350-300 800 222 20 82 1480 55 4.5 1230 350-315 800 222 32 84 1480 90 4.5 1650 350-400 800 222 50 83 1480 160 4.5 1950 400-300 1080 300 20 78 1480 90 6.0 1570 400-315 1080 300 32 76 1480 132 6.0 1880 500-300 1200 333 20 80 1480 110 6.0 1800 500-315 1200 333 32 78 1480 160 6.0 2070。
卧式多级离心泵技术及参数
一、卧式多级离心泵产品概述：
卧式多级离心泵系卧式、单吸多级、分段式结构，是最新开发生产的节能系列产品。
具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。
主要输送清水或物理化学性质类似于水的其他液体。
产品执行JB/T1051-93《多级离心泵型式与基本参数》标准。
二、卧式多级离心泵产品特点：
1、水力模型先进，效率高，性能范围广。
2、泵结构紧凑、布置合理、外形美观。
3、进出口径相同，便于管路连接。
4、泵运行平稳，噪音低，寿命长。
5、密封可靠、无泄漏。
三、卧式多级离心泵技术参数：
流量：18-155m3/h；
扬程：18-270m；
功率：2.2-180kw；
转速：1450r/min；
口径：φ50-φ150；
温度范围：0-+80℃；
工作压力：≤3.0Mpa。
四、卧式多级离心泵型号意义：
五．卧式多级离心泵适用范围：
适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。
六、卧式多级离心泵性能参数：。
离心泵技术要求二、泵安装尺寸报价方需现场核对尺寸或与原厂家核实。
三、技术要求1、报价方应充分考虑以上水质（水源悬浮物W50mg∕1,PH值6~9,硬度W450mg∕1,氯化物300-1000mg∕1）对设备的影响。
离心泵的性能参数应符合有关标准、规定，性能偏差按GB/T3216-2016《回转动力泵水力性能验收试验1级、2级和3级》的规定。
2、报价方应确定泵的允许工作范围，并绘出性能曲线（扬程、效率、轴功率、汽蚀余量与流量的关系曲线）。
3、离心泵的特性曲线变化应平缓，从额定流量到零流量扬程升高不超过额定流量时扬程的25%o4、离心泵的第一临界转速不得低于额定转速的125队5、当多台泵并联运行时，从正常运行范围降到最小流量之间，各泵分担负荷应限制其差别在5%以内。
6、离心泵在允许工作范围内运行时，其振动应符合GB/T29531-2013《泵的振动测量与评价方法》的规定。
7、离心泵在允许工作范围内运行时，其噪声应符合GB/T29529-2013《泵的噪声测量与评价方法》的规定。
8、离心泵的汽蚀余量（NPSH3）不应大于GB/T13006-2013《离心泵、混流泵、轴流泵汽蚀余量》的规定。
9、离心泵的配用的额定输出功率必须考虑在允许工作范围内，参数见参数表。
10离心泵制造（1）离心泵结构型式与联接：卧式，联轴器联接，使用梅花弹性块型号为口54（不接受法兰式联接)(2)离心泵性能应符合有关标准、规范，并按照经过规定程序批准的图纸及技术文件制造。
水泵的大修周期不低于4年，小修周期不低于1年，使用寿命不低于30年。
(3)离心泵由泵体、泵盖、密封环、泵轴、叶轮、轴套、悬架轴部件、机械密封等组成。
(4)泵受压的壳体，包括轴封和填料压盖等应能承受规定的工作压力和环境温度下的水压试验压力。
承受压力的零件应按工作压力1.5倍作水压试验,但最低压力不应低于0.IMPa,在试压过程中应无渗漏。
(5)泵叶轮采用3161材质，应可靠地固定在轴上，防止产生轴向和周向移动，叶轮在装配前必须进行静平衡试验。
一、导言立式多级离心泵是一种流体输送设备，广泛应用于供水、排水、供暖、空调、给水和工业循环水等领域。
该类泵的性能参数直接关系到设备的运行效率和输送效果，因此选择合适的型号和参数对于设备的使用非常重要。
本文将对一些常见的轻型立式多级离心泵型号及参数进行介绍和分析，以供参考。
二、型号一：DL型立式多级离心泵1. 泵型参数DL型立式多级离心泵是一种单吸口、多级泵，主要由泵体、叶轮、轴和密封件等部件组成。
其主要参数包括：流量范围：3.75~840m³/h扬程范围：14~810m转速范围：2950、1450、980、740、585、490rpm温度范围：-20℃~150℃压力范围：2.5~10MPa2. 应用领域DL型立式多级离心泵适用于工矿企业、城市供水、高层建筑供水、冷暖水循环等场合。
由于其较宽的流量和扬程范围，能够满足不同用户的需求。
三、型号二：DG型立式多级离心泵1. 泵型参数DG型立式多级离心泵是一种双吸口、多级泵，其主要参数包括：流量范围：36~720m³/h扬程范围：33~504m转速范围：1450、2980、5950rpm温度范围：-20℃~150℃压力范围：3.9~11MPa2. 应用领域DG型立式多级离心泵适用于供暖、制冷系统、冷冻机组、冷水机组等场合。
其双吸口设计能够降低进口压力，适合于一些需要大流量输送的场合。
四、型号三：DF型立式多级离心泵1. 泵型参数DF型立式多级离心泵是一种多级泵，其主要参数包括：流量范围：3.75~840m³/h扬程范围：14~810m转速范围：2950、1450、980、740、585、490rpm温度范围：-20℃~150℃压力范围：2.5~10MPa2. 应用领域DF型立式多级离心泵适用于工矿企业、城市供水、水处理、消防等场合。
其结构紧凑，外形美观，安装维修方便，适用于一些对设备外观要求较高的场合。
五、总结立式多级离心泵作为一种重要的流体输送设备，在各个行业都有着广泛的应用。
化工离心泵参数
化工离心泵参数主要有：流量、扬程、转速、能耗、特性曲线、涡旋压力、密封形式、材料等。
1. 流量：流量是指泵在每分钟内所能向外抽出的液体量，一般以升/分钟或者立方米/分钟表示。
2. 扬程：扬程是指泵的输出液体有多高的能量，它是用泵把液体抽出来的高度，一般以米为单位。
3. 转速：转速是指泵的转子每分钟转动的圈数，一般以转/分钟表示。
4. 能耗：能耗是指泵把液体向外抽出时所需要的相应的能量，一般以千瓦时/千升表示。
5. 特性曲线：特性曲线是指将流量和扬程这两个独立变量绘制在同一坐标系中所得到的曲线。
6. 涡旋压力：涡旋压力是指泵在抽吸和排出液体时所产生的声压，一般以百帕表示。
7. 密封形式：密封形式是指泵的密封形式，包括水封、油封、磁力垫、双道等。
8. 材料：材料是指泵的主要部件的材料，如泵体、转子以及密封件等。
