LED无极灯工作原理及技术特点

led灯结构原理、用途介绍、具体照明科技目录1结构原理2用途介绍3具体特点4色温颜色5发展历史6应用介绍结构原理LED结构以及发光原理LED（Light Emitting Diode），发光二极管，是一种固态的半导体器件，它可以直接把电转化为光。

LED的心脏是一个半导体的晶片，晶片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个晶片被环氧树脂封装起来。

半导体晶片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。

但这两种半导体连接起来的时候，它们之间就形成一个P-N结。

当电流通过导线作用于这个晶片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。

而光的波长也就是光的颜色，是由形成P-N结的材料决定的。

最初LED用作仪器仪表的指示光源，后来各种光色的LED在交通信号灯和大面积显示屏中得到了广泛应用，产生了很好的经济效益和社会效益。

以12英寸的红色交通信号灯为例，在美国本来是采用长寿命，低光效的140瓦白炽灯作为光源，它产生2000流明的白光。

经红色滤光片后，光损失90%，只剩下200流明的红光。

而在新设计的灯中，Lumileds 公司采用了18个红色LED光源，包括电路损失在内，共耗电14瓦，即可产生同样的光效。

汽车信号灯也是LED光源应用的重要领域。

对于一般照明而言，人们更需要白色的光源。

1998年发白光的LED开发成功。

这种LED是将GaN芯片和钇铝石榴石（YAG）封装在一起做成。

GaN芯片发蓝光（λp=465nm，Wd=30nm），高温烧结制成的含Ce3+的YAG荧光粉受此蓝光激发后发出黄色光射，峰值550nm。

蓝光LED基片安装在碗形反射腔中，覆盖以混有YAG的树脂薄层，约200-500nm。

LED基片发出的蓝光部分被荧光粉吸收，另一部分蓝光与荧光粉发出的黄光混合，可以得到得白光。

led灯无极调光原理
LED灯的无级调光原理是通过改变LED的电流来控制其亮度。

LED灯是一种半导体器件，当通过它的电流增加时，半导体
晶体中的电子和空穴会重新组合，发出光。

因此，LED的亮
度与电流的大小有直接的关系。

在LED灯的调光过程中，通过改变其电流的大小来控制LED
的亮度。

而改变电流大小的方法主要有以下两种：
1. 幅度调制（AM）：采用这种方法时，调光器会通过改变LED灯的电流幅度来控制其亮度。

即通过调整电流的大小来
改变LED发光的强度。

这种方法通常使用脉宽调制（PWM）
技术，即不断地开关电流，使其以高频率的脉冲信号传递给LED灯。

通过调整脉冲的宽度，可以控制传递给LED灯的平
均电流，从而实现无级调光。

2. 频率调制（FM）：采用这种方法时，调光器会通过改变
LED灯电流的频率来控制其亮度。

即通过改变电流的频率来
改变LED发光的强度。

这种方法通常使用频闪调制技术，即
以一定的频率快速切换LED灯的电流。

通过调整频率的大小，可以改变LED灯发光的强度，从而实现无级调光。

无级调光技术可以使LED灯的亮度可以连续平稳变化，无明
显的跳跃，使得灯光的变化更加自然和舒适。

同时，由于
LED灯具有较高的能效和寿命，因此采用无级调光技术可以
进一步提高能效和延长使用寿命。

无级调光的LED灯广泛应
用于各种场合，如家庭照明、商业照明和舞台照明等。

无极灯优点：1.节能无极灯灯采用了APFC电路。

整灯功率因数达到0．99，基本没有线路无功损耗。

另外。

电磁感应灯光效高达 851m／W。

超出了白炽灯、荧光灯、紧凑荧光灯。

接近高压钠灯和金卤灯，但是高压钠灯和金卤灯的功率因数很低。

综合考虑。

电磁感应灯的节能效果居现有光源的前列。

2．长寿命该灯无灯丝、无电极。

利用高频磁环的电磁感应原理。

在封闭的玻璃空腔中激活汞蒸汽电离。

形成环形电流回路。

紫外线通过玻璃内壁上的三基色荧光粉。

产生各种色温的可见光。

不存在灯丝烧断和电子粉发射完后电极发黑等现象。

该灯没有灯丝电极，灯管采用硬性玻璃。

因此不存在振动对照明灯寿命的影响。

频繁的开关对电磁感应灯没有任何不良影响。

在 250KHz的高频电流作用下。

采用高质量的荧光粉。

光衰率大大降低，无极灯寿命可以达到 10万小时以上。

电磁感应灯的长寿命，大大减少了维护工作量。

尤其给隧道照明、航标信号照明等不易维护操作的照明场所的工作带来极大方便。

电磁感应灯的长寿命，也提高了照明运行的经济效益。

3 无闪烁采用电感式镇流器的气体放电灯。

如荧光灯、高压汞灯、高压钠灯、金卤灯灯等，工作频率为电源频率即50Hz。

般都会感到灯光有闪烁现象。

观看移动物体。

闪烁现象更加明显。

电磁感应灯工作频率为2．2～3．0MHz。

又采用了有源功率校正电路。

使得其灯光无闪烁。

对于保护视力和灯光下观察物体大有益处。

电磁感应灯的发光面积大。

克服了气体放电灯的点光源给视觉带来的不利影响。

所以无极灯也是一种健康光源。

4.真环保 (不含液态汞 )无极灯灯泡内使用了固体汞齐，即使打破也不会对环境造成污染，有 99％以上的汞可回收率，是真正的环保绿色照明光源。

5.功率范围宽在一个特定的照明环境中。

需要光源提供足够的光通量。

才能满足环境的照度要求。

室内照明光源的功率一般在数 W至数十W 的范围内。

室照明光源的功率一般在数十 W 至数百瓦的范围内。

大型体育场馆照明、立面照明等光源一般在数百W至上kW。

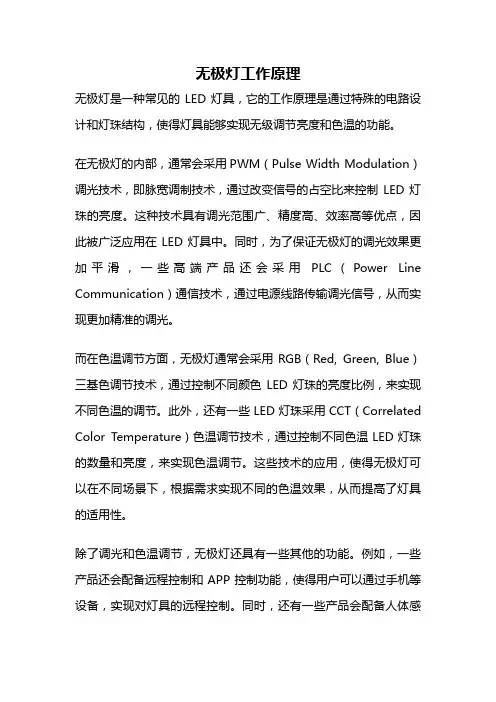

无极灯工作原理无极灯是一种常见的LED灯具，它的工作原理是通过特殊的电路设计和灯珠结构，使得灯具能够实现无级调节亮度和色温的功能。

在无极灯的内部，通常会采用PWM（Pulse Width Modulation）调光技术，即脉宽调制技术，通过改变信号的占空比来控制LED灯珠的亮度。

这种技术具有调光范围广、精度高、效率高等优点，因此被广泛应用在LED灯具中。

同时，为了保证无极灯的调光效果更加平滑，一些高端产品还会采用PLC（Power Line Communication）通信技术，通过电源线路传输调光信号，从而实现更加精准的调光。

而在色温调节方面，无极灯通常会采用RGB（Red, Green, Blue）三基色调节技术，通过控制不同颜色LED灯珠的亮度比例，来实现不同色温的调节。

此外，还有一些LED灯珠采用CCT（Correlated Color Temperature）色温调节技术，通过控制不同色温LED灯珠的数量和亮度，来实现色温调节。

这些技术的应用，使得无极灯可以在不同场景下，根据需求实现不同的色温效果，从而提高了灯具的适用性。

除了调光和色温调节，无极灯还具有一些其他的功能。

例如，一些产品还会配备远程控制和APP控制功能，使得用户可以通过手机等设备，实现对灯具的远程控制。

同时，还有一些产品会配备人体感应和光感应等传感器，通过感知环境的变化来自动调节灯具的亮度和色温，从而提高了使用的便捷性和舒适度。

总的来说，无极灯的工作原理是基于先进的电路设计和灯珠结构，通过PWM调光技术和RGB三基色或CCT色温调节技术，实现无级调节亮度和色温的功能。

这种灯具具有调光范围广、精度高、效率高等优点，同时还具备远程控制、自动感应等功能，使得其在不同场景下都具有很好的应用前景。

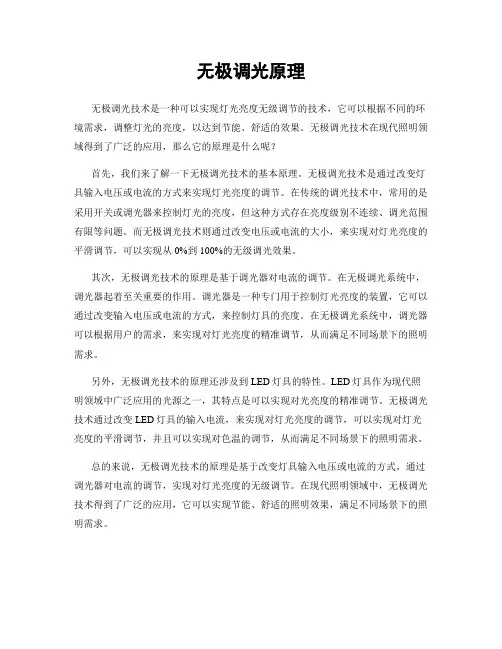

无极调光原理无极调光技术是一种可以实现灯光亮度无级调节的技术，它可以根据不同的环境需求，调整灯光的亮度，以达到节能、舒适的效果。

无极调光技术在现代照明领域得到了广泛的应用，那么它的原理是什么呢？首先，我们来了解一下无极调光技术的基本原理。

无极调光技术是通过改变灯具输入电压或电流的方式来实现灯光亮度的调节。

在传统的调光技术中，常用的是采用开关或调光器来控制灯光的亮度，但这种方式存在亮度级别不连续、调光范围有限等问题。

而无极调光技术则通过改变电压或电流的大小，来实现对灯光亮度的平滑调节，可以实现从0%到100%的无级调光效果。

其次，无极调光技术的原理是基于调光器对电流的调节。

在无极调光系统中，调光器起着至关重要的作用。

调光器是一种专门用于控制灯光亮度的装置，它可以通过改变输入电压或电流的方式，来控制灯具的亮度。

在无极调光系统中，调光器可以根据用户的需求，来实现对灯光亮度的精准调节，从而满足不同场景下的照明需求。

另外，无极调光技术的原理还涉及到LED灯具的特性。

LED灯具作为现代照明领域中广泛应用的光源之一，其特点是可以实现对光亮度的精准调节。

无极调光技术通过改变LED灯具的输入电流，来实现对灯光亮度的调节，可以实现对灯光亮度的平滑调节，并且可以实现对色温的调节，从而满足不同场景下的照明需求。

总的来说，无极调光技术的原理是基于改变灯具输入电压或电流的方式，通过调光器对电流的调节，实现对灯光亮度的无级调节。

在现代照明领域中，无极调光技术得到了广泛的应用，它可以实现节能、舒适的照明效果，满足不同场景下的照明需求。

无极调光技术的发展，不仅提升了照明系统的智能化程度，同时也为节能环保、舒适照明提供了更多可能。

相信随着科技的不断进步，无极调光技术将会在未来的照明领域中发挥越来越重要的作用。

led无极调光原理
LED无极调光是一种将LED灯的亮度进行连续调节的技术。

其原理基于PWM（脉宽调制）技术，通过控制每个周期内激活LED的时间，从而改变LED灯的亮度。

具体实现LED无极调光的方法有多种，其中一种比较常见的方法是使用开关电源和微控制器。

首先，开关电源可以将交流电转换为直流电，并提供给LED 灯供电。

同时，开关电源还可以提供稳定的电流和电压输出，以保证LED灯的正常工作。

其次，微控制器可以通过控制PWM信号的占空比来调节LED灯的亮度。

PWM信号会周期性地切换LED灯的开关状态，通过改变每个周期内开关状态的时间比例，可以实现对LED灯亮度的调节。

在微控制器中，可以通过改变PWM信号占空比的数值来改变LED灯的亮度。

当PWM信号的占空比为0时，LED灯会完全关闭；当占空比为100%时，LED灯会以最大亮度工作。

通过不断改变PWM信号的占空比数值，LED灯的亮度可以连续调节，从而实现无极调光的效果。

总的来说，LED无极调光的原理是通过控制PWM信号的占空比来改变LED灯的亮度，从而实现连续调节的效果。

这种调
光方式具有响应速度快、调光范围广、节能环保等优点，因此在照明和显示等领域得到了广泛应用。

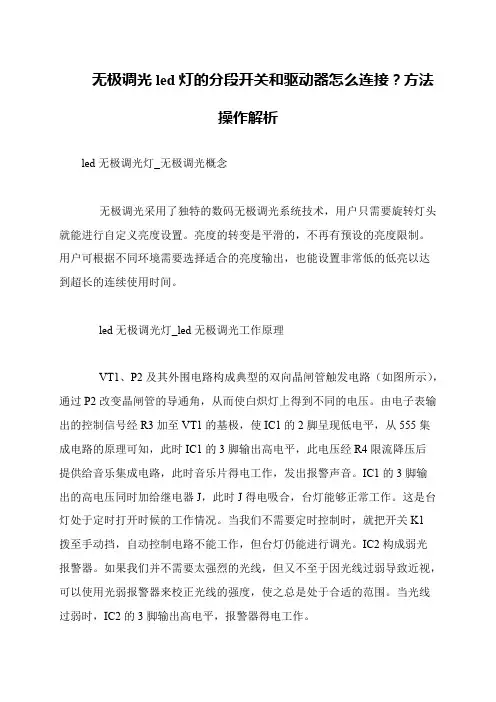

无极调光led灯的分段开关和驱动器怎么连接？方法
操作解析
led无极调光灯_无极调光概念
无极调光采用了独特的数码无极调光系统技术，用户只需要旋转灯头就能进行自定义亮度设置。

亮度的转变是平滑的，不再有预设的亮度限制。

用户可根据不同环境需要选择适合的亮度输出，也能设置非常低的低亮以达
到超长的连续使用时间。

led无极调光灯_led无极调光工作原理
VT1、P2及其外围电路构成典型的双向晶闸管触发电路（如图所示），通过P2改变晶闸管的导通角，从而使白炽灯上得到不同的电压。

由电子表输出的控制信号经R3加至VT1的基极，使IC1的2脚呈现低电平，从555集
成电路的原理可知，此时IC1的3脚输出高电平，此电压经R4限流降压后
提供给音乐集成电路，此时音乐片得电工作，发出报警声音。

IC1的3脚输
出的高电压同时加给继电器J，此时J得电吸合，台灯能够正常工作。

这是台灯处于定时打开时候的工作情况。

当我们不需要定时控制时，就把开关K1
拨至手动挡，自动控制电路不能工作，但台灯仍能进行调光。

IC2构成弱光
报警器。

如果我们并不需要太强烈的光线，但又不至于因光线过弱导致近视，可以使用光弱报警器来校正光线的强度，使之总是处于合适的范围。

当光线
过弱时，IC2的3脚输出高电平，报警器得电工作。

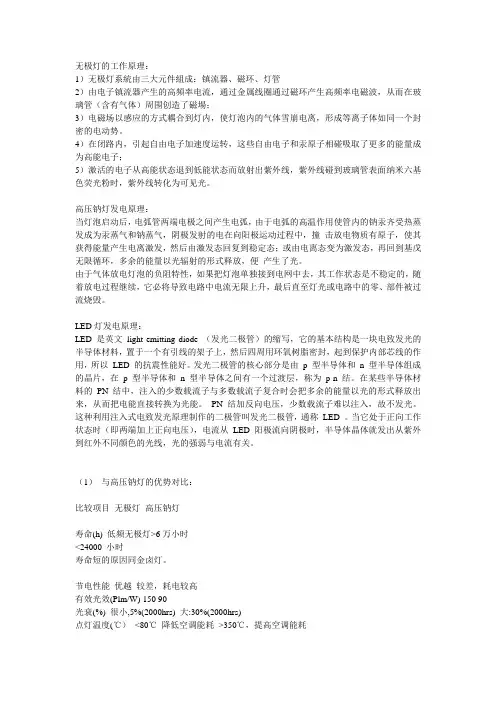

无极灯的工作原理：1）无极灯系統由三大元件組成：镇流器、磁环、灯管2）由电子镇流器产生的高頻率电流，通过金属线圈通过磁环产生高频率电磁波，从而在玻璃管（含有气体）周围创造了磁場；3）电磁场以感应的方式耦合到灯内，使灯泡内的气体雪崩电离，形成等离子体如同一个封密的电动势。

4）在闭路内，引起自由电子加速度运转，这些自由电子和汞原子相碰吸取了更多的能量成为高能电子；5）激活的电子从高能状态退到低能状态而放射出紫外线，紫外线碰到玻璃管表面纳米六基色荧光粉时，紫外线转化为可见光。

高压钠灯发电原理：当灯泡启动后，电弧管两端电极之间产生电弧，由于电弧的高温作用使管内的钠汞齐受热蒸发成为汞蒸气和钠蒸气，阴极发射的电在向阳极运动过程中，撞击放电物质有原子，使其获得能量产生电离激发，然后由激发态回复到稳定态；或由电离态变为激发态，再回到基戊无限循环，多余的能量以光辐射的形式释放，便产生了光。

由于气体放电灯泡的负阻特性，如果把灯泡单独接到电网中去，其工作状态是不稳定的，随着放电过程继续，它必将导致电路中电流无限上升，最后直至灯光或电路中的零、部件被过流烧毁。

LED灯发电原理：LED 是英文light emitting diode （发光二极管）的缩写，它的基本结构是一块电致发光的半导体材料，置于一个有引线的架子上，然后四周用环氧树脂密封，起到保护内部芯线的作用，所以LED 的抗震性能好。

发光二极管的核心部分是由p 型半导体和n 型半导体组成的晶片，在p 型半导体和n 型半导体之间有一个过渡层，称为p-n 结。

在某些半导体材料的PN 结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。

PN 结加反向电压，少数载流子难以注入，故不发光。

这种利用注入式电致发光原理制作的二极管叫发光二极管，通称LED 。

当它处于正向工作状态时（即两端加上正向电压），电流从LED 阳极流向阴极时，半导体晶体就发出从紫外到红外不同颜色的光线，光的强弱与电流有关。

一、无极灯工作原理:无极灯亦称电磁感应灯(INDUCTION LAMP,由镇流器、耦合器和玻泡(灯管三部分组成。

由于工作频率不同可分为高频无极与低频无极灯。

高频无极灯以泡型内耦合方式为主,工作频率为2.65MHz;低频无极灯以管型、环形外耦合方式为主工作频率为250KHz。

无极灯灯内没有灯丝或电极,仅由空心放电灯泡(灯管和耦合器组成。

它是通过专制镇流器的电磁场以感应的方式耦合到灯内,使灯泡(灯管内的气体雪崩电离,形成等离子体,等离子体受激原子返回基态时辐射出253.7nm的紫外线,灯泡(灯管内壁的荧光粉受到253.7nm的紫外线激发产生可见光。

低频无极灯为磁环外置式结构无极灯。

通过镇流器将高频信号传输至缠绕在环形磁芯的线圈上,使得磁芯内部形成闭合感应磁场,通过环形感应电场耦合形成等离子体放电,激发Hg原子产生253.7nm 谱线辐射,进而激发荧光粉发出可见光。

二、无极灯的优势特点:1 超长使用寿命无极灯光源平均使用寿命达6万小时,是传统白炽灯的50倍,节能灯的10倍,HID的5倍。

2 显著的节能效果光效达到80Lm/w,比白炽灯节能80%,比节能灯节能50%,比传统HID节能40%。

3 优异的显色性显色性大于80,比传统金卤灯提高30%,比高压钠灯提高4倍,还原物体最真实的颜色。

4 良好的光衰特性2000小时光衰小于5%,20000小时光衰小于15%,远远好于传统光源。

5 稳定无频闪灯光稳定,无闪烁,且高照度,低眩光,光色舒适,有利于视力健康。

6 绿色环保无污染通过国家EMC检测无电磁污染,可回收率达到95%。

7 工作电压稳定无论供电电压如何变化,光源工作电压始终保持不变,特别适用于功率波动大的场所。

环境温度在-20℃到+50℃照常稳定工作,无需维护照管。

8 瞬间启动由于采用电磁耦合方式工作,不存在普通汞灯、金卤灯启动的预热问题,启动和再启动可瞬间点亮。

三、主流光源优劣对比表:名称优缺点评比高压钠灯缺点:耗能大。
