高频无极灯的工作原理工作原理：传统电光源不论是白炽灯还是高、低压气体放电灯，都是由一个玻壳和一根灯丝组成，电能通过灯丝进入灯泡转换为光能。
而高频无极灯则是通过把高频电磁能以感应方式耦合到灯泡内，使灯泡内的气体雪崩电离形成等离子体，等离子体受激原子返回基态时自发幅射出245nma的紫外线，灯泡内壁的荧光粉受紫外线激发而发出可见光。
高频无极灯是基于荧光灯气体放电和高频电磁感应两个人们所熟知的原理相结合的一种新型电光源。
由于它没有常规电光源所必须的灯丝或电极，故称无极灯；通常低压气体放电高频无极灯所使用的工作频率为2.5～3.0MHz，也就是说，高频无极灯的工作频率比普通白炽灯和日常使用的电感式日光灯、金卤灯、高压钠灯等灯种的工作频率（50Hz）高出5万～6万倍，比普通节能灯或电子镇流器的工作频率（30～60KHz）高出约250倍。
2、节能方面：与白炽灯相比，节能达75%左右，85W的高频无极灯的光通量与500W白炽灯光通量大致相当；85W无极灯也可替代170W金卤灯、250W高压钠灯，在同等视觉效果条件下，综合节能大于70%。
在同等数量的情况下，使用无极灯可使输出电路的电流减少四倍以上，变压器的容量亦大大减小。
3、适用范围：由于高频无极灯有上述独特的优点，它的综合性能是任何一种电光源所不能相比的，它几乎汇集了所有不同类型电光源的优点，因此可以广泛用于城市道路照明、景观绿化照明、工厂、学校、图书馆、温室、植物棚、礼堂、大厅、会议室、大型商场、大型厂房、体育馆、运动场、隧道、交通复杂地带（路灯、标志灯、桥梁灯）、地铁站、火车站危险地域照明、水下灯等，特别适用于高危和换灯困难且维护费用昂贵的重要场所。
4、其他产品特性：1) 防震、长寿命：一般的白炽灯、日光灯、节能灯、及其它气体放电灯都有灯丝或电极，而灯丝或电极的溅射效应恰恰是限制灯使用寿命的必然组件。
高频无极灯没有电极，是靠电磁感应原理与荧光放电原理相结合而发光，所以它不存在限制寿命的必然组件，同时也不怕震动。

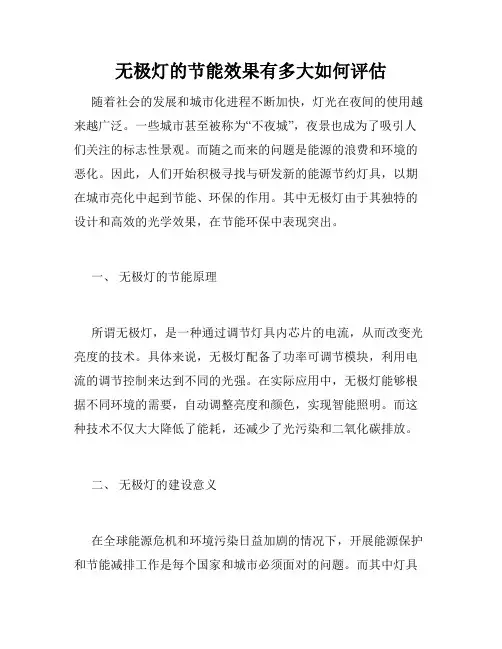

无极灯的节能效果有多大如何评估随着社会的发展和城市化进程不断加快，灯光在夜间的使用越来越广泛。
一些城市甚至被称为“不夜城”，夜景也成为了吸引人们关注的标志性景观。
而随之而来的问题是能源的浪费和环境的恶化。
因此，人们开始积极寻找与研发新的能源节约灯具，以期在城市亮化中起到节能、环保的作用。
其中无极灯由于其独特的设计和高效的光学效果，在节能环保中表现突出。
一、无极灯的节能原理所谓无极灯，是一种通过调节灯具内芯片的电流，从而改变光亮度的技术。
具体来说，无极灯配备了功率可调节模块，利用电流的调节控制来达到不同的光强。
在实际应用中，无极灯能够根据不同环境的需要，自动调整亮度和颜色，实现智能照明。
而这种技术不仅大大降低了能耗，还减少了光污染和二氧化碳排放。
二、无极灯的建设意义在全球能源危机和环境污染日益加剧的情况下，开展能源保护和节能减排工作是每个国家和城市必须面对的问题。
而其中灯具行业的能耗较大，一些传统灯具甚至存在明显的“能耗高、光污染致大”的问题。
针对这种情况，无极灯的出现是一个非常好的解决能源和环保问题的方法。
首先，由于无极灯可以通过手持遥控器控制亮度和颜色，从而降低了灯具在使用时过于浪费能源的情况。
在多年的实践中，无极灯通过节能和减少发热的方式，大大减少了二氧化碳排放和光污染。
其次，无极灯在建设和安装方面相对传统灯具而言，更加便捷。
因为它不再需要连接复杂的网线或电缆，因此不必在地下铺设很多电缆和管道。
这样，不仅节省了建设成本，而且在使用过程中还可以很好地降低维修费用的支出。
三、无极灯的评估方式1. 能源消耗评估在评估无极灯的节能效果时，一个重要的指标是能源消耗。
在比较两种不同灯具的能源消耗时，我们可以考虑其功率范围和亮度趋势。
根据可调节灯的特点，在亮度变化时，其能源消耗也有所增减。
因此，这种指标是比较准确和有说服力的。
2. 投资回报评估除此之外，我们还可以从经济角度考虑无极灯的节能效果。
通过比较其成本和实际的节能效果，来评估这种灯具的盈亏情况。
[键入文字]
无极灯特点有哪些无极灯的优缺点
灯具在日常生活中，是使用非常频繁的，也是对于我们的生活影响比较大的电子产品。
而灯的种类是非常繁多的，今天小编要带大家了解的是无极灯。
无极灯是综合运用光学、功率电子学等领域最新科技研制而成的高新技术产品，照明技术的新型光源。
那么无极灯有哪些特点呢?它又有什么优缺点呢?下面就跟着小编一起来了解吧。
灯具在日常生活中，是使用非常频繁的，也是对于我们的生活影响比较大的电子产品。
而灯的种类是非常繁多的，今天小编要带大家了解的是无极灯。
无极灯是综合运用光学、功率电子学等领域最新科技研制而成的高新技术产品，照明技术的新型光源。
那么无极灯有哪些特点呢?它又有什么优缺点呢?下面就跟着小编一起来了解吧。
无极灯特点有哪些
1. 寿命长、高效节能
因为灯泡的内部没有灯丝或电极，所以光源的寿命是取决于灯的电子线路和灯泡的制造技术的，一般灯泡的寿命可达6 万到10 万小时。
能够具备高效节能、免维护、寿命长灯优势。
与普通白炽灯相比，节能达到80﹪以上。
2. 高显色性
1。
科技成果——无极灯技术
适用范围
体育场馆、大型商场、道路、隧道、矿山、化工厂、电厂、人防工程等
技术原理
无极灯没有灯丝和电极，依靠电磁感应形成等离子气体放电的基本原理而发光。
它是通过高频发生器的电磁场以感应的方式耦合到灯内，使灯泡内的气体雪崩电离，形成等离子体。
等离子受激原子返回基态时辐射出紫外线。
灯泡内壁的荧光粉受到紫外线激发产生可见光。
技术参数
（1）功率因数：>99%
（2）镇流器能效：>93%
（3）待机功率：<1W
（4）光效：60-85lm/w
（5）平均寿命：60000h
（6）显色指数：>80Ra
（7）元器件：使用符合国家安全标准的元件
适用条件与限制条件
1、适用条件
体育场馆、大型商场、道路、隧道、矿山、化工厂、电厂、人防工程等。
2、限制条件
目前限制在大功率应用领域60W-400W。
技术效果
节能效果：较白炽灯节能90%，较金卤灯高压钠灯节能60%，较荧光灯节能30%。
测试方法：GB2943-202《单端无极荧光灯用交流电子镇流器能效限定值及能效等级》；QB/T287-2007《单端无极荧光灯用交流电子镇流器》。
优点：高效节能、寿命长、光衰小、视觉舒适度高，性价比高。
缺点：小功率相对成本高、外观样式相对较少。
典型案例
清苑区路灯节能改造项目：该项目采用无极灯取代老式高耗能的高压钠灯。
项目改造成本40万，改造后，年节电约为70万千瓦时，两年左右收回成本。
无极灯的简单介绍及应用1、无极荧光灯的发光原理:无极荧光灯（简称无极灯）是基于法拉第电磁感应原理，采用类似于变压器的结构，完成初级绕组（原边）与等离子体环路所形成的次级绕组（副边）之间的电功率耦合，来进行灯功率传递的一种长寿命，高光效的电光源。
它的创新点为：无电极，去除了制约传统光源寿命的灯电极，使无极荧光灯的有效使用寿命大大延长。
而无极荧光灯工作所需的电能完全通过磁场感应的方式耦合到灯泡内，使无极荧光灯内的低压汞和惰性气体的混合蒸汽电离形成等离子体，处于激发态的汞原子返回基态时，自发辐射出253.7nm的紫外线，激发灯泡内壁的三基色荧光粉发光，将紫外光（不可见光）转换为可见光。
由于无极荧光灯的工作过程，不再使用传统光源中所必须的灯丝和电极，避免了传统光源的灯电极损耗等一系列制约灯寿命和性能的难题，从而提高了整个照明系统的性能和寿命。
是新一代技术已成熟且已产品化的实用型长寿命、高光效的光源。
2、无极灯具有以下优点：长寿命：平均寿命10万小时，常年使用免维护。
低光衰：6万小时光通维持率不低于70%。
高显色CRI：≥80，色彩分辨更逼真。
高功率因数：功率因数≥0.98。
系统光效高：65-90Lm/w。
快速启动：即开即亮。
谐波含量低：THD≤8%，达到国际L级标准.无闪烁：200～300KHZ高频工作，光线柔和，保护视力。
可选色温范围广（2720-6500K）:可满足各种场合需求，特别是商场内的照明恒功率：电源电压波动±10%而功率变化小于3%，保证光输出恒定；环境适应性强，在-25℃~+50℃的环境下正常工作，可以设计在-40℃工作的灯泡；适用电压范围：170～264VAC；易于实现智能调光控制:可以宽范围调光，而且调光后光效变化小，通过智能化控制达到最大的节能。
3、无极灯与其它光源技术指标的比较:无极灯与常用光源技术指标的对比高压钠灯22002390-12012,000-24,000金卤灯3000/4500/560065-9075-956,000-20,000无极灯全系列≥80系统70-90100,0004、无极灯的光谱可以提高20-30%的视觉效果:所有可见光的相等光通量在视觉上并不相等，无极灯可有更好的视觉效果，见下表和对比分布图：采用不同光源时，肉眼获得采用不同光源在）色温132761002800白炽灯100100854000无极灯10992857000三基色日光灯12083676000白色日光灯12580803700金卤灯130********暖色日光灯152********高压钠灯视觉清晰度相同的条件下，所需要的照度系数（％）照度相同的条件下，肉眼视觉清晰度（％）显色指数（Ra （K ）光源种类各种光源与视觉清晰度对比表5、我司无极灯产品的优势:1、公司从95年开始研发无极灯，已经成为全球功率最大、品种规格最全、光效最高、配套最完整的无极灯系统制造商：—全球三大光源品牌之一的某跨国公司关注无极灯的市场前景，对中国的无极灯制造厂家进行评估，确认我公司完全符合其要求，正商谈无极灯项目在全球的合作事宜；—公司无极灯产品已经在大型照明工程经过5年以上的实际应用检验，验证其具有高光效、低光衰、高可靠免维护的优势；—公司无极灯产品已经在国内外各个领域的重点照明工程中得到应用，有着丰富的重点工程成功应用案例和非常良好的口碑；—公司作为国家无极灯行业标准的第一起草人，对无极灯技术有最深入地研究，技术水平高影响大，已经被福建、上海、北京等省市评审为节能产品或列入政府采购节能产品目录。
一、无极灯工作原理:无极灯亦称电磁感应灯(INDUCTION LAMP,由镇流器、耦合器和玻泡(灯管三部分组成。
由于工作频率不同可分为高频无极与低频无极灯。
高频无极灯以泡型内耦合方式为主,工作频率为2.65MHz;低频无极灯以管型、环形外耦合方式为主工作频率为250KHz。
无极灯灯内没有灯丝或电极,仅由空心放电灯泡(灯管和耦合器组成。
它是通过专制镇流器的电磁场以感应的方式耦合到灯内,使灯泡(灯管内的气体雪崩电离,形成等离子体,等离子体受激原子返回基态时辐射出253.7nm的紫外线,灯泡(灯管内壁的荧光粉受到253.7nm的紫外线激发产生可见光。
低频无极灯为磁环外置式结构无极灯。
通过镇流器将高频信号传输至缠绕在环形磁芯的线圈上,使得磁芯内部形成闭合感应磁场,通过环形感应电场耦合形成等离子体放电,激发Hg原子产生253.7nm 谱线辐射,进而激发荧光粉发出可见光。
二、无极灯的优势特点:1 超长使用寿命无极灯光源平均使用寿命达6万小时,是传统白炽灯的50倍,节能灯的10倍,HID的5倍。
2 显著的节能效果光效达到80Lm/w,比白炽灯节能80%,比节能灯节能50%,比传统HID节能40%。
3 优异的显色性显色性大于80,比传统金卤灯提高30%,比高压钠灯提高4倍,还原物体最真实的颜色。
4 良好的光衰特性2000小时光衰小于5%,20000小时光衰小于15%,远远好于传统光源。
5 稳定无频闪灯光稳定,无闪烁,且高照度,低眩光,光色舒适,有利于视力健康。
6 绿色环保无污染通过国家EMC检测无电磁污染,可回收率达到95%。
7 工作电压稳定无论供电电压如何变化,光源工作电压始终保持不变,特别适用于功率波动大的场所。
环境温度在-20℃到+50℃照常稳定工作,无需维护照管。
8 瞬间启动由于采用电磁耦合方式工作,不存在普通汞灯、金卤灯启动的预热问题,启动和再启动可瞬间点亮。
三、主流光源优劣对比表:名称优缺点评比高压钠灯缺点:耗能大。

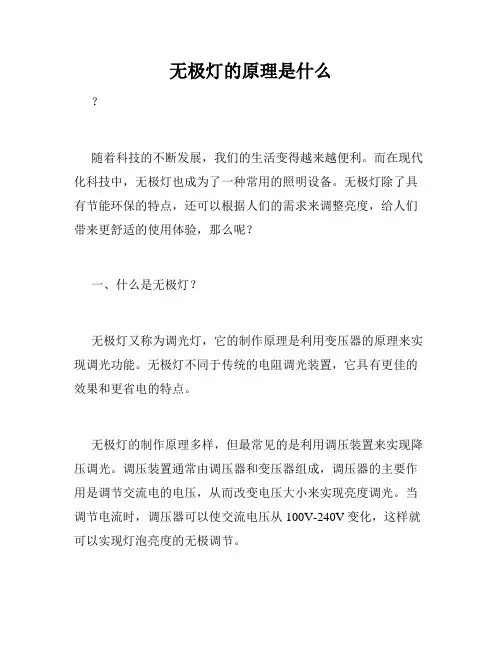

无极灯的原理是什么随着科技的不断发展，我们的生活变得越来越便利。
而在现代化科技中，无极灯也成为了一种常用的照明设备。
无极灯除了具有节能环保的特点，还可以根据人们的需求来调整亮度，给人们带来更舒适的使用体验，那么呢？一、什么是无极灯？无极灯又称为调光灯，它的制作原理是利用变压器的原理来实现调光功能。
无极灯不同于传统的电阻调光装置，它具有更佳的效果和更省电的特点。
无极灯的制作原理多样，但最常见的是利用调压装置来实现降压调光。
调压装置通常由调压器和变压器组成，调压器的主要作用是调节交流电的电压，从而改变电压大小来实现亮度调光。
当调节电流时，调压器可以使交流电压从100V-240V变化，这样就可以实现灯泡亮度的无极调节。
1. 低压调光型低压调光型无极灯，一般采用交流调光方式，改变灯具电压大小来实现调光。
这种灯具通常适用于指定电压的交流供电环境。
2. 高压调光型高压调光型无极灯，通常采用直流调光方式，也可以通过模拟或数字电路实现。
直流调光方式需要将交流电转换成直流电，再进行调节，调光方式更加稳定可靠。
3. 智能型无极灯智能型无极灯，是一种基于计算机智能化管理的新型无极灯。
它通过网络控制系统可以实现灯光的较为复杂的控制。
智能型无极灯的优势在于，它可以通过计算机的程序来自动控制亮度、颜色和其他特殊效果。
1.优点无极灯可以实现灯光的无缝衔接和无极调光，这样可以使照明效果更加柔和自然，从而提高灯光品质。
无极灯具有节能环保的特点，它可以大幅降低不必要的能源开销。
2. 缺点无极灯制造成本相对传统灯具会比较高。
部分低价家电厂商为降低成本，在无极灯灯泡的设计以及驱动电路上做了很多减少零部件数量、降低质量标准的减法，对用户使用带来了不必要的麻烦。
四、无极灯的选购建议1. 选购时需要选择正规厂家生产的产品，避免在产品的品质上出现问题。
2. 选购时需要看清产品的质量保证书，可以了解到产品是否符合相关的质量标准和国际认证。
3. 选购时需要了解产品的主要技术参数，包括灯泡的功率、色温、亮度等等。

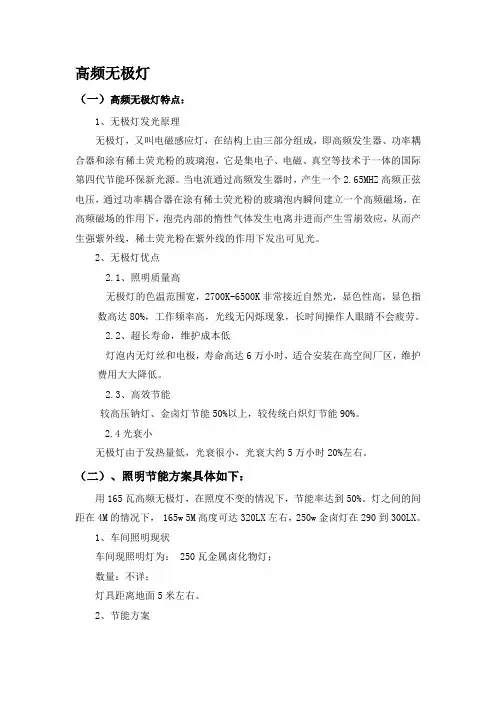

高频无极灯（一）高频无极灯特点：1、无极灯发光原理无极灯，又叫电磁感应灯，在结构上由三部分组成，即高频发生器、功率耦合器和涂有稀土荧光粉的玻璃泡，它是集电子、电磁、真空等技术于一体的国际第四代节能环保新光源。
当电流通过高频发生器时，产生一个2.65MHZ高频正弦电压，通过功率耦合器在涂有稀土荧光粉的玻璃泡内瞬间建立一个高频磁场，在高频磁场的作用下，泡壳内部的惰性气体发生电离并进而产生雪崩效应，从而产生强紫外线，稀土荧光粉在紫外线的作用下发出可见光。
2、无极灯优点2.1、照明质量高无极灯的色温范围宽，2700K-6500K非常接近自然光，显色性高，显色指数高达80%，工作频率高，光线无闪烁现象，长时间操作人眼睛不会疲劳。
2.2、超长寿命，维护成本低灯泡内无灯丝和电极，寿命高达6万小时，适合安装在高空间厂区，维护费用大大降低。
2.3、高效节能较高压钠灯、金卤灯节能50%以上，较传统白炽灯节能90%。
2.4光衰小无极灯由于发热量低，光衰很小，光衰大约5万小时20%左右。
（二）、照明节能方案具体如下：用165瓦高频无极灯，在照度不变的情况下，节能率达到50%。
灯之间的间距在4M的情况下， 165w 5M高度可达320LX左右，250w金卤灯在290到300LX。
1、车间照明现状车间现照明灯为： 250瓦金属卤化物灯；数量：不详；灯具距离地面5米左右。
2、节能方案用一盏165瓦高频无极灯替换一盏250瓦金属卤化物灯。
（三）、节能数据对比注解:企业可根据实际用能时间自行计算，以实际测量数据为准。
（四）、投资回收期计算投资：960*10=9600.00元（参考价格： 165W无极灯960/盏）投资回收期：9600/4050=2.37年。
（仅限节电回收期）无极灯寿命超长为6万小时，我们质保三年，寿命期内节约成本为：4050/3000*60000（寿命期内节约电费）+10（数量）*550（250W金卤灯参考价格）*6（金卤灯寿命为1万小时）-9600（投资无极灯成本）=104400.00元（10盏无极灯寿命期内共节约的费用）。
无极灯发光原理无极灯是一种新型的照明设备，其发光原理是基于LED技术的，它能够发出非常柔和的光线，同时还具有很好的节能性能。
本文将从无极灯的发光原理、结构特点、应用场景等方面进行详细介绍。
一、无极灯的发光原理无极灯的发光原理是基于LED技术的，其内部采用的是LED芯片，通过电流的作用，使其发出光线。
LED芯片的发光原理是通过半导体材料发生电子跃迁而发出光子，这种发光方式被称为电致发光。
LED 芯片的半导体材料是由n型半导体和p型半导体构成的，当两者之间形成一个pn结时，就可以实现电子跃迁，从而发出光子。
无极灯在LED芯片的基础上，还采用了一种特殊的光学设计，使得其能够发出非常柔和的光线。
这种光学设计是通过将LED芯片和透镜结合在一起，形成了一种特殊的光学结构，使得光线能够被均匀地散射出来，从而达到了非常柔和的效果。
二、无极灯的结构特点无极灯的结构特点主要有以下几点：1. LED芯片：无极灯内部采用的是高品质的LED芯片，其发光效率非常高，能够将电能转化为光能，从而实现节能的目的。
2. 光学透镜：无极灯的透镜采用了一种特殊的光学设计，使得光线能够被均匀地散射出来，从而达到了非常柔和的效果。
3. 散热系统：无极灯内部还配备了一种特殊的散热系统，能够有效地散发热量，保证LED芯片的稳定运行。
4. 控制系统：无极灯还配备了一种智能控制系统，能够实现亮度调节、定时开关等功能，非常方便实用。
三、无极灯的应用场景无极灯由于其柔和的光线和节能的特点，被广泛应用于各种场所，如商业中心、写字楼、酒店、家庭等。
具体应用场景如下：1. 商业中心：无极灯可以用于商业中心的各种区域，如大厅、走廊、会议室等，能够为人们提供一个舒适的照明环境。
2. 写字楼：无极灯可以用于写字楼的各种区域，如办公室、会议室、休息室等，能够为员工提供一个舒适的办公环境。
3. 酒店：无极灯可以用于酒店的各种区域，如餐厅、客房、大堂等，能够为客人提供一个舒适的住宿环境。
