无极灯工作原理图

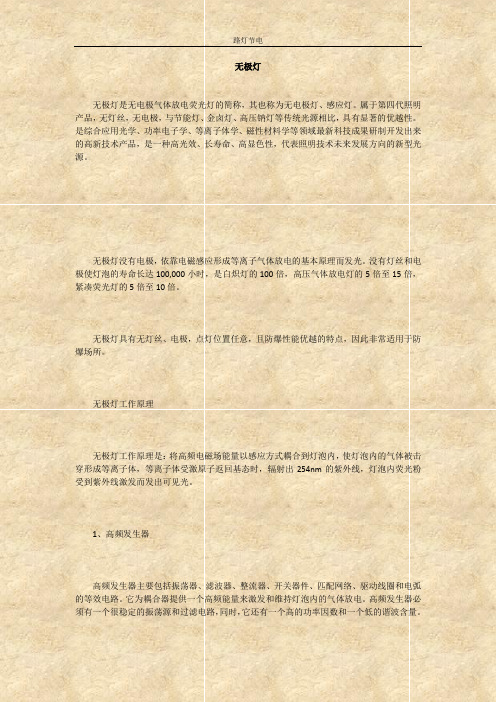

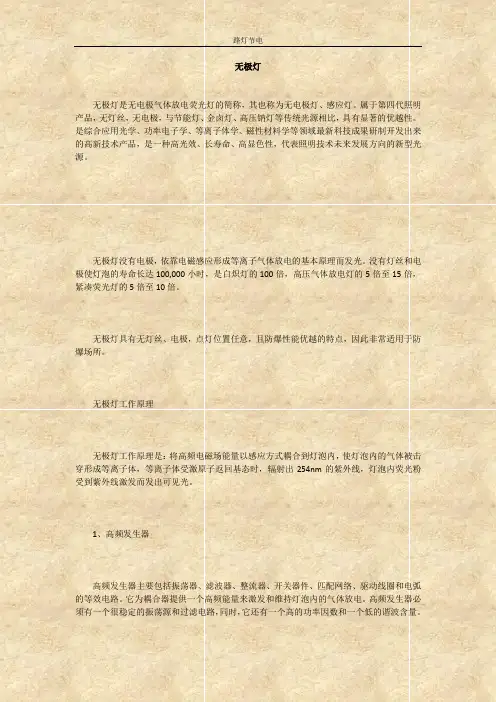

无极灯无极灯是无电极气体放电荧光灯的简称，其也称为无电极灯、感应灯。

属于第四代照明产品，无灯丝，无电极，与节能灯、金卤灯、高压钠灯等传统光源相比，具有显著的优越性。

是综合应用光学、功率电子学、等离子体学、磁性材料学等领域最新科技成果研制开发出来的高新技术产品，是一种高光效、长寿命、高显色性，代表照明技术未来发展方向的新型光源。

无极灯没有电极，依靠电磁感应形成等离子气体放电的基本原理而发光。

没有灯丝和电极使灯泡的寿命长达100,000小时，是白炽灯的100倍，高压气体放电灯的5倍至15倍，紧凑荧光灯的5倍至10倍。

无极灯具有无灯丝、电极，点灯位置任意，且防爆性能优越的特点，因此非常适用于防爆场所。

无极灯工作原理无极灯工作原理是：将高频电磁场能量以感应方式耦合到灯泡内，使灯泡内的气体被击穿形成等离子体，等离子体受激原子返回基态时，辐射出254nm的紫外线，灯泡内荧光粉受到紫外线激发而发出可见光。

1、高频发生器高频发生器主要包括振荡器、滤波器、整流器、开关器件、匹配网络、驱动线圈和电弧的等效电路。

它为耦合器提供一个高频能量来激发和维持灯泡内的气体放电。

高频发生器必须有一个很稳定的振荡源和过滤电路，同时，它还有一个高的功率因数和一个低的谐波含量。

所有电子元器件都装在一个铝制电源盒里，这有双重功能：屏蔽无线电频率干扰和进行热传导，以保证电子器件的长寿命，高频发生器的输出频率是2.65MHz。

每一种高频发生器必须与同型号灯和耦合器组合配套使用。

如果违反了这个基本准则，会毁坏灯的组件或产生电磁干扰。

2、耦合器耦合器是把能量从高频发生器经线圈耦合到灯泡内的器件。

它由磁芯、高温线、导热棒、绕线架、底座、过渡件和同轴电缆组成。

磁芯和高温线的作用是产生高频磁场。

通过中间的导热棒，线圈产生的多余的热能和放电通过铝制底座传导到外面。

底座有两种功能：一是保证灯泡和耦合器的连接；二是把多余的热传给散热片，这个散热片必须是灯具的一部分，通过螺丝与灯具散热片连接。

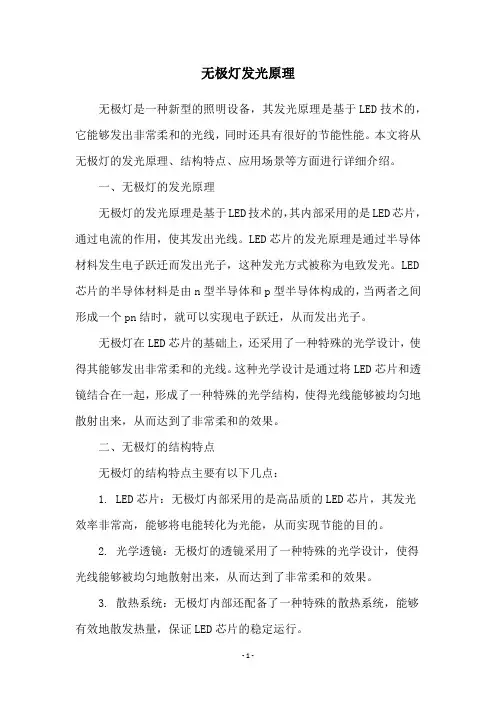

无极灯发光原理无极灯是一种新型的照明设备，其发光原理是基于LED技术的，它能够发出非常柔和的光线，同时还具有很好的节能性能。

本文将从无极灯的发光原理、结构特点、应用场景等方面进行详细介绍。

一、无极灯的发光原理无极灯的发光原理是基于LED技术的，其内部采用的是LED芯片，通过电流的作用，使其发出光线。

LED芯片的发光原理是通过半导体材料发生电子跃迁而发出光子，这种发光方式被称为电致发光。

LED 芯片的半导体材料是由n型半导体和p型半导体构成的，当两者之间形成一个pn结时，就可以实现电子跃迁，从而发出光子。

无极灯在LED芯片的基础上，还采用了一种特殊的光学设计，使得其能够发出非常柔和的光线。

这种光学设计是通过将LED芯片和透镜结合在一起，形成了一种特殊的光学结构，使得光线能够被均匀地散射出来，从而达到了非常柔和的效果。

二、无极灯的结构特点无极灯的结构特点主要有以下几点：1. LED芯片：无极灯内部采用的是高品质的LED芯片，其发光效率非常高，能够将电能转化为光能，从而实现节能的目的。

2. 光学透镜：无极灯的透镜采用了一种特殊的光学设计，使得光线能够被均匀地散射出来，从而达到了非常柔和的效果。

3. 散热系统：无极灯内部还配备了一种特殊的散热系统，能够有效地散发热量，保证LED芯片的稳定运行。

4. 控制系统：无极灯还配备了一种智能控制系统，能够实现亮度调节、定时开关等功能，非常方便实用。

三、无极灯的应用场景无极灯由于其柔和的光线和节能的特点，被广泛应用于各种场所，如商业中心、写字楼、酒店、家庭等。

具体应用场景如下：1. 商业中心：无极灯可以用于商业中心的各种区域，如大厅、走廊、会议室等，能够为人们提供一个舒适的照明环境。

2. 写字楼：无极灯可以用于写字楼的各种区域，如办公室、会议室、休息室等，能够为员工提供一个舒适的办公环境。

3. 酒店：无极灯可以用于酒店的各种区域，如餐厅、客房、大堂等，能够为客人提供一个舒适的住宿环境。

无极灯，即高频等离子体无电极感应灯，是一种代表照明技术高光效、长寿、高显色性未来发展方向的新型光源。

高频等离子无极灯是集电子技术、光电技术、等离子体学、磁性材料学、真空技术于一体的新一代高科技照明光源产品，主要由高频发生器、功率耦合器和玻璃泡壳三部分组成。

其发光原理是：在输入一定范围的电源电压后，高频发生器产生高频恒电压送给功率耦合器，由功率耦合器在玻璃泡壳的放电空间内建立静电强磁场，对放电空间内的大气进行电离，并生产强紫外光，玻璃泡壳内壁的三基色荧光粉受强紫外光激励发光。

它的创新点为，通过以高频感应磁场的方式将能量耦合到灯泡内，使灯泡内的气体电离形成等离子体，等离子体受激发原子返回基态时自发辐射出254nm紫外线，灯泡内壁的荧光粉受紫外线激发而发出可见光。

由于采用了无电极结构，避免了传统光源的电极所带来的各种问题，延长了灯泡的使用寿命；同时普通传统光源的频闪问题被彻底解决。

因此，无极灯是典型的环保型、健康型、具有无限应用前影的新一代高科技照明光源产品。

产品原理无极灯由高频发生器、耦合器和灯泡三部分组成。

它是通过高频发生器的电磁场以感应的方式耦合到灯内，使灯泡内的气体雪崩电离，形成等离子体。

等离子受激原子返回基态时辐射出紫外线。

灯泡内壁的荧光粉受到紫外线激发产生可见光。

产品特点1、灯泡内无灯丝、无电极，产品使用寿命达60000小时以上。

2、发光效率高，高频无极灯60Lm/W，低频无极灯80Lm/W。

3、显色指数达80以上，采用优质三基色荧光粉，颜色不失真。

4、宽电压工作，电压在185V-255V可正常工作。

5、工作频率为2.65MHz、230Hz，安全没有频闪效应6、光衰小，20000小时后光通维持率可达80%7、瞬时启动再启动时间均小于0.5秒8、启动温度低，适应温度范围大，零下25度，均可正常启动和工作。

9、功率因数可高达0.95以上。

10、安全可靠性，绿色环保、真正实现免维护、免更换。

无极灯具有如下详细特点（1）长寿命、高效节能：由于灯泡内部没有灯丝或电极，因此光源的寿命仅取决于灯的电子线路和灯泡的制造技术，一般寿命可达6万～10万小时。

无极灯的工作原理
无极灯的工作原理是通过电流的变化和光的颜色混合来实现。

无极灯是由多个LED灯组成的，每个LED灯都可以独立地改变颜色和亮度。

在灯的控制系统的支持下，LED灯可以随着电流的变化而产生不同的亮度和颜色，实现丰富多彩的灯光效果。

无极灯的控制系统使用PWM（脉宽调制）技术对LED灯进行控制。

PWM是一种通过调整电流的开和关时间比例来控制灯光亮度的方法。

在PWM控制下，电流以很高的频率开关，通过调整开关周期内电流的开和关时间比例，来实现不同的亮度和颜色级别。

当电流接近最大值时，灯光会呈现高亮度，当电流接近零值时，灯光则会完全关闭。

无极灯的控制系统还可以通过调整电流的波形来实现不同颜色的光线。

LED灯的发光颜色是由其材料和电流波形决定的。

通过改变电流波形的形状、频率和幅值，可以产生不同的颜色效果。

具体来说，如果电流波形是正弦波形，那么灯光会呈现温暖的黄光；如果电流波形是方波形，那么灯光则会呈现较为冷的蓝光。

通过调整电流波形的参数，无极灯可以呈现出多种不同的颜色效果。

综上所述，无极灯的工作原理是通过PWM技术对LED灯管理，通过调整电流的开和关时间比例来控制灯光的亮度，通过改变电流波形的形状、频率和幅值来实现不同颜色的光线，从而实现灯光的亮度和颜色的无限变化。

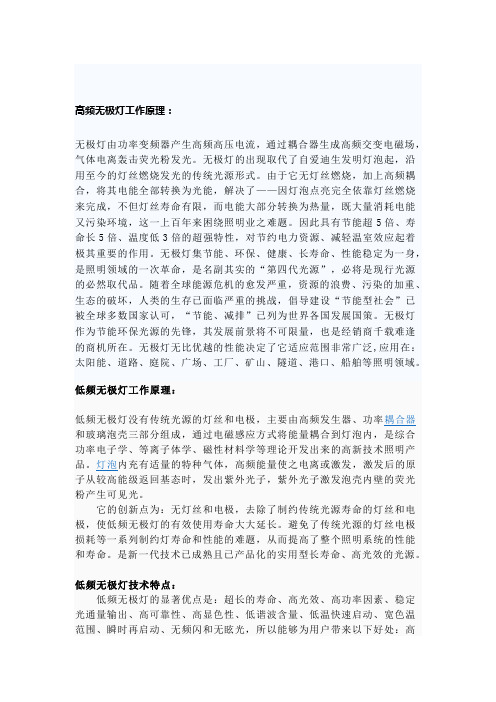

高频无极灯工作原理：无极灯由功率变频器产生高频高压电流，通过耦合器生成高频交变电磁场，气体电离轰击荧光粉发光。

无极灯的出现取代了自爱迪生发明灯泡起，沿用至今的灯丝燃烧发光的传统光源形式。

由于它无灯丝燃烧，加上高频耦合，将其电能全部转换为光能，解决了——因灯泡点亮完全依靠灯丝燃烧来完成，不但灯丝寿命有限，而电能大部分转换为热量，既大量消耗电能又污染环境，这一上百年来困绕照明业之难题。

因此具有节能超5倍、寿命长5倍、温度低3倍的超强特性，对节约电力资源、减轻温室效应起着极其重要的作用。

无极灯集节能、环保、健康、长寿命、性能稳定为一身，是照明领域的一次革命，是名副其实的“第四代光源”，必将是现行光源的必然取代品。

随着全球能源危机的愈发严重，资源的浪费、污染的加重、生态的破坏，人类的生存已面临严重的挑战，倡导建设“节能型社会”已被全球多数国家认可，“节能、减排”已列为世界各国发展国策。

无极灯作为节能环保光源的先锋，其发展前景将不可限量，也是经销商千载难逢的商机所在。

无极灯无比优越的性能决定了它适应范围非常广泛,应用在：太阳能、道路、庭院、广场、工厂、矿山、隧道、港口、船舶等照明领域。

低频无极灯工作原理：低频无极灯没有传统光源的灯丝和电极，主要由高频发生器、功率耦合器和玻璃泡壳三部分组成，通过电磁感应方式将能量耦合到灯泡内，是综合功率电子学、等离子体学、磁性材料学等理论开发出来的高新技术照明产品。

灯泡内充有适量的特种气体，高频能量使之电离或激发，激发后的原子从较高能级返回基态时，发出紫外光子，紫外光子激发泡壳内壁的荧光粉产生可见光。

它的创新点为：无灯丝和电极，去除了制约传统光源寿命的灯丝和电极，使低频无极灯的有效使用寿命大大延长。

避免了传统光源的灯丝电极损耗等一系列制约灯寿命和性能的难题，从而提高了整个照明系统的性能和寿命。

是新一代技术已成熟且已产品化的实用型长寿命、高光效的光源。

低频无极灯技术特点：低频无极灯的显著优点是：超长的寿命、高光效、高功率因素、稳定光通量输出、高可靠性、高显色性、低谐波含量、低温快速启动、宽色温范围、瞬时再启动、无频闪和无眩光，所以能够为用户带来以下好处：高效节能、降低换灯成本、大幅度减少维护费用等等。

无极灯优缺点传统电光源不论是白炽灯还是高、低压气体放电灯，都是由一个玻壳和一根灯丝组成，电能通过灯丝进入灯泡转换为光能。

而无极灯则是通过把高频电磁场能量以感应方式耦合进灯泡内，使灯泡内的气体雪崩电离形成等离子体，等离子体受激发原子返回基态时自发辐射出254n m的紫外线，灯泡内壁荧光粉受到紫外线激发而发出可见光。

无极灯主要特点1、长寿命：因灯泡内无灯丝无电极，采用高频电磁耦合方式工作，使用寿命可长达6万小时以上，为白炽灯的60倍、金卤灯的12倍。

2、高光效高节能：无极灯的光效大约为60L m/W，与普通白炽灯、金卤灯和普通节能灯相比，分别节能80%以上、60%以上和20%以上。

3、无闪烁：普通照明是在50H z的工作频率下发光，由此而产生的频闪引起人眼疲劳。

而无极灯的工作频率为2.65M H z，从根本上消除频闪，是真正环保型的“绿色照明”。

4、显色性好：无极灯显色指数＞80。

5、高功率因数；无极灯因数＞0.95，解决了无功补偿问题。

6、工作电压范围宽：无极灯电压在180V-255V的范围内波动，灯照常启动并能稳定工作，功率不会受到电压波动而改变。

7、可频繁开关：由于采用高频电磁耦合方式工作，无极灯完全克服了灯丝启动受冲击而损坏的弊端，频繁开关对灯的寿命没有任何影响。

8、环保效应：无极灯不采用液态汞(水银)和其它有害气体，完全符合国家环保要求。

9、快速启动：由于采用高频电磁耦合方式工作，无极灯不存在普通汞灯、金卤灯、荧光灯启动时的灯丝预热问题，能达到快速启动。

10、低温启动：由于无极灯不存在灯丝预热温度的问题，在零下20℃时也可以正常启动。

11、适用温度范围宽：在-20℃-50℃的温度范围内都能正常工作。
