艾默生分立式开关电源系统监控模块故障造成整流模块限流或无输出情况的应急处理措施一、艾默生分立式开关电源的电池管理限流控制逻辑1、限流的前提条件：电池充电电流超过监控单元所设定的充电限流点。
2、如果出现直流欠压告警，则不继续限流，保护性转浮充，并放开限流点。
3、如果出现电池熔断器断告警，则不继续限流，保护性转浮充，并放开限流点。
4、如果出现直流屏通信中断告警，则不继续限流，保护性转浮充，并放开限流点。
因此，艾默生分立式开关电源系统不会因为直流屏负载电流、电池电流错误显示为0，或电池熔断器断误告警等故障造成整流模块限流而导致直流欠压的情况出现。
二、艾默生100A整流模块的限流控制逻辑1、新型R48-5800整流模块：当整流模块已经在限流状态下，若监控模块故障，或者监控模块断电，新型R48-5800整流模块在5分钟之后会自动恢复为缺省输出方式，即：输出53.5V，放开限流点；当整流模块不在限流状态，若监控模块故障，或者监控模块断电，系统保持限流放开状态。
2、老型号的100A整流模块：当整流模块已经在限流状态时，若监控模块故障，或者监控模块断电，需断开整流模块交流输入电，复位后重启，即可恢复缺省输出方式，即：输出53.5V，放开限流点；当整流模块不在限流状态，若监控模块故障，或者监控模块断电，系统保持限流放开状态。
三、监控模块故障造成整流模块限流或无输出情况的应急处理措施当电源系统监控模块故障，或因一些其他因素导致在市电正常情况下，造成整流模块误限流或无输出的情况，对于不同型号电源系统的应急处理措施如下：1、Netsure801电源系统：立即把监控模块断电，大约五分钟之后，所有整流模块可恢复正常输出。
再更换新监控模块，或排除其他故障因素。
2、PS481000/100、PS481000-2/100、PS481000-5/100电源系统：立即把监控模块断电，切断所有整流模块的交流输入电源，待整流模块全部复位后，合上所有整流模块的交流输入断路器，则所有整流模块可恢复正常输出。

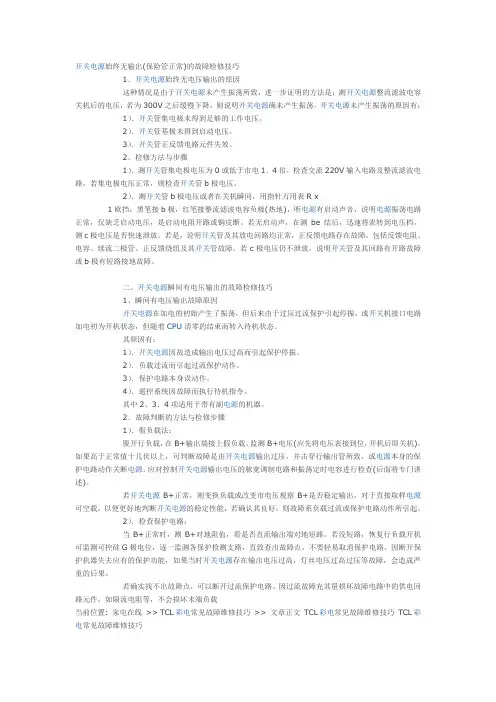

开关电源始终无输出(保险管正常)的故障检修技巧1．开关电源始终无电压输出的原因这种情况是由于开关电源未产生振荡所致，进一步证明的方法是；测开关电源整流滤波电容关机后的电压，若为300V之后缓慢下降，则说明开关电源确未产生振荡。
开关电源未产生振荡的原因有：1）．开关管集电极未得到足够的工作电压。
2）．开关管基极未得到启动电压。
3）．开关管正反馈电路元件失效。
2。
检修方法与步骤1）．测开关管集电极电压为0或低于市电1．4倍，检查交流220V输入电路及整流滤波电路，若集电极电压正常，则检查开关管b极电压。
2）．测开关管b极电压或者在关机瞬间，用指针万用表R x1欧挡，黑笔接b极，红笔接整流滤波电容负极(热地)，听电源有启动声音，说明电源振荡电路正常，仅缺乏启动电压，是启动电阻开路或铜皮断。
若无启动声，在测be结后，迅速将表转到电压档，测c极电压是否快速泄放。
若是，说明开关管及其放电回路均正常，正反馈电路存在故障，包括反馈电阻、电容、续流二极管、正反馈绕组及其开关管故障。
若c极电压仍不泄放，说明开关管及其回路有开路故障或b极有短路接地故障。
二、开关电源瞬间有电压输出的故障检修技巧1、瞬间有电压输出故障原因开关电源在加电的初始产生了振荡，但后来由于过压过流保护引起停振，或开关机接口电路加电初为开机状态，但随着CPU清零的结束而转入待机状态。
其原因有：1）．开关电源因故造成输出电压过高而引起保护停振。
2）．负载过流而引起过流保护动作。
3）．保护电路本身误动作。
4）．遥控系统因故障而执行待机指令。
其中2、3、4项适用于带有副电源的机器。
2．故障判断的方法与检修步骤1）．假负载法：脱开行负载，在B+输出端接上假负载，监测B+电压(应先将电压表接到位，开机后即关机)。
如果高于正常值十几伏以上，可判断故障是由开关电源输出过压，并击穿行输出管所致，或电源本身的保护电路动作关断电源。
应对控制开关电源输出电压的脉宽调制电路和振荡定时电容进行检查(后面将专门讲述)。

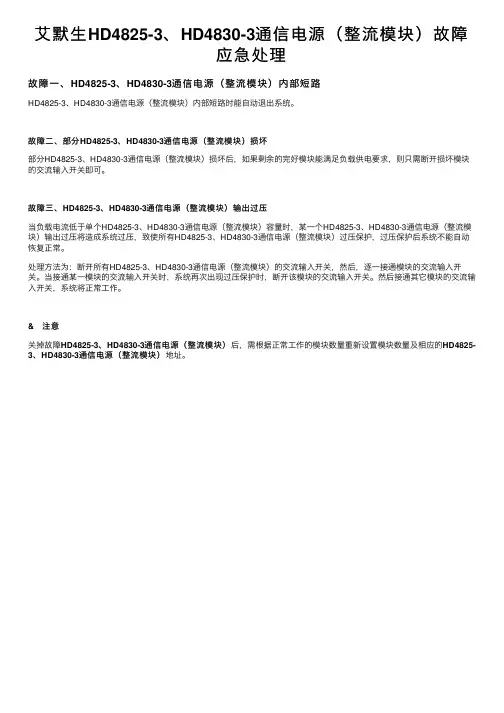

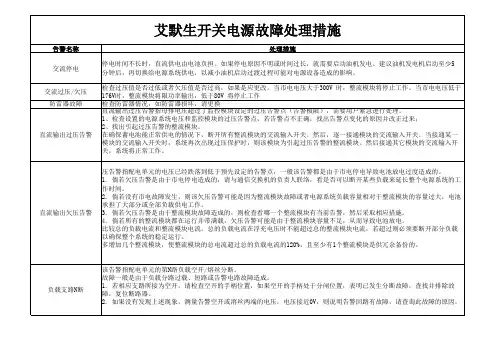

艾默⽣HD4825-3、HD4830-3通信电源（整流模块）故障
应急处理
故障⼀、HD4825-3、HD4830-3通信电源（整流模块）内部短路
HD4825-3、HD4830-3通信电源（整流模块）内部短路时能⾃动退出系统。
故障⼆、部分HD4825-3、HD4830-3通信电源（整流模块）损坏
部分HD4825-3、HD4830-3通信电源（整流模块）损坏后，如果剩余的完好模块能满⾜负载供电要求，则只需断开损坏模块的交流输⼊开关即可。
故障三、HD4825-3、HD4830-3通信电源（整流模块）输出过压
当负载电流低于单个HD4825-3、HD4830-3通信电源（整流模块）容量时，某⼀个HD4825-3、HD4830-3通信电源（整流模块）输出过压将造成系统过压，致使所有HD4825-3、HD4830-3通信电源（整流模块）过压保护，过压保护后系统不能⾃动恢复正常。
处理⽅法为：断开所有HD4825-3、HD4830-3通信电源（整流模块）的交流输⼊开关，然后，逐⼀接通模块的交流输⼊开关。
当接通某⼀模块的交流输⼊开关时，系统再次出现过压保护时，断开该模块的交流输⼊开关。
然后接通其它模块的交流输⼊开关，系统将正常⼯作。
& 注意
关掉故障HD4825-3、HD4830-3通信电源（整流模块）
通信电源（整流模块）后，需根据正常⼯作的模块数量重新设置模块数量及相应的HD4825-通信电源（整流模块）地址。
3、HD4830-3通信电源（整流模块）。
GZDW微机型高频开关直流电源操作使用说明无锡市凯杰电器有限公司编制第一部分、系统一、系统概述GZD（W）微机型高频直流电源，是专为电力系统设计的一种较为理想的直流电源系统。
其主要功用是为电力系统变电所的高低压开关设备提供必要的操作电源，为继电保护或微机保护装置提供工作电源以及作为事故照明、应急电源和他直流用电设备电源。
由于本直流电源系统采用了新型高频开关电源模块和微机监控单元，电源的质量和系统的工作可靠性有显著提高，并可实现蓄电池的充、放电智的智能化管理和在线检测、直流电源系统数据的适时监控、报警及远程控制，因此，它广泛的用于现代的无人职守变电所、发电厂，也同样适用于通信部门、计算机房、医院、宾馆以及高层建筑的供电领域，应用十分广泛。
二、系统构成GZD（W）微机型直流电源系统主要由高频开关电源模块、监控微机单元、蓄电池组及馈出线路等部分组成。
1、高频开关电源模块本公司高频开关电源模块统一采用艾默生高频开关电源模块，为本直流电源系统核心部件。
其功用如下：a、为蓄电池组提供均充、浮充电电流；b、为电站所有直流用电设备提供正常负荷电流。
2、蓄电池组蓄电池组在本系统中作为电能储备装置，在交流电源中断或高频充电模块不能正常工作时向负载提供电能。
情况如下：a、正常情况下蓄电池组处于受电工作状态，即接受高频开关电源模块提供的浮充或均充电电流，确保满容量；b、在事故或大功率冲击性用电负载工作时为用电设备提供电能。
3、微机监控单元a、监控蓄电池均、浮充电的智能化管理；b、监视直流电源系统并在系统出现异常时发出告警信息。
监视的模拟量如：合闸母线电压、蓄电池组电压/电流/、控制母线电压/电流等监视的开关量如：直流开关状态、熔断器状态、绝缘状态、模块状态等；c、和上位机通讯联系，实现遥信、遥测上传。
4、馈出线路将直流电源分配和输送到各用电负荷。
包括直流断路器和出线。
三、功能特点1、系统采用了高频开关电源模块并采用N+1模式运行，电压质量和系统可靠性大大提高2、系统采用了微机系统监控，实现了系统和蓄电池的智能化管理和远程通讯，可实现电站无人职守。

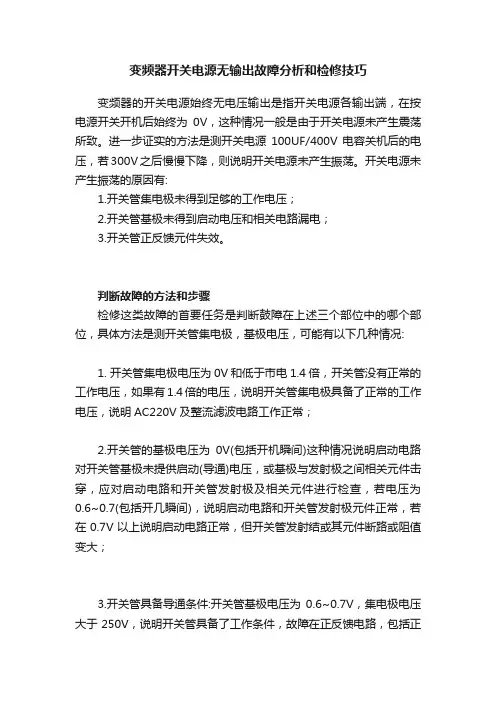

变频器开关电源无输出故障分析和检修技巧
变频器的开关电源始终无电压输出是指开关电源各输出端，在按电源开关开机后始终为0V，这种情况一般是由于开关电源未产生震荡所致。
进一步证实的方法是测开关电源100UF/400V电容关机后的电压，若300V之后慢慢下降，则说明开关电源未产生振荡。
开关电源未产生振荡的原因有:
1.开关管集电极未得到足够的工作电压；
2.开关管基极未得到启动电压和相关电路漏电；
3.开关管正反馈元件失效。
判断故障的方法和步骤
检修这类故障的首要任务是判断鼓障在上述三个部位中的哪个部位，具体方法是测开关管集电极，基极电压，可能有以下几种情况:
1.开关管集电极电压为0V和低于市电1.4倍，开关管没有正常的工作电压，如果有1.4倍的电压，说明开关管集电极具备了正常的工作电压，说明AC220V及整流滤波电路工作正常；
2.开关管的基极电压为0V(包括开机瞬间)这种情况说明启动电路对开关管基极未提供启动(导通)电压，或基极与发射极之间相关元件击穿，应对启动电路和开关管发射极及相关元件进行检查，若电压为0.6~0.7(包括开几瞬间)，说明启动电路和开关管发射极元件正常，若在0.7V以上说明启动电路正常，但开关管发射结或其元件断路或阻值变大；
3.开关管具备导通条件:开关管基极电压为0.6~0.7V，集电极电压大于250V，说明开关管具备了工作条件，故障在正反馈电路，包括正
反馈电阻，电容，续流二极管及开关变压器正反馈绕组及其之间的连接应制板。

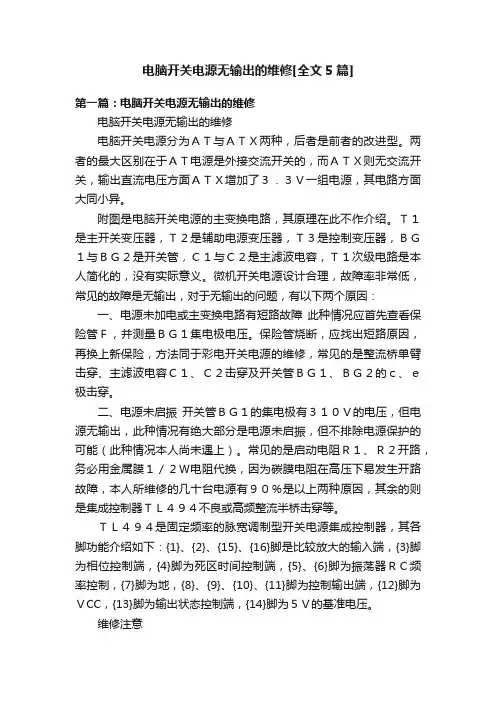

电脑开关电源无输出的维修[全文5篇]第一篇：电脑开关电源无输出的维修电脑开关电源无输出的维修电脑开关电源分为ＡＴ与ＡＴＸ两种，后者是前者的改进型。
两者的最大区别在于ＡＴ电源是外接交流开关的，而ＡＴＸ则无交流开关，输出直流电压方面ＡＴＸ增加了３．３Ｖ一组电源，其电路方面大同小异。
附图是电脑开关电源的主变换电路，其原理在此不作介绍。
Ｔ１是主开关变压器，Ｔ２是辅助电源变压器，Ｔ３是控制变压器，ＢＧ１与ＢＧ２是开关管，Ｃ１与Ｃ２是主滤波电容，Ｔ１次级电路是本人简化的，没有实际意义。
微机开关电源设计合理，故障率非常低，常见的故障是无输出，对于无输出的问题，有以下两个原因：一、电源未加电或主变换电路有短路故障此种情况应首先查看保险管Ｆ，并测量ＢＧ１集电极电压。
保险管烧断，应找出短路原因，再换上新保险，方法同于彩电开关电源的维修，常见的是整流桥单臂击穿、主滤波电容Ｃ１、Ｃ２击穿及开关管ＢＧ１、ＢＧ２的ｃ、ｅ极击穿。
二、电源未启振开关管ＢＧ１的集电极有３１０Ｖ的电压，但电源无输出，此种情况有绝大部分是电源未启振，但不排除电源保护的可能（此种情况本人尚未遇上）。
常见的是启动电阻Ｒ１、Ｒ２开路，务必用金属膜１／２Ｗ电阻代换，因为碳膜电阻在高压下易发生开路故障，本人所维修的几十台电源有９０％是以上两种原因，其余的则是集成控制器ＴＬ４９４不良或高频整流半桥击穿等。
ＴＬ４９４是固定频率的脉宽调制型开关电源集成控制器，其各脚功能介绍如下：{1}、{2}、{15}、{16}脚是比较放大的输入端，{3}脚为相位控制端，{4}脚为死区时间控制端，{5}、{6}脚为振荡器ＲＣ频率控制，{7}脚为地，{8}、{9}、{10}、{11}脚为控制输出端，{12}脚为ＶCC，{13}脚为输出状态控制端，{14}脚为５Ｖ的基准电压。
维修注意１．微机开关电源均有空载保护，试用时应在＋５Ｖ接２Ω假负载。
２．主滤波电容一般采用２２０μＦ／２００Ｖ，维修可用２２０μＦ／４００Ｖ彩电用电容代用，必须全换，不能混用。
