第四节废气涡轮增压器以及增压系统演示文稿

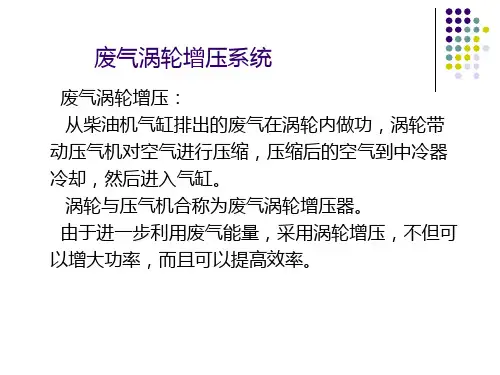

简述废气涡轮增压系统的组成与工作原理废气涡轮增压系统是一种常见的汽车动力系统，其主要作用是通过增加进气气流的压力，提高发动机的进气效率，从而提升发动机的输出功率和扭矩。

本文将对废气涡轮增压系统的组成和工作原理进行简述。

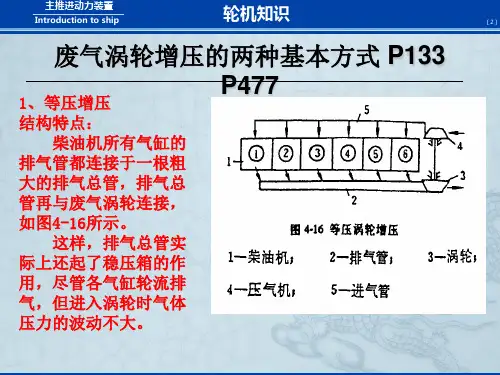

一、组成废气涡轮增压系统主要由废气涡轮、增压器、废气管道和冷却系统组成。

1. 废气涡轮：废气涡轮是废气涡轮增压系统的核心部件，它由涡轮轮盘、涡轮轴和涡轮壳体组成。

废气涡轮通过利用发动机排气中的废气能量，将废气的动能转化为涡轮轮盘的旋转动能。

2. 增压器：增压器是废气涡轮增压系统的另一个重要组成部分，它由压气机和涡轮轴连接在一起，通过涡轮轮盘的旋转驱动压气机工作。

增压器的作用是将进气气流压缩，提高进气气流的密度，并将压缩后的气流送入发动机。

3. 废气管道：废气管道用于将发动机排出的废气引导到废气涡轮，使废气涡轮能够转动并驱动增压器工作。

4. 冷却系统：废气涡轮增压系统还配备了冷却系统，用于降低废气涡轮和增压器的工作温度，提高其工作效率和寿命。

冷却系统通常由冷却液循环系统和涡轮壳体上的冷却片组成。

二、工作原理废气涡轮增压系统的工作原理可以简述为以下几个步骤：1. 排气过程：在发动机的排气过程中，废气被排出并经过废气管道进入废气涡轮。

废气的动能使得涡轮轮盘开始旋转。

2. 涡轮传动：废气涡轮的旋转驱动涡轮轴转动，涡轮轴与增压器上的压气机连接在一起。

涡轮轴的转动使压气机开始工作，将进气气流进行压缩。

3. 压缩过程：压气机将进气气流进行压缩，提高气流的密度和压力。

压缩后的气流通过增压器的出口进入发动机的进气道。

4. 燃烧过程：进入发动机的压缩空气与燃油混合后，进行燃烧，释放出能量驱动发动机工作。

由于增压器的作用，进入发动机的气流密度增加，使得燃烧效率提高，从而提高了发动机的输出功率和扭矩。

5. 冷却过程：废气涡轮和增压器在工作过程中会产生大量热量，为了保持其工作效率和寿命，冷却系统通过循环冷却液和冷却片的方式，将热量带走，保持涡轮和增压器的工作温度在合适范围内。

述说废气涡轮增压控制系统的工作原理废气涡轮增压控制系统是一种现代化的汽车动力系统，它通过利用发动机排出的废气来驱动涡轮增压器，从而提高发动机的输出功率和扭矩。

在这个系统中，控制单元是至关重要的组成部分，它负责监测和调整各种参数以确保系统能够正常工作。

下面将详细介绍废气涡轮增压控制系统的工作原理。

一、废气涡轮增压器的工作原理废气涡轮增压器是一个由涡轮和压缩机组成的装置。

当发动机运转时，排出的废气被引导到涡轮上，使其旋转并驱动压缩机。

此时，进入压缩机的空气被加速并加热，从而提高了其密度和压力。

最终，这些高温高压空气被输送到发动机中进行燃烧，并产生更多的功率和扭矩。

二、控制单元的工作原理1.传感器控制单元通过安装在发动机上的各种传感器来监测发动机运行状态。

例如，空气流量传感器可以监测进气量，发动机转速传感器可以监测发动机转速，氧气传感器可以监测排放气体中的氧气含量等。

这些传感器将收集到的数据发送给控制单元进行处理。

2.控制策略控制单元根据预设的控制策略来调整废气涡轮增压系统的工作状态。

例如，在加速时，系统需要提供更多的增压来产生更多的动力。

此时，控制单元会根据加速踏板位置、发动机转速等参数来调整涡轮增压器的工作状态，并确保增压器能够在最短时间内达到最大输出。

3.防抢油门在一些情况下，如发动机超负荷或过热等情况下，废气涡轮增压系统可能会产生过高的压力和温度。

为了避免这种情况的发生，控制单元还配备了防抢油门功能。

当系统检测到过高的压力或温度时，它会自动减少油门开度并降低涡轮增压器的输出功率。

三、废气涡轮增压系统工作原理总结废气涡轮增压控制系统的工作原理可以总结为以下几个步骤：1.发动机排出废气进入涡轮增压器2.涡轮增压器旋转并驱动压缩机3.压缩机将空气加速并加热，提高其密度和压力4.高温高压空气被输送到发动机中进行燃烧，产生更多的功率和扭矩5.控制单元通过传感器监测发动机状态，并根据预设的控制策略调整系统工作状态6.防抢油门功能可以避免系统过载或过热等情况的发生。

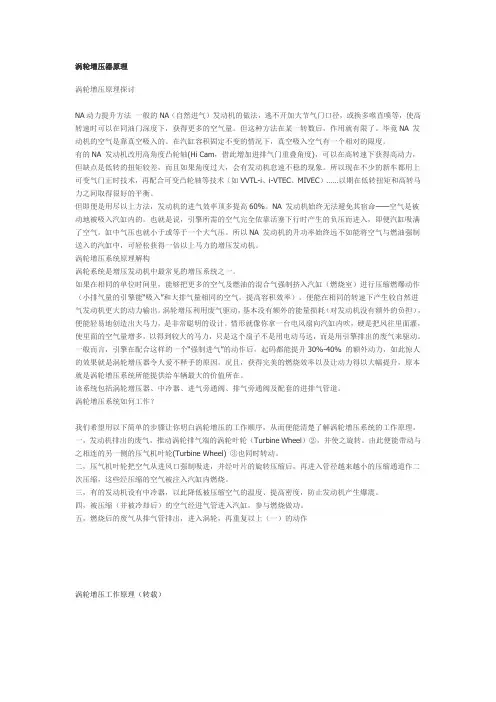

涡轮增压器原理涡轮增压原理探讨NA动力提升方法一般的NA（自然进气）发动机的做法，逃不开加大节气门口径，或换多喉直喷等，使高转速时可以在同油门深度下，获得更多的空气量。

但这种方法在某一转数后，作用就有限了。

毕竟NA 发动机的空气是靠真空吸入的。

在汽缸容积固定不变的情况下，真空吸入空气有一个相对的限度。

有的NA 发动机改用高角度凸轮轴(Hi Cam，借此增加进排气门重叠角度)，可以在高转速下获得高动力，但缺点是低转的扭矩较差，而且如果角度过大，会有发动机怠速不稳的现象。

所以现在不少的新车都用上可变气门正时技术，再配合可变凸轮轴等技术（如VVTL-i、i-VTEC、MIVEC）……以期在低转扭矩和高转马力之间取得很好的平衡。

但即便是用尽以上方法，发动机的进气效率顶多提高60%。

NA 发动机始终无法避免其宿命——空气是被动地被吸入汽缸内的。

也就是说，引擎所需的空气完全依靠活塞下行时产生的负压而进入，即便汽缸吸满了空气，缸中气压也就小于或等于一个大气压。

所以NA 发动机的升功率始终远不如能将空气与燃油强制送入的汽缸中，可轻松获得一倍以上马力的增压发动机。

涡轮增压系统原理解构涡轮系统是增压发动机中最常见的增压系统之一。

如果在相同的单位时间里，能够把更多的空气及燃油的混合气强制挤入汽缸（燃烧室）进行压缩燃爆动作（小排气量的引擎能“吸入”和大排气量相同的空气，提高容积效率），便能在相同的转速下产生较自然进气发动机更大的动力输出。

涡轮增压利用废气驱动，基本没有额外的能量损耗（对发动机没有额外的负担），便能轻易地创造出大马力，是非常聪明的设计。

情形就像你拿一台电风扇向汽缸内吹，硬是把风往里面灌，使里面的空气量增多，以得到较大的马力，只是这个扇子不是用电动马达，而是用引擎排出的废气来驱动。

一般而言，引擎在配合这样的一个“强制进气”的动作后，起码都能提升30%-40% 的额外动力，如此惊人的效果就是涡轮增压器令人爱不释手的原因。
