这个文件中的文本是废气涡轮增压控制系统的工作原理？废气涡轮增压控制系统（Exhaust Gas Turbocharger Control System，简称EGTCS）是一种用于汽车发动机的先进技术。
它通过使用涡轮增压器将废气能量转化为机械能，从而提高发动机效能，提高燃油经济性和减少尾气排放。
本文将详细介绍废气涡轮增压控制系统的工作原理。
1. 废气涡轮增压器的基本原理废气涡轮增压器由两个栅栏相对呼应的轮子构成，一个轴向的涡轮叶轮和一个叶轮泵。
废气涡轮增压器的工作原理基于流体动力学的原理。
当发动机燃烧过程中产生的高温废气通过排气管排出时，废气进入涡轮叶轮，并加速旋转。
涡轮叶轮则通过轴传递其动能给压气机叶轮，从而使压气机叶轮加速旋转以产生进气压力。
2. 废气涡轮增压控制系统的组成废气涡轮增压控制系统由多个部分组成，包括废气涡轮增压器、控制阀、传感器和控制模块等等。
2.1 废气涡轮增压器废气涡轮增压器是废气涡轮增压控制系统的核心部件。
它负责将发动机产生的废气能转化为机械能，提供额外的进气压力给发动机。
2.2 控制阀控制阀是废气涡轮增压控制系统的关键组成部分。
它通常包括进气阀和出气阀。
进气阀可以控制进气流量，以调整涡轮叶轮的旋转速度；出气阀则可以调节压气机和排气系统之间的连接，以控制进气压力。
2.3 传感器传感器用于感知废气涡轮增压系统的参数，如进气温度、进气压力和涡轮旋转速度等。
这些数据可以帮助控制模块进行精确的控制和调整。
2.4 控制模块控制模块是废气涡轮增压控制系统的大脑，负责处理传感器数据，并根据预设的控制策略来控制各个执行器的工作。
控制模块可以根据发动机负荷和转速等参数实时调整涡轮增压器的工作状态，以达到最佳的动力输出和燃油经济性。
3. 废气涡轮增压控制系统的工作过程废气涡轮增压控制系统的工作过程可以总结为以下几个步骤：3.1 探测进气压力和温度在发动机运行时，传感器会实时感知进气气流的压力和温度。
涡轮增压器的工作原理涡轮增压器是一种通过利用废气动力来增加内燃机进气压力的设备，从而提高发动机的功率输出。
涡轮增压器的工作原理基于涡轮机和压气机的组合，通过废气的能量来驱动涡轮机，进而带动压气机增加进气压力，从而提高发动机的效率和性能。
涡轮增压器的工作原理可以分为以下几个步骤：1. 废气驱动涡轮机，在内燃机工作时，燃烧室中产生的废气被排出，这些废气具有一定的动能。
涡轮增压器利用这些废气的动能来驱动涡轮机。
废气通过排气管进入涡轮增压器，并作用在涡轮叶片上，使涡轮机产生旋转运动。
2. 涡轮机带动压气机，涡轮机的旋转运动通过轴传递到压气机，压气机的主要作用是将空气压缩，增加进气压力。
压气机通常由多级叶片组成，每级叶片都会对空气进行压缩，最终将压缩后的空气送入发动机。
3. 增加进气压力，通过涡轮增压器的作用，发动机进气压力得到增加，这意味着更多的空气可以进入发动机燃烧室，从而提高燃烧效率。
在相同燃料供给的情况下，增加进气压力可以使发动机产生更大的功率输出。
涡轮增压器的工作原理可以简单地理解为“废气驱动涡轮机，涡轮机带动压气机，增加进气压力”，这一过程实现了废气的再利用，提高了发动机的功率输出和燃烧效率。
涡轮增压器的工作原理使得发动机可以在不增加排量的情况下获得更大的功率输出，这对于提高发动机的动力性能和燃油经济性都具有重要意义。
因此，涡轮增压技术在汽车、船舶、飞机等内燃机领域得到了广泛的应用。
总之，涡轮增压器的工作原理是通过利用废气的能量来增加发动机的进气压力，从而提高发动机的功率输出和燃烧效率。
这一技术的应用使得内燃机在性能和经济性上都得到了显著的提升。
废气涡轮增压器的组成及工作原理1. 引言废气涡轮增压器作为内燃机的一种动力增压装置，在汽车、船舶和航空发动机等领域得到了广泛的应用。
它通过有效利用废气能量，提升了发动机的功率性能和燃油利用率，是现代发动机技术中的重要组成部分。
本文将从深度和广度的角度，全面评估和深入探讨废气涡轮增压器的组成及工作原理，以便读者能更全面、深刻地理解这一主题。
2. 废气涡轮增压器的组成废气涡轮增压器主要由涡轮组件、中央轴、压气壳、轴承和密封件等几大部分组成。
2.1 涡轮组件涡轮组件是废气涡轮增压器的核心部件，它由涡轮转子和涡轮壳体组成。
涡轮转子上密集排列着叶轮，当排放废气通过涡轮壳体进入涡轮组件时，废气的能量将被转化成旋转动能，推动涡轮转子旋转。
而涡轮壳体则承载了涡轮转子，并将排放废气引导至涡轮转子。
2.2 中央轴中央轴连接了涡轮组件和压气壳，是废气涡轮增压器如何将废气的动能转化为增压压力的关键部件。
当涡轮转子旋转时，中央轴也随之旋转，通过传递力量和转动动能，使压气壳内的新鲜空气得以受到压缩。
2.3 压气壳压气壳起到了将新鲜空气压缩的作用，它通过容纳压气轮和调节器，将新鲜空气压缩成高压空气，并输送至发动机燃烧室。
压气壳的设计和材料选择对废气涡轮增压器的工作效率和性能有着直接的影响。
2.4 轴承和密封件轴承和密封件是保证废气涡轮增压器长时间稳定运行的重要组成部分，它们不仅能减少摩擦和磨损，延长废气涡轮增压器的使用寿命，还能防止废气和新鲜空气之间的相互干扰和混合。
3. 废气涡轮增压器的工作原理废气涡轮增压器的工作原理是基于废气的动能和新鲜空气的压缩来实现的。
具体而言，废气从发动机排气孔中排出后，通过涡轮组件的涡轮壳体，推动涡轮转子旋转。
涡轮转子与中央轴相连，通过中央轴的转动，传递动能到压气壳内的压气轮，使得压气轮旋转并压缩新鲜空气。
压缩后的高压空气被送入发动机燃烧室，在混合燃料后，能够产生更强大的爆发力，提升了发动机的功率输出。

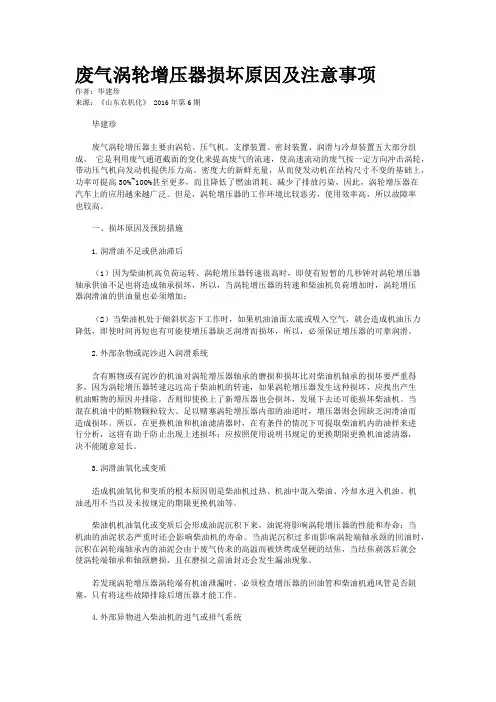

废气涡轮增压器损坏原因及注意事项作者：毕建珍来源：《山东农机化》 2016年第6期毕建珍废气涡轮增压器主要由涡轮、压气机、支撑装置、密封装置、润滑与冷却装置五大部分组成。
它是利用废气通道截面的变化来提高废气的流速，使高速流动的废气按一定方向冲击涡轮，带动压气机向发动机提供压力高、密度大的新鲜充量，从而使发动机在结构尺寸不变的基础上，功率可提高30%~100%甚至更多，而且降低了燃油消耗、减少了排放污染，因此，涡轮增压器在汽车上的应用越来越广泛。
但是，涡轮增压器的工作环境比较恶劣，使用效率高，所以故障率也较高。
一、损坏原因及预防措施1.润滑油不足或供油滞后（1）因为柴油机高负荷运转、涡轮增压器转速很高时，即使有短暂的几秒钟对涡轮增压器轴承供油不足也将造成轴承损坏，所以，当涡轮增压器的转速和柴油机负荷增加时，涡轮增压器润滑油的供油量也必须增加；（2）当柴油机处于倾斜状态下工作时，如果机油油面太底或吸入空气，就会造成机油压力降低，即使时间再短也有可能使增压器缺乏润滑而损坏，所以，必须保证增压器的可靠润滑。
2.外部杂物或泥沙进入润滑系统含有赃物或有泥沙的机油对涡轮增压器轴承的磨损和损坏比对柴油机轴承的损坏要严重得多，因为涡轮增压器转速远远高于柴油机的转速，如果涡轮增压器发生这种损坏，应找出产生机油赃物的原因并排除，否则即使换上了新增压器也会损坏，发展下去还可能损坏柴油机。
当混在机油中的赃物颗粒较大、足以赌塞涡轮增压器内部的油道时，增压器则会因缺乏润滑油而造成损坏。
所以，在更换机油和机油滤清器时，在有条件的情况下可提取柴油机内的油样来进行分析，这将有助于防止出现上述损坏；应按照使用说明书规定的更换期限更换机油滤清器，决不能随意延长。
3.润滑油氧化或变质造成机油氧化和变质的根本原因则是柴油机过热、机油中混入柴油、冷却水进入机油、机油选用不当以及未按规定的期限更换机油等。
柴油机机油氧化或变质后会形成油泥沉积下来，油泥将影响涡轮增压器的性能和寿命；当机油的油泥状态严重时还会影响柴油机的寿命。
涡轮增压执行器的工作原理
涡轮增压执行器（或称涡轮增压器）是一种用于汽车引擎的装置，通过利用废气动能来提高发动机的效能和动力输出。
以下为涡轮增压执行器的工作原理：
1. 废气驱动：涡轮增压执行器的核心部分是一个涡轮组件。
当发动机运转时，汽缸内产生的废气通过排气系统排出，并通过进气管道将废气引导到涡轮组件的进气侧。
2. 涡轮运转：进气侧的废气冲击涡轮叶片，使涡轮开始旋转。
涡轮组件通常使用轴承系统来减少摩擦和惯性阻力，确保涡轮的平稳运转。
3. 压气机工作：涡轮运转时，另一个位于涡轮组件另一侧的压气机组件也开始旋转。
压气机通常由数个轮叶片安装在同一轴上构成，与涡轮部分相连。
压气机通过涡轮的旋转产生动力，使气体被压缩。
4. 高压进气：由于压气机的工作，空气被压缩成高压气体，进而被推向引擎的进气管道。
由于压力的增加，高压气体使进气管道内空气的密度增加，达到更好的空燃比。
5. 提高动力输出：增加了进气管道中的氧气浓度和密度后，汽缸中的燃烧过程更加充分，提高了燃烧效率。
通过这种方式，涡轮增压执行器可以使引擎在相同排量下获得更高的动力输出。
需要注意的是，涡轮增压执行器需要一定的时间来达到最佳工
作状态。
通常在发动机运行初期，涡轮需要一定的排气流量和压力来驱动，因此在低转速下可能会存在涡轮滞后现象，被称为“涡轮拉力回应延迟”。
近年来，一些新型涡轮增压执行器设计采用了改进的轴承和涡轮技术，以提高对低速度扭矩需求的响应速度和效率。
Mitsubishi Exhaust Gas Turbocharger MET 18/22SRC (船用三菱MET18/22 SRC 废气涡轮增压器的维护及故障分析) 本文主要介绍现在船舶使用比较多的一种废气涡轮增压器三菱MET18/22 SRC在日常维护中的一些基本保养以及故障分析。
开文先介绍一下船舶废气涡轮增压器在船舶柴油机运行中的作用。
废气涡轮增压器是当柴油机运转时利用柴油机燃烧产生的废气中的动能驱动增压器的叶轮使得叶轮高速旋转，从而产生高压空气，将之送入燃烧室的设备。
高压的压缩空气会促进柴油机充分扫气，从而提高燃烧效率和柴油机的大功率输出性能，提高了柴油机的效率。
总之它在柴油机的运转工况、寿命、效率中起着至关重要的作用。
下面咱们就以MET18SRC机型做实例进行讲解。
一.增压器的整体结构图简介。
下图是MET18SRC机型的结构图。
图中我们可以清晰的看到增压器的结构组成，左侧部分是压气机侧，右侧是废气涡轮侧。
我们先介绍增压器的轴承部分，转子轴通过两个轴颈轴承70（Journal Bearing）支撑，在压气机侧还有71废气侧推力轴承（turbine side Trust Bearing）,73压气侧推力轴承（Compressor side trust bearig）。
在71与73中间还有63推力环（Trust Collar），轴承部分主要是这几个部分。
63 推力环轴承结构图在下图中我们可以更清晰的看到各个部件的示意图，具体名称可以对照示意图表。
图1 指示部件名称，图2 是转子内部件的详细结构图。
图3是部件名称图。
具体可以对照图示编号清楚的找到部件名称。
图1图2图3以上就是增压器的部件介绍，下边我们再看增压器的润滑系统以及空气呼吸阀。
二．废气涡轮增压器润滑系统以及空气呼吸阀。
废气涡轮增压的工作原理以废气涡轮增压的工作原理为标题，本文将详细介绍废气涡轮增压器的工作原理及其应用。
一、废气涡轮增压器的定义废气涡轮增压器是一种利用废气能量来增加发动机进气压力的装置。
它主要由废气涡轮、压气机和废气管道组成。
二、废气涡轮增压器的工作原理废气涡轮增压器的工作原理基于涡轮机械的运动原理。
当废气从发动机排气管进入废气涡轮增压器时，废气的能量被转化为涡轮叶片的动能，推动涡轮高速旋转。
涡轮与压气机轴相连，涡轮的旋转也带动压气机旋转，使压气机中的压气机叶片产生吸气和压气动作。
这样，通过废气涡轮增压器，可以将更多的空气压缩送入发动机，提高发动机进气压力和气缸进气量，从而增加发动机的功率和扭矩输出。
三、废气涡轮增压器的优势与应用1. 提高发动机动力性能：废气涡轮增压器能够提供额外的进气压力，使发动机在相同排量下获得更高的功率和扭矩输出。
特别是在高海拔地区或急剧变化的气候条件下，废气涡轮增压器可以弥补气压不足的影响，保持发动机的出色性能。
2. 提高燃油经济性：通过提高进气压力，废气涡轮增压器可以实现更好的燃烧效率，降低燃油消耗，提高燃油经济性。
3. 减少尾气排放：废气涡轮增压器可以提高发动机的进气量和燃烧效率，减少未燃烧的废气排放，降低排放污染。
4. 增加海拔适应性：废气涡轮增压器能够补偿高海拔地区的气压下降对发动机性能的影响，使发动机保持较高的输出功率。
5. 应用范围广泛：废气涡轮增压器广泛应用于汽车、摩托车、船舶、工程机械等发动机系统中，提高动力性能和燃油经济性。
四、废气涡轮增压器的发展趋势随着汽车工业的发展，废气涡轮增压器在汽车发动机上的应用越来越广泛。
未来，废气涡轮增压器将继续向更高效、更紧凑的方向发展，以提供更好的性能和经济性。
同时，随着新能源汽车的兴起，废气涡轮增压器也将在混合动力和电动汽车中发挥重要作用，提高动力性能和续航里程。
废气涡轮增压器通过利用废气能量提高发动机进气压力，从而提高发动机的动力性能和燃油经济性。
电控废气涡轮增压系统原理及增压压力不足的检修所谓发动机增压，就是将空气进行预压缩，然后再供入气缸的1种技术措施。
它通过提高进气的密度来增加进气量，从而可以使发动机的功率增加。
实践证明，在汽车发动机上采用增压技术后，不仅可以获得良好的动力性，而且燃油经济性也有所提高。
一、电控旁通阀式涡轮增压器的组成及原理电控旁通阀式涡轮增压器（即带有旁通阀的废气涡轮增压器）的组成如图1所示。
该系统的主要装置有涡轮增压器、膜片执行器、中间冷却器、排气旁通阀和机械式换气阀等。
系统的电控元件有发动机控制模块J220、增压压力调节电磁阀N75、增压空气再循环电磁阀N249、空气流量计G70、发动机转速传感器G28和增压压力传感器G31等。
1．涡轮增压器涡轮增压器由涡轮机、压气机及中间体三部分组成，如图2所示。
2．膜片执行器（膜片控制阀）膜片式控制阀的右室通大气，内有弹簧作用在膜片上。
左室则连到增压压力控制电磁阀N75。
与膜片连接的联动杆用来控制排气旁通阀的开启与关闭。
当左室压力低时，弹簧推动膜片左移，并带动联动杆将排气旁通阀关闭。
当左室压力高时，膜片右移，并通过联动杆将排气旁通阀打开，使部分排气直接排入大气，从而降低涡轮机转速和增压压力。
3．增压压力控制电磁阀增压压力控制电磁阀的结构如图3所示，增压压力控制电磁阀N75是1种两位三通式电磁阀。
其3个管口分别通高压空气端（增压器下游）、低压空气端（增压器上游）和增压器膜片执行器。
增压压力控制电磁阀N75的通断由发动机控制模块J220控制。
当电磁阀断电时，膜片执行器的左室与低压空气端连通。
当电磁阀通电时，膜片执行器的左室与高压空气端连通。
4．增压空气再循环电磁阀和机械阀大负荷行驶时，突然松开加速踏板，节气门开度迅速减小，而涡轮转速仍然较高，若不加以控制，增压空气继续流向节气门，可能造成节气门的损坏。
此时，发动机控制模块J220将增压空气再循环电磁阀（N249）打开，接通空气再循环机械阀的真空回路。
废气涡轮增压的工作原理废气涡轮增压器是一种利用汽车排气管排出的高温高压废气来驱动涡轮，从而提高发动机的进气压力和动力输出的设备。
涡轮增压器利用了废气的能量，将其转换成机械能，达到提高进气压力和提高发动机输出功率的目的。
工作原理：废气涡轮增压器的工作基于涡轮的原理，涡轮增压器包括一个轮盘和一个涡轮，涡轮被安装在进气管内且与其中一侧相邻的是轮盘。
废气在进气管内被喷出，进入到涡轮增压器中的涡轮盘。
进入轮盘后，废气首先会通过涡轮的叶片，从而产生一个强烈的旋涡。
涡轮的转动使得喷入涡轮增压器的大量空气被压缩并喷向发动机，从而提高发动机的动力输出。
涡轮增压器的工作过程可以简单地描述为下列过程：1.废气进入涡轮增压器：废气进入涡轮增压器的进气管，经过旋转叶片，产生旋涡。
2.涡轮旋转：废气旋涡的力量使涡轮开始旋转，随着转速增加，涡轮的叶片反向作用于废气的旋转系，而对发动机的进气进行压缩。
3.进气管供气：经压缩后的空气从涡轮增压器传输到进气管。
4.增压空气供给到发动机：涡轮增压器向发动机提供高压气体，增加发动机的输出功率和动力性能。
涡轮增压器可分为机械和电子两种类型。
机械涡轮增压器能够高效压缩空气，并将其供应给发动机以提高功率输出。
而电子涡轮增压器则采用计算机技术和电子控制系统将它们的输出能力更好地整合到整个系统中。
机械涡轮增压器的加速器在中高转速时具有较好的性能，但涡轮的惯性带来的滞后效应和运转阻力会影响低速性能的发挥。
为此，引进了电子涡轮增压器。
电子涡轮增压器通过调节增压器的输出能力，并协调与发动机的工作状态，从而提高发动机的功率和性能。
它采用了先进的计算机技术和电子控制系统，能够更准确地调整增压器的转速和输出能力，克服了机械涡轮增压器因转速不同造成的性能滞后问题。
同时，它还能对发动机的工况进行监控和分析，实现更高效的输出和更加合理的控制。
为了进一步提高动力性能和燃油经济性，发展了双涡轮增压器。
双涡轮增压器采用两个涡轮，其中一个小涡轮用于低速时的增压，另一个大涡轮则能够提供更大的增压效果，从而在中高速时提供更强的动力输出。
涡轮增压器工作原理涡轮增压器是一种利用废气能量来提高发动机进气压力和增加气缸进气量的装置。
它通过利用废气流动的动能来驱动涡轮叶轮旋转，进而驱动压气机压缩进气，提高进气压力，使得气缸内充入更多的空气燃料混合物，从而增加发动机的输出功率。
涡轮增压器由两个主要部份组成：涡轮和压气机。
涡轮位于废气管道中，它与发动机排气系统相连。
当发动机排气通过涡轮时，废气的动能被转化为涡轮叶轮的旋转动能。
涡轮叶轮与压气机叶轮通过一根轴连接在一起，当涡轮叶轮旋转时，压气机叶轮也会旋转。
压气机位于进气管道中，它与发动机的进气系统相连。
当涡轮叶轮旋转时，通过轴将动力传递给压气机叶轮，压气机叶轮开始旋转。
压气机叶轮的旋转会产生高压气体，将进气压力提高，并将压缩空气送入发动机的进气系统。
涡轮增压器的工作原理可以简单概括为以下几个步骤：1. 排气阶段：当发动机工作时，废气通过排气管道进入涡轮增压器。
废气的高温高压状态使得涡轮叶轮开始旋转。
2. 涡轮阶段：涡轮叶轮的旋转动能转化为压气机叶轮的旋转动能，通过轴将动力传递给压气机叶轮。
涡轮叶轮的旋转速度取决于废气流量和排气温度。
3. 压气机阶段：压气机叶轮的旋转会产生高压气体，将进气压力提高，并将压缩空气送入发动机的进气系统。
进气压力的提高使得气缸内充入更多的空气燃料混合物，从而提高发动机的输出功率。
涡轮增压器的工作原理可以带来以下几个优点：1. 提高发动机功率：通过增加进气压力，涡轮增压器可以提高发动机的输出功率，使得车辆具有更好的加速性能和爬坡能力。
2. 提高燃烧效率：增加进气压力可以使得气缸内充入更多的空气燃料混合物，提高燃烧效率，减少燃料消耗和排放。
3. 减少排气温度：涡轮增压器可以将废气的能量转化为涡轮叶轮的旋转动能，降低排气温度，减少对发动机的热负荷，提高发动机的寿命和可靠性。
4. 适应高海拔环境：在高海拔地区，空气稀薄，进气压力低，发动机输出功率下降。
涡轮增压器可以通过增加进气压力，弥补空气稀薄带来的功率损失。
废气涡轮增压系统的工作原理
工作原理如下：
1、通过压缩空气来增加进气量：它是利用发动机排出的废气惯性冲力来推动涡轮室内的涡轮，涡轮又带动同轴的叶轮，叶轮压送由空气滤清器管道送来的空气，使之增压进入气缸。
进入气缸的空气压力和密度增大，可以燃烧更多的燃料，相应增加燃料量和调整发动机的转速，就可以增加发动机的输出功率。
2、利用发动机排出的废气的能量：冲击装在排气系统中的涡轮，使之高速旋转，同时带动压气机一同旋转，压气机压缩进气，强制地将进气增压后压送到气缸中。
由于发动机功率与进气量成正比，因此可提高发动机功率。
3、内部会产生极高的压力：涡轮本体虽然有释放高压气体的孔，但是面对连续增压状态，仍显得有些不足，通过减压阀可使高压气体得以迅速释放，以便下一次的增压动作。
