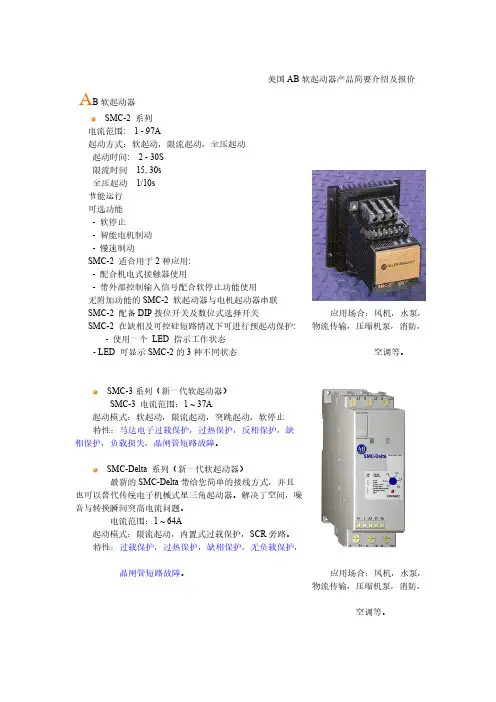

AB软启动器使用说明

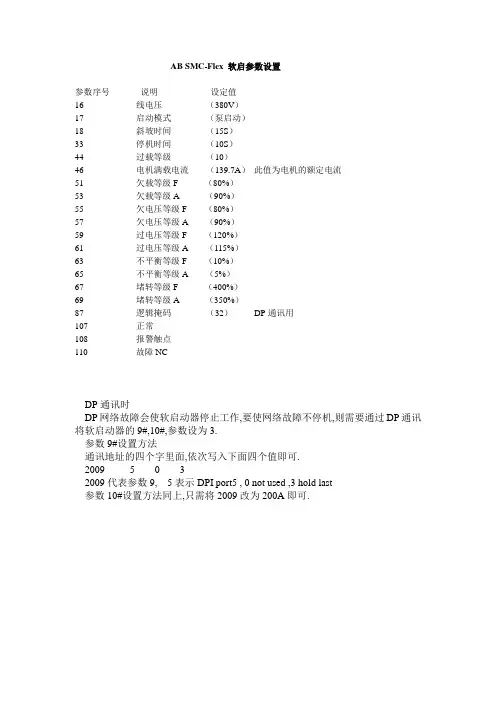

AB SMC-Flex 软启参数设置
参数序号说明设定值
16 线电压（380V）
17 启动模式（泵启动）
18 斜坡时间（15S）
33 停机时间（10S）
44 过载等级（10）
46 电机满载电流（139.7A）此值为电机的额定电流
51 欠载等级F （80%）
53 欠载等级A （90%）
55 欠电压等级F （80%）
57 欠电压等级A （90%）
59 过电压等级F （120%）
61 过电压等级A （115%）
63 不平衡等级F （10%）
65 不平衡等级A （5%）
67 堵转等级F （400%）
69 堵转等级A （350%）
87 逻辑掩码（32）DP通讯用
107 正常
108 报警触点
110 故障NC
DP通讯时
DP网络故障会使软启动器停止工作,要使网络故障不停机,则需要通过DP通讯将软启动器的9#,10#,参数设为3.
参数9#设置方法
通讯地址的四个字里面,依次写入下面四个值即可.
2009 5 0 3
2009代表参数9, 5表示DPI port5 , 0 not used ,3 hold last
参数10#设置方法同上,只需将2009改为200A即可.。

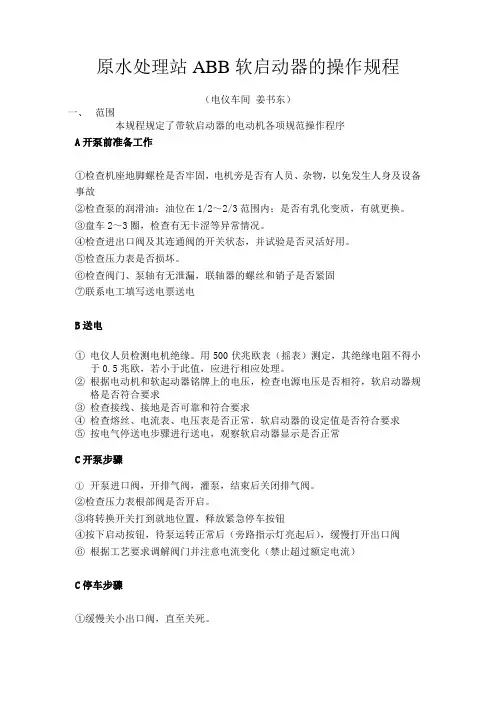

原水处理站ABB软启动器的操作规程（电仪车间姜书东）一、范围本规程规定了带软启动器的电动机各项规范操作程序A开泵前准备工作①检查机座地脚螺栓是否牢固，电机旁是否有人员、杂物，以免发生人身及设备事故②检查泵的润滑油：油位在1/2～2/3范围内；是否有乳化变质，有就更换。

③盘车2～3圈，检查有无卡涩等异常情况。

④检查进出口阀及其连通阀的开关状态，并试验是否灵活好用。

⑤检查压力表是否损坏。

⑥检查阀门、泵轴有无泄漏，联轴器的螺丝和销子是否紧固⑦联系电工填写送电票送电B送电①电仪人员检测电机绝缘。

用500伏兆欧表（摇表）测定，其绝缘电阻不得小于0.5兆欧，若小于此值，应进行相应处理。

②根据电动机和软起动器铭牌上的电压，检查电源电压是否相符，软启动器规格是否符合要求③检查接线、接地是否可靠和符合要求④检查熔丝、电流表、电压表是否正常，软启动器的设定值是否符合要求⑤按电气停送电步骤进行送电，观察软启动器显示是否正常C开泵步骤①开泵进口阀，开排气阀，灌泵，结束后关闭排气阀。

②检查压力表根部阀是否开启。

③将转换开关打到就地位置，释放紧急停车按钮④按下启动按钮，待泵运转正常后（旁路指示灯亮起后），缓慢打开出口阀⑥根据工艺要求调解阀门并注意电流变化（禁止超过额定电流）C停车步骤①缓慢关小出口阀，直至关死。

②按下停止按钮停电机，将急停按钮按下，将转换开关打到停止位置，关泵进口阀。

③如需停电，联系电气人员办理停电票D异常情况处理①合闸后，如果电动机不转要果断按下急停按钮停泵，通知电气人员断电进行检修。

绝不能一直启动，否则会烧毁电动机或发生其他事故②启动后，若电动机转速缓慢，启动困难，声音不正常或机械工作不正常，都应立即停泵，通知相应检修人员，排除故障后，才能重新启动③将故障情况及处理方法，详细记录E注意事项①严禁带负荷启停电动机②严禁连续启停软启动器③严禁未经负责人许可随意修改软启参数④严禁带软启动器用兆欧表测量绝缘。

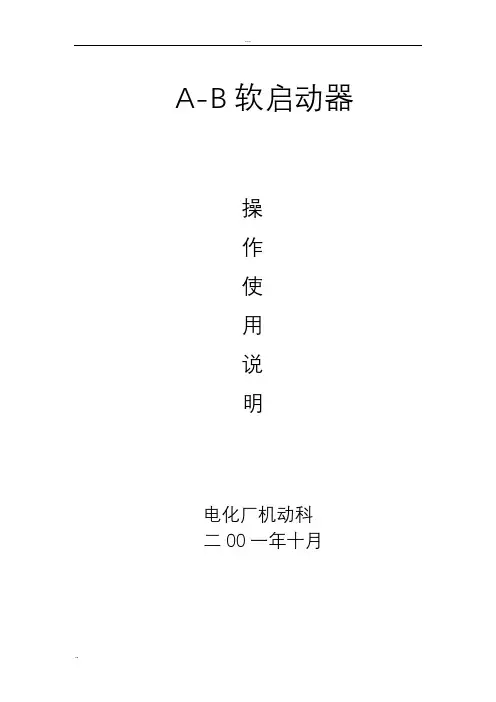

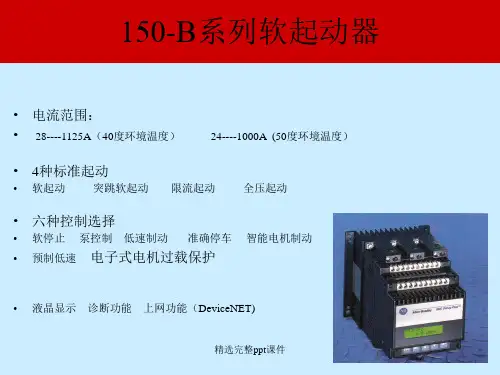

A B软启动操作使用说明 Revised by Petrel at 2021A-B软启动器操作使用说明电化厂机动科二00一年十月一．软启动器的起动方式选择┅┅┅┅┅ 2 二．软启动器的参数查看方法┅┅┅┅┅ 3 三．参数修改┅┅┅┅┅ 5四．常见故障信息及消除方法┅┅┅┅┅ 5 五．常见故障说明┅┅┅┅┅ 7 六．常用参数及说明┅┅┅┅┅ 8 七．软启动器的初次调试┅┅┅┅┅11软启动器使用操作说明一．软启动器的起动方式选择：软启动器的起动方式常用的有以下几种：1．软起动：该方式是最常用的起动方式，电动机可根据参数设定的初始转矩进行起动。

起动加速时间在0—30S之间，由用户自行调节。

起动斜坡加速期间，输出至电机的电压不断上升，当软启动器的控制器检测到电动机已达到额定转速状态，则输出电压将自动切换到全电压。

（若设定的起动时间为30S，在20S的时候如果电动机已达到额定转速，电机端电压已达到全电压，则不必等到30S）2．限流起动：限流起动顾名思义，限制电机的起动电流，该方式为电动机提供一固定电压的降压起动。

限流水平可由用户在电机满载电流的500-600%间调节，限流起动时间0—20S由用户设定。

在起动过程中，当软起动器的控制器检测到电机的额定转速时，输出电压将自动切换成全压输出，这点与软起动方式有些区别：软起动过程电压是无级不断增加的；而限流起动是始终以一固定电压起动的。

3．全压起动：该方式同一般设备的启动相同，一般来说，既然选用了软启动器就不太会选用该方式进行起动。

4．可选择的突跳起动：该起动功能一般是附加于软起动方式或限流起动方式之中，为电动机起动提供一个大提升转矩以克服负载惯性，突跳时间可由用户在—之间设定。

我厂采用的软起动方式主要有以下两种：1．限流加突跳起动方式：该方式主要用于PVC的水环压缩机、抽风机、鼓风机和排渣泵等设备，因为这些设备的电机容量较大，起动电流较大，其供电线路也较长，采用限流起动，可减少对配电室母线电压的影响，以免造成当大设备启动时，母线压降大，使照明及其他设备失电跳闸的情况发生。

软起动器操作手册软起动器操作手册一、设备介绍软起动器是一种集电机软起动、软停车、轻载节能和多种保护功能于一体的新型电机控制装置。

其操作使用需要一定的专业知识和技能，为了确保软起动器的正常运行和延长设备寿命，建议用户严格按照操作手册进行操作。

二、操作步骤1、打开软起动器的外壳保护门，将电机及传动部分正确安装并连接好。

2、连接输入电源，将电源线接入软起动器的输入端子。

注意三相电源需要保持平衡，不能出现缺相的情况。

3、连接输出电源，将电动机线接入软起动器的输出端子，注意线的颜色要与电机接线盒的颜色一致。

4、打开软起动器电源开关，此时电源指示灯应显示为亮。

5、调整电机的起动参数，包括初始电压、全电压和加速时间等。

这些参数可以根据电机的具体需求进行调整。

6、关闭外壳保护门，确保其紧密关闭。

7、在起动前应检查电源是否正常，手动检查软起动器的操作是否顺畅。

8、起动电机，观察电机的运行状态和软起动器的显示面板信息。

9、在电机运行过程中，要定期进行维护和检查，确保设备的正常运行。

三、注意事项1、操作过程中应切断电源，防止意外触电。

2、在调整电机参数时，应遵循厂家提供的建议范围，不得随意修改。

3、在安装和维修过程中，应使用厂家指定的工具和备件，不得使用其他替代品。

4、定期清理软起动器内的灰尘和杂物，保持设备清洁。

5、若出现故障，应立即切断电源，并联系专业人员进行维修。

四、常见故障及排除方法1、电机不能起动：检查电源是否正常，检查软起动器输入电源是否缺相，检查电机参数是否设置正确。

2、软起动器显示故障：查看故障代码，根据故障代码查找故障原因，并采取相应措施排除故障。

3、电机运行过程中出现异常声音：检查电机是否负载过大，检查电机参数是否设置正确，检查电机轴承是否损坏。

4、软起动器外壳发热：检查散热是否良好，检查内部元件是否损坏。

五、维护与保养1、定期检查软起动器的外壳保护门是否紧闭，以确保良好的散热性能。

2、定期清理软起动器内部的灰尘和杂物，防止对设备运行产生不良影响。

A-B软启动器操作使用说明一．软启动器的起动方式选择┅┅┅┅┅ 2 二．软启动器的参数查看方法┅┅┅┅┅ 3 三．参数修改┅┅┅┅┅ 5 四．常见故障信息及消除方法┅┅┅┅┅ 5 五．常见故障说明┅┅┅┅┅7 六．常用参数及说明┅┅┅┅┅8 七．软启动器的初次调试┅┅┅┅┅11软启动器使用操作说明一．软启动器的起动方式选择：软启动器的起动方式常用的有以下几种：1．软起动：该方式是最常用的起动方式，电动机可根据参数设定的初始转矩进行起动。

起动加速时间在0—30S之间，由用户自行调节。

起动斜坡加速期间，输出至电机的电压不断上升，当软启动器的控制器检测到电动机已达到额定转速状态，则输出电压将自动切换到全电压。

（若设定的起动时间为30S，在20S的时候如果电动机已达到额定转速，电机端电压已达到全电压，则不必等到30S）2．限流起动：限流起动顾名思义，限制电机的起动电流，该方式为电动机提供一固定电压的降压起动。

限流水平可由用户在电机满载电流的500-600%间调节，限流起动时间0—20S由用户设定。

在起动过程中，当软起动器的控制器检测到电机的额定转速时，输出电压将自动切换成全压输出，这点与软起动方式有些区别：软起动过程电压是无级不断增加的；而限流起动是始终以一固定电压起动的。

3．全压起动：该方式同一般设备的启动相同，一般来说，既然选用了软启动器就不太会选用该方式进行起动。

4．可选择的突跳起动：该起动功能一般是附加于软起动方式或限流起动方式之中，为电动机起动提供一个大提升转矩以克服负载惯性，突跳时间可由用户在0.0—2.0S之间设定。

我厂采用的软起动方式主要有以下两种：1．限流加突跳起动方式：该方式主要用于PVC的水环压缩机、抽风机、鼓风机和排渣泵等设备，因为这些设备的电机容量较大，起动电流较大，其供电线路也较长，采用限流起动，可减少对配电室母线电压的影响，以免造成当大设备启动时，母线压降大，使照明及其他设备失电跳闸的情况发生。

A-B软启动器操作使用说明电化厂机动科二00一年十月一．软启动器的起动方式选择┅┅┅┅┅ 2 二．软启动器的参数查看方法┅┅┅┅┅ 3 三．参数修改┅┅┅┅┅ 5 四．常见故障信息及消除方法┅┅┅┅┅ 5 五．常见故障说明┅┅┅┅┅7 六．常用参数及说明┅┅┅┅┅8 七．软启动器的初次调试┅┅┅┅┅11软启动器使用操作说明一．软启动器的起动方式选择：软启动器的起动方式常用的有以下几种：1．软起动：该方式是最常用的起动方式，电动机可根据参数设定的初始转矩进行起动。

起动加速时间在0—30S之间，由用户自行调节。

起动斜坡加速期间，输出至电机的电压不断上升，当软启动器的控制器检测到电动机已达到额定转速状态，则输出电压将自动切换到全电压。

（若设定的起动时间为30S，在20S的时候如果电动机已达到额定转速，电机端电压已达到全电压，则不必等到30S）2．限流起动：限流起动顾名思义，限制电机的起动电流，该方式为电动机提供一固定电压的降压起动。

限流水平可由用户在电机满载电流的500-600%间调节，限流起动时间0—20S由用户设定。

在起动过程中，当软起动器的控制器检测到电机的额定转速时，输出电压将自动切换成全压输出，这点与软起动方式有些区别：软起动过程电压是无级不断增加的；而限流起动是始终以一固定电压起动的。

3．全压起动：该方式同一般设备的启动相同，一般来说，既然选用了软启动器就不太会选用该方式进行起动。

4．可选择的突跳起动：该起动功能一般是附加于软起动方式或限流起动方式之中，为电动机起动提供一个大提升转矩以克服负载惯性，突跳时间可由用户在0.0—2.0S之间设定。

我厂采用的软起动方式主要有以下两种：1．限流加突跳起动方式：该方式主要用于PVC的水环压缩机、抽风机、鼓风机和排渣泵等设备，因为这些设备的电机容量较大，起动电流较大，其供电线路也较长，采用限流起动，可减少对配电室母线电压的影响，以免造成当大设备启动时，母线压降大，使照明及其他设备失电跳闸的情况发生。
