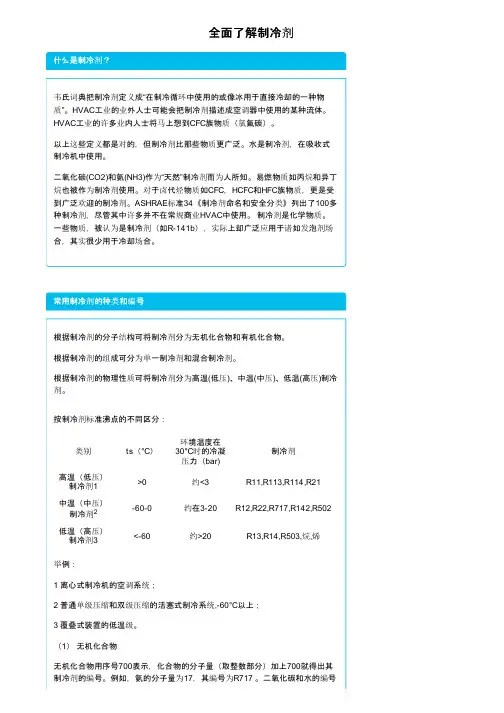

全面了解制冷剂韦氏词典把制冷剂定义成“在制冷循环中使用的或像冰用于直接冷却的一种物质”。
HVAC工业的业外人士可能会把制冷剂描述成空调器中使用的某种流体。
HVAC工业的许多业内人士将马上想到CFC族物质（氯氟碳）。
以上这些定义都是对的，但制冷剂比那些物质更广泛。
水是制冷剂，在吸收式制冷机中使用。
二氧化碳(CO2)和氨(NH3)作为“天然”制冷剂而为人所知。
易燃物质如丙烷和异丁烷也被作为制冷剂使用。
对于卤代烃物质如CFC，HCFC和HFC族物质，更是受到广泛欢迎的制冷剂。
ASHRAE标准34《制冷剂命名和安全分类》列出了100多种制冷剂，尽管其中许多并不在常规商业HVAC中使用。
制冷剂是化学物质。
一些物质，被认为是制冷剂（如R-141b），实际上却广泛应用于诸如发泡剂场合，其实很少用于冷却场合。
根据制冷剂的分子结构可将制冷剂分为无机化合物和有机化合物。
根据制冷剂的组成可分为单一制冷剂和混合制冷剂。
根据制冷剂的物理性质可将制冷剂分为高温(低压)、中温(中压)、低温(高压)制冷剂。
按制冷剂标准沸点的不同区分：类别ts（°C）环境温度在30°C时的冷凝压力（bar)制冷剂高温（低压）制冷剂1>0约<3R11,R113,R114,R21中温（中压）制冷剂2-60-0约在3-20R12,R22,R717,R142,R502低温（高压）制冷剂3<-60约>20R13,R14,R503,烷,烯举例：1 离心式制冷机的空调系统；2 普通单级压缩和双级压缩的活塞式制冷系统,-60°C以上；3 覆叠式装置的低温级。
（1）无机化合物无机化合物用序号700表示，化合物的分子量（取整数部分）加上700就得出其制冷剂的编号。
例如，氨的分子量为17，其编号为R717 。
二氧化碳和水的编号分别为R744和R718。
（2）卤代烃-氟利昂CmHnFpClqBrr，其原子数m、n、p、q、r之间的关系式为2m+2=n+p+q+r。
干货 | 一文搞定制冷剂的分类、编号方法、安全等级制冷剂又称制冷工质，是制冷系统中的工作物质。
当前，能当作制冷剂的物质有80多种，最常见的制冷剂有氟利昂（包括：R22、R134a 、R407c 、R410a 、R32等）、氨（NH ）、水（H O ）、二氧化碳（CO ）、少数碳氢化合物（如：R290、R600a ）。
1、制冷剂的分类根据制冷剂在标准大气压力（100kPa ）条件下蒸发温度t 的高低，可将其分为：高温制冷剂、中温制冷剂、低温制冷剂。
[1]图：制冷剂的分类注：P 为环境温度为30℃的冷凝压力高温制冷剂（或低压制冷剂），如：R11、R113、R114、R21，常用于离心式制冷机的空调系统。
中温制冷剂（或中压制冷剂），如：R12、R22、R717、R142、R502，常用于普通单级压缩和双级压缩的活塞式制冷压缩机。
高温制冷剂（或高压制冷剂），如：R13、R14、R503、烷烃、烯烃，常用于复叠式制冷装置的低温级此外，根据化学组成不同，制冷剂还可分为以下几类：1）无机化合物，2）饱和烃的卤化物（氟利昂），3）碳氢化合物，4）共沸制冷剂，5）非共沸制冷剂。
2、制冷剂编号表示方法1）无机化合物322s c无机化合物制冷剂的代号中R后的第一个数字为7，其后跟的数字是分子量的整数部分。
2）饱和烃的卤化物（氟利昂）氟利昂的代号是用字母R，和其后跟随的数字(m-1)(n+1)(x)B(z)组成。
m=1时，(m-1)可省略；如果z=0，B(z)可省略。
3）碳氢化合物饱和碳氢化合物也按照氟利昂的编号规则书写，除了丁烷例外写成R600。
此外，同素异构物在代号后面加一个字母“a”，如异丁烧为R600a。
非饱和碳氢化合物和它们的卤族元素衍生物。
在R后面先写一个“1”，然后写上按氟利昂编号规则的数字。
4）共沸制冷剂共沸制冷剂在编号标准中规定R后的第一个数字为5，其后的两位数字按实用的先后次序编号，如R500，R501等。
制冷剂的鉴别方法制冷剂是用于制冷和空调系统中的重要物质，它起着传热媒介的作用。
根据制冷剂的种类和特性的不同，可以采用不同的鉴别方法来确定其类型。
本文将介绍几种常用的制冷剂的鉴别方法。
一、外观鉴别法外观鉴别法是最简单直观的制冷剂鉴别方法之一。
不同的制冷剂在外观上有一些明显的差异，通过观察其颜色、气味和物理状态可以初步判断其类型。
1. 气味鉴别：氨气味刺鼻，氯气味刺激，而制冷剂R22和R410A 基本无气味。
2. 颜色鉴别：R134a为无色透明液体，R22为无色至浅黄色液体，R410A为无色透明液体。
3. 物理状态鉴别：R22为常见的制冷剂，为常温下液体，R134a和R410A则为常温下气体。
二、气体压力鉴别法不同种类的制冷剂在不同温度下具有不同的气体压力。
通过测量制冷剂的蒸发压力和冷凝压力，可以判断其类型。
常见的鉴别方法有：1. 利用制冷机的压力表：将压力表连接在制冷剂的压缩机上，读取蒸发压力和冷凝压力，然后对照制冷剂的压力-温度表，确定制冷剂的类型。
2. 利用温度计和压力表：在特定的温度下，测量制冷剂的压力，然后对照压力-温度表，确定制冷剂的类型。
三、红外光谱鉴别法红外光谱鉴别法是一种常用的制冷剂鉴别方法，通过对制冷剂样品进行红外光谱分析，可以确定其成分和类型。
红外光谱鉴别法的原理是不同的分子在红外光谱中有不同的吸收峰，通过对比制冷剂样品的红外光谱图谱和已知制冷剂的红外光谱图谱，可以确定制冷剂的类型。
四、气相色谱鉴别法气相色谱鉴别法是一种常用的制冷剂鉴别方法，它通过分析制冷剂样品在气相色谱仪中的特征峰，确定其类型。
气相色谱鉴别法的原理是不同的分子在气相色谱柱中具有不同的保留时间和峰形，通过对比制冷剂样品的气相色谱图谱和已知制冷剂的气相色谱图谱，可以确定制冷剂的类型。
制冷剂的鉴别方法包括外观鉴别法、气体压力鉴别法、红外光谱鉴别法和气相色谱鉴别法等。
不同的鉴别方法有不同的适用范围和操作难度，选择合适的鉴别方法可以准确快速地确定制冷剂的类型。
制冷剂编号表示方法(GB 7778-87)本标准规定了各种通用制冷剂的简单编号表示方法,以代替使用其化学名称、分子式或商品名称。
使用本标准规定的制冷剂编号表示方法时，并不排除化学名称和分子式的使用。
本标准等采用国际标准ISO 817-197《有机制冷剂---数字符号》。
1制冷剂的分类制冷剂分为卤代烃、环状有机化合物、非共费和共费混合物、其他各种有机化合物和无机化合物以及不饱和有机化合物等（如表所示）。
2制冷剂的编号对每种制冷剂规定的识别编号如表所示，其规则如下：2.1对甲烷、乙烷、丙烷和环丁烷系的卤代烃以及碳氢化合物，规定的识别编号要使化合物的结构可以从制冷剂的编号推导出来，且不致产生模棱两可的判断。
2.1.1自右向左的第一位数字是化合物中氟（F）原子数。
2.1.2自右向左的第二位数字是化合物中氢（H）原子数加1的数。
2.1.3自右向左的第三为数字是化合物中碳（C）原子数减1的数。
当该数字为零时，则略去。
2.1.4化合物中的氯（CL）原子数，是从能够与碳（C）原子结合的原子总数中减区氟（F）和氢（H）原子数的和求得的。
饱和化合物当只有1个碳原子时，连接的原子总数是4。
当存在2个碳原子时，连接的原子总数有6，如果该化合物不是饱和的，则连接的原子总数是4。
对于饱和的制冷剂，连接的原子总数如下：当C=1时，等于4；C=2时，等于6；......C=n时，等于2n+2.对于单个不饱和的和环状和的制冷剂，连接的原子总数如下：当C=2时，等于4；C=3时，等于6；.....C=n时,等于2n.2.1.5环状衍生物,在制冷剂的识别编号之前使用字母C.2.1.6在溴部分和全部代替氯的情况下,仍然采用同样的规则,但要在原来氯-氟化合物的识别编号后面加字母B以来溴(Br)的存在,字母B后的数字表示溴原子个数.2.1.7乙烷系同分异构体都具有相同的编号,但最对称的一种用编号后面不带任何字母来表示.随着同分异构体变得愈来愈不对称时,就应附加a、b、c等字母。

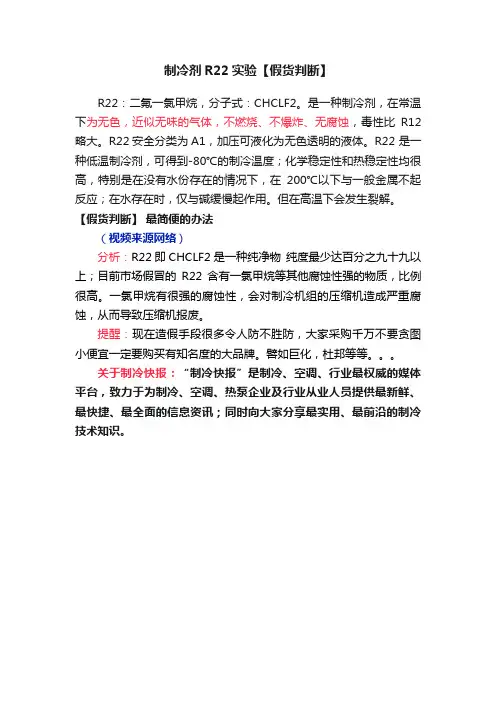

制冷剂R22实验【假货判断】
R22：二氟一氯甲烷，分子式：CHCLF2。
是一种制冷剂，在常温下为无色，近似无味的气体，不燃烧、不爆炸、无腐蚀，毒性比R12略大。
R22安全分类为A1，加压可液化为无色透明的液体。
R22 是一种低温制冷剂，可得到-80℃的制冷温度；化学稳定性和热稳定性均很高，特别是在没有水份存在的情况下，在200℃以下与一般金属不起反应；在水存在时，仅与碱缓慢起作用。
但在高温下会发生裂解。
【假货判断】最简便的办法
（视频来源网络）
分析：R22即CHCLF2是一种纯净物纯度最少达百分之九十九以上；目前市场假冒的R22含有一氯甲烷等其他腐蚀性强的物质，比例很高。
一氯甲烷有很强的腐蚀性，会对制冷机组的压缩机造成严重腐蚀，从而导致压缩机报废。
提醒：现在造假手段很多令人防不胜防，大家采购千万不要贪图小便宜一定要购买有知名度的大品牌。
譬如巨化，杜邦等等。
关于制冷快报：“制冷快报”是制冷、空调、行业最权威的媒体平台，致力于为制冷、空调、热泵企业及行业从业人员提供最新鲜、最快捷、最全面的信息资讯；同时向大家分享最实用、最前沿的制冷技术知识。
制冷剂种类名称分子式
摘要：
一、制冷剂的定义与分类
二、制冷剂的命名规则
三、制冷剂种类与分子式介绍
四、制冷剂的应用领域
五、未来制冷剂的发展趋势
正文：
一、制冷剂的定义与分类
制冷剂，又称制冷介质，是在制冷系统中进行吸热和放热过程的介质。
根据制冷剂的性质和制冷方式的不同，制冷剂可分为多种类型，如氟利昂、氨、水等。
二、制冷剂的命名规则
制冷剂的命名通常由两部分组成：一部分是表示制冷剂类型的字母或符号，另一部分是表示制冷剂成分的分子式。
例如：R22 表示氟利昂22，NH3 表示氨。
三、制冷剂种类与分子式介绍
1.氟利昂类制冷剂
氟利昂类制冷剂是目前使用最广泛的制冷剂，其分子式通常为R（F-）x （Cl-）y（Br-）z，其中x、y、z 为整数。
例如：R22（氟利昂22）、R134a （氟利昂134a）等。
2.氨制冷剂
氨（NH3）是一种自然工质制冷剂，具有良好的热力学性能，广泛应用于工业制冷和空调系统。
3.水制冷剂
水（H2O）作为一种环保、可再生的制冷剂，在自然冷源和人工制冷系统中都有广泛应用，如水冷空调、地源热泵等。
4.碳氢制冷剂
碳氢制冷剂主要包括丙烷（C3H8）、丁烷（C4H10）等，具有可燃、无毒、环保等特点，适用于小型制冷系统和移动制冷设备。
四、制冷剂的应用领域
制冷剂广泛应用于空调、冰箱、冷冻冷藏、工业冷却等领域，为现代社会提供舒适的生活环境和高效的生产条件。
五、未来制冷剂的发展趋势
随着环境保护意识的增强和节能减排的需求，未来制冷剂将朝着环保、节能、低毒的方向发展。
1.如何鉴别真品和假冒制冷剂
制冷剂的好与坏会直接影响到空调的制冷效果。
因此，除了从进货渠道上封堵假冒制冷剂进入市场之外，维修人员也应该掌握一定的鉴别真品和假冒制冷剂的方法。
现在市面上的制冷剂品种繁多，但大多数都“缺斤少两”。
正规厂家生产的正品制冷剂，从外观上看，瓶罐的包装比较细致，生产日期和保质期的字迹比较清晰，重量也和注明的基本相符，罐底和罐的壁缝上不会有锈蚀等，并且其成分都在标准之内。
如果单纯的是份量不足倒也罢了，有的假冒产品由于其各种成分不合格，使用以后会产生冰堵等现象，不但制冷效果不好，更严重的还会损坏压缩机、膨胀阀和管路器件等部件，造成严重的空调故障隐患。
2.如何确定加注制冷剂的剂量
首先将加制冷剂的压力表接到高低压管路上，从低压侧加入制冷剂，直到制冷剂加够为止。
制冷剂的份量要以各车型的标准压力为依据。
一般车的压力检测标准是：将车停在阳光直射不到，透风良好且车窗全部打开，发动机转速在1500r/min时，高压侧的压力为
15MPa~18MPa，低压侧的压力为0.15MPa~0.20MPa。
制冷剂过少会影响制冷效果，制冷剂过多，压力太高则发动机负荷会增大，会出现散热不良及高温，也会影响制冷效果，严重的还会发生管路涨破和损坏压缩机的危险等。
