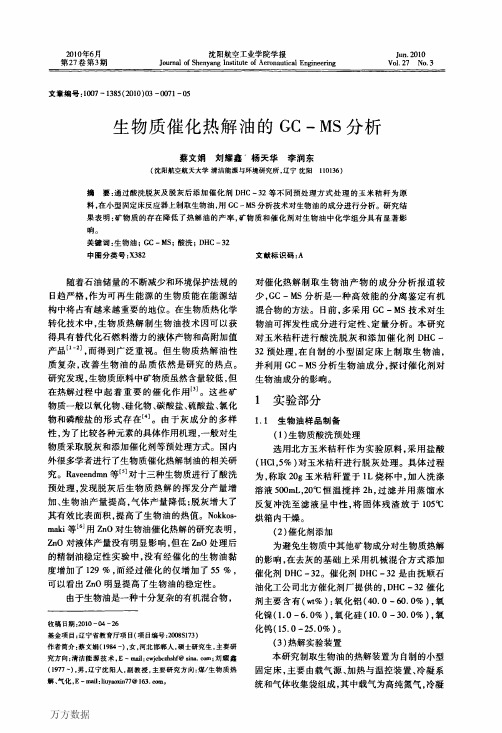

生物质催化热解油的GC-MS分析
生物质催化热解油的GC-MS分析
摘要：通过酸洗脱灰及脱灰后添加催化剂DHC-32等不同预处理方式处理的玉米秸秆为原料,在小型固定床反应器上制取生物油,用GC-MS分析技术对生物油的成分进行分析.研究结果表明:矿物质的存在降低了热解油的产率,矿物质和催化剂对生物油中化学组分具有显著影响.作者：蔡文娟刘耀鑫杨天华李润东 CAI Wen-juan LIU Yao-xin YANG Tian-hua LI Run-dong 作者单位：沈阳航空航天大学,清洁能源与环境研究所,辽宁,沈阳,110136 期刊：沈阳航空工业学院学报 Journal：JOURNAL OF SHENYANG INSTITUTE OF AERONAUTICAL ENGINEERING 年，卷(期)：2010, 27(3) 分类号：X382 关键词：生物油 GC-MS 酸洗 DHC-32。
