第四章 汽油机燃料供给系的构造与维

吐鲁番地区中等职业 技术学校

加浓系统 当发动机由中等负荷转入大负荷或全负荷工作时，通 过加浓系统额外地供给部分燃油，使混合气由经济混合气 加浓到功率混合气，以保证发动机发出最大功率，满足理 想化油器特性在大负荷段的加浓要求。 加浓系统按其控制方法的不同分为机械式和真空式。 (1) 机械式加浓系统。机械式加浓系统的结构示意图 如图4-11a所示。它由加浓量孔、加浓阀、推杆、拉杆和 摆臂等组成。加浓量孔与主量孔并联。加浓阀在加浓阀弹 簧的作用下处于关闭状态。加浓阀上方的推杆与拉杆连接 成一体，拉杆又通过摆臂与节气门轴相连。

图4-11b 真空式加浓系统
吐鲁番地区中等职业 技术学校

当节气门开度增大时，摆臂随同节气门轴一起转动，并带动拉 杆和推杆一起向下移动。当节气门开度达到80%～85%时，推 杆开始顶开加浓阀，汽油从浮子室经加浓阀和加浓量孔流入主 喷管，并与从主量孔流出的汽油一起由主喷管喷出。因此通过 增加供油量使混合气得到加浓。只要加浓量孔的尺寸选择适当， 就可保证大负荷范围内所需的混合气浓度。 节气门关小时，拉杆与推杆向上移动，加浓阀在加浓阀弹 簧的作用下关闭，终止加浓作用。显然，机械式加浓系统起作 用的时刻只与节气门开度或发动机负荷有关，而与发动机转速 无关，即不论发动机转速高低，机械式加浓系统只在确定的节 气门开度起加浓作用。实际上，当发动机转速不同时，需要在 不同时刻进行加浓，机械式加浓系统无法满足加浓时刻随发动 机转速而变化的要求。
吐鲁番地区中等职业 技术学校

怠速 怠速是指发动机对外无功率输出的工 况。在怠速工况下，节气门接近关闭，吸 入汽缸内的混合气数量很少。在这种情况 下汽缸内的残余废气量相对增多，混合气 被废气严重稀释，使燃烧速度减慢甚至熄 火。为此要求供给a值为0.6～0.8的浓混合 气，以补偿废气的稀释作用。
吐鲁番地区中等职业 技术学校
吐鲁番地区中等职业 技术学校
第四章 汽油机燃料供给系的构 造与维修
吐鲁番地区中等职业 技术学校

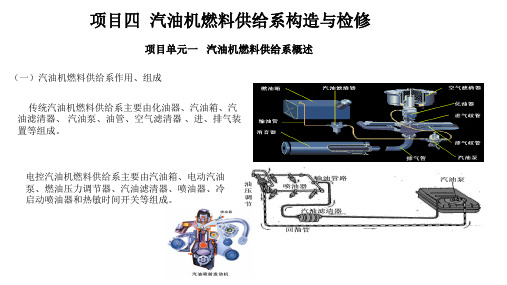

第一节 汽油机燃料供给系的组成和 功用
吐鲁番地区中等职业 技术学校

汽油机燃油供给系统的作用 汽油机使用的主要燃料是汽油。汽油要在汽 缸内燃烧，需先喷成雾状(雾化)并进行蒸发，再 与适量空气均匀混合。这种按一定比例混合的汽 油与空气的混合物称为可燃混合气，可燃混合气 中燃油含量的多少称为可燃混合气的浓度。 汽油机燃油供给系统的作用是：不断地输送滤清 的燃油和清洁的新鲜空气，根据发动机各种不同 工作情况的要求，配制出一定数量和浓度的可燃 混合气，供入汽缸，并在燃烧做功后将废气排入 到大气中。
吐鲁番地区中等职业 技术学校

为了保证可燃混合气中空气与汽油的比例符合发 动机运转工况的要求，需控制空气流量和汽油流 量。在汽缸真空度一定时，空气流量取决于喉管 的形状和尺寸；在喉管真空度一定时，汽油流量 取决于主量孔的形状和尺寸。因此，这两个零件 都是单独加工制成之后安装到化油器上的。 应当指出，当主量孔的形状和尺寸一定时， 通过主量孔的汽油流量取决于主量孔前后的压力 差。主量孔前的压力基本恒定，主量孔后的压力 取决于喉管真空度。换言之，通过主量孔的汽油 流量取决于喉管真空度的大小。
吐鲁番地区中等职业 技术学校
图Leabharlann -1 化油器式燃油供给系统1—汽油指示表； 2—空气滤清器； 3—化油器； 4—进气管； 5—排气管； 6—汽油泵； 7—汽油滤清器； 8—排气消音器； 9—汽油箱； 10—油管
图4-1汽油机燃油供给系统的组成
吐鲁番地区中等职业 技术学校

化油器式燃油供给系统由以下四部分组成： (1) 汽油供给装置：包括汽油箱、汽油 滤清器、汽油泵和油管，用以完成汽油的 贮存、输送及滤清任务。 (2) 空气供给装置：空气滤清器，轿车 上有时还装有进气消音器。 (3) 可燃混合气形成装置：化油器。 (4) 可燃混合气供给和废气排出装置： 包括进气管、排气管及排气消音器。

加速 加速时，驾驶员要猛踩加速踏板，使节气门突然开大，以 达到迅速增加发动机功率的目的。这时虽然空气流量迅速增加， 但是由于汽油的密度比空气密度大得多，即汽油的流动惯性远 大于空气的流动惯性，致使汽油流量的增加比空气流量的增加 滞后一段时间。另外，节气门开大，进气歧管的压力增加，不 利于汽油的蒸发汽化。因此，在节气门突然开大时，将会出现 混合气瞬时变稀的现象。这不仅不能使发动机功率增加、汽车 加速，反而有可能造成发动机熄火。为了避免发生此种现象， 保证汽车有良好的加速性能，在节气门突然开大、空气流量迅 速增加的同时，由化油器中必须增设的特殊装置瞬时快速地供 给一定量的汽油，使变稀的混合气得到重新加浓。
吐鲁番地区中等职业 技术学校

图4-5 化油器特性
吐鲁番地区中等职业 技术学校

冷起动 发动机在冷起动时，因温度低汽油不 容易蒸发汽化，再加上起动时转速低(50～ 100 r/min)，空气流速很低，汽油雾化不良， 致使进入汽缸的混合气中汽油蒸气太少， 混合气过稀，不能着火燃烧。为使发动机 能够顺利起动，要求供给a值约为0.2～0.6 的浓混合气，才能使实际进入汽缸的混合 气浓度在火焰传播界限之内。
吐鲁番地区中等职业 技术学校

可燃混合气中空气质量与燃油质量的比值称为 空燃比，记作A/F。按照化学反应方程式的当量关 系，可求出1 kg汽油完全燃烧所需的空气质量即 化学计量空气质量约为14.7 kg。显然， A/F = 14.7时的可燃混合气为理论混合气；A/F＜ 14.7的为浓混合气；A/F＞14.7的为稀混合气。 可燃混合气浓度直接影响发动机的性能及发 动机能否正常运转，而且使用同一种浓度的混合 气不可能同时获得最大功率和最低燃油消耗率。
吐鲁番地区中等职业 技术学校
1—加浓量孔； 2—主喷管； 3—主量孔； 4—加浓阀； 5—推杆； 6—拉杆； 7—加浓阀弹簧；

图4-11a 机械式加浓系统
吐鲁番地区中等职业 技术学校
1—加浓量孔；2—主喷管； 3—主量孔；4—加浓阀； 5—活塞杆；6—活塞杆弹簧； 7—空气通道；8—加浓汽缸；

小负荷 小负荷工况时，节气门开度在25%以内。随着进入汽 缸内的混合气数量的增多，汽油雾化和蒸发的条件有所改 善，残余废气对混合气的稀释作用相对减弱。因此，应该 供给a值为0.7～0.9的混合气。 中等负荷 中等负荷工况下，节气门的开度在25%～85%范围内。 汽车发动机大部分时间在中等负荷下工作，因此应该供给 a值为1.05～1.15的经济混合气，以保证发动机有较好的 燃油经济性。从小负荷到中等负荷，随着负荷的增加，节 气门逐渐开大，混合气逐渐变稀。
吐鲁番地区中等职业 技术学校

怠速截止电磁阀 图4-9为怠速截止电磁阀的示意图。在 怠速油道中安装锥形截止阀，截止阀的开 闭受电磁线圈和弹簧的控制。电磁线圈与 点火线圈并联，都受点火开关的控制。
吐鲁番地区中等职业 技术学校
1—锥形截止阀； 2—可动铁芯； 3—电磁线圈； 4—弹簧；

图4-9 怠速截止电磁阀
吐鲁番地区中等职业 技术学校
第二节 化油器的结构
吐鲁番地区中等职业 技术学校

主供油系统 主供油系统的作用是在怠速以外的所 有工况下都起供油作用，而且其供油量随 发动机负荷的增加而增多，但可燃混合气 却应随着负荷的增加而逐渐变稀，并在中 等负荷时供给经济混合气，使之符合图4-5 中所示的理想化油器特性曲线相应区段的 要求。 主供油系统由主喷管、主量孔、主空 气量孔和油井等组成，如图4-6所示。
吐鲁番地区中等职业 技术学校

在怠速系统中设置怠速空气道和怠速空气量孔， 既可以降低节气门后的真空度，使怠速供油量得 到控制，又可以使汽油泡沫化，以利于汽油的雾 化和蒸发。此外，它还可以防止发动机停转时汽 油从浮子室经怠速喷口自动流出。 在怠速喷口上方设置过渡喷口，当节气门稍 微开大时，过渡喷口处的真空度增大，这时由过 渡喷口和怠速喷口同时喷油，既可增加混合气数 量，又不使混合气变得过稀，如图4-11(c)所示。 过渡喷口通常为狭长形孔，在一定的节气门开度 内，过渡喷口都将持续喷油。
吐鲁番地区中等职业 技术学校
吐鲁番地区中等职业 技术学校

图4-2 可燃混合气的形成过程
吐鲁番地区中等职业 技术学校

汽车在行驶当中情况不断变化，要求发动机输出 的功率也作相应的变化。改变发动机功率需改变 供入汽缸内的可燃混合气数量，为此，化油器中 设有节气门。当节气门开大时，空气流量增加， 流速增大，其静压力进一步下降，喉管真空度相 应增大，这时通过主喷管喷出的汽油数量增多。 就是说，当节气门开大时，进入汽缸的混合气数 量增多，发动机功率随之增加。节气门通过一系 列杆件与驾驶室内的加速踏板相连，驾驶员通过 踩踏加速踏板来改变节气门的开度。

简单化油器和可燃混合气的形成 如图4-2所示，在进气过程中，进气门开启，空气经 空气滤清器、化油器、进气歧管和进气门流进汽缸。在整 个空气通道中，喉管的喉部截面积较小，空气流过时流速 增大，静压力减小，从而造成喉部压力低于大气压力。浮 子室与大气相通，故浮子室液面上的压力基本上是大气压 力。主喷管的出口位于喉管的喉部，因此其出口压力等于 喉部压力。在大气压力与喉部压力之差(即喉管真空度)的 作用下，汽油从浮子室经主量孔和主喷管喷入喉管中，并 受到流经喉管的高速空气流的冲击，分散成细小的油滴。 这些细小的油滴在随空气流动的过程中不断蒸发汽化并与 空气混合，其中粒径较大的油滴将沉积在进气歧管的内壁 上形成油膜，油膜在气流的推动下缓慢地流向汽缸。为了 促使油膜在流进汽缸之前蒸发殆尽，在进气歧管外壁附设 进气预热套管，其利用发动机排气或循环冷却液对进气歧 管加热，以加速油膜蒸发。汽油蒸发并与空气混合形成均 匀可燃混合气的过程将一直持续到压缩过程结束。
吐鲁番地区中等职业 技术学校

可燃混合气浓度的表示法 可燃混合气中空气与燃油的比例称为 可燃混合气浓度，通常用过量空气系数和 空燃比表示。 燃烧1 kg燃油实际供给的空气质量与完 全燃烧1 kg燃油的化学计量空气质量之比为 过量空气系数，记作a，即a = 1时的可燃 混合气称为理论混合气；a＜1时的可燃混 合气称为浓混合气；a＞1时的可燃混合气 则称为稀混合气。
