汽油机燃料供给系的功用

汽油机燃料供给系统——汽油机燃料供给系统汽油机燃料供给系统的作用是根据发动机各种不同工作情况的要求，将一定量的燃油与空气配制成一定数量和浓度的可燃混合气供入气缸，并将燃烧做功后的废气引出气缸。

（一）汽油机燃料供给系统的组成与工作原理汽油机燃料供给系统的组成如图 2-29 所示。

1. 组成（1）汽油供给装置由燃油箱、燃油滤清器、燃油泵等组成。

（2）空气供给装置由空气滤清器等组成。

（3）可燃混合气形成装置由化油器等组成。

（4）可燃混合气供给和废气排出装置包括进气管、排气管和排气消声器等。

2.工作原理汽油在燃油泵的作用下，由燃油箱、油管至燃油滤清器，滤去其中的杂质和水分后，进入燃油泵，再压送至化油器中。

在气缸吸气作用下，空气经空气滤清器滤去所含的尘埃和杂质后高速流过化油器，并从化油器喷嘴吸出汽油，汽油在气流作用下雾化后与空气混合。

混合气经过进气管时进一步蒸发汽化，初步形成可燃混合气后分配到各缸，混合气燃烧膨胀后形成的废气经排气管和排气消声器排到大气中。

（二）简单化油器与可燃混合气的形成过程1.简单化油器（1）组成由浮子室、针阀、浮子、量孔、节气门、喉管等组成，如图 2-30 所示。

（2）构造发动机工作时，燃油泵将汽油泵入浮子室中，浮子和针阀可控制浮子室油面的高低。

浮子室上部有孔道与大气相通，使液面压力保持恒定。

下部有量孔与喷管相通，可将汽油喷入混合气室内。

喷管出口高于浮子室油面约 2~5mm，以防止汽油机不工作时汽油从喷管溢出。

量孔的作用是控制汽油流量。

混合气室直径最小处是喉管，喷管的出口即在此处，喉管的作用是增大空气流速，在喷管出口处造成真空。

混合气室底部有节气门，用来控制进入气缸的混合气数量，调节发动机的功率。

（3）工作原理当活塞在气缸内下行时，在活塞上方形成部分真空，外部空气流经喉管时，流速增加，在喉管处也产生真空，压力降低。

由于喉管处的压力小于浮子室压力，汽油从喷管吸出，并被高速流过的气流粉碎成雾状微粒。

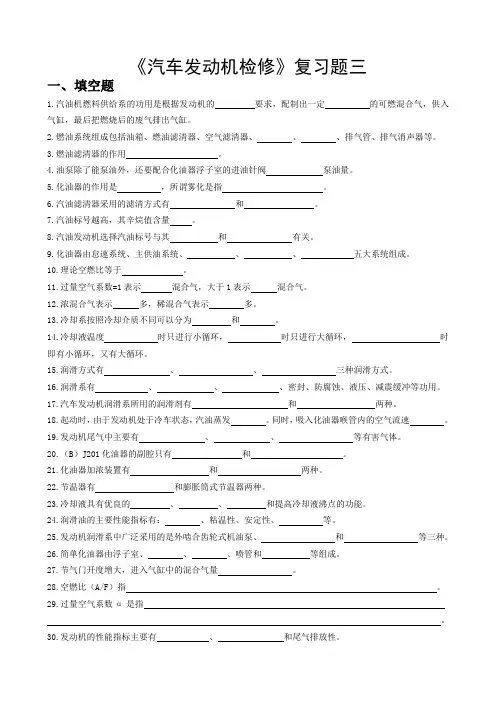

《汽车发动机检修》复习题三一、填空题1.汽油机燃料供给系的功用是根据发动机的要求，配制出一定的可燃混合气，供入气缸，最后把燃烧后的废气排出气缸。

2.燃油系统组成包括油箱、燃油滤清器、空气滤清器、、、排气管、排气消声器等。

3.燃油滤清器的作用。

4.油泵除了能泵油外，还要配合化油器浮子室的进油针阀泵油量。

5.化油器的作用是，所谓雾化是指。

6.汽油滤清器采用的滤清方式有和。

7.汽油标号越高，其辛烷值含量。

8.汽油发动机选择汽油标号与其和有关。

9.化油器由怠速系统、主供油系统、、、五大系统组成。

10.理论空燃比等于。

11.过量空气系数=1表示混合气，大于1表示混合气。

12.浓混合气表示多，稀混合气表示多。

13.冷却系按照冷却介质不同可以分为和。

14.冷却液温度时只进行小循环，时只进行大循环，时即有小循环，又有大循环。

15.润滑方式有、、三种润滑方式。

16.润滑系有、、、密封、防腐蚀、液压、减震缓冲等功用。

17.汽车发动机润滑系所用的润滑剂有和两种。

18.起动时，由于发动机处于冷车状态，汽油蒸发。

同时，吸入化油器喉管内的空气流速。

19.发动机尾气中主要有、、等有害气体。

20.（B）J201化油器的副腔只有和。

21.化油器加浓装置有和两种。

22.节温器有和膨胀筒式节温器两种。

23.冷却液具有优良的、、和提高冷却液沸点的功能。

24.润滑油的主要性能指标有：、粘温性、安定性、等。

25.发动机润滑系中广泛采用的是外啮合齿轮式机油泵、和等三种。

26.简单化油器由浮子室、、、喷管和等组成。

27.节气门开度增大，进入气缸中的混合气量。

28.空燃比（A/F）指。

29.过量空气系数α是指。

30.发动机的性能指标主要有、和尾气排放性。

二、选择题1.化油器的作用是（）。

（A）储存汽油（B）滤清汽油（C）将汽油雾化，与空气混合形成可燃混合气（D）以上三者都不是2.汽车采用电动汽油泵的主要原因是（）。

（A）机械膜片式汽油泵工作不可靠（B）克服机械膜片汽油泵供油系统的“气阻”现象（C）电动汽油泵寿命长且工作可靠（D）以上三者都是3.四行程油发动机膜片式汽油泵曲轴每转（）油泵泵一次油。

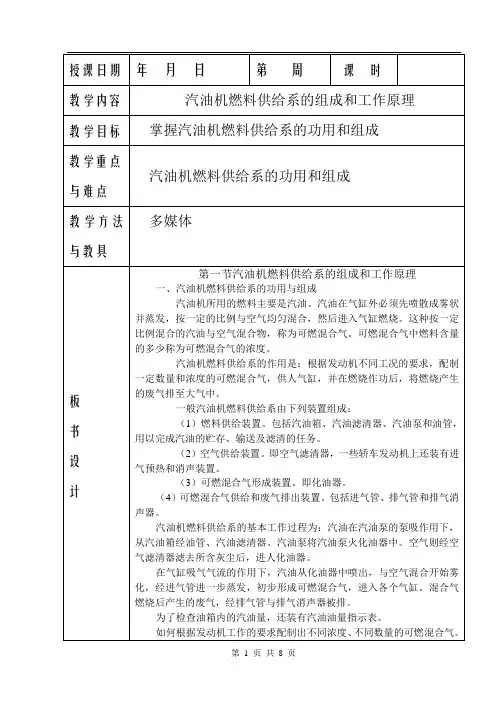

教学过程（新课导入）：随着社会生产力的不断提高，高新技术在汽车发动机上也运用得越来越广泛。

在现有的直列气缸的基础上改进成V型气缸排列的发动机逐渐成为主流，它的结构和工作循环更加紧凑和复杂。

本次课主要学习的内容是曲轴连杆机构的新型结构和检修特点以及汽油机燃料供给系的组成和工作原理。

（讲授新课）：第一节汽油机燃料供给系的组成和工作原理一、汽油机燃料供给系的功用与组成汽油机所用的燃料主要是汽油。

汽油在气缸外必须先喷散成雾状并蒸发，按一定的比例与空气均匀混合，然后进入气缸燃烧。

这种按一定比例混合的汽油与空气混合物，称为可燃混合气。

可燃混合气中燃料含量的多少称为可燃混合气的浓度。

汽油机燃料供给系的作用是：根据发动机不同工况的要求，配制一定数量和浓度的可燃混合气，供人气缸，并在燃烧作功后，将燃烧产生的废气排至大气中。

一般汽油机燃料供给系由下列装置组成：（1）燃料供给装置。

包括汽油箱、汽油滤清器、汽油泵和油管，用以完成汽油的贮存、输送及滤清的任务。

（2）空气供给装置。

即空气滤清器，一些轿车发动机上还装有进气预热和消声装置。

（3）可燃混合气形成装置。

即化油器。

（4）可燃混合气供给和废气排出装置。

包括进气管、排气管和排气消声器。

汽油机燃料供给系的基本工作过程为：汽油在汽油泵的泵吸作用下，从汽油箱经油管、汽油滤清器、汽油泵将汽油泵火化油器中。

空气则经空气滤清器滤去所含灰尘后，进人化油器。

在气缸吸气气流的作用下，汽油从化油器中喷出，与空气混合开始雾化，经进气管进一步蒸发，初步形成可燃混合气，进入各个气缸。

混合气燃烧后产生的废气，经排气管与排气消声器被排。

为了检查油箱内的汽油量，还装有汽油油量指示表。

如何根据发动机工作的要求配制出不同浓度、不同数量的可燃混合气。

是汽油机燃料供给系所要解决的主要问题，而化油器是其中的关键部件。

二、汽油机可燃混合气的形成汽油机的燃料必须在蒸发为气态后才能与空气均匀混合。

要使混合气能在极短时间内（依发动机转速而定，通常为0．01～0．04s）形成，就应先将燃料要化成极小的油液，使蒸发面积大大增加。

简述汽油机燃料供给系统的功用汽油机燃料供给系统是汽车发动机中不可或缺的一部分，它的主要作用是将汽油从燃油箱中输送到发动机中，确保发动机的正常运转。

本文将从燃料供给系统的组成部分、工作原理、维护保养等方面进行详细介绍。

一、燃料供给系统的组成部分汽油机燃料供给系统包括燃油箱、燃油泵、燃油滤清器、燃油喷射器等组成部分。

1.燃油箱：燃油箱是存储汽油的地方，通常位于车辆后部底部。

燃油箱上方有一个油门口，用于加油，下方有一个燃油口，用于连接燃油泵。

2.燃油泵：燃油泵负责将汽油从燃油箱中抽出，并将其送到发动机中。

燃油泵通常安装在燃油箱内部或燃油箱附近，根据不同的汽车型号，燃油泵的形式也有所不同。

3.燃油滤清器：燃油滤清器可以过滤燃油中的杂质，确保燃油的清洁度，防止发动机受到损害。

燃油滤清器通常安装在燃油泵附近或燃油喷射器进气口处。

4.燃油喷射器：燃油喷射器负责将燃油喷入发动机燃烧室中，与空气混合后，进行燃烧。

燃油喷射器通常安装在发动机缸体上方，与气缸头紧密相连。

二、燃料供给系统的工作原理汽油机燃料供给系统的工作原理是：当驾驶员踩下油门时，油门电脉冲信号将被发送到电控单元，电控单元通过计算机程序计算出燃油的喷射量和喷射时间，然后将信号发送到燃油喷射器中，燃油喷射器将燃油喷入发动机燃烧室中，与空气混合后，进行燃烧。

在燃油喷射器喷出燃油之前，燃油需要先经过燃油泵和燃油滤清器的过滤，确保燃油的清洁度。

燃油泵将燃油从燃油箱中抽出，通过燃油管道将其送到燃油喷射器中。

燃油喷射器通过喷油嘴将燃油喷入发动机燃烧室中，与空气混合后，进行燃烧。

三、燃料供给系统的维护保养汽油机燃料供给系统需要定期进行维护保养，以确保其正常运转。

以下是一些常见的维护保养方法：1.更换燃油滤清器：燃油滤清器需要定期更换，以确保燃油的清洁度。

通常每隔1万公里左右需要更换一次。

2.检查燃油泵：燃油泵需要检查其工作状态，确保其正常运转。

如果燃油泵出现故障，需要及时更换。

单元四汽油机燃料供给系统一、填空题1．汽油机供给系由＿燃油供给＿装置、＿空气供给＿装置、＿可燃混和气形成＿装置、__废气排出__装置及__可燃混合气___装置等五部分构成。

2．汽油的使用性能指标主要包括__抗爆性____、___蒸发性____和____腐蚀性___。

3．汽油机所燃用的汽油的__蒸发性_____愈强，则愈易发生气阻。

4．汽油的牌号愈____高____，则异辛烷的含量愈__多____，汽油的抗爆性愈___好____。

5．按喉管处空气流动方向的不同，化油器分为___上吸式____、___下吸式_____和___平吸式_____。

三种,其中___平吸式____多用于摩托车, 而汽车广泛采用_____下吸式___。

6．按重叠的喉管数目的不同，化油器分为__单喉管式_____和__多重喉管式_____。

7．双腔分动式化油器具有两个不同的管腔，一个称为___单腔式___ 。

另一个称为___双腔式____。

8．BJH201型化油器中的H代表__化油口___,2代表该化油器为__双腔式_____化油器。

9．化油器由__主供油装置_____、___怠速装置_____和___加浓装置____三部分组成。

10．汽车上,化油器节气门有两套操纵机构。

11．目前汽车上广泛采用__膜片式_____汽油泵,它是由发动机配气机构的__凸轮轴_____上的__偏心轮____驱动的。

12．现代化油器的五大供油装置包括__起动__装置__主供油道___装置、___怠速__装置、___加速___装置和__加浓____装置。

13．L型电控汽油喷射系统是一种_直接测定空气为基准控制喷油量___的喷油系统。

二、判断题1．汽油机燃用的是汽油蒸气与空气的混合物，所以汽油的蒸发性越好，汽油机的动力性越好。

( X)2．过量空气系数A越大，则可燃混合气的浓度越浓。

( X)3．过量空气系数A=1.3~1.4称为火焰传播上限。

( X)4．简单化油器不能应用于车用汽油机上。
