汽油机燃料供给系统——汽油机燃料供给系统汽油机燃料供给系统的作用是根据发动机各种不同工作情况的要求，将一定量的燃油与空气配制成一定数量和浓度的可燃混合气供入气缸，并将燃烧做功后的废气引出气缸。
（一）汽油机燃料供给系统的组成与工作原理汽油机燃料供给系统的组成如图 2-29 所示。
1. 组成（1）汽油供给装置由燃油箱、燃油滤清器、燃油泵等组成。
（2）空气供给装置由空气滤清器等组成。
（3）可燃混合气形成装置由化油器等组成。
（4）可燃混合气供给和废气排出装置包括进气管、排气管和排气消声器等。
2.工作原理汽油在燃油泵的作用下，由燃油箱、油管至燃油滤清器，滤去其中的杂质和水分后，进入燃油泵，再压送至化油器中。
在气缸吸气作用下，空气经空气滤清器滤去所含的尘埃和杂质后高速流过化油器，并从化油器喷嘴吸出汽油，汽油在气流作用下雾化后与空气混合。
混合气经过进气管时进一步蒸发汽化，初步形成可燃混合气后分配到各缸，混合气燃烧膨胀后形成的废气经排气管和排气消声器排到大气中。
（二）简单化油器与可燃混合气的形成过程1.简单化油器（1）组成由浮子室、针阀、浮子、量孔、节气门、喉管等组成，如图 2-30 所示。
（2）构造发动机工作时，燃油泵将汽油泵入浮子室中，浮子和针阀可控制浮子室油面的高低。
浮子室上部有孔道与大气相通，使液面压力保持恒定。
下部有量孔与喷管相通，可将汽油喷入混合气室内。
喷管出口高于浮子室油面约 2~5mm，以防止汽油机不工作时汽油从喷管溢出。
量孔的作用是控制汽油流量。
混合气室直径最小处是喉管，喷管的出口即在此处，喉管的作用是增大空气流速，在喷管出口处造成真空。
混合气室底部有节气门，用来控制进入气缸的混合气数量，调节发动机的功率。
（3）工作原理当活塞在气缸内下行时，在活塞上方形成部分真空，外部空气流经喉管时，流速增加，在喉管处也产生真空，压力降低。
由于喉管处的压力小于浮子室压力，汽油从喷管吸出，并被高速流过的气流粉碎成雾状微粒。

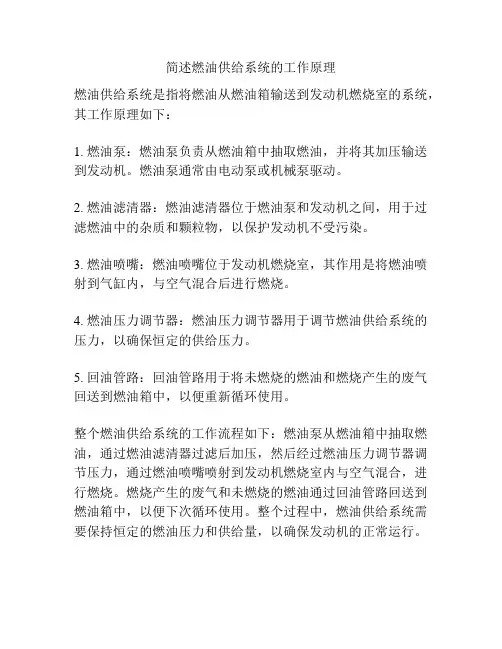

简述燃油供给系统的工作原理
燃油供给系统是指将燃油从燃油箱输送到发动机燃烧室的系统，其工作原理如下：
1. 燃油泵：燃油泵负责从燃油箱中抽取燃油，并将其加压输送到发动机。
燃油泵通常由电动泵或机械泵驱动。
2. 燃油滤清器：燃油滤清器位于燃油泵和发动机之间，用于过滤燃油中的杂质和颗粒物，以保护发动机不受污染。
3. 燃油喷嘴：燃油喷嘴位于发动机燃烧室，其作用是将燃油喷射到气缸内，与空气混合后进行燃烧。
4. 燃油压力调节器：燃油压力调节器用于调节燃油供给系统的压力，以确保恒定的供给压力。
5. 回油管路：回油管路用于将未燃烧的燃油和燃烧产生的废气回送到燃油箱中，以便重新循环使用。
整个燃油供给系统的工作流程如下：燃油泵从燃油箱中抽取燃油，通过燃油滤清器过滤后加压，然后经过燃油压力调节器调节压力，通过燃油喷嘴喷射到发动机燃烧室内与空气混合，进行燃烧。
燃烧产生的废气和未燃烧的燃油通过回油管路回送到燃油箱中，以便下次循环使用。
整个过程中，燃油供给系统需要保持恒定的燃油压力和供给量，以确保发动机的正常运行。
汽油机工作原理汽油机是一种内燃机，利用汽油燃料与空气的混合物在气缸内燃烧产生高温高压气体，通过活塞的往复运动转化为机械能。
下面将详细介绍汽油机的工作原理。
1. 空气进气系统：汽油机的工作过程始于空气的进入。
空气通过进气道进入到气缸内，进气道上通常配有空气滤清器，用于过滤空气中的杂质。
进气道末端连接着节气门，节气门的开合程度决定了空气的进入量。
2. 燃油供给系统：燃油供给系统主要包括燃油箱、燃油泵、油箱过滤器、喷油嘴等部件。
燃油从燃油箱通过燃油泵被送至发动机内部，燃油经过油箱过滤器进行过滤，然后通过喷油嘴喷入气缸内。
3. 点火系统：点火系统是汽油机工作的关键，它提供了点火能量以引燃混合气体。
点火系统包括点火线圈、点火塞、点火线等部件。
点火线圈通过电磁感应原理将低电压转化为高电压，并传递给点火塞，点火塞产生火花点燃混合气体。
4. 压缩：在汽油机工作过程中，活塞向上运动将进气道封闭，形成气缸内的密闭空间。
接着，活塞向下运动，压缩气缸内的混合气体。
压缩过程使混合气体的温度和压力升高，为燃烧创造条件。
5. 燃烧：当活塞到达上止点时，点火塞发出的火花点燃混合气体，燃烧产生的高温高压气体推动活塞向下运动。
燃烧过程是在瞬间完成的，燃烧产生的高温气体使气缸内压力急剧增加。
6. 排气：当活塞到达下止点时，排气门打开，废气通过排气道排出气缸。
排气过程中，活塞向上运动将废气排出，并将进气道封闭，为下一次工作循环做准备。
7. 曲轴传动系统：汽油机通过曲轴传动系统将活塞的往复运动转化为旋转运动。
曲轴通过连杆与活塞相连，当活塞运动时，连杆带动曲轴旋转，从而输出机械能。
总结：汽油机的工作原理可以概括为：空气经过进气系统进入气缸，燃油通过燃油供给系统喷入气缸，点火系统点燃混合气体，压缩使混合气体燃烧产生高温高压气体，活塞运动将气体压力转化为机械能，最后废气通过排气系统排出。
这一系列过程循环进行，驱动汽车发动机正常工作。
请注意，以上内容仅为参考，实际的汽油机工作原理可能会因不同型号和设计而有所不同。
简述汽油发动机燃油供给系统的作用
汽油发动机燃油供给系统是指将汽油从油箱输送到发动机内进行燃烧的一系列设备和零部件。
其主要作用是提供足够的燃料，以满足发动机的运转需求，并确保燃料在适当的时间和量下被喷入发动机内，以保证其正常运行。
汽油发动机燃油供给系统主要由以下几个部分组成：
1. 燃油箱：储存汽车所需的燃料。
2. 燃油泵：将储存在燃油箱中的汽油通过吸入管道输送到发动机中，确保发动机有足够的燃料来运转。
3. 燃油过滤器：过滤掉进入引擎的杂质和污染物，防止它们损坏引擎或堵塞喷口。
4. 喷油器（或化油器）：将经过过滤和加压处理后的汽油喷入每个气缸中，与空气混合并点火进行爆震式燃烧。
5. 进气歧管：将空气引入到每个气缸中，与喷出的汽油混合后进行燃烧。
汽油发动机燃油供给系统的作用主要有以下几个方面：
1. 保证发动机正常运转：汽油是发动机正常运转所必需的燃料，通过燃油供给系统，可以将汽油输送到发动机中，确保其正常运转。
2. 提高发动机性能：通过控制喷油器的喷射量和时间，可以调整混合气的浓度和比例，提高发动机的功率和效率。
3. 减少污染排放：燃油过滤器可以过滤掉进入引擎的杂质和污染物，防止它们损坏引擎或堵塞喷口。
同时，通过控制喷油器的喷射量和时间，可以减少废气排放量，并降低对环境的污染。
4. 增加经济性：通过控制喷油器的喷射量和时间，可以调整混合气的浓度和比例，从而降低燃料消耗量，并提高汽车的经济性。
总之，汽油发动机燃油供给系统是汽车中非常重要且不可或缺的一个部分。
它不仅保证了发动机的正常运转，还可以提高发动机的性能和经济性，减少污染排放，为汽车的可持续发展做出了贡献。
第1篇一、实验目的本次实验旨在通过实际操作和观察，了解和掌握汽车燃油供给系统的结构、工作原理以及拆卸和组装方法，加深对汽车燃油供给系统重要性的认识，提高实际操作技能。
二、实验原理燃油供给系统是汽车发动机的重要组成部分，其主要功能是将燃油以适当的压力和喷射量输送到发动机的燃烧室，与空气混合后燃烧，产生动力。
燃油供给系统主要包括燃油箱、燃油泵、燃油滤清器、燃油喷射器等。
三、实验器材1. 汽车燃油供给系统实验台2. 燃油箱、燃油泵、燃油滤清器、燃油喷射器等部件3. 专用工具和量具4. 实验记录表格四、实验步骤1. 燃油供给系统认知- 观察燃油供给系统的整体结构，了解各部件的名称和功能。
- 认识燃油箱、燃油泵、燃油滤清器、燃油喷射器等部件。
2. 燃油供给系统拆卸- 根据实验指导书，拆卸燃油供给系统，观察各部件的连接方式和结构特点。
- 记录拆卸过程中的关键步骤和注意事项。
3. 燃油供给系统组装- 根据拆卸过程中的观察和记录，组装燃油供给系统。
- 注意各部件的安装顺序和连接方式，确保燃油供给系统的正常工作。
4. 燃油供给系统性能测试- 对组装完成的燃油供给系统进行性能测试，包括燃油压力测试、喷射量测试等。
- 记录测试结果，分析燃油供给系统的性能。
5. 实验数据整理与分析- 整理实验数据，绘制图表，分析燃油供给系统的性能特点。
- 总结实验过程中的经验教训，提出改进建议。
五、实验结果与分析1. 燃油供给系统结构- 燃油供给系统主要由燃油箱、燃油泵、燃油滤清器、燃油喷射器等部件组成。
- 燃油箱用于储存燃油，燃油泵负责将燃油从燃油箱中抽出，燃油滤清器用于过滤燃油中的杂质，燃油喷射器负责将燃油喷射到燃烧室。
2. 燃油供给系统性能- 通过实验，燃油供给系统的燃油压力和喷射量符合设计要求。
- 燃油供给系统的组装过程顺利，各部件连接牢固，系统运行稳定。
3. 实验数据- 燃油压力：实验测得的燃油压力为0.5MPa，符合设计要求。
汽油机燃油供给系统的作用和组成下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!汽油机燃油供给系统的作用和组成在汽车引擎中，燃油供给系统扮演着至关重要的角色。
汽油发动机工作原理引言：汽油发动机是目前最为常见的内燃机之一，广泛应用于汽车、摩托车等交通工具中。
了解汽油发动机的工作原理对于维修和了解汽车性能至关重要。
本文将详细介绍汽油发动机的工作原理，包括燃油供给系统、点火系统、气缸压缩、点火顺序以及功率输出过程。
一、燃油供给系统：汽油发动机的燃油供给系统主要由燃油箱、燃油泵、燃油滤清器、喷油器等组成。
汽油从燃油箱中被燃油泵抽取出来，经过滤清器过滤后，通过喷油器喷入气缸中与空气混合。
燃油供给系统的主要功能是确保燃油的供给量和压力稳定，以满足不同工况下的发动机要求。
二、点火系统：汽油发动机的点火系统主要由点火线圈、点火塞、分电器等组成。
点火系统的作用是在气缸中的燃油-空气混合物达到压缩上限时，通过点火塞点火引燃混合物。
点火线圈产生高压电流，通过分电器将电流传送给各个点火塞，引发火花点火。
点火系统的正常工作对于发动机的正常运转至关重要。
三、气缸压缩：汽油发动机的气缸压缩是指活塞在上止点处压缩燃油-空气混合物的过程。
在进气冲程中，活塞从上止点向下运动，将气缸内的燃油-空气混合物吸入；在压缩冲程中，活塞从下止点向上运动，将燃油-空气混合物压缩至较高的压力，以便于点火点火时能够产生更强的爆炸力。
四、点火顺序：汽油发动机的点火顺序是指点火塞的点火时间和顺序。
点火顺序的正确设置能够保证燃油在正确的时间点点火，提高发动机的效率。
常见的点火顺序有4冲程发动机的1-3-4-2顺序和6冲程发动机的1-6-5-4-3-2顺序。
点火顺序的正确设置对于发动机的平稳运转和性能发挥起着重要的作用。
五、功率输出过程：汽油发动机的功率输出过程主要是指发动机的工作循环，包括进气冲程、压缩冲程、爆炸冲程和排气冲程。
在进气冲程中，活塞从上止点向下运动吸入燃油-空气混合物；在压缩冲程中，活塞从下止点向上运动将燃油-空气混合物压缩；在爆炸冲程中，点火系统点火，燃料燃烧，驱动活塞向下运动，产生动力；在排气冲程中，活塞向上运动将燃烧产物排出气缸。
汽油机燃料供给系统的组成及各部分结构
汽油机燃料供给系统包括燃油箱、燃油泵、燃油滤清器、进气门、燃油喷油器等几个重要部分。
汽油机燃料供给系统的目标是确保燃油的正确供应，以保持发动机正常运行并提供所需的马力。
这个系统的各个部分紧密协同工作，确保燃油顺畅地从燃油箱到发动机的气缸中供应，保障发动机的正常工作。
1. 燃油箱：存储汽车使用的汽油，通常位于车辆的底部或后部。
燃油箱还包括一个油位传感器，用于测量燃油的剩余量。
2. 燃油泵：将燃料从燃油箱抽送到发动机区域。
燃油泵可以是机械泵或电子泵，后者通常由汽车的电子系统控制。
3. 燃油滤清器：用于过滤进入燃油系统的污染物，如杂质和颗粒。
燃油滤清器确保燃油中不含有害物质，以保护发动机和其他燃油系统部件。
4. 进气门：控制燃油和空气的混合物进入发动机的比例。
进气门的开闭程度由节气门控制，通过加速踏板的位置和车辆的行驶情况进行调节。
5. 燃油喷油器：负责将燃油喷射到发动机的气缸中。
燃油喷油器是由电喷油嘴、喷油阀、喷油嘴口和喷油嘴底部组成，通过电子控制单元 (ECU) 控制喷油嘴的喷油时间和数量，以实现燃油的有效喷射。
