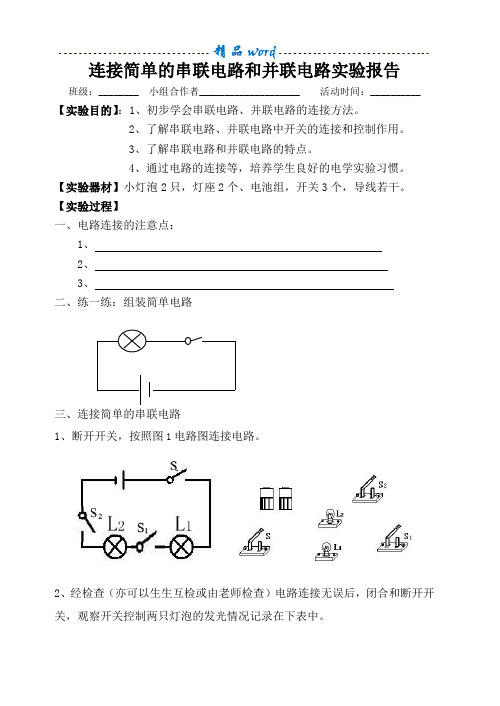

连接简单的串联电路和并联电路实验报告班级:________ 小组合作者____________________ 活动时间:__________ 【实验目的】:1、初步学会串联电路、并联电路的连接方法。
2、了解串联电路、并联电路中开关的连接和控制作用。
3、了解串联电路和并联电路的特点。
4、通过电路的连接等,培养学生良好的电学实验习惯。
【实验器材】小灯泡2只,灯座2个、电池组,开关3个,导线若干。
【实验过程】一、电路连接的注意点:1、2、3、二、练一练:组装简单电路三、连接简单的串联电路1、断开开关,按照图1电路图连接电路。
2、经检查(亦可以生生互检或由老师检查)电路连接无误后,闭合和断开开关,观察开关控制两只灯泡的发光情况记录在下表中。
教师批阅: 四、体会开关反向控制的应用1、闭合S1S2时,亮,不亮。
2、根据实验归纳得到串联电路的特点:① ② 教师批阅: 五、连接简单的并联电路1、断开开关,按照图2电路图连接电路。
2、经检查(亦可以生生互检或由老师检查)电路连接无误后,闭合和断开开关,观察开关控制两只灯泡的发光情况记录在下表中。
教师批阅: (4)体会短路的后果12 教师批阅:三、评估与交流:1、连接电路时为什么要断开开关?2、连接电路要按照一定的顺序进行,你是怎么做到的?和大家一起交流一下。
3、开关和用电器总是______联的。
4、用电器____联时,任何一只用电器开路,其他用电器都不能工作。
5、如果要使几个用电器的通断不影响,这几个用电器必须_____联连接。
6、在并联电路中,接在干路上的开关跟接在支路上的开关作用相同吗?。
中学物理学生分组实验报告
班级任课教师时间
组长组员
实验名称连接串联电路和并联电路
实验原理
实验器材电源、开关3只、电灯3盏、导线若干
实验步骤:
一、串联电路
1.如图一,按图连接电路,检查电路连接无误后闭合开关,观察电路中
L1和L2发光情况(亮灭)填入下表;
2.然后将开关移到L1和L2之间及L2和负极之间,观察L1和L2的发光
情况,填入下表。
开关位置正极和L1之间L1和L2之间负极和L2之间
开关通断闭合断开闭合断开闭合断开
发光情况
二、并联电路
1.如图二,按图连接电路,检查电路连接无误后闭合开关S、S1和S 2,观察电路
中L1和L2发光情况(亮灭)填入下表;
2.然后进行如下操作:①S断开,S1和S 2闭合;②S、S1闭合,S 2断开;③S、S2
闭合,S1断开的操作,同时观察电路中L1和L2发光情况填入下表。
开关通断S、S1、S 2闭合S断开,S1和S 2闭合S、S1闭合,S 2断开S、S2闭合,S1断开
发光情况L1和L2都L1和L2都L1;L2L1;L2
数据统计、处理及实验结论:
在串联电路中,电流途径只有条,流过一个用电器的电流也流经别的用电器,整个电路只需个开关控制,开关所在位置对电路控制影响。
在并联电路中,电流途径有或两条以上,干路开关控制电路,支路开关只控制电路,各支路可以工作。
学生自评教师评价。
第1篇一、实验目的1. 理解串联和并联电路的基本原理。
2. 掌握串联和并联电路的连接方法。
3. 通过实验验证串联和并联电路的电压、电流分配规律。
4. 培养创新思维,提高实验操作能力。
二、实验原理串联电路:将多个电阻依次连接起来,形成一个单一的电路。
在串联电路中,电流在各个电阻上保持不变,而电压则按照电阻值成比例分配。
并联电路:将多个电阻分别连接在两个节点之间,形成一个分支电路。
在并联电路中,电压在各个电阻上保持不变,而电流则按照电阻值的倒数成比例分配。
三、实验器材1. 电源:直流电源,电压可调。
2. 电阻:不同阻值电阻若干。
3. 电表:电流表、电压表。
4. 导线:若干。
5. 连接器:若干。
四、实验步骤1. 串联电路连接(1)将电阻依次连接起来,形成一个串联电路。
(2)将电流表串联接入电路中,测量电路中的电流。
(3)将电压表分别接入各个电阻上,测量各个电阻上的电压。
(4)记录实验数据。
2. 并联电路连接(1)将电阻分别连接在两个节点之间,形成一个并联电路。
(2)将电流表分别接入各个电阻的支路中,测量各个电阻上的电流。
(3)将电压表接入电路的两个节点之间,测量电路中的电压。
(4)记录实验数据。
3. 数据分析(1)对比串联和并联电路中的电流、电压分配规律。
(2)分析实验数据,得出结论。
五、实验结果与分析1. 串联电路实验结果(1)电流表测量到的电流在各个电阻上保持不变。
(2)电压表测量到的电压按照电阻值成比例分配。
2. 并联电路实验结果(1)电流表测量到的电流按照电阻值的倒数成比例分配。
(2)电压表测量到的电压在各个电阻上保持不变。
3. 分析通过实验验证了串联和并联电路的电压、电流分配规律,进一步理解了电路的基本原理。
同时,实验过程中培养了创新思维,提高了实验操作能力。
六、实验结论1. 串联电路中,电流在各个电阻上保持不变,电压按照电阻值成比例分配。
2. 并联电路中,电压在各个电阻上保持不变,电流按照电阻值的倒数成比例分配。
串并联电路实验报告实验目的:1.知道什么是串联电路和并联电路,会画简单的串、并联电路图。
2.通过实验探究串、并联电路的特点,会连接简单的串联和并联电路。
3.尝试根据已有知识、经验,按要求设计简单的串、并联电路。
4、了解并联电路的特点,能区分干路、支路、知道干路开关和支路开关的作用。
实验器材:初中物理电学实验箱:电池盒、电池、开关、小灯泡、导线、小灯座、发光二极管。
实验设计:我们把一个小灯泡接入电路,组成一个最基本的简单电路,但是实际生活中,我们都有很多用电器接入同一电路,那么我们怎么能把多个用电器接入同一电路呢?有哪些接法?下面还让我们用多个小灯泡代表多个用电器连入电路,看看有哪些接法。
实验步骤:连接简单的串联电路按图1连接电路。
根据电路图检查电路。
闭合开关S,观察两只小灯泡的发光情况。
开关S闭合时,两只小灯泡都发光,是串联电路。
连接简单的并联电路按图2连接电路。
根据电路图检查电路。
断开S,分别闭合S1、S2,观察两只灯泡的发光情况。
闭合S,分别闭合S1、S2,观察两只灯泡的发光情况。
闭合S,分别断开S1、S2,观察两只灯泡的发光情况。
观察S1、S2闭合、断开时对灯泡的控制情况,确定电路为并联电路整理实验器材。
实验结论:1、在串联电路中,无论开关处于哪个位置都可以控制整个电路。
闭合开关时,两个灯泡同时亮;断开开关时,两个灯泡同时熄灭。
串联电路中只要有一个地方断开,整个电路中都没有电流。
2、在并联电路中,当开关处于干路上时可以控制所有的用电器,当开关处于支路上时,只能控制其所在的支路。
当一条支路上的开关断开时,其他的支路仍然有电流,用电器仍然能工作。
连接简单的串联电路和并联电路实验报告班级:________ 小组合作者____________________ 活动时间:__________ 【实验目的】:1、初步学会串联电路、并联电路的连接方法。
2、了解串联电路、并联电路中开关的连接和控制作用。
3、了解串联电路和并联电路的特点。
4、通过电路的连接等,培养学生良好的电学实验习惯。
【实验器材】小灯泡2只,灯座2个、电池组,开关3个,导线若干。
【实验过程】一、电路连接的注意点:1、2、3、二、练一练:组装简单电路三、连接简单的串联电路1、断开开关,按照图1电路图连接电路。
2、经检查(亦可以生生互检或由老师检查)电路连接无误后,闭合和断开开关,观察开关控制两只灯泡的发光情况记录在下表中。
S S1S2L1发光情况L2发光情况闭合闭合闭合断开闭合闭合闭合断开闭合闭合闭合断开闭合闭合闭合从灯座上取掉闭合闭合闭合从灯座上取掉教师批阅:四、体会开关反向控制的应用1、闭合S1时,亮,再闭合S2时,亮,不亮。
2、根据实验归纳得到串联电路的特点:①②教师批阅:五、连接简单的并联电路1、断开开关,按照图2电路图连接电路。
2、经检查(亦可以生生互检或由老师检查)电路连接无误后,闭合和断开L1 L2S1S2开关,观察开关控制两只灯泡的发光情况记录在下表中。
S S 1 S 2 L 1发光情况 L 2发光情况 闭合 闭合 闭合 断开 闭合 闭合 闭合 断开 闭合 闭合 闭合 断开闭合 闭合 闭合 从灯座上取掉闭合 闭合闭合从灯座上取掉教师批阅: (4)体会短路的后果1、闭合S 1,则 亮,闭合S 2,出现现象:2、根据实验归纳得到并联电路的特点:① ②教师批阅:三、评估与交流:1、连接电路时为什么要断开开关?2、连接电路要按照一定的顺序进行,你是怎么做到的?和大家一起交流S1S2一下。
3、开关和用电器总是______联的。
4、用电器____联时,任何一只用电器开路,其他用电器都不能工作。
竭诚为您提供优质文档/双击可除串联电路与并联电路实验报告篇一:13、1连接简单的串联电路和并联电路实验报告单连接简单的串联电路和并联电路实验报告班级:________小组合作者____________________活动时间:__________【实验目的】:1、初步学会串联电路、并联电路的连接方法。
2、了解串联电路、并联电路中开关的连接和控制作用。
3、了解串联电路和并联电路的特点。
4、通过电路的连接等,培养学生良好的电学实验习惯。
【实验器材】小灯泡2只,灯座2个、电池组,开关3个,导线若干。
【实验过程】(一)提出问题:串联电路和并联电路各有什么特点?(二)猜想与假设:________________________________________________________。
(三)制定计划与设计实验:辨别串联电路和并联电路,并将对应的实物图连接完整。
图1________电路图图2_________电路图(四)进行实验(:串联电路与并联电路实验报告)与收集证据:1、连接简单的串联电路(1)、断开开关,按照图1电路图连接电路。
(2)、经检查(亦可以生生互检或由老师检查)电路连接无误后,闭合和断开开关,观察开关控制两只灯泡的发光情况记录在下表中。
2、连接简单的并联电路(1)、断开开关,按照图2电路图连接电路。
(2)、经检查(亦可以生生互检或由老师检查)电路连接无误后,闭合和断开开关,观察开关控制两只灯泡的发光情况记录在下表中。
3、实验完毕,整理实验器材。
(五)分析与论证:通过观察,你能总结出串联电路和并联电路各有什么特点吗?(1)串联电路的特点有:______________________________________________________________________________________________________。
连接简单的串联电路和并联电路实验报告
班级:________ 小组成员:____________ ____ 实验时间:__________
一、实验目的
1、初步学会串联电路、并联电路的连接方法。
2、了解串联电路、并联电路中开关的连接和控制作用。
3、了解串联电路和并联电路的特点。
4、通过电路的连接,培养良好的电学实验习惯。
二、实验器材
小灯泡(含灯座)2只,电池组,开关3个,导线若干。
三、实验电路
四、实验操作步骤和要求
1、串联电路(如图一)
(1)按图连接电路,检查电路连接无误后进行以下操作:
开关断开时,两个灯泡的发光情况:L1 、L2 ;
开关闭合时,两个灯泡的发光情况:L1 、L2 ;
取掉其中一个灯泡,闭合开关另一个灯泡的发光情况:;
将灯泡装上,闭合开关,灯泡的发光情况:L1 、L2 ;
(2)将开关改接到L1和L2之间,观察电路中L1和L2的发光情况填入表A;
(3)将开关改接到L2和负极之间,观察电路中L1和L2的发光情况填入表A;
开关位置正极和L1之间L1和L2之间L2和负极之间
开关通断闭合断开闭合断开闭合断开发光情况
2、并联电路(如图二)
按图连接电路,检点电路连接无误后进行以下操作:
(1)闭合开关S、S1和S2,观察电路中L1和L2的发光情况填入表B;(见背面)
(2)S断开,S1和S2闭合,观察电路中L1和L2的发光情况填入表B;
(3)S和S1闭合,S2闭合,观察电路中L1和L2的发光情况填入表B;
(4)S和S2闭合,S3闭合,观察电路中L1和L2的发光情况填入表B;
五、实验结论。
《连接串联电路和并联电路》实验报告班级___________ 姓名____________一、实验目的:学会连接串、并联电路,探究串联电路和并联电路的一般规律 二、实验器材:电源、开关、小灯泡、导线 三、步 骤: (一)、组成串联电路1.按照电路图,将电路元件逐个顺次连接起来,连接电路时,开关应该_______。
2.经检查电路连接无误后,闭合和断开开关 ,观察开关控制两只灯泡情况,将观察结果填入表格中。
3.改变开关位置,(接到L1和L2之间或接到L2和电源负极之间),观察开关控制两只灯泡的情况,将观察结果填入表格中。
4.实验结论:(1).串联电路中,电流有_______(“一条”、“多条”)路径,用电器_______(“同时”、“单独”)工作。
(2).串联电路中,开关可以控制_______(“所有”、“某一”)用电器,开关位置改变时,对电路控制作用_______(“改变”、“不变”)。
(二)组成并联电路1、按照如图所示方式将两灯组成并联电路。
2、按照下表中要求进行操作,观察灯的亮灭情况,并将观察结果填入表格中。
电路连接实验操作灯泡亮灭 串联电路开关位置 开关状态 L 1 L 2 在电源正极和L 1之间闭合 断开 在_______________之间闭合 断开3、将S2改接到L1的之路上,重复上表中的操作,观察灯的发光情况(选做)。
4、结论:在并联电路里电流有两条以上的路径,用电器可以单独工作,也可以______工作,它们之间________(“会”、“不会”)相互影响;干路开关控制_________用电器,支路开关控制_________用电器(四)、结束实验,整理仪器,依次退出实验室。

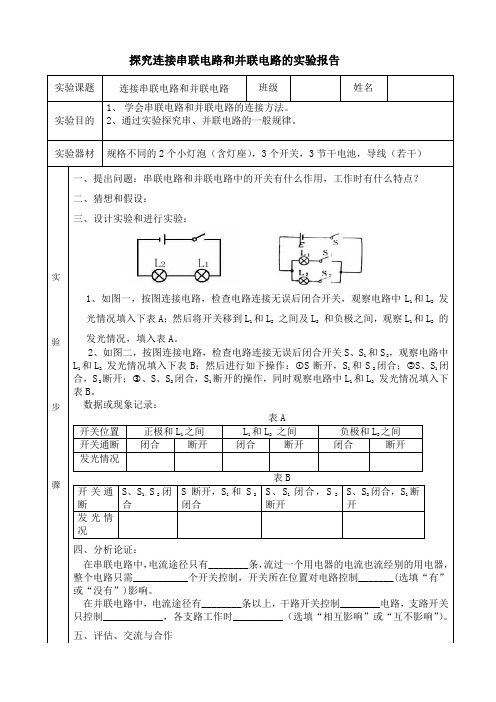

连接串联电路和并联电路实验报告
学校班级实验日期年月日
同组人姓名
一、实验名称:连接串联电路和并联电路
二、实验目的:1、学会串联电路和并联电路的连接方法。
2、通过实验探究串、并联电路的一般规律。
三、实验器材:小灯泡*2(含灯座)开关*3 电源(6V 0.5A )导线(若干)
四、实验电路
(图一)串联电路(图二)并联电路
五、实验操作步骤及要求
1、如图一,按图连接电路,检查电路连接无误后闭合开关,观察电路中
L 1和L
2
发光情况填入下表A;然后将开关移到L
1
和L
2
之间及L
2
和负极之间,
观察L
1和L
2
的发光情况,填入表A。
2、如图二,按图连接电路,检查电路连接无误后闭合开关S、S
1和S
2
,观
察电路中L
1和L
2
发光情况填入下表B;然后进行如下操作:①、S断开,S
1
和
S 2闭合;②、S、S
1
闭合,S
2
断开;③、S、S
2
闭合,S
1
断开的操作,同时观察
电路中L
1和L
2
发光情况填入下表B。
六、数据或现象记录:表A
开关位置正极和L
1之间L
1
和L
2
之间负极和L
2
之间
开关通断闭合断开闭合断开闭合断开
发光情况
表B
开关通断S、S1、S2闭合S断开,S1和S 2闭
合
S、S1闭合,S2断开S、S2闭合,S1断开发光情况
七、实验现象分析及结论:
在串联电路中,电流途径只有一条,流过一个用电器的电流也流经别的用电器,整个电路只需一个开关控制,开关所在位置对电路控制没有影响。
在并联电路中,电流途径有两条或两条以上,干路开关控制整个电路,支
路开关只控制本去路,各支路可以独立工作。
